Rc-цепь. дифференцирующие и интегрирующие rc-цепи

Содержание

Реакция на скачок с произвольными начальными условиями [ править ]

Переходная характеристика системы для двух различных начальных значений V 0 , одно выше конечного значения, а другое — при нуле. Длительный отклик постоянен,V ∞ . Ось времени в единицах постоянной времени . τ {\displaystyle \tau }

Предположим, что функция принуждения выбрана в качестве пошагового входа, поэтому:

d V d t + 1 τ V = f ( t ) = A u ( t ) , {\displaystyle {\frac {dV}{dt}}+{\frac {1}{\tau }}V=f(t)=Au(t),}

с u

(t ) ступенчатой функцией Хевисайда. Общее решение этого уравнения для временt ≥ 0 с при условии, чтоV (t = 0) =V 0 : V ( t ) = V 0 e − t / τ + A τ ( 1 − e − t / τ ) . {\displaystyle V(t)=V_{0}e^{-t/\tau }+A\tau \left(1-e^{-t/\tau }\right).} (Можно заметить, что этот отклик является пределом ω → 0 вышеупомянутого отклика на синусоидальный вход.)

Долгосрочное решение не зависит от времени и начальных условий:

V ∞ = A τ . {\displaystyle V_{\infty }=A\tau .}

Постоянная времени остается неизменной для той же системы независимо от условий запуска. Проще говоря, система приближается к своей конечной устойчивой ситуации с постоянной скоростью, независимо от того, насколько она близка к этому значению в любой произвольной начальной точке.

Например, рассмотрим электродвигатель, запуск которого хорошо моделируется системой LTI первого порядка. Предположим, что при запуске из состояния покоя двигатель принимает1/8секунды, чтобы достичь 63% номинальной скорости 100 об / мин, или 63 об / мин, то есть меньше 37 об / мин. Тогда окажется, что после следующего1/8секунды двигатель увеличил скорость на 23 об / мин, что составляет 63% от этой разницы в 37 об / мин. Это доводит его до 86 об / мин, что все еще составляет 14 об / мин. Через треть ⅛ секунды двигатель наберет дополнительные 9 об / мин (63% от этой разницы в 14 об / мин), что означает 95 об / мин.

Фактически, при любой

начальной скоростиs ≤ 100 об / мин, 1/8через секунду этот конкретный двигатель получит дополнительные 0,63 × (100с ) об / мин.

Частота среза

Постоянная времени связана с частотой среза f _c , альтернативным параметром RC-цепи, соотношением
τ{\ Displaystyle \ тау}

τзнак равнорCзнак равно12πжc{\ displaystyle \ tau = RC = {\ frac {1} {2 \ pi f_ {c}}}}

или, что то же самое,

жcзнак равно12πрCзнак равно12πτ{\ displaystyle f_ {c} = {\ frac {1} {2 \ pi RC}} = {\ frac {1} {2 \ pi \ tau}}}

где сопротивление в омах и емкость в фарадах дают постоянную времени в секундах или частоту в Гц.

Краткие условные уравнения, использующие значение для :
106(2π){\ displaystyle 10 ^ {6} / (2 \ pi)}

f _c в Гц = 159155 / τ в мкс

τ в мкс = 159155 / f _c в Гц

Другие полезные уравнения:

время нарастания (от 20% до 80%) тр≈1.4τ≈0,22жc{\ displaystyle t_ {r} \ приблизительно 1,4 \ tau \ приблизительно {\ frac {0,22} {f_ {c}}}}

время нарастания (от 10% до 90%) тр≈2.2τ≈0,35жc{\ displaystyle t_ {r} \ приблизительно 2,2 \ тау \ приблизительно {\ frac {0,35} {f_ {c}}}}

В более сложных схемах, состоящих из более чем одного резистора и / или конденсатора, метод постоянной времени холостого хода обеспечивает способ аппроксимации частоты среза путем вычисления суммы нескольких постоянных времени RC.

Расчет RC цепи

Не требуют обслуживания в течение всего срока службы. Автомобильные инверторы Союз — это устройства, преобразующие бортовое напряжение автомобиля 12В или 24В в переменное напряжение В с формой выходного сигнала близкой к синусоиде. Инверторные преобразователи Союз подключаются к розетке прикуривателя или напрямую к АКБ аккумуляторной батарее. Благодаря типовой конструкции корпусов, предусматривающих крепление установку на стандартную DIN-рейку 35 мм — модульные устройства автоматики и защиты устанавливают в стандартных типовых металлических и пластиковых шкафах и боксах разного типоразмера, климатического исполнения УХЛ и степеней защиты IP.

В перечень выпускаемых устройств автоматики и защиты входят модули широкого применения, в которых реализованы различные алгоритмы управления, индикации и работы. Системы управления и контроля электропитания для однофазных В и трехфазных сетей В. Стабилизаторы «Сатурн» с электромеханической системой стабилизации для мощности нагрузки от 4,4 до кВА в однофазных и трехфазных сетях электропитания. Стабилизаторы «Каскад» с электронно-релейной системой коррекции для мощности нагрузки от 0,05 до кВА в однофазных и трехфазных сетях электропитания.

Трансформаторы разделительные медицинские ТРО однофазные В 50Гц и ТРТ трехфазные В 50Гц , используются для электропитания медицинского оборудования и электронной аппаратуры в электрических сетях с изолированной нейтралью системой заземления IT.

Щит автоматического ввода резерва АВР изготавливается как отдельное устройство, может входить в состав этажного распределительного щита или работать в составе главного распределительного щита ГРЩ. Есть несколько основных вариантов схем исполнения АВР. Все типовые схемы АВР и их комбинации доступны к заказу. Принимаем заказы на изготовление щитов вводно-распределительных ВРУ , работающих в диапазоне токов до Ампер и степенью защиты до IP Щитовое оборудование собирается в стандартных металлических шкафах настенного и напольного исполнения, а также в пластиковых корпусах.

Необходимость этого элемента в схемах релейной автоматики очевидна. Минимальная отгрузка — 20 штук. Подробнее с описанием искрогасящей цепи можно ознакомиться здесь…. Контрактные услуги Установка пуско-наладка. Монтажные работы. Шеф монтаж. Техническая поддержка. О компании Контакты Новости Вакансии Статьи. Щит распределительный розеточный медицинский ЩРМ Щиток розеточный медицинский ЩРМ RC цепочка искрогасящая цепь Подробное меню.

Проектные поставки. На сайте — Online. Популярные статьи

Обратите внимание. Большой выбор модулей различного назначения

Щитки распределительные медицинские ЩРМ. Щиты автоматического ввода резерва АВР. Щиты вводно-распределительные ВРУ.

https://youtube.com/watch?v=kDppeVyXo2c

Квазистационарные процессы. Заряд и разряд конденсатора

Определение 1

Общность колебательных процессов и волновых закономерностей проявляется в общности математических уравнений, описывающих процессы различной физической природы.

Цепи постоянного тока распределяют электрический заряд на проводниках и токи на участках цепи стационарно, то есть независимо от времени. Электромагнитное поле таких цепей состоит из электростатического поля неподвижных зарядов и магнитного поля постоянных токов. Существование этих полей производится независимо друг от друга.

Если происходят изменения силы тока или напряжения на определенном участке цепи, то другие могут ощутить их на себе не сразу. Необходимо количество времени, равное времени τ распространения магнитного возмущения от одной точки к другой. Все электромагнитные возмущения обладают конечной скоростью, с которой и происходит их распространение. Она приравнивается к значению скорости света с , тогда τ≈lc, где l является расстоянием между наиболее удаленными точками цепи.

Определение 2

При наличии меньшего значения времени τ длительности процессов, происходящих в цепи, считается, что сила тока неизменна в любой момент времени на всех последовательно соединенных участках цепи. Такие процессы получили название квазистационарных.

Их исследуют при помощи законов постоянного тока, применяя к мгновенным значениям сил токов и напряжений на участках цепи.

Так как скорость света имеет достаточно большое значение, то установление электрического равновесия цепи достаточно мало. Отсюда следует, что квазистационарными считаются большинство процессов, протекающих очень быстро. Это сравнимо с колебаниями в радиотехнических цепях с многомиллионными частотами в секунду.

Простейшими примерами квазистационарных процессов являются процессы, проходящие в RC- и RL-цепях при подключении и отключении постоянного тока. Рисунок 2.1.1 показывает электрическую цепь, которая состоит из конденсатора с емкостью С, резистора с сопротивлением R, источником тока с ЭДС, равняющейся δ.

Рисунок 2.1.1. Цепи зарядки и разрядки конденсатора через резистор.

Нужна помощь преподавателя?
Опиши задание — и наши эксперты тебе помогут!

Описать задание

Основные элементы рельсовой цепи

Рельсовые соединители

Стальной штепсельный рельсовый стыковой соединитель состоит из двух стальных проволок диаметром 5 мм, заваренных по концам в штепселя конической формы. Длина соединителя в развернутом виде 1276 мм.

Стальной приварной рельсовый соединитель состоит из куска стального троса диаметром 6 мм, заваренного по концам в стальные наконечники (манжеты). Длина соединителя в выпрямленном состоянии 200 мм, масса 36 г. Стальные приварные соединители устанавливают на участках без электротяги.

На электрифицированных участках применяют приварные медные рельсовые соединители Такие соединители предназначены для уменьшения сопротивления не только сигнальному, но и тяговому току. Соединитель представляет собой гибкий медный трос длиной 200 мм, заваренный по концам в стальные наконечники (манжеты).

Изолирующие стыки

Изолирующие стыки устанавливают для электрического разделения смежных рельсовых цепей. Изолирующий стык состоит из двух металлических накладок фасонной формы, стянутых болтами. Болты изолированы от рельса изолирующими втулками. Между накладками и рельсами установлены изолирующие прокладки, а между торцами смежных рельсов — стыковая изолирующая прокладка. Изолирующий стык крепят навесу без сдвоенных шпал.

На участках бесстыкового пути устраивают высокопрочный стык с пазухами между накладками и рельсом, заполненными изолирующей композицией. При помощи болтов обеспечивается необходимое сжатие склеиваемых поверхностей на период отвердения клеевого шва.

Расчёты частоты и длины волны

Частота сигнала является величиной, обратно пропорциональной его длине волны, как будет видно из формул чуть ниже. Эти формулы особенно полезны при работе с радиоэлектроникой, к примеру, для оценки длины куска провода, который планируется использовать в качестве антенны. Во всех следующих формулах длина волны выражается в метрах, а частота — в килогерцах.

Разряд предварительно
заряженного конденсатора через активное
сопротивление (через резистор) является
простейшим переходным процессом.

Пусть конденсатор
ёмкостью С

заряжен до напряжения U
.
В момент t
=0
замыкается ключ К

и конденсатор начинает разряжаться
через активное сопротивление R
.
Так как здесь внешнего воздействия нет,
то в цепи будет только свободный процесс.

Выбрав
направление обхода, запишем для этой
цепи второе уравнение Кирхгофа:

u
R
−u
C
=0,

iR
−u
C
=0.
(1)

А так как для
конденсатора ток i

здесь является разрядным
,
то
,
и тогда,
(2)

или
,

где
−постоянная
времени

RC
-цепочки.

Общее решение
этого однородного уравнения имеет вид
(проинтегрировать самостоятельно;
однако, решение
уравнения такого типа надо знать
):

где А

– коэффициент, определяемый начальным
условием
,
т.е.
− напряжением на конденсаторев
первый момент после замыкания

ключа К
.
Так как, по условию, до замыкания
напряжение
,
а напряжение на конденсаторе скачком
измениться не может (это привело бы к
тому, что,
тогда как в уравнении (2)и
С

– конечно), то

(это второе правило
коммутации).

Это даёт: А
=U
,
и, следовательно,

.
(3)

Отсюда видно, что
τ – это время, за которое напряжение на
конденсаторе убывает в е

раз:

2,7.

Реально время
переходного процесса оценивается
примерно в 3τ, когда напряжение уменьшается
в е
3
= 20 раз, или
когда до установившегося значения
осталось лишь 1/20 = 5 % от исходного
напряжения U
.

Пример
.
Пусть С
=1
мкФ, R
=1
кОм. Тогда время переходного процесса
Δt
перх. =3τ=3RC
=3
мс.

Теперь легко
получить закон убывания тока в цепи:

Видно, что он точно
такой же, как и закон убывания напряжения.

Ссылки [ править ]

Бела Г. Липтак (2003). Справочник приборостроителя: Управление процессами и оптимизация (4-е изд.). CRC Press. п. 100. ISBN 978-0-8493-1081-2 .
Бонг Ви (1998). Динамика и управление космическим аппаратом . Американский институт аэронавтики и астронавтики. п. 100 . ISBN 978-1-56347-261-9 .
GR North (1988). «Уроки моделей энергетического баланса» . В Майкле Э. Шлезингере (ред.). Физическое моделирование и моделирование климата и климатических изменений (Институт перспективных исследований НАТО по физическому моделированию, ред.). Springer. НАТО. п. 627. ISBN 978-90-277-2789-3 .
Харрис, D .; Сазерленд, И. (2003). «Логическая попытка переноса сумматоров распространения». Тридцать седьмая Asilomar конференция сигналов, системы и компьютеры, 2003 . С. 873–878. DOI : 10,1109 / ACSSC.2003.1292037 . ISBN 0-7803-8104-1 .
^ аб Роланд Винн Льюис; Перумал Нитиарасу; К. Н. Ситхараму (2004).Основы метода конечных элементов для тепловых и жидких потоков . Вайли. п. 151. ISBN. 978-0-470-84789-3 .

Принцип работы RC цепи

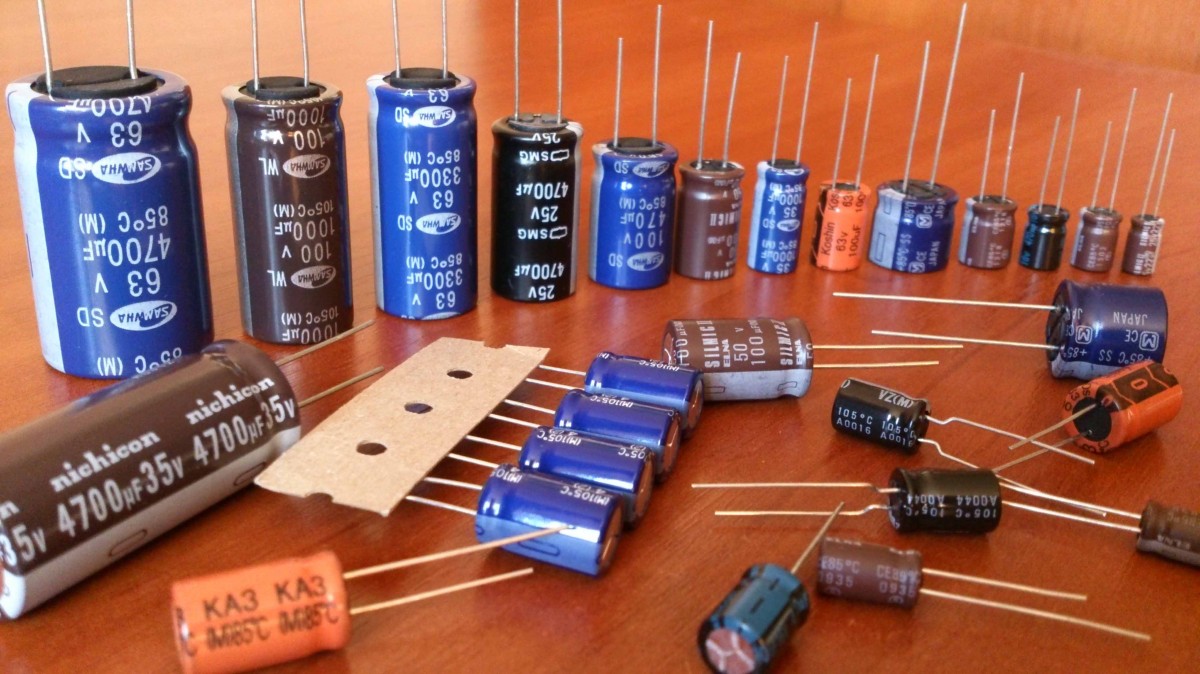

Как вы помните, конденсатор представляет из себя две обкладки на некотором расстоянии друг от друга.

Вы, наверное, помните, что его емкость зависит от площади обкладок, от расстояния между ними, а также от вещества, которое находится между обкладками. Или формулой для плоского конденсатора:

где

Ладно, ближе к делу. Пусть у нас имеется конденсатор. Что с ним можно сделать? Правильно, зарядить 😉 Для этого берем источник постоянного напряжения и подаем заряд на конденсатор, тем самым заряжая его:

В результате, у нас конденсатор зарядится. На одной обкладке будет положительный заряд, а на другой обкладке – отрицательный:

Даже если убрать батарею, у нас заряд на конденсаторе все равно сохранится в течение какого-то времени.

Сохранность заряда зависит от сопротивления материала между пластинами. Чем оно меньше, тем быстрее со временем будет разряжаться конденсатор, создавая ток утечки. Поэтому самыми плохими, в плане сохранности заряда, являются электролитические конденсаторы, или в народе – электролиты:

Но что произойдет, если к конденсатору мы подсоединим резистор?

Конденсатор разрядится, так как цепь станет замкнутой. Разряжаться он будет через резистор. В разряде конденсатора через резистор и заложен весь принцип работы RC цепочки.

Переходный процесс

Рассмотрение импульсных устройств и схем не возможно без представлении о переходном процессе. Он возникает в цепях при различных коммутациях, то есть при включении или выключении элементов схемы, источников напряжения, при коротких замыканиях отдельных цепей и т.д. Переходный процесс объясняется тем, что энергия электромагнитных полей, связанных с цепью, в разные промежутки времени неодинакова, а резкое изменение энергии невозможно из-за ограниченной мощности .

Исходя из вышесказанного, можно сделать вывод, что напряжение на и ток в индуктивность не могут изменяться скачкообразно, так как данные параметры определяют энергию электрического поля конденсатора и магнитного поля катушки индуктивности.

Таким образом, можно сделать вывод, что при рассмотрении импульсных схем наибольшее внимание необходимо обратить на цепи, представляющие собой комбинации и конденсаторов или резисторов и катушек индуктивностей (RC- и RL-цепей). Такие цепи применяются непосредственно для формирования импульсов, а также являются важнейшими элементами релаксационных генераторов, и других устройств

Поэтому ниже рассмотрим основные свойства элементарных RC- и RL-цепей, а также изменение формы импульсов при прохождении через эти цепи.

Влияние RC- и RL-цепей на импульсы различной формы

Несмотря на то, что формы электрических импульсов довольно разнообразны, их можно представить в виде суммы элементарных (типовых) напряжений трёх форм: скачкообразного, линейно изменяющегося и экспоненциального. Поэтому рассмотрим воздействие различных форм напряжений на RC- и RL-цепи.

Изображение RC- и RL-цепей.

Элементарные формы напряжения (сверху вниз): ступенчатое, линейно-изменяющееся, экспоненциальное.

Ступенчатое изменение напряжения
. При подключении RC-цепи к источнику постоянного напряжения u вх = Е = const, напряжения на конденсаторе и резисторе будет изменяться по экспоненциальному закону:

где е – математическая постоянная, е = 2,72;
t – время, с;τ
– постоянная времени, с. τ = RC
.

С определением напряжения всё понятно, но в практике чаще возникает вопрос о времени установления напряжения. Например, необходимо вычислить время за которое на конденсаторе установится напряжение равное u С = 0,95 Е. Простым преобразованием формулы напряжения получим

Аналогично при подключении RL-цепи к источнику постоянного напряжения u вх = Е = const

где τ
– постоянная времени, с. τ = L/R
.

Линейно изменяющееся напряжение
. При подключении RC-цепи к источнику линейно изменяющегося напряжения u ВХ = kt, напряжения на резисторе и конденсаторе будут изменяться согласно следующей формуле

Для RL-цепи подключённой к источнику с линейно изменяющимся напряжением u ВХ = kt, напряжения на элементах соответственно будут такими

Временные диаграммы напряжений при линейно изменяющемся напряжении в RC- и RL-цепях.

Экспоненциально изменяющееся напряжение. При подключении RC-цепи к источнику экспоненциально изменяющегося напряжения , напряжения на резисторе и конденсаторе будут изменяться согласно следующей формуле

где q = τ/τ 1 .

Соответственно напряжение на конденсаторе будет равно разности напряжений источника и напряжения на резисторе

Временные диаграммы для u R представлены ниже при различных значениях q. При больших значениях q, то есть постоянной времени цепи τ, формы напряжений u R близки к формам, соответствующим ступенчатому изменению входного напряжения. При уменьшении τ, кроме сокращения длительности спада напряжения u R , уменьшается и максимальное значение u R .

Временные диаграммы напряжений на резисторе RC-цепи при различных значениях
q = τ/τ 1 .

Формулы и временные диаграммы для напряжений на выходе RL-цепи оказываются такими же, как и для RC-цепи.

Рельсовые цепи по принципу действия

Базово рельсовые цепи делятся на две категории: нормально замкнутые (1) и нормально разомкнутые (2). Как известно любая электрическая цепь должна включать источник электродвижущей силы и потребителей электрической энергии. В любых рельсовых цепях всегда присутствует источник питания и приемник, однако в зависимости от принципа действия рельсовой цепи их взаиморасположение может быть различным. В нормально-разомкнутых цепях источник питания и приемник расположены на одном конце рельсовой цепи, в то время как в нормально-замкнутых цепях источник и приемник находятся на противоположных концах цепи.

Нормально-замкнутая рельсовая цепь

В нормально-замкнутых РЦ в тот момент, когда ни одна колесная пара подвижного состава не находится на контролируемом участке, катушка путевого реле находится под током и сигнализирует свободность участка и целостность цепи.

Такие цепи могут работать в четырех режимах:

Нормальный режим работы, когда состав отсутствует на участке:

Катушка реле, расположенная на противоположном конце цепи от источника питания, оказывается под напряжением, таким образом сердечник катушки втягивается, замыкая контакты реле и сигнализируя свободное состояние контролируемого участка. Путевое реле должно надежно удерживать якорь в притянутом состоянии (при непрерывном питании) или надежно срабатывать от каждого импульса (при импульсном питании).

Неблагоприятными условиями в данном режиме работы являются: минимальное напряжение источника, минимальное сопротивление изоляции и максимальное сопротивление рельсов.

Шунтовый режим:

В данном режиме одна колесная пара замыкает рельсовую цепь шунтируя ее за счет низкого сопротивления колесной пары. Весь ток начинает протекать через колесную пару, создавая своего рода короткое замыкание, а для исключения высоких токов которого используется дополнительное сопротивление (на схеме R0). Соответственно электрический ток в катушке сигнального реле прекращается, и реле переходит в состояние «Занятость участка».

Неблагоприятными условиями являются: максимальное напряжение источника, минимальное сопротивление рельсов, максимальное сопротивление изоляции.

Шунтовая чувствительность рельсовой цепи должна быть не менее 0,06 Ом.

В третьем, контрольном режиме работы, нарушается целостность рельсовой цепи, соответственно реле размыкается, при отсутствии падения напряжения на R0.

Неблагоприятными условиями являются: максимальное напряжение источника, минимальное сопротивление рельсов, критическое сопротивление изоляции.

Четвертый режим работы АЛС

Данный режим соответствует наезду колесной пары поезда на входной конец рельсовой цепи.

Ток в рельсах под приемными катушками локомотива должен быть не менее расчетного, необходимого для надежной работы устройств АЛС на локомотиве.

Минимальный расчетный ток д.б. не менее:

1,2 А при автономной тяге;
2 А при электротяге постоянного тока (частота сигн.тока=50 Гц);
1,4 А при электротяге переменного тока (частота сигн.тока=25 Гц).

Неблагоприятные условия совпадают с нормальным режимом работы.

Нормально-разомкнутая рельсовая цепь

В таких цепях при отсутствии колесной пары на контролируемом участке, путевое реле обесточено. Источник питания и реле находятся рядом друг с другом на одном конце цепи, при этом к одному полюсу питания подключается одна рельсовая плеть, а противоположная подключается к катушке реле, второй вывод которой подключается к другому полюсу питания.

В момент наезда на контрольный участок колесная пара замыкает электрическую цепь, и в катушке реле появляется ток. Есть данные о том, что такие цепи обладают большим быстродействием при определении занятости участка. Это происходит из-за того, что якорь реле быстрее притягивается к катушке, нежели под действием пружины, возвращается в исходное состояние. Но однозначным преимуществом нормально-разомкнутой рельсовой цепи является экономия кабелей, так как в качестве проводов используются непосредственно рельсы

Одновременно с этим такая цепь лишена важного качества — возможности контролировать свою целостность и исправность элементов, и это ограничивает ее использование только сортировочными горками

Помехоподавляющая RC-цепочка в реле (сетевой снаббер)

Помехоподавляющая RC-цепочка (сетевой снаббер, сетевой демпфер, RC SNUBBER NETWORKS, RC element) – это устройство, используемое для подавления выбросов напряжения (Surge suppressors) в электрических цепях, устройство гашения импульсных перенапряжений.

Применение RC-цепочек сглаживает и ограничивает коммутационные перенапряжения на элементах схем релейного управления, снижает искрообразование на контактах управляющего реле и тем самым увеличивает его коммутационный ресурс. Предотвращение или сведение к минимуму искрения в контактах реле снижает интенсивность электромагнитного излучения, генерируемого в моменты коммутации, что обеспечивает необходимую помехоустойчивость при работе чувствительных электронных схем.

Дугогасящая RC-цепочка работает в момент размыкания контактов, отключающих катушку, поглощает и подавляет энергию дуги, замыкает выброс напряжения на себя, позволяя паразитной энергии обойти управляющий контакт.

RC-цепочка состоит из соединенных последовательно конденсатора и резистора. Конденсатор должен поглощать энергию импульсов тока и напряжения и обеспечивать защиту от потенциалов, генерируемых индуктивностью в процессе отключения и дребезга контактов. Диэлектрик конденсатора, используемого в снабберной цепи должен выдерживать величину перенапряжения. Резистор должен быть безындуктивного типа для обеспечения высокого быстродействия снаббера и проведения тока импульсной помехи. Искровые разряды и индуцированные шумы, возникающие при коммутации, должны эффективно поглощаться RC-цепочкой.

При управлении электромагнитными устройствами, имеющими значительную индуктивность (например, соленоиды электромагнитных клапанов, катушки электромагнитных пускателей, реле и контакторов), рекомендуется применять помехоподавляющие RC-цепочки в соответствии со схемой, приведенной на рис.1.

Рис. 1. Включение помехоподавляющей RC-цепи в схему управления контакторами. а) схема без RC-цепочки; б) схема с подключенной RC-цепочкой

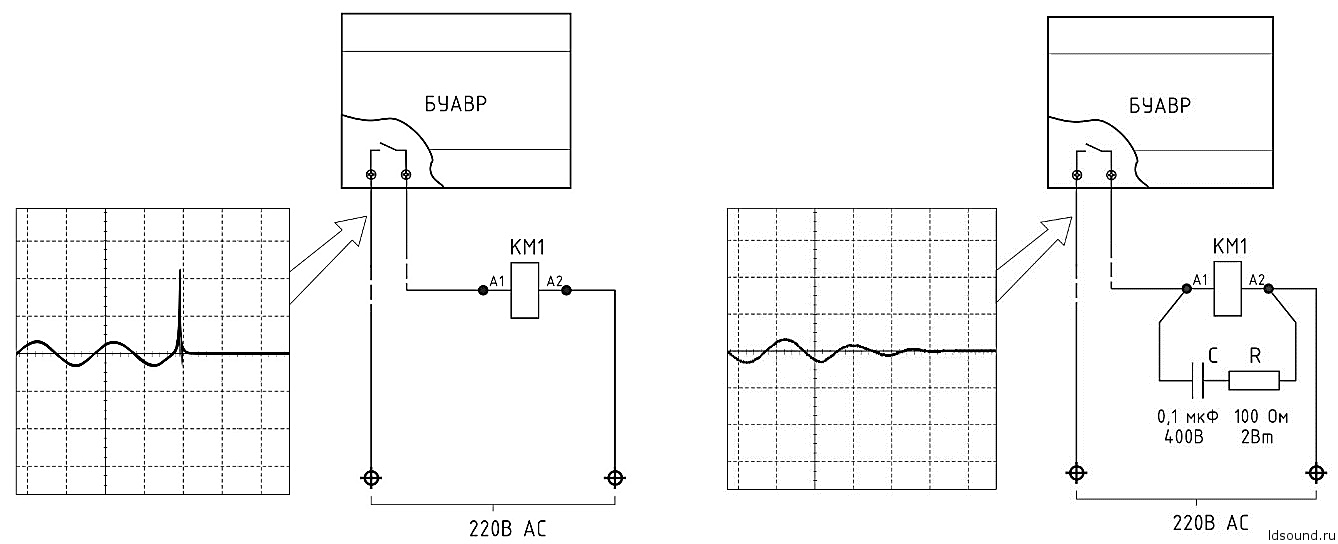

Подробные осциллограммы, снятые в схеме управления реального АВР приведены ниже на рисунках.

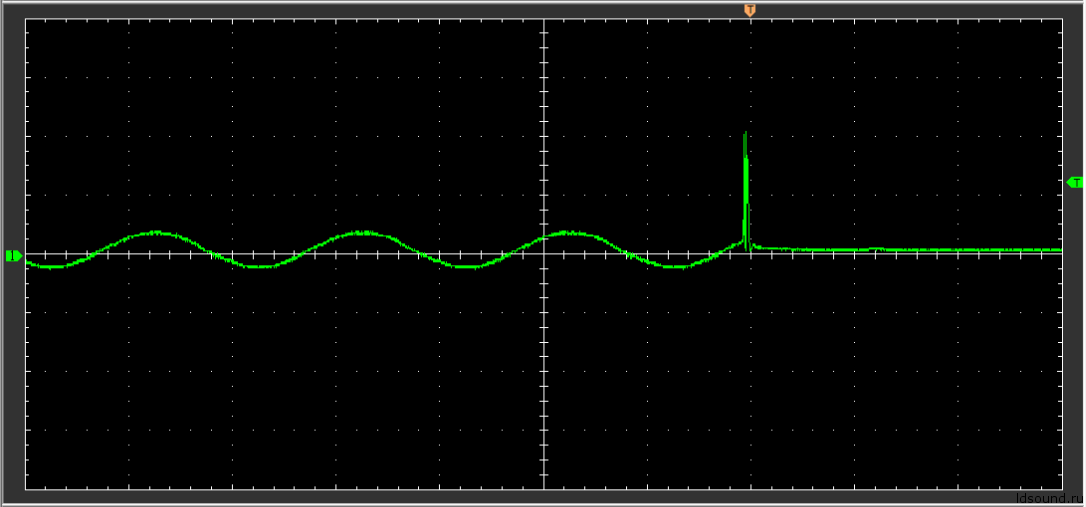

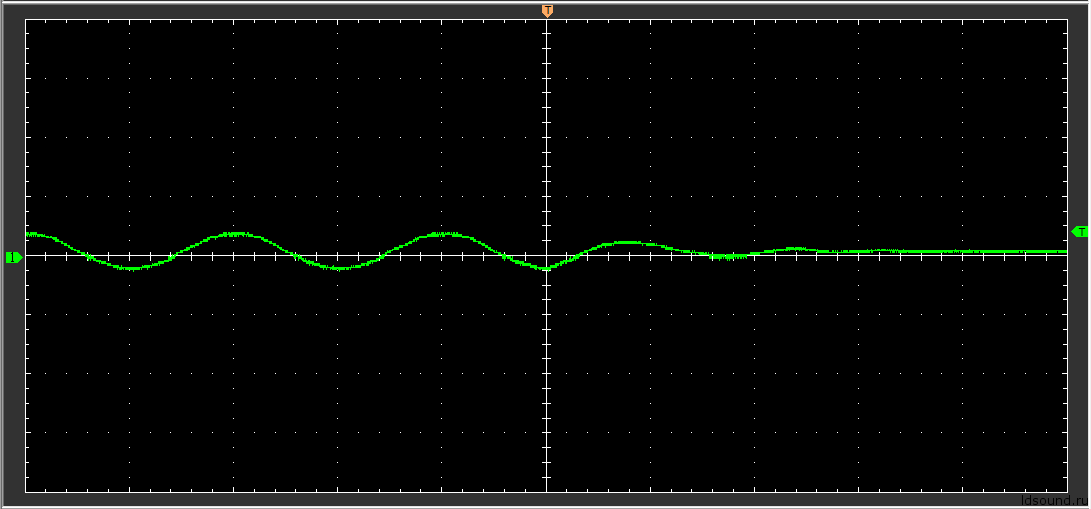

На рис. 2 приведена осциллограмма напряжения 220 В на катушке управляющего реле в схеме без помехоподавляющей RC-цепи, в соответствии с рис. 1а. В схеме использован контактор АВВ ESB 20-11 Выброс напряжения при отключении контактов управляющего реле составил +2200 В (1 дел.=1000 В).
