Высота установки выключателей и розеток

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Электроточки на кухне

На современной кухне есть множество бытовых приборов, соответственно, мастеру, который собирается ставить розетки в данном помещении, нужно определить количество розеток в комнате и спланировать их расстановку. Проектирование проводки начинается с составления плана комнаты помещения. Схема должна сопровождаться указанием местоположения мебели и бытовой техники, а также указанием расположения розеток. Составить план комнаты нужно для того, чтобы понять, как расположить розетки, а также как рассчитать количество розеток.

Правильное расположение розеток определяется особенностями подключаемой техники:

1. Крупная бытовая техника (холодильник, стиральная и посудомоечная машинки). Высота размещения розеток – 10-20 см от пола. Если точка питания установлена выше, то длины провода бытового прибора может быть недостаточно для подключения к сети.
2. Мелкая кухонная техника (микроволновая печь, тостер, хлебопечка, мультиварка). На какой высоте от пола делать розетки в этом случае? Для нормального функционирования приборов желательно выполнить монтаж электроточки на уровне 20 см над столешницей или 110 см от пола.
3. Вытяжка. Под нее устанавливается стандартная розетка на высоте около 200 см от пола. Между электророзеткой и серединой вытяжки должно быть расстояние примерно 20 см. Если нарушать это правило, то вентиляционный воздуховод перекроют отверстия источника тока.
4. Встраиваемая техника. Точки питания для неё делают за стенками шкафов и тумбочек. Чтобы обеспечить свободный доступ к розеточной зоне, необходимо выпилить отверстия в задних стенках мебели. Точки питания устанавливаются на высоте 30-60 см от пола. При этом необходимо следить за тем, чтобы электророзетки устанавливались не за электроприборами, а на некотором расстоянии от них.
5. Подсветка навесных шкафов. Точку питания для них ставят на высоте 5-10 см над шкафчиками.

Следует помнить, что мощность электролинии для кухни должна быть больше суммарной мощности всей бытовой техники, которая находится в данном помещении. Это необходимо для того, чтобы можно было включать несколько приборов одновременно без риска перегрузки линии.

Для использования большей части бытовых приборов (холодильника, мультиварки, мясорубки, микроволновки) предусматривается установка точки питания на 16А. Для духового шкафа и варочной поверхности поставьте на кухню электророзетку, рассчитанную на силу тока 30-40А. Для нагревателя, мощность которого превышает 3,5 кВт, следует не только установить дополнительную розетку, но и проложить отдельную линию питания.

Высота установки розеток и выключателей в квартире

Зная специфику строения электрической фурнитуры, можно планировать их расположение по высоте от пола. Ориентировочное положение электрической фурнитуры зависит также от назначения помещения. Все высоты расположения электротехнических устройств — это расстояние от пола до центра лицевой панели фурнитуры.

Коридор

Помещение может быть холлом с входной дверью. Выключатель лучше всего располагать в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки замка двери. Это, как правило, равняется высоте 80 — 90 см от пола. При входе и выходе из квартиры или дома рука человека перемещается на одной высоте ручки и выключателя. Даже в темноте можно быстро включить свет.

В коридоре монтируют клавишные, точечные, сенсорные или выключатели с датчиком движения. Прибор с датчиком движения устанавливают под потолком.

Что касается розетки, то её устанавливают в коридоре с целью подключения пылесоса. Чтобы шнур не провисал, розетку помещают на высоте 150 — 200 мм от пола. Если коридор довольно длинный, то устанавливают две точки питания.

Зал

В гостиной выключатель верхнего освещения устанавливают на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для варьирования интенсивности освещения комнаты применяют двухпозиционные выключатели. Одна клавиша включает три лампы, а другая зажигает две остальные лампочки.

Модели включателей для гостиной могут быть клавишными, точечными, сенсорными. В залах больших размеров нередко устанавливают диммеры.

Розеток в гостиной может быть несколько, в зависимости от количества электрических приборов и оборудования. Точку питания скрывают за корпусом телевизора, музыкального центра и тому подобного. Если техника установлена на столике или на полке мебели, розетку помещают на высоте прибора.

Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подсоединяют к точке питания на уровне его внутреннего блока. В крайнем случае, розетку помещают за корпусом мягкой мебели. Высота силовой точки может быть установлена по усмотрению хозяина жилья.

https://youtube.com/watch?v=EAi56GjMIOw

Спальня

С двух сторон у изголовья двуспальной мебели обычно ставят прикроватные тумбочки. Над ними размещают бра. Для удобства, над каждой тумбочкой устанавливают розетки. Если стандартная высота прикроватной мебели составляет примерно 53 — 55 см от пола, то точку подключения помещают немного выше поверхности тумбы на уровне 60 — 65 см от пола.

Двойные розетки ставят для того, чтобы можно подключить освещение и зарядное устройство телефона или ноутбука одновременно. Разъёмы используют для временного подключения таких бытовых приборов, как утюг или пылесос.

В спальне редко пользуются верхним светом, поэтому устанавливаю выключатель на такой же высоте, что и в прихожей. Для верхнего света применяют все типы включателей, кроме диммеров и датчиков движения.

Детская

Клавишный выключатель верхнего освещения устанавливают на стандартной высоте — 80-90 см от пола. Розетку помещают над столом на высоте 70–80 см от пола. Для защиты ребёнка от случайного удара током, розетку устанавливают с замковым устройством.

https://youtube.com/watch?v=gmiBBmTUh5c

Кухня

Высота стола со встроенными шкафами и ящиками составляет 85–87 см. Над столом устанавливают блоки из розеток. Количество разъёмов в блоке зависит от потребности в питании нескольких кухонных электрических приборов (электрочайник, комбайн, кофемолка и прочее). Чтобы шнуры приборов резко не изгибались, розетки помещают на высоте 160–170 мм от поверхности стола. Розетку для холодильника устанавливают сзади корпуса агрегата — на высоте 900 мм.

Выключатель верхнего освещения кухни устанавливают снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Монтируют выключатели клавишного, точечного и сенсорного типа.

Ванная комната

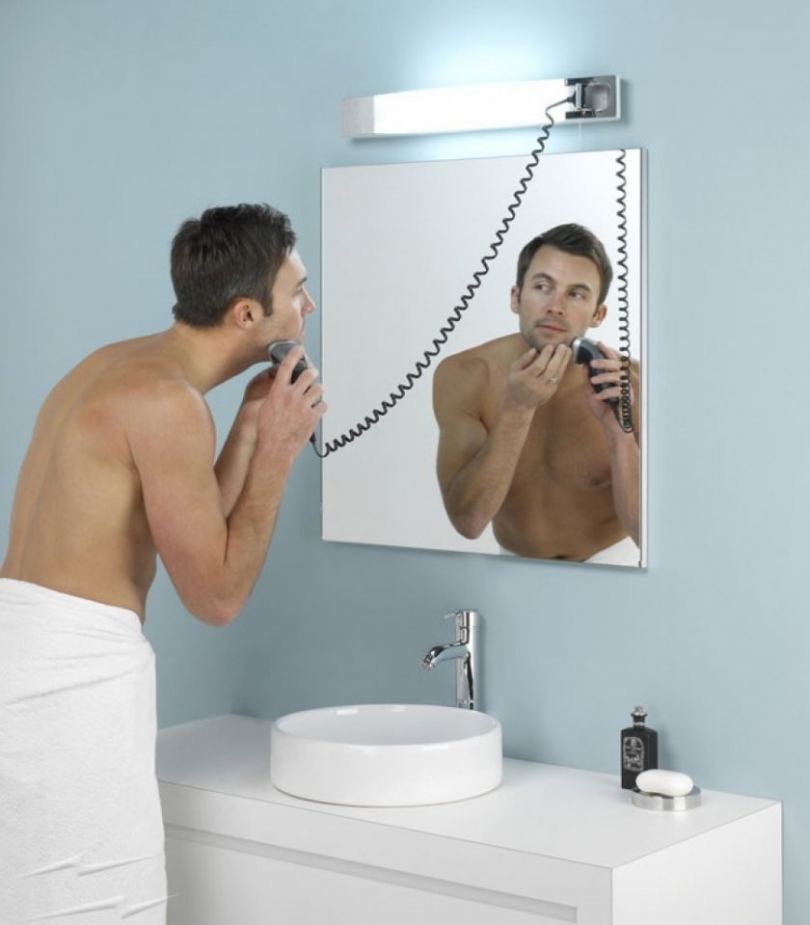

Над раковиной сбоку зеркала, на высоте 80 см от пола устанавливают одну или две розетки для электробритвы, фена и вентилятора вытяжки.

Для джакузи и вертикальной душевой кабины розетки размещают на высоте от 50 до 80 см от пола. Розетки должны быть с влагозащитными крышками.

Выключатель клавишного или другого типа устанавливаю снаружи ванной комнаты на стандартной высоте — 800–900 мм.

Размер современной розетки с рамкой

Если вы точно не планируете приобретать дорогие, статусные модели (их размеры могут быть нестандартны, чаще всего их рамки больше обычных), то в таких случаях, я советую всегда ориентироваться на размер розеток с рамкой Lerand серии Valena. Эти розетки одни из лидеров рынка электроустановочного оборудования — это сбалансированная, универсальная серия, некий стандарт на который равняются многие.

Скорее всего, приобретая качественные розетки к себе в квартиру или дом, вы обязательно возьмете модели из этого же класса, пусть другого производителя. При этом размеры у них будут сопоставимы или равны.

Внешний размер однопостовой (одинарной) рамки с розеткой Legrand Valena (ВхШхГ) 82мм х 82мм х 11мм, глубина самого механизма 43 мм

Для сравнения, приведу габаритные размеры некоторых «одноклассников» этой серии, чтоб вы убедились, что они схожи и различаются буквально на несколько милимметров, что чаще всего не критично. Размер розеток указаны в следующем порядке — высота х ширина х глубина.

Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм, глубина механизма розетки 41мм

Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм, глубина механизма 44,6мм

Думаю теперь понятно, что размер розетки с рамкой Legrand Valena — это тот необходимый средний показатель, на который можно всегда ориентироваться.

Если вам необходимо узнать размеры двойной, тройной или четверной рамки для розеток, так же опираться лучше на размеры этой серии Legrand.

А вообще, есть одна простая универсальная формула, следуя которой можно довольно точно определять размеры многопостовых рамок любых размеров для розеток любых производителей.

Где устанавливать розетки в квартире

Вот небольшой перечень мест, где устанавливать розетки в квартире просто необходимо. Также необходимо соизмерять, сколько розеток должно быть в группе и может одновременно использоваться.

Во всем нужна мера и помните, что каждая дополнительно поставленная розетка обойдется вам денег. Особенно очень сильно ударит по карману если выбрать дорогие механизмы таких производителей как: Gira, ABB, Legrand, Siemens…

Где устанавливать розетки на кухне?

Кухня является самым энергонасыщенным местом в квартире. Розеток, которые находятся на «стандартной» высоте от пола 300 мм немного. Первое место, где необходимо установить розетку на кухне — при входе слева или справа. Эта розетка необходима для включения пылесоса. Если дверь открывается внутрь кухни, то необходимо учесть её ширину, чтобы при открытии она не закрывала розетку.

Далее на кухне необходимо произвести разметку розеток под бытовые приборы.

Самым мощным энергопотребителем является варочная поверхность под нее по центру выводим только кабель и оставляем. Розетку ставить нет необходимости. Она очень сильно выступает и от нее мало толку. К тому же большинство варочных поверхностей идут без вилки и кабель заводится напрямую. Кабель требуется 3*6 мм2 для однофазного ввода и 5*2,5 если у вас трехфазный ввод.

Розетку для холодильника, устанавливаем за холодильником по центру на высоте 100 мм от пола. В этом месте обычно у всех холодильников располагается компрессор, а не радиатор.

Розетку для духового шкафа устанавливаем по центру на высоте 100 мм при стандартной компоновке кухни.

Розетку для посудомоечной машинки необходимо устанавливать под мойкой на высоте 300 мм от пола. И лучше всего двойную. Под мойкой возможно вы подключите еще измельчитель для отходов или фильтр с насосом, повышающим давление. А может небольшой водонагреватель.

Розетку под вытяжку устанавливаем на высоте 2100 мм по центру плиты и отступая от него на 40 мм влево или вправо. Такое расположение позволит нам не попасть на воздуховод.

Для подключения остальных бытовых приборов розетки располагаем над столешницей, высота 1100 мм

Где устанавливать розетки в спальне?

В спальне устанавливаем розетки по обе стороны от кровати на высоте 700 мм. При таком расположении они будут над тумбочками. Эти розетки нужны для зарядки телефона и для подключения торшеров.

Также розетку следует установить при входе отступив на ширину двери если она открывается внутрь для пылесоса.

Розетки для телевизора устанавливаем на высоте 1200-1400 мм напротив кровати по центру от её оси. Для телевизора желательно устанавливать розетку 220 В, ТВ и IP.

Также не забываем установить розетки, где будет рабочий стол. Лучшее место будет справа от окна. Количество розеток здесь может достигать пяти под столом одна IP и 3-4 220 В. Хотя бы две над столом — для подключения ноутбука, телефона.

Где устанавливать розетки в ванной?

Для стиральной машины высота возможна в двух вариантах первый вариант, когда розетка будет спрятана на постоянной основе или же когда к ней есть постоянный доступ и она находится над стиральной машинкой. Высота 750 и 1050 мм соответственно.

Есть требование ГОСТ, которое регламентирует, что розетки должны устанавливаться не ближе 600 мм от крана. Также их не следует располагать над ванной.

Освобождаемся от предрассудков

Практически всех новоиспеченных электриков, решивших самостоятельно заменить проводку в своем жилище, интересует информация о европейских стандартах, согласно которым, высота розеток на стене от пола должна составлять 30 см.

Это не что иное, как миф, никаких нормативных документов, подтверждающих такую цифру, не существует. Поэтому совсем необязательно располагать «электрические точки» в квартире именно таким образом.

В «Правилах устройства электроустановок» (далее – ПУЭ), говорится о том, на какой высоте должны быть розетки от пола в помещениях с повышенной влажностью, а точнее, в ванных комнатах.

Данное условия выдвинуто лишь в целях безопасности населения, оно поможет защититься от поражения током. Более подробно данный вопрос мы рассмотрим в следующем разделе.

Устройство электрической розетки

Устройство электрической розетки Классическая электрическая розетка собирается из пластмассовой внешней панели (материал может быть другой, назначение – прикрыть внутренние детали) и непроводящего ток основания с микроконтактами и штепселями. Последние необходимы для закрепления вилки устройств.

Основание производят из термоустойчивого пластика или керамики, главное, чтобы материал не проводил электричество и не плавился при коротких замыканиях, возгораниях. Пластмасса – дешевая и прочная, керамика стоит гораздо больше и отличается значительной хрупкостью. Число контактов, форма и размер розетки зависят от типа и предназначения (например, трехфазные имеют по шесть контактов, однофазные – два), а также страны изготовления. При производстве руководствуются положениями ГОСТа или специальных ТУ.

Материалы контактов

Микроконтакты электротехнических изделий должны быть достаточно прочными, хорошо закрепленными, проводить электричество и не «отходить» длительное время. Обычно используют следующие материалы:

• бронза – подходит для всех типов помещений, разных условий эксплуатации;
• латунь – используется только при нормальном уровне влажности в комнате, запрещено устанавливать в банях, ванных комнатах, на улице – быстро выйдут из строя, может возникнуть замыкание, перегорание приборов;
• латунь луженая (защищенная от коррозии) – отлично переносит повышенную влажность, специальная обработка не позволит влаге воздействовать на металл и разрушать его.

Латунные микроконтакты являются наиболее уязвимыми. Металл бледно-желтого цвета, блестит. При постоянном воздействии влаги окисляется, ржавеет. Повышенная жесткость материала не позволяет контактам пружинить, что с течением времени приводит к ухудшению соединения – под давлением вилки пластинки расходятся и перестают замыкать электрическую цепь. Дополнительно приходится устанавливать пружинистые «лепестки», которые сводят контакты.

Обработанная – луженая – латунь сильно отличается от первоначального материала. Цвет становится белым, матовым. Благодаря антикоррозийному покрытию контакты не окисляются, легко пружинят и сохраняют первоначальный загиб. Поэтому материал используют в уличных розетках и устанавливаемых в помещениях с повышенной влажностью.

Заземляющий контакт

Соединение на фазу – обязательный момент для подобных устройств. Контакт на заземление является дополнительным и встречается в специальных моделях (необходимо уточнять при покупке). Приобретают такие розетки для:

• высокомощных приборов и техники;
• устройств, «чувствительных» к качеству электричества (в частности, электронных);
• приборов, которые используют воду в работе (например, стиральные и посудомоечные машины).

Помимо этого, заземляющие типы розеток устанавливают в помещениях с высокой влажностью и на улице – требование безопасности при работе с электротехническими устройствами и проводкой. Рабочее заземление в устройстве розетки позволит обезопасить пользователей и технику.

Цены на простые модели ниже. Глубина посадки в стену меньше, поэтому под них требуется сверлить небольшое отверстие. Однако для мощных устройств такие розетки не подходят (в том числе на компьютеры). Опасность заключается и в накоплении статического остаточного электричества, которое губительно для электроники.

Подключение проводов

Микроконтакты розеток оснащены небольшими пластинами, которые необходимо соединять с проводами электрической проводки помещения. Используют винты или зажимные механизмы. Последние позволяют быстро выполнить подключение, не используя отвертку.

Винтовые разделяют на два типа:

• вариант с закреплением провода на конце в форме петли;
• способ прямой фиксации конца кабеля.

Первый метод требует длительного времени подключения: винты откручиваются полностью, провод закручивается петлей (можно применить круглогубцы), затем петля надевается на болт, формируется конечный вид, фиксируется гайкой. Второй – соединение выполняется быстро – винт ослабляют, в получившийся зазор вставляют конец кабеля, плотно закручивают.

Современные розетки часто устанавливают блоками – 3-4 штуки рядом и под одну внешнюю крышку. Подобное параллельное подключение предусматривает пожильное соединение проводов к каждой точке питания, перемычки проводят в отдельные разъемы.

Выбор места для точек электропитания

Кухня

Не существует строгих ограничений, какой должна быть высота розеток от пола на кухне и в любой другой комнате, их размещение следует планировать согласно удобству использования, практичности и вышеперечисленных правил по монтажу. Стандартная кухонная мебель сформировала среди потребителей градацию, где высота установки розеток от пола делится на три уровня.

• Первый уровень расположен в 10–15 см от напольного покрытия, предназначен для подключения посудомоечной машины, электроплиты, холодильника. Такая бытовая техника не требует частого отключения, подключения к сети, после установки кухонного гарнитура доступ к разъемам будет только снизу.
• Второй уровень – это 110–130 см от плинтуса. Предназначен для подключения чайника, блендера, мультиварки и другой мелкой техники, которая будет использоваться при приготовлении пищи.
• Третий уровень – 200–250 см. На этом уровне подключают вытяжку, подсветку. Чаще разъемы располагают над верхними кухонными шкафами, тогда они незаметны снизу.

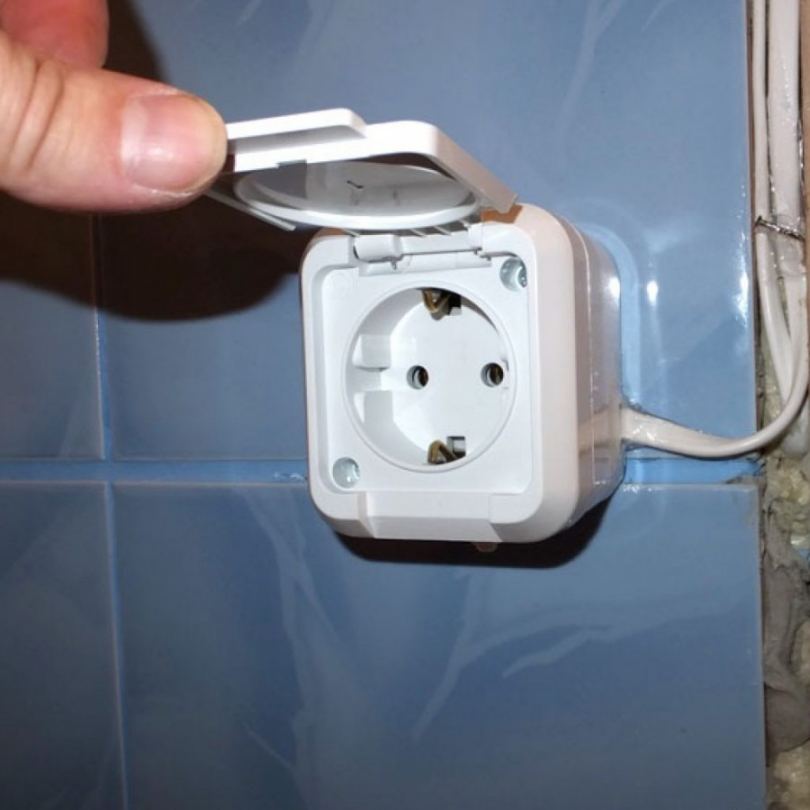

Ванная комната

В ванной комнате повышенная влажность, поэтому установка элементов питания должна происходить через УЗО, иметь степень защиты от влаги не менее IP44. Также целесообразно установить брызгозащитную крышку на пружине.

Ванная комнаты делится на зоны:

1. зона максимальной влажности, это ванная и душ, создающие брызги, допустима только установка электроприборов, обеспечивающих функционирование сантехники (мощность до 12 В);
2. допускается установка водонагревательных устройств;
3. можно подключить бойлеры, светильники, вытяжные вентиляторы , которые включаются с использованием шнура;
4. место установки электророзеток с соблюдением правил безопасности.

Чем выше находится розетка, тем безопаснее. Оптимальное расстояние – 60 см от плинтуса. Этой высоты будет достаточно, чтобы предотвратить замыкание во время потопа, если такой случится.

Спальня и гостиная

При ремонте хозяева часто задаются вопросом, на какой высоте ставить розетки в спальне. Один включатель традиционно размещается у входа. Если в комнате будет установлена двуспальная кровать, то для комфортного использования можно расположить электророзетку с выключателем по обе стороны спинки, на расстоянии 70 см от пола. Тогда не возникнет проблем с зарядкой телефона на ночь и включением/выключением основного света или бра.

В гостиной на расстоянии 130 см от пола устанавливают розетки под телевизор. Дальнейшее размещение точек питания зависит от расстановки мебели, наличия техники. Рекомендуется поставить дополнительную розетку, например, под пылесос.

Детская комната

В гостиной достаточно одного выключателя – у входной двери. Если потолок имеет многоуровневое освещение, выбирают выключатели на несколько клавиш. Детская комната

Детская комната – это обычно комбинация спальни и игровой зоны. Появление в продаже защитных крышек на штепсельные разъемы исключает необходимость располагать их как можно выше от детей.

При входе в комнату должна быть возможность включать общее освещение. Электровыключатель размещают на высоте 75–90 см. Но это расстояние можно корректировать, исходя из среднего роста всех членов семьи. Размещать прибор нужно со стороны дверной ручки шкафа, если такой имеется, чтобы предотвратить неудобства в эксплуатации.

Для ночника потребуется точка питания возле кровати. Если малыш еще совсем маленький, возможно, понадобится включить музыкальный мобиль для колыбели.

Школьнику требуется рабочее место, оснащенное достаточным количеством разъемов электросети, чтобы обеспечить подключении всех гаджетов. Оптимальная высота – 15 см от стола.

Кабинет

Обладателям отдельного кабинета потребуется 5–6 разъемов для подключения системного блока, монитора, принтера, аудиоколонок, настольной лампы. Возле книжных полок или кресла необходима точка подключения светильника, чтобы обеспечить комфортное чтение. Высота размещения розеток и выключателей – 1,5–3 м от напольного покрытия. Прихожая

В коридоре достаточно 1–2 электророзеток, рассчитанных на подключение пылесоса или обувной электросушилки. Расположить их можно на расстоянии 15–20 см от пола. Точки освещения предусматривают вблизи от входа. Электросчетчик и стабилизатор напряжения так же часто устанавливают в прихожей. Кроме того, выключатели для кухни, санузла, коробка для телевизионного кабеля, интернета легко впишутся в коридор.

Виды розеток и подрозетников и правила их монтажа

Наряду со стандартными силовыми розетками и выключателями, на рынке появились новинки и вариации этих предметов, значительно разнящиеся с предшественниками. Но основной принцип их работоспособности не изменился.

Розетки

Каждое устройство состоит из:

• контактов;
• основания (колодки);
• защитного корпуса.

Контакт — ключевой элемент, посредством которого передается ток от кабеля к контактам присоединяемого прибора.

В розетках делаются три провода: фазовый, нолевой и заземляющий. В старых их всего два — фаза и ноль.

Розеточная колодка — основание, на котором держатся контакты и защитный корпус. Когда розетка встраиваемая, на колодке имеются крепления для её установки в подрозетник.

Корпус — внешняя крышка с отверстиями для вилки.

Два типа устройств:

1. Наружная;
2. Внутренняя (в стене).

Процесс их подключения одинаков. Отличие только в способах креплении их на стене. Для устройств под закрытую проводку берут специальную коробку, куда вставляться сама розетка.

Виды проводки

Подрозетники и их монтаж

Эти предметы разделяются на два типа:

1. Первый — под штукатурку. Высверливается отверстие либо в бетоне, либо в кирпиче. В это монтажное отверстие устанавливается подрозетник на штукатурку, или на алебастр.
2. Если есть какая-либо обшивка стены, то есть гипсокартон, либо МДФ панели, либо пластик и так далее используются подрезетники встраиваемые под ГКЛ. Диаметр высверливаемых отверстий 68 мм.

Также под определенную линейку электрической арматуры (розетки, выключатели) используются специальные подрезетники поставляемые непосредственно производителем арматуры. Например, фирма ANAM — специализированные подрезетники.

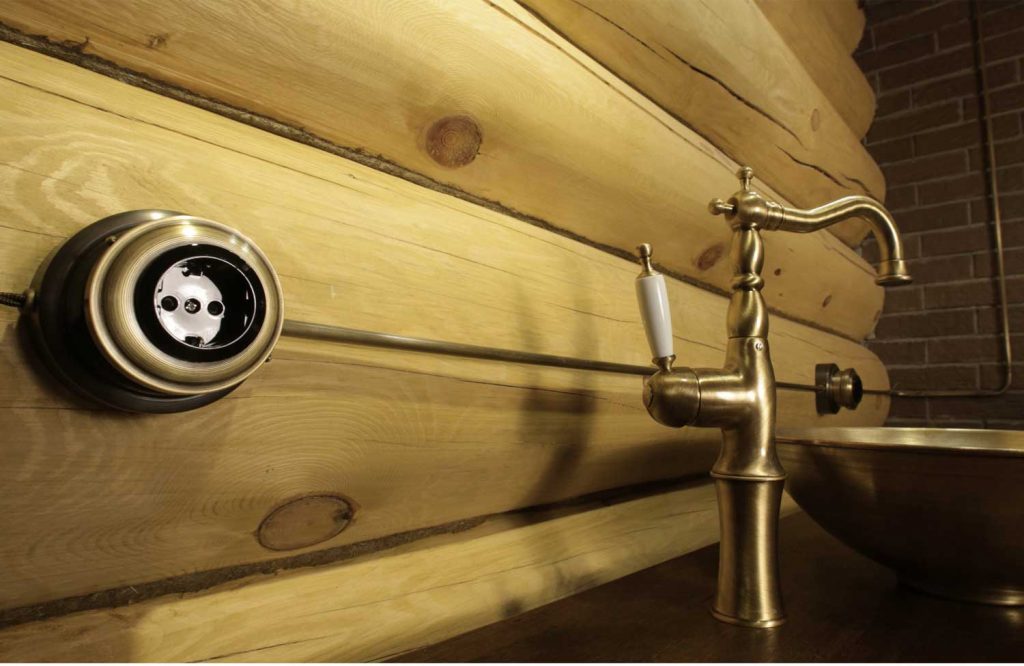

Наружная розетка

Применяется при открытом способе прокладки электропроводов. Особенно, когда в помещении используется отделка из дерева, безопаснее именно наружное устройство. Открытость проводов даёт возможность быстро найти возможные неполадки, и не допустить пожара. Сама розетка просто прикручивается к стене.

Если монтаж на дерево, то:

• обязательно использовать между устройством и материалом специальную прокладку из паронита;
• затем фиксация проводки к клеммам и наложение декоративной крышки на основание устройства.

Сборка готова.

Внутренняя розетка

Процесс монтажа немного другой. Для фиксации понадобиться специальная коробка, для установки в неё устройства. Она вставляется в отверстие в стене и крепится при помощи шурупов.

Когда стена из гипсокартона, то:

выбирают особые коробки с ушками.

Коробки могут быть металлические (старый вариант) и пластмассовые (современные стандарты). Их диаметр может отличаться. При выборе учитывайте этот момент, так как современные розетки чаще всего в продаже под пластмассу.

Монтаж:

1. Откручивают крышку от розетки и устанавливают в коробку.
2. Крепят устройство винтами распорных лапок.
3. Соединяют провода.
4. Закрывается конструкция декоративной накладкой.

Затем включают электричество, и проверяют устройство.

Замена встроенной розетки

При надобности замены элемента, сначала демонтируется старая розетка.

Демонтаж

1. Помним, все электрические виды работ нужно начинать с отключения электричества. Необходимо выкрутить пробки на щите, либо вырубить автомат. Затем, в целях дополнительной безопасности, надеваются специальные резиновые перчатки.
2. Берётся отвёртка-индикатор для проверки отсутствия электричества в местах, где планируется работа. Если данным прибором не удалось обзавестись, есть возможность заменить его на любые электрические приборы. Больше всех подойдёт ночной светильник и чайник.
3. Следует вместе с гнездом открутить верхнюю панель предыдущей розетки. После ослабления крепёжных лапок вытаскивается рабочая часть, и отрезаются провода.
4. Если есть подрозетник, обязательно его прочистить. А при его отсутствии ставится новый и замазывается алебастром. После для удобства вытягиваются все провода. Так проще.

Монтаж

После выполнения всех демонтажных моментов, начинается установка новой розетки.

Первое действие. Провода, которые вынимались ранее, уменьшаются до необходимой длины. Она составляет от 15 до 20 см. Затем на полтора см очищаются от изоляции.

Второе действие. Провода следует соединить с устройством.

Третье. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами (зависит от модели).

Четвёртое действие. Ставится внешняя рама и прикручивается панель.

Пятое. После всех выполненных действий включается подача электричества, чтобы проверить роботу устройства.

Виды электрических розеток

Галерея изображений
Фото из
По способу установки розетки подразделяются на накладные, устанавливаемые поверх стен, и встроенные, механизм которых вместе с проводкой заглублен в стену

Встроенные розетки с механизмом, скрытым в стене, выигрывают по эстетическим показателям и критериям безопасности. Однако процесс их установки значительно сложнее

Оба вида розеток производятся с винтовыми зажимами. Зачищенные от изоляции жилы проводки в этих устройствах фиксируются винтами

Для облегчения и ускорения электромонтажных работ выпускают розетки с пружинными клеммами, которые к тому же создают более надежное соединение

Накладные розетки в ретро стиле

Розетки для скрытой электропроводки

Терминал розетки с винтовыми клеммами

Розетка с пружинными фиксаторами

В основе деления электроустановочных устройства на типы лежат следующие признаки:

1. Номинальное напряжения. Обычно бытовые розетки рассчитаны на 220-240 В переменного напряжения с частотой 50 Гц.
2. Тип штепсельного разъёма. Бытующий в странах постсоветского пространства тип штепселя — C или F.
3. Количество мест. В зависимости от количества самих розеток в блоке: одинарные, двойные и модульные. А также комбинированные с разнообразными типами интерфейсов (USB, HDMI, RJ-45, RJ-11). Блоки являют собой планку из 4 и более отверстий под розетки.
4. Цветовая палитра розеточной накладки. Здесь можно выбрать любой цвет и оттенок, который понравиться. Очень часто накладки подбирают под не основной цвет обоев или же в пол/четверть тона от главного цвета помещения, если это офис.
5. Принцип монтирования. По методу установки на стену различают скрытые и накладные розетки. Накладные розетки крепятся на поверхность стены (очень редко пола), под скрытые розетки предварительно делаются посадочные гнезда. Эти гнезда можно вырубить/вырезать чем угодно: отбойным молотком, зубилом, шлямбуром. Но стандартным вариантом решения проблемы является перфоратор со специальной коронкой для штробления.

Также существуют розетки со специальными техническими особенностями. Например, заземлением, крышкой, шторками, подсветкой и т.д.

Коронки для подрезетника могут быть стандартного и увеличенного размера. Они имеют алмазное, побетитовое и другое твердосплавное напыление

Особенности отечественных моделей

Еще сохранились отечественные советские розетки штепсельные, размеры штырьков для которых составляют 4 мм, а расстояние между ними — 19 мм (тип C5, без заземляющих контактов).

Большей частью они заменены на тип C6 с диаметром штырьков 4,8 мм (европейский стандарт). У них уже имеется контакт заземления. Основой для разработки послужил немецкий стандарт. Если здесь установлен пружинный контакт, к розетке подойдут вилки типов C5 и C6.

Современный размер розетки меньше чем у старых металлических подрозетников, которые рекомендуется заменить, иначе стальные лапки большинства моделей не будут их удерживать в проеме. Можно применять прокладки, но они прослужат недолго.

Похожие записи:

Сотовая связь С августа 2020 года проверка знаний по электробезопасности проводится по новым тестовым вопросам В чем разница между электромонтером и электромонтажником? Какой автомат узо поставить на стиральную машину Лампочка выпала из цоколя, как выкрутить патрон? Как проверить емкость аккумулятора мультиметром
