Таблицы для расчетов электрических нагрузок

Пример расчета деревянного перекрытия

Основной задачей расчета деревянного перекрытия является подбор сечения и шага деревянных балок. Шаг деревянных балок обычно принимают 0.5-1.5м, а сечение приходится рассчитывать. Непосредственно этой задачей мы и будем заниматься в данном примере.

Расчет перекрытия будем вести между 1-ым и 2-ым этажами. Зададимся исходными данными.

1. Размер перекрытия 4х6 м

(балки располагаем по стороне 4 метра) 2. Шаг балок –0.6 м 3. Порода древесины –сосна 4. Сорт древесины –2 сорт 5. Состав перекрытия:

a. Балка перекрытия (для примерного подсчета нагрузки от собственного веса возьмем сечение 200х100) b. Черепной брусок 40х40 (крепим к балке перекрытия) c. Щит наката толщиной 20 мм d. Шумоизоляция толщиной 140 мм (пусть плотность равна 100 кг/м3) e. Черновой пол толщиной 50 мм f. Чистовой пол толщиной 15 мм

Для начала соберем распределенную нагрузку на балку.

Все постоянные и временные нагрузки на балку сведем в таблицу:

Сперва найдем все нормативные нагрузки на площадь (кг/м2) – столбец №3.

3.1 Для определения нормативной нагрузки в кг/м2 для балок перекрытия воспользуемся следующим методом: найдем массу всех балок перекрытия и разделим на площадь, которую они перекрывают (4,8х4м). Масса одной балки

– 0.2м * 0.1м * 4м * 500 кг/м3 = 40 кгМасса всех балок – 40 кг * 9 шт = 360 кгНормативная нагрузка в кг/м2 от балок перекрытия – 360 кг / 4,8м / 4м = 18,75 кг/м2

3.2 Для определения нагрузки от черепного бруска воспользуемся тем же методом: Масса одного бруска

– 0,04м * 0,04м * 4м * 500 кг/м3 = 3,2 кгМасса всех брусков – 3,2 кг * 18 шт = 57,6 кгНормативная нагрузка в кг/м2 от черепного бруска – 57,6 кг / 4,8м / 4м = 3 кг/м2

3.3 Щит наката

– 0,02 м * 500 кг/м3 = 10 кг/м2 3.4Шумоизоляция – 0,14 м * 100 кг/м3 = 14 кг/м2 3.5Черновой пол – 0,05 м * 500 кг/м3 = 25 кг/м2 3.6Чистовой пол (паркет) – 0,015 м * 650 кг/м3 = 9,75 кг/м2 3.7Полезную нагрузку на перекрытие 2-ого этажа найдем в СП 20.13330.2016 «Нагрузки и воздействия» таблица 8.3. Нормативное значения равномерно распределенной нагрузки будет как для квартир жилых зданий и равна 1,5 кПа или 150 кг/м2.

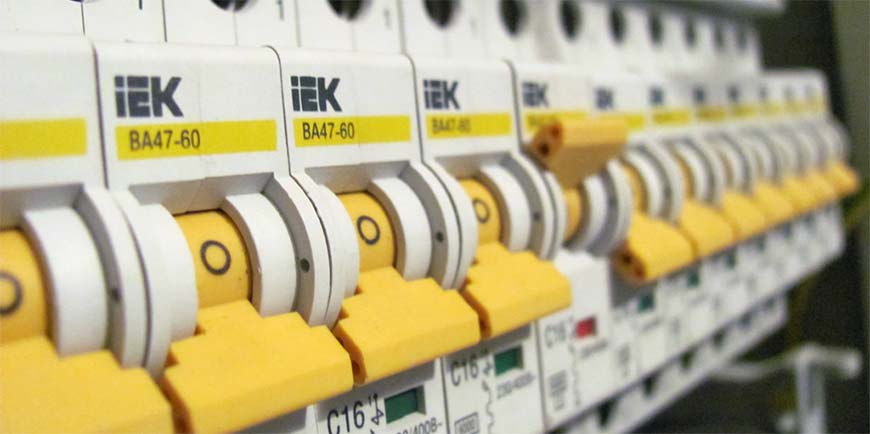

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

• 6 А – 1,2 кВт;
• 8 А – 1,6 кВт;
• 10 А – 2 кВт;
• 16 А – 3,2 кВт;
• 20 А – 4 кВт;
• 25 А – 5 кВт;
• 32 А – 6,4 кВт;
• 40 А – 8 кВт;
• 50 А – 10 кВт;
• 63 А – 12,6 кВт;
• 80 А – 16 кВт;
• 100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

• электросауна (12 кВт) — 60 А;
• электроплита (10 кВт) — 50 А;
• варочная панель (8 кВт) — 40 А;
• электроводонагреватель проточный (6 кВт) — 30 А;
• посудомоечная машина (2,5 кВт) — 12,5 А;
• стиральная машина (2,5 кВт) — 12,5 А;
• джакузи (2,5 кВт) — 12,5 А;
• кондиционер (2,4 кВт) — 12 А;
• СВЧ-печь (2,2 кВт) — 11 А;
• электроводонагреватель накопительный (2 кВт) — 10 А;
• электрочайник (1,8 кВт) — 9 А;
• утюг (1,6 кВт) — 8 А;
• солярий (1,5 кВт) — 7,5 А;
• пылесос (1,4 кВт) — 7 А;
• мясорубка (1,1 кВт) — 5,5 А;
• тостер (1 кВт) — 5 А;
• кофеварка (1 кВт) — 5 А;
• фен (1 кВт) — 5 А;
• настольный компьютер (0,5 кВт) — 2,5 А;
• холодильник (0,4 кВт) — 2 А.

Как подключить проходной выключатель: схемы подключения

Расчет сечения кабеля по мощности: практические советы от профессионалов

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Расчет нагрузки кровли

Нагрузка кровли распределяется между теми сторонами фундамента, на которые через стены опирается стропильная система. Для обычной двускатной крыши это обычно две противоположные стороны фундамента, для четырехскатной – все четыре стороны. Распределенная нагрузка кровли определяется по площади проекции крыши, отнесенной к площади нагруженных сторон фундамента, и умноженной на удельный вес материала.

Таблица 3 – Удельный вес разных видов кровли

Справочная таблица – Удельный вес разных видов кровли

1. Определяем площадь проекции кровли. Габариты дома – 10х8 метров, площадь проекции двускатной крыши равна площади дома: 10·8=80 м2.
2. Длина фундамента равна сумме двух длинных его сторон, так как двускатная крыша опирается на две длинные противоположные стороны. Поэтому длину нагруженного фундамента определяем как 10·2=20 м.
3. Площадь нагруженного кровлей фундамента толщиной 0,4 м: 20·0,4=8 м2.
4. Тип покрытия – металлочерепица, угол уклона – 25 градусов, значит расчетная нагрузка по таблице 3 равна 30 кг/м2.
5. Нагрузка кровли на фундамент равна 80/8·30 = 300 кг/м2.

Расчет мощности

Самый простой способ – это рассчитать суммарную мощность, которую будет потреблять дом или квартира. Этот расчет будет использован для подбора сечения провода от столба ЛЭП до вводного автомата в коттедж или от подъездного щита в квартиру на первую распределительную коробку. Точно так же рассчитываются провода по шлейфам или комнатам. Понятно, что входной кабель будет иметь самое большое сечение. И чем дальше от первой распределительной коробки, тем данный показатель будет уменьшаться.

Но вернемся к расчетам. Итак, в первую очередь необходимо определить суммарную мощность потребителей. У каждого из них (бытовые приборы и лампы освещения) на корпусе этот показатель обозначен. Если не нашли, смотрите в паспорте или в инструкции.

Мощность потребления некоторых электроприборов

После чего все мощности необходимо сложить. Это и есть суммарная мощность дома или квартиры. Точно такой же расчет необходимо сделать и по контурам. Но тут есть один спорный момент. Некоторые специалисты рекомендуют умножить суммарный показатель на понижающий коэффициент 0,8, придерживаясь того правила, что не все приборы будут одновременно включаться в цепь. Другие же, наоборот, предлагают умножить на повышающий коэффициент 1,2, тем самым создавая некий запас на будущее, ввиду того, что есть большая вероятность появления в доме или квартире дополнительных бытовых приборов. По нашему мнению второй вариант – оптимальный.

Выбор кабеля

Теперь, зная суммарный показатель мощности, можно выбрать и сечение проводки. В ПУЭ установлены таблицы, по которым легко сделать этот выбор. Приведем несколько примеров для электрической линии, находящейся под напряжением 220 вольт.

• Если суммарная мощность составила 4 кВт, то сечение провода будет 1,5 мм².
• Мощность 6 кВт, сечение 2,5 мм².
• Мощность 10 кВт – сечение 6 мм².

Точно такая же таблица есть и для электрической сети напряжением 380 вольт.

Точные расчеты тепловой нагрузки

Значение теплопроводности и сопротивление теплопередачи для строительных материалов

Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.

Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:

Расчет по стенам и окнам

Сопротивление теплопередачи стен жилых зданий

Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.

В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:

• Площадь стен – 280 м². В нее включены окна – 40 м² ;
• Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;
• Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
• Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
• Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).

Фактически тепловые потери через стены составят:

(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С

Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:

Расчет по вентиляции

Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:

(480*40*5)/24= 4000 кДж или 1,11 кВт/час

Суммируя все полученные показатели можно найти общие тепловые потери дом:

Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:

(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт

Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.

К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.

Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.

Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.

Анатолий Коневецкий, Крым, Ялта

Анатолий Коневецкий, Крым, Ялта

Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.

Анатолий Коневецкий, Крым, Ялта

Как рассчитать сечения кабеля по мощности

При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.

При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:

и получаем значение общей силы тока.

Pn обозначает указанную в паспорте мощность электроприбора, 220 – номинальный вольтаж.

Для трехфазной системы (380 В) формула выглядит так:

Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.

Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.

Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.

Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.

I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.

Дальше, чтоб увеличить запас прочности, согласно правилу “пяти ампер” к полученному значению силы тока нужно прибавить еще 5 А:

11 А+5 А=16 А.

Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².

Таблица сечения кабеля относительно величины силы тока

Сечение токо-прово-дящей жилы(мм2) Ток(А), для проводов, проложенных

Что такое УЗО в электрике: разновидности, принцип работы
Подключение двухклавишного выключателя: схемы, советы, инструкция

Расчет нагрузки стен

Нагрузка стен определяется как объем стен, умноженный на удельный вес из таблицы 5, полученный результат делят на длину всех сторон фундамента, умноженную на его толщину.

Таблица 5 – Удельный вес материалов стен

Таблица – Удельный вес стен

1. Площадь стен равна высоте здания, умноженной на периметр дома: 3·(10·2+8·2)=108 м2.
2. Объем стен – это площадь, умноженная на толщину, он равен 108·0,4=43,2 м3.
3. Находим вес стен, умножив объем на удельный вес материала из таблицы 5: 43,2·1800=77760 кг.
4. Площадь всех сторон фундамента равна периметру, умноженному на толщину: (10·2+8·2)·0,4=14,4 м2.
5. Удельная нагрузка стен на фундамент равна 77760/14,4=5400 кг.

ОБЩИЕ ПОЛОЖЕНИЯ

1.1.

Настоящие Методические указания (МУ) предназначены для определения электрических нагрузок при составлении проектов вновь сооружаемых и реконструируемых электрических сетей напряженней 0,38 — 110 кВ сельскохозяйственного назначения, а также при разработке схем перспективного развития сетей.

1.2.

В основу метода определения нагрузок при расчете электрических сетей сельскохозяйственного назначения положено суммирование расчетных нагрузок, представленных в вероятностной форме на вводах потребителей или на шинах трансформаторных подстанций. Расчетные нагрузки жилых домов в сетях 0,38 кВ определяются с учетом достигнутого уровня электропотребления на внутриквартирные нужды, а производственных, общественных и коммунальных потребителей — по нормам. Расчетные нагрузки в сетях 10 — 110 кВ определяются с учетом достигнутой к исходному году фактической загрузки действующих трансформаторных подстанций.

1.3.

Все необходимые режимные показатели и вероятностные характеристики расчетных нагрузок содержатся под соответствующими шифрами в справочном материале настоящих МУ и в памяти ЭВМ. В приложениях к МУ даны рекомендации по шифровке расчетных нагрузок, принятых по проектам или других материалам.

1.4.

Методические указания составлены с учетом применения ЭВМ при проектировании электрических сетей.

1.5.

В МУ приняты следующие определения:

1.5.1.Расчетной нагрузкой считается наибольшее из средних значений полной мощности за промежуток 30 минут (получасовой максимум), которое может возникнуть на вводе к потребителю или в питающей сети в расчетном году с вероятностью не ниже 0,95.

Различаются дневные и вечерние расчетные активные (реактивные) нагрузки.

За расчетную нагрузку для выбора сечений проводов или мощности трансформаторных подстанций принимается большая из величин дневной или вечерней расчетных нагрузок, подученных на данном участке линии или подстанции.

Потери или отклонения напряжения в сетях рассчитываются отдельно для режима дневных и вечерних нагрузок.

1.5.2.Коэффициентом роста нагрузок называется отношение нагрузок расчетного и исходного годов.Расчетным годом считается последний год расчетного периода, на который определяется уровень нагрузок и другие параметры электроустановок.Исходным годом считается последний год, за который имеются данные о существующих нагрузках и электропотреблении.

1.5.3.Коэффициент одновременности представляет собой отношение величины совмещенной максимальной нагрузки в сумме максимумов нагрузок отдельных потребителей или их групп.

1.5.4.Коэффициент участия в дневном (вечернем) максимуме нагрузок показывает, какая часть максимальной нагрузки пригодится на дневной (вечерний) максимум нагрузки.

1.5.5.Сельским жилим домом при расчете нагрузок считается одноквартирный дом или квартира в многоквартирном доме, имеющие отдельный счетчик электроэнергии.

Все другие используемые в Методике понятия соответствуют общепринятой терминологии действующих и руководящих материалов по электроснабжению промышленных и сельскохозяйственных потребителей.

Фундамент под колонну.

При строительстве домов могут использоваться колонны в качестве опор. Однако проводить расчет для такого типа несущей конструкции довольно сложно. Вся сложность расчета заключается в том, что сбор нагрузок на фундамент колонны осуществить самостоятельно довольно трудно. Для этого необходимо иметь специальное строительное образование и определенные навыки. Для того чтобы решить вопрос о расчете нагрузки на фундамент колонны, необходимо располагать следующими данными:

Сбор нагрузок на столбчатый фундамент пример.

• Первый параметр, который необходимо учесть, касается погодных условий. Необходимо определить климатические условия в регионе, в котором проводится строительство. Кроме того, важным параметром будет являться тип и мощность ветров, а также периодичность прохождения дождей и их сила.
• На втором этапе необходимо сделать геодезическую карту. Нужно учесть протекание грунтовых вод, их сезонное сдвижение, а также тип, структуру и толщину подземных пород.
• На третьем этапе, естественно, нужно рассчитать нагрузку на колонны, исходящую от самого здания, то есть вес будущей постройки.
• На основе ранее полученных данных необходимо правильно подобрать марку бетона по характеристикам, прочности и составу.

Сбор нагрузок на колонну фундамента пример.

Расчет фундамента на естественном основании по деформациям

Строения в процессе эксплуатации деформируются, и причиной этому могут быть вертикальные деформации оснований, на которых они построены. Такие деформации разделяют на осадки и просадки.

Схема внецентренно нагруженного свайного фундамента.

Коренное изменение сложившегося строения грунта называют просадкой. Причиной просадки может быть уплотнение почвы при замачивании. Рыхлый грунт может уплотниться при сотрясении. Иногда он начинает выпирать из-под подошвы фундамента. Таких изменений фундаментов по деформациям допускать нельзя. Вероятность их появления необходимо установить до начала строительства.

Если происходит уплотнение прочных грунтов из-за веса строения, в результате чего происходит , такую деформацию оснований называют осадкой. Как правило, в результате осадки в элементах здания трещины не появляются. Если грунт оседает по-разному под каждой из частей здания, это и может явиться причиной появления трещин в отдельных элементах его конструкции.

Причиной неравномерности осадки грунта могут быть:

• разница плотностей и как следствие, неодинаковая их сжимаемость;
• разное расширение его слоев в результате сезонных промерзаний и оттаиваний;
• неодинаковая мощность пластов;
• различные нагрузки на грунт со стороны строения, что приводит его к разным напряженным состояниям.

Существуют две причины, из-за которых необходимо выполнять расчет оснований по деформациям. Одной из них являются близко стоящие от строительства сооружения, существенно отличающиеся по весу.

Схема не симметричного свайного фундамента с определением смещенного центра тяжести.

Второй причиной осадки фундаментов могут быть слабые грунты. Это насыпные почвы, рыхлые пески в глинистых типах, находящихся в текучем состоянии, грунты с большим содержанием органических остатков. В таких видах возможна деформация фундамента.

Расчет оснований состоит в проверке выполнения неравенства:

S ≤ f, (2)

где S — расчетная абсолютная величина осадки;
f — предельно допустимая осадка.

Предельные осадки, при которых не выполняется условие (2) могут быть причиной для формирования искусственного основания.

Значение S определяют путем проведения по установленной методике испытаний на сжимаемость в различных местах строительной площадки. В результате находят максимальное Е_max и минимальное Е_min значение модуля сжимаемости.

Основание считается таким, что его осадка мало зависит от сжимаемости, если Е_min = 200 кг/см², иначе необходимо проверить выполнение еще двух условий:

1,8≤ Е_max/Е_min≤ 2,5 (при 200> Е_min ≥ 150 кг/см²);

1,3≤ Е_max/Е_min≤ 1,5 (при 150> Е_min ≥ 75 кг/см²);

Существуют специальные таблицы, по которым определяют абсолютные значения деформации f. Не приводя таблицы, следует указать, что в зависимости от типа стен и отношения длины ленточного фундамента к высоте стены, максимальная осадка f изменяется от 8 до 15 см.

При отношении Е_max/Е_min

https://youtube.com/watch?v=bMDQ3oWaa5U

Для строительства дома такие сложные расчеты выполнять самостоятельно нецелесообразно. Допущенная по неопытности ошибка может обернуться существенными материальными затратами.
