Как сделать усилитель для колонок в домашних условиях из подручных средств

Содержание

Виды усилителей звука

Акустическая аппаратура имеет разнообразные характеристики и области применения, поэтому и усилитель звука имеет несколько разновидностей. По мощности бывают:

  • предварительные, являющиеся промежуточным звеном;
  • оконечные, непосредственно увеличивающие мощность;
  • интегральные, объединяющие две предшествующие разновидности в единый прибор.

По элементной базе различают:

  • ламповые;
  • транзисторные;
  • интегральные устройства.

По количеству подключаемых каналов приборы делятся на:

  • одноканальные устройства;
  • двухканальный девайсы;
  • многоканальные усилители.

Важным критерием классификации является и область применения устройства:

  1. Автомобильный усилитель звука.
  2. Домашние аудио комплексы.
  3. Концертная аппаратура.
  4. Студийная аппаратура.

Из чего можно сделать?

Усилитель для одной, двух или нескольких колонок в домашних условиях можно сделать на основе любого из устройств, в корпус от которого поместилась бы по длине и ширине его электронная плата. Корпусом может служить как сама активная колонка, в которую он устанавливается в отдельное, отгороженное пространство вместе с блоком питания, так и мощное зарядное 0.

Альтернативным решением служит корпус от старой магнитолы, из которой удалён кассетный или CD-привод, отработавший свой срок службы. Зачастую от старых автомагнитол остаётся лишь мощный стереоусилитель – в этом случае ничего переделывать не нужно. Если готовых корпусов нет – сам корпус изготавливается самостоятельно из фанеры небольшой толщины (до 1 см), алюминиевых листов, двустороннего фольгированного стеклотекстолита и других материалов.

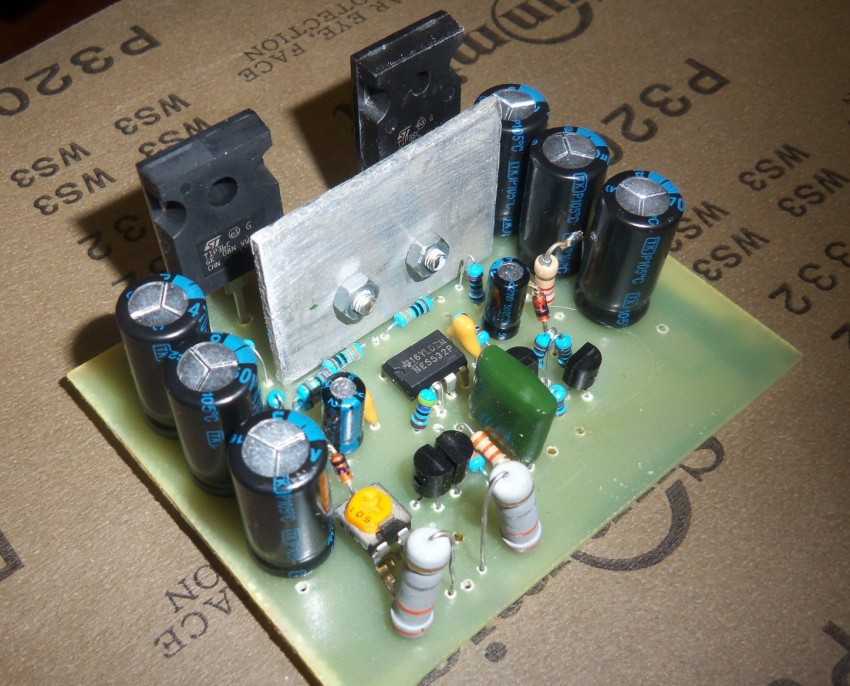

Усилитель своими руками 100Вт/200Вт

На вход первого транзистора ставится регулятор громкости переменный резистор 47 кОм, он же снижает уровень шума усилителя.

При минимальной громкости шум не прослушивается, а при максимальной маскируется полезным сигналом.

Параметры изделия: 150Вт на нагрузку 4 Ом и 100Вт на нагрузку 8 Ом.

Второй усилитель звука лишен недостатков первого, что касается шума. Усилитель работает в классе В, диоды D2-D3-D4 задают данный режим работы выходным транзисторам VT4-VT5.

Транзисторы VT3-VT5 устанавливаются на теплоотвод, через изолирующие прокладки применяя при этом термопасту.

Сделанный УНЧ своими руками можно применить в активной колонке, сабвуфере воспроизведения низких частот превосходны.

В этой статье на нашем сайте www.radiochipi.ru мы расскажем вам как самостоятельно собрать усилители звука, что и позволит сэкономить на покупке уже готовых моделей.

Какой усилитель мощности будет лучшим?

Единого мнения о том какой тип усилителя лучший не существует. В настоящее время имеется возможность самостоятельной сборки двух типов усилителей звука:

Ламповые модели пользовались популярностью в недалёком прошлом. Они отличаются увеличенными размерами и повышенным потреблением электроэнергии.

Но при этом подобные ламповые усилители превосходят своих конкурентов по качеству звучания.

Транзисторные усилители имеют компактный размер и малое потребление электроэнергии. При этом они обеспечивают отличное качество звука.

С чего начать работу?

Для начала вам надлежит определиться с мощностью будущего усилителя. Стандартным параметром мощности для использования усилителя в домашних условиях является уровень в 30 – 50 Вт. Если же вам нужно изготовить простой усилитель звука, который будет использоваться для масштабных мероприятий, мощность может составлять 200-300 ватт.

Для работы нам потребуются следующие инструменты:

  • Набор отверток.
  • Мультиметр.
  • Паяльник.
  • Материал для изготовления корпуса.
  • Электродетали.
  • Текстолит для печатной платы.

По сути, печатные платы являются основой для будущего усилителя. Собрать её в домашних условиях не составит сложности.

Для выполнения печатной платы своими руками вам потребуется:

  • Текстолит, имеющий медную фольгу.
  • Моющее средство.
  • Бытовой утюг.
  • Самоклеящаяся китайская плёнка.
  • Лазерный принтер.
  • Сверло для работы с платой.

Кусок хлопчатобумажной ткани или марлевый тампон. Вырезаем из текстолита заготовку будущей платы. Оставьте с каждой из сторон сантиметровый запас. При помощи моющего средства необходимо обработать кусок текстолита, чтобы медная фольга получила розовый цвет. Промываем сделанную нами заготовку и тщательно её выслушиваем.

Приклеиваем самоклеящуюся плёнку к листу формата А4. Распечатываем на принтере заготовку будущей платы. Рекомендуется установить на максимум подачу тонера в принтер. На рабочую поверхность следует уложить фанеру, старую книгу и сверху плату фольгой вверх. Все накрываем офисной бумагой и тщательно прогреваем горячим утюгом. Прогревать нужно около 1 минуты.

Наносим распечатанную схему с листа бумаги на разогретую плату. Накрываем сверху плату листом бумаги и в течение 30 секунд прогреваем утюгом. Разглаживает рисунок при помощи тампона поперечными и продольными движениями. Дождитесь остывания заготовки, после чего можно снять с неё подложку.

Для автомагнитолы

Усилитель для автомагнитолы возможно собрать на распространенной микросхеме TDA8569Q. Ее характеристики:

  • напряжение питания 6-18 вольт
  • входная мощность 25 ватт на канал в 4 Ом и 40 ватт на канал в 2 Ом
  • диапазон частот 20-20000 Гц

Для начала нарисуйте печатную плату, после просверлите отверстия в ней. Затем плату нужно протравить хлорным железом. После лудить и припаять все детали микросхемы. Во избежание присадок по питанию на дорожки питания нужно будет нанести толстый слой припоя. Предусмотреть систему охлаждения с помощью кулера или радиаторной решетки.

В заключении сборки необходимо изготовить фильтр от помех системы зажигания и плохой шумоизоляции по следующей схеме: на ферритовом кольце диаметром 20 мм намотать проводом сечением 1-1,5 мм в 5 витков дроссель.

Собрать устройство для улучшения качества звука в домашних условиях не составит труда. Главное определиться со схемой и иметь под рукой все комплектующие, из которых можно с легкостью собрать простой усилитель звука.

Рейтинг лучших моделей

Рассмотрим определенные модели, поговорим о характеристиках устройств, их преимуществах и недостатках

Выбор усилителя – это не очень легкая задача, принимая во внимание количество марок и модификаций. В наш топ вошли как дорогостоящие образцы, так и бюджетные варианты

Yamaha A-S201

Yamaha считается одной из лучших торговых марок в сфере оборудования мультимедиа. Являясь новаторами в сфере аудиотехнологий, компания превратилась во всемирный гигант, сделалась фаворитом в изготовлении звукозаписывающего оснащения. В то же время компания не перестает вызывать удивление, непрестанно развивается и производит инновационные новинки, одной из которых является устройство для усиления Yamaha A-S201. Если вы приняли решение приобрести усилитель, то необходимо учитывать, что Yamaha A-S201 является одним из лучших подобных устройств. Оно обладает надежной конструкцией, имеет чудесный звук, великолепный преобразователь звука с винила (фонокорректор).

Из достоинств: мощность устройства составляет 100 ватт на канал. Наряду с этим, в числе положительных качеств следует отметить громкость звука даже при условии непростой конструкции музыкальных произведений, наличие практического руководства, пульта и батареек при приобретении аппарата.

SMSL SA-36A Plus

Из положительных качеств: усилитель звука поддерживает Bluetooth с возможностью подсоединять другие аудиоустройства посредством беспроводной передачи данных, наличие усилителя класса D для акустических систем, детализированный звук, алюминиевый корпус, многофункциональность и компактность. Радиус действия составляет до 10 метров.

Минусы: маловато входов.

TPA3116 LM1036 (2.0)

Положительные моменты: надежное, недорогое устройство для усиления. Устройство относится к качественным приборам. Обладает высоким уровнем коэффициента полезного действия (до 90%). Наряду с этим, нет потребности в использовании дополнительных систем охлаждения. Изготовитель оборудовал аппарат защитой от излишнего нагрева, превышения уровня электрического тока и короткого замыкания. Плата девайса соответствует всем требованиям, предъявляемым к устройствам для усиления класса D.

Минусы: мощность колеблется от 10 до 15 ватт. Установка подойдет для применения в домашних условия. Если вы ограничены в средствах – то можете приобрести усилитель данного класса.

Pioneer A-10-K

Достоинства: оригинальное оформление, симметричное строение, изысканная техническая выдержанность. Этот прибор поставляется, как разновидность Hi-Fi-устройств, которые совмещают в себе изящество и несложность. Безупречный диапазон звука и воспроизведения до 10 кГц дает возможность прослушать какой угодно формат – от музыки до звуковых эффектов в кинофильмах. Выполнен из алюминия. Энергопотребление составляет 135 ватт.

Dynavox CS-PA1

Если вы приняли решение приобрести устройство для усиления этой марки, то необходимо узнать о ее выдающихся качествах: устройство не очень большого габарита, оснащено функцией с 3D-звуковым эффектом, что дает возможность дополнить стереобазу и усиление звучания. Амплитуда звука этого девайса на превосходном уровне, несмотря на доступную цену аппарата. Мощность для помещений в 20 квадратных метров достигает 10-20 ватт на каждый канал.

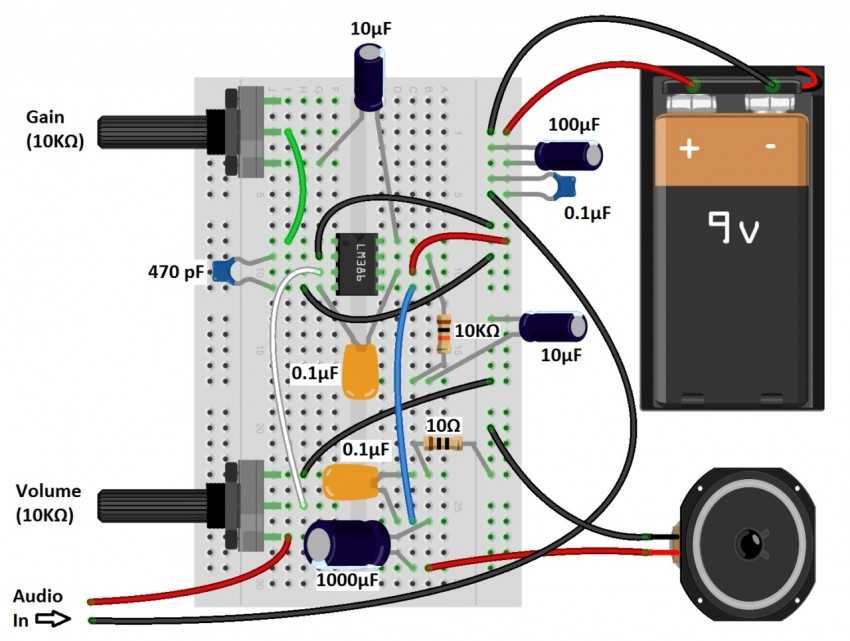

На микросхемах

УМЗЧ на интегральных микросхемах (ИМС) делают чаще всего те, кого устраивает качество звука до среднего Hi-Fi, но более привлекает дешевизна, быстрота, простота сборки и полное отсутствие каких-либо наладочных процедур, требующих специальных знаний. Попросту, усилитель на микросхемах – оптимальный вариант для «чайников». Классика жанра здесь – УМЗЧ на ИМС TDA2004, стоящей на серии, дай бог памяти, уже лет 20, слева на рис. Мощность – до 12 Вт на канал, напряжение питания – 3-18 В однополярное. Площадь радиатора – от 200 кв. см. для максимальной мощности. Достоинство – способность работать на очень низкоомную, до 1,6 Ом, нагрузку, что позволяет снимать полную мощность при питании от бортовой сети 12 В, а 7-8 Вт – при 6-вольтовом питании, напр., на мотоцикле. Однако выход TDA2004 в классе В некомплементарный (на транзисторах одинаковой проводимости), поэтому звучок точно не Hi-Fi: КНИ 1%, динамика 45 дБ.

Звуковые усилители на микросхемах TDA

Более современная TDA7261 звук дает не лучше, но мощнее, до 25 Вт, т.к. верхний предел напряжения питания увеличен до 25 В. Нижний, 4,5 В, все еще позволяет запитываться от 6 В бортсети, т.е. TDA7261 можно запускать практически от всех бортсетей, кроме самолетной 27 В. С помощью навесных компонент (обвязки, справа на рис.) TDA7261 может работать в режиме мутирования и с функцией St-By (Stand By, ждать), переводящей УМЗЧ в режим минимального энергопотребления при отсутствии входного сигнала в течение определенного времени. Удобства стоят денег, поэтому для стерео нужна будет пара TDA7261 с радиаторами от 250 кв. см. для каждой.

«Сверхэкономична» по питанию TDA7482, слева на рис., работающая в т. наз. классе D. Такие УМЗЧ иногда называют цифровыми усилителями, что неверно. Для настоящей оцифровки с аналогового сигнала снимают отсчеты уровня с частотой квантования, не мене чем вдвое большей наивысшей из воспроизводимых частот, величина каждого отсчета записывается помехоустойчивым кодом и сохраняется для дальнейшего использования. УМЗЧ класса D – импульсные. В них аналог непосредственно преобразуется в последовательность широтно-модулированных импульсов (ШИМ) высокой частоты, которая и подается на динамик через фильтр низких частот (ФНЧ).

Импульсные звуковые усилители класса D на микросхемах

Звук класса D с Hi-Fi не имеет ничего общего: КНИ в 2% и динамика в 55 дБ для УМЗЧ класса D считаются очень хорошими показателями. И TDA7482 здесь, надо сказать, выбор не оптимальный: другие фирмы, специализирующиеся на классе D, выпускают ИМС УМЗЧ дешевле и требующие меньшей обвязки, напр., D-УМЗЧ серии Paxx, справа на рис.

Из TDAшек следует отметить 4-канальную TDA7385, см. рис., на которой можно собрать хороший усилитель для колонок до среднего Hi-Fi включительно, с разделением частот на 2 полосы или для системы с сабвуфером. Расфильтровка НЧ и СЧ-ВЧ в том и другом случае делается по входу на слабом сигнале, что упрощает конструкцию фильтров и позволяет глубже разделить полосы. А если акустика сабвуферная, то 2 канала TDA7385 можно выделить под суб-УНЧ мостовой схемы (см. ниже), а остальные 2 задействовать для СЧ-ВЧ.

4-канальный УМЗЧ на микросхеме

https://youtube.com/watch?v=rSa6WnrZsWY

Инструкция по изготовлению

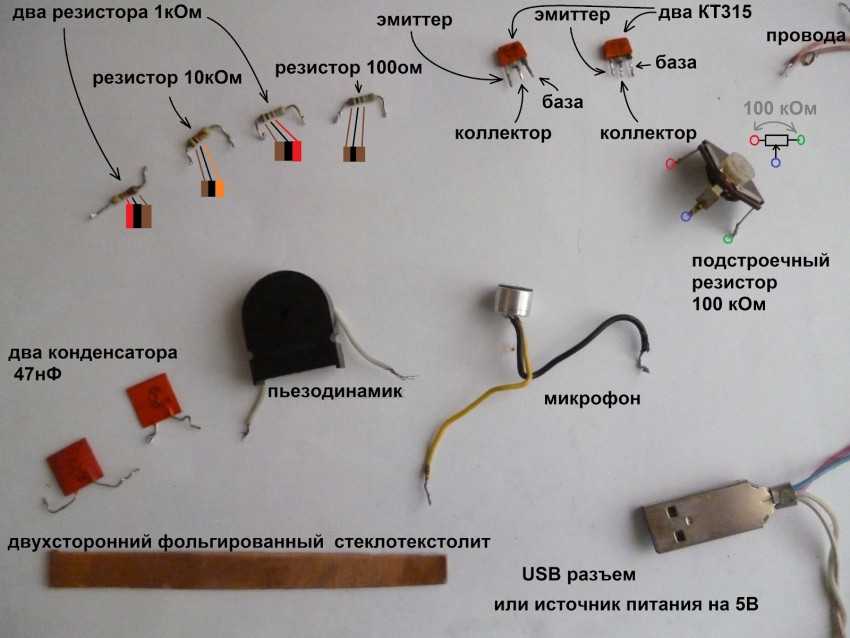

Усилитель звука для колонок своими руками потребует для изготовления радиоматериалы и радиокомпоненты.

Набор деталей (согласно выбранной схеме): микросхема серии TDA или похожая, резисторы, конденсаторы, тестовый динамик (или уже собранная пассивная колонка), алюминиевый радиатор. При сборке усилителя на мощных транзисторах, рассчитанных на низкие частоты до 100 кГц, потребуется, кроме самих транзисторов, несколько менее массивных радиаторов.

Кроме материалов, нужны также некоторые приборы и инструменты.

  1. Пассатижи, бокорезы, набор отвёрток. Может потребоваться разводной ключ и набор шестигранных ключей.
  2. Паяльник и подставка для него.
  3. Если плата изготавливается «с нуля» – нужны миниатюрный бур и набор свёрл. Для изготовления печатной платы без применения химии понадобится резак, которым прочерчиваются канавки, разделяющие дорожки и другие токопроводящие участки.
  4. Мультиметр (тестер) – без него не обходится почти ни одна электромонтажная работа.
  5. Тестовый блок питания. Если такого блока нет, но вам известно напряжение, подающееся на усилитель, – начните сборку устройства с него. Зачастую раздобыть готовый блок питания на 12 вольт (все усилители с выходной мощностью от нескольких ватт требуют именно такое напряжение) гораздо труднее, чем зарядное устройство для смартфона или планшета.

Подготовив все нужные приборы, инструменты, радиоматериалы и радиокомпоненты, можно приступать к сборке самодельного устройства. Для изготовления блока питания на 10 вольт (если усилитель допускает такое падение напряжения) соедините выводы зарядных устройств, рассчитанных на 5 вольт, последовательно. Образуется двуполярный источник питания на 10 В с возможностью заземлить или «занулить» среднюю точку 0(где один «минус» и один «плюс» соединены последовательно).

Сборка усилителя включает ряд шагов.

  1. Если плата не макетная, а полностью «самосборная» – прорисуйте при помощи кисточки или тампона дорожки лаком под топологию микросхемы. Навесные элементы могут располагаться произвольно, рекомендуется их скомпоновать поплотнее. Пересекающихся дорожек быть не должно.
  2. Высушите плату, приготовьте раствор хлорного железа, опустите в него плату на несколько часов или на сутки. Если подогреть раствор, травление пойдёт быстрее, но значительно повысится вероятность облезания защитного слоя.
  3. По окончании травления удалите лак с оставшихся мест, защищённых от вытравливания. Не откладывайте процесс на несколько дней, чтобы лак не пристал накрепко к плате.
  4. Высверлите с помощью бормашины или шуруповёрта отверстия под ножки радиодеталей.
  5. Покройте получившиеся дорожки слоем припоя. Вставьте радиоэлементы, сверяясь по сборочному чертежу, в нужной последовательности, спаяйте их на печатной плате.
  6. Установите радиатор на металлической подложке микросхемы. Если схема усилителя транзисторная, используйте для каждого из оконечных каскадов отдельный радиатор. Допускается разместить их на общем радиаторе.
  7. Припаяйте провода на звуковой вход, вход по питанию и выход по звуку, промаркируйте их.
  8. Подключите колонки к выходу собранного усилителя.
  9. Подключите ко входу источник звука (смартфон, MP3-плеер или радиоприёмник), используя разъём на 3,5 мм.
  10. Подайте питание на соответствующие выводы, включите звук на гаджете, например, выбрав любой из имеющихся саундтреков (или видеороликов).

При правильной сборке усилитель сразу же заработает. Для транзисторных усилителей в режиме «стерео» используют два независимых монофонических усилителя. В качестве рабочего варианта – два одно-, двух-, трёх- и более каскадных устройств. Трехкаскадная схема – самая универсальная: первый, маломощный каскад «раскачает» второй (средней мощности). Второй же – третий (оконечный), обладающий максимальной мощностью. На последний каскад и устанавливается радиатор.

Технология стереозвука (пространственного звучания) такова, что независимые усилители могут подключаться по отдельности и обладать отдельными колонками. Но для стереосистем, в которых сабвуфер (низкочастотный динамик или колонка) общий, стереофонический вариант усилителя собирается на одной микросхеме – и левый, и правый каналы сведены вместе при помощи дополнительных навесных (пассивных) деталей.

Мощный усилитель звука своими руками

Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:

  • Элементная база
  • Электрические параметры
  • Выбор схемы

Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем. Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.

Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра. Оконечный усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.

Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале. Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.

Простая схема усилителя звука

Любой низкочастотный каскад, предназначенный для воспроизведения музыки, состоит из предварительного блока, регуляторов тембра или эквалайзера и оконечного каскада. Если устройство предназначено для работы с несколькими источниками звука, следует предусмотреть селектор входов. Так как уровень сигнала с различных устройств отличатеся друг от друга, то в селекторе учитывается возможность выравнивания входных напряжений за счёт усиления или ограничения. Самым чувствительным является микрофонный вход, а самым «грубым» является вход, предназначенный для подключения линейного выхода магнитолы или тюнера. Принципиальная схема предварительного каскада может быть собрана на транзисторах или операционных усилителях.

Простая схема усилителя звука с регулировками звука и регуляторами тембра реализована на одном транзисторе обратной проводимости. В схеме рекомендуется использовать КТ315 или КТ3102 с любым буквенным индексом. Резистором R8, на коллекторе транзистора, устанавливается напряжение 6 вольт, а резистор R1 можно заменить на постоянный. Его величина подбирается в зависимости от уровня входного сигнала.

Своими руками схему аудио усилителя легко собрать на операционном усилителе, который обладает высоким входным сопротивлением, широкой полосой обработки и малым уровнем собственных шумов.

В этой схеме используется микросхема К1401УД2, которая содержит 4 отдельных узла с общим питанием. На этой микросхеме собирается предварительный канал для стереофонического тракта. 2 ОУ работают в правом канале и 2 в левом. В монофоническом варианте можно использовать только два элемента. Устройство состоит из канала предварительного увеличения уровня с коррекцией входного напряжения и активного трёхполосного регулятора тембра, который работает по низким, средним и высоким частотам. Существенным недостатком предварительных каскадов на операционных схемах сводится к тому, что им требуется двухполярный источник питания, что заметно усложняет конструкцию.

Усилитель мощности звука так же может быть выполнен на различной элементной базе. Чаще всего для этой цели используются комплементарные пары транзисторов разной проводимости или специализированные интегральные микросхемы. Простой каскад собран на маломощных кремниевых транзисторах. Вместо пары КТ315-КТ361 можно использовать пару КТ3102-КТ3107.

Перед подачей питания динамик следует отключить, а вместо резистора R1 поставить цепочку из, соединённых последовательно, постоянного резистора на 33 кОм и потенциометра на 270 кОм. Включить питание и вращая движок потенциометра выставить в контрольной точке указанный ток коллектора. Затем замерить полученное сопротивление цепочки и заменить её на, ближайший по номиналу, постоянный резистор. Далее подбором резистора R3 нужно установить в той же точке половину питающего напряжения. Далее подключается динамик и на вход подаётся низкочастотный сигнал с источника звука. Схема не имеет регулятора громкости и тембра, поэтому к нему можно подключить любой предварительный каскад, имеющий эти функции.

С чего начать поиск правильного усилителя?

Как всегда, выбор следует делать исходя из потребностей. Иными словами, сначала проектируем состав системы, а по нему уже становится видно, каким должен быть усилитель. Самое простое — возьмите листок бумаги и нарисуйте, где какие динамики у вас будут установлены.

Определитесь с типом подключения акустики — через пассивные кроссоверы или поканально с активным делением полос. Оба варианта имеют свои достоинства и недостатки, но это — тема отдельного разговора. Пока лишь отмечу, что первый вариант попроще, а второй имеет больше возможностей по настройке и «сведению» полос. В зависимости от выбранного варианта будем подбирать усилители с нужным числом каналов и функционалом.

Аудиосистема может быть достаточно сложной. Поканальное усиление с активным делением и процессоры —обычное дело для автомобильной системы высокого уровня

Уже на этом этапе оцените, что будет являться источником в системе. Если головное устройство с обычными линейными выходами, то тут проблем никаких. Если же вы имеете дело со штатной «головой», то тут почти всегда приходится искать обходные манёвры. Я уже рассматривал эту тему подробнее в статье «Звук в автомобиле: как заставить штатную систему звучать лучше», сейчас отмечу лишь то, что касается подключения усилителей.

Итак, вариантов несколько. Самый простой — подключение прямо к выходам штатного усилителя. Для этого новый усилитель должен иметь кроме обычных входов еще и высокоуровневые. Если их нет, то можно использовать так называемые «преобразователи высокого уровня в линейный».

Высокоуровневые входы входят в оснащение многих моделей автомобильных усилителей

Этот вариант прост, но применим далеко не всегда. Чаще всего штатный усилитель выдает в лучшем случае скорректированный сигнал, а в худшем — приходится иметь дело вообще с многополосным усилением. В этом случае «собрать» исходный сигнал можно только специализированным процессором, и уже потом подключать к нему усилитель. Сюда же отнесём и варианты штатных систем с MOST-шиной, из которой специальным адаптером можно «вытащить» SPDIF или аналоговый сигнал.

Поскольку подобных сложных систем становится всё больше, совсем неудивительно, что на рынке начали появляться усилители с уже встроенным процессором. Но об оснащении чуть дальше.

Особенности усилителей на микросхемах

Сегодня для создания усилителей используют:

  • Биполярные и полевые транзисторы;
  • Интегральные микросхемы;
  • Электронные лампы.

Первые 2 варианта пользуются большей популярностью среди радиолюбителей за счёт компактности, хорошего диапазона воспроизводимых частот и низкого процента искажений.

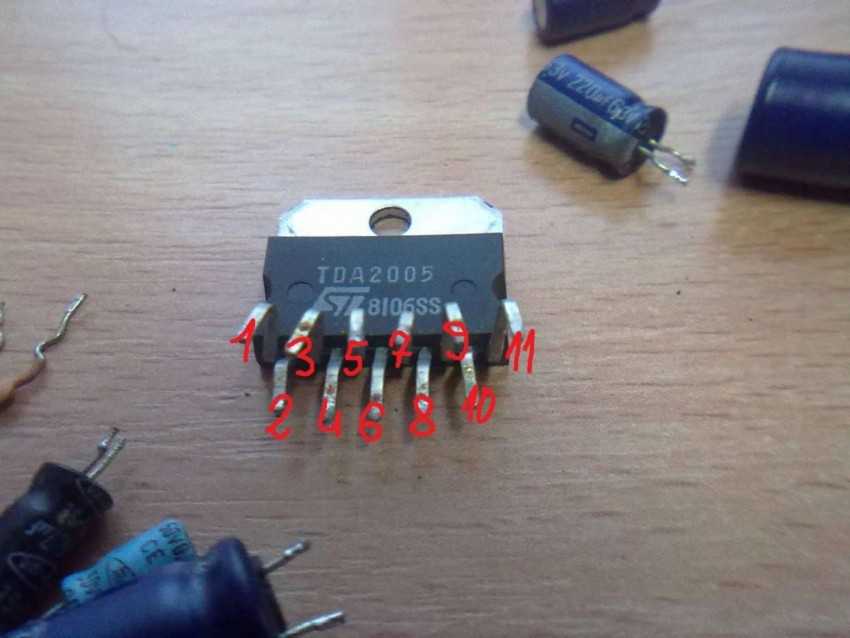

Для сборки усилителей часто используются микросхемы TDA. Они отличаются:

  1. Простотой в работе. Результат достигается путем подведения питания, подключения динамиков и нескольких радиоэлементов.
  2. Доступностью. Их можно приобрести как на интернет площадках, так и в магазинах радиоэлектронике. Чтобы покупка была выгодной, стоит предварительно сравнить цену.
  3. Комплектацией. Микросхема снабжена защитой и другими опциями в зависимости от модели.
  4. Оптимальным соотношением цены и качества.

Кроме того, микросхемы не защищены от короткого замыкания при повышенных нагрузках. Это нужно учитывать при планировании схемы усилителя. При желании можно взять продукция другого бренда.

УНЧ TDA8196 12 дБ

Простая схема усилителя мощности на TDA8196. Схема для начинающего радиолюбителя. Не требует много деталей и простая в сборке. Миниатюрный мостовой усилитель мощности низкой частоты с электронным регулятором громкости.

Есть защита выходного каскада от кроткого замыкания, термозашита при перегрузках. Ну и конечно же защита от статики. Усилитель можно регулировать и как потенциометром, так и простым электронным регулятором громкости.

Характеристики TDA8196

Напряжение питания Uпит 10,8 — 13,2 В
Ток потребления Iпотр 12 мА
Опорное напряжение Uопорн 6,6 В
Входное аудио сопротивление 10 — 13 кОм
Входное аудио сопротивление 0,2 — 1 кОм
Коэффициент гармоник Kr 0,4 — 1 %
Напряжение шума на выходе 40 мкВ

Дополнительные советы

Чтобы не запутаться, рекомендуется пользоваться программой Sprint Layout. Она обладает следующими функциями:

  • проектирование схем слабой и средней степени сложности;
  • проектирование разводки;
  • просмотр моделей в трехмерном изображении;
  • возможность создания библиотеки деталей.

Можно скачать и установить русифицированную программу с дополненным функционалом бесплатно. Для этого следует искать 6 версию ПО (не официальную, а именно переведенную). Она совместима со всеми версиями англоязычной вплоть до пятой.

Программа поможет создать наглядные планы, куда более полезные в деле, чем фото самодельных усилителей звука и их схем.

Обзор видов

Акустические системы имеют различные параметры и сферы использования, в связи с этим и усиливающее устройство имеет ряд видов. По мощности встречаются:

  • предварительные, которые являются переходным звеном;
  • оконечные, напрямую повышающие мощность;
  • интегральные, связывающие обе предыдущие модификации в единое устройство.

По элементной основе делятся на:

  • ламповые;
  • транзисторные;
  • интегральные платформы.

По численности подключаемых каналов устройства подразделяются на:

  • одноканальные устройства;
  • двухканальный девайс;
  • четырехканальный;
  • многоканальные устройства для усиления.

Немаловажным аспектом классификации является и сфера использования девайса:

  1. автомобильный усилитель звука;
  2. домашние аудиосистемы;
  3. концертное оборудование;
  4. студийное оборудование.

Инструменты и расходные материалы

При самостоятельной сборке все траты не превысят 2000 рублей, и это с учетом покупки паяльника. Если устройство уже есть, то цена не выйдет за пределы 500 рублей.

Из чего можно собрать простой усилитель звука:

  • микросхема серии TDA (цена от 240 рублей, лучше покупать в магазинах радиоэлектроники, чем заказывать из Китая – выйдет даже дешевле);
  • радиаторная решетка для охлаждения устройства.

Важно учесть, что конкретные модели схем, транзисторов и конденсаторов зависят от назначения усилителя. Подробнее об этом рассказано ниже

Дополнительно понадобятся инструменты. Чтобы упростить процесс создания, лучше использовать печатную плату.

Также упростит работу паяльная станция, но при желании можно обойтись одним только паяльником. Алгоритм создания легкий, но необходимы хорошие навыки паяния.

Домашние и автомобильные усилители, созданные своими руками, потребляют около 3 Вольт, что позволяет использовать их практически в любых условиях.

Что такое усилитель звука?

Качественный аудиоприбор, будь то магнитола в автомобиле или акустическая система для домашнего кинотеатра, практически всегда снабжается усилителем звука. Это специальное электрическое устройство, преобразующее слабый электрический сигнал в более сильный с помощью увеличения мощности тока. Усилитель мощности звука может быть как отдельным прибором, входящим в аудиосистему, так и являться внутренним компонентом, например, колонок, входящим в их гибридную систему.

Устройство усилителя звука

Стандартный усилитель звука для колонок имеет следующие конструкционные особенности:

  1. Входная система усилителя звука. К ней подсоединяется сам источник, который может отличаться выходным напряжением.
  2. Блок питания, отвечающий за преобразование входящего тока в величину с более высоким напряжением. Основным прибором этой группы является трансформатор.
  3. Выходной каскад, главными элементами которого являются транзисторы. Они преобразуют повышенное напряжение от блока питания в нужную форму сигнала, который передается на устройство вывода звука.
  4. Блок регулировки настроек присутствует только в автономных устройствах и позволяет тонко настраивать качество получаемого звука на выходе.

Принцип работы усилителя звука

Любой простой усилитель звука вне зависимости от класса и конструктивных особенностей работает по следующей схеме:

  1. В блоке питания входящий электрический ток от стандартной сети электропитания или автомобильного аккумулятора преобразуется в постоянный ток.
  2. Усилители звука для домашней акустики через входную систему получает сигнал от подключенного устройства (CD-плеера, например) и изменяет (увеличивает) его амплитуду с помощью постоянного тока. Длина звуковой волны остается без изменений.
  3. Усиленный звуковой сигнал передается на выходное устройство (колонки), через которые и воспроизводится в новом, улучшенном качестве.
