Винил корректор с двухполярным питанием

Следующая схема была найдена в книге “”Искусство схемотехники”- П.Хоровиц, У.Хилл (стр. 167). На схеме изображен один канал винил корректора:

По сути эта та же самая схема. Но теперь уже используется двухполярное питание, а так же иначе рассчитаны номиналы частотозадающих цепей. Использование двухполярного питания позволяет отказаться как от применения делителей для формирования половинного напряжения питания, так и от выходного конденсатора. Входной конденсатор следует оставить для отсечениея возможного постоянного напряжения предыдущего каскада, а так же как элемент входной RC цепи.

В данной схеме, как и в предыдущей следует установить емкости по питанию 10-100 мкФ и 0.1 мкФ максимально близко к ножкам питания ОУ. Заземленный конденсатор в 47 мкФ уменьшает коэффициент усиления по постоянному току до единицы.

График представляет из себя частотную характеристику усилителя воспроизведения, построенную относительно значения коэффициента усиления 0 дБ при частоте 1кГц.

В качестве операционных усилителей могут быть применены и TL062, TL072, но лучше отдать предпочтение TDA2320, L4558, LM833 и другим ОУ, предназначенным для звуковых цепей, либо обладающими высоким входным сопротивление (>1МОм), низким уровнем шумов и высокой скоростью нарастания сигнала.

История винила

Пожалуй, практически у каждого человека грампластинка вызывает хорошие ассоциации, воспоминания о тех прошлых временах, вызывают и положительные эмоции и слегла потёртые картонные конверты для их хранения, с фотографиями некогда популярных поп звёзд. Ошибочно считать, что винил канул в прошлое, современная молодежь, меломаны любят послушать винил в обновлённых вариациях, стоит отметить, что и производители музыкальной аппаратуры не бюджетного варианта не забывают про виниловые пластинки. Винил получил право на вторую жизнь и с каждым днём становится популярнее. Его история сложная и долгая, и его судьба связана с развитием технического прогресса, аппаратов и проигрывателей.

Если говорить о понятии виниловая пластинка, то появилась она в 1948 году, после окончания Второй мировой Войны, а над их созданием изрядно потрудился крупнейший в то время, производитель пластинок «Колумбия», которому удалось создать «долгие пластинки», материалом для них стал материал винилат. Именно благодаря этому материалу и специальной технологии снижения скорости воспроизведения, появились «винилы» на которых возможно было записать целые альбомы.

Сегодня производителей винила мало, но всё же они есть. Это немецкий завод «Optimal», где специалисты медленными, но уверенными шагами возрождают производство виниловых пластинок, и у них это отлично получается.

Хочется отметить, что виниловый звук звучит гораздо лучше чем CD-диски или mp3 файлы. Звук более естественный, глубокий, чистые басы. Звук с виниловый пластинки отличается своей объёмностью и полнотой, он богатый и насыщенный.

Кроме прочего свежие новинки музыки выпускаю именно на виниле, а тактильный эффект винила сравнить с чем то другим просто невозможно.

Итак, если Вы относитесь к меломанам и любителям качественной музыки, обсудим подробнее такие устройства, как фонокорректоры, расскажем об их основных функциях, плюсах и возможных минусах.

Производители фонокорректоров

Наиболее известные фирмы, занимающиеся производством усилителей, по мнению пользователей, выстраиваются в следующий рейтинг:

Parasound
Cambridge
Astra Audio
E4life
AVE
Fostex
Yamaha
Laconic
Denon
Fiio
Pro-Ject
Rega
Nad
Audio Space
Magnat

Выбирая фонокорректор для проигрывателя винила, нужно обращать внимание на отзывы покупателей, на фирму-производителя, а также на предоставляемую на товар гарантию. Некоторые лампы в ламповых усилителях довольно быстро выходят из строя, это следует учитывать при выборе фонопредусилителя

Поскольку любители винила, как правило, наслаждаются не только непосредственно звуком, но и самим процессом проигрывания, установки пластинки, настройки всех приборов, чисто внешним видом всей аппаратуры, производители фонокорректоров стараются удовлетворить и эти потребности. Многие фонокорректоры, особенно ламповые выглядят как настоящие произведения искусства. Их делают в ретродизайне или, наоборот, в стиле хай-тек.

Москва не сразу строилась, можно начать сборку собственной системы проигрывания винила с покупки недорогих компонентов, по мере возрастания требований к звуку. И после накопления достаточных средств менять и докупать нужные устройства. Для экономии средств можно даже начать с покупки Б/У аппаратуры, главное, получать от всего процесса удовольствие.

https://youtube.com/watch?v=qFXkou61SPI

Со времен окончания очередного этапа «войны форматов» в пятидесятые хороший фонокорректор, если мы говорим о действительно качественном воспроизведении музыки с винила, стал необходимостью – он не просто поднимает уровень сигнала до линейного, который может «переварить» усилитель, но и корректирует частотный спектр звучания, ибо звук на винил согласно победившему стандарту RIAA записывается весьма-таки искаженным, и усиленный «напрямую» вряд ли кому понравится.

Поэтому, обзаведясь «вертушкой» с магнитной головкой и не обнаружив на домашнем усилителе входа PHONO, фонокорректором обзавестись придется однозначно. Впрочем, даже если в проигрывателе или усилителе есть встроенный вариант, не факт, что его работа Вас устроит: часто дискретный фонокорректор приобретается как раз в погоне за качеством звука. В любом случае выбрать есть из чего – от дешевых конструкций уровня Алиэкспресса до монструозного аудиофильского оборудования, где верхний потолок цены, похоже, вообще не ограничивается. Мы же сегодня попробуем найти «золотую середину» и выбрать лучшие фонокорректоры на прилавках российских магазинов.

Категория	Место	Наименование	Рейтинг	Цена
Лучшие полупроводниковые фонокорректоры	1	Thorens MM-008 ADC	9.8 / 10	22 750
2	Creek OBH-15	9.7 / 10	28 500
3	NAD PP 4	9.6 / 10	13 990
4	Rega Fono Mini	9.5 / 10	11 025
5	Pro-Ject Phono Box MM	9.4 / 10	5 040
Лучшие гибридные фонокорректоры	1	Vincent PHO-701	9.7 / 10	52 500
2	Pro-Ject Tube Box S2	9.5 / 10	28 000

Соединение между блоками

Осталось добавить, как между собой связаны отдельные блоки, описанные выше. Предусилитель подключен к селектору входов. Выход селектора подключен к двойному линейному потенциометру 20 кОм, выход потенциометра отделен и подключен к усилителю наушников, главному усилителю, индикатору управления и линейному выходу.

Весь аппарат помещен в довольно маленький корпус. Платы привинчены к пластиковым переходникам, прикрепленным к корпусу, как на нижней части корпуса (трансформатор и силовая плата), так и на верхней. На передней панели находятся:

выключатель,
лампа, указывающая, что устройство включено,
селекторный переключатель входа,
индикатор уровня,
выход на наушники,
регулятор громкости,
кнопка отключения звука.

Задняя панель заполнена разъемом для сетевого кабеля, гнездом предохранителя, разъемом для подключения динамиков, входом / выходом. Далее ещё несколько фотографий из процесса создания аудио усилителя:

Характеристики фонокорректоров

Хороший фонокорректор должен обладать следующими достоинствами:

Внешний блок питания. Качественный блок питания фонера не дает наводок на тракт звуковоспроизведения проигрывателя. Иногда питание осуществляют при помощи аккумуляторных батарей.
Поддержка МС и ММ головки. Если не планируется вкладывать серьезные деньги и покупать дорогую головку с подвижной катушкой, то можно приобрести и фонокорректор только для головки ММ.
Отношение сигнал/шум. В идеале усиливающее устройство должно обрабатывать сигнал, не добавляя к нему никаких собственных шумов. В реальности недорогие устройства имеют соотношение сигнал/шум на уровне 20−40 ДБ, а высококачественные приборы — не менее 100ДБ.
Входное сопротивление фонопредусилителя, как правило, равно 47 кОм. Но некоторые приборы имеют возможность настройки входного сопротивления. Это делается для подстройки под некоторые модели картриджей. В документации на каждую звукоснимающую головку есть описание, с каким сопротивлением фонокорректора она должна работать.
Входы и выходы. Имеет значение количество и качество входящих и исходящих разъемов, а также возможность их регулировки. Это зависит от того, какая аппаратура, кроме фонокорректора, будет использоваться в системе.

Лучшие гибридные фонокорректоры

Задорно светящийся «глазом» двойного триода 12AU7 немецкий фонокорректор собран из двух блоков – непосредственно фонокорректором является только верхний, внизу – отдельный блок питания. Позабавило, что по питанию модули соединяются с помощью разъемов DB-9 (если помните компьютерные COM-порты, то и этот разъем сразу узнаете).

Итак, что «умеет» этот стерео ламповый фонокорректор? Он не просто поддерживает ММ- и МС-картриджи, но еще и оснащен тонкой подстройкой под конкретный. Переверните блок корректора, и на его днище увидите набор микропереключателей, управляющих входной емкостью и импедансом тракта. Есть у него и USB-выход – о, пусть покарает аудиофильский Б-г нечестивцев, совместивших «цифру» с «лампой»!

Звучание у фонокорректора отличается отличной детализацией и динамикой, начиная от средних частот и выше. Бас может показаться слегка слабоватым, но это вещь на любителя. В целом все-таки стоит признать окрас звучания близким к нейтральному, без выраженной «ламповости». Впрочем, у этого есть своя причина – штатно установленная лампа однозначно должна пойти под замену, если настолько дотошно подходить к звуку.

В целом же корректор вышел интересным, к тому же позволяющим не терять возможность работы с «цифрой» при всей положенной лампо-виниловой архаике.

Vincent PHO-111 — 4200 руб.

Фонокорректор Vincent PHO-111 и внешний адаптер питания.

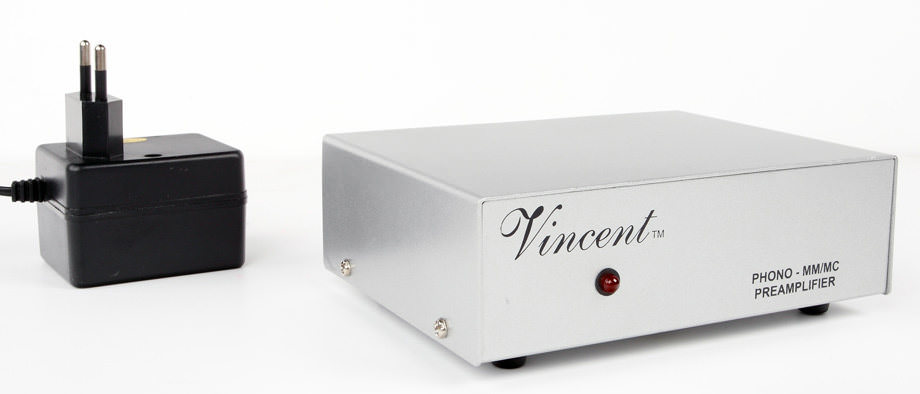

Небольшой легкий аппарат, у которого сразу определяется один недостаток: на передней панели расположен большой ярко-красный светодиод, указывающий на то, что корректор включен в сеть. А рассчитан он на постоянное включение. Такая подсветка может заметно мешать, даже если корректор установлен в стойке за усилителем — яркости для этого вполне хватит. И светодиод сильно выдается над поверхностью корпуса, заклеить его каким-то аккуратным кружочком не получится. Изготовление в целом сразу выдает бюджетный аппарат. Корпус из тонкого металла, совсем недорогой выносной блок питания, начинка — все очень экономно. Внутри одна несложная схема на операционных усилителях — совсем простая плата, бюджетные детали и не самый аккуратный монтаж. В плане функционала фонокорректор может работать как с ММ-, так и с МС-головками. Для ММ-головок предусмотрено два режима, позволяющих устанавливать емкость в 100 или 300 пФ. Для МС-головок никаких настроек нет.

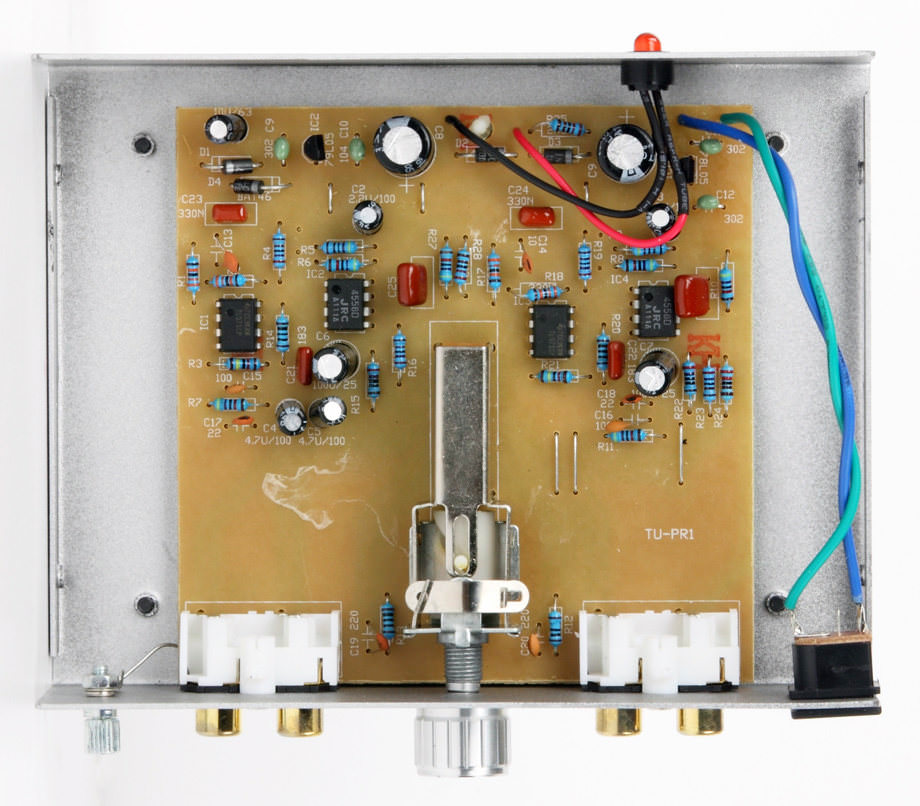

Простая схема, совсем недорогие комплектующие и не самый аккуратный монтаж.Задняя панель. Входные и выходные разъемы и переключатель режимов работы в виде поворачивающейся ручки.

Звук аппарата с ММ-головкой получается тембрально более-менее правильный, с неплохим но не очень точным басом, открытой серединой и неяркими верхними частотами. Звучание чуть суховатое и одновременно достаточно слитное. Подача более-менее сбалансированная, но в целом упрощенная. Детальность не очень высокая, динамика сглаженная. Сцена широкая, глубокая, многоплановая. Образы плотные, насыщенные, но неяркие. Воздух в сцене ощущается умеренно. Эмоции на записях чувствуются недостаточно полновесно, не хватает тонкости переходов и оттенков. При работе с МС-головкой почерк в целом сохраняется. В звуке появляется чуть большая детальность, наполненность нюансами, но менее стройно передается объем звука, теряется телесность и осязаемость. Такая подача не раскрывает потенциально сильных сторон МС-головок, да и те, хорошо мне знакомые головки, которые я использовал для теста, прозвучали блекло. В качестве ММ-фонокорректора аппарат можно пробовать использовать в сочетании с излишне резким, ярким трактом, в котором звуку не хватает плотности и слитности.

Как выбрать

При выборе проигрывателя довольно часто можно наблюдать тот факт, что фонокорректор уже встроен в систему. Однако это устройство ограниченно в диапазоне частот и не способно выдавать качественный звук. По этой причине многие любители ретро приобретают отдельные фонопредусилители (фонокорректоры). Качественное устройство должно соответствовать требованиям, представленным ниже:

Блок питания не должен фонить, при этом его питание может осуществляться как от сети, так и от аккумуляторов.
Поддержка головок ММ и МС. Однако если не планируется вклад больших денежных средств, можно обойтись и поддержкой ММ головки.
Следующий показатель – соотношение сигнал/шум. Идеальное устройство не добавляет собственных шумов к сигналу

В дорогих устройствах этот показатель находится в пределах 100 дБ, тогда как в аппаратах среднего ценового сегмента он представляет собой диапазон 20-40 дБ.
Стоит обратить внимание на входное сопротивление устройства. Как правило, это 47 кОм

Однако некоторые фонопредусилители способны настраивать этот показатель, поскольку большинство картриджей рассчитано на другой параметр сопротивления. Стоит обратить внимание на описание звукоснимающей головки – в нем указаны параметры, с которыми она работает.

Что касается производителей, то ниже представлен список тех компаний, которые заслуженно находятся в рейтинге лучших организаций по производству фонокорректоров:

Parasound. Ярким представителем этой компании является фонокорректор Zphono. Этот аппарат на рынке уже более 15 лет. Все благодаря тому, что качество звучания, которое выдает такое оборудование, довольно хорошее, а цена на него приятно радует. Это устройство снабжено трансформатором в экране из пермаллоя. Фонокорректор работает с ММ и МС картриджами, причем вход для них один — с переключателем на задней стенке оборудования.

Устройство фонокорректора

Фонокорректор — это первое устройство, в которое попадает обрабатываемый сигнал. Если фонокорректора нет, или он работает неправильно, становится неважным, какие присоединены на выходе усилитель и колонки. Хорошего звука уже не будет.

В процессе записи виниловой грампластинки производится коррекция частот записываемой музыки. Уровень высоких частот искусственным образом повышается, а уровень низких — понижается. Это делается для того, чтобы минимизировать количество шумов при воспроизведении с пластинки, и избежать перескакивания иглы с дорожки на дорожку.

При воспроизведении с винилового диска, происходит обратная трансформация сигнала. Восстанавливается исходный спектральный состав, понижая уровень высоких частот и повышая уровень низких. Также повышается общий уровень сигнала до значений необходимых для стандартного линейного входа.

Именно за эту обработку и отвечает фонокорректор. Первый стандарт по такой коррекции звука был создан в 1953 году, американской ассоциацией звукозаписывающей индустрии. Позднее в стандарт вводились изменения, но они не завоевали популярность. На данный момент большинство производителей фонокорректоров следуют первоначальному стандарту RIAA 1953 года.

Результат

Если описать одним словом — система стала звучать более натурально

То, что ранее не было важно — приобрело значение. Например, я убрал пробково-резиновый слипмат — и звучание стало более открытым

Попробовал ставить клэмп — и система отреагировала некоторой «зажатостью» звука. До модернизации система была более «грубой», менее чувствительной. Там подобные манипуляции никак не меняли характер звучания. Тем не менее я попытаюсь описать и звучание:

— повысилась точность и тонкость звучания. Начинаешь понимать, что дело не в яркости высоких или выпирающей середине (даже чуть-чуть), а в общем балансе, где каждый звук не доминирует, а создает звуковую картину, очень близкую к натуральной. Резюме: повысилась естественность звучания;

— появился бас на тех записях, где его было откровенно мало;

— замена безымянного межблочного кабеля на DH Labs с WBT-коннекторами подтвердило простую истину: в тракте не бывает второстепенных компонентов. Новый кабель прекратил чуть выпячивать верха, верхняя середина тоже успокоилась — тональный баланс звучания выровнялся и приобрел более натуральное звучание;

— фонокабель Pro-Ject Connect It, идущий в комплекте с проигрывателем Pro-Ject X1, вполне соответствует уровню проигрывателя, однако замена этого компонента на Ortofon 6NX-TSW 1010R показала: рост качества возможен. Улучшилась разрешающая способность, добавился «воздух», а еще выровнялся общий баланс звучания;

Что, напротив, вызвало дискомфорт? Для прослушивания на той же громкости, что и с ММ-головой, регулятор громкости надо увеличивать примерно на 1 час. Скажем, если ранее пластинка комфортно звучала при положении регулятора громкости на 10 часов, то теперь — на 11. Это говорит о том, что выходное напряжение фонокорректора Luxman E-200 меньше, чем у моего предыдущего фонокорректора PS Audio PS II MK5 (от К. Бабина).

Настройка обновленного винилового тракта заняла больше месяца. Около 40 часов заняла приработка иглы нового звукоснимателя. Поскольку я заменил два кабеля (фонокабель и межблочный), это заняло в сумме 15 дней. Кабели я менял не одновременно, а последовательно. Сделано это было для того, чтобы оценить степень влияния каждого кабеля на звук тракта.

Финальная настройка звукоснимателя производилась на слух после замены всех компонентов. Был уточнен прижимной вес иглы. Сейчас он равен 2,2 г. При рекомендованной производителем прижимной силе в 2,3 г. звучание показалось мне чуть жестковатым.

При внесении нового компонента в тракт я придерживался простого правила: никуда не спешить и оценивать звучание тракта с этим компонентом только после того, как я перестаю замечать изменение в звуке. То есть звучание всего тракта не менялось на протяжении нескольких прослушиваний. На это уходило от 5 дней и более.

Повторюсь: при замене того или иного компонента тракта первоначальное звучание никогда не совпадало с устаканившимся звуком. И еще: если происходит апгрейд какого-либо кабеля, новый претендент должен доказать свое преимущество. То есть тракт с новым кабелем должен звучать лучше. «Лучше» для меня — синоним слова «натуральнее».

Был ли ВАУ-эффект? Был. Как зазвучала старенькая мелодиевская пластинка в состоянии VG — «Времена года» А. Вивальди в исполнении Камерного оркестра Латвийской государственной филармонии п/у Т. Лифшица (С10-05143-44) — такого я не слышал. Масштаб сцены, как по фронту, так и в глубину, и звучание оркестра — потрясли!

Тема: Винил корректор от Никитина

Опции темы

Я бы поставил просто по одной TL431 на канал.

P.S. 1. Все, конечно, относится к тому варианту, который я собирал. 2. Если рокот у вертушки небольшой, лучше увеличить входной конденсатор до 1мкФ, применив тот же К50-29.

Trec это почти такие же электролиты как FILIPS, JAMICON. Отличие, что в холоде до меньшей температуры емкость сохраняют.

Поставлю наверно какие найду. Часть С2-29, часть МЛТ.

Рокот у вертушки конечно небольшой. Привод через пассик. Может имеет смысл на транзисторе КТ602 (на выходе повторителем стоит) организовать рокот фильтр для покоробленных пластинок?

Еще вопрос. Можно ли звукосниматель подключить между опорой на светодиоде, шунтированном емкостью и входом без разделительной емкости? Ведь в этом случае можно опору зашунтировать МБГО. На эту емкость не будут наводиться наводки 50гц.

Если именно такие как «FILIPS» или как «Rulicon», то наверное «лучше не надо

Т.е. такой каскад будет иметь вых.сопротивление, равное сопротивлению повторителя?

Выполнено как «двойное моно». Питание от аккумуляторов.

Здесь нет входного конденсатора, улучшена нагрузочная способность и уменьшена нелинейность входной ёмкости.

Pro-Ject Phono Box MM — 3500 руб. Приз симпатий.

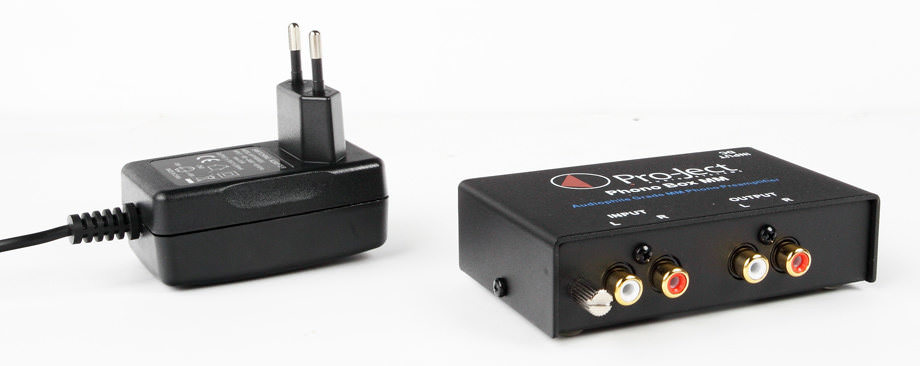

Pro-Ject Phono Box MM — фонокорректор и внешний блок питания.
