Внешняя антенна для 4g lte модема своими руками

Содержание

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

  • ƛ1 = 300/546 = 0.55 м = 550 мм;
  • ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

Для качественного приема цифрового сигнала размер каждого ребра биквадрата должен в точности соответствовать половине проецируемой ширины волны в поперечнике (или ее полудлины). В качестве материала может служить алюминиевая жила или медная трубка. Идеальным вариантом будет медная проволока 3 — 5 мм. У нее устойчивая геометрия и она хорошо гнется.

Сборка

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Важно! У готовой самодельной конструкции должна быть ровная плоскость. Чтобы ее соблюсти рекомендуется перед спайкой или креплением зафиксировать заготовки.

Рефлектор

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

  • расстояние между рефлектором и приемником составляет ƛmax/7;
  • площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
  • приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Важно! Учитывая, что из за «разрывов» фактическая площадь биквадрата меньше расчетной, в качестве исходной берется именно последняя. Во-первых, фактическую поверхность рассчитать невозможно

А во-вторых, такой подход гарантирует, что площадь рефлектора всегда будет >120% площади приемника.

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение

Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.

Какие жесткие диски подходят для PS3

На данный момент существует 3 типа накопителей, которые могут быть установлены внутрь вашей PS3.

Для начала выясним, какой жесткий диск стоит в PS3. Sony комплектовала свои приставки обычными HDD на 5400 оборотов в минуту, объем которых нам уже известен. К слову, они не изменили своим принципам и при создании PS4, где находится похожий накопитель.

Установка жесткого диска в PS3 Super Slim возможна только с учетом следующих нюансов: разъем SATA 2.0, форм-фактор 2.5 и толщина не более 9,5 мм

Последнее очень важно, так как диск побольше просто не поместится в лоток

Скорость работы диска напрямую влияет на резвость самой консоли и производительность в играх. То есть более мощный HDD может значительно ускорить работу системы и загрузку локаций в играх.

Аналогом HDD-диска является SSD. Такие накопители способны сравнять скорость работы консоли со скоростью ракеты, однако идеология консоли (недорогая платформа с минимальным апгрейдом) с покупкой такого жесткого диска ломается напрочь. И главным фактором в этом плане становится стоимость SSD.

Хороший SSD на 1-2 Тб обойдется чуть ли не дороже подержанной PS4. По мнению многих пользователей, это нерациональное расходование денег на цели, которые вряд ли себя оправдывают. Если проще, нет смысла платить около 10-13 тысяч рублей за то, чтобы игра грузилась не 20 секунд, а, например, 10.

Возможно ли переделать ТВ-антенну для 3G модема

Многие пользователи сегодня интересуются, можно ли изготовить антенну Харченко для 3G-модема своими руками или использовать обычную телевизионную антенну для подачи интернет-сигналов. Даже несмотря на то, что в состав этих двух приспособлений входит алюминий, использовать или переделывать ТВ-антенну для 3G-модема или сотового телефона крайне не рекомендуется, поскольку у них разный частотный диапазон. В результате этого качество связи будет намного хуже и ниже.

Таким образом, процесс изготовления антенны для мобильного Интернета своими руками вполне осуществим. Для этого нужно лишь изучить последовательность действий, описанную выше, и подготовить необходимые материалы.

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

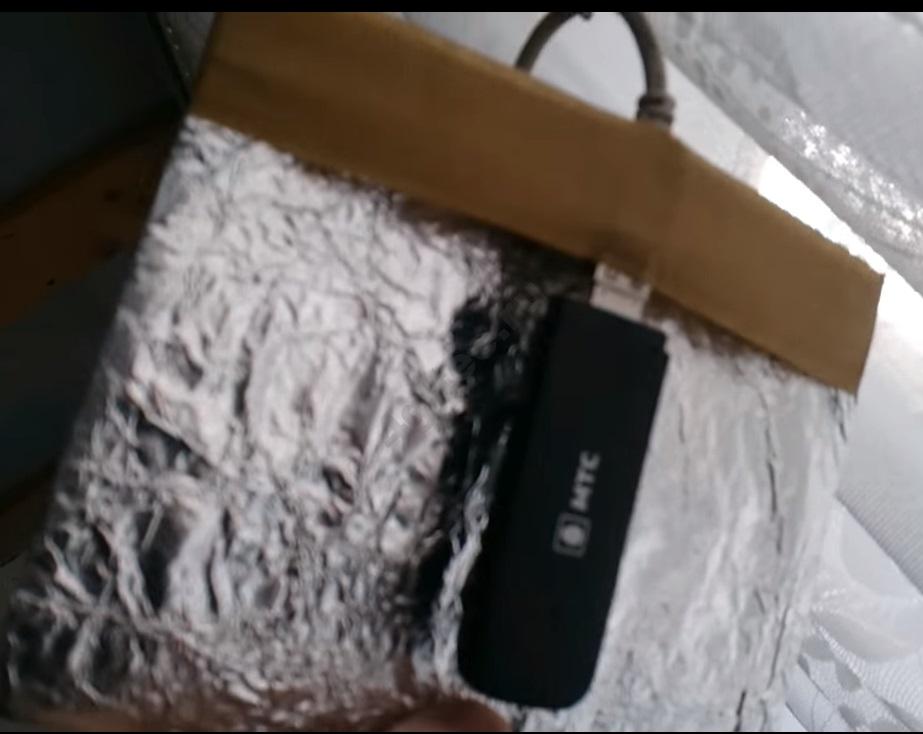

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

Внутренние и внешние антенны

В зависимости от типа конструкции и условий эксплуатации, антенные устройства подразделяются на:

  • Внутренние – или комнатные.
  • Внешние – или уличные.

Подсоединенный 3G модем через ЮСБ к компьютеру не всегда способен обеспечить высший уровень приема сигнала. Для его усиления стоит добавить наружную антенну. Уличные модели обычно монтируют на фасадах зданий, на высоких мачтах и крышах. Чем выше вы разместите приспособление, тем выше будет эффективность их работы.

Какие условия нужно соблюдать при установке:

  • Несущая опора и крепления должны быть прочными и надежными.
  • Конструкция должна быть защищена от воздействия неблагоприятных факторов окружающей среды.
  • Необходимо избегать изгибаний и закручиваний проводов.
  • Кабель должен надежно и прочно подсоединяться к антенне.

Комнатные антенны не способны обеспечить такого качественного усиления сигнала, как наружные.

Способ харченко

Недавно мы писали, как своими руками сделать антенну для приёма телевидения. Но знали ли вы, что аналогичным образом можно сделать самодельную антенну для 3G модема?

Нам потребуется:

  • Медный провод или проволока, потребуется участок примерно в 30 сантиметров;
  • Коаксиальный кабель сопротивлением 50 или 75 Ом;
  • Кусок фольги или DVD-диск в качестве рефлектора;
  • Инструменты: нож, паяльник, пассатижи, клей, линейка и карандаш;
  • Пластиковая крышка от бутылки для разделения антенны от рефлектора.

По теории, которую в книге непросто найти, диаметр проволоки рамки должен составлять 0,016 – 0,02 максимальной длины волны. Для частот телевидения времен СССР составило:

  1. 1 – 5 (49 – 100 МГц) каналы: 120 – 100 мм.
  2. 6 – 12 (174 – 230 МГц) каналы: 34 – 27 мм.

Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

  • узконаправленные;
  • секторные;
  • всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

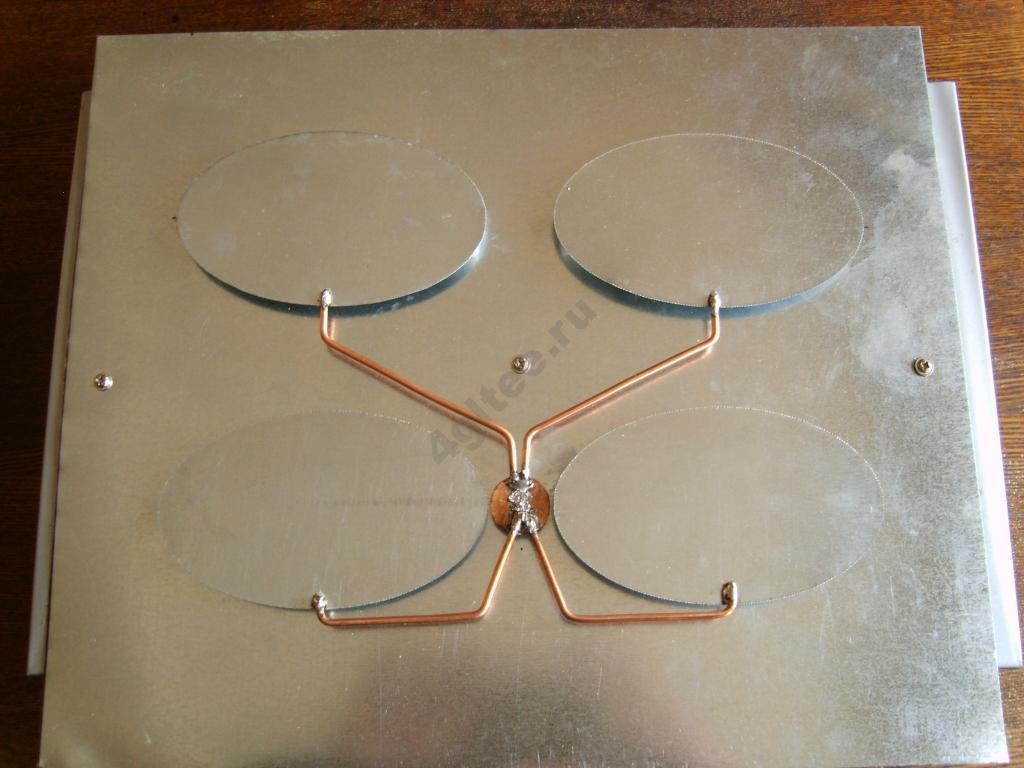

Панельная антенна 4g своими руками

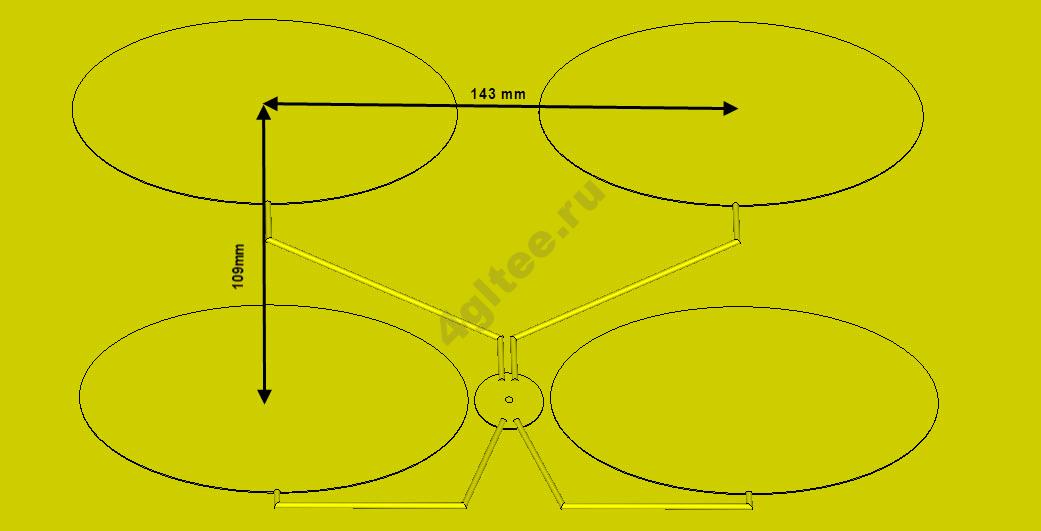

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

  • Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
  • Моток медной проволоки диаметром 2 мм.
  • Кусок медной фольги для вырезания пятачка диаметром 21 мм.
  • Пенопласт под патчи.
  • Клей для приклеивания патчей к пенопласту.

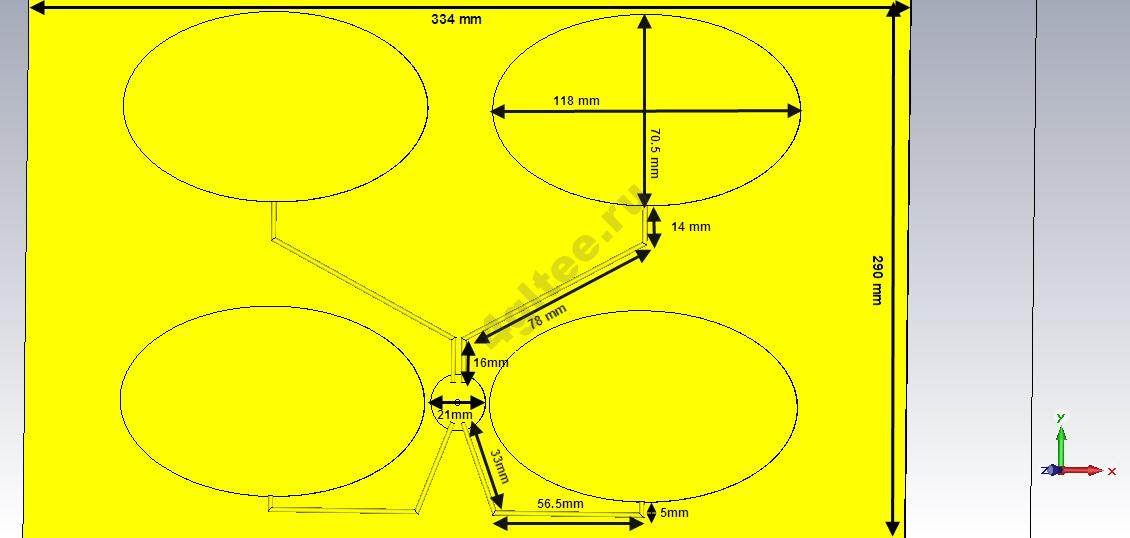

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

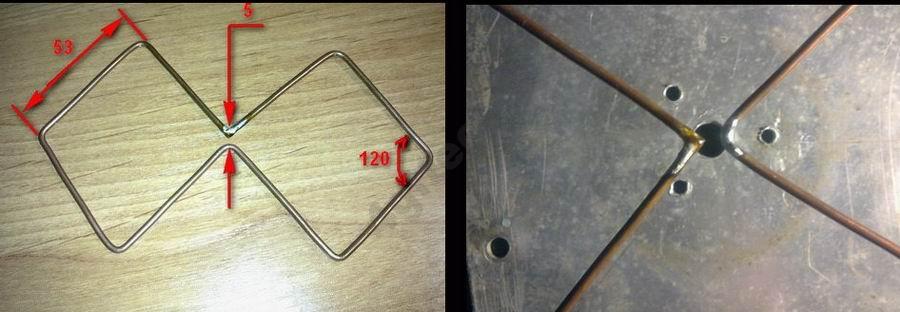

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

https://youtube.com/watch?v=ZCYXnm1JhSg

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.

Сборка 3G- антенны для 2100 МГц

Для сборки понадобится:

  • медная фольга, толщиной 0,3-0,5 мм
  • стержень М6-М10 с резьбой не менее 45 см
  • 12 гаек под диаметр стержня
  • Коаксиальный кабель – 2 отрезка по 10метров
  • Переходник Pigtail – 2 шт
  • TV-разъёмы – 2 шт
  • Шуруповерт со сверлами
  • Паяльник с припоем
  • Ножницы
  • Плоскогубцы

Также понадобится точная линейка, маркер и изолента.

Шаг №1 – подготовка элементов для антенны

1

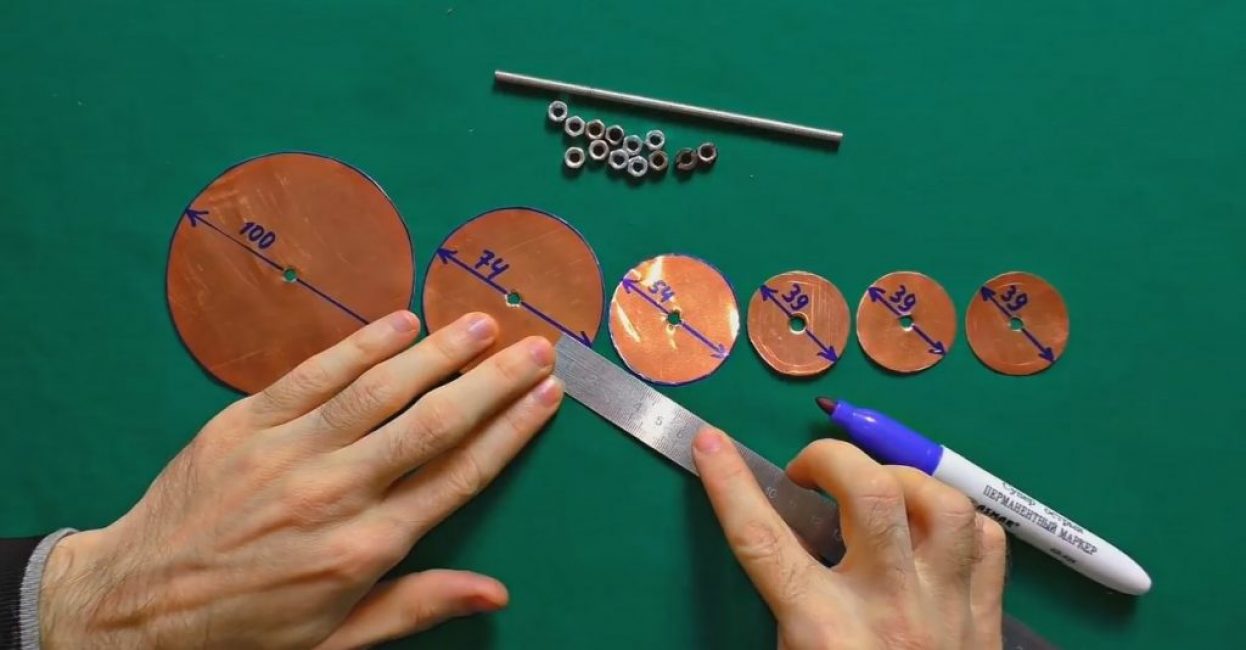

Для того чтобы точно вырезать круги правильной геометрической формы, нужно вначале заготовку отцентровать, т.е. просверлить центры кругов, и по ним с помощью циркуля сделать разметку.

2

Медная фольга хорошо режется обычными ножницами. Размеры берём согласно схеме на фото ниже.

Точность с погрешность не более 1мм

3

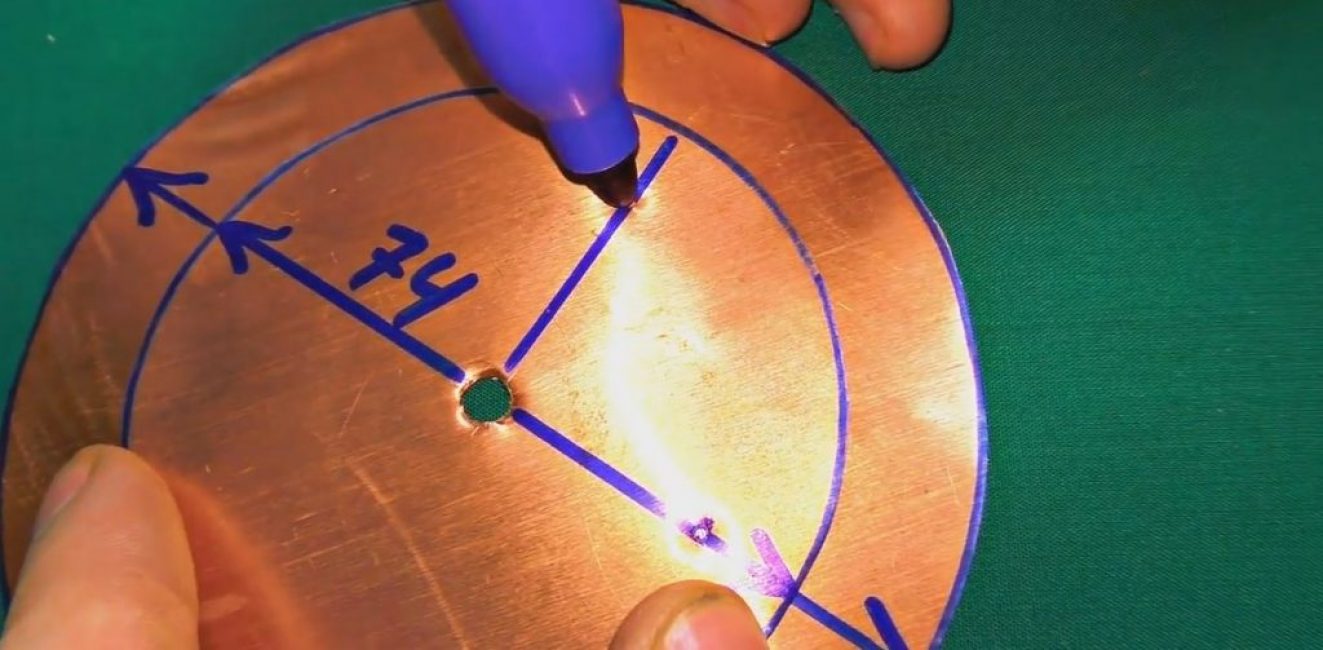

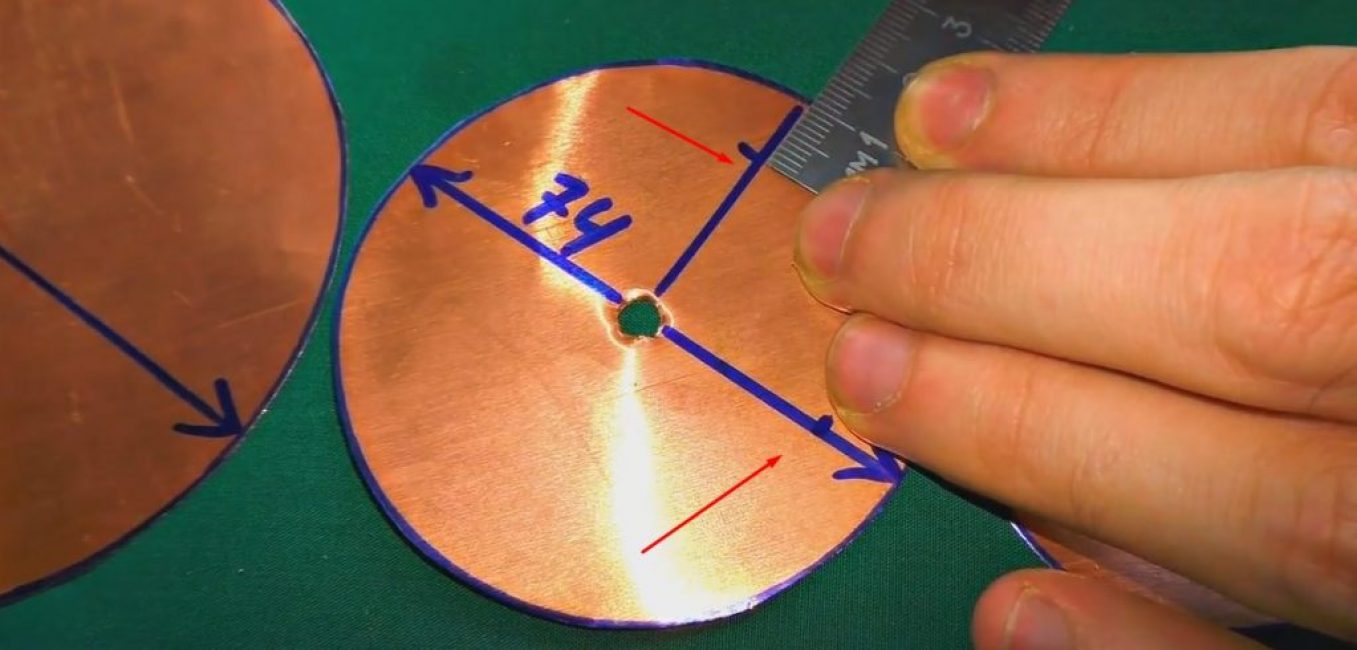

Далее размечаем места соединения антенны с коаксиальными кабелями. Для этого предпоследний круг R74 размечаем, — отступаем 11 мм от окружности. Таких пометок нужно сделать 2 шт., при этом находится они должны строго перпендикулярно по радиусу.

11мм – 2 шт., строго перпендикулярно по радиусу

4

Шуруповертом сверлим в круге R74 отверстия под центральную жилу коаксиального кабеля (2 мм). Затем это круг накладываем на круг R100, и через отверстия маркером делаем отметки отверстий под крепление TV-кабеля.

Разметку по месту сделать проще

5

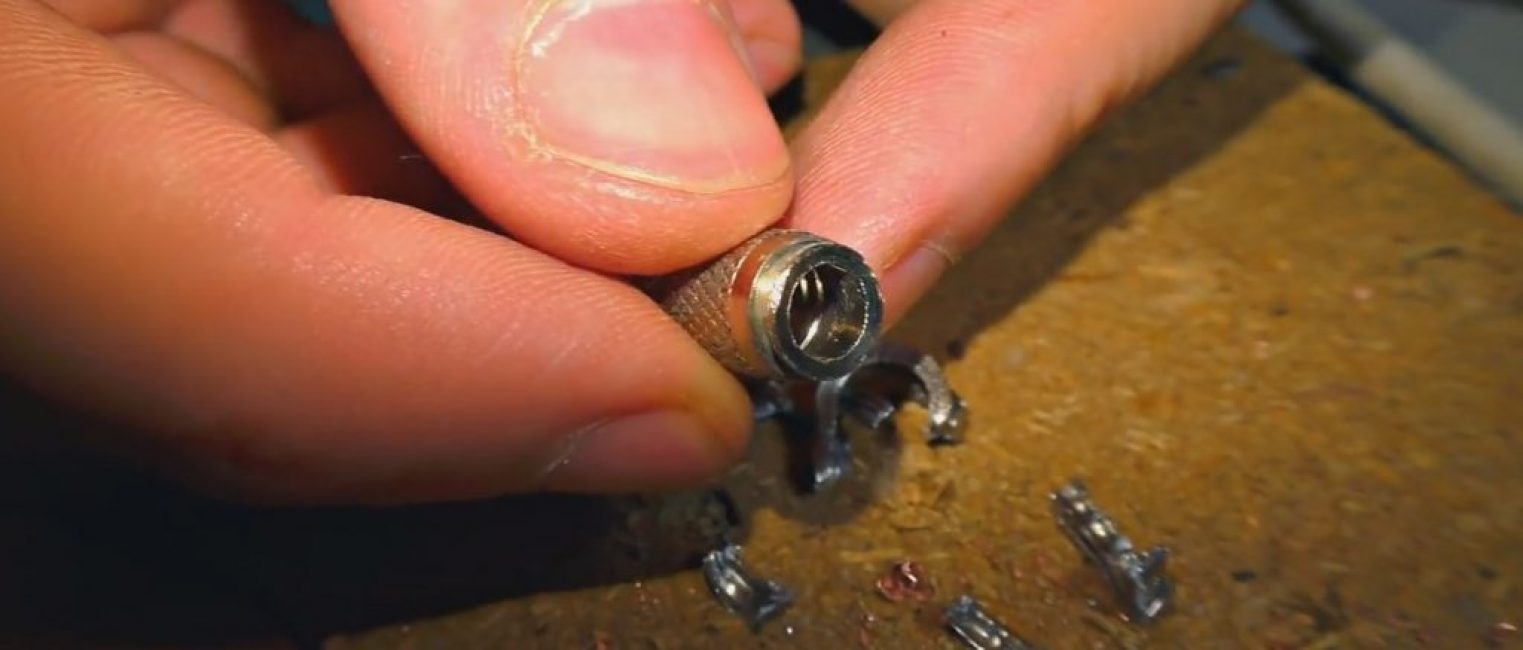

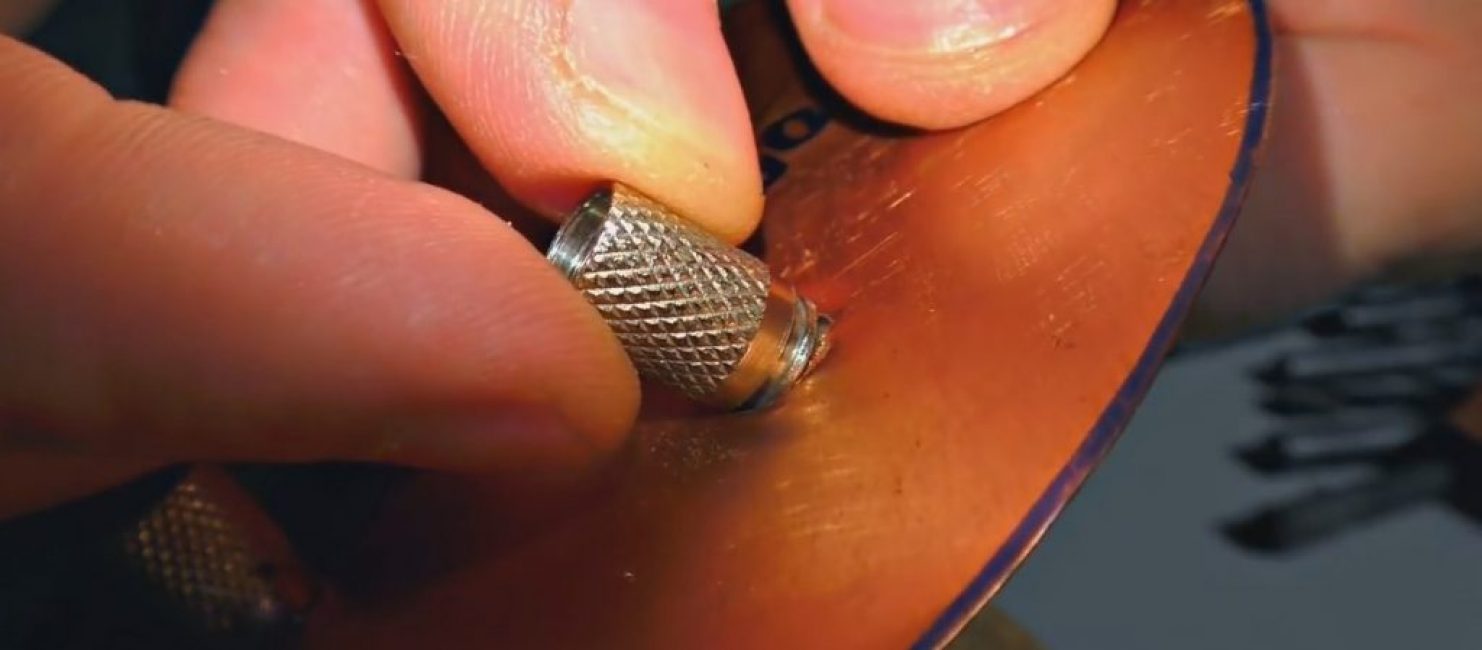

Засверливаем R100 и в полученные отверстия ввинчиваем разъёмы так, как показано на фото ниже.

Лишнее с разъёма удаляем

Фиксируем разъёмы в круге R100

Шаг №2 – сборка антенны

Стараемся сделать без погрешностей

1

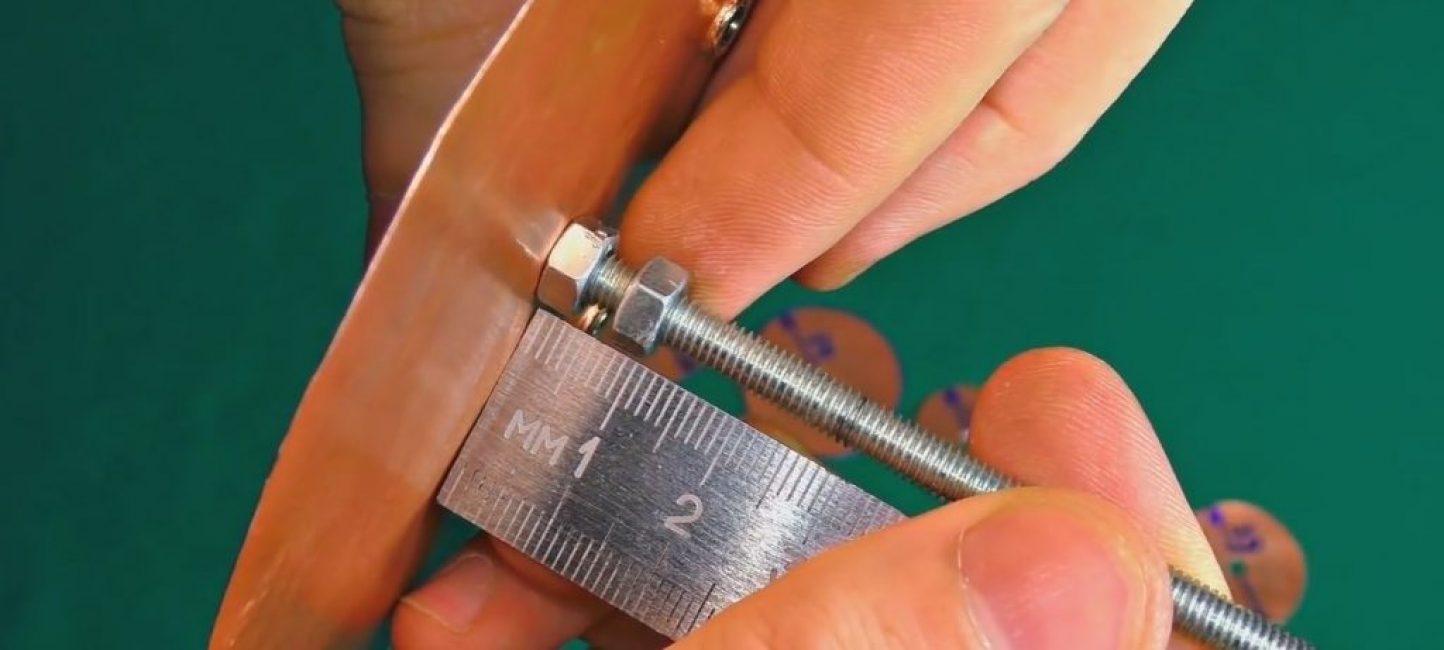

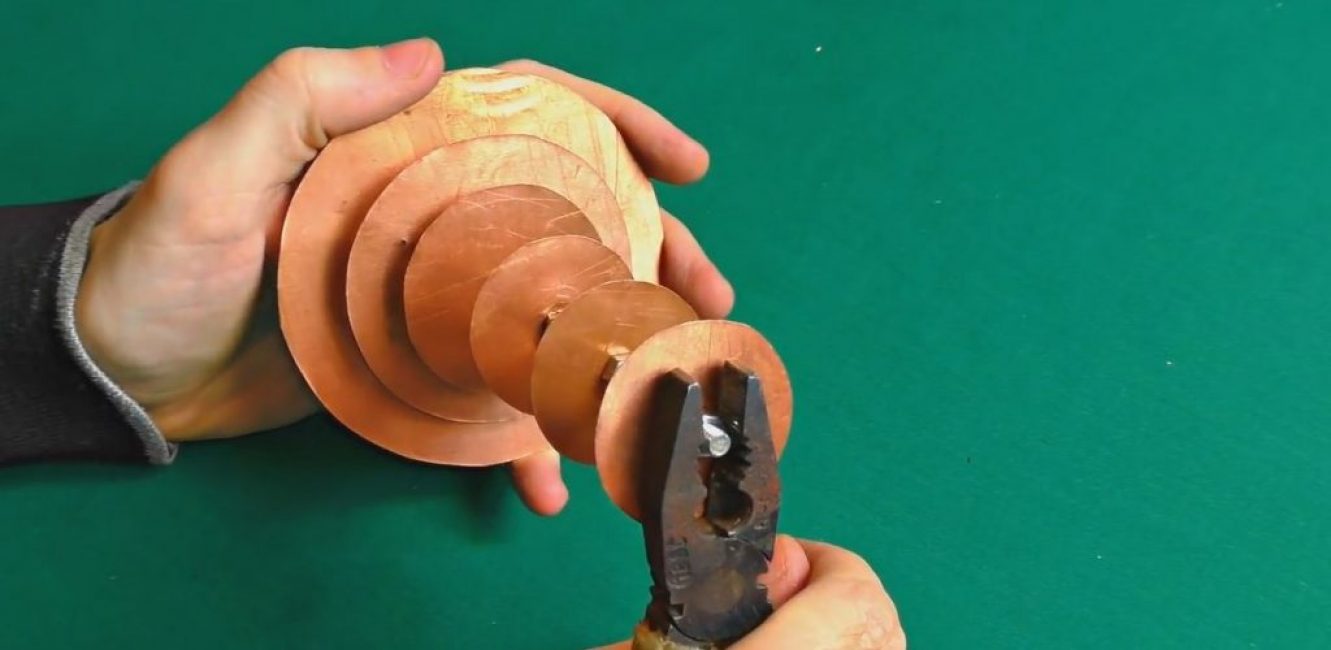

С помощью двух гаек фиксируем на стержне круг R100 в соответствии с размерами, указанными на фото выше. Не забываем гайки, как следует подтянуть.

Затягиваем крайнюю гайку

2

Аналогичным способом собираем всю конструкцию.

Шаг №3 – подключение антенны к адаптеру

Устанавливаем кабели на место

1

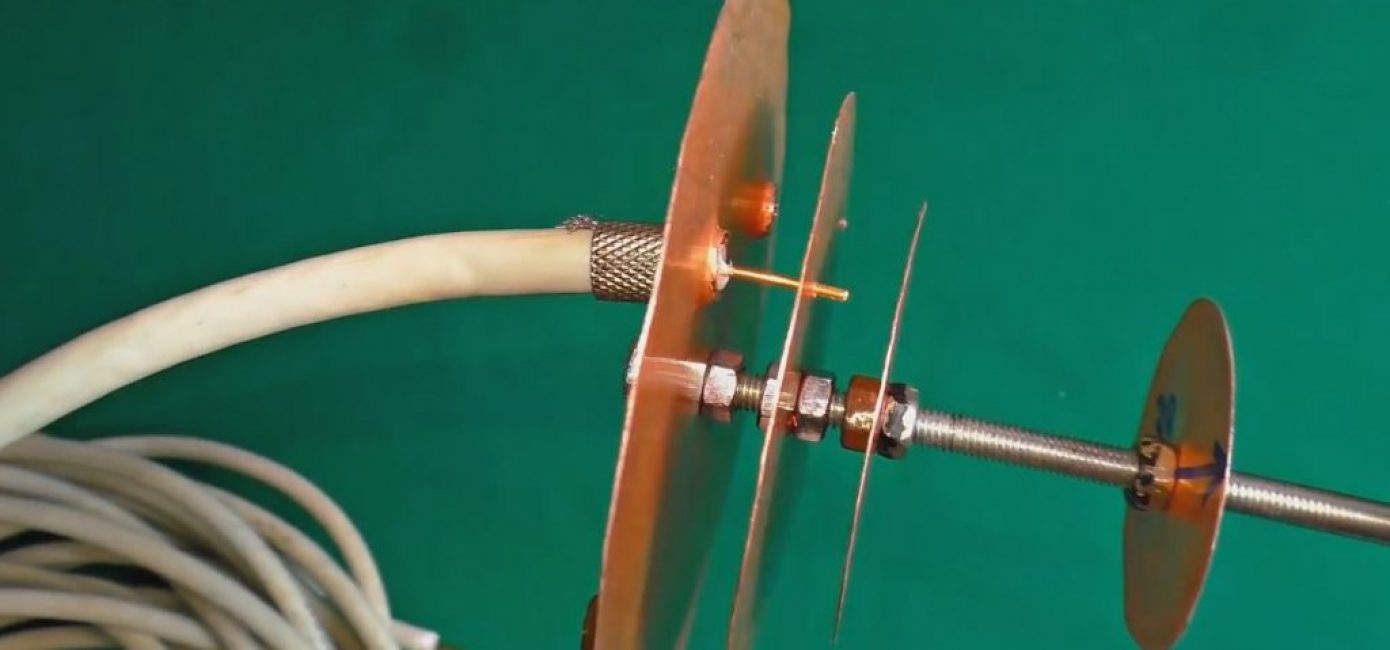

Зачищаем концы у коаксиальных кабелей. Вставляем в подготовленные разъёмы. Центральные жилы кабелей должны попасть в отверстия (2 мм) круга R74.

Немного флюса и припоя

2

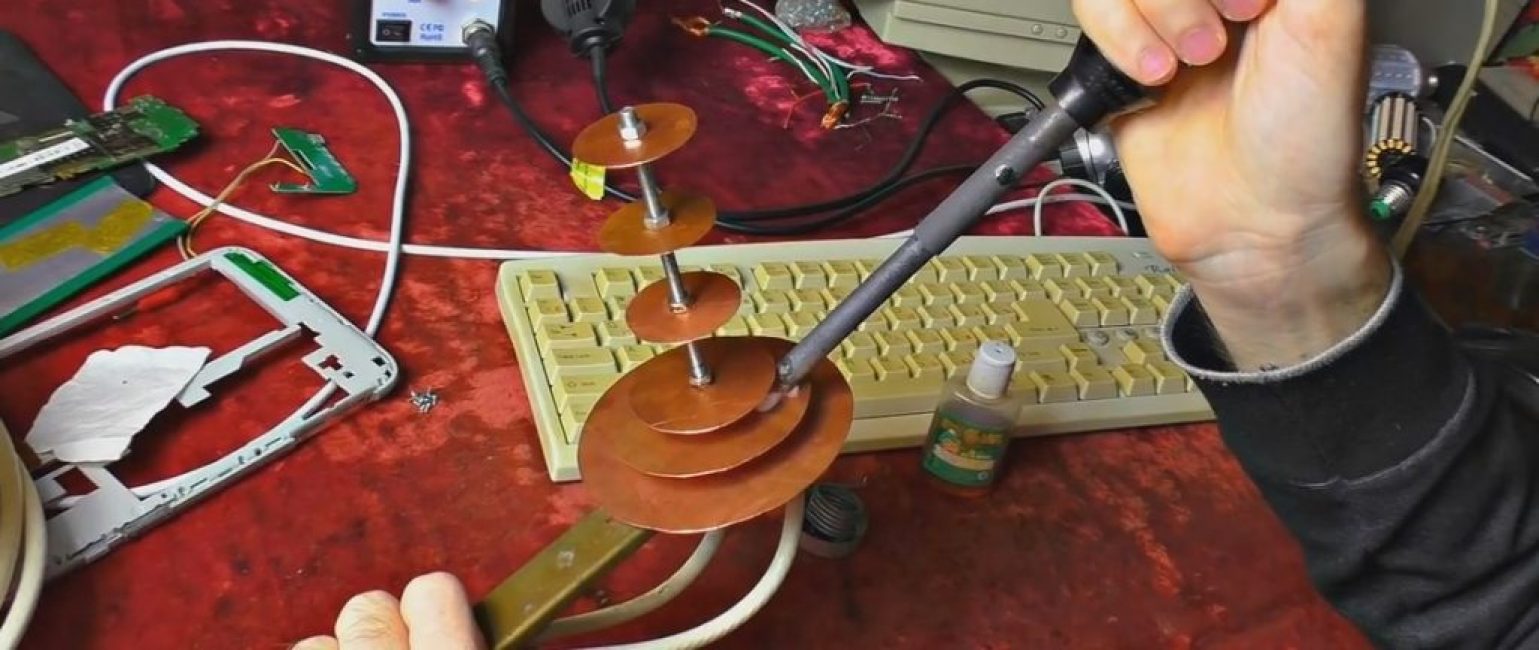

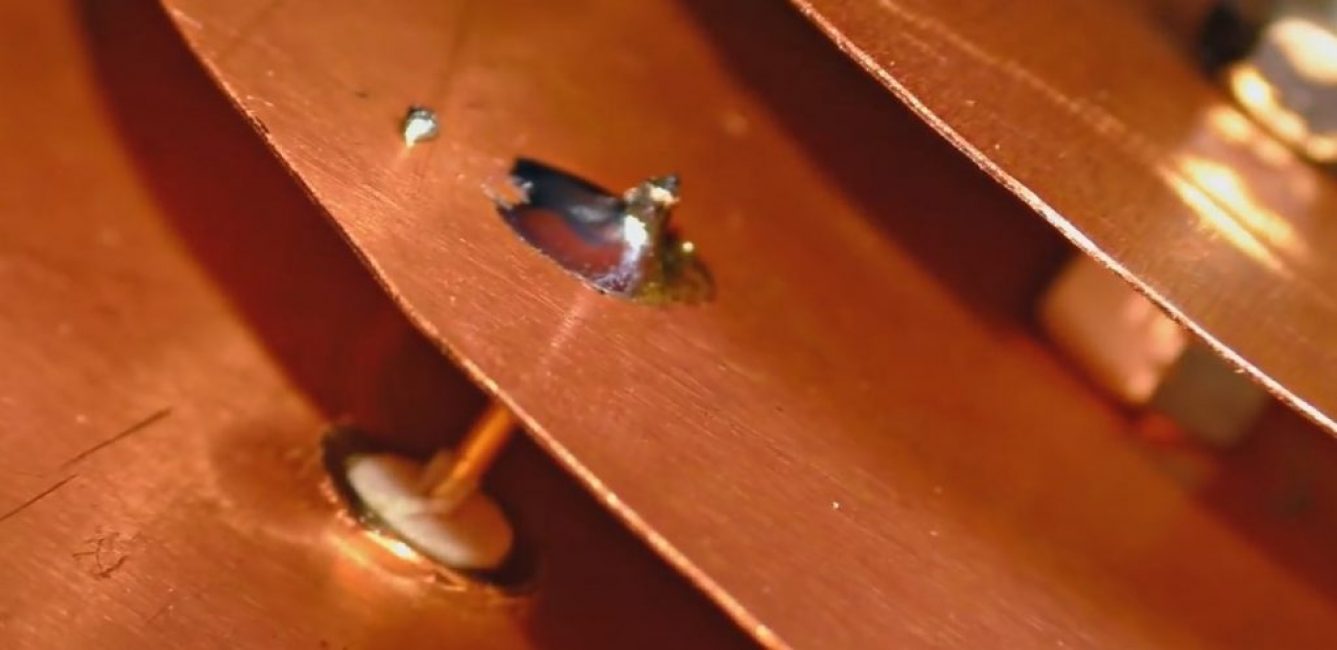

Центральные жилы припаиваем ко второму кругу (R74).

3

Загибать кончики центральной жилы нельзя, — может произойти потеря мощности антенны.

Оставляем так, как есть

4

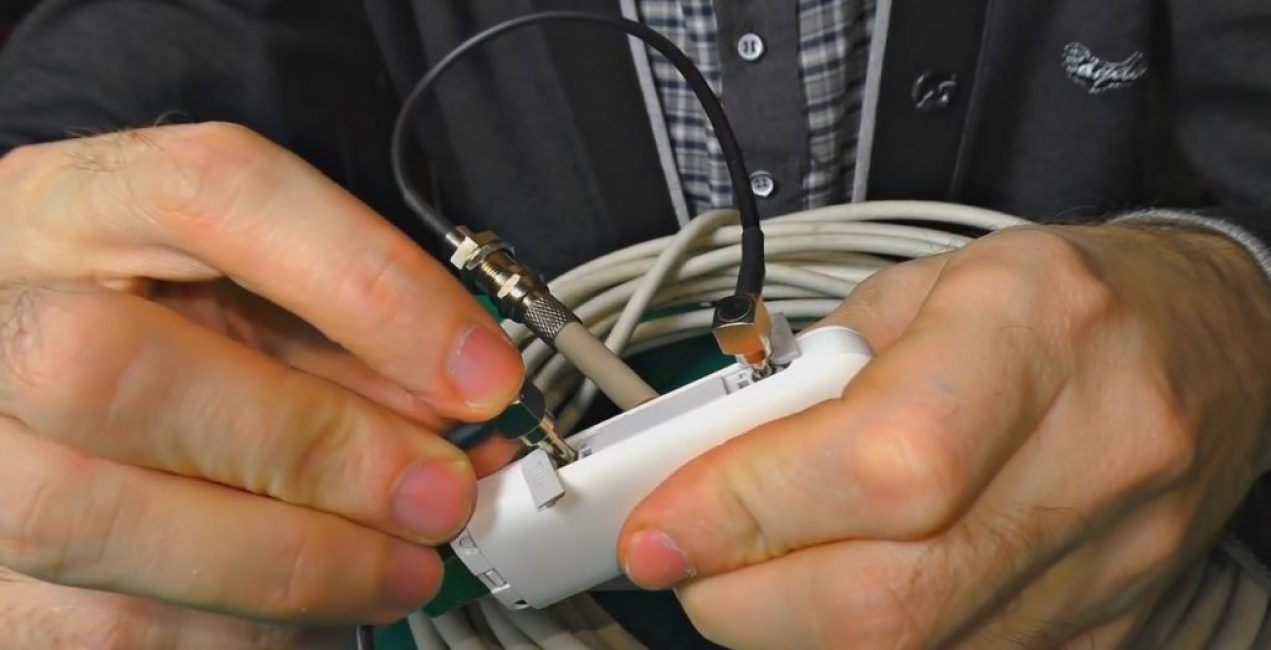

Антенна готова, осталось только её подключить к адаптеру. Для этой цели используем переходники Pigtail.

Pigtail-переходник


Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Как подобрать антенну для модема

Если вместо изготовления самодельной 3g антенны было решено устанавливать покупную, потребитель должен иметь представление о критериях выбора лучшего устройства:

В первую очередь нужно знать, для какой частоты выбирается установка. Если в местности присутствует сигнал джи 4, лучше выбрать модем для него

Важно не забывать, что у двух наиболее популярных операторов, предоставляющих 4G (lte), разные частоты: Мтс работает с волнами в 2600 мегагерц, а Мегафон – 800. Выбрать оператора можно, сравнив качество покрытия конкретной местности, опираясь на информацию на сайтах компаний и отзывы потребителей. 3G работает с волнами в 2100 МГц

Кроме того, есть антенны, работающие с большим диапазоном частот, но усилительный коэффициент у таких устройств ниже. Они подойдут для эксплуатации в условиях, когда надо усилить средний сигнал, но не при слабом или полном его отсутствии. Часто у потребителей стоит выбор между установками YAGI и MIMO. Изделия первого вида имеют высокий усилительный коэффициент (11-17 единиц) и требуют всего одного гнезда для подключения. Если у модема два гнезда, подсоединять разрешается к любому. У MIMO коэффициент меньше (примерно 9), но при работе с 4G они демонстрируют значительное увеличение скорости работы интернета. Для использования с 3g они вообще не предназначены, соответственно, в этом случае предпочтение отдается YAGI. При работе с 4G нужно ориентироваться на силу сигнала: если время от времени он исчезает совсем, стоит предпочесть модель YAGI

3G работает с волнами в 2100 МГц. Кроме того, есть антенны, работающие с большим диапазоном частот, но усилительный коэффициент у таких устройств ниже. Они подойдут для эксплуатации в условиях, когда надо усилить средний сигнал, но не при слабом или полном его отсутствии. Часто у потребителей стоит выбор между установками YAGI и MIMO. Изделия первого вида имеют высокий усилительный коэффициент (11-17 единиц) и требуют всего одного гнезда для подключения. Если у модема два гнезда, подсоединять разрешается к любому. У MIMO коэффициент меньше (примерно 9), но при работе с 4G они демонстрируют значительное увеличение скорости работы интернета. Для использования с 3g они вообще не предназначены, соответственно, в этом случае предпочтение отдается YAGI. При работе с 4G нужно ориентироваться на силу сигнала: если время от времени он исчезает совсем, стоит предпочесть модель YAGI.

Важно! Иногда практикуют размещение пары YAGI-агрегатов с применением технологии MIMO, объединяющее преимущества обоих способов. Монтаж такой конструкции будет стоить вдвое дороже, чем установка одиночной антенны. Установка MIMO


Установка MIMO

Антенны для телевизора

Телевидение метрового диапазона практически отсутствует, и зигзагообразная антенна Харченко для приема этих каналов не применялась из-за больших габаритов. Поэтому в этой статье рассказывается только о применении её для ДМВ и DVB-T2.

Улучшение приёма ДМВ

Для приёма ДМВ диапазона зигзагообразная антенна имеет следующие размеры:

  • L1 (внешняя сторона квадрата) – 141.8 мм;
  • L2 (внутренняя сторона квадрата) – 135.6 мм;
  • L3 (длина рамки) – 397.4 мм;
  • L4 (ширина рамки) – 198.7 мм;
  • L5 (зазор для подключения) – 8.4 мм;
  • D (высота стоек) – 65 мм;
  • B (ширина экрана) – 565 мм;
  • H (длина экрана) – 565 мм;
  • диаметр проволоки – 9.6 мм;
  • количество проволоки – 1166.9 мм.

Она получается достаточно широкополосной и не требует дополнительной настройки. Подключается с помощью куска телевизионного кабеля. Волновое сопротивление – около 50 Ом. Антенна хорошо согласуется с коаксиальным кабелем сопротивлением как 50, так и 75 Ом. Для улучшения широкополосности её можно изготовить не из проволоки, а из медной или алюминиевой полосы и соединить заклепками. Медную полосу можно дополнительно пропаять. Длина полосы считается между отверстиями для заклепок.

Если воспользоваться антенным усилителем, то второй квадрат не нужен, можно взять только один.

Улучшение приёма Т2

Цифровое ТВ DVB-T2 ведется на частотах ДМВ диапазона на каналах 21-69 способом мультиплекс. Следовательно, конструкция для Т2 нужна тех же размеров, что и антенна для цифрового телевидения диапазона ДЦВ. Однако современные телевизоры при слишком сильном сигнале блокируют его. Поэтому, если передатчик для T2 находится слишком близко, а вы хотите использовать старую рамку для DVB-T2, то может потребоваться более слабый усилитель для цифрового телевидения, придется отрезать один квадрат или снять экран с обратной стороны. Можно также сделать такое устройство для t2 своими руками или использовать антенну для цифрового ТВ, сделанную в виде круга, длиной 555 мм. Для цифрового ТВ этого достаточно.

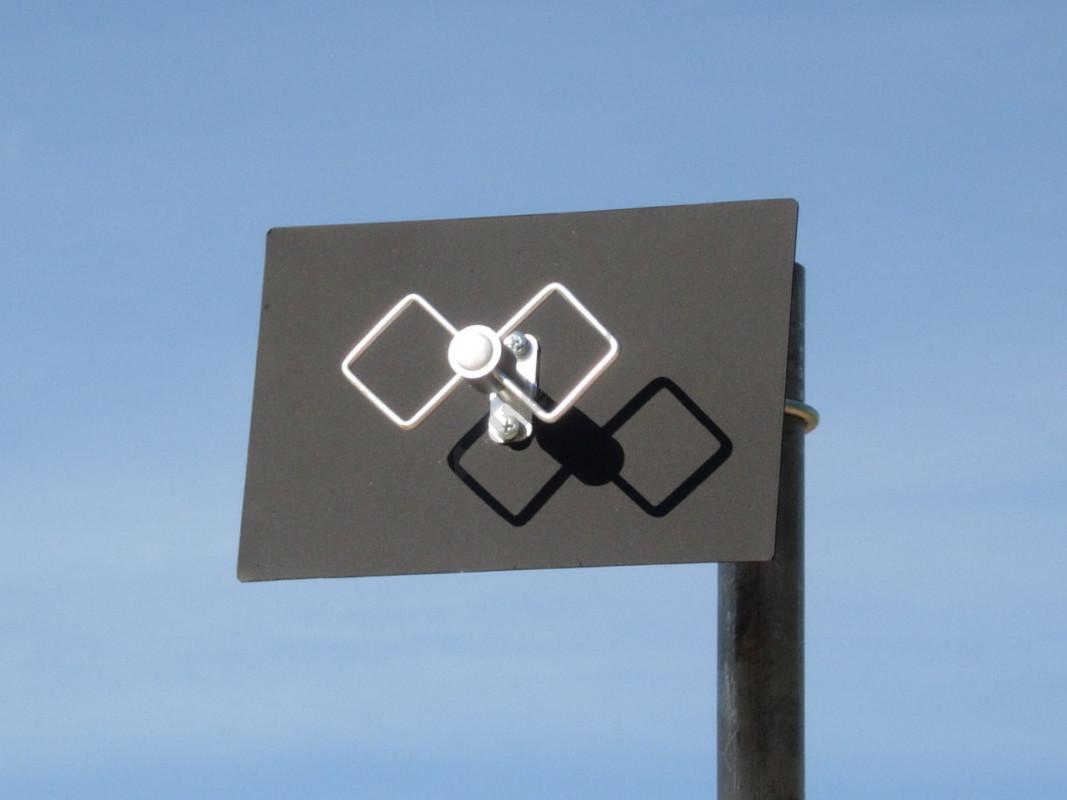

Описание самодельного приемника

При соответствующих настройках самодельная антенна 3G или вместе с биквадратом одновременно может выступать в роли приемника и усилителя. Биквадрат является разновидностью рамочных антенн, которые входят в группу зигзагообразных. Изобрел его российский ученый Владимир Харченко. Впервые его использовать начали во второй половине 20-го века, чтобы «ловить» сигналы телевизионных передач. Ученые настроили это устройство на частоту 14 МГц, придали ей необходимое положение и стали получать сигналы из Соединенных Штатов Америки.

Обратите внимание! На сегодняшний день панельную антенну биквадрат для 3G можно купить в специализированном магазине или же сделать такое нехитрое приспособление своими руками. Согласно многочисленным расчетам и экспериментам В. Харченко, по выходным данным даже сделанная антенна для Интернета своими руками способствует усилению работы цифровых устройств, которые функционируют на основе мобильных платформ

Без рефлектора прием сигнала увеличивается до 4-5 дБ, а с его внедрением показатель увеличивается до 7-10 дБ

Согласно многочисленным расчетам и экспериментам В. Харченко, по выходным данным даже сделанная антенна для Интернета своими руками способствует усилению работы цифровых устройств, которые функционируют на основе мобильных платформ. Без рефлектора прием сигнала увеличивается до 4-5 дБ, а с его внедрением показатель увеличивается до 7-10 дБ.

Направленные устройства

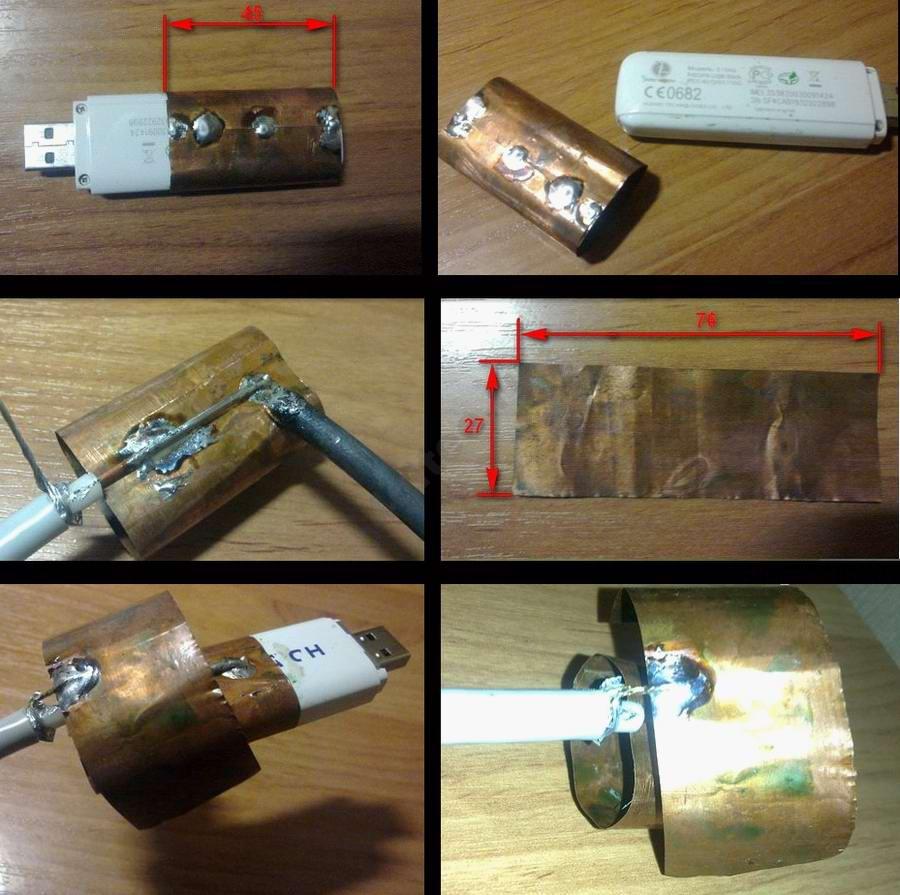

Когда сигнал на модеме есть, но является недостаточно сильным, рекомендуется использовать нехитрые устройства, чтобы усилить мощность приема мобильного Интернета. Данный метод заключается в том, чтобы получше расположить 3G-модем и направить его антенну в сторону вышки. Использовать для этих целей можно такие подручные материалы:

  • жестяную банку;
  • старую кастрюлю;
  • посуду или простой DVD-диск.

К примеру, если рассматривать баночную антенну, то здесь следует только пробить отверстие у основания банки или в ее дне. Это нужно, чтобы закрепить модем, правильное направление которого усилит сигнал.

Внешняя антенна

Также нужно выбрать оптимальную точку направления сигнала. В качестве изоляции следует использовать изоленту, которая будет предотвращать попадание влаги на микросхемы и соединения проводов.

Важно! Категорически запрещено заматывать слоями место около встроенного уловителя, поскольку это приведет к ухудшению сигнала, в результате чего все усилия пойдут насмарку. В роли рефлектора может выступить лист металла, который желательно немного закруглить для концентрации сигнала в одной точке

За неимением металлического листа можно взять обыкновенный картон, основание которого следует обклеить фольгой для отражения сигналов

В роли рефлектора может выступить лист металла, который желательно немного закруглить для концентрации сигнала в одной точке. За неимением металлического листа можно взять обыкновенный картон, основание которого следует обклеить фольгой для отражения сигналов.

Антенна Харченко для 3G

Несмотря на то, что устройство было изобретено в середине 20-го века, ее конструкция нисколько не изменилась, как и популярность. Принцип работы заключается в том, чтобы улавливать электромагнитные волны, по которым осуществляется передача мобильного Интернета.

Преимущество данной конструкции заключается в дальности работы, поскольку происходит многократное отражение сигнала в атмосфере. Волны огибают препятствия, в результате чего

Антенна «двойное кольцо»

Следующий способ создания самодельной антенны сложнее в исполнении, но даёт больший эффект. Для его выполнения потребуется:

  • Медная проволока или провод;
  • Рефлектор – плоская длинная консервная банка, кусок фольги и т.д;
  • Коаксиальный кабель с сопротивлением 75 Ом;
  • Короткая металлическая трубка, в которую можно продеть кабель;
  • Разъём для подключения антенны к модему;
  • Инструменты: паяльник, нож, линейка и карандаш.

Подробная инструкция по изготовлению:

  • Поищите в Интернете схему Bi-Loop антенны для 3g модема – на ней вы увидите похожую на антенну Харченко конструкцию, но в виде двух колец;
  • Сделать карандашом на проволоке разметку: для волн длиной 2050 МГц длина каждого кольца должна составлять примерно 146 мм;
  • Аккуратно согнуть из проволоки двойное кольцо. Также можно изготовить два кольца с зазорами длиной примерно 3 мм и припаять их концами друг к другу, оставив зазоры открытыми;
  • Изготовить рефлектор. Минимальные размеры: высота – 120 мм, ширина – 170 мм. Подойдёт любая металлическая панель, из подручных средств можно использовать фольгу или жесть от консервной банки;
  • Проделать посередине рефлектора отверстие, через которое вставить металлическую трубку -со стороны соединения с антенной длина трубки должна составлять примерно 18 мм! Припаять трубку к рефлектору с другой стороны;
  • Разделить ножом кабель: экран следует запаять, а проводник слегка оголить;
  • Продеть кабель в трубку и припаять к ней антенну: верхнюю часть следует припаять к проводнику, а нижнюю – к медной трубке;
  • Запаять трубку и оплётку кабеля;
  • Дополнительно для усиления сигнала можно использовать спутниковую тарелку, установив готовую антенну на кронштейн;
  • Другой конец кабеля следует соединить с разъемом для подключения к модему с помощью паяльника;
  • Подключить антенну к модему.

Модель из банки

Делается антенна для 3G-модема своими руками из пивной банки довольно просто. В первую очередь для усиления сигнала подбирается усилитель операционного типа, который можно приобрести в любом магазине радиотехники. Непосредственно в банке для него необходимо сделать отверстие. При этом крышка для работы не понадобится. Кабель с этой целью можно использовать коаксиального типа. Однако для лучшей передачи сигнала применяются диффузоры с высокой пропускной способностью. Также они могут значительно повышают частотность устройства. Чтобы установить диффузор к антенне, можно воспользоваться паяльной лампой. Еще антенна для 3G-модема своими руками из банки может делаться при участии регулятора.

Похожие записи:

Как правильно вешать люстру на крюк или кронштейн самостоятельно Mysql workbench, учебное пособие: полное руководство по инструменту субд Какие бывают кабеля для зарядки, чем отличаются Провод мгшв Электрика до штукатурки или после 7 нет и 3 да Gx53 светильник для натяжных потолков и что нужно о нем знать
