Программируемые контроллеры Siemens

Данный тип устройств востребован в самых различных областях – металлургии, машиностроении, химической и пищевой промышленности, логистике. Программируемые контроллеры Siemens представлены двумя основными сериями — LOGO! и Simatic. Каждая модель имеет следующие технические и эксплуатационные характеристики:

LOGO!Эта линейка периферийных устройств и контроллеров Siemens отличается небольшими размерами и универсальностью применения. ПЛК используются для изготовления устройств с автоматизированным управлением, которые предназначены для логического анализа данных. Модули взаимодействуют между собой с помощью встроенных в память команд. Контроллеры управляются посредством специализированного программного обеспечения (LOGO! Basic) или встроенной клавиатуры. Еще одним преимуществом ПЛК линейки LOGO! является невысокая стоимость, благодаря которой эта серия считается оптимальным решением для разработки новых систем или полномасштабного обновления уже существующих.

Блоки питания Siemens

Источники энергии обеспечивают бесперебойную работу промышленного оборудования. В линейку Siemens SITOP входят серии Smart, Compact, Modular и LOGO!Power. Все реализуемые нами блоки питания имеют сертификат соответствия ГОСТ Р и следующие эксплуатационные особенности:

  • высокий КПД;
  • точную стабилизацию и минимальные пульсации выдаваемого напряжения при неустойчивых входных показателях;
  • разделение входных и выходных цепей с помощью гальванического элемента;
  • работу в условиях естественного охлаждения.

Ниже представлено подробное описание моделей SITOP Siemens:

  • LOGO!Power. Изготавливаемые в виде компактных логических модулей, устройства этой линейки могут принимать широкий диапазон входных напряжений переменного тока. Источники питания способны работать в условиях нестабильной нагрузки, выдавая напряжение от 5 до 24 вольт.
  • Smart и Compact. Компактные источники питания, обладающие высокой перегрузочной способностью (до 150%). Они эффективно защищают оборудование от коротких замыканий, скачков напряжения и перегрузок в цепи.
  • Modular. Блоки питания Siemens этой марки обладают модульной конструкцией. Они дополняются различными компонентами, которые обеспечивают возможность резервирования, буферизации, управления и анализа сетевых параметров. В базовую комплектацию входят стабилизированный источник питания с одно- , двух- или трехфазным входным напряжением переменного тока. Выдаваемое блоком выходное напряжение не превышает 24 вольт и имеет силу тока 5-40 ампер. Все блоки питания серии SITOP Modular выпускаются и реализуются в компактных металлических корпусах и имеют уровень защиты IP20. Монтируются устройства на профильные шины, соответствующие стандарту DIN.

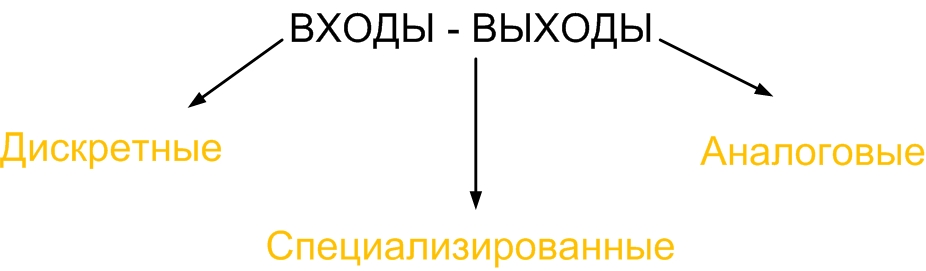

Входы и выходы ПЛК

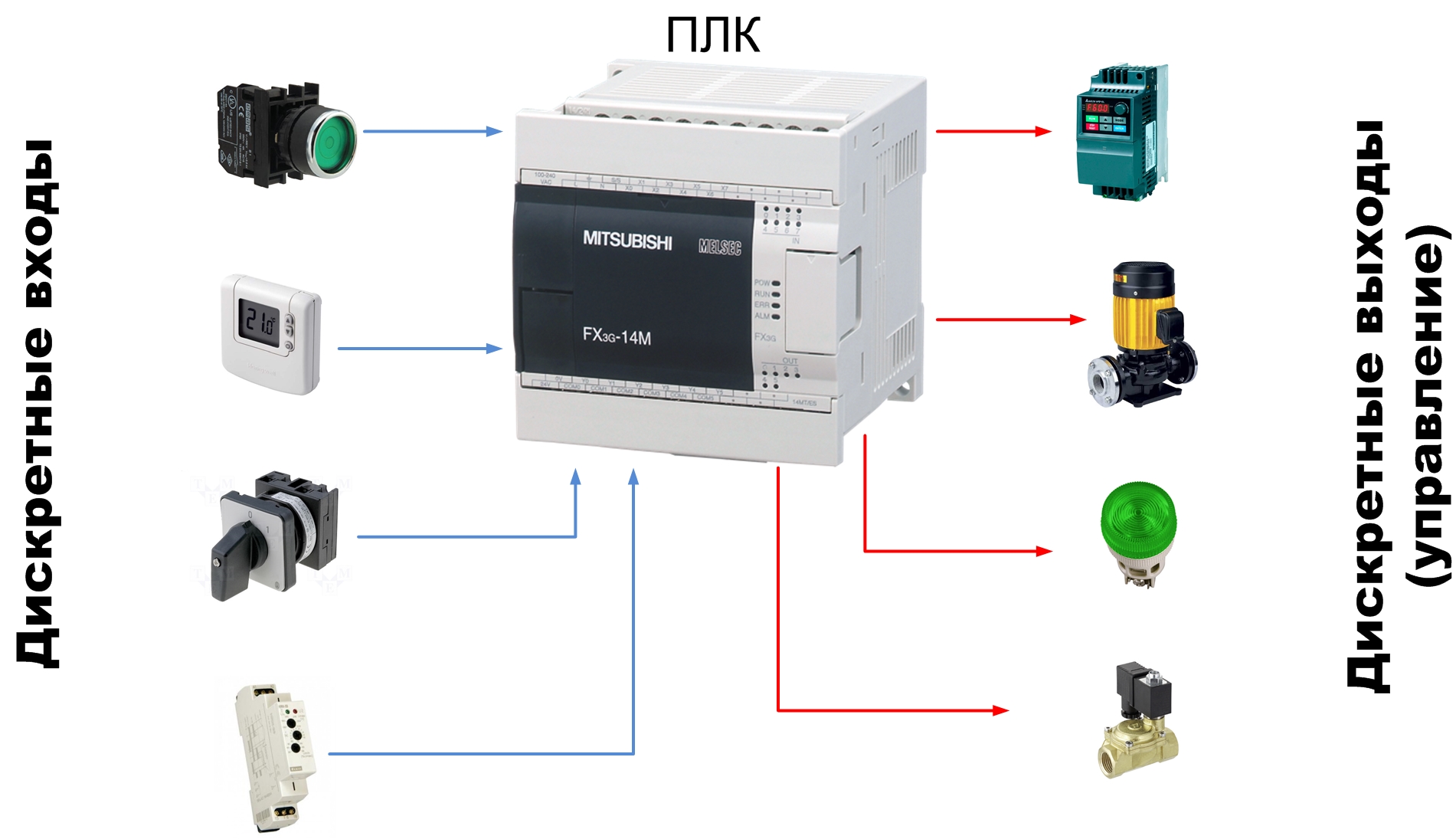

Дискретные входы – предназначены для ввода сигналов от дискретных датчиков (кнопки, тумблеры, концевые выключатели, термостаты и др.). Напряжение сигнала унифицировано для всех ПЛК и составляет 24 В. Проще говоря, при «появлении» на входе контроллера напряжение 24 В – ПЛК будет считать этот вход «включенным», то есть он примет значение логической «1» в восприятии контроллера.

Дискретные выходы – предназначены для управления устройствами по принципу «включить/выключить» (магнитные пускатели, лампочки, клапаны и др.). Дискретный выход – это обычный контакт, который может замкнуть или разомкнуть управляющую или питающую цепь устройства.

Аналоговые входы – предназначены для ввода непрерывного сигнала с датчиков и других устройств. Существует два основных вида унифицированных аналоговых сигналов: по току – 4..20 мА, по напряжению 0..10 В. Например, датчик температуры имеет диапазон -10 — +70 °С, тогда 4мА на выходе соответствует -10 °С, а 20мА – это +70 °С. С аналоговыми сигналом по напряжению всё аналогично.

Аналоговые выходы – предназначены для плавного управления устройствами. Унифицированные значения аналогового сигнала на выходах такое же, как и на входах – 4..20мА (0..10В). Например, вентиль может поворачиваться в пределах от 0° до 90°. Ток 4мА повернёт его в положение 0°, а 20мА – в положение 90°. Для того, чтобы повернуть его на 45°, нужно подать на него управляющий сигнал 8мА. Таким образом, меняя значение силы тока на выходе, контроллер может поворачивать вентиль на заданный угол.

Специализированные входы/выходы – не унифицированы, применяются для подключения нестандартных датчиков и исполнительных устройств со специфическим уровнем сигнала, питанием и программной обработкой.

Типы ПЛК

Современные ПЛК, использующие инновационные технологии, далеко ушли от первых упрощенных реализаций промышленного контроллера, но заложенные в систему управления универсальные принципы были стандартизированы и успешно развиваются уже на базе новейших технологий.

Крупнейшими мировыми производителями ПЛК сегодня являются компании Siemens AG, Allen-Bradley, Rockwell Automation, Schneider Electric, Omron. Кроме них ПЛК выпускают и многие другие производители, включая российские компании ООО КОНТАР, Овен, Сегнетикс, Fastwel Групп, группа компаний Текон и другие.

Рис. 2. Моноблочные программируемые логические контроллеры

По конструктивному исполнению ПЛК делят на моноблочные (рисунок 2) и модульные. В корпусе моноблочного ПЛК наряду с ЦП, памятью и блоком питания размещается фиксированный набор входов/выходов. В модульных ПЛК используют отдельно устанавливаемые модули входов/выходов. Согласно требованиям МЭК 61131, их тип и количество могут меняться в зависимости от поставленной задачи и обновляться с течением времени. ПЛК подобной концепции представлены на рисунке 3. Подобные ПЛК могут действовать в режиме «ведущего» и расширяться «ведомыми» ПЛК через интерфейс Ethernet.

Рис. 3. Программируемые логические контроллеры с расширенными возможностями

Моноблочные функционально завершенные ПЛК могут включать в себя небольшой дисплей и кнопки управления. Дисплей предназначен для отображения текущих рабочих параметров и вводимых с помощью кнопок команд рабочих программ и технологических установок. Более сложные ПЛК комбинируются из отдельных функциональных модулей, совместно закрепляемых на стандартной монтажной рейке. В зависимости от количества обслуживаемых входов и выходов, устанавливается необходимое количество модулей ввода и вывода.

Источник питания может быть встроенным в основной блок ПЛК, но чаще выполнен в виде отдельного блока питания (БП), закрепляемого рядом на стандартной рейке. Блок питания небольшой мощности представлен на рисунке 4.

Рис. 4. Блок питания для ПЛК

Первичным источником для БП чаще всего служит промышленная сеть 24/48/110/220/400 В, 50 Гц. Другие модели БП могут использовать в качестве первичного источник постоянного напряжения на 24/48/125 В. Стандартными для промышленного оборудования и ПЛК являются выходные напряжения БП: 12, 24 и 48 В. В системах повышенной надежности возможна установка двух специальных резервированных БП для дублирования электропитания.

Для сохранения информации при аварийных отключениях сети электропитания в ПЛК используют дополнительную батарею.

Как известно, первоначальная концепция программируемого логического контроллера сформировалась во времена перехода с релейно-транзисторных систем управления промышленным оборудованием на появившиеся тогда микроконтроллеры. Подобные ПЛК с 8- и 16-разрядными МП ограниченной производительности до сих пор успешно эксплуатируются и находят новые сферы применения.

Огромный прогресс в развитии микроэлектроники затронул всю элементную базу ПЛК. У них значительно расширился диапазон функциональных возможностей. Несколько лет назад немыслимы были аналоговая обработка, визуализация технологических процессов или даже раздельное использование ресурсов ЦП в качестве непосредственного управляющего устройства. В настоящее время поддержка этих функций входит в базовую версию многих ПЛК.

Примером подобного подхода является отдельное направление в линейке продукции компании Texas Instruments. Как известно, TI не входит в число производителей ПЛК, но выпускает для них специализированные ЦП и сетевые процессоры, компоненты для создания периферийных цифровых и аналоговых модулей, контроллеры температуры, смешанные модули цифровых и аналоговых входов/выходов.

Блок схема процессора TI Sitara AM570x на рисунке 5 позволяет судить об огромной функциональной оснащенности этого ARM-процессора, работающего на частоте до 1 ГГц, поддерживающего интерфейсы CAN, I²C, McASP, McSPI, SPI, UART, USB и способного работать в диапазоне температур 0…90°С.

Рис. 5. Блок-схема процессора TI Sitara AM570x

Программируемые контроллеры Siemens серии SIMATIC S7

Контроллеры семейства SIMATIC прочны, надежны, и оптимально могут быть приспособлены для любой отрасли. Структурированное программирование в совокупности со стандартными функциональными блоками для построения библиотек ПО или расширения имеющегося спектра более мощными продуктами, совместимыми ЦПУ. При всем этом сохраняется системная база.

На протяжении уже 15 лет системы, безусловно, расширяемы. SIMATIC S7 – полностью обновленная инновационная платформа, способная интегрироваться в самые современные технологии, и создать систему автоматизации ориентированную на будущее. Это по сути заново определяет функционал техники ПЛК.

На сегодняшний день серия SIMATIC представлена четырьмя моделями:

Это базовые контроллеры, предназначенные для автоматизации задач среднего и малого уровней сложности. Контроллеры обладают модульной конструкцией, и полностью универсальны. Они применимы для построения несложных узлов локальной автоматики или узлов систем автоматизированного управления, связанных с интенсивным коммуникационным обменом данными по сети Industrial Ethernet/PROFINET и посредством PtP (Point-to-Point) соединения. Контроллеры могут работать в реальном временном масштабе.

Конструктивно все контроллеры серии выполнены в пластиковых корпусах, приспособленных для монтажа на DIN-рейку или прямо на монтажную плату, и обладают степенью защиты IP20. По сравнению с предшествующей моделью S7-200, контроллер S7-1200 компактней на 35%, причем конфигурация выводов такая же, как у S7-200. Может работать в диапазоне температур от 0 до +50 градусов.

Устройство может обслуживать от 10 до 284 дискретных и от 2 до 51 аналоговых каналов ввода-вывода. К центральному процессору контроллера можгут быть подключены коммуникационные модули (CM), сигнальные модули (SM), сигнальные платы ввода-вывода дискретных и аналоговых сигналов (SB), а также технологические модули. Вместе с ними используются модуль блока питания (PM 1207) и четырехканальный коммутатор Industrial Ethernet (CSM 1277).

Представляет собой универсальный программируемый контроллер, и находит успешное применение для автоматизации оборудования специального назначения, такого как: текстильные и упаковочные машины, электротехническое оборудование, машиностроительное оборудование, оборудование для производства технических средств управления, а также в системах автоматизации систем водоснабжения и судовых установок.

Позиционируются как контроллеры высшего класса. Подходят для автоматизации машиностроения, в складском хозяйстве, в автомобильной промышленности, для технологических установок, в системах измерения различных параметров, сбора данных, а также в текстильном и химическом производствах.

Это инновационный программируемый контроллер, который может применяться там же, где применяются S-300 и S-400, однако предоставляет дополнительные возможности, например функцию Standart Control и однородную системную диагностику.

Программные средства TIA PortalV12 позволяют конвертировать программы с S7-300/400, а программы S7-1200 могут быть перенесены на S7-1500 непосредственно без конвертации. Первые модели S7-1500 не имеют поддержки автоматизации непрерывных процессов, но на них легко можно перенести приложения S7-400 по автоматизации циклических процессов.

Автоматизация средствами Сименс

Контроллеры промышленного назначения линейки RLU2xx разрабатывались Сименс для управления вентиляцией, где дополнительно необходим контроль параметров:

  • температурных,
  • влажностных,
  • перепадов давлений теплоносителя,
  • скорости потока воздуха,
  • воздушной среды помещений.

Промышленные контроллеры марки Сименс позволяют эффективно эксплуатировать систему вентиляции в одном из трёх режимов работы:

  1. Комфорт.
  2. Эконом.
  3. Защита.

С точки зрения функционала управления (наблюдения) за вентиляцией и отоплением, контроллеры RLU2xx производства фирмы Сименс допускают использование в качестве автоматических модулей, действующих в режимах P, PI, PID либо как дифференциальные контроллеры управления.


Средства автоматизации широкого назначения, в частности, контроллеры, выпускаемые известной немецкой компанией Сименс, пользуются высоким уровнем популярности. Применяются как для промышленных, так и для бытовых целей Любой из режимов контроля вентиляции и отопления устанавливается благодаря функции универсального регулятора, поддерживающего до двух последовательностей нагрева и двух последовательностей охлаждения воздуха.

Также контроллеры серии RLU2xx производства Сименс поддерживают конфигурацию каскадного контроллера температуры внутри помещений, получаемой за счёт отопления и приточной вентиляции.

Функциональность запрограммированных последовательностей контроллеров управления Siemens обширна, что делает возможным разнообразить конфигурацию управления системами вентиляции и внутреннего отопления.

Линейка моделей контроллеров RLU2xx включает в себя пять разработок электронных приборов Сименс с разным числом входов/выходов:

Контроллер Сименс Вход универсальный Вход дискретный Выход аналоговый Выход дискретный Управляемый контур
RLU202 4 1 2 1
RLU220 4 1 2 1
RLU222 4 1 2 2 2
RLU232 5 2 3 2 2
RLU236 5 2 3 6 2

Контроллеры Сименс: конструкционное исполнение (техническое, механическое)

Электроника серии RLU наделена уже готовыми программными приложениями (общий набор — несколько десятков), из которых пользователь может выбрать наиболее подходящее и активировать для применения с модулями отопления и вентиляции.


Внешнее исполнение контроллера от Сименс, предназначенного под управление системами ОВК. В зависимости от модели устройства Сименс, габаритные размеры могут отличаться, как и функциональность аппаратов При этом автоматически включается вся необходимая функциональность контроллера Сименс, устанавливаются оптимальные рабочие параметры для избранной конфигурации управления вентиляцией и отоплением.

Активация, изменение параметров, свободная конфигурация – все эти действия программирования выполняются пользователем через панель управления.

Механически контроллер промышленного применения Сименс серии RLUxxx представлен в виде небольшого компактного электронного модуля. Прибор имеет:

  • пластиковый корпус,
  • функциональную часть (электронная плата),
  • двухуровневый интерфейс клемм,
  • элементы управления (кнопки, дисплей).

Требуемое напряжение питания контроллера Siemens RLU220 и других модификаций – 24 вольта переменного тока. К стандартной электрической сети такие приборы, как правило, подключаются через понижающий трансформатор.


Контактные клеммы контроллера Сименс, оснащённые простым механизмом захвата электрических проводников. Достаточно вставить лезвие отвёртки в отверстие под клеммой, чтобы лёгким нажимом раскрыть клемму Двухуровневый интерфейс клемм контроллера исполнения Siemens содержит пружинные контакторы, каждый из которых предназначен для подключения одного многожильного (одножильного) проводника.

Контакторы клемм на устройстве Сименс открываются при помощи шлицевой отвёртки 1 размера, путём вставки жала отвёртки в отверстие под клеммой с последующим лёгким нажимом.

Программируемые контроллеры Siemens

Данный тип устройств востребован в самых различных областях – металлургии, машиностроении, химической и пищевой промышленности, логистике. Программируемые контроллеры Siemens представлены двумя основными сериями — LOGO! и Simatic. Каждая модель имеет следующие технические и эксплуатационные характеристики:

LOGO!Эта линейка периферийных устройств и контроллеров Siemens отличается небольшими размерами и универсальностью применения. ПЛК используются для изготовления устройств с автоматизированным управлением, которые предназначены для логического анализа данных. Модули взаимодействуют между собой с помощью встроенных в память команд. Контроллеры управляются посредством специализированного программного обеспечения (LOGO! Basic) или встроенной клавиатуры. Еще одним преимуществом ПЛК линейки LOGO! является невысокая стоимость, благодаря которой эта серия считается оптимальным решением для разработки новых систем или полномасштабного обновления уже существующих.

Программное обеспечение

S7-300 Документация. Данные модулей.

1_General_r.pdf2_PowerSupply_r.pdf3_Digital_r_MN.pdf4_Analog_r_MN.pdf5_OtherSignalModules_r.pdf6_InterfaceModules_r.pdf7_Repeater_r_MN.pdf8_SIMATIC_TOP_r.pdfGS_SM331_4-20mA_r.pdfGS_SM331_TC_r.pdfGS_SM331_U&PT100_r.pdf

S7-300 Документация. Модуль автоматическогого регулирования FM355.

00_Preface&Contents_r_355.pdf01_Overview_r_355.pdf02_Settings_r.pdf03_Work_r.pdf04_Installing_r.pdf05_Wiring_r.pdf06_Assign_Parameters_r.pdf07_User_Programm_r.pdf08_StartingUp_r_355.pdf09_Properties_DIO-AIO_r.pdf10_Connecting_r.pdf11_Assignment_DB_r.pdf12_Faults&Diagnostics_r.pdf13_Examples_r.pdfAppendix_r_355.pdf

S7-300 Документация Система S7-300.Руководство по инсталяции

0_Titelblatt_r.pdf01-04_Preface_r.pdf05_Configuring_r.pdf06-07_Installation_r.pdf08-09_Addressing_r.pdf10-11_Maintenance_r.pdf12-13-ind_Appendix_r.pdf

S7-300 Документация. Технологические функции CPU 31xC.

0_Preface_Contents_r_TF.pdf1_Overview_r.pdf2_Positioning_r.pdf3_Positioning_AO_r.pdf4_Positioning_DO_r.pdf6_Point-to-Point_r.pdf7_Controlling_r.pdf

S7-300 Документация. Функциональный модуль FM350-1.

01_ProductOverview_r.pdf02_HowCounts_r.pdf04_Wiring_r.pdf05_Assigning_Parameters_r.pdf06_Programming_r.pdf07_Programming_in_M7_r.pdf08_StartingUp_r_350.pdf09_OperatingModes_r.pdf10_EncoderSignals_r.pdf11_DB_Assignments_r.pdf12_M7_Function_Library_r.pdf13_Faults&Diagnostics_r.pdfA_Appendix_r_350.pdfGetStarted_FM350-1_r.pdf

S7-200 Документация S7-200 Примеры применения

Contents_r.pdfContentsSort_e.pdfS72_01.pdfS72_02.pdfS72_03.pdfS72_04.pdfS72_05.pdfS72_06.pdfS72_07.pdfS72_08.pdfS72_09.pdfS72_10.pdfS72_11.pdfS72_12.pdfS72_13.pdfS72_14.pdfS72_15.pdfS72_16.pdfS72_17.pdfS72_18.pdfS72_19.pdfS72_20.pdfS72_21.pdfS72_22.pdfS72_23.pdfS72_24.pdfS72_25.pdfS72_26.pdfS72_27.pdfS72_28.pdfS72_29.pdfS72_30.pdfS72_31.pdfS72_32.pdfS72_33.pdfS72_34.pdfS72_35.pdfS72_36.pdfS72_37.pdfS72_38.pdfS72_39.pdfS72_40.pdfS72_41.pdfS72_42.pdfS72_43.pdfS72_44.pdfS72_45.pdfS72_46.pdfS72_47.pdfS72_48.pdfS72_49.pdfS72_50.pdfS72_51.pdfS72_52.pdfS72_53.pdfS72_54.pdfS72_55.pdfS72_56.pdfS72_57.pdf

Интерфейс оператора TD 200

01_Overview&Installation_r.pdf02_Configuring_r.pdf03_Operating_r.pdf04_Creating_programs_r.pdfA_Appendix_r_TD200.pdfTitel_r.pdf

Системное руководство СРU21x

0_Preface_r.pdf1_Introducing_r.pdf2_Installing_HW_r.pdf3_Installing_SW_r.pdf4_GettingStarted_r.pdf5_Programming_r.pdf6_Memory_r.pdf7_InputOutput_r.pdf8_Communication_r.pdf9_Instruction_r.pdfA_TechData_r.pdfB_Appendix_r.pdf

Системное руководство СРU22x

0_preface.pdf01_Owerview_r.pdf02_GettingStarted_r.pdf03_Installing_r.pdf04_PLC%20Concepts_r.pdf05_ProgrammingConcepts_r.pdf06_InstructionSet_r.pdf07_Communicating_r.pdf08_TroubleShooting_r.pdf09_PositionModule_r.pdf10_ModemModule_r.pdf11_USS_Protocol_r.pdf12_ModbusProtocol_r.pdfA_Appendix_r1.pdfI_Index_r.pdf»06_InstructionSet_r.pdf10_ModemModule_r.pdf01_Introduction_r.pdf02_S7-200_r.pdf03_SIPLUS_r.pdfA_Appendix_r.pdf

Датчики для работы с контроллерами Сименс

Контроль параметров систем ОВК выполняется контроллерами Siemens при помощи различных датчиков. Поддерживается подключение на входы контроллера Сименс измерительных устройств трёх видов:

  1. Активные.
  2. Пассивные.
  3. Стандартные.

Активные измерители – датчики, имеющие рабочее напряжение 24В переменного тока, способные формировать выходной сигнал постоянным напряжением в диапазоне 0 – 10 вольт.

Пассивные сенсоры – все типы датчиков, построенные на чувствительных элементах LG-Ni 1000, Pt 1000, T1 и подобные.

Стандартный датчик с поддержкой функции высокоточных измерений. Подобные приборы, а также сенсоры других типов могут использоваться в схеме автоматики Сименс Стандартные устройства – группа датчиков (особо точных) под измерение различных параметров от температуры воздуха до уровня радиации.

Состав системы SIMATIC S7-300

ПЛК Siemens серии SIMATIC S7-300 включает в себя:

  • Модуль центрального процессора (CPU) различной производительности и соответствующим набором функций.
  • Сигнальные модули (SM) для ввода-вывода дискретных и аналоговых сигналов.
  • Коммуникационные процессоры (CP) для подключения к сети производства и обслуживания PtP соединений.
  • Функциональные модули (FM) для выполнения быстрых расчётов, позиционирования, управления, ПИД регулирования и т.д.

В случае необходимости в состав S7-300 могут включаться:

  • Блоки питания (PS) для подключения к сети переменного тока 120/230 B AC.
  • Интерфейсные модули (IM) для построения сложных конфигураций контроллера и выполнения обмена данными между базовой стойкой и стойками расширения.

Коммуникационный процессор

Сигнальный модуль

Блок питания

Соединительное устройство

Датчики для работы с контроллерами Сименс

Контроль параметров систем ОВК выполняется контроллерами Siemens при помощи различных датчиков. Поддерживается подключение на входы контроллера Сименс измерительных устройств трёх видов:

Активные измерители – датчики, имеющие рабочее напряжение 24В переменного тока, способные формировать выходной сигнал постоянным напряжением в диапазоне 0 – 10 вольт.

Пассивные сенсоры – все типы датчиков, построенные на чувствительных элементах LG-Ni 1000, Pt 1000, T1 и подобные.

Стандартный датчик с поддержкой функции высокоточных измерений. Подобные приборы, а также сенсоры других типов могут использоваться в схеме автоматики Сименс Стандартные устройства – группа датчиков (особо точных) под измерение различных параметров от температуры воздуха до уровня радиации.

Где могут использоваться контроллеры Siemens

Немецкая корпорация Сименс — один из пионеров в промышленной автоматизации. Компания постоянно ведет разработки, первой внедряет инновационные решения. Выпускает большой выбор автоматики для разных задач.

Инженеры ООО СКОМА выполняют программирование таких контроллеров Siemens:

  • LOGO — предназначены для систем автоматизированной обработки данных;
  • Simatic S7-1200 — базовый контроллер для простых задач, управления процессами невысокой, средней сложности, автоматизации отдельных технологических установок;
  • Simatic S7-1500/S71500H — универсальные ПЛК для автоматизации сложных технологических процессов. Подходят для управления отдельным цехом или производственным комплексом;
  • SIMATIC ET200SP/ET200 — по функционалу, особенностям работы повторяют контроллеры S7-1500. Но предназначены для управления распределенными производственными комплексами;
  • Simatic S7-300/400 — модульные программируемые логические контроллеры с возможностью расширения по мере усложнения производственных процессов. Отличаются повышенной производительностью и гибкостью управления. Подходят для управления сложными технологическими системами, где требуется максимальная точность регулирования;
  • Simatic S5 — линейка устаревших контроллеров, уже не выпускаются, но пока эксплуатируются на многих промышленных площадках.

Siemens — это надежная автоматика, которая безотказно работает даже в экстремальных эксплуатационных условиях. ПЛК обладают повышенной стойкостью к магнитным помехам, вибрациям, выдерживают скачки напряжения. Возможно изготовление в корпусе с защитой IP68. ПЛК Сименс подходят для автоматизации конвейеров, насосных, компрессорных станций, фасовочных линий, очистных сооружений. Используются при разработке АСУ ТП металлургических комбинатов, консервных заводов, мясокомбинатов, сборочных линий и др. При программировании контроллеров Siemens мы учитываем особенности технологических процессов, а также установленного оборудования.

Типы ПЛК

Все ПЛК, выпускаемые Schneider Electric, Mitsubishi, Beckhoff, Omron, Segnetics или Unitronics, четко разделяются по типам. Это же относится к классификации российской продукции, представленной компаниями «Овен», «Контар», «Текон» и другими. Конструктивно устройства принято обозначать как моноблочные и модульные.

В первом типе содержится полный набор входных, выходных цепей, процессор, источник энергии. Во втором предусмотрена сборка готового ПЛК из отдельных частей. Согласно МЭК 61131, количество и состав модулей варьируются в соответствии с назначением, характеристиками поставляемого заказчику устройства.

Модульный микроконтроллер может управлять посредством Ethernet соединения малопроизводительным собратом, выполняющим специфично назначенные функции (диагностика состояния периметра, безопасность охраняемой зоны). Маломощный адаптер питания в этом случае является отдельным модулем. Обобщенно функциональные возможности второго вида превосходят первый. Но в отдельных ситуациях (микроконтроллер управления чайником Berghof) достаточно моноблочного ПЛК.

Главное достоинство такой конструкции — компактность. При этом полностью завершенная конструкция платы, блока контроллера оборудуется дисплеем и устройством ввода-вывода, кнопочной панелью. Типичный пример — «умный» автоматный моноблок, отвечающий за стабилизацию напряжения.

Из нескольких ПЛК, смонтированных на стандартную рейку, набирается укрупненный узел управления. Первоначально конфигурация микроконтроллеров подразумевала замену существовавших релейных, полупроводниковых схем. Со временем задачи усложнились, но и сохранившиеся ограниченно производительные 8 и 16 разрядные процессоры по-прежнему востребованы в промышленности.

Где могут использоваться контроллеры Siemens

Немецкая корпорация Сименс — один из пионеров в промышленной автоматизации. Компания постоянно ведет разработки, первой внедряет инновационные решения. Выпускает большой выбор автоматики для разных задач.

Инженеры ООО СКОМА выполняют программирование таких контроллеров Siemens:

  • LOGO — предназначены для систем автоматизированной обработки данных;
  • Simatic S7-1200 — базовый контроллер для простых задач, управления процессами невысокой, средней сложности, автоматизации отдельных технологических установок;
  • Simatic S7-1500/S71500H — универсальные ПЛК для автоматизации сложных технологических процессов. Подходят для управления отдельным цехом или производственным комплексом;
  • SIMATIC ET200SP/ET200 — по функционалу, особенностям работы повторяют контроллеры S7-1500. Но предназначены для управления распределенными производственными комплексами;
  • Simatic S7-300/400 — модульные программируемые логические контроллеры с возможностью расширения по мере усложнения производственных процессов. Отличаются повышенной производительностью и гибкостью управления. Подходят для управления сложными технологическими системами, где требуется максимальная точность регулирования;
  • Simatic S5 — линейка устаревших контроллеров, уже не выпускаются, но пока эксплуатируются на многих промышленных площадках.

Siemens — это надежная автоматика, которая безотказно работает даже в экстремальных эксплуатационных условиях. ПЛК обладают повышенной стойкостью к магнитным помехам, вибрациям, выдерживают скачки напряжения. Возможно изготовление в корпусе с защитой IP68. ПЛК Сименс подходят для автоматизации конвейеров, насосных, компрессорных станций, фасовочных линий, очистных сооружений. Используются при разработке АСУ ТП металлургических комбинатов, консервных заводов, мясокомбинатов, сборочных линий и др. При программировании контроллеров Siemens мы учитываем особенности технологических процессов, а также установленного оборудования.

Датчики для работы с контроллерами Сименс

Контроль параметров систем ОВК выполняется контроллерами Siemens при помощи различных датчиков. Поддерживается подключение на входы контроллера Сименс измерительных устройств трёх видов:

  1. Активные.
  2. Пассивные.
  3. Стандартные.

Активные измерители – датчики, имеющие рабочее напряжение 24В переменного тока, способные формировать выходной сигнал постоянным напряжением в диапазоне 0 – 10 вольт.

Пассивные сенсоры – все типы датчиков, построенные на чувствительных элементах LG-Ni 1000, Pt 1000, T1 и подобные.


Стандартный датчик с поддержкой функции высокоточных измерений. Подобные приборы, а также сенсоры других типов могут использоваться в схеме автоматики Сименс Стандартные устройства – группа датчиков (особо точных) под измерение различных параметров от температуры воздуха до уровня радиации.
