Подробно о мультиметре dt-830b

Достоинства и недостатки

Стрелочный multimeter — идеальный интегратор, обладающий большим динамическим диапазоном и отличающийся наглядным представлением совершенных измерений. Он имеет простую структуру. В основе работы лежит электромеханическая головка стрелки, на которую подается электроток через резистивные делители. Когда он протекает, создавая магнитное поле, то отклоняет приборную стрелку на конкретное значение угла.

Что касается точности измерения, тестер не проигрывает цифровому аналогу, однако из-за постоянного внешнего магнитного поля есть некоторые погрешности в работе. Он зависит также от полярности измеряемого сигнала. Из минусов можно также отметить зависимость от чувствительности и взаимодействия с измерительным объектом. Недостатком является отсутствие автонастройки, ограниченный функционал, линейность шкалы, подстройка нуля, вибростойкость, низкая устойчивость к механическим ударам и повреждениям.

Вам это будет интересно Проверка напряжения в сети

Обратите внимание! Плюсы стрелочного мультиметра заключаются в низком энергопотреблении, инерционности, отсутствии восприимчивости к помехам, динамическом измерении емкости и измерении напряженности колебания поля. Еще можно отметить, что такой тестер долговечный, надежный и простой в работе

Простота работы явное достоинство

https://youtube.com/watch?v=PPGxxL5850s

https://youtube.com/watch?v=CZ7NorA4ulk

https://youtube.com/watch?v=VJ3RBS42IVY

Область применения

В первую очередь, это электроизмерительный инструмент. Его основное назначение – определение параметров электросетей. Не обойтись без него специалистам в области радиоэлектроники. Электрики и специалисты службы КИП и А (контрольно-измерительные приборы и автоматика) ежедневно диагностируют электрооборудование и системы автоматизации технологических процессов, используя цифровые и аналоговые тестеры и токовые клещи.

Строительный бизнес не отстает в своем развитии от промышленных предприятий. Современное жилье и офисные здания, магазины и рестораны имеют достаточно сложные инженерные сети:

• освещение;
• силовое электрооборудование;
• системы видеонаблюдения, охраны и сигнализации объектов и т.п.

Все это комплектуется самой современной электроникой. Поэтому в строительстве качественные мультиметры нужны не меньше, чем при обслуживании и ремонте оборудования промышленных предприятий.

Современные тестеры имеют массу полезных функций, позволяющих использовать его не только в качестве электроизмерительного инструмента. Некоторые устройства, могут определять уровень шума, влажности и освещенности. Таков, например, Pro’sKit МТ-1620, производства Тайвань. Такими аппаратами можно вооружать инженеров по охране труда.

Сфера использования тестера сегодня необычайно широка. Электроника и электротехника прочно вошли в нашу жизнь, и с каждым днем окружают нас новыми полезными вещами, о которых не так давно мы и мечтать не могли. Без тестера настроить и отремонтировать их будет непросто.

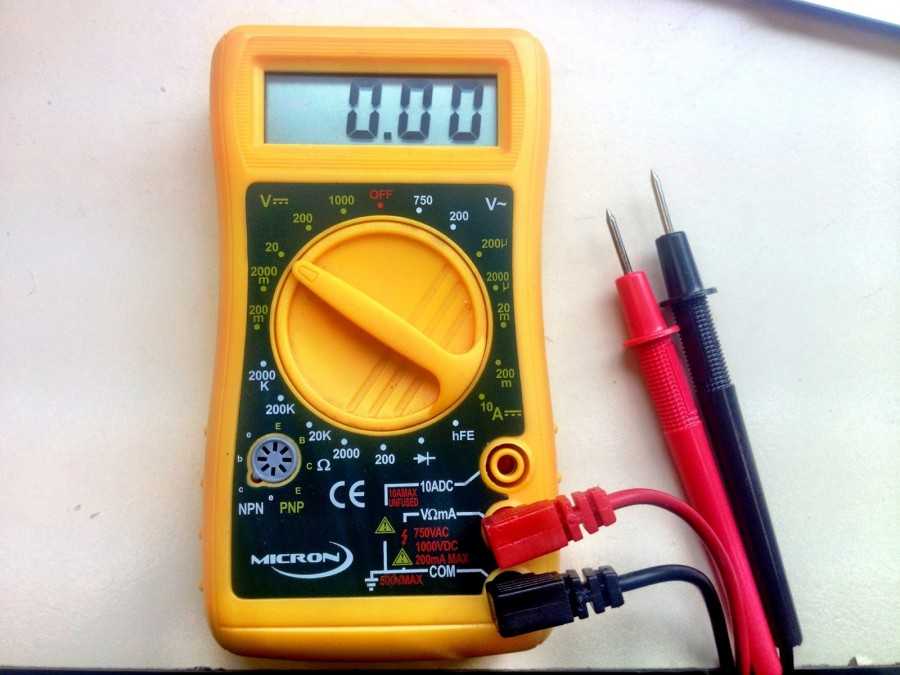

Устройство современного тестера

Работать электронным (цифровым) прибором очень удобно. Он легкий и компактный, помещается в руку. В качестве источника питания этому мультиметру подойдут обычные батарейки. Визуально почти все популярные модели аппаратов похожи между собой. На передней панели мультиметра располагается дисплей, куда подаются полученные результаты измерения.

Ниже находится круговой поворотный переключатель режимов. Он нужен для выбора показаний, которые вы хотите получить в данный момент. Чтобы правильно пользоваться мультимером, нужно знать расшифровку основных обозначений:

• ACV или «V~» — выбирайте такой режим, если собираетесь измерять напряжение переменного тока;
• DCV или «V-» — для определения постоянного напряжения;
• DCA или «A-» — работа мультиметра в этом режиме поможет узнать силу постоянного тока;
• отметка Ω «отвечает» за вычисление сопротивления;
• для проверки диодов есть соответствующий знак «диод»;
• hFE — для измерения транзисторов;
• On/Off — включение/выключение прибора.

Также на лицевой панели мультиметра есть 3 разъема. Туда вставляются щупы — острые металлические стержни с изоляцией и штекерами. В наборе их 2: красный и черный либо синий. Вы не запутаетесь, куда их нужно вставлять и как использовать, если запомните такие правила:

• в разъем COM всегда нужно вставлять черный (синий) щуп;
• VΩmA — для красного провода, если собираетесь измерить мультиметром напряжение либо ток до 200 мА;
• 10 или 20ACD — тоже для красного щупа, но при определении тока до 10 или 20 А соответственно.

Цены на популярные модели мультитестеров

Здесь речь пойдет о том случае, когда стоимость действительно соответствует качеству. Простейшие приборы сейчас из Китая привозят за 300-500 рублей. Работают они недолго. Корпус капризный. О подсветке дисплея производитель даже не думал. Конденсаторы, резисторы мерить не получится, сеть 220 Вольт тоже. Ценовая категория до 2500 рублей – минимум, что необходимо для любителя. Профессионалу придется потратить от 5 до 25 тыс. рублей. И здесь все решает потребность. Когда требуется широкий спектр функциональных возможностей, за это придется платить. Однако в быто точность 5% вполне приемлема. Поэтому тратить больше 2,5 тысяч смысла не имеет.

Классификация

По представлению измеряемых показателей мультиметры разделяют на аналоговые (стрелочные) и цифровые. В аналоговых тестерах отклонение стрелки на градуированной шкале показывает результат измерения. Цифровые мультиметры информацию отображают в виде цифр на жидкокристаллическом или подобном ему экране.

Принципиальная схема мультиметра со стрелкой выглядит проще, чем у его собрата, поэтому зачастую для цифрового прибора в инструкции предоставляют функциональную или структурную схему.

По конструкции их можно так же разделить на два вида:

Наиболее простые – это стрелочные карманные мультиметры. Они представляют собой микроамперметр с набором высокоточных резисторов большого и малого номинала, а для измерения сопротивления имеют встроенный источник питания.

Как правило, это высокоточные приборы со сложной схемой, используемые в лабораториях и различных сервисных центрах.

Дополнительно они имеют разъемы типа RS232, которые позволяют подключаться к компьютерам и создавать на их базе информационно-измерительные системы. В специализированных промышленных комплексах их используют в виде отдельных блоков совместно с другой аппаратурой.

Кроме измерения основных параметров тока в них закладывают еще другие возможности

Некоторые могут измерять температуру, частоту, скважность, выступать в роли генератора синусоидальных или прямоугольных сигналов

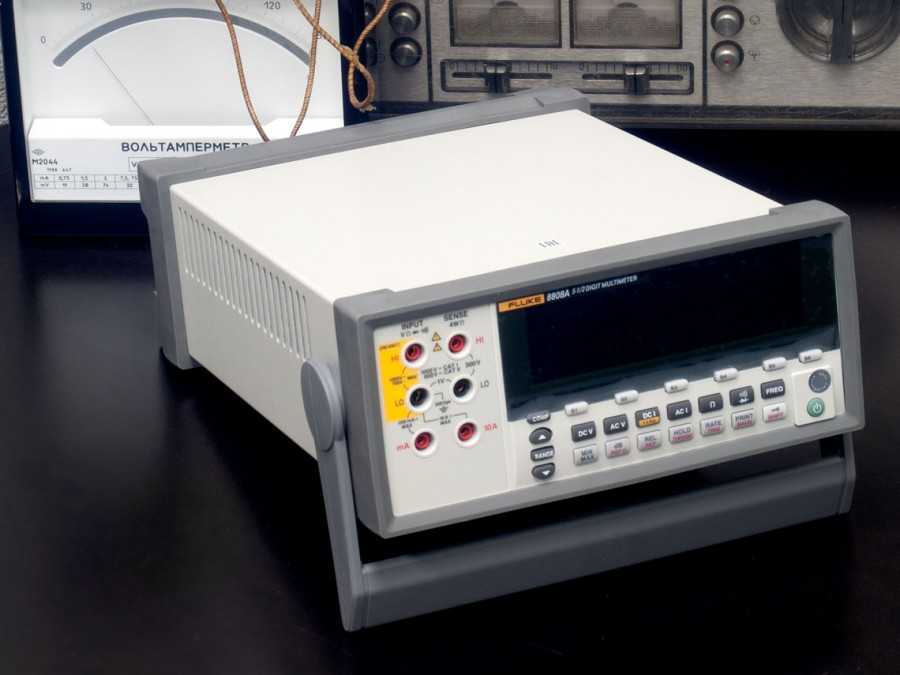

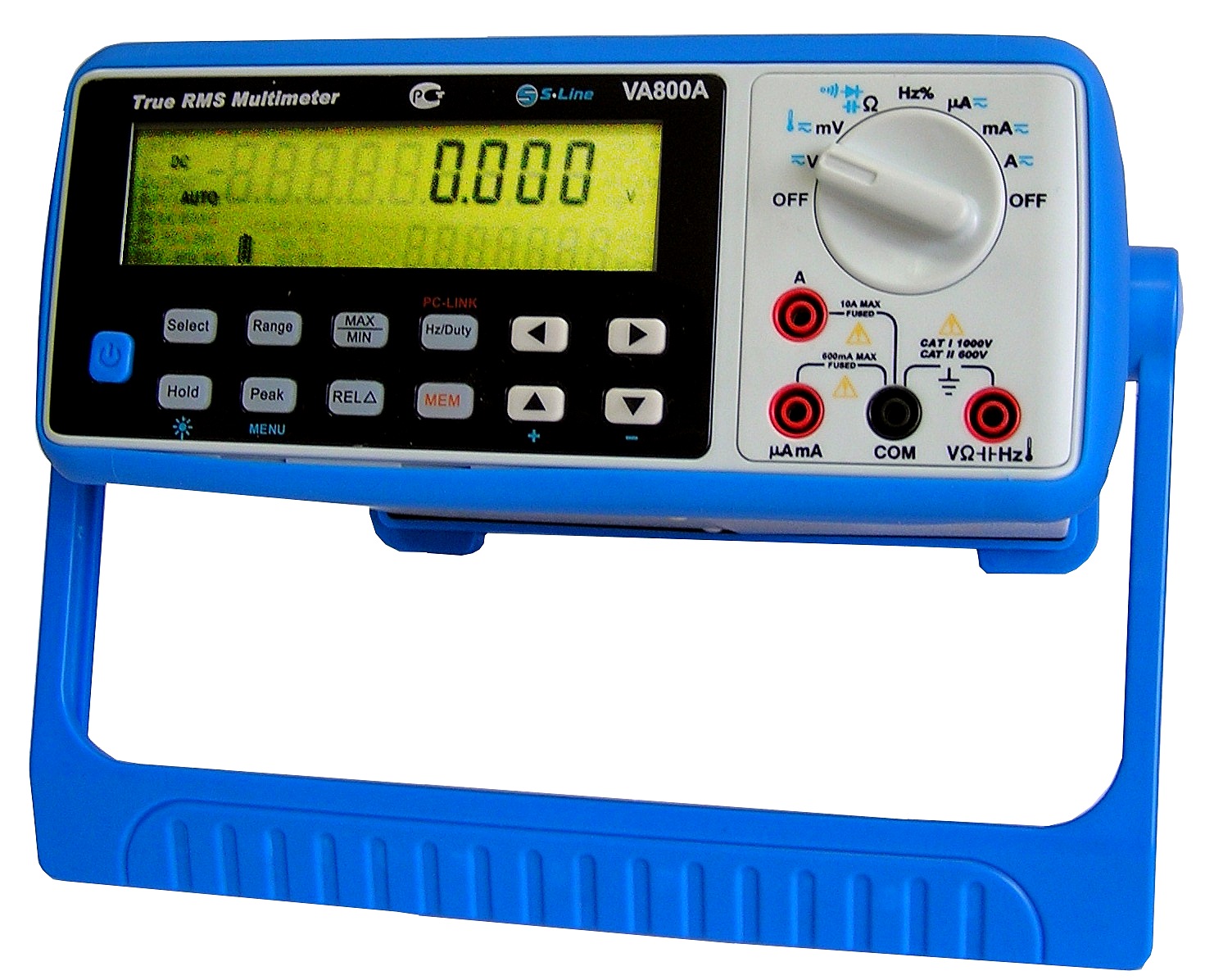

Устройство мультиметра стационарного типа таково, что в нем используются достоинства аналоговых и цифровых приборов. Например, управляемый микропроцессором жидкокристаллический экран, представляет информацию в удобном для восприятия виде. Кроме цифровых показаний, он выдает изображение шкалы и стрелки в соответствующем сигналу положении, как на аналоговом мультиметре.

Расшифровка обозначений на мультиметре, что означают кнопки и значки?

Всем привет! Сегодня мы снова поговорим о таком приборе, как мультиметр. Этот прибор, который еще называют тестером предназначен для измерения основных характеристик электрической цепи, электроприборов, в автомобилях – в общем везде, где есть электричество. Мы уже немножко разбирали в этой статье про мультиметры, сегодня более подробно коснемся того, что и как им можно мерить. Когда-то мультиметр был уделом лишь электриков. Однако сейчас им пользуются многие.

Существует много различных моделей мультиметров. Есть класс приборов для измерений только определенных характеристик, есть универсальные тестеры для проверки деталей и их харакеристик. Мультиметры условно сводятся к двум типам:

1. аналоговые мультиметры – данные отображаются стрелкой. Это мультиметры, которые до сих пор используют люди старой закалки, они часто не могут или не хотят работать с современными приборами;
2. цифровые мультиметры – данные отображаются цифрами. Этот вид тестеров пришел на смену стрелочным, я например, предпочитаю пользоваться таким прибором.

Поскольку цифровые приборы являются сейчас самыми распространенными, то описание этого прибора мы и рассмотрим на его примере. Ниже приведены основные обозначения, которые встречаются, практически на любой модели мультиметра.

Если осмотреть переднюю панель мультиметра, то на ней можно выделить восемь блоков с различными обозначениями:

https://youtube.com/watch?v=pGF1s6_abPk

https://youtube.com/watch?v=RUCSGrLXpQg

https://youtube.com/watch?v=XRR7kJ2QK0I

Как проверить мультиметр на работоспособность

https://youtube.com/watch?v=Q8A0n6VZ_3I

1. Чтобы проверить работоспособность мультиметра, как правило, требуется выполнить следующие действия:
2. Установить щупы на режим проверки сопротивления (R). При этом черный провод должен быть вставлен в разъем «COM» или «-», а красный – в разъем «Ом» (Ω), или «омега».
3. Перевести большой дисковый указатель в положение «прозвонка».
4. Совместить металлические концы щупов друг с другом.

После этих действий должен раздаться пронзительный звуковой сигнал. Если звука нет, значит, мультиметр нерабочий и не годится даже для проверки исправности проводки.

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

• OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
• ACV. Такое обозначение указывает на переменное напряжение;
• Значок Ω означает тут сопротивление;
• DCA является постоянным током;
• Завершает все DCV или постоянное напряжение;
• 3 разъема с соответствующими указателями;
• Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

• DT830;
• DT832;
• DT838;
• Ресанта DT 181;
• Ресанта DT 182;
• ДТ9205а;
• Ермак;
• Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов, либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Безопасность

Тема безопасности работы с электрическим оборудованием обширна и требует тщательного ознакомления с инструкцией к мультиметру. Отдельно следует упомянуть о следующем.

Во-первых, стоит ли вставлять в розетку щупы мультиметра для того, чтобы замерить напряжение сети? Если покупатель не имеет опыта обращения с электричеством, то делать этого не стоит. Прежде чем самостоятельно пытаться разобраться с работой своего измерительного прибора, лучше потратить некоторое время на обучение у более опытного пользователя. И на это существует весомая причина.

Кажется невероятным, что безобидное на вид устройство может взорваться или причинить серьезный вред. Но это так. Данное явление называется «дуговым взрывом», и оно имеет много потенциальных причин. Например, высокое напряжение может ионизировать воздух между щупами мультиметра и сделать его проводником. В результате возникает электрическая дуга, которая может вызвать загорание или даже смерть пользователя.

Кроме того, дуговой взрыв имеет громкость 140 дБ, что соответствует силе звука взлетающего реактивного самолета. Это означает, что наименьший вред, который можно ожидать, – это повреждение слуха пользователя и окружающих. Опять же, те, кто не имеет опыта обращения с электричеством, прежде чем применять мультиметры для тестирования схем, подключенных к сети, должны пройти обучение у опытного пользователя.

Виды мультиметров

Существует огромное количество видов мультиметров, и ниже приведены те, которые можно сегодня встретить в продаже.

По методу отображения информации

Самый очевидный критерий деления по видам мультиметров — метод изображения информации. Есть приборы с аналоговой схемой. Это может быть устройство, оснащенное шкалой или настольный осциллограф. Пользователю нужно визуально оценивать данные и приводить их преобразование в уме. Цифровые модели предлагают сразу вывод в измеряемых величинах, без необходимости вглядываться в положение стрелки, уровень подъема или форму кривой осциллографа.

Удобство приборов с аналоговым и цифровым отображением постоянно обсуждаются. С одной стороны, числовой дисплей более универсальный — он выводит готовое значение. Он отлично подходит для ремонта электронных устройств. Кроме этого, при передаче данных в информационные системы, например, по USB на компьютер, увеличивается скорость визуальной оценки соответствия.

Аналоговые приборы предлагают возможность быстрой идентификации уровня рабочего параметра. Например, автомобильный мультиметр, имея окрашенную в цвета шкалу, позволит даже без точных данных по положению стрелки быстро понять, насколько сильно разряжен аккумулятор. И сделать это можно при скудном освещении, на расстоянии вытянутой руки. В целом, имея такое же назначение, приборы с аналоговым отображением проигрывают цифровым системам.

Проверка работы

Значек прозвонки

Убедитесь, что вы правильно подключили щупы.

Проверяем надежность подключения. Для этого переводим мультиметр в режим диодной прозвонки. В этом режиме измеряется падение напряжения на щупах.

Если замкнуть щупы, то  прибор покажет ноль.

Замыкание щупов (ноль)

Единица обозначает бесконечность, то есть разрыв цепи или предел измерения.

Предел измерения (или обрыв)

Правила использования мультиметра

Сначала нужно ознакомиться с техническим паспортом устройства, изучить его возможности и пределы измерения.

При измерениях нельзя дотрагиваться до металлического основания щупов. Если вы проверяете детали — это может сказаться на показаниях, они будут ложными. А при проверке высоких напряжений, если дотронуться до металлического основания щупов — можно получить удар током.

Что такое мультиметр или тестер

Давайте перво наперво узнаем, что же можно померить с помощью данного чуда прибора и какая индикация наличествует на лицевой его панели. Итак, вы сможете увидеть такие обозначения:

— OFF это положение говорит само за себя и обозначает, что тестер находится в выключенном состоянии.

— ACV эта аббревиатура гласит нам о том, что здесь меряется переменка напряжения.

— DCV а здесь мы смотрим постоянное напряжение.

— DCA тут меряется постоянный ток.

— Ω а в данном отделе высчитывается сопротивление.

Для более простого восприятия вот наглядное изображение мультиметра с поясняющими надписями

А вот если вам потребуется померить ток до 10 А то надо переставить красный щуп в разъем 10ACD. Как правило, на моделях мультиметров серии 830D этот разъем расположен выше остальных и подписан соответствующим образом. В других моделях он также подписан, но может быть расположен в другой части прибора.

Как измерять напряжение

Для человека, который имеет определенные навыки и знания в электротехнике не составит особого труда производить измерения с помощью мультиметра. Для тех, кто никогда не работал с таким типом устройств, ниже представлено как пользоваться стандартным мультиметром.

Постоянное напряжение

С помощью этого режима измеряется напряжение элементов питания, батареек и аккумуляторов автомобилей. Большинство цепей управления в современных системах АСУТП имеют потенциал 24 В постоянного тока.

Для того, чтобы выполнить измерение в этом режиме необходимо перевести прибор в положение DCV, при этом замер (если не знаете примерное напряжение) лучше всего начинать с максимального значения переключателя, постепенно уменьшая диапазон, до получения нужной размерности. Если на экране прибора результат измерения отображается со знаком «минус», то значит была нарушена полярность подключения щупов (это значит «минус» был подключен к «плюсу» цепи, в которой производится измерение, а «плюс» к «минусу»).

Что касается размерности, то тут все просто: если, к примеру, на экране высвечивается цифра 003, то значит необходимо уменьшить диапазон измерения. Постепенно снижая величину напряжения с помощью переключателя, будет высвечиваться 03, 3.

Если на дисплее отображается цифра «1» или другое непонятное число, то скорее всего неправильно выбран режим работы или необходимо повысить верхний предел измеряемого напряжения. Другими словами измеряемое значение напряжение должно быть меньше, чем верхний предел, выбранный на мультиметре.

Стандартные значения для переключателя в зоне постоянного напряжения: до 200мВ, 2В, 20В, 200В, 1000В.

Переменное напряжение

Режим измерения напряжения переменного тока включается перемещением переключателя в положение V~ или ACV. Этот режим также имеет несколько диапазонов. Обычно на стандартных мультиметрах есть два варианта выбора переменного напряжения: до 200 В и до 750 В.

Например, для измерения напряжения в бытовой сети 220В, устанавливают переключатель на 750 В и в розетку вставляют два щупа (в разные отверстия). На дисплее отобразится действительное напряжение в текущий момент времени. Обычно это значение от 210 до 230 В, другие показания уже являются отклонениями от нормы.

Прозвонка мультиметром

У мультиметра есть ещё несколько функций, одной из которых является так называемая прозвонка. Она применяется для поиска обрыва нулевого провода в электрической цепи.

Алгоритм прозвонки «Как пользоваться мультиметром для чайников»:

подключить красный щуп в «V/Ω», чёрный – в «COM»;

Прозвонка мультиметром проводов на предмет их целостностиИсточник avatars.mds.yandex.net

• установить переключатель напротив значка, обозначающего звук;
• проверить, отключено ли питание в проверяемой электроцепи (например, для прозванивания проводки в доме необходимо отключить автомат, то есть автоматический выключатель на счётчике электроэнергии, обесточив тем самым всю цепь);
• попеременно присоединять свободные концы щупов к двум точкам на участке цепи.

Возникновение звукового сигнала будет обозначать работающую часть провода.


Другие преимущества

Его значения не придется «расшифровывать». Точнее, тратить время на определение показателей. Кстати, неспециалист в итоге и вовсе может так и не определить их.

Это устройство не так чувствительно к вибрации, как его аналог. Конечно, тряска на него действует (как и каждую деталь). Но не провоцирует порчу устройства из-за стрелки.

При каждой активации устройство проводит калибровку самостоятельно. Так что необходимость в выставлении ноля на циферблате отпадает. Кстати, это настоящая болезнь каждого стрелочного устройства.

Также есть другие преимущества и отличия.

• Фрезеровка ЧПУ: особенности

• Индикатор напряжения — какими бывают тестеры и как их использовать правильно? Инструкция по эксплуатации и 110 фото разных моделей

• Фазометр — принцип работы, устройство, подключение, уход и ремонт прибора

Проверка радиодеталей мультиметром

С помощью мультиметра можно проверить практически любую деталь.

Проверка диодов

Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.

Проверка работы светодиода мультиметром

Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.

Измерение SMD диода на плате

При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.

Измерение сопротивления деталей

Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.

Измерение сопротивления

Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).

Проверка сопротивления резистора

Проверка конденсаторов

Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.
Переключаем прибор на шкалу с фарадами.

Измерение емкости

При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.

Измерение емкости конденсатора мультиметром

Широкий выбор

Мультиметры могут быть цифровыми или аналоговыми и отличаются диапазоном значений, на измерение которых они рассчитаны. Последнее определяет, какие устройства можно тестировать конкретной моделью, а какие нет.

Измерительные приборы могут иметь специальные функции, которые делают их более полезными для выполнения определенных задач. Например, лучшие мультиметры с осциллографом позволяют считывать изменение измеряемого параметра с течением времени. Датчик температуры пригодится при измерении чувствительных к температуре компонентов компьютера.

Покупатели, которые принимают во внимание дополнительные функциональные возможности мультиметров, обязательно найдут модель, отвечающую их нуждам

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V~). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.

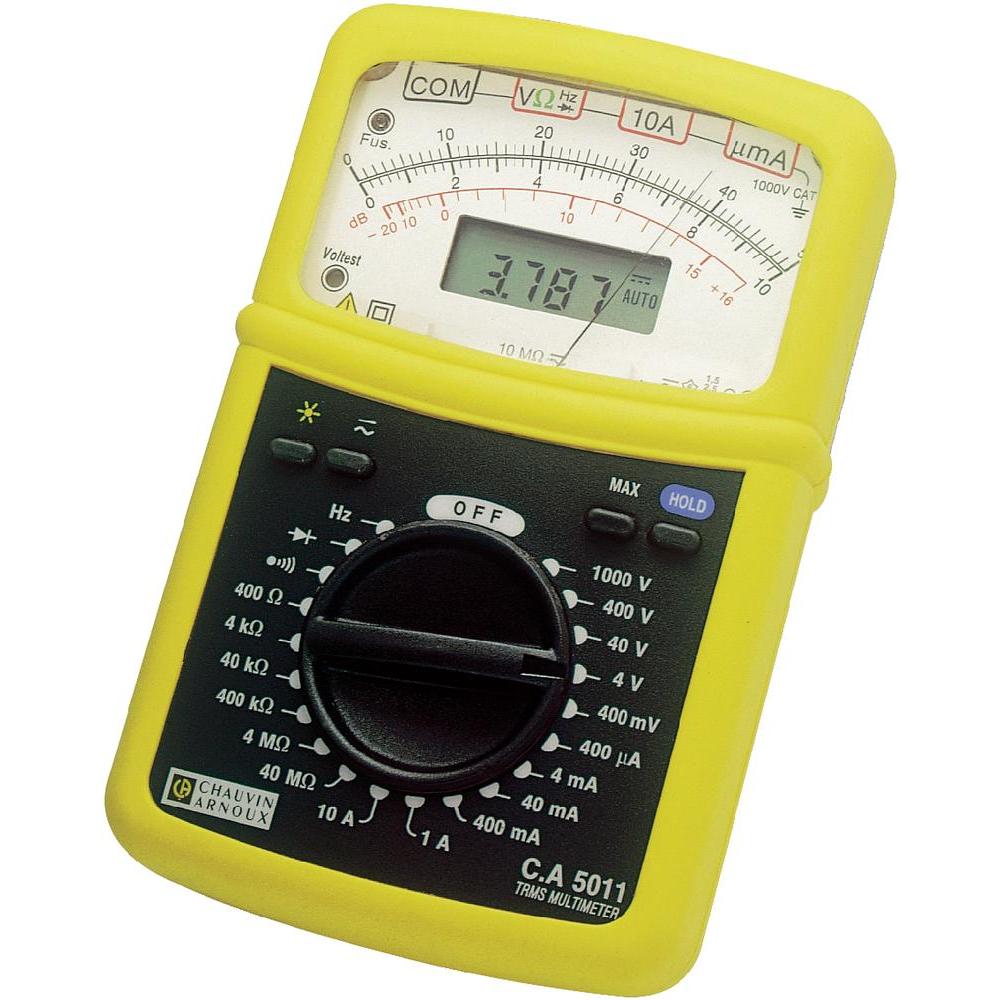

Аналоговые и цифровые модели

Наряду с уже давно пользующимися спросом стрелочными приборами, на рынке активно продвигаются цифровые мультиметры. Эти более современные тестеры удобны в пользовании и предпочтительны для домашней эксплуатации неопытными пользователями.

В цифровых моделях все данные выводятся на экран без необходимости проведения дополнительных расчетов. Функциональность варьируется в зависимости от марки. Существует возможность измерения с различной полярностью, о чем будет свидетельствовать знак минуса перед значением.

Профессиональные электрики предпочитают пользоваться аналоговыми приборами. Значение показателя снимается по стрелочной шкале, исходя из размерной величины каждого деления. Функциональность может быть разной, но для измерения требуется соблюдение полярности.

Смена параметров сети проявляется в перемещении стрелки, что позволяет четко отслеживать динамику. Это устойчивый к помехам прибор, не требующий электропитания в некоторых случаях.

Переменное напряжение

Мы уже знаем, как проверить батарейку, и теперь пора осилить более серьёзную задачу. А именно – переменное напряжение. Но перед этим научимся тыкать щупами в нужное место. Потому что при работе с промышленным стандартом 220 В весьма велика вероятность что-нибудь испортить. Для тестирования попробуем зарядное устройство любого телефона.

Старайтесь найти старенькое с открытыми контактами, потому что miniUSB это не то, с чем удобно работать штатными щупами тестера. Обычно для труднодоступных мест используются специальные иголки, но их ещё нужно купить, а в комплекте обычно не имеется. Когда открытый разъем адаптера телефона обращён к нам лицом, то фаза обычно находится слева. Это распространённый шаг. В розетке фаза тоже должна находиться слева. В это место ставим красный щуп, а чёрный на вторую клемму (либо корпус, если второй клеммы нет). Тестер должен показать штатное напряжение питания адаптера. Не забудьте включить его в розетку.
