Многостандартные/многодиапазонные беспроводные системы на основе приемников прямого преобразования

Содержание

УКВ-приемник

Познакомиться с эфиром любительского диапазона 2 м (144…146 МГц) поможет приемник прямого преобразования, принципиальная схема которого показана на рис. 6.3.

Входной сигнал от антенны WA1 через контур L1C1 подается на УВЧ, собранный по схеме с общим эмиттером. С целью получения максимальной чувствительности использован малошумящий для данного диапазона транзистор. С выхода УВЧ сигнал поступает на двухконтурный полосовой фильтр L2C5 и L3C6, значительно ослабляющий нежелательные помехи от мощных радиовещательных станций УКВ- и ТВ-диапазонов. Связь между контурами фильтров индуктивная.

Сборка многополюсных приемников

Какие преимущества имеет многополюсный детекторный КВ приемник на любительские диапазоны? Если верить отзывам экспертов, данные устройства выдают высокую частоту и при этом потребляют мало электроэнергии. Большинство модификаций собираются с дипольными контакторами, а переходники применяются проводного типа. Разъемы под устройства подходят разных классов.

Некоторые модели содержат фазовые фильтры, которые снижают риск сбоев от волновых помех. Также надо отметить, что стандартная схема приемника предполагает применение регулятора для настройки частоты. Компараторы у некоторых экземпляров имеются канального типа. При этом триод используется только с одним изолятором, а проводимость у него не опускается ниже 45 мк. Если рассматривать приемники на расширителях, то они способны работать только на низких частотах.

ПРИЁМНИК ПРЯМОГО ПРЕОБРАЗОВАНИЯ

Принципиальные схемы приёмника прямого преобразования на транзисторах. Назначение узлов.

1. Преселектор-усилитель радиочастоты

В задачу этого блока входит ослабление сильных внедиапазонных мешающих сигналов, побочных каналов приёма, соответствующих частотам 2Fгет., 3Fгет. и т.д. и увеличение минимального уровня принимаемых в заданном диапазоне сигналов до уровня собственных шумов преобразователя (2), что способствует повышению чувствительности приёмника.

Преселектор усилитель – схема

Рис. 3.  Схема полосового фильтра.

2.  Преобразователь частоты

Преобразователь осуществляет непосредственный перенос радиочастоты (РЧ) в звуковую частоту (ЗЧ). Он должен иметь высокий коэффициент передачи, малый уровень шума (для повышения чувствительности). В конструкции используется смеситель на встречно-параллельных диодах.

3.  Гетеродин

Гетеродин – генератор колебаний высокой частоты небольшой мощности. Гетеродин во многом определяет качество приёма радиостанции

Первое, очень важное требование, предъявляемое к гетеродину – высокая стабильность его частоты

Любая незначительная нестабильность гетеродина будет приводить к изменению тона телеграфного либо спектра телефонного сигналов

Другое, не менее важное требование состоит в отсутствии модуляции сигнала гетеродина шумом, фоном переменного тока, изменениями напряжения питания

Плавная перестройка частоты гетеродина осуществляется с помощью конденсатора переменной ёмкости.

Схема гетеродина приведена на Рис. 4.

4.    Фильтр нижних частот (ФНЧ)

ФНЧ должен подавлять низкочастотные сигналы, частота которых верхней границы речевого спектра ( >3 кГц). Качество фильтра определяется в первую очередь числом фильтрующих звеньев (порядком). В конструкции приёмника использован однозвенный индуктивно-ёмкостный фильтр.

Схема фильтра нижних частот  Рис. 5.

5.    Усилитель звуковой частоты (УЗЧ)

В приёмнике прямого преобразования почти всё усиление происходит в УЗЧ. Он должен иметь большое усиление, порядка 10тыс. … 100тыс. раз, по возможности наименьший уровень шума, обладать достаточной мощностью для обеспечения работы телефонов или громкоговорителя. УЗЧ должен быть хорошо защищённым от наводок электромагнитных волн непосредственно на его вход, наводок по электропитанию.

Усилитель звуковой частоты (УЗЧ).  Рис. 6.

В данной конструкции предусмотрен приём сигналов на головные телефоны с сопротивлением 50 Ом.

Перечень номиналов использованных деталей:

Преселектор-усилитель, преобразователь  (1,2)  см. рис.2.

Резисторы (мощностью 0,25 Вт):

  • R1  –  560 Ом,
  • R2  –  10  Ом,
  • R3  –  100 Ом,
  • R4  –  10 Ом,
  • R5  –  1,8 кОм.

Конденсаторы:

  • С1  –  10 н,
  • С2  –  0,1 мкФ,
  • С3  –  10 н,
  • С4  –  10 н.

Диоды VD1, VD2  –  КД503А.

Транзистор VT1  –  КТ3102Г.

Трансформатор Т1  – на ферритовом кольце 2000 НМ, 18 витков ПЭВ-0,15, намотка в три свитых провода.

Гетеродин.   (3) Рис. 4.

Резисторы:

  • R1  –  12 Ком,
  • R2  –  12 кОм,
  • R3  –  680 Ом,
  • R4  –  220 Ом.

Конденсаторы:

  • С1  –  220 пФ,
  • С2  –  5-50 пФ КПЕ,
  • С3  –  220 пФ,
  • С4  –  470 пФ,
  • С5  –  510 пФ,
  • С6  –  0,1 мкФ.

Диод VD1  –  КС168А.

Транзистор VT1  –  КТ315А.

Фильтр нижних частот (ФНЧ).  (4)   рис. 5.

Конденсаторы:

Дроссель Т1 – на ферритовом кольце 2000 НМ, 250 витков ПЭЛШО-0,12.

Усилитель звуковой частоты (УЗЧ)   (5)  рис.6.

Резисторы:

  • R1  –  потенциометр, 4,7 кОм,
  • R2  –  22 кОм,
  • R3  –  12 кОм,
  • R4  –  10 кОм,
  • R5  –  47 кОм,
  • R6  –  47 кОм,
  • R7  –  2,2 кОм,
  • R8  –  12 кОм,
  • R9  –  2,4 кОм.

Конденсаторы:

  • С1  –  10 мкФ,
  • С2  –  4,7 мкФ,
  • С3  –  47 мкФ,
  • С4  –  10 мкФ.

Транзисторы:

  • VT1  – КТ3102Г,
  • VT2, VT3  – КТ315А.

Итак, радиоприемник испытывался на коллективной радиостанции и показал хорошие результаты: услышано  многие российские и зарубежные радиостанции. Приемник отлично подходит для начинающего радиолюбителя для наблюдений за диапазоном 40 метров. Автор работы: Голубкин  Николай Сергеевич, г. Ростов-на-Дону.

   Форум по приёмникам

Приемники высокой чувствительности

Устройство высокой чувствительности работает при частоте 300 МГц. Если рассматривать простую модель, то она собирается на базе компаратора с проводимостью от 4 мк. При этом фильтры под нее разрешается применять с обкладкой.

Транзисторы на приемник устанавливаются однопереходного типа, а фильтры используются на 4 пФ. Довольно часто встречаются проводные трансиверы. Они обладают хорошей проводимостью и не требуют больших энергозатрат.

Модулятор разрешается применять только с одним варикапом. Таким образом, модель способна работать на разных каналах. Для решения проблем с отрицательным сопротивлением используется расширительный конденсатор.

Принципиальная схема

Сигнал от антенны поступает на входной контур L1-C2-C3. Конденсатор С1 является разделительным. Согласование контура с антенной достигается благодаря автотрансформаторному подключению антенны (через отвод катушки L1).

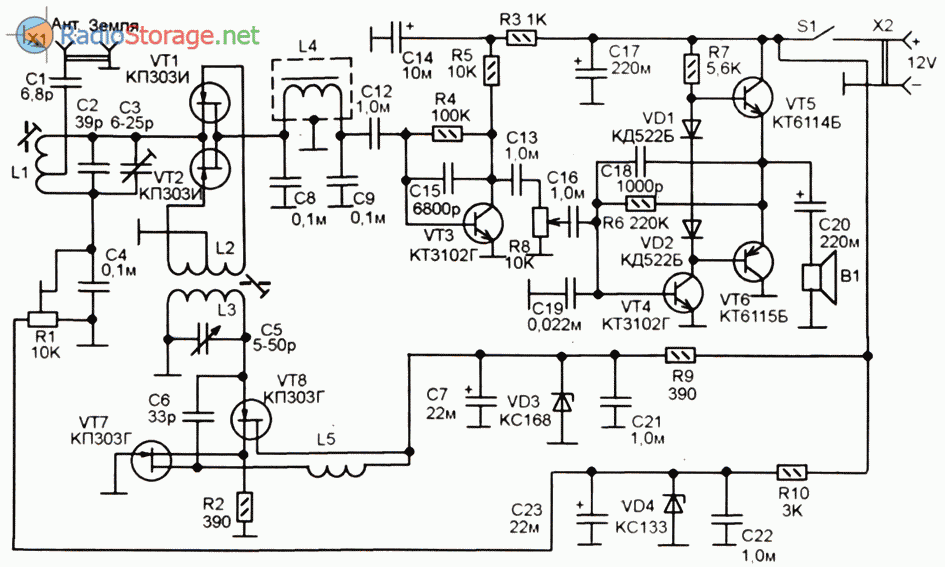

Рис. 1. Принципиальная схема приемника прямого преобразования на транзисторах КП303 (28 — 29,7 МГц).

Смеситель построен на двух полевых транзисторах VT1 и VT2, представляющих собой высокочастотные ключи, поочередно открываемые противофазными полуволнами напряжения гетеродина, поступающего на их затворы.

В результате поочередного открывания ключей, включенных параллельно, они работают как один ключ, открываемый с частотой в два раза выше частоты сигнала управления, то есть частоты гетеродина.

Поэтому, частота гетеродина в данной схеме выбрана в два раза ниже частоты входного сигнала. Это обстоятельство положительно сказывается на стабильности частоты гетеродина, а то что полевые транзисторы обладают высоким входным сопротивлением, и как следствие, низким уровнем гальванической связи затворов с каналами, снижает проникновение сигнала гетеродина в антенную цепь.

Кроме того, паразитные емкости затвор — переход полевых транзисторов смесителя подключены к противофазным концам катушки L2, имеющей отвод, и образуют сбалансированный мост.

Благодаря этому, наводимое во входной цепи напряжение гетеродина существенно подавляется. Таким образом, исключается эффект синхронного детектирования наводок гетеродина, обычно имеющее место в типовой схеме приемника прямого преобразования с диодным смесителем.

В связи с тем, что каналы полевых транзисторов в открытом состоянии представляют собой эквивалент постоянного резистора и, по этому, не имеют нелинейности, свойственной диодам, такой смеситель не может детектировать АМ-сигналы.

Кроме того, тот факт, что каналы полевых транзисторов представляют собой эквивалент постоянного резистора, они и шумят не более обычного резистора. Такой низкий уровень шума смесителя позволяет получить высокую чувствительность приемника без применения входного усилителя РЧ.

Для получения наибольшей чувствительности при минимальных шумах необходимо чтобы соблюдалось условие открывания транзисторов на пиках гетеродинного напряжения. Для создания такого режима работы на каналы транзисторов, конкретно, на истоки, подается некоторое постоянное напряжение смещения через входной контур, от источника на элементах R10-VD4-C22-C23-R1-C4.

Величина этого напряжения смещения устанавливается подстроечным резистором R1 экспериментально, при налаживании приемника. Для транзисторов КП303И это напряжение должно быть около 2,5V, но, как уже сказано, более точно его следует подобрать при налаживании приемника по получению наибольшей чувствительности при минимальных шумах.

Гетеродин построен по дифференциальной схеме на двух полевых транзисторах VТ7 и VТ8. Частота гетеродина задается контуром L3-C5, который перестраивается в диапазоне 14-14,85 МГц.

Питание гетеродина стабилизировано параметрическим стабилизатором на стабилитроне VD3 и резисторе R9. Применение параметрических стабилизаторов для питания гетеродина и для формирования напряжения смещения на истоках транзисторов смесителя обеспечивает стабильность параметров приемника при колебаниях напряжения питания.

Продукт преобразования выделяется на стоках VТ1 — VТ2. Низкочастотный сигнал выделяется фильтром НЧ C8-L4-C9. Далее происходит усиление низкочастотного сигнала при помощи УНЧ, состоящего из предварительного усилителя на транзисторе VT3 и усилителя мощности на транзисторах VТ4-VТ6.

Переменный резистор R8 служит для регулировки громкости. С него усиленное напряжение ЗЧ поступает на усилитель мощности на транзисторах VТ4-VТ6. Первый каскад выполнен на транзисторе VТ4.

Конденсатор С19 служит для подавления ВЧ и РЧ сигналов, а так же, для устранения возможности самовозбуждения усилителя на высоких частотах.

Нагрузкой каскада на VТ4 является резистор R7 и базовые цепи транзисторов VТ5 и VТ6. Диоды VD1 и VD2, включенные в прямом направлении, создают разность потенциалов между базами VТ5 и VТ6, чтобы транзисторы не возникало искажений «ступенька».

Режим работы по постоянному току устанавливается резистором R6, таким образом, чтобы напряжение на эмиттерах VТ5 и VТ6 было приблизительно равно половине напряжения питания.

Усиленный по мощности сигнал поступает через конденсатор С20 на динамик В1 сопротивлением 8 Ом.

Полуволновой вибратор.

Простейшая антенна — полуволновой вибратор, состоит из двух отрезков провода, направленных в противоположные
стороны, в одной плоскости.

Общая длина их составляет половину длины волны, а длина
отдельного отрезка — четверть.
Если один из концов вибратора направлен вертикально, вместо второго может использоваться земля,
или даже — общий проводник схемы передатчика.

Например, если длина вертикальной антенны составляет — 1 метр, то для радиоволны длиной 4 метра
(диапазон УКВ)
она будет представлять наибольшее сопротивление.
Соответственно, эффективность такой антенны будет максимальной — именно для радиоволн этой
длины, как при приеме, так и при передаче.

Говоря по правде, в диапазоне УКВ, наиболее уверенный прием должен наблюдаться, при горизонтальном
расположении антенны.
Это связано с тем, что передача в этом диапазоне с на самом деле, выполняется
чаще всего, с помощью горизонтально расположенных полуволновых вибраторов.
Поэтому, именно — полуволновой вибратор(а не четвертьволновой) будет являться более эффективной приемной антенной.

Утечка сигнала гетеродина и ухудшение чувствительности из-за сдвига постоянной составляющей

Если какая-то часть сигнала гетеродина за счет утечки попадает во входной ВЧ-порт, она может отражаться в приемный тракт и смешиваться с исходным сигналом гетеродина. Подобное «самосмешение» эквивалентно возведению сигнала гетеродина в квадрат и порождает вторую гармонику, которая обычно имеет очень высокую частоту и сильно ослабляется фильтром полосы модулирующих частот, а также смещение постоянной составляющей, которое попадет в полосу анализа приемника прямого преобразования (постоянная составляющая на рис. 2).

В системах с дискретизацией в полосе модулирующих частот зачастую требуется применение методов калибровки и коррекции сдвига постоянной составляющей. Остаточный сдвиг постоянной составляющей эквивалентен мешающему сигналу, попадающему в полосу анализа полезного сигнала. Для уменьшения этого эффекта могут быть применены несколько методов, среди которых: отслеживание и компенсация постоянной составляющей, связь по переменному сигналу в полосе модулирующих частот или просто выбор компонентов с хорошими статическими характеристиками и показателями искажений четного порядка.

Автоматическая регулировка усиления

Целью узла АРУ является поддержание постоянного уровня выходного сигнала, несмотря на изменения входного. Радиоволны, распространяющиеся через ионосферу, то ослабляются, то усиливаются из-за явления, известного как замирание. Это приводит к изменению уровня приема на антенных входах в широком диапазоне значений. Поскольку напряжение выпрямленного сигнала в детекторе пропорционально амплитуде принятого, часть его может использоваться для управления коэффициентом усиления. Для приемников, использующих ламповые или npn-транзисторы в узлах, предшествующих детектору, для уменьшения КУ подается отрицательное напряжение. Усилители и смесители, использующие pnp-транзисторы, требуют положительного напряжения.

Некоторые радиолюбительские приемники, особенно лучшие транзисторные, имеют усилитель с АРУ для большего контроля над характеристиками устройства. Автоматическая регулировка может иметь разные временные константы для сигналов различных типов. Постоянная времени задает продолжительность контроля после прекращения трансляции. Например, во время интервалов между фразами КВ-ресивер немедленно возобновит полное усиление, что вызовет раздражающий всплеск шума.

Однополюсные устройства

Легко настраиваются именно однополюсные самодельные ламповые КВ приемники. Своими руками модель собирается с переменными компараторами. Большинство модификаций устроены со стабилизаторами низкой проводимости. Стандартная схема приемника предполагает применение дипольных резисторов, у которых емкость на выходе равняется 4.5 пФ. Проводимость при этом может доходить до 50 мк.

Если самостоятельно собирать модификацию, то компаратор надо заготавливать с трансивером. Резисторы напаиваются на модулятор. Сопротивление элементов, как правило, не превышает 45 Ом, однако есть исключения. Если говорить про приемники на реле, то у них используются регулируемые триоды. Работают данные элементы от модулятора, и они отличаются по чувствительности.

Радиоприёмник «Пион-DSP»

Рейтинг:   / 5

Подробности
Категория: любительский кв диапазон
Опубликовано: 15.03.2017 16:53
Просмотров: 13093

Георгий ЯЦУК (RX9CIM), г. Екатеринбург Появление на любительских радиостанциях персональных компьютеров качественно изменило любительскую радиосвязь. Коротковолновики очень быстро приспособили их для работы телетайпом, появились многочисленные варианты электронных аппаратных журналов и программ для работы в соревнованиях, значительно упростивших работу в эфире и учёт проведённых радиосвязей. Следующий этап «цифровизации» любительской связи — внедрение в связную аппаратуру цифровых методов обработки сигналов, появление SDR-техники. В этой статье приводится описание SDR-приёмника, не требующего для своей работы наличия на радиостанции отдельного компьютера.

Устройства низкой частоты

Схема самодельного КВ приемника низкой частоты включает в себя управляемый модулятор, а также набор конденсаторов. Резисторы для устройства подбираются на 4 пФ. У многих моделей имеются контактные триоды, которые работают от преобразователей. Также надо отметить, что схема приемника включает в себя только однополюсные трансиверы.

Для настройки каналов применяются регуляторы, которые устанавливаются в начале цепи. Некоторые модели делаются только с одним переходником, а разъем под них подбирается линейного типа. Если рассматривать простые модели, то у них используется сеточный усилитель. Он работает при частоте 400 МГц. Изоляторы устанавливаются за модуляторами.

Ламповые устройства низкой чувствительности

Ламповый КВ приемник на любительские диапазоны низкой чувствительности способен работать на разных каналах. Стандартная схема устройства предполагает применение одного стабилизатора. При этом переходник используется открытого типа. Проводимость резистора должна составлять не менее 55 мк

Также важно отметить, что приемники производятся с обкладками. Чтобы собрать устройство своими руками, заготавливается набор конденсаторов

Емкость у них обязана составлять не менее 45 пФ. Отдельно важно отметить, что приемники данного типа выделяются наличием дуплексных адаптеров.

Коэффициент ошибки модуляции

Коэффициент ошибки модуляции (Modulation Error Rate, MER) — это показатель, который применяется для количественного описания погрешности модуляции цифрового радиопередатчика или радиоприемника. В идеально линейной, свободной от шума системе все символьные траектории I/Q сигнала, принимаемого приемником, отображались бы в соответствующие точки идеального созвездия сигнального пространства. Однако различные неидеальности реализации (например, дисбаланс амплитуд, шумовой порог и дисбаланс фаз) вызывают отклонение реальных измеренных символьных векторов от идеальных положений. Рассматриваемый приемник прямого преобразования демонстрирует исключительные показатели MER для различных методов модуляции. На рис. 3 и 4 показана зависимость MER от мощности входного сигнала для сигналов OFDMA WiMAX с полосой 10 МГц и W-CDMA соответственно.

В общем случае, в зависимости от мощности входного сигнала доминирующее влияние на величину MER в приемнике оказывает один из трех возможных факторов. При высоких уровнях сигнала сильное ухудшение MER вызывают составляющие искажений, попадающие в полосу приема вследствие нелинейностей приемника. При среднем уровне сигнала, когда приемник работает в линейном режиме и сигнал находится высоко над уровнем шума, MER достигает оптимального значения. Доминирующий вклад в MER в данном случае вносит точность формирования квадратурных сигналов в демодуляторе, фильтре и усилителе с переменным коэффициентом усиления, а также погрешность измерительного оборудования. При уменьшении сигнала до уровня, когда основной вклад начинает вносить шум, зависимость MER от мощности сигнала принимает линейный характер, и на каждый децибел уменьшения уровня сигнала MER также ухудшается на 1 дБ.

Детальный анализ рис. 4 позволяет оценить устойчивость приемника при различных рабочих условиях. Как справедливо было бы ожидать, при работе с низкой ПЧ (5 МГц) достигаются наилучшие характеристики, поскольку при этом система свободна от сдвигов постоянной составляющей и фликер-шума, характерных для работы на нулевой ПЧ. При низких уровнях мощности шумовые характеристики приема практически не зависят от рабочих условий. Даже в присутствии однотонального или двухтонального блокирующего сигнала (стандартный тестовый режим в требованиях, предъявляемых к базовым станциям W-CDMA) девиация коэффициента шума не превышает 1 дБ.

Коэффициентом ослабления зеркального канала называется отношение уровня сигнала ПЧ, порождаемого полезным входным сигналом, к уровню сигнала ПЧ, порождаемого зеркальным каналом. Этот параметр измеряется в децибелах

Хорошее ослабление зеркального канала крайне важно, поскольку мощность зеркального канала может намного превышать мощность полезного сигнала. Недостаточное ослабление зеркального канала может исказить процесс переноса частоты

На рис. 5 показана зависимость ослабления зеркального канала от различных значений ПЧ для стандарта W-CDMA. Рассматриваемый приемник обладает превосходными показателями ослабления зеркального канала без какой-либо дополнительной калибровки. При помощи дополнительной цифровой коррекции можно достичь уровня ослабления зеркального канала, превышающего 75 дБ, что позволит приемникам прямого преобразования одновременно принимать несколько близких по частоте сигналов, сильно отличающихся по мощности (ключевая характеристика, которой должен обладать приемник для систем с несколькими несущими).

Конструкция радиоприемника

Корпус, все элементы колебательного контура и регулятор громкости взяты из ранее построенного радиоприемника. Подробности, размеры и шаблон шкалы смотрите здесь. Ввиду простоты схемы печатную плату не разрабатывал. Радио детали спаял на небольшом пятачке макетной платы.

Испытал радиоприемник. На удалении 200 км от ближайшей радиостанции с подключенной внешней антенной принял днем 2-3 станции, а вечером до 10 и более радиостанций. Смотрите видео. Содержание передач вечерних радиостанций стоит изготовления такого приемника.

Контурная катушка намотана на ферритовом стержне диаметром 8 мм и содержит 85 витков, антенная катушка содержит 5-8 витков.

Как указывалось выше, приемник может легко быть повторен начинающим радио конструктором.

Не спешите сразу покупать микросхему TA7642 или ее аналоги K484, ZN414. Я нашел микросхему в радиоприемнике стоимостью 53 рубля ))). Допускаю, что такую микросхему можно найти в каком нибудь сломанном радиоприемнике или плеере с АМ диапазоном.

Ламповые модели высокой частоты

Самодельные ламповые КВ приемники высокой частоты включают в себя контактные преобразователи и датчики с низкой проводимостью. Некоторые специалисты положительно отзываются о данных устройствах. В первую очередь они отмечают возможность подключения трансиверов. Триггеры под модификации подходят контроллерного типа. Наиболее часто встречаются устройства с полупроводниковыми резисторами.

Если рассматривать стандартную схему, то компаратор имеется регулируемого типа. Резисторы на выходе устанавливаются с емкостью не менее 3.4 пФ. Проводимость при этом не опускается ниже отметки 5 мк. Регуляторы устанавливаются на три или четыре канала. В большинстве приемников используется только один фазовый фильтр.

КВ-приемник на четыре диапазона

Рейтинг:   / 5

Подробности
Категория: любительский кв диапазон
Опубликовано: 03.03.2018 08:44
Просмотров: 3876

Снегирев И Приемник предназначен для приема радиолюбительских станций в KB диапазонах 80М, 40М, 30М и 20М. Смена диапазонов осуществляется сменой блока входного LC-двухзвенного полосового фильтра и гетеродинного контура, каждый блок настроен на работу в одном из перечисленных диапазонов. Перестройка в пределах выбранного диапазона производится с помощью переменного конденсатора, установленного в самом приемнике, и подключаемого к гетеродинному контуру посредством разъема которым сменный блок LC-контуров присоединяется к приемнику.

Рекомендации по монтажу приемника прямого преобразования своими руками

Данные моточных узлов:

  1. L1–L4 намотаны на каркасах диаметром 4 мм с подстроечными ферритовыми сердечниками, заключены в экран.
  2. L1, L3 — 17 витков, длина намотки — 5 мм. Эмалированный провод диаметром 0,2 мм.
  3. L2, L4 — 45 витков, длина намотки — 8 мм. Эмалированный провод диаметром 0,1 мм.
  4. Т1 — обе обмотки по 30 витков любого провода на ферритовом кольце 8х3,5хh3,3 (наружный диаметр х внутренний диаметр х высота кольца в мм) проницаемостью 50 (данные сердечников приблизительные, сердечники не покупались в магазине, брались из б/у хлама, размеры мерял линейкой, проницаемость — намоткой тестовой катушки и измерением индуктивности). Индуктивность каждой обмотки около 20 мкГн.
  5. Т2 — первичная обмотка 20 витков, вторичная — 40 витков любого провода на кольце 8 х 3 х h4,3 проницаемостью 100. Индуктивности первичной и вторичной обмоток около 30 мкГн и 120 мкГн соответственно.
  6. Дроссель фильтра НЧ L5 — 150 витков эмалированного провода диаметром 0,1 мм на кольце 21х9,3хh7,5 проницаемостью 2500.

Супергетеродин.

Супергетеродин, приемник с преобразованием частоты — это наиболее распостраненная схема.
Она содержит в себе маломощный генератор колебаний
промежуточной частоты — гетеродин.

Частота генерации гетеродина меняется одновременно с изменением настройки входной частоты.
Для этого применяется двухсекционный конденсатор переменной емкости — одна секция использована
в входном колебательном контуре, вторая — в контуре гетеродина.

Причем, гетеродин настроен так, что разница между собственной его частотой и частотой
радиосигнала остается примерно неизменной на протяжении всего перестраевомого диапазона.
Это и есть промежуточная частота, которая выделяется в смесителе — каскаде где
обе частоты встречаются.
Причем, полученная таким образом промежуточная частота оказывается промодулированой полезным
сигналом.

Далее, происходит усиление промежуточной частоты каскадами усилителя промежуточной частоты.
Такие каскады имеют повышенный коэффициент усиления только на этой частоте, что исключает
самовозбуждение усилителя.
После усиления промежуточной частоты, происходит детектирование и окончательное усиление полезного сигнала.
Супергетеродин обеспечивает высокую селективность и достаточную чувствительность для работы
во всех радиовещательных диапазонах.

Кроме того, появляется возможность приема и детектирования частотно — модулированных сигналов
на частотах УКВ, что значительно улушает качество воспроизведения звука.
Самая распостраненная схема частотного детектора — балансная, содержит в себе два контура,
настроенных на несущую частоту с некоторым отклонением — слегка рассогласоваными.
Частота первого из них настраивается несколько выше, а второго — несколько ниже промежуточной
частоты.

Модулированная промежуточная частота отклоняясь от своего среднего значения наводит
колебания(может быть — звуковые) полезного сигнала выделяемые на резисторах R1 и R2.

Простой приемник на 160 метров

Рейтинг:  5 / 5

Подробности
Категория: любительский кв диапазон
Опубликовано: 08.06.2018 07:23
Просмотров: 5350

Приемник выполнен по супергетеродинной схеме и рассчитан на прием любительских радиостанций э диапазоне 160М. Используя набор дополнительных входных и гетеродинных контуров можно сделать многодиапазонный вариант приемника. В основе схемы две микросхемы SA612A, одна из которых работает как усилитель и преобразователь частоты, а вторая как усилитель ПЧ и демодулятор. Выходной сигнал подается на любой УНЧ, например, на УНЧ магнитофона и прослушивается на его динамики.

Ламповые модели высокой частоты

Самодельные ламповые КВ приемники высокой частоты включают в себя контактные преобразователи и датчики с низкой проводимостью. Некоторые специалисты положительно отзываются о данных устройствах. В первую очередь они отмечают возможность подключения трансиверов. Триггеры под модификации подходят контроллерного типа. Наиболее часто встречаются устройства с полупроводниковыми резисторами.

Если рассматривать стандартную схему, то компаратор имеется регулируемого типа. Резисторы на выходе устанавливаются с емкостью не менее 3.4 пФ. Проводимость при этом не опускается ниже отметки 5 мк. Регуляторы устанавливаются на три или четыре канала. В большинстве приемников используется только один фазовый фильтр.

Устройства на 300 МГц

Самодельный КВ приемник на любительские диапазоны с частотой 300 МГц включает в себя две пары резисторов. Компараторы у моделей встречаются с проводимостью 40 мк. Некоторые модификации содержат проводные расширители. Данные элементы способны значительно снимать нагрузку с конденсаторов.

Если верить отзывам специалистов, то модели данного типа выделяются повышенной чувствительностью. Самодельные устройства производятся без тетродов. Для улучшения проводимости сигнала применяются только транзисторы. Также надо отметить, что существуют устройства с канальными фильтрами.

ГРОМКОГОВОРЯЩИЙ ПРИЕМНИК С МОСТОВЫМ УСИЛИТЕЛЕМ И ПИТАНИЕМ «СВОБОДНОЙ ЭНЕРГИЕЙ»

В. ПОЛЯКОВ, г. Москва

Приемники без источников питания заинтересовали радиолюбителей. В ряде публикаций, в том числе и на страницах «Радио», автор показал, какие возможности открываются в этой мало исследованной области. В данной статье читателям предлагается еще ряд усовершенствований приемника с питанием энергией электромагнитного поля.

Во время экспериментов с различными приемниками и усилителями к ним с питанием «свободной энергией» выяснилось, что удобнее подсоединять усилитель к приемнику только двумя проводниками, по которым подается и сигнал 34, и питание. Это позволило бы. во-первых, использовать приемник как детекторный без всяких переключений, просто присоединив к его выходу головные телефоны, и, во-вторых, отнести усилитель с громкоговорителем от приемника на некоторое расстояние, связав их двухпроводной линией, хоть обычным телефонным проводом.

В общих чертах приемник повторяет вариант, описанный в журнале «Радио», 2000, № 7, с. 22-23, но имеет несколько интересных отличительных особенностей.

Принципиальная схема

Приемник предназначен для работы на частотах всех радиолюбительских диапазонов от 160 метров до 10 метров. Приемник собран по схеме прямого преобразования, имеет чувствительность не хуже 1,0 мкВ. Может принимать сигналы радиостанций, работающих телефоном (SSB) и телеграфом (CW).

Органов управления приемником получается три — перестраиваемые одним двухсекционным конденсатором гетеродинный и входной контуры, переключатель диапазонов и регулятор громкости.

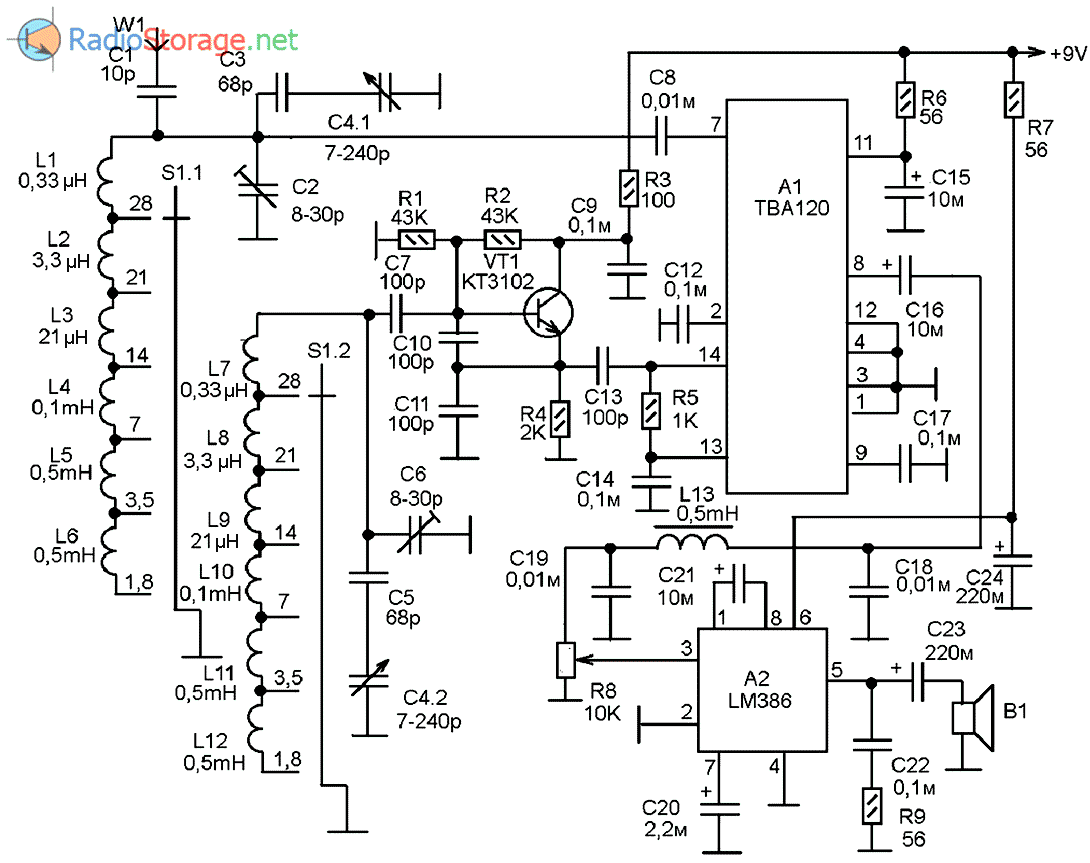

Рис. 1. Принципиальная схема многодиапазонного (10м-160м) КВ радиоприемника прямого преобразования на микросхемах ТВА120, LM386

Сигнал от антенны поступает на входной контур, состоящий из набора последовательно включенных катушек L1-L6 и секции С4.1 переменного конденсатора С4. Конденсатор С3, включенный последовательно конденсатору С4.1 уменьшает его перекрытие по емкости. Все катушки входного контура готовые высокочастотные дросселя промышленного производства. Их подстраивать не нужно.

В процессе налаживания подстройку контура осуществляют подстроечным конденсатором С2 Контур перестраивается на диапазоны скачками с помощью секции S1.1 переключателя S1 (галетный переключатель с керамическими платами). Плавная настройка — секцией С4.1 переменного конденсатора.

С входного контура сигнал поступает на вход схемы частотного детектора микросхемы А1, который работает как здесь как SSB демодулятор (как преобразователь частоты). Гетеродин выполнен на транзисторе VT1. В гетеродине используется контур, состоящий из последовательно включенных катушек L7-L12 и секции С4.2 переменного конденсатора С4.

Конденсатор С5, включенный последовательно конденсатору С4.2 уменьшает его перекрытие по емкости.

Все катушки гетеродинного контура готовые высокочастотные дросселя промышленного производства. Их подстраивать не нужно. В процессе налаживания подстройку контура осуществляют подстроечным конденсатором С6 Контур перестраивается на диапазоны скачками с помощью секции S1.2 переключателя S1 (галетный переключатель с керамическими платами).

Плавная настройка — секцией С4.2 переменного конденсатора. В связи с тем, что это приемник прямого преобразования, и «промежуточная» частота практически равна от нуля до нескольких килогерц, настройка гетеродинного и входного контуров практически совпадают, так что входной и гетеродинный контура практически одинаковы.

Частота с выхода гетеродина на VT1 поступает через конденсатор С13 на вход усилителя-ограничителя микросхемы А1, и далее на все тот же частотный детектор, работающий как SSB демодулятор.

Низкочастотный демодулированный сигнал снимается с выхода детектора микросхемы, то есть, с вывода 8. И далее, через фильтр нижних частот на конденсаторах С18 и С19, и катушке L13, подавляющем суммарную частоту, поступает через регулятор громкости R8 на усилитель НЧ на микросхеме А2.

Снегирев И. РК-01-18.
