Обзор портативных осциллографов с алиэкспресс: какой мобильный осциллограф лучше выбрать

Содержание

Сборка карманного осциллографа на основе «андроида»

Если частота, подлежащая измерениям, лежит в диапазоне 20 кГц (звук слышимости ухом), то используют наушники с микрофоном. Чтобы собрать новый прибор на основе ОС «Андроид», можно обойтись без дополнительных узлов. Из гарнитуры берётся разъём 3,5 мм. К микрофонным контактам припаиваются щупы. Между ними и штекером вставляется коммутатор пределов измерения. Скачивают на телефон приложение «Осциллограф». Сигнал, поступающий на вход микрофона, будет отображаться на экране.


Схема коммутатора пределов измерения

Плюсы и минусы «андроидной» сборки

Недостатков в таком методе больше, чем плюсов. Минусы:

  • не даёт точности измерений;
  • разрешает мерить только высокочастотные сигналы;
  • нельзя померить переходные процессы при постоянном напряжении;
  • подвергается опасности вход гаджета.

Плюсов мало:

  • 20 минут времени на монтаж;
  • сборка несложная.

Трудно назвать эту приставку хорошим измерительным прибором.

На что обратить внимание при выборе портативного осциллографа

В зависимости от предполагаемой сферы применения, перед покупкой прибора следует проверить соответствие требуемым характеристик. К числу таковых относят:

  • количество каналов. Любителям будет достаточно одноканальной модели, профессионалам может пригодиться устройство с возможностью одновременно анализировать 2-4 сигнала;
  • полоса пропускания. Минимальный порог для непрофессиональной сферы— 200 кГц;
  • частота дискретизации. Чем она выше, тем больший диапазон частот сможет проанализировать прибор. В премиальных моделях она достигает 1 ГС/с, в бюджетных — на порядок меньше;
  • удобство управления. Прибор должен иметь клавиши с наглядным представлением возложенных на них функций. Если имеется сенсорный экран, то навигация по настройкам должна быть понятной на интуитивном уровне;
  • объем памяти. Может составлять от нескольких десятков, до фактически неограниченного числа сохраненных результатов измерений. Очень удобно, если прибор имеет возможность делать скриншоты с экрана.

Наконец, устройство должно быть изготовлено из качественных, устойчивых к царапинам материалов. Желательно наличие корпуса с ребрами жесткости, помогающими уберечь экран. Также важен ассортимент прилагаемый комплектных аксессуаров: щупы, чехол, переходники и т.п.

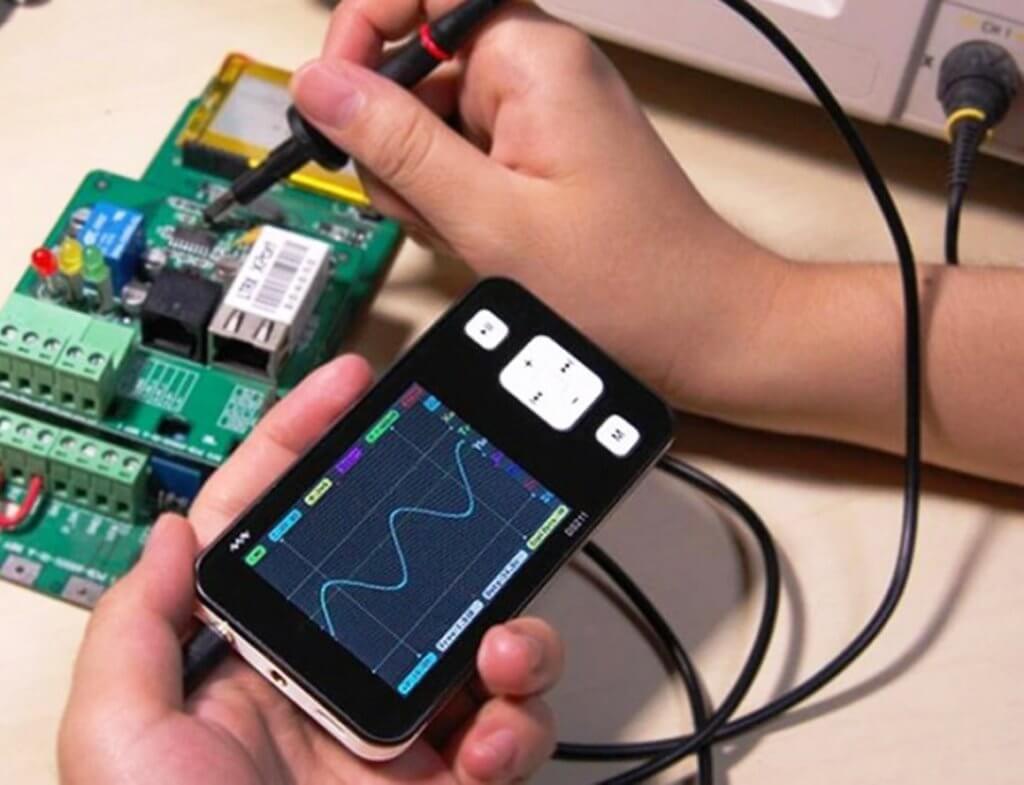

На 5 месте — серия китайских мини-осциллографов DSO

Серия Mini и Nano DSO — это карманные мини-осциллографы с рабочей частотой до 100 кГц — 500 кГц, с 1 — 4 каналами и максимальным напряжением 50 В. Самые популярные модели этой серии: , , 112,, 150, , 203, 211.  Отличаются модели между собой в основном корпусом, частотой дискретизации, размером экранчика, количеством каналов.

Пример работы с карманным осциллографом DSO203 смотрите в видеоролике.

Стоимость:

Количество каналов: 1 — 4 в зависимости от модели

Аналоги:

  • (30 $, 100 кГц, 1 канал, экран 2,4 дюйма),
  • (70 $, 100 кГц, 1 канал, экран 2,9 дюйма, выглядит приличнее),
  • (160 $, 7 МГц, 2 аналог. + 2 цифр. канала, экран 3 дюйма).
  • (Новинка! 60 $, 30 МГц, 1 канал, экран 2,4 дюйма)

Недостатки:

  • низкая частота дискретизации
  • маленькая разрядность АЦП 8 бит, можно только оценить форму сигнала
  • хлипкие разъемы щупов
  • проблемы с софтом — глючит на некоторых моделях, читайте отзывы
  • маленькое разрешение экрана

Достоинства:

  • сверхмалые габариты
  • низкая цена осциллографа
  • встроенный аккумулятор

Сфера применения: измерение аудиосигналов, кварцевых генераторов, сигналов блоков питания с ШИМ. Подойдет для выездной диагностики аудиотехники и блоков питания.

Как измерить частоту

При помощи осциллографа можно провести измерения временных интервалов, в частности, периода сигнала. Вы понимаете, что частота любого сигнала всегда пропорциональна периоду. Измерение периода можно провести в любой области осциллограммы. Но удобнее и точнее провести замер в тех точках, в которых график пересекается с горизонтальной осью. Следовательно, перед началом измерений обязательно установите развертку четко на горизонтальную линию, расположенную по центру. Так как пользоваться портативным цифровым осциллографом намного проще, нежели аналоговым, последние давно канули в лету и редко используются для измерений.

Далее, используя рукоятку, обозначенную горизонтальной двунаправленной стрелкой, необходимо сместить начало периода с крайней левой линией на экране. После вычисления периода сигнала можно, используя простую формулу, рассчитать частоту. Для этого нужно единицу разделить на вычисленный ранее период. Точность измерений бывает различной. Чтобы увеличить ее, необходимо как можно сильнее растягивать график по горизонтали.

Обратите внимание на одну закономерность: при увеличении периода уменьшается частота (пропорция ведь обратная). И наоборот – при уменьшении периода происходит увеличение частоты. Низкое значение погрешности – это когда она составляет менее 1 процента

Но такую высокую точность не каждый осциллограф способен обеспечить. Только на цифровых, в которых линейная развертка, можно получить такие точные измерения

Низкое значение погрешности – это когда она составляет менее 1 процента. Но такую высокую точность не каждый осциллограф способен обеспечить. Только на цифровых, в которых линейная развертка, можно получить такие точные измерения.

Виды осциллографов

В зависимости от принципа работы, выделяется несколько типов (видов) осциллографов.

Осциллограф — прибор, предназначенный для исследования амплитудных и временны́х параметров электрического сигнала

  1. Аналоговые. Это классические модели, в которых изменения характеристик электрического тока незамедлительно отражаются на экране с покрытием из люминофора. Подобные устройства не способны с высокой точность измерить характеристики тока и запоминать измеренные значения, однако продолжают пользоваться спросом ввиду своей дешевизны. Встречаются модели как с однолучевыми ЭЛТ, так и с нескольколучевыми от (2 до 16).
  2. Цифровые. В моделях данного перед отображением результата на экране производится анализ характеристик тока. Результаты обработки выводятся на экран, чаще всех — жидкокристаллический. Цифровые осциллографы способны не только отображать изменения характеристик тока в цепи, но и запоминать полученные результата для подробного изучения.
  3. Цифровые люминофорные. Разновидность цифровых осциллографов, однако выводят изображение на классическую ЭЛТ.
  4. Цифровые стробоскопические. От обычных отличаются способностью считывать сигнал не в непрерывном режиме, а периодически. С каждым циклом анализируемого импульса точка измерения параметров тока немного смещается во времени. Таким образом удается получить полную форму сигнала, не прибегая к необходимости проведения всего ряда измерений за один цикл. Это снижает требования к вычислительной мощности устройства, а также позволяет добиться эффекта сжатия спектра, когда частота измерений осциллографа оказывается многократно меньше фактической частоты изучаемого импульса.

Видео — Как научиться пользоваться Осциллографом

Также существует деление на стационарные и портативные модели цифровых осциллографов. Последние обрели значительную популярность благодаря появлению компактной, но мощной вычислительной электроники, позволяющие реализовать в корпусе переносного устройства потенциал полупрофессионального стационарного осциллографа почти любого класса точности. Именно портативные модели представляют наибольший интерес для домашней или полупрофессиональной электронной лаборатории, а также для сервисных служб.

На что обратить внимание в Oscilloscope, ориентиры для выбора

Рассмотрим основы характеристик O-Scope, которые послужат также ориентирами, как выбрать осциллограф, надежную его модель.

Способы, чтобы проверить осциллограф:

  • встроенным генератором (Калибровка), все цифровые модели имеют его. Включают режим и смотрят, есть ли синусоида. Если магазин специализированный, там должен быть внешний генератор для проверки;
  • старые осциллографы начинают подвирать со временем, как проверить их есть простой способ: взять эталонный источник, например, ту же батарейку 1.5 В;
  • экран должен быть достаточной яркости, луч без артефактов;
  • дотронуться до щупа: фаза покажет синусоиду (правда с большими помехами), земля — ровную линию;
  • посредством ПК, специальным ПО.

Полоса пропускания

Это минимальная и максимальная частоты, амплитудность, то есть диапазон, который может измерить прибор. Достаточно учесть верхнюю черту; нижнюю рисуют все устройства.

Частота дискретизации (Sampling rate)

У цифровых моделей. Данный параметр связан с предыдущим. Чем выше, тем лучше (например, у Siglent SDS — 1×109). Это число считываний за единицу времени, определяет максимальные частоты без потерь на экране. У приборов с несколькими каналами может уменьшаться при задействовании их всех (при покупке надо учесть).

По теореме Котельникова част. дискр. должна превышать в 2 раза верхнюю рамку пропускания, но на практике потребуется превышение в 4–5 раза. На этом и основывается выбор

Пример для изделия с полосой до 200–800 МГц (важно учесть параметр при использовании 2 и больше каналов)

Число каналов

Многие модели способны обрабатывать больше сигналов вместе, одновременно раздельно показывая их на мониторе. Обычно от 2 до 4. Иногда включение других каналов сказывается на производительности. Выбор осциллографа рекомендовано делать среди изделий с двумя каналами, что позволит сравнивать исследуемые величины, исчислять фазные сдвиги. Три и больше входа, это хорошо, но для обычных задач иногда чрезмерно, цена прибора возрастет многократно.

Эквивалентная частота дискретизации

Когда недостаточно реальной част. дискр., итоговая картинка реконструируется по нескольким последовательным измерениям. Пример: анализируется сигнал 200 МГц на модели с част. дискр. 1 млрд. выборок/сек. (1 GSa/s) — получают всего 5 измерений. По теор. Котельникова этого хватает, но можно детализировать (алгоритмическим методом) и активировать опцию: будет не 1 GSa/s, а уже 2 GSa/s.

Глубина памяти

Всегда есть в цифровых моделях (DSO=Digital Storage Oscilloscope). Чем ниже скорость развертки, тем точнее показатели и тем больше значений приходится сохранять прибору в памяти. Чем глубже память — тем лучше. Но иногда наблюдается негативный момент: при медленных измерениях прибор подтормаживает, выбирая изделие, надо поинтересоваться этим нюансом.

Обновление экрана

Чем чаще обновляется монитор, тем короче «мертвое время», требуемое для обработки захватываемой информации, более оперативно происходит обновление осциллограмм. Больше шансов, что аппарат покажет малозаметный артефакт. Впрочем, это имеет значение только для фанатов-электронщиков.

Максимальное входное напряжение (питание)

Любой прибор имеет предел по мощности питания, при превышении которого без дополнительных мер он просто сгорит, выйдет из строя. Нужно учитывать параметры обслуживаемых цепей. Пример: макс. напр. в режиме щупа 1:1 — 40 В, в режиме 1:10 — 400 В, то есть лезть в цепь с 400 В и больше без предохранительных мер уже небезопасно.

Как функционирует осциллограф

Если смотреть на быстро пробегающие объекты, то увидим размытую линию. Но если периодически открывать «окошко», то будут выхватываться статичные кадры. Это принцип стробоскопа, так же, но в электронной форме работает Oscilloscope.

Действие «окошка» синхронизуется (главное условие) со скоростью объектов (сигнала), поэтому при его открытии их место стабильно. В противном случае возникнет рассинхронизация.

Аппарат визуализирует периодические изменения в реальном времени на табло синусоидой или линией другой формы (пила, меандр и прочее). Каждый будущий отрезок схожий с прошедшим, он «останавливается» и показывается (в 1 момент — 1 период).

Дополнительные возможности

Существуют многоканальные осциллографы, у которых имеется несколько входов Y и, соответственно, можно наблюдать сразу несколько сигналов. Для чего нужен многоканальный осциллограф? Он незаменим для определения фазовых сдвигов колебаний относительно друг друга и их сравнения.

Четырехканальный прибор

Для увеличения входного диапазона применяются входные делители 1:10 или 1:100, которые поднимают допустимое верхнее значение сигнала в 10 и 100 раз, соответственно. Этот факт нужно учитывать при измерениях в дальнейшем. Наличие входного делителя при этом пропорционально увеличивает и входное сопротивление прибора.

Внешний делитель

Цифровые осциллографы избавляют от необходимости ручного подсчета амплитуды и частоты, выводя эти значения на экран. Кроме того, они позволяют заносить изображение в память и передавать его на внешнее печатающее устройство.

При отсутствии дополнительных входов Y для определения фазовых сдвигов нужен осциллограф, у которого предусмотрен вход Х с отключенным внутренним генератором развертки. Подавая колебания на входы X и Y, можно сравнивать фазы и частоты по так называемым фигурам Лиссажу.

Фигуры Лиссажу

Советы мастеров по выбору осциллографа

Что такое осциллограф и что он собой представляет? Это улучшенный мультиметр, на экране которого можно наблюдать показатели токов, что измеряются, а также их визуализацию. Такой прибор способен за одну секунду сделать огромное количество измерений, отмечая даже самые короткие отклонения. Благодаря ему можно форсировать работу по обнаружению неисправностей.

На рынке предоставлен огромный ассортимент моделей от разных производителей, поэтому для начинающего электрика выбор прибора – это непростая задача. Такое устройство будет незаменимым при ремонте электротехники, так как с его помощью можно увидеть электрические колебания, которые выводятся на экран в виде графика. Аппарат используют для ремонта компьютеров, для диагностики авто, а также в своей работе их применяют радиотехники и наладчики оборудования.

Далее мы расскажем, как выбрать осциллограф для дома и работы, а также, на какие параметры нужно обращать внимание

Полоса пропускания и частота дискретизации

Выбор устройства должен зависеть и от его характеристик. Так, измеряя прибором переменные сигналы, не стоит забывать о том, что они обладают определенной максимальной частотой и если показатели будут выше, то точность измерений будет портиться. Это и устанавливает полосу пропускания. Такая полоса должна быть в 5 раз выше показателей частоты исследуемого сигнала.

Как выбрать правильный осциллограф? Если полоса пропускания недостаточная, то точность измерений будет искажаться. Если выбрать прибор для простых работ с усилителями звуковой частоты и с цифровыми схемами, то достаточно будет и 25 МГц. Для профессиональных исследований и для схем радиочастот необходимо выбрать приспособление со значением 100-200 МГц. От полосы пропускания зависит выбор устройства: цена будет выше, чем больше значение верхней полосы.

Что касается дискретизации, то от нее зависит, с какой скоростью осциллограф будет обрабатывать входной сигнал. А от ее частоты будет зависеть качество картинки, которое будет отображаться на экране. Чем выше частота, тем шире полоса пропускания и соответственно лучшее разрешение однократных сигналов. Ведь при большем количестве обрабатываемых входных точек изображение будет точнее. При измерении переходных и однократных процессов это считается очень важным.

Радиолюбитель

Простая схема низкочастотного осциллографа, в которой можно использовать любую электронно-лучевую трубку

Доброго дня уважаемые радиолюбители! Приветствую вас на сайте “Радиолюбитель“

В этой статье мы рассмотрим очередную простую радиолюбительскую схему – низкочастотный осциллограф.

Эта радиолюбительская конструкция выполнена по простой и легкой в повторении схеме (единственная сложность – намотка силового трансформатора). Схема осциллографа такова, что в ней можно использовать практически любую осциллографическую электронно-лучевую трубку, которую удастся приобрести.

Канал горизонтального отклонения собран на трех транзисторах VT1-VT3, первые два из них образуют синхронизируемый высоковольтный мультивибратор, а третий – генератор пилообразного напряжения. На коллекторе VT3 образуется пилообразное напряжение, а на коллекторе VT2 импульсы гашения обратного хода луча. Пилообразное напряжение поступает на горизонтальные отклоняющие пластины, а импульсы гашения – на модулятор ЭЛТ. Усилитель вертикального отклонения выполнен на транзисторах VT4, VT5. Резисторы R1-R5 образуют входной делитель и регулятор усиления “Y”. Для работы каскада на коллектор VT5 нужно подать отрицательное напряжение 10 вольт. Каскад сделанный по такой схеме отличается хорошей линейностью и большим коэффициентом усиления. Система питания ЭЛТ обычная, путем подачи отрицательного напряжения около 1200 вольт на катод относительно заземленного второго анода. Резисторы R23 и R24 служат для центровки изображения, они изменяют постоянное напряжение смещения на отклоняющих пластинах.

Детали. Трансформатор питания содержит: сетевая обмотка №5 1000 витков ПЭВ 0,16; высоковольтная обмотка состоит из двух частей №1 3400 витков, №2 1100 витков провода ПЭВ 0,06. Эту обмотку надо делать с особой тщательностью, сначала наматывают слой №2 а затем №1, оба слоя наматываются в одну сторону, между слоями необходимо проложить лакоткань. Выводы этих обмоток надо сделать с разных сторон каркаса. Обмотка №3 выполнена проводом ПЭВ 0,43 и содержит 30 витков. Обмотка №4 – 60 витков ПЭВ 0,16. Вместо диодов КД209 можно использовать любые кремниевые выпрямительные диоды, на обратное напряжение не ниже 400 вольт. Диод VD2 – любой выпрямительный. Стабилитрон КС210Ж – любым другим на напряжение стабилизации 10-11 вольт. Переменные резисторы – СП-2. Переключатель S2 галетный на 11 положений. При желании можно сделать 11 положений переключения развертки подобрав соответствующие конденсаторы (вместо С4-С6), например: 2,2 мкФ; 0,47 мкФ; 0,22 мкФ; 0,1 мкФ; 0,047 мкФ; 4700 р; 2200 р; 1000 р; 470 р; 180 р. Источник питания должен выдавать: на С14 +10 вольт, на С16 +250…270 вольт, на С17 -1000…-1300 вольт. При исправных деталях прибор функционирует сразу, налаживание сводится только к калибровке входного делителя и частоты развертки. Если генератор “пилы” не хочет работать – необходимо подобрать R10.

Виды

У цифровых моделей есть функция записи и архивирования, что расширяет возможности. Для сопоставления результатов онлайн используют аппараты с несколькими каналами. Есть экземпляры, подключаемые к ПК и комбинации с другими измерительными девайсами.

Выбор аналоговых моделей (кроме простых и учебных) подразумевает наличие познаний во множестве настроек, регулировка усложненная. С другой стороны, такие приборы дают углубленную практику.

Цифровые модели — это рекомендованный выбор, на таком аппарате можно быстро освоить основы. Это вычислительные комплексы, с ними получение данных, интерпретация проще и намного быстрее. Есть также модели аналогово-цифровые.

Осциллографы на 10 В

В схемах с подобным напряжением применяются резисторы закрытого типа и стабилитрон. Их параметры чувствительности по вертикали подбираются до 2 мВ. При расчёте полосы пропускания максимальное сопротивление устройства согласовывается с ёмкостью проводных конденсаторов. Диоды подбирают с напряжением 2 В, резисторы желательно выбирать полевые. Выбор диодов на такое напряжение позволит снизить частоту дискретизации до минимума и увеличить скорость передачи. Из-за быстрой развёртки данных предельная частота резко падает. Использование стабилитрона или делителя, выполненного из модулятора, поможет решить эту проблему.

Схема на 10 В

Что такое осциллограф

Осциллографом (O-Scope, Oscilloscope) регистрируют изменения (амплитуды, колебания) напряжений сигналов электроцепи с выводом в виде синусоид, пилообразных и других линий на координатную сетку на мониторе. Прибор применяют для изучения динамики системы во время ее работы. Характерный пример: тестирование импульсных, генераторных устройств (источники питания). Oscilloscope покажет форму напряжения, электросигналов во времени, уровень колебаний, изменения при определенных условиях и факторах (поломки, температура, магнитные поля, помехи, экранирование).

Назначение

O-Scope измеряет такие величины и решает следующие задачи:

  • тестовые меры для электросхем, сборок, изделий при их выпуске, починке, в исследовательских учреждениях;
  • всегда используется при проверке измерительных устройств;
  • электро, теле и радио сфера: свойства сигналов, степень шумов, искажений;
  • для узкоспециализированного аппаратного оснащения, для анализа АСУ, исполнительных приспособлений;
  • замеры частот и амплитуд при отладке;
  • визуальный мониторинг сигналов, фазных сдвигов;
  • анализ функционирования датчиков автомобиля.

Если кратко отобразить функции, то аппарат позволяет наблюдать изменения напряжения:

во времени: частоту, промежутки, скважность, циклы, скачки, спады, всплески;
на физике: колебания, амплитуды, макс./мин. среднеквадратичные значения.. Осциллограф — это «глаза», позволяющие посмотреть внутрь цепи во время ее работы

Кроме простого измерения электросигнала, современные изделия могут делать математические преобразования в реальном времени (Фурье и пр.)

Осциллограф — это «глаза», позволяющие посмотреть внутрь цепи во время ее работы. Кроме простого измерения электросигнала, современные изделия могут делать математические преобразования в реальном времени (Фурье и пр.).

Где применяется

Сферы применения:

  • всегда в научных, технических лабораториях, исследовательских отделениях на заводах, выпускающих электроприборы, например, производитель должен знать, как реагирует его продукция на помехи;
  • при углубленном анализе сборок, при наладке, ремонте электроустройств: от радио и сотовой связи до цепей двигателей машин. Для радиолюбителей прибор незаменим.

Аппарат выдает визуальную информацию о характеристиках сложных сигналов, показывает временные и амплитудные данные изменений, что важно для расчетов и определения, как будет себя вести изучаемый объект за периоды в конкретных условиях

Что может измерить осциллограф

Осциллограф может измерить:

  • покажет по сигналам: форму;
  • частотность;
  • период;
  • амплитуду;
  • угол сдвига фазы;
  • сравнение сигналов;

АЧХ (ампл.-частотную х-ку);
через закон Ома по показателям прибора исчисляют ток (при этом его преобразовывают в напряжение резисторами).

O-Scope — фактически это вольтметр, но отображающий изменения напряжения онлайн, им можно обозначить форму тока, подключив последовательно к обслуживаемой сети резистор (Rt, «t» — токовый, он же шунтирующий). Его число Ом подбирают намного меньшим, чем у цепи, чтобы отсутствовали влияния на схему. Далее, вычисляют по формуле и, зная величину Rt, можно найти ток.

Аналоговые осциллографы

Наиболее распространенными приборами среди электриков и энергетиков являются аналоговые осциллографы благодаря своей простоте, надежности и невысокой цене. Наиболее типичным представителем класса является двухканальный осциллограф Matrix модели MOS-620CH, производимый на крупнейшем заводе в г Шенжень (Китай). Благодаря своей простоте и надежности, а процент брака по данной продукции практически сведен к нулю, позволяет выполнять задачи, которые ставятся перед приборами подобного класса. Несмотря на кажущуюся простоту — осциллограф обеспечивает полосу от 0 до 20 МГц и чувствительность от 5 милливольт на деление. Недостатки данной модели свойственны всем аналоговым осциллографам — большие габариты и масса (8 кг), необходимость сетевого питания 220 Вольт, 35 Ватт, невозможность записи, анализа и передачи на компьютер записанных форм сигналов.

ТОП-13 лучших портативных осциллографов с Алиэкспресс

Фото Название Рейтинг Цена
Рейтинг портативных осциллографов премиум-класса на AliExpress
#1 Micsig ATO1104 5 / 5 Узнать цену
#2 FNIRSI-1013D 4.95 / 5 1 — голос Узнать цену
#3 Hantek 2С42 4.9 / 5 Узнать цену
#4 FNIRSI DSO 5012H 4.85 / 5 1 — голос Узнать цену
#5 ANENG DSO1C15 4.8 / 5 Узнать цену
#6 KKmoon kkm828 4.75 / 5 Узнать цену
#7 TOOLTOP ET120M 4.7 / 5 2 — голоса Узнать цену
ТОП-6 бюджетных портативных осциллографов с AliExpress
#1 FNIRSI-5012H 5 / 5 1 — голос Узнать цену
#2 Aramox DSO188 5 / 5 Узнать цену
#3 Woopower ADS2050H 4.95 / 5 Узнать цену
#4 Junejour DSO112A 4.9 / 5 Узнать цену
#5 Kkmoon Probe DS0150 4.85 / 5 Узнать цену
#6 JYETECH DSO138 4.8 / 5 Узнать цену

Какой бы вы выбрали портативный осциллограф на Алиэкспресс или посоветовали?

Принять участие в опросе

Измеряем напряжение

Для уменьшения погрешности, так как наблюдение визуальное, рекомендовано, чтобы график занимал 80–90 % монитора. Когда делают замеры напряжения и по частоте (есть временный интервал), надо регуляторы усиления и скорости развертки разместить в крайние правые позиции.

Порядок действий

Напряжение измеряется масштабированием по вертикали. Алгоритм:

  1. Перед началом замыкают сигнал щупа на свой же земляной проводок (иглу на «крокодил») или выставляют тумблер режима входа в позицию «земля».
  2. Высветится «пульс трупа», если нет, то надо подвигать смещение, стабилизацию и уровень — возможно изображение спряталось, не запустилось.
  3. Регулируем селекторами смещение полосы на ноль и регулятором «вверх-вниз» выставляем развертку на горизонталь сетки, так можно будет корректно рассчитать высоту осциллограммы. Если осциллограф старый или аналоговый, то надо ему дать прогреться минут 5.
  4. Выставляем предел измерений по напряжению, рекомендовано брать с запасом, потом можно уменьшить.
  5. На вход дают сигнал (или его переключатель переводится в одно из рабочих позиций). На мониторе появится график.
  6. Проиллюстрируем процесс: батарейка имеет 1.5 V, если прикоснуться земляным отростком щупа к ее минусу, а сигнальным — к плюсу, то появится скачок графика на 1.5 Вольта.

Для нахождения высоты графика осциллограмму подвигают селектором, чтобы отметка, по которой исчисляется амплитуда, была на центральной вертикали с долями. Получим чувствительность отклонения — 1 в/дел, размер осциллогр. — 2.6 дел., а отсюда ампл. = 2.6 В.

Ниже иллюстрация на аналоговом аппарате: 3.4 дел. — макс. напряжения. На соседнем рисунке — масштабирование по вертикали. Регулятор «плавно» (часть с зеленой риской) – в правой предельной позиции, черточка тумблера чувствительности — 0.5 в/дел. Множитель по масшт. — ×10. Расчет напряжения:

FNIRSI-1013D

  • Полоса частот – 100 МГц.
  • Частота дискретизации – 1 ГВыб/с.
  • Автоматические измерения – 12 параметров.
  • Память – 240000 точек.
  • Тип дисплея – TFT, 7″
  • Емкость аккумулятора – 6000 мА*ч.
  • Габариты – 184х124х50 мм.
  • Масса – 650 г.

FNIRSI-1013D – современный двухканальный цифровой осциллограф, который появился на рынке в 2020 году. Модель характеризуется большим объемом внутренней памяти, экраном с сенсорным управлением, а также наличием выхода на 1кГц, предназначенным для калибровки устройств. Для удобства пользователей модель оснащена подножкой для настольного использования.

На лицевой стороны прибора отсутствуют элементы управления – только сенсорный экран. На верхней панели расположены BNC коннекторы, выход для генератора, индикаторы работы и зарядки, а также разъем для подключения USB-шнура. Настройки каналов раздельные, есть меню с результатами измерений и маркеры, а также настройка триггеров. К преимуществам модели можно отнести возможность работы в режиме X-Y, который позволяет отображать на экране прибора зависимость одного физического процесса от другого.

Осциллограф поставляется в картонной упаковке с мягким наполнителем, который хорошо защищает прибор от механических повреждений при транспортировке. Комплект поставки включает в себя два качественных щупа с маркировочными кольцами и калибровочной отверткой, USB-кабели, а также сетевое зарядное устройство.
