Что делать, если в розетке напряжение 240-250 вольт?

Высокое или повышенное напряжение. Как понизить напряжение в сети

Как в наших электросетях могут появиться высокое или повышенное напряжение? Как правило к повышению напряжения могут привести некачественные электрические сети или аварии в сетях.

К недостаткам сетей можно отнести: устаревшие сети, низкокачественное обслуживание сетей, высокий процент амортизации электрооборудования, неэффективное планирование линий передач и распределительных станций, не управляемый рост количества потребителей.

Это приводит к тому, что сотни тысяч потребителей, получают высокое или повышенное напряжение. Значение напряжения в таких сетях может достигать 260, 280, 300 и даже 380 Вольт.

Одной из причин повышенного напряжения, как ни странно, может быть пониженное напряжение потребителей, находящихся далеко от трансформаторной подстанции.

В этом случае часто электрики умышленно повышают выходное напряжение электрической подстанции, чтобы добиться удовлетворительных показателей тока у последних в линии передач потребителей. В итоге, у первых в линии напряжение будет повышенным.

По этой же причине можно наблюдать повышенное напряжение в дачных поселках. Здесь изменение параметров тока связаны с сезонностью и периодичностью потребления тока. Летом мы наблюдаем рост потребления электроэнергии.

В этот сезон на дачах находится много людей, они используют большое количество энергии, а зимой потребление тока резко падает. В выходные дни потребление на дачных участках растёт, а в рабочие дни падает. В результате имеем картину неравномерного потребления энергии.

В этом случае, если установить выходное напряжение на подстанции (а они, как правило, недостаточной мощности) нормальным (220 Вольт), то летом и в выходные напряжение резко просядет и будет пониженным. Поэтому электрики изначально настраивают трансформатор на повышенное напряжение. В итоге зимой и в рабочие дни напряжение в поселках высокое или повышенное.

https://youtube.com/watch?v=IIhXY6Oja68

Вторая большая группа причин появления высокого напряжения — это перекосы по фазам при подключении потребителей. Часто бывает так, что подключение потребителей происходит хаотично без предварительного плана и проекта.

Или в ходе реализации проекта или развития поселений происходит изменение значения потребления на разных фазах линии передач.

Это может привести к тому, что на одной фазе напряжение будет пониженным, а на другой фазе — повышенным.

Второй случай — это редкость, случается в городах в сильный ветер, ураган. Бывает, что линия питания электротранспорта (трамвая или троллейбуса) попадает при обрыве на линии городских сетей.

В этом случае в сеть может попасть и 300, и 400 Вольт.

Теперь рассмотрим, что происходит при пропадании «нуля» во внутренние домовые сети. Этот случай бывает довольно часто. Если в одном подъезде дома используется две фазы, то при пропадании нуля (например, нет контакта на нуле) происходит изменение значения напряжения на разных фазах.

На той фазе, где сейчас нагрузка в квартирах меньше, напряжение будет завышенным, на второй фазе — заниженным. Причем напряжение распределяется обратно пропорционально нагрузке.

Так, если на одной фазе нагрузка именно в этот момент в 10 раз больше, чем на другой, то мы можем получить на первой фазе 30 Вольт (низкое напряжение), а на второй фазе — 300 Вольт (высокое напряжение). Что приведет к сгоранию электрических приборов и, возможно, пожару.

Чем опасно высокое и повышенное напряжение

Высокое напряжение опасно для электрических приборов. Значительное повышение напряжения может привести к сгоранию приборов, их перегреву, дополнительному износу. Особенно критичны к высокому напряжению электронное оборудование и электромеханические приборы.

Повышенное напряжение может привести к пожару в доме, нанести большой ущерб.

Как защититься от высокого напряжения и как понизить напряжение в сети

Чтобы защитить свои сети от повышенного напряжения, пиков высокого напряжения, скачков тока и перенапряжения необходимо использовать устройства защиты от скачков напряжения.

Подробнее смотрите в разделе “Устройства защиты от импульсных перенапряжений”. Чтобы понизить напряжение, нормализовать параметры тока необходимо использовать стабилизаторы.

Подробнее смотрите в разделе “Стабилизаторы напряжения”.

Как понизить напряжение с 24 вольт до 12 вольт наиболее…

Поставить понижающий трансформатор

Для автоусилителя этот блок питания не подойдет, т. к. он слишком слабый 24Вт, я думаю ваш усилитель помощнее будет

наверное стабилизатор поставить из темы lm317 (можно конечно разобрать и поменять сопрот около оптопары ОС но это зависит от схемотехники и сложнее стаба)

Делитель напряжения на сопротивлениях. Вспомни законы Киргофа или Ома

Через лампочку. Методом подбора.

Если ток переменный — трансформатором (намотайте сами) . Если постоянный — найлучший вариант — стабилизатор (крен8б, 7812 и т. д.) если нужен мааалентький ток — делитель напряжения на 2 резисторах.

самый простой подцепить потребитель на 12 вольт

можно взять лампочку на 12 вольт и включить последовательно цепи. То есть к плюсу подсоединить + усилителя к — усилтеля подсоединить 1 контакт лампочки а второй контакт кинуть на минус блока питания

science.ques.ru

Что такое падение напряжения на резисторе

Электрический ток, проходя по цепи, испытывает сопротивление, которое может изменяться под воздействием разнообразных условий внешней среды (экстремально низкие температуры или нагрев) и может зависеть от характеристик конкретного проводника. Например, чем тоньше проводник или длиннее – тем оно выше.

На значение его величины влияют следующие факторы:

• сила тока;
• длина проводящих частей;
• напряжение;
• материал проводниковых элементов;
• нагрев (температура);
• площадь поперечного сечения.

Резисторы можно разделить на постоянные, переменные и подстроечные. Главное их отличие друг от друга – возможность изменения показателя сопротивления. Чаще всего встречаются постоянные резисторы – данный показатель в них нельзя изменить, поэтому они и получили такое название. Переменные отличаются тем, что величину сопротивления в них можно настраивать. В подстроечном резисторе её также можно изменять, но отличие данной разновидности в том, что он не рассчитан на частое изменение параметра. Подстроечные резисторы выполняются в более компактном корпусе по сравнению с переменными.

Чтобы вычислить падение напряжения на резисторе, нужно помнить, что снижение нагрузки, приложенной ко всей цепи (то есть, напряжения, подключённого к контуру) может быть получено как для всего контура, так и для любого элемента цепи. Напряжение понижается за счёт сопротивления, которым обладают проводники.

Падение напряжения на резисторе зависит от силы проходящего тока и характеристик проводников. Температура и показатели тока также имеют значение. Например, напряжение, измеренное вольтметром на лампочке, подключённой к сети 220 В, будет немного ниже за счёт сопротивления, которым обладает лампочка.

Источники питания имеют разную величину напряжения. Это значение может превышать то, которое бывает необходимо на выходе. Чтобы нагрузка, которую требуется запитать, не сгорела, часто возникает необходимость в понижении вольтажа, в том числе с помощью резисторов.

Сравнительная таблица напряжений

В этом случае резистор должен уменьшить протекающий по цепи ток. При этом ток не превращается в тепло, происходит именно его ограничение. То есть при включении резистора в цепь ток упадёт – в этом и состоит работа резистора, при совершении которой элемент нагревается.

В общем случае падения напряжения можно рассчитать, используя простую формулу, связывающее показатели между собой.

Но в ряде случаев, например, при параллельном подключении сопротивлений, посчитать необходимую величину уже сложнее. В этом случае по специальной формуле потребуется привести сопротивление параллельных веток к одному числу:

R = R1*R2 / (R1+R2)

При необходимости также учитываются другие сопротивления, суммирующиеся с этим значением (например, сопротивление провода и источника питания).

12 Вольт из 5 Вольт или другого пониженного напряжения

Вы можете получить 12В из 5В, например, от USB-порта или зарядного устройства для мобильного телефона, также можно использовать и с популярными сейчас литиевыми аккумуляторами с напряжением 3,7-4,2В.

Если речь вести о блоках питания, можно и вмешаться во внутреннюю схему, править источник опорного напряжения, но для этого нужно иметь определенные знания в электронике. Но можно сделать проще и получить 12В с помощью повышающего преобразователя, например на базе ИМС XL6009. В продаже имеются варианты с фиксированным выходом 12В либо регулируемые с регулировкой в диапазоне от 3,2 до 30В. Выходной ток – 3А.

Он продаётся на готовой плате, и на ней есть пометки с назначением выводов – вход и выход. Еще вариант — использовать MT3608 LM2977, повышает до 24В и выдерживает выходной ток до 2А. Также на фото отчетливо видны подписи к контактным площадкам.

Делитель на конденсаторах

Очень популярная схема, используется для снижения значения питающей сети переменного тока. Применять ее в цепях постоянного тока нельзя, так как конденсатор, по теореме Кирхгофа, в цепи постоянного тока – это разрыв. Другими словами, ток по нему протекать не будет. Но зато при работе в цепи переменного тока конденсатор обладает реактивным сопротивлением, которое и способно погасить напряжение. Схема делителя похожа на ту, которая была описана выше, но вместо индуктивностей используются конденсаторы. Расчет производится по следующим формулам:

1. Реактивное сопротивление конденсатора: Х(С) = 1 / (2 * 3,14 *f * C).
2. Падение напряжения на С1: U(C1) = (C2 * U) / (C1 + C2).
3. Падение напряжения на С2: U(C1) = (C1 * U) / (C1 + C2).

Делитель на резисторах

Схема во многом похожа на предыдущие, но используются постоянные резисторы. Методика расчета такого делителя немного отличается от приведенных выше. Использоваться схема может как в цепях переменного, так и постоянного тока. Можно сказать, что она универсальная. С ее помощью можно собрать понижающий преобразователь напряжения. Расчет падения на каждом резисторе производится по следующим формулам:

1. U(R1) = (R1 * U) / (R1 + R2).
2. U(R2) = (R2 * U) / (R1 + R2).

Нужно отметить один нюанс: величина сопротивления нагрузки должна быть на 1-2 порядка меньше, чем у делительных резисторов. В противном случае точность расчета будет очень грубая.

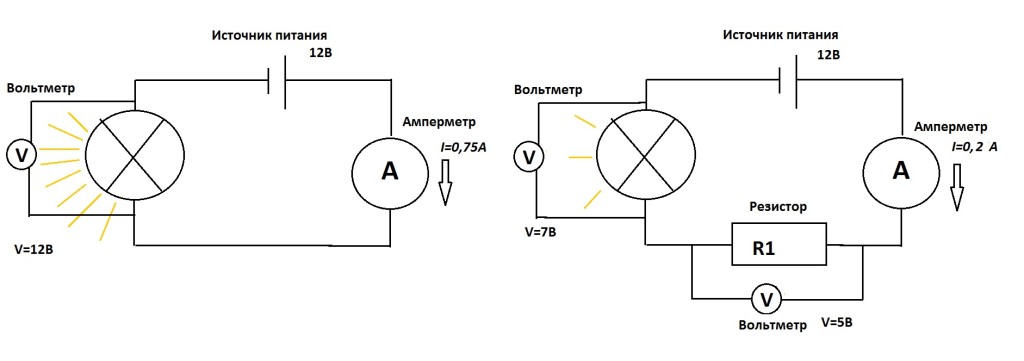

Падение напряжения на резисторе

Кроме того, на резисторе происходит падение напряжения. Барьер не только задерживает ток, но и «съедает» часть напряжения, приложенного источником питания к цепи. Рассмотрим это падение на рисунке ниже. Имеем источник питания на 12 вольт. На всякий случай амперметр, два вольтметра про запас, лампочку и резистор. Включаем цепь без резистора(слева). Напряжение на лампочке 12 вольт. Подключаем резистор — часть напряжения упала на нем. Вольтметр(снизу на схеме справа) показывает 5В. На лампочку остались остальные 12В-5В=7В. Вольтметр на лампочке показал 7В.

Разумеется, оба примера являются абстрактными, неточными в плане чисел и рассчитаны на объяснение сути процесса, происходящего в резисторе.

Схема подключения трехфазного счетчика через трансформаторы тока

1. Принцип работы измерительных трансформаторов
2. Коэффициент трансформации электросчетчика
3. Установка счетчика с трансформаторами тока

В электрических сетях, с напряжением 380 вольт, потребляемой мощностью свыше 60 кВт и током более 100 ампер, используется схема подключения трехфазного счетчика через трансформаторы тока. Данный вариант известен как косвенное подключение. Подобная схема дает возможность измерения высокой потребляемой мощности приборами учета, рассчитанными на низкие показатели мощности. Разница между высокими и низкими значениями компенсируется с помощью специального коэффициента, определяющего окончательные показатели счетчика.

Псофометрический коэффициент помех

При оценке помех, проникающих из цепей питания в телефонные каналы, необходимо учитывать не только амплитуду напряжения данной гармоники, но и такой параметр, как частота. Это объясняется тем, что микротелефонные цепи и ухо человека обладают различной чувствительностью к колебаниям разной частоты, даже если их амплитуда одинакова. В связи с этим вводят понятие псофометрического коэффициента помех a k {\displaystyle a_{k}} , который зависит от частоты и величина которого определяется экспериментально с учётом микротелефона и человеческого уха.

Эффективное значение псофометрического напряжения пульсации U на выходе выпрямителя будет равно:

U = 0 , 5 {\displaystyle U={\sqrt {0,5}}}

где

a 1 . . . , a k {\displaystyle a_{1}…,a_{k}} — псофометрические коэффициенты для соответствующих гармоник; U 1 . . . , U k {\displaystyle U_{1}…,U_{k}} — амплитуды соответствующих гармоник выпрямленного напряжения.

Сайт Виктора Королева

Как уменьшить вольтаж на трансформаторе.

Привет коллеги!

В этой статье я расскажу вам, как из трансформатора с выходом 32 В, сделать трансформатор с выходом 12 В. Иными словами — уменьшить вольтаж трансформатора.

Для примера, возьму транс от китайского ч/б телевизора «Jinlipu».

Я думаю, очень многие встречались с ним или подобным.

Итак, для начала нам нужно определить первичную и вторичные обмотки. Чтобы это сделать, нужен обычный омметр. Замеряем сопротивление на выводах трансформатора. На первичной обмотке сопротивление больше, чем на вторичной и составляет, обычно, не менее 85 Ом. После того, как мы определили эти обмотки, можно приступать к разбору трансформатора. Нужно отделить друг от друга Ш-образные пластины. Для этого нам понадобятся некоторые инструменты, а именно: круглогубцы, плоскогубцы, маленькая отвёрточка для «подцепа» пластин, кусачки, нож.

Чтобы вытащить самую первую пластинку, придётся потрудиться, но потом остальные пойдут, как «по маслу»

Работать нужно очень осторожно, так как легко можно порезаться о пластины. Конкретно на этом трансформаторе нам известно, что на выходе у него 32 В

В случае, когда мы этого не знаем, нужно перед разбором обязательно замерить напряжение, чтобы в дальнейшем мы смогли вычислить, сколько витков идёт на 1 В.

Итак, приступим к разбору. Ножом нужно отклеить пластины друг от друга и, при помощи кусачек и круглогубцев, вытаскиваем их из трансформатора. Вот так это выглядит:

После того, как пластины были извлечены, нужно снять с обмоток пластмассовый корпус. Делаем это смело, так как на работу трансформатора это никак не повлияет.

Затем находим на вторичной обмотке доступный для размотки контакт и кусачками «откусываем» его от места спайки. Далее начинаем разматывать обмотку, при этом обязательно считаем количество витков. Чтобы проволока не мешала, её можно наматывать на линейку или что-то подобное. Так как на этом трансформаторе на вторичной обмотке 3 вывода (два крайних и один средний), то логично предположить, что напряжение на среднем выводе равняется 16В, ровно половина от 32В. Разматываем обмотку до среднего контакта, т.е. до половины, и подсчитываем количество витков, которое мы размотали. (Если у трансформатора два вывода на вторичной обмотке, то разматываем «на глаз» до половины, считаем витки при этом, затем отрезаем размотанную проволоку, зачищаем её конец, припаиваем назад к контакту и собираем трансформатор, делая всё то же, что при разборке, только в обратном порядке. После этого нужно опять замерить напряжение, которое у нас получилось после уменьшения витков и высчитываем сколько витков приходится на 1В. Высчитываем так: допустим у вас был трансформатор с напряжением 35В. После того, как вы размотали примерно половину и собрали трансформатор обратно, у вас стало напряжение 18В. Количество витков, которое вы размотали, равняется 105. Значит 105 витков приходится на 17В (35В-18В=17В). Отсюда следует, что на 1В приходится примерно 6,1 витков (105/17=6,176). Теперь, чтобы нам убавить напряжение ещё на 6В (18В-12В=6В), вам нужно размотать примерно 36,6 витков (6,1*6=36,6). Можно округлить эту цифру до 37. Для этого вам нужно опять разобрать трансформатор и проделать эту «процедуру».). В нашем случае, дойдя до половины обмотки, у нас получилось 106 витков. Значит эти 106 витков приходятся на 16В. Вычисляем сколько витков приходится на 1В (106/16=6,625) и отматываем ещё примерно 26,5 витков (16В-12В=4В; 4В*6,625витков=26,5 витков). Затем «откусываем» отмотанную проволоку, зачищаем от лака её конец, залуживаем и припаиваем к контакту на трансформаторе, от которого он был «откусан».

Теперь собираем трансформатор так же, как и разбирали, только в обратном порядке. Не переживайте, если у вас останется одна-две пластинки, главное чтобы они очень плотно «сидели» .Вот что должно получиться:

Остаётся замерить напряжение, которое у нас получилось:

Поздравляю вас, коллеги, всё получилось отлично!

В следующей статье я расскажу, как из этого трансформатора сделать блок питания постоянного тока на 12В.

Два простых способа снизить напряжение на электролампах

Если надоело постоянно менять перегоревшие лампы, воспользуйтесь одним из приведенных советов. Но во всех случаях успех достигается за счет существенного снижения напряжения.

В дневное и особенно в ночное время напряжение в сети нередко достигает 230-240В что приводит к ускоренному выгоранию нитей накала электроламп.

Подсчитано,что повышение напряжения всего лишь на 4% по сравнению с номинальным(то есть с 220 до 228В) сокращает срок службы электроламп на 40%, а при повышенном «питании» в 6% этот срок снижается более чем наполовину.

В то же время уменьшение напряжения на лампах всего на 8%(до 200-202В) увеличивает «стаж» их работы в 3,5 раза, при 195В он возрастает почти в 5 раз

Разумеется с понижением напряжения, снижается и яркость свечения, но во многих случаях, в частности в служебных помещениях, и в местах общего пользования, это обстоятельство не так уж и важно

Как же снизить напряжение на электролампах? Существуют два простых способа.

Первый-включают последовательно две лампы (рис 1). А какую же лампу взять в качестве дополнительной?. Можно такую же, как и основная. Но тогда обе лампы будут светить слабо.

Лучше всего подбирать лампу так, чтобы мощности ламп отличались в 1,5-2 раза, например 40 и 75 Вт, 60 и 100 Вт и.т.д.

Тогда лампа меньшей мошности будет светиться достаточно ярко, а более мощная слабее, выполняя роль своеобразного балласта, гасящего избыточное напряжение (рис.2.).

На первый взгляд выигрыша нет-ведь приходится использовать сразу две лампы вместо одной. Но вот что показывает простейший расчет; падение напряжения на лампах при последовательном соединении распределяется обратно пропорционально их мощности.

Поэтому при напряжении в сети 220В (возьмем пару ламп на 40 и 75 Вт) на 40- ваттной лампе напряжение будет около 145В, а на её 75-ваттной «партнерше»-чуть больше 75В.

Так как долговечность зависит от величины напряжения, понятно, что менять придется в основном лампу меньшей мощности. Да и та, как показывает практика, в худшем случае служит не менее года.

В обычных условиях за это же время приходится менять от 5 до 8 ламп (имеется в виду ежесуточная работа в течении 12 часов). Как видите, экономия весьма ощутима.

Другой способ-последовательное включение лампы и полупроводникового диода. Благодаря малым размерам его можно установить в конусе выключателя между клеммой и одним из подводящих проводов. При этом варианте происходит едва заметное мерцание ламп (за счет однополупериодического выпрямления переменного тока), а среднее значение напряжения на них составляет около 155В.Теперь о выборе типа диода. Он должен иметь определенный запас по допустимому току и быть рассчитан на напряжение не ниже 400В. Из миниатюрных диодов этому требованию отвечают серии КД150 и КД209. Однако диоды марки КД105 следует применять с лампами, у которых мощность не превышает 40Вт, а диоды КД209 (с любым буквенным индексом)-для совместной работы с 75-ватными осветительными приборами. Разумеется использовать можно и более мощные диоды других типов, но тогда их придется устанавливать вне выключателя. Правильно подобранный диод служит практически неограниченное время. Теперь разберем ещё один вопрос. Как быть тем, если в доме общий выключатель на весь подъезд? В этом случае устанавливают один диод большой мощности. Его крепят на металлическом уголке, привинчивают шурупами к стене рядом с выключателем, и закрывают кожухом с веньтиляционными отверстиями. Рекомендуемые типы диодов: КД202М, Н,Р или С, КД203, Д232-Д234, Д246-248 с любым буквенным индексом. При выборе типа диода помните, что его максимально допустимый  рабочий ток (указан в паспорте полупроводникового прибора) на 20-25% должен превышать суммарный  ток, потребляемый одновременно всеми  лампами, относящимися к данному выключателю. Если диод допускает ток всех лампочек (его нетрудно посчитать разделив общую мощность всех ламп на напряжение сети 220В ) не должен превышать 4А.

Практическая схема блока питания: трансформатор

Для выбора питающего трансформатора вам потребуется знать несколько основных данных:

1. Мощность потребителей, которые нужно подключать.
2. Значение напряжения питающей сети.
3. Значение необходимого напряжения во вторичной обмотке.

Чтобы рассчитать число витков в первичной обмотке, вам нужно 50 разделить на площадь сечения сердечника. Сечение вычисляется по формуле:

S = 1,2 * √P1.

А мощность Р1 = Р2 / КПД. Коэффициент полезного действия трансформатора никогда не будет более 0,8 (или 80%). Поэтому при расчете берется максимальное значение – 0,8.

Мощность во вторичной обмотке:

Р2 = U2 * I2.

Эти данные известны по умолчанию, поэтому произвести расчет не составит труда. Вот как понизить напряжение до 12 вольт, используя трансформатор. Но это не все: бытовая техника питается постоянным током, а на выходе вторичной обмотки — переменный. Потребуется совершить еще несколько преобразований.

Как понизить постоянное и переменное напряжение – обзор способов – Электро Помощь

Как понизить переменное напряжение конденсатором, как его рассчитать?

• 25 мкф *400вольт и сопративление от бросков тока при включени 2 ома 5 ват
• Я обычно провожу приблизительный расчт конденсатора, исходя из расчта реактивного сопротивления переменному току Z=1/F*C, где F — частота переменного тока в цепи в Гц, а C — мкость конденсатора в Фарадах, Z — сопротивление в омах. А потом можно рассчитать падение напряжения на участке цепи по закону ома: U=I*Z, где U — напряжение в вольтах, I — ток в амперах в приборе питания. Теперь, если вычесть из общего (сетевого) напряжения питания U, то полученное приблизительное напряжение на участке цепи напряжение, которое будет на нагрузке или потребителе питания для которого эти расчты делались. Поскольку мы пользуемся переменным током, то конденсаторы должны быть не полярными на рабочее напряжение близкое или больше расчтного U. Для цепей постоянного тока такой вариант понижения напряжения не годится, так как конденсатор работает только в цепях переменного или импульсного тока.
• Два способа.Один — сделать мкостной делитель. Он рассчитывается так же, как и резистивный делитель (с учтом того, что падение напряжения на конденсаторе ОБРАТНО пропорционально его мкости). Второй — поставить гасящий конденсатор последовательно с нагрузкой. мкость рассчитывается исходя из закона Ома для цепи переменного тока.Но это вс имеет смысл только при сравнительно небольших токах. Если вот такая лампочка, то ток потребления у не почти 3 ампера (100/36). И чтоб на частоте 50 Гц погасить 175 вольт при ВОТ ТАКОМ токе, нужна довольно большая мкость — 50 мкФ (при использовании делителя мкости потребуются ещ большего номинала). Причм электролитический конденсатор тут использовать нельзя — мкость должна работать на переменном напряжении! Значит — бумажные. А это очень громоздко.Так что quot;идите как все, по камушкамquot;. Поставьте трансформатор.
• Я бы вам посоветовал подобрать конденсатор для вашей нагрузки. Поключите питание к вашей нагрузке через конденсатор минимальной емкости. И измерьте напряжение на нагрузке, если напряжение маловато, тогда емкость следует увеличить. Емкость можно увеличить путем паралельного добавления других конденсаторов. При паралельном соеднении емкость слагается, а чем больше емкость, тем меньше получается сопротивление в конденсаторе для переменного тока. И ещ что следует учесть, что напряжение указанное на конденсаторе не должно быть меньше напряжения питания, лучше пусть будет больше.

Я могу посоветовать следующее:

Если предполагаются небольшие нагрузки, то можно прибегнуть к установке так называемого разделителя напряжения из двух сопротивлений.

Если же предполагаются большие нагрузки, то в данном случаем поможет инвертор или же трансформатор.

Как понизить напряжение: способы и приборы – Статейный холдинг

Нужно знать, как понизить напряжение в цепи, чтобы не повредить электрические приборы. Всем известно, что к домам подходит два провода – ноль и фаза. Это называется однофазной сетью. Трехфазная крайне редко используется в частном секторе и многоквартирных домах.

https://youtube.com/watch?v=dRxEQqPaUFo

Необходимости в ней просто нет, так как вся бытовая техника питается от сети переменного однофазного тока. Но вот в самой технике требуется делать преобразования – понижать переменное напряжение, преобразовывать его в постоянное, изменять амплитуду и прочие характеристики.

Именно эти моменты и нужно рассмотреть.

Делитель напряжения на индуктивностях

Если от середины первичной обмотки сделать отвод, то между ним и крайними выводами будет равное напряжение. И оно будет равно половине напряжения питания.

Но это в том случае, если сам трансформатор рассчитан на работу именно с таким питающим напряжением.

В этих формулах L1 и L2 – индуктивности первой и второй катушек, U1 – напряжение питающей сети в Вольтах, U(L1) и U(L2) – падение напряжения на первой и второй индуктивностях соответственно. Схема такого делителя широко применяется в цепях измерительных устройств.

Два простых способа снизить напряжение на электролампах

Если надоело постоянно менять перегоревшие лампы, воспользуйтесь одним из приведенных советов. Но во всех случаях успех достигается за счет существенного снижения напряжения.

В дневное и особенно в ночное время напряжение в сети нередко достигает 230-240В что приводит к ускоренному выгоранию нитей накала электроламп.

Виды источников переменного напряжения

Среди основных источников непостоянного напряжения можно выделить такие компоненты, как:

• Электростанция;
• Генератор непостоянного тока;
• Промышленная и домашняя электросеть.

Главным источником непостоянных токовых сил и напряжения является электростанция или промышленная электросеть. Использование такого тока обосновано тем, что его намного легче передавать на большие расстояния по проводникам и просто преобразовать в постоянный электрический ток. Переменные параметры передаются со станции к трансформаторам, которые преобразуют напряжение непостоянного тока, не являясь его источниками. Генераторы вырабатывают такой ток путем преобразования механической энергии в электрическую.

Генератор переменной силы

Характеристики преобразователя на LM2577

• Входное напряжение 5 В постоянного тока
• Выходное 12 В постоянного тока
• Нагрузочный ток 800 мА
• Функция плавного пуска
• Отключение при перегреве

Здесь применена регулируемая микросхема LM2577-adj
. Для получения других выходных напряжений надо изменить величину резистора обратной связи R2 и R3. Выходное напряжение рассчитывается по формуле:

V Out = 1.23V (1+R2/R3)

В общем LM2577 стоит недорого, дроссель в этой схеме унифицированный — на 100 мкГн и предельный ток 1 А. Благодаря импульсной работе каких-то больших радиаторов для охлаждения не требуется — так что эту схему преобразователя можно смело рекомендовать для повторения. Особенно она пригодится в случаях, когда из USB выхода надо получить 12 вольт.

Напряжение 12 Вольт используется для питания большого количества электроприборов: приемники и магнитолы, усилители, ноутбуки, шуруповерты, светодиодные ленты и прочее. Часто они работают от аккумуляторов или от блоков питания, но когда те или другие выходят из строя перед пользователем возникает вопрос: «Как получить 12 Вольт переменного тока»? Об этом мы расскажем далее, предоставив обзор наиболее рациональных способов.

Подсажите!! как понизить напряжение, на выходе трансформатора

Дружбан-электрик…ну шо ты хуйней маешься….дурные вопросы задаешь…если ты смог уменьшить напряжение с 220 вольт до 24х…то додумаешься уменьшить количество витков во вторичной обмотке трансформатора еще…до получения 12 вольт на выходе…

если знаешь ток в нагрузке то можешь погасить дополнительным сопротивлением R=12вольт/ток, только с мощьностью резистора не прогадай

Поставь сопротивление (резистор), а лучше диодный мост, фильтр(конденсатор) и стабилитрон только из трансформатора выходит переменный ток, а мостом ты его выпрямишь и изменишь частоту, а если нечего нету — перематывай трансформатор.

Тебе нужен трансформатор 220/12, а не 220/24. Если нет возможности поменять, а нужно изобретать из того, что есть, то надо отмотать от вторичной обмотки витки. Вторичная обмотка наматывается более толстым проводом. Нужно отмотать 10 витков и замерить напряжение на вторичной обмотке (на выходе) . Допустим стало вместо 24вольта 22вольта. Это значит, что у тебя на 1 вольт — 5 витков. Значит тебе нужно отмотать 60 витков. Удачи, коллега!

Predlagaju esche odnu ideju: stavish diod. Odin. V lubom vkluchenii. Itogo: esli u teb»a bylo 24V peremenki- poluchish slegka sglazhennyh 12V.

Просто отмотав половину вторичной обмотки понизиш нетолько напряжение но и допустимый ток. Лучше смотай всю вторичку и перемотай проводом потолще на половину меньше витков.

touch.otvet.mail.ru
