Все о светодиодной подсветке для кухни под шкафчиками

Как установить подсветку с датчиком движения

При дальнейшем усовершенствовании базовой подсветки реализуют дополнительные функции. Для удобства пользования на нижней стороне шкафа, в непосредственной близости от профиля с лентой, устанавливают выключатель: механический или сенсорный.

Монтируют и регулируемый блок питания (так называемый диммер) — это устройство меняет яркость свечения, когда это требуется. Для дальнейшего усовершенствования устанавливают датчик движения, включающий подсветку при приближении к рабочей зоне.

Оптимальный вариант его размещения — в углу кухни. Связку датчик – светильник лучше использовать отдельно от общего освещения. Для этого проводят выделенную линию, которая задействует только датчик, светодиодную подсветку и выключатель, если он есть. При необходимости вы быстро и без проблем отключите устройство.

Чтобы понять, где установить прибор, чтобы при входе на кухню включался свет, представляют или условно рисуют так называемую диаграмму работы лучей датчика

Важно, чтобы мертвые зоны, где не видно движений, располагались там, где обычно не ходят люди (например, в дальних углах)

Назначение подсветки

Современная кухня может быть оснащена несколькими источниками освещения. Помимо традиционной люстры для фонового света и окна для естественного освещения, существует подсветка мебели, рабочей поверхности, обеденной зоны и т.д. Освещение сверху над шкафчиками визуально приподнимает потолок, цокольная подсветка создает эффект «парения» гарнитура, а подсветка рабочей поверхности функционально необходима.

Домашний труд у плиты отнимает много сил и времени. Для комфортной работы на кухне удобной мебели и обилия техники не всегда достаточно. Полноценное освещение играет немалую роль

При этом важно, чтобы свет не был слишком тусклым или, наоборот, не раздражал глаза прямым световым потоком

Кухонная подсветка под навесные шкафы находится как раз ниже уровня зрительных органов и не ослепляет во время работы, а польза ее налицо. Такой вариант местного освещения имеет совсем другой визуальный эффект, чем центральная люстра, и его часто можно использовать не только во время приготовления пищи, но и при ночных посиделках.

Световые балки, как способ освещения рабочей зоны

Не нужно сразу принимать этот метод освещения за основу, сначала вы должны быть уверенными в том, что вы выбираете нужную вам подсветку на кухню и разобраться что же такое световая балка. Может после того как вы узнаете, что это такое и посмотрите другие варианты, вы захотите выбрать совершенно другой метод, в силу того, что найдете более оптимальное и менее дорогое решение.

Световая балка – это по своей сути вариант освещения при помощи люминесцентных ламп, только более упрощенный. В наиболее простом варианте у балки даже отсутствует плафон, так как она предназначена для непосредственного монтажа в нишу. Если взять для рассмотрения дорогой вариант данного типа подсветки, то можно заметить, что ее цена значительно отличается, и в некоторых случаях очень значительно от других способов организации зонального освещения в помещении. Однако эта повышенная стоимость компенсируется респектабельным внешним видом – в некоторых случаях такой тип подсветки оснащается специальными выключателями.

Подсветка для кухни подобного типа – это достаточно неплохое решение, однако в ней есть только один существенный минус, в некоторых случаях она может обойтись вам очень дорого. Иногда за такую же сумму денег можно легко приобрести приборы, которые могут работать с более высокой эффективностью.

Преимуществами использования на кухне элементов этого типа освещения рабочей зоны являются следующие:

  1. Такая кухонная подсветка действительно высокого качества, и во время включения ее вы ни в коем случае не будете мучиться от недостатка света на рабочей поверхности, а это излучение очень мягкое и не будет слепить вас во время работы.
  2. С помощью такой подсветки для кухни вы сможете легко осветить всю рабочую плоскость, не зависимо от того, какой длины у вас кухня и сможете регулировать поток света, включая и выключая те зоны, которые вам необходимы.

Установка компонентов этого типа освещения не вызывает никаких проблем и является очень простой. На каждой балке существует специальный разъем, через который можно подать к каждому светильнику электрическое питание и подключить следующую балку. На профессиональном языке – это называется построить цепочку осветительных приборов. Балки устанавливаются стандартным способом на саморезы и крепятся на подвесные шкафчики. Провести к ним электрическое питание можно как заранее, запланировав эту операцию на стадии ремонта, так и после него, используя уже готовые разъемы.

Такие элементы освещения достаточно удобны в использовании и практичны, они могут вам приглянуться в силу своего внешнего вида (касается более дорогих моделей) и мощному потоку освещения. С ними вы сможете без труда видеть всю рабочую поверхность, они не будут вас слепить, а будут качественно освещать свою зону, в которой располагаются. Если вы решили выбрать именно такой вид светильника, то будьте внимательны, стоит проверить светильник на работоспособность перед покупкой, чтобы не обнаружить поломку во время монтажа или даже после него.

Освещение рабочей зоны

Освещение от основного источника света в кухне должно попадать на рабочую зону. Локальные приборы применяются для подсветки рабочей части помещения. Их можно встроить снизу подвесных шкафов, вкрутить между потолком и антресолями.

Для кухонь, где вся утварь размещена на столешницах, неплохо подойдут скрытые элементы освещения. Интерьер можно дополнить декоративными бра. Только их необходимо подобрать по стилю и цвету. Они придадут кухне особую атмосферу.

Светильники автономного режима работы следует применять, если комната не загромождена мебелью и шкафами. В этом случае весь периметр кухни будет полностью освещён при минимальных затратах электропотребления.

Применение на кухне

Светодиодная подсветка для кухни – удобное и стильное решение. Уникальность ее заключается в удобстве монтажа и низком энергопотреблении. Она не только имеет большую равномерную яркость светового потока, но и прекрасно справляется с освещением небольших участков и в целом составляет немалую долю общего освещения кухни.

Например, установив подсветку в шкафчиках с прозрачными дверцами, мы получим подсветку ящика и прекрасное ночное освещение. Светодиодная полоса также монтируется у основания мебели – это добавляет шикарный вид комнате в вечернее время. Так может быть оформлена барная стойка или подсветка потолка, столешницы и рабочей зоны. Вариантов много – выбор за вами.


Подсветка установлена у основания гарнитура, у потолка, а также по низу подвесных шкафов.

https://youtube.com/watch?v=UOW6IcouURI

Нюансы

Освещение должно быть комфортным и не слепить глаза. Если монтаж осуществляется на уровне глаз, применяют специальные уголки с рассеивателем. Они монтируются на крепежи, светодиодная полоса имеет липкую основу и вкладывается вовнутрь уголка, который закрывается рассеивателем. За счет него свет становится равномерным. Благодаря уголку светодиодная полоска защищена от внешних факторов (вода, пыль).


Уголок для монтажа светодиодной полосы.

Все светодиодные ленты низкого напряжения работают от блока питания. Придумайте место, где он будет размещён. Вблизи обязательно должен находиться источник питания — сеть переменного тока 220 В, куда будет подключен блок.

Такое освещение можно дополнить умным выключателем – датчиком движения. Его подключение придаст удобства в повседневной эксплуатации. Вам не придется нажимать клавишу, чтобы включить или выключить свет. Монтируется он в удобном месте, как правило, в верхнем шкафу или в стене около мойки. Выключатель также имеет небольшой блок управления, который располагается рядом с блоком питания.

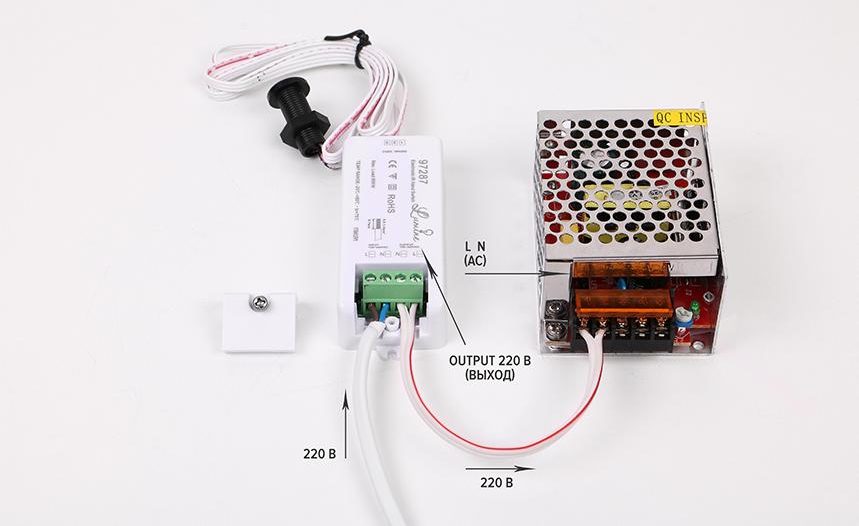

Датчик движения (сенсорный выключатель) и блок питания.

На что обратить внимание

Установка светодиодной ленты на кухне в первую очередь должна решать проблему освещения рабочей зоны. Под рабочей зоной можно подразумевать часть кухни, отделённую от обеденной зоны, однако нас интересует не все

Особое внимание стоит обратить на:

  • зону хранения продуктов;
  • мойку;
  • печку;
  • место, где вы нарезаете или разделываете продукты (рабочая столешница).

В первую очередь нужно освещать те места, где вы больше всего находитесь, так как там ваше внимание наиболее сконцентрировано, а нагрузка на зрение – максимальна. Правильное освещение придаст удобство и комфорт

Варианты и места установки


Пример установки светодиодной полосы для освещения столешницы.

Чтобы правильно установить, необходимо разобраться в схеме подключения электрической цепи. С обратной стороны светодиодная полоса имеет липкую часть – это позволяет крепить ее без особых трудов на вертикальные, отвесные поверхности.

Крепить её можно где угодно, для этого используют уголки с рассеивателями, о которых мы говорили раньше, плинтуса, ниши панелей, гарнитур. Участки, где нет возможности сделать плавный перегиб – паяют или соединяют коннекторами.

https://youtube.com/watch?v=p-CqTUlAoYI

Приведем пример крепления светодиодов в плинтусе, он может быть установлен не только под потолком, но на полу и рабочей фальшь-панели.


Варианты крепления в плинтусе.

Самый простой вариант крепления светодиодной ленты — закрепить её на двухсторонний скотч по периметру кухни, на нижнюю часть подвесных шкафов. В таком случае лучше выбирать продукцию увеличенной мощности, она и будет являться отличным вспомогательным освещением для вашей кухни.

Светодиодная подсветка служит не только источником света, благодаря ей можно создавать настроение, в этом вам поможет масса цветовых решений. Кроме основного, освещение бывает комбинированное – разделяет комнату на разные зоны и служит для:

  • Подсвечивания кухонного фартука;
  • Подсвечивания декоративных элементов интерьера;
  • Выделения ниш и шкафов.


Пример мест крепления светодиодной ленты.

Преимущества и недостатки светодиодного освещения


Благодаря эластичности материала установщик имеет возможность сформировать из светодиодной ленты любую форму. С обратной стороны она зачастую имеет клеевую основу, что позволяет прикрепить ее в желаемом месте без использования дополнительных материалов и приспособлений. Срок службы определяется количеством часов работы, а не числом включений/отключений, поэтому светодиоды служат дольше. Помимо перечисленного, светодиоды имеют и другие преимущества:

  • потребляют мало электроэнергии;
  • имеют высокие показатели безопасности;
  • используются в разных температурных условиях, так как не подвержены влиянию повышенных или пониженных температур;
  • устойчивы к механическим воздействиям;
  • мало нагреваются;
  • недорого стоят;
  • отличаются высоким КПД;
  • установку можно выполнить самостоятельно;
  • светят сразу ярко, не требуется время для разгорания;
  • не мерцают, дают рассеянное освещение, поэтому безвредны для глаз;
  • вышедшие из строя элементы не нужно утилизировать специальным образом.

Пользователь может выбирать между светодиодами теплого и холодного типа свечения, а также регулировать яркость источника света. Желтый теплый свет подчеркнет красоту деревянного гарнитура или столешницы из древесины. Свет близкий по цвету естественному освещению и в меру яркий способен частично заменить основной источник освещения. Подсветку разных цветов, в том числе инфракрасного и ультрафиолетового спектра, используют для создания декоративных эффектов. При грамотном применении разноцветной подсветки вид кухни кардинально меняется в считанные секунды. Стандартные цвета: белый, оранжевый, зеленый, красный, синий, пурпурный, но могут быть и другие.


Со временем яркость свечения светодиодной ленты снижается

Преимуществ много, но без недостатков также не обошлось:

  • Светодиоды от проверенных производителей стоят дорого.
  • Изделия с высокой цветовой температурой, которые также встречаются в продаже, излучают ярко-белый свет, который режет глаза, становится причиной быстрой утомляемости и нарушения цветового восприятия окружающей среды.
  • Диодное освещение чаще используется как вспомогательный источник света.
  • Для монтажа ленты требуется дополнительное оборудование, а значит, необходимы финансовые средства для его приобретения.
  • Качество свечения светодиодов со временем снижается вследствие изменения химических и физических характеристик.

Освещение обеденной зоны

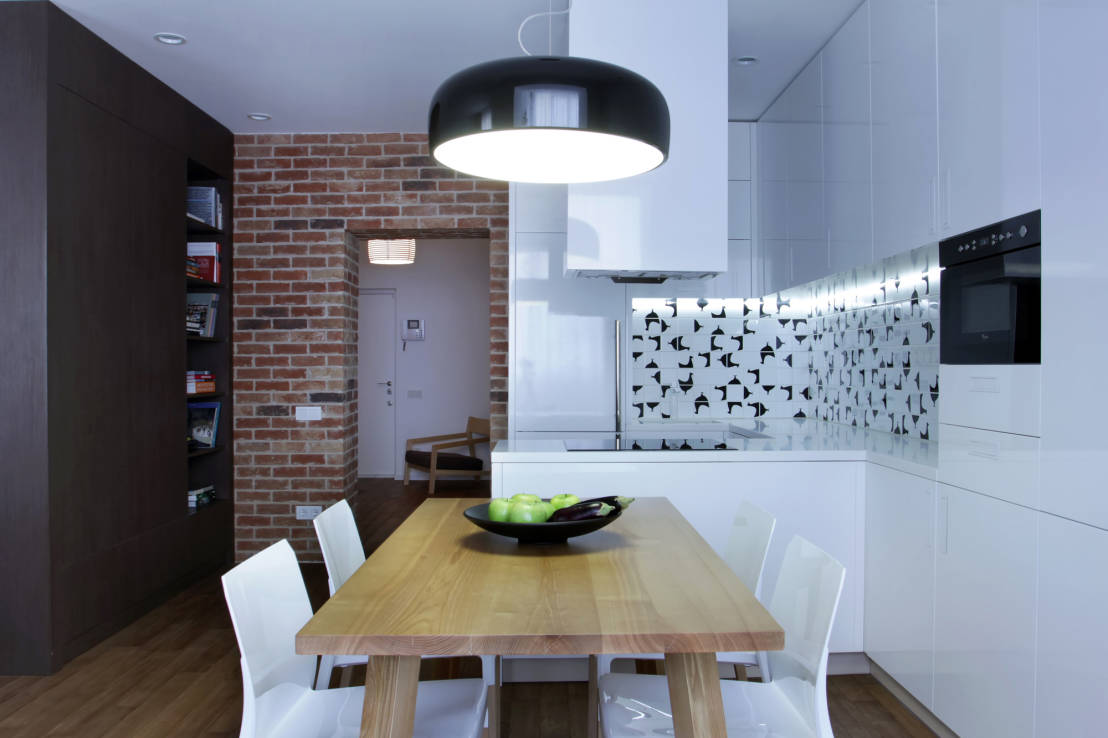

Обеденный стол должен иметь мягкую, не раздражающую подсветку. Чтобы иметь возможность максимально использовать естественный свет, стол нужно ставить недалеко от окна.

Однако если стол стоит у стены, можно воспользоваться парой небольших настенных бра, а если стол находится по центру кухни — идеальным решением станут потолочные светильники.

Несколько светильников с плафонами подходящими к интерьеру кухни и с возможностью регулировки высоты — традиционный вариант для любой кухни. Кстати, регулировка светильника по длине — отличный вариант для небольшой кухни.

Опущенный максимально над столом такой светильник создаст комфортный свет для приема пищи, а поднятый под потолок — организует общее освещение.

Подбирая светильники, нужно учитывать форму мебели. Если стол овальный или прямоугольный, в идеале нужно разместить над ним 2-3 светильника в ряд: такое расположение поможет осветить стол равномерно. Для круглого стола будет достаточно одного подвесного светильника над центром столешницы.

Источник света должен располагаться немногим выше уровня глаз, примерно на высоте 60 см над столом. Для регулируемой модели при самом низком положении лампы круг света должен совпадать с размерами столешницы.

Организация освещения кухонного фартука

При организации подсветки кухонного пространства очень важно продумать комфортное освещение рабочей зоны или кухонного фартука. К рабочей зоне относят: разделочные столы, плиту, мойку

Данная область кухни для личного комфорта и удобства должна быть равномерно и хорошо освещена. При этом световой поток не должен быть чрезмерно ярким, чтобы процесс готовки был максимально приятным и комфортным. Для освещения кухонного фартука отдавайте предпочтение мягкому освещению.

Если на кухне предусмотрено исключительно основное освещение, нет дополнительных осветительных приборов, встроенных точечных светильников, то в процессе приготовления пищи рабочая область может быть плохо освещена. Поэтому на кухне при помощи светодиодной ленты можно удачно подчеркнуть отдельные интерьерные элементы и дополнительно осветить важные рабочие области.

Для обеспечения равномерного освещения подсветку рабочей зоны обустраивают под навесными кухонными шкафами. Системы также можно разместить между кухонными шкафчиками, полками

Важно правильно рассчитать мощность и количество светодиодных модулей

Как вариант, можно организовать автоматическое включение освещения при открывании дверей элементов мебельного гарнитура. В этом случае свет будет включаться при открытии дверок, а при закрытии — автоматически выключаться, что экономично в плане расхода электрической энергии.

Светодиодные системы также подходят для освещения зоны приема пищи, обеденного стола, барной стойки. В этом случае установить лед-ленты стоит по периметру стеновой поверхности, в нишах, снизу навесных полок.

В качестве дополнительной подсветки также можно использовать светодиодные светильники. Современный рынок в большом ассортименте предлагает большой выбор светодиодных ламп, которые можно устанавливать в точечные, настенные, потолочные светильники.

Светодиодные лампы выпускаются различной мощности, поэтому всегда можно подобрать оптимальный вариант для организации светодизайна, гармоничного интерьера на кухне.

Особенно эффектно при оформлении кухни, столовой смотрятся точечные светодиодные светильники, установленные под потолочной конструкцией. Точечные светильники имеют доступную стоимость, высокие качественные параметры и могут быть выполнены в любом дизайне.

ГДЕ РАСПОЛОЖИТЬ ПОДСВЕТКУ

Правильная подсветка на кухне должна быть многозонной. Это общее освещение, свет над обеденным столом и конечно же, светодиодная подсветка для рабочей зоны кухни.

Искушённый потребитель, технически подкованный и знакомый с новинками интерьерного дизайна, нередко не ограничивается одним лишь функциональным освещением.

Где должна и может располагаться подсветка для кухни?

Рабочая зона — подсветка под шкафы.

Уровень освещения в рабочей зоне должен быть самым высоким

Вытяжка над плитой имеет встроенную подсветку.

Если свет вытяжки кажется вам недостаточным, стандартные лампы можно заменить на более яркие и экономичные диодные

Добавляет удобства либо просто украшает интерьер дополнительное освещение в следующих местах:

Подсветка стеклянных шкафчиков. Если у вас нет коллекционной посуды, поставьте матовое стекло в дверку, это не менее красиво.

Мягкий свет, исходящий из остеклённых шкафчиков, визуально облегчает кухонный гарнитур

Над верхними шкафами, если помещение имеет достаточную высоту. Свет, направленный в потолок, сделает помещение зрительно выше

Под нижним ярусом шкафов. Источник света не должен быть виден, поэтому лучше всего подойдёт тонкая и малозаметная светодиодная лента для кухни.

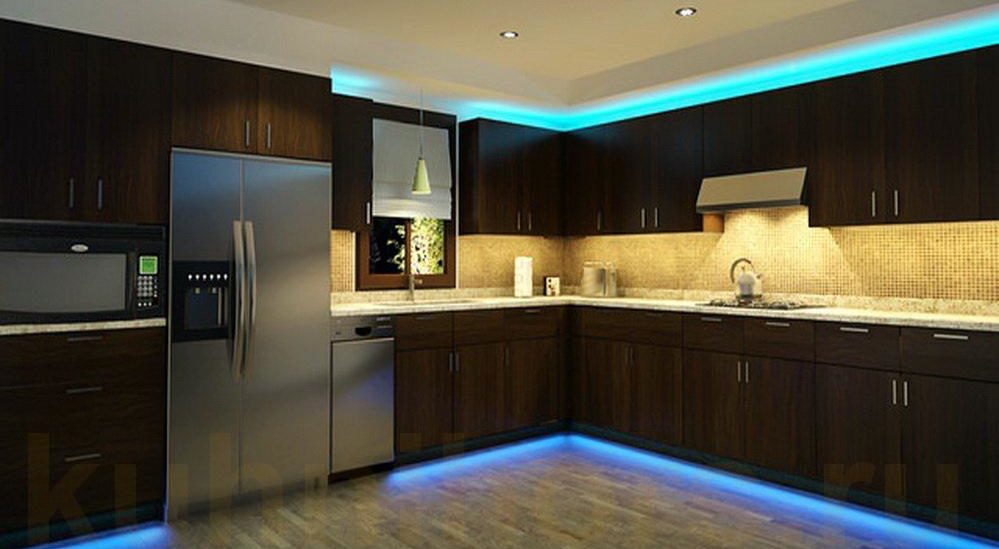

Направленная в потолок и пол светодиодами подсветка на кухне над и под шкафами не предназначена для работы, поэтому может быть не белой, а цветной. Верхний свет может быть ярким, а нижний должен быть приглушённым, заметно мягче, чем в рабочей зоне

Светодиодная лента на кухне может быть установлена под столешницей и направлена вдоль фасадов нижних шкафчиков, подсвечивая их содержимое.

Лента закреплена непосредственно под столешницей. Сама столешница должна выступать относительно мебельного фронта на расстояние не меньшее ширины светового элемента

Подсветить можно и саму столешницу изнутри, для этого она должна быть прозрачной. Делают их из клееного в несколько слоёв стекла, прозрачного полимера.

По контуру полупрозрачной столешницы установлена светодиодная лента

Другой вариант — скрытая светодиодная подсветка стеклянной столешницы. Источник света направляется с торца. Чтобы эффект был максимальным, столешница выполняется из прозрачного кварцевого стекла с нанесенными на поверхность матовыми деталями. Именно они и будут светиться

Подсветка барной стойки, если таковая имеется.

Диодная подсветка для кухни в зоне барной стойки направлена, как правило, вниз

Светящаяся скиналь —последний писк моды. Свет не падает на неё снаружи, а исходит изнутри.

Светящаяся скиналь пришла в кухонный интерьер из рекламного освещения. Это плоская диодная панель с нанесенным на молочное стекло изображением

Собственно, светодиодная подсветка на кухне может размещаться почти что где угодно. Ограничить вашу фантазию могут лишь финансовые соображения.

КАКИЕ БЫВАЮТ СВЕТОДИОДНЫЕ СВЕТИЛЬНИКИ ДЛЯ КУХНИ

Своими руками светодиодная подсветка может быть сделана с использованием готовых светильников либо систему освещения реально собрать самостоятельно из отдельных элементов. Перечислим основные типы используемых устройств:

Накладные линейные светильники. Продаются как поштучно, так и комплектами, где несколько модулей с помощью специального переходника последовательно соединяются в один блок.

Светодиодная подсветка для рабочей зоны кухни своими руками из готовых линейных модулей

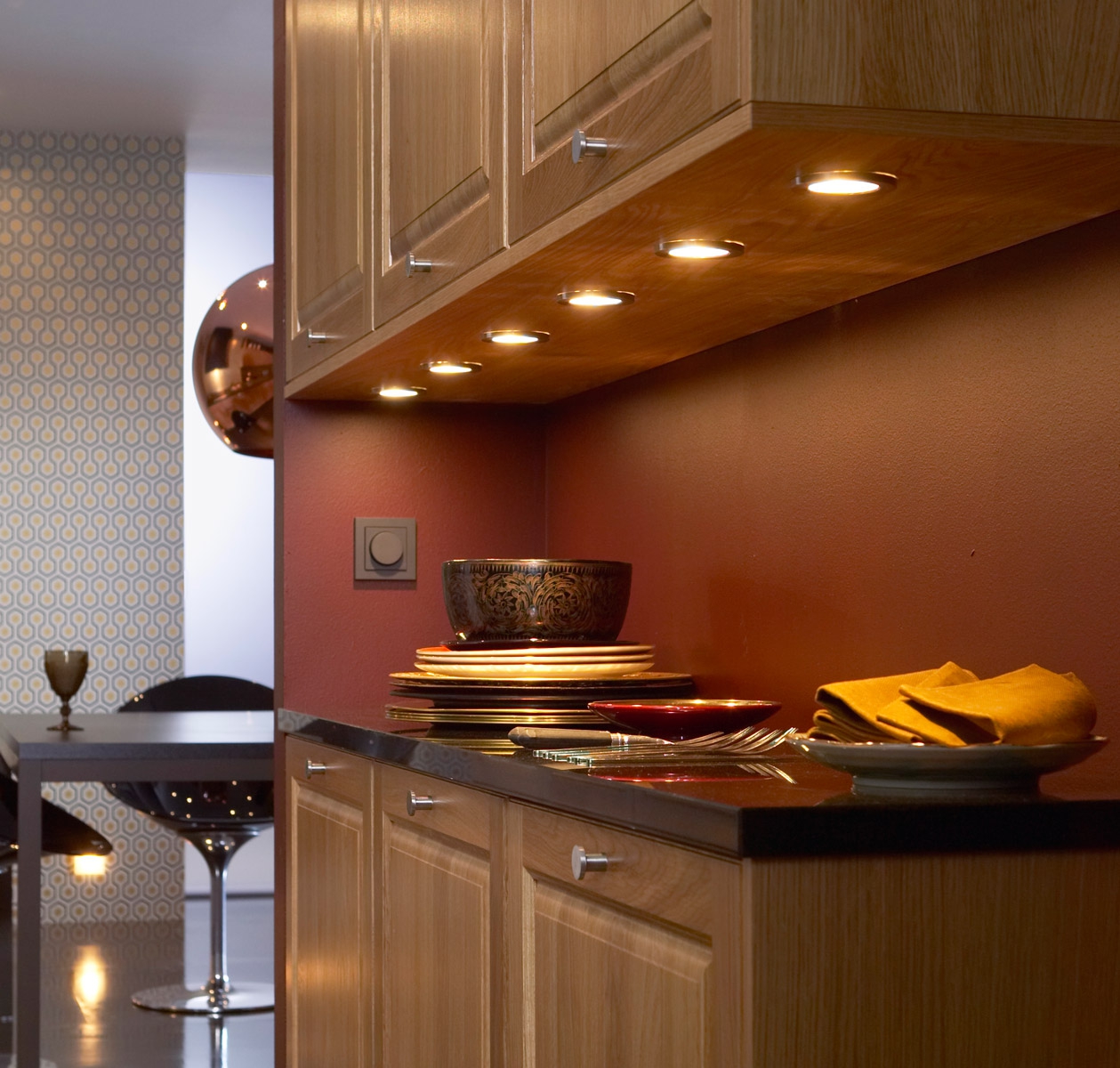

Накладные светильники точечного типа.

Светодиодная подсветка рабочей зоны, выполненная из угловых светильников

В продаже появились светильники, как линейные, так и точечные, оснащённые сенсорными выключателями. Достаточно прикоснуться к их корпусу в определённом месте, чтобы включить или выключить свет.

Сенсорный выключатель, как правило, обозначен постоянно горящим синим светодиодом

Врезные светильники, линейные и точечные. Будучи весьма тонкими, монтируются в нижнюю полку шкафчика заподлицо с нижней поверхностью.

Врезная диодная подсветка для кухни полностью спрятана в нижнюю полку. Это удобно, но монтаж такого светильника требует определённой квалификации

Светодиодные ленты для подсветки кухнииспользуются не менее широко, чем готовые светильники. Причина такой популярности в широком выборе по яркости и цвету и, что очень удобно — ленту можно отрезать точно по требуемой длине. Обходится она дешевле готовых светильников.

Монтаж и необходимые материалы

Подсветка под кухонными шкафами подразумевает выбор ленты подходящего типа с сопутствующими приборами и ее установку.

Выбираем ленту

Когда вы определились с типом светодиодной ленты, уточните у продавца количество диодов на погонный метр: от этого будут зависеть мощность блока и яркость подсветки. На одинарной полосе может находиться от 30 до 120 диодов, на двойной – от 60 до 240. Чаще всего для кухни выбирают 60 шт./пог. м.

Следующий критерий выбора LED-ленты – размеры лампочек, они указаны на маркировке изделия. Например, модель ленты SMD 5050 имеет размер диодов 5,0х5,0 мм.

Подбираем диммер

Для подсветки рабочей зоны кухонного помещения выбирают светильники с небольшой мощностью (12-24 В), так как более мощные приборы (220 В) целесообразнее ставить в помещениях с нормальным или пониженным уровнем влажности. Поэтому для LED-ленты требуется понижающий напряжение блок питания

При выборе трансформатора важно правильно рассчитать мощность, учитывая общую длину подсветки и количество диодов

Многофункциональные и дорогостоящие преобразователи включают возможность управления подсветкой через смартфон посредством сети Wi-Fi. Они позволяют программировать время и режим включения света, а также его яркость.

Готовимся к установке

Чтобы в процессе работы не отвлекаться на походы в магазин из-за нехватки материалов или инструментов, подготовьте все заранее.

Для установки LED-ленты понадобятся:

  • сама лента в нужном количестве;
  • электрический кабель сечением 0,74 мм2, лучше медный;
  • диммер нужной мощности;
  • паяльник;
  • припой и канифоль,
  • ножницы;
  • изолента;
  • двусторонний скотч;
  • уголок из алюминия или ПВХ,
  • саморезы;
  • электродрель;
  • индикатор напряжения;
  • шуруповерт

Если планируется врезка прибора в шкаф, понадобится фрезер.

Монтаж

Перед тем как сделать подсветку на кухне под шкафчиками, выбираем место, где будет расположена лента, с учетом потребности в освещении, роста хозяйки, наличия световой планки и общего дизайна интерьера.

Как правило, лента крепится на месте стыка кухонного фартука со шкафчиком или по центру днища верхнего модуля гарнитура. Универсальный способ крепления подсветки – на алюминиевый профиль с защитной светорассеивающей пленкой. Подробно смотрите на видео в конце статьи.

Алгоритм работы:

  1. В задней стенке шкафчика сверлим небольшое отверстие и пропускаем провод к месту соединения.
  2. Отмеряем нужное количество ленты, обрезаем его, оголяем края от силиконового покрытия.
  3. К контактам припаиваем два кабеля, изолируем соединения.
  4. Если на ленте есть клеящий слой, удаляем защитную пленку и прижимаем ленту к выбранной области крепления. При отсутствии липкого слоя используем двусторонний скотч.
  5. При необходимости устанавливаем световую планку (крепим на саморезы).
  6. Обесточив место подключения, устанавливаем диммер, соединяя кабели при помощи клипс.
  7. Проверяем электропроводку на предмет короткого замыкания тестером и подключаем подсветку к электросети.

Что учесть при установке:

Изолированию соединений уделяйте повышенное внимание, чтобы в процессе эксплуатации светильник не сломался из-за повышенной влажности и пара.
Для правильности подключения кабелей на LED-ленте есть обозначения полярности.
Если нет паяльника, воспользуйтесь для соединения клеммниками. Это менее надежный способ, однако, если правильно завести кабель и хорошо затянуть прижимные болты, для маломощного светоприбора этого будет вполне достаточно.. Использование алюминиевого короба со светорассеивателем предотвратит отклеивание ленты от поверхности, ее перегрев, а также защитит светоприбор от жира и влаги

Угловой вариант такого короба, крепящийся у стены, будет самым оптимальным

Использование алюминиевого короба со светорассеивателем предотвратит отклеивание ленты от поверхности, ее перегрев, а также защитит светоприбор от жира и влаги. Угловой вариант такого короба, крепящийся у стены, будет самым оптимальным.

Выбор светодиодной ленты

Важной характеристикой светодиодной ленты для монтажа под шкафы на кухне является устойчивость к парам воды. Недостаточная влагозащищённость может привести к короткому замыканию, а, значит, и к риску возникновения пожара

При покупке ленты нужно обращать внимание на степень защиты оболочки, которая маркируется двузначным числом после латинских букв IР. Первая цифра указывает на защиту от пыли и грязи, механических повреждений

Вторая цифра — защита от влаги. Оценивается защищённость прибора или устройства по шкале от 0 до 9 по обоим параметрам.

По герметичности (влаго- и пылезащищённости) светодиодные лампы и ленты могут иметь маркировку:

  • IР33 — открытый тип токопровода, для кухонь не рекомендуется;
  • IР65 — односторонняя герметичность той стороны, на которой размещены электронные элементы, допускается для монтажа во влажной среде кухонного пространства;
  • IР67, IP68 — двухсторонняя, полная герметичность ленты — рекомендуется для монтажа на кухне.

Если у выбранной лампы или ленты со светодиодами недостаточная защищённость, необходимо использовать защитный плафон или специальные профили, чтобы в совокупности обеспечить должный уровень безопасности.

Чтобы светодиодная лента давала достаточно света, важно правильно выбрать удельную мощность, которая характеризуется количеством светодиодов на погонный метр. Каждый тип ленты может иметь различное число светодиодов

Это можно определить и визуально, и ознакомившись с характеристикой изделия.

Для декоративных целей обычно достаточно 30 или 60 светодиодов на метр. Чтобы полноценно осветить рабочую поверхность, лучше выбрать ленту со 120 или 240 диодами.

Подсчитывая освещённость, нужно учитывать потребляемую лентой мощность, помня, что по сравнению с лампами накаливания, световой поток светодиодов выше примерно в 5 раз.

Таблица. Расчёт мощности ленты

Тип светодиода Количество диодов, шт./1 пог. м Потребляемая мощность, Вт/1 пог. м
SMD-3528 60 4,8
SMD-3528 120 9,6
SMD-3528 240 19,2
SMD-5050 30 7,2
SMD-5050 60 15
SMD-5050 120 25

Цифры в маркировке ленты обозначают размер одного светодиода:

  • SMD-3528 — диоды размером 3,5х2,8 мм;
  • SMD-5050 — диоды размером 5,0х5,0 мм.

Для монохромных лент с указанными характеристиками световой поток, измеряемый в люменах и являющийся ещё одной характеристикой светодиодов, будет максимальным. Для полихромных лент RGB, цвет которых задаётся в зависимости от установок регулятора или контроллера управления, общее количество кристаллов в каждом диоде соответствует комбинации базовых цветов, включающихся не одновременно. Следовательно, при работе только части кристаллов, дающих определённый цвет, световой поток будет ниже.

Цвета монохромных диодов с собственным свечением кристалла бывают:

  • красный;
  • оранжевый;
  • жёлтый;
  • зелёный;
  • синий;
  • фиолетовый.

Цвет монохромных диодов характеризуется узким спектром свечения, что стоит учитывать при выборе подсветки. Цвет предметов и, главное, продуктов существенно искажается, они могут выглядеть не так как под естественным светом или освещенные люминесцентными лампами.

Белый монохромный светодиод представляет собой полупроводник, излучающий ультрафиолет с покрытием люминофором. Принцип действия аналогичен привычным для большинства люминесцентным лампам. Оттенок так же может быть от «тёплого» до «холодного» и указывается в виде соответствующей температуры свечения, измеряемой в Кельвинах как у привычных светодиодных ламп.

Цвет поверхности печатной платы, на которой расположены светодиоды, обычно белый, однако можно подобрать и другие цвета: коричневый, жёлтый, чёрный, которые будут лучше смотреться на мебели при открытой установке. Для удобства монтажа лента снабжена клейкой лентой на обратной стороне.

Выбираем, рассчитываем, покупаем

В действительности повесить такую подсветку своими руками довольно легко, для любителя гораздо важнее не ошибиться при закупке комплектующих.

Выбираем светодиодную ленту

Светодиодные ленты различаются по нескольким параметрам и первая характеристика — это количество диодов на один погонный метр:

От количества светодиодов зависит мощность светового потока.

Минимум здесь составляет 30 точек на 1 м/п. Дальше идет 60 и 120 диодов на метр. Но в модели SMD3528 есть двойная лента, где расположено 240 светодиодов на 1 м/п.

Естественно, чем больше точек освещения, тем мощнее световой поток, что касается кухни, то я рекомендую выбирать модели от 60 диодов и выше. Если же вам нужен интим и полумрак, вы это легко отрегулируете при помощи диммера (о нем чуть позже).

Следующая характеристика — это габариты самих диодов, их можно определить по первым цифрам маркировки. Так в модели SMD3528 размер диодов составляет 3,5х2,8 мм, а на ленте SMD5050 установлены элементы 5х5 мм. Еще на нашем рынке есть модели SMD5060, SMD5630 и SMD5730, но большой популярностью в быту они не пользуются.

Стандартные размеры диодов SMD3528.

Теперь поговорим о степени влагозащищённой. В этой нише существует 3 основных направления:

  • IP33 — вообще не защищенная лента, с полностью открытыми токопроводящими дорожками и светодиодами. Предназначена для сухих помещений, на кухнях монтировать не рекомендуется, но я IP33 устанавливаю в закрытый короб и работает отлично;
  • IP65 — эта лента сверху залита силиконом. Такие модели разрабатывалась как раз для кухонь;
  • IP67 и IP68 — полностью герметичные осветители. То есть, силикон залит как сверху, так и снизу.

Классификация светодиодных лент по степени влагозащищенности.

Теперь давайте разберем хитросплетения маркировки. Для примера я взял стандартную маркировку LED 12V RGB SMD 5050 120 IP65 эта модель больше других используется для кухонного освещения.

Маркировка Расшифровка обозначения
LED Указывает на то, что освещение светодиодное
12V Питающее напряжение
RGB Какими цветами может светиться
SMD Принцип монтажа элементов
5050 Габариты светодиодов (чипов)
120 Количество элементов на 1 м/п
IP65 Уровень влагозащиты

Если вы желаете установить себе освещение с полным цветовым спектром, то берите модели с маркировкой WRGB — это самые мощные ленты, но они же и самые дорогие.

Цветная подсветка кухонного фартука в 3D это всегда свежо и оригинально.

Выбираем блок питания и систему управления

Подобное освещение считается низковольтным и для него нужен понижающий трансформатор или блок питания, как его принято называть. В подавляющем большинстве на такие ленты подается 12V, раньше использовались блоки на 24V, но сейчас они встречаются редко.

Рассчитать какой именно вам нужен блок просто: к любой ленте идет инструкция, в которой указывается потребляемая мощность изделия на 1 м/п, вам нужно умножить количество метров на проектную мощность и добавить 20-30 % в запас.

Для блока питания главное выбрать подходящую мощность.

Кстати, управляющий блок (диммер) выбирается аналогично, только там учитывается ток: узнаете из инструкции сколько миллиампер идет на 1 м/п, умножаете на количество метров и добавляете запас.

https://youtube.com/watch?v=tpjP7Dk5-dQ

При подборе лент и блоков питания к ним учтите, что 1 лента не может быть длиннее 5м, если вам нужно больше, то придется подключить следующую ленту, но соединяются они не последовательно, а параллельно и так до бесконечности, главное, чтобы мощности блока и диммера хватило.

Ниже я даю 3 самых распространенных схемы:

Простая нерегулируемая схема подключения.

  1. Данная схема считается самой простой, здесь подключение идет напрямую от блока питания к светодиодным лентам. Обойдется такая система недорого, но она получается нерегулируемой, диоды будут светить на полную мощность;

Регулируемая монохромная схема.

  1. В этом случае у вас будет возможность регулировать уровень светового потока, ведь в нее включен диммер. Хотя здесь полноценный регулятор с пультом управления нет смысла покупать достаточно обычного реостата, прикрепленного в удобном месте. Ленты используются монохромные, то есть одноцветные;

Полноценная регулируемая система с диммером и усилителями.

  1. Так подключаются полноцветные RGB системы. Включение в схему усилителей не обязательно, но желательно, особенно если длина лент берется по максимуму (5 м) и таких лент несколько.

Технология монтажа

Вся работа по монтажу светодиодного светильника делится на ряд этапов:

  • прокладка кабеля. Начинается операция с установки выключателя. Если он не имеет влагозащищенного исполнения, то место установки должно располагаться как можно дальше от раковины. Затем к выключателю присоединяют кабель с вилкой и прокладывают линию до шкафа, в котором будет размещен блок питания. Если нет возможности штробить стену для прокладки провода, его следует укладывать в кабель-канал. Далее кабель заводится за заднюю стенку навесного шкафчика, в которой предварительно высверливается отверстие для кабеля;
  • установка бока питания. Оптимальное место — внутренняя поверхность боковой стенки шкафа. Для крепления используются саморезы. После установки подключается кабель питания. На шине блока питания фазный провод подключается к клемме с обозначением «L», нулевой — к «N»;
  • в алюминиевом профиле высверливаются отверстия для крепежа и кабеля;

Какого типа подсветка установлена на Вашей кухне?

Светодиодная лентаСветильники

  • профиль закрепляется саморезами под шкафчиком;
  • от светодиодной ленты отрезается кусок необходимой длины. Резать следует строго по имеющейся разметке длина каждого куска не должна превышать 5 м;
  • к ленте припаиваются провода питания. Желательно использовать провода разного цвета. Время пайки не должно превышать 10 сек;
  • провода подсоединяются к блоку питания. Перед подсоединением нужно убедиться в соблюдении полярности. Как на ленте, так и на клеммах блока питания есть соответствующие метки — «+» и «-»;
  • снимается защитная пленка, после чего лента приклеивается к профилю и закрывается экраном.

Мнение эксперта
Коковин Дмитрий Васильевич
Реставратор мебели

Если длина светильника превышает 5 метров, то ленту следует нарезать на несколько кусков, подключаемых параллельно. Наращивать длину последовательным подключением не допускается.
