Подрозетник для деревянных стен: особенности монтажа при открытой и скрытой внутренней проводке

Правила монтажа подрозетника

Порядок работы следующий:

буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между «дырок», если речь о блоке)

Глубина сверления — 5см.

выбранной коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверло

Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.

заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)

Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.

При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.

Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.

https://youtube.com/watch?v=GyVuUIboKWc

https://youtube.com/watch?v=uAr8Syt4J-A

https://youtube.com/watch?v=Tm77IMpxO4A

Монтаж в кирпичную стену со штукатуркой или кафелем

Установка подрозетников в кирпичной стене осуществляется в такой же последовательности, как и в бетонные стены, с использованием аналогичных инструментов и материалов. Они также оказываются посажены на раствор. Тем не менее, работа с кирпичом имеет некоторые особенности и отличия, которые следует учитывать при выполнении работ.

Если в бетон или пеноблок коробка устанавливается заподлицо с поверхностью, то подрозетник в кирпичную стену монтируется с учетом толщины штукатурного слоя или кафельной плитки. Это сильно усложняет расчеты и малейшее отклонение приводит к неправильной установке. Чтобы избежать возможных проблем, рекомендуется заранее просверлить отверстие в стене, спрятать в нем провод и прикрыть крышкой из плотного картона или ДВП. После чего стену можно штукатурить или облицовывать плиткой.

После высыхания штукатурки или клея для плитки продолжаются работы по монтажу одного или нескольких подрозетников. По оставленным меткам аккуратно сверлится отверстие, так чтобы не повредить провод. В это время коронка или сверло поливается водой. Далее коробки можно сажать на свое место по стандартной схеме, после чего замажьте и дайте высохнуть, и лишь потом удаляется лишний раствор.

Требования к подрозетникам

Единого свода правил, описывающих монтаж коробок для скрытой установки электрических розеток, не существует. Правила устройства электроустановок требуют соблюдения общих требований пожарной и электробезопасности. В этом смысле установка коробки под розетку ничем не отличается от монтажа распределительной коробки. Существуют строительные нормы и правила (СНиП), которые определяют геометрию размещения розеток в помещении. Ну и здравый смысл никто не отменял.

Мы постараемся объединить все условия, при которых установка подрозетников не вызовет проблем при эксплуатации электрообрудования.

• Материал коробочек должен быть достаточно прочным, чтобы выдерживать усилие, с которым из розетки вынимается вилка. Кроме того, сам корпус не должен выдергиваться из стены вместе с розеткой. Для этого на подрозетниках, предназначенных для установки на строительные смеси (как правило это гипс или алебастр), имеются отлитые на внешней поверхности ребра, пазы и зацепы. Технологические отверстия для заведения проводки также работают в качестве фиксирующих элементов.
• В эти щели попадает пастообразный раствор, после высыхания выдернуть корпус можно, лишь разрушив часть стены или сломав пластик.
• Подавляющее большинство подрозетников изготавливается из различных видов пластмасс. С одной стороны, это дешево, с другой — пластик является диэлектриком, и не разрушается под действием влаги.
• На внутренней стороне коробочек должны быть отформованы ребра для крепления розеток.Многие помнят квартиры советской постройки, в которых розетки выпадали из стены при малейшем усилии. Раньше подрозетники делались из металла. Мало того, что это небезопасно, за гладкую поверхность не могли зацепиться распорные направляющие на розетке.
• Кроме того, подрозетники оснащаются посадочными отверстиями для винтового крепления.
• Пластик, из которого делают подрозетники, не должен поддерживать горение. С точки зрения стены (бетон или кирпич), это требование бессмысленно. Но от корящей розетки могут воспламениться обои на стене, или стоящая рядом мебель.

Необязательные, но полезные требования — возможность соединять несколько розеток между собой на стандартные фиксаторы. Это позволяет собирать конструкцию любой длины.

Монтажные работы

Ко всему этому мероприятию нужен спокойный, медленный и надежный подход. Устанавливать нужно всё в несколько важных этапов. Для начала надо изготовить специализированные коронки, потом уже установить подрозетник, а только после этого заниматься непосредственно проводками.

Очень часто сначала занимаются прокладкой проводов, а только потом уже берутся за подрозетники. Обязательно точно определите то место, где будут располагаться розетки и выключатели.

Разведите все кабеля по вашему пространству в нужных пропорциях. Выровняйте все места штукатуркой. После того, как всё подсохнет, установите одинарный или двойной подрозетники.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Подрозетники с боковыми стыковочными узлами позволяют быстро и просто осуществить монтаж сразу двух и более розеток.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

При повороте винта происходит подъем или опускание лапки. Вращение по часовой стрелке приближает прижимной элемент к стене, и закрепляет стакан в гипсокартоне.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

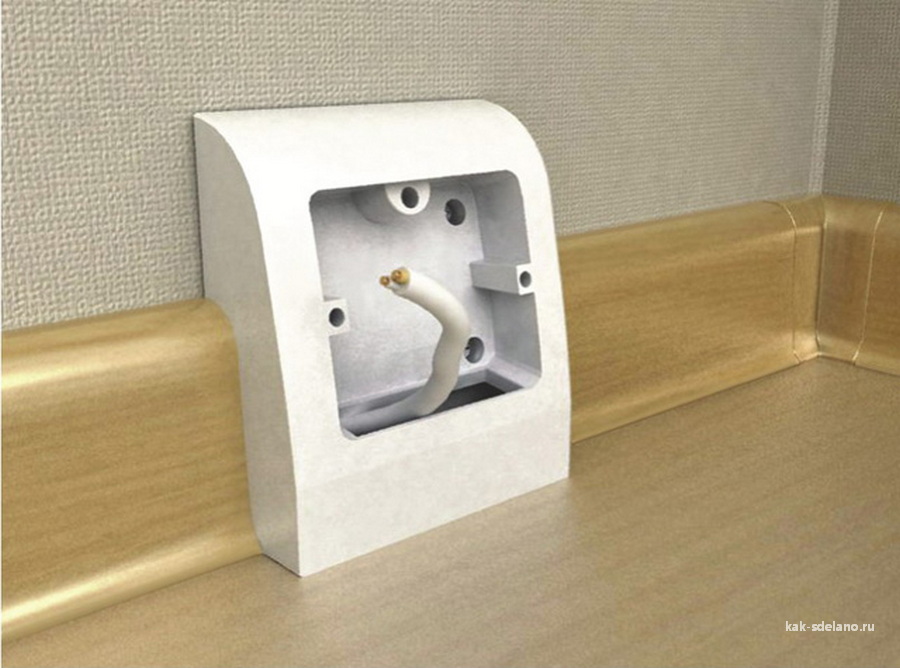

Существует еще один вид монтажных коробок, которые стоят несколько особняком — пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Такой тип установки пластиковых накладок может применяться только на разборных плинтусах из пластика.

Наружные подрозетники имеют две модификации — конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

В целях безопасности и предупреждения возгорания, при монтаже электропроводки в деревянных домах необходимо использовать металлические подрозетники.

Монтаж в высокопрочном бетоне с арматурой

Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.

Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.

После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.

Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:

переключить перфоратор на режим отбойника и выбить ее зубилом

Правда это здорово может способствовать появлению новых трещин в штукатурке.

снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться)

Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.

Пылесосом удаляете весь мусор и пыль.

Проходы кабеля через деревянные основания в помещении

Для того чтобы выполнить правильные проходы через деревянные конструкции и перегородки, необходимо воспользоваться специальными металлическими трубами, которые еще называются проходными гильзами. Они вставляются в просверленное отверстие стены, где будет проходить электропроводка

Важно проследить, чтобы края проходной металлической гильзы выходили с двух сторон как минимум на 10 миллиметров

Стоит также проконтролировать тот момент, когда на краях металлических гильз есть пластиковые втулки, которые предохранят кабель от механических повреждений при его прокладке и дальнейшем использовании. После этого кабельный канал должен быть смонтирован так, чтобы в короб заходил конец металлической гильзы. Возможно, эта работа покажется довольно трудоемкой, но она стоит того, чтобы добиться максимальной электробезопасности в вашем доме.

Установка в гипсокартон

Установка подрозетника в гипсокартон

Для гипсокартонных поверхностей используется стандартный тип деталей диаметром 68 мм и глубиной 45 мм. Если позволяет толщина перегородок, устанавливаются элементы глубиной 60-62 мм. Конструкции заменяют распределительный короб, исключают излишнюю нагрузку на тонкий материал.

Пластиковый подрозетник должен иметь 4 винта с расстоянием 83 мм между каждыми. Пара используется для крепления рабочих деталей розетки. Вторая пара – для фиксации изделий на гипсокартон.

При установке листов без звукоизоляции

Монтажные работы осуществляются по следующему алгоритму:

1. Производится разметка с учетом расположения профилей каркаса ГКЛ. Высота розетки от пола – 30 см, высота выключателя – 90 см.
2. При необходимости монтажа блока от центральной части первого «подстаканника» отступается 71 мм и отмечается центр второго.
3. Проделываются посадочные ниши дрелью или шуруповертом с коронкой 67 мм в диаметре.
4. Удаляются боковые заглушки. С первого подрозетника снимается одна, со второго – две, с третьего – одна.
5. Конструкция объединяется посредством установки переходника в посадочную нишу. Элемент защелкивается.
6. Для монтажа подрозетников удаляются перегородки между отверстиями, пластиковая заглушка канцелярским ножом или пилкой.
7. Детали заводятся в ниши по диагонали – так крепежные лапки не сломаются.
8. Кабель питания протягивается через отверстие заглушки, а потом вставляется блок.
9. Фиксаторы закручиваются отверткой.
10. Симметричность мультибокса проверяется уровнем.

При наличии звукоизолирующего слоя

Устанавливать подрозетники нужно исключительно на собственные технологические лапки:

1. Просверливаются ниши в ГКЛ по горизонтальной разметке.
2. Ослабляются распоры гипсокартона.
3. Проламываются отверстия в подрозетнике для заводки кабелей питания.
4. Коробку ставят в готовую нишу.
5. Закручивают распорные винты.
6. Подрезается конец провода на 15 см.

С целью предотвращения выпадения подрозетника можно организовать для него индивидуальный короб из полос ГКЛ 10х10 см.

Какие бывают подрозетники

Любые подрозетники по характеру изготовления подразделяются:

• На цельнометаллические.
• Пластмассовые.
• Деревянные.

Металлические подрозетники

Металлические подразетники для деревянного дома, чаще всего предназначаются при монтаже внутренней проводки. Это означает, что как сама розетка будет иметь встраиваемую конструкцию, так и соответственно вся проводка.

Эту деталь в основном монтируют при помощи саморезов к самому основанию стены. В том случае, когда основание из более крепких материалов, стену засверливают и используют дюбеля.

Пластиковые подрозетники

Изделия из пластика применяют при монтаже на любом типе поверхности с каркасной основой, но преимущественно дань отдается гипсокартонным сооружениям. Для тех кто не в курсе, пластмассовые подрозетники от металлических имеют отличие в том, что для того чтобы их закрепить, у них имеются специальные фиксаторы, которые и впиваются в слои отделки и затем стягиваются болтами.

В этом случае они становятся идеальным вариантом, если отделка стен выполнена из обычных досок, ДСП либо вагонкой.

Деревянные подрозетники

Также следует упомянуть и деревянные подрозетники. Если материал этой детали – дерево, то сама форма изготовления может быть квадратной, круглой, либо в виде прямоугольника (для 2 и более розеток). Изготавливают их в виде элементарных деревянных прокладок, толщиной до 10 мм.

Такие подрозетники хороши тем, что изготовить их можно самостоятельно из различных материалов, а не только из фанеры и подходят они исключительно при монтаже электропроводки открытого типа.

Пластиковые подрозетники

Пластиковые подрозетники КОПОС для деревянного дома

Подрозетники KOPOS, пожалуй, можно смело назвать лучшими на российском рынке подрозетниками, которые допустимы для установки в деревянные или в полые стены. Их особенность в том, что они не поддерживают горение — вся продукция KOPOS имеет сертификаты о пожаробезопасности данных изделий.

Ставят эти подрозетники как в цельнодеревянные брусовые либо бревенчатые стены, так и в стены с внутренними пустотами — с обшивкой гипсокартоном или под панели, имитирующие бревенчатый сруб. В ассортименте производителя имеются одно-, двух-, трех- и четырехпостовые монтажные коробки для установки соответствующего количества розеток.

К преимуществам этих подрозетников следует отнести то, что они оснащены эластичным кабельным вводом, что исключает повреждения кабеля в месте его вхождения в монтажную коробку

Это соединение, к тому же, гарантирует герметичность — что очень важно при монтаже в дерево или другие горючие материалы. Перфораций в корпусе электромонтажной коробки нет, что позволяет добиться его полной воздухонепроницаемости даже тогда, когда подрозетник уже присоединен к кабелю или трубке под кабель

Подрозетники KOPOS имеют следующие технические характеристики:

• Они подходят для электросети, напряжение в которой не превышает 400 V, а максимальный ток — 16 А.
• Перегородка в них оснащена мембраной из материала, обладающего эластичностью.
• В ассортименте есть пластиковые подрозетники для разного диаметра кабеля и труб. То, под какие габариты предназначен подрозетник, можно понять благодаря нанесенной на герметичные вводы маркировке. Там могут быть указаны следующие параметры: ø16—20 мм (4х), ø20—25 мм (2х), ø6—10 мм (12х) или ø6—9 мм (2х).
• Материалом, из которого изготавливаются монтажные коробки под розетки, — это особый электротехнический поливинилхлорид, отличающийся плотностью и не содержащий примесей свинца.
• Пластик, из которого создаются данные подрозетники, является самозатухающим. Даже если произойдет возгорание внутри или снаружи корпуса, в течение тридцати секунд пламя затухнет, и изделие не сможет гореть.
• Диапазон температур, являющийся рабочим для подрозетников KOPOS, — от –5 до +60 градусов по Цельсию.
• Температурная граница на тесте материала раскаленной петлей составляет 850 °C.
• Пожарный класс того пластика, из которого выполняется основание корпуса, — A1-F.
• Такие подрозетники можно использовать в домах с энергосберегающей внутридомовой электросистемой.

Пластиковые подрозетники для деревянных домов характеризуются еще и своими особенностями крепежа, связанными с сохранением водонепроницаемости корпуса.

• Так, все комплекты для крепежа имеют монтажную «лапку» и винты с трехшаговой резьбой.
• Монтируются такие винты не допуская выхода за край подрозетника, так как это привело бы к нарушению герметичности.
• Чтобы корпус пластикового подрозетника максимально плотно прилегал к стене, в которую устанавливается, у монтажной коробки сделан расширенный уплотнительный край. Он делает больше плоскость ее прилегания.
• Если подрозетник ставится в гипсокартонную стену, утапливать его края вокруг электромонтажного изделия нет никакой необходимости.
• В таких подрозетниках возможно осуществить монтаж безвинтовых клеммников — кстати, они тоже есть у нас в продаже, по 4 и по 5 клемм.

https://youtube.com/watch?v=iez8T9WCi5Y

Купить подрозетники у нас очень легко — просто выберите нужные модели и укажите требуемое количество экземпляров в форме заказа на нашем сайте. В пределах Москвы доставка по указанному вами адресу займет не более суток, по другим городам РФ отправляем заказанные товары службами почтовой доставки.

Подрозетники для деревянных домов

В деревянных домах в большинстве случаев используется электропроводка открытого типа, поэтому вместе с ней устанавливаются наружные розетки и выключатели, не требующие выполнения дополнительных работ и расходования материалов. Однако на некоторых объектах, например, сборно-щитовой конструкции, проводка может быть спрятана внутрь массива, и тогда обязательно понадобится специальный подрозетник для деревянных стен.

Довольно часто вся домашняя проводка укладывается в трубы. Предпочтение отдается металлу или гофре. Подобная прокладка может выполняться как открытым, так и скрытым способом.

Требования по обеспечению пожарной безопасности определяют, какие монтажные коробки следует использовать в деревянных строениях. Прежде всего, это железный подрозетник и другие аналогичные изделия из негорючих материалов. Использование таких элементов существенно уменьшает риск возникновения пожара по причине возгорания проводки.

Установка металлических подрозетников осуществляется по обычной схеме, предусмотренной для стандартных монтажных коробок. С учетом мягкой структуры древесины, эта процедура значительно облегчается и упрощается. Для этих целей применяется коронка для подрозетников по дереву, с помощью которых отверстия под коробки сверлятся с минимальными трудозатратами.

Существует более сложный вариант монтажа, при котором в древесину предварительно устанавливается специальный металлический стакан. Далее в него устанавливается подрозетник, изготовленный из любого материала. Пожарная безопасность в этом случае также обеспечивается на должном уровне, но данный способ считается более трудозатратным и экономически невыгодным.

Монтаж на различные поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

https://youtube.com/watch?v=ihtCDgbYeF4

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр

Виды и типы изделий

Для подрозетников в бетон характерна классификация по нескольким параметрам — материал, форма, конструкция, размеры. Иногда мастера выбирают элемент по оттенку и дизайну. Два последних критерия не влияют на функциональность установочной коробки.

Материал

Все электромонтажные элементы делятся на три вида:

• Пластиковые. Чаще для их производства используют негорючий полимер. Пластиковый подрозетник имеет все технические разъемы для удобной фиксации розетки в стене. Установочная коробка по гипсокартону дополнительно оснащена специальными лапками.
• Металлические. Это устаревший вариант подрозетников. Сегодня почти не появляются в продаже. Но если у мастера завалялся такой, его можно использовать не менее эффективно.
• Деревянные щитки-прокладки. Это скорее не установочные коробки, а просто кусок планки, на которой потом фиксируют розетку.

Форма и конструкция

Подрозетник по бетону овальной формы для двух точек

По геометрической форме различают такие подрозетники:

• Круглые. Самые распространенные.
• Овальные. Пригодны для монтажа подрозетника двойного для бетона.
• Квадратные. Имеют максимальную вместимость.
• Составные. С их помощью можно легко монтировать подрозетники тройные для бетона или на большее количество точек питания. Их еще называют блочными.
• Накладные. Это наружные стаканы чаще квадратной, реже круглой формы. Применяются для прокладки проводки по деревянным стенам.

Существуют также отдельные виды стаканов для установки розеток под интернет, телефон, кабельное телевидение и др.

Размеры

Размерная сетка установочного стакана подразумевает наличие таких параметров:

• Диаметр. Маркируется литерой «D». Самые распространенные показатели — 60, 64 и 65, 68, 70, 75 мм.
• Глубина стакана. Маркируется литерой «Н». Здесь размеры меняются от 25 до 62 мм. Самый глубокий подрозетник имеет параметр 80 мм.

Для всех установочных коробок характерно межосевое расстояние в 71 мм.

Чем сделать нишу для розетки

Есть три способа проштробить большое отверстие в стене и каждый из них требует подробного рассмотрения.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Способ первый

Специальная насадка-коронка на перфоратор

Самый распространенный – специальная насадка-коронка на перфоратор. Ее режущая часть – это алмазное напыление либо победитовые вставки. Она легко «вгрызается» в любую твердую поверхность, делая ровный, круглый пропил. Внутри насадки находится свело по бетону, которое нужно центровки режущей части.

Как вы поняли, понадобится перфоратор с насадкой, диаметром больше чем подрозетник. Это нужно для того, чтобы зафиксировать его корпус в нише, при помощи клейкого строительного раствора, но об этом позже.

Теперь прицеливаемся сверлом в намеченную точку и начинаем углубляться до полного погружения коронки. После успешного пропила, нужно выдолбить оставшуюся часть бетона.Можно воспользоваться зубилом и молотком, чтобы аккуратно убрать лишние части стены.

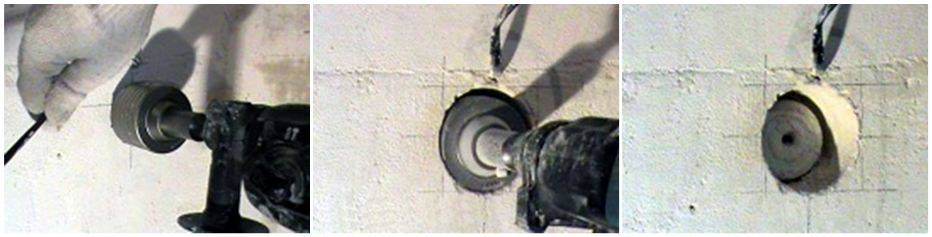

Поэтапный процесс изготовления подрозетника с помощью перфоратора

Совет: периодически, вынимайте режущие части для их охлаждения или брызгайте на стену водой. Это позволит избежать перегрева насадки и уменьшит количество пыли.

Способ второй

Просверливаем контур для подрозетника перфоратором

При отсутствии коронки можно обойтись обычным победитовым сверлом. Снова используем перфоратор, если его нет, подойдет обычная ударная дрель, правда, возиться придется подольше.

Нужно просверлить начерченную окружность по краям, с минимальным шагом. Глубину погружения можно отметить изолентой прямо на сверле. Затем, опять же с помощью зубила, дорабатываем нишу.

Способ третий

Болгаркой делаем отверстие для подрозетника

Если у вас в наличии есть болгарка, то можно использовать ее. Для резки бетона нужен будет соответствующий диск. Правда, этот вариант больше подходит для получения квадратных отверстий, но на крайний случай пойдет.

Предварительно из перекрестья, вместо окружности, делаем квадрат. Наша задача – пропилить в стене 4 углубления по намеченным линиям, на глубину, чуть больше подрозетника. А дальше, все тем же инструментом убрать остатки материала.

Технология монтажа

В бетоне

Если вам необходимо установить подрозетник в бетонной или кирпичной стене, тогда помните, что необходимо действовать следующим образом:

1. На поверхности стены выполните разметку. Для этого может потребоваться строительный уровень и маркер. Высота установки розеток должна подбираться самостоятельно. Перед этим мы рекомендуем изучить нормы СНиП, а также ГОСТ. После этого поставьте на стене крестик, а затем и прислоните подрозетник.

1. Возьмите перфоратор и коронку по бетону и приступайте к сверлению. Сверлить штробу необходимо примерно на 5 мм глубже, чем высота подрозетника. Если у вас нет коронок, тогда можете воспользоваться дрелью, а затем с помощью зубила выбить сердцевину. Также при необходимости можно сделать квадратное отверстие с помощью болгарки.

1. После того, как вы закончите штробу ее необходимо очистить. После этого можете вставить подрозетник и примерить, как он будет выглядеть. Благодаря этому с уверенностью можно сказать о том, что в дальнейшем вы больше не столкнетесь с трудностями во время установки.

1. Разведите раствор, который потребуется для того чтобы вмазать подрозетник в стену. Хороший раствор можно приготовить из гипсовой шпаклевки, алебастра и воды.

1. Теперь вы можете смочить отверстие шпателем и набросать раствор внутрь. После этого можно просто закрепить подрозетник заподлицо со стеной. Шурупы, которые расположены сбоку должны быть параллельно полу.

1. Теперь вы можете замазать края и удалить с конструкции лишний раствор. После зачистки стакана для розетки или выключателя можно приступать к монтажу.

В гипсокартоне

Крепить подрозетник в гипсокартонной перегородке достаточно просто. Здесь вам больше не потребуется делать раствор. Для розеток в гипсокартон существует специальный стакан с зажимами. Именно они позволяют надежно зафиксировать вашу конструкцию.

Чтобы самому установить стакан в гипсовой стене вам потребуется пройти следующие этапы:

1. Нанести разметку на стену. Детальную информацию о том, как установить розетку в гипсокартоне мы рассказывали в нашей статье.
2. Теперь необходимо вырезать отверстие и вытянуть провода. Затем их можно провести через подрозетник.
3. Чтобы коробка надежно зафиксировалась, вам потребуется закручивать винтики по бокам.

Это все процессы, которые потребуется сделать для установки подрозетника в гипсокартонную стену своими руками. Как видите, здесь нет ничего сложного и с подобными задачами может справиться практически каждый человек. Если гипсовая стена еще обделана кафелем, тогда технология может значительно отличаться. На видео ниже вы можете увидеть, как выглядит технология крепления стакана под керамической плиткой.

В дереве

Последним вариантом считается подключение подрозетника в деревянной стене. Если вы решили выполнить скрытую проводку в деревянном доме, тогда помните, что потребуется выполнить установку металлического подрозетника в дерево.

Чтобы сделать отверстия для стакана в дереве потребуется приобрести специальную коронку. В деревянном доме вам лучше всего выполнить монтаж открытой проводки.

Нюансы установки мультибокса на плинтус

Что делать, если в доме уже сделан качественный ремонт, но понадобилась еще одна точка для подключения электрических бытовых приборов?

В этом случае совсем необязательно сдирать новые обои и штробить стену, можно сделать розетку прямо на плинтус.

Мультибоксы соответствуют всем типам стандартных одиночных розеток. В них можно размещать не только электрические, но и телефонные розетки, а также разъемы интернет кабеля.

Однако следует учесть, что такой способ можно применять только на пластиковых плинтусах разборного вида с кабель каналом. Прежде чем установить подрозетник, необходимо проложить провод внутри плинтуса.

Для этого снимите крышку с той его части, в которой будет располагаться розетка. Эта операция выполняется от угла или от ближайшей заглушки, просто подденьте крышку отверткой и аккуратно снимите.

Обрежьте плинтус так, чтобы образовался промежуток, ширина которого соответствует размерам пластиковой накладки. Вставьте в него мультибокс, проденьте в отверстие в его корпусе провод, и зафиксируйте подрозетник дюбелями.

Правила монтажа

Все установочные подрозетники имеют функциональные элементы для облегчения монтажа.

Конструкция зависит от материала вертикальных ограждений:

• В полые перегородки из гипсокартона коробки ставят с помощью специальной фиксационной системы распорных лапок.
• В пористых материалах стен применяют кожухи упрощенного строения для монтажа в подготовленные ниши при штроблении.
• Для бетонных поверхностей используют гладкие коробки, их надежно фиксируют быстросхватывающимися растворами на основе гипса и алебастра и дюбелями.

В гипсокартон

Распорные лапки или ушки — основное отличие коробок под розетки для фиксации в гипсокартоне. При таком креплении, если все размечено правильно, алебастр не потребуется.

Правила монтажа подрозетников в гипсокартон:

• Коронкой с зубчатым краем сверлят отверстие в панелях так, чтобы диаметр точно совпадал с размером коробки.
• Саморез фиксируют отверткой, при этом лапки расходятся в стороны, прижимают подрозетник к стене.
• Стандартное расстояние между ушками — 83 мм.

https://youtube.com/watch?v=ys-_7XBREj8

В бетон

Бетонные стены сверлят перфоратором. Если применять ударную дрель, понадобится в полтора раза больше времени. Обычная дрель не подходит для работы с бетоном.

Сначала на стене делают разметку для основного сверла. Дальнейшие процессы:

• Наконечник вставляют в метку, начинают сверление.
• После достижения граничной глубины убирают коронку.
• Выбивают центральную область в черте реза, применяют перфоратор-отбойник или действуют зубилом и молотком.

https://youtube.com/watch?v=uDYnslNECn4

Под штукатурку и плитку

Разводку проводки в доме делают чаще всего до штукатурных работ или перед облицовкой стен плиткой. Этот момент учитывают при сверлении выемок для подрозетников. Края коробок должны быть вровень со штукатурным слоем или плиточным покрытием, чтобы розеточная крышка прилегала к поверхности без щелей.

Варианты установки коробок в таких случаях:

• Край подрозетника выставляют над стеновой поверхностью на 7 — 10 мм (раствор 2 — 5 мм + толщина плитки 5 мм).
• Формируют отверстие под кожух, заводят в него провода, но сам подрозетник не крепят, а монтируют точно по краям после облицовки или штукатурки.

https://youtube.com/watch?v=EkBCALeDbPw

Похожие записи:

В каких единицах измеряется освещенность Как перевести амперы в киловатты и наоборот: калькулятор с описанием и для чего это нужно Укладка электрического теплого пола под плитку своими руками Радиоприемники с wi-fi: особенности, принцип работы, популярные модели Зависимость сопротивления проводника от температуры Мастер-класс по изготовлению динамических «бегущих» поворотников
