Содержание
Выбор материала и размеры подрозетника
Потребность в электрификации помещений, выполненных из гипсокартонных стен и потолков привела к созданию специальных аксессуаров, позволяющих монтировать электрические выключатели, розетки и другие средства энергообеспечения с учётом специфики материала.
Одним из из таких аксессуаров является подрозетник для установки розеток и выключателей в гипсокартоновую перегородку.

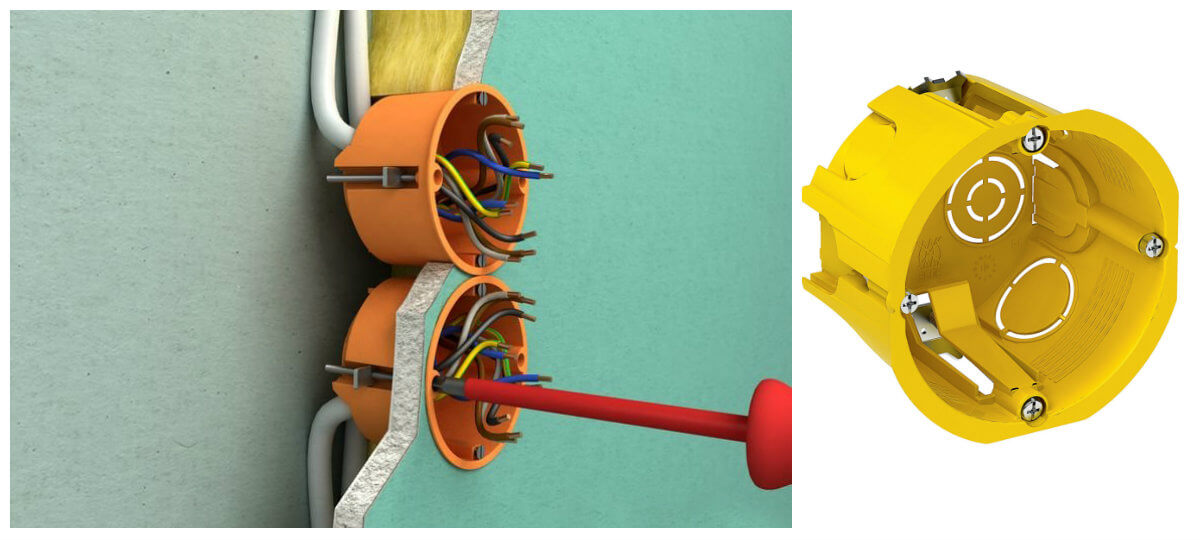

Коробка электромонтажная (электротехническая) – это устройство, которое предназначено для прокладки, соединения и развода электрических кабелей. Применяется при электрификации зданий внутренними и наружными линиями электропередачи.
Установочная электротехническая коробка круглой формы
Электромонтажные коробки подразделяются на два вида: коробки распределительные и коробки установочные.
Первые предназначены для монтажа точки разветвления проводов, вторые для установки выключателей или розеток подачи напряжения. Установочные коробки, кроме своего прямого назначения, могут играть роль распределительной коробки.
Существуют металлические и пластиковые электрические коробки, на бытовом языке называемые подрозетниками. Наиболее широкое применение получили коробки из полипропилена, благодаря низкой себестоимости и прекрасным диэлектрическим свойствам.
По конструкционным особенностям подрозетники делятся на две категории.
- установочные коробки для полнотелых стен
- установочные коробки для пустотелых стен
Отличие их заключается в том, что подрозетники, предназначенные для монтажа в пустотелых стенах, снабжены зажимным механизмом, который позволяет надёжно закреплять коробку в стене.
Закрепляется в стене при помощи зажимного устройства
На всей территории Европейского континента принят единый стандарт внутреннего поперечного сечения подрозетника, который составляет 68 мм. Благодаря этому, установочные коробки являются универсальным монтажным устройством для всех видов розеток и выключателей.
Различные производители электротехники, выпускают подрозетники имеющие незначительные отличия в форме, цвете и плотности пластика. Могут отличаться форма и материал, из которого сделан зажимной механизм, представляющий из себя две «лапки» на подвижных резьбовых фиксаторах.
Для установки двух и более коробок в одном месте, используются «батареи» подрозетников, скреплённых в единый блок специальными соединителями. Такие блоки применяются в местах, которые используются для подключения большого количества потребителей. Например, в кухне над рабочим столом или для подключения оргтехники в офисных помещениях.
Блок подрозетников для установки трёх розеток
Кроме традиционно круглых установочных коробок, бывают также коробки квадратной формы, прямоугольной или овальной.
При выборе нужной формы подрозетника учитывается конкретная ситуация, в которой будет производиться монтаж.
Квадратные и прямоугольные подрозетники используются в том случае, когда внутри устанавливаемой точки, планируется дополнительная разводка кабелей. Это связано с тем, что внутренний объем таких коробок больше. Фактически, эти разновидности подрозетников, совмещает в себе функции раздаточной и установочной коробки одновременно.
Один из видов подрозетника квадратной формы
Овальные подрозетники применяются при монтаже двух и более розеток или выключателей в одном месте, заменяя собой сборные блоки. Их выгодно использовать в тех случаях, когда розетки расположены вертикально.
Используется электротехническая коробка овальной формы
Главные требования, которые выдвигаются элементу
При выборе монтажных коробок не существует особых рекомендаций и правил. Также нет секретов по установке и правильной эксплуатации. Можно встретить только общие положения, которые затрагивают безопасность таких изделий, эти значения закрепляются в технической документации, которая сопровождается вместе с прибором. Ориентируясь на этот документ, человек должен соблюсти правильную установку, которая происходит как монтаж распределительных коробок. Область и расстояние выявляется общепринятыми строительными нормами и правилами.
Несмотря на то, что у монтажных коробок нет каких-либо особенностей, установка должна полностью соответствовать требованиям. Это позволит избежать ряд проблем, которые могут возникнуть в процессе работ
Поэтому важно обратить внимание на:
Прочность изделия должна быть максимальной. Это позволит уравновесить усилия, которые прилагает человек для демонтажа вилки из розетки
Также важно понимать, что коробка должна плотно фиксироваться в стене, любые движения не допускаются. Для достижения лучшей установки внешняя сторон должна оборудоваться специальными пазами и зацепами, что предотвратит случайное выпадение подрозетника
С такой же целью применяют технологические отверстия, через которые проводятся кабели.
Чтобы обеспечить наиболее плотную фиксацию, рекомендуется использовать специальные растворы, например, алебастр или строительный гипс. После того, как жидкость схватится, вытащить конструкция обычными силами не получится, для этого придется применять специальные инструменты.
Корпус должен изготавливаться из диэлектрического пластика, а также должен обеспечить высокую устойчивость к воздействию влаги и пыли. Это повысит его электро- и пожаробезопасность.
Внутренняя сторона должна оснащаться специальными ребрами, которые позволят плотно зафиксировать розетку и предотвратить случайное выпадение. Старые элементы не обладали такими свойствами, поэтому запомнились пользователями, как ненадежные.
Важно понимать, что розетки должны обладать специальными отверстиями под винтовое крепление. Если этого нет, то лучше поискать другой вариант.
При производстве подрозетников используются только качественные и негорючие материалы, которые подойдут для любой поверхности стены. Это требование важно не только для гипсокартона, но и для кирпича и бетона, потому что пламя, которое произойдет в розетке, легко перекинется на ближайшую мебель и обои.
Также нельзя забывать о наличии вспомогательных элементов под фиксацию. Это позволит упростить процесс установки монтажных коробок в разы, а также открывает возможность для создания блоков с различным количеством подрозетников.
Монтажная коробка, которая устанавливается в гипсокартон отличается от стандартной модели в разы, а также обладает рядом преимуществ, которые позволят разместить конструкция в практически полой стене.
Что делать если подрозетник выскочил из стены
В случаях, когда вы столкнулись с выпавшим, или плохо зафиксированным подрозетником, есть несколько способов которыми можно исправить ситуацию. Самый простой и надежный, – вкрутить самомрез в основание подрозетника (если это бетон, саморез с дюпелем).Второй способ, — это клеевой пистолет. Перед вклеиванием, необходимо удалить всю пыль из лунки. Более сложные ситуации, когда например основание гипсовое и оно раскрошилось. Здесь поможет раствор штукатурки, предварительно основание необходимо прогрунтовать, например клеем ПВА.
Метод с раствором, также может подойти для гипсокартоновых конструкций. В общем раствор — это в принципе панацея для выпавших подрозетников. В некоторых тяжелых случаях можно прикрутить саму розетку или выключатель к основанию стены.
Рейтинг лучших моделей для монтажа в бетон
Schneider Electric D67 гл.40
Отличное универсальное устройство, которое подойдет для размещения в бетоне и кирпиче. Выпускается популярной компанией, которая успешно зарекомендовала себя на рынке. Изделие отличается высокими стандартами электробезопасности.
подрозетник Schneider Electric D67 гл.40
Достоинства:
- Лучшее качество;
- Надежность;
- Долговечность.
Недостатки:
ТехноСтрой hf 64х40
Отличный универсальный короб, который подойдет для монтажа диммеров, розеток и коммутаторов. Для облегчения прокладки кабелей, присутствуют специальные отверстия.
Средняя цена – 10 рублей.
подрозетник ТехноСтрой hf 64х40
Достоинства:
- Качество;
- Негорючий материал;
- Надежная фиксация.
Недостатки:
Gusi Electric С3М3 68
Недорогая модель, которая предназначена для размещения в бетон или кирпич. Корпус выполнен из прочного материала, который показывает хорошие результаты пожаробезопасности.
Средняя цена – 35 рублей.
подрозетник Gusi Electric С3М3 68
Достоинства:
- Эффективность;
- Простая установка;
- Долговечность.
Недостатки:
Schneider Electric BLNPK000021
Надежный подрозетник, который изготовлен из ABS. Подойдет для размещения в бетон и кирпич. Выпускается в квадратной форме. Обеспечивает пользователю плотную фиксацию на долгий период.
подрозетник Schneider Electric BLNPK000021
Достоинства:
- Надежность;
- Прочность;
- Высокий срок эксплуатации.
Недостатки:
Установка подрозетников в гипоскартон
При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника любым удобным для вас способом, например вкрутить в этом месте саморез.
Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм
Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому
Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.
После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.
Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!
Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь
Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника
После всех процедур фиксируем подрозетник затягивая саморезы
Процесс установки
Чтобы правильно монтировать подрозетник, необходимо простым, но осторожным движением вдавить его в подготовленное отверстие и начать закручивать крестовидной отверткой два вышеупомянутых болта. Их механизм устроен таким образом, что в глубине к ним приделаны специальные шарниры (лапки), которые в момент закручивания начинают движение по резьбе в сторону подрозетника, тем самым прижимая его к листу гипсокартона, обеспечивая плотную фиксацию. Такие шарниры бывают как металлическими, так и пластиковыми, но на прочность фиксации этот момент никак не влияет.
Кстати, перед тем как установка подрозетников в гипсокартон будет окончена и вы закрутите оба болтика, закрепив подрозетник, не забудьте просунуть в него провод, который будет обеспечивать питание розетки или выключателя.
- Дрель для проделывания отверстия в гипсокартоне, с соответствующей фрезой. Стандартным размером подрозетника является размер 68 мм, а значит, таким же должен быть диаметр фрезы.
- Две отвертки – фигурная, для непосредственно установки розетки, и индикаторная, чтобы проверить уровень напряжения.
- Строительный маркер, для точной разметки.
- Уровень.
- Нож и сверло, если дрели с фрезой под рукой не оказалось.
Когда отверстие готово, можно устанавливать подрозетник. Предварительно квартиру следует обесточить. Прежде чем его ставить, надо вырезать дырку для проводов. В современных изделиях уже имеется дырка, которую нужно освободить — она находится в центре стакана.
Питающий кабель нужно пропустить через полученное отверстие. Если будет установлен целый блок — несколько розеток — придется соединить их специальным шлейфом. Есть два способа подключения:
Принцип крепления подрозетников в короб
Установка подрозетников в гипсокартон выполняется по приготовленным отметкам, и начинается только тогда, когда все размеры проверены и соответствуют необходимым. Начинать монтаж необходимо с самого простого приготовить весь инструмент, который может потребоваться: дрель с коронкой под короба, имеющая диаметр не более 67 мм, проводка, если она еще не проложена, крестовая отвертка и непосредственно корпус под розетку или выключатель.
- Подсоединяем дрель к электросети и аккуратно высверливаем отверстие в гипсокартоне (оно у вас уже размечено и подготовлено заранее). Так как стена выполнена из хрупкого материала, следите за тем чтобы коронка не провалилась вовнутрь и не повредила весь монтаж.
- Также вы можете воспользоваться обычным малярным ножом для вырезки окружностей, где отмечен диаметр будущего отверстия, но такой монтаж не надежен так как может повредить гипсокартон и со временем он начнет обваливаться и нарушать фиксацию электроприбора.
Схема расположения подрозетника в гипсокартоне
Коронки по бетону
Сверление в бетоне отверстий для подрозетников выполняют специальными коронками. Кроме бетона, их можно использовать по кирпичу, железобетону и любому камню. Большой диаметр коронки чаще всего применяют при монтаже подрозетников или для прокладки сквозь стены трубопровода.
Форма коронки представляет отрезок трубы с отверстиями в боковых стенках для отвода отработанного мусора. По периметру одного края расположены напайки из специальных сплавов. Они служат режущим элементом инструмента. По центру с другого края трубки находится сквозное отверстие для вкручивания хвостовика. Он необходим для крепления коронки в патроне дрели или перфоратора. Сам хвостовик имеет посадочное место со стороны коронки под установку центровочного сверла. Во время работы, сверло исполняет направляющую роль, чтобы не сбиться с разметки.
Коронка в разборе
Центровочное сверло и хвостовик часто продаются одним комплектом с насадкой. Существуют еще удлинители, предназначенные под перфоратор с разными патронами: SDS Plus или SDS Max. Удлинители имеют стандартную резьбу, аналогичную на корпусе коронки, поэтому их легко менять. Центровочное сверло бывает цилиндрическим и коническим. Стандартная коронка обычно комплектуется цилиндрическим сверлом, а удлиненный хвостовик может продаваться с коническим сверлом.
Эффективность сверления зависит от того, какой напайкой снабжена коронка. Дело в том, что каждая напайка рассчитана под определенный просверливаемый материал. Например, напайка по бетону быстро выйдет со строя, если делать ей сверление по железобетону.
Твердосплавные напайки
Самыми распространенными в быту являются коронки с напайками из твердых сплавов металла. Сплав очень прочный и долговечный, но если попадется арматура, напайки быстро вылетают. Ими лучше сверлить по простому бетону или кирпичу. Можно, конечно, и по железобетону сверлить до уровня арматуры, но не всегда этот уровень можно угадать.
Коронка с твердосплавными напайками подходит для работы с ударной дрелью или перфоратором. Невысокая стоимость изделия сделала его популярным в бытовом использовании для монтажа подрозетников.
Алмазные напайки
Кто хоть раз резал железобетон болгаркой, тот знает, что это делать лучше алмазным диском. Сверление по железобетону предусматривает аналогичную технологию, только вместо диска здесь нужна коронка с алмазными напайками. Ее конструкция состоит из сегментов, покрытых алмазным напылением. Алмазная крошка позволяет справиться с любым твердым материалом, даже арматурой. Но здесь надо помнить, что сверление по железобетону и другому материалу происходит только безударным способом. Иначе, испортится сама коронка, плюс несущие элементы ж/б конструкций подвергнутся нежелательному разрушению.
Алмазные напайки хорошо сверлят по кирпичу, кафелю, черепице, что позволяет сделать ровное отверстие. Однако высокая стоимость таких коронок позволяет их использовать на профессиональном строительстве. Покупать дорогую насадку, чтобы сделать дома несколько отверстий для подрозетников, нецелесообразно.
Алмазному напылению свойственна разная жесткость, о чем говорит маркировка коронок:
- маркировка буквой М указывает на мягкое алмазное напыление. Такие коронки применяются для сверления бетона повышенной прочности и легко сами очищаются от засора пылью;
- алмазное напыление средней жесткости с маркировкой С подходит для сверления железобетона;
- насадки с твердым напылением, обозначенные буквой Т, применяются для сверления на низких оборотах высокомарочного бетона.
Рассмотреть перечень алмазных коронок некоторых популярных фирм можно в приведенной таблице:
Напайки с карбидно-вольфрамовым напылением
Коронкой с такими напайками можно сверлить не только по кирпичу или бетону, но и по кафелю. Это очень удобно, когда надо просверлить гнездо под подрозетник на бетонной стене, отделанной керамической плиткой. Имея только одну насадку с карбидно-вольфрамовым напылением, отверстие сверлится за один раз. Главное, подобрать правильный диаметр.
Коронка с карбидно-вольфрамовым напылением с хвостовиком для дрели
Насадка снабжена шестигранным хвостовиком, предназначенным для зажима патроном дрели. Эффективность сверления достигается мощностью инструмента, которая должна быть более 800 Вт. Хотя такое напыление является универсальным, все же оно боится металла. Попавшая в стене арматура быстро выведет из строя напайки. Поэтому на ж/б стене кафель сначала сверлят насадкой с карбидно-вольфрамовым напылением. Затем, берется алмазная насадка и ей продолжают сверление. Естественно, размер их должен быть одинаковым.
Установка подрозетников в гипоскартон
При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника любым удобным для вас способом, например вкрутить в этом месте саморез.
Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм
Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому
Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.
После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.
Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!
Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь
Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника
После всех процедур фиксируем подрозетник затягивая саморезы
Критерии выбора подрозетников
Чтобы из океана подрозетников, которые расположились на прилавках магазинов, выбрать именно ту модель, которая соответствует запросам, нужно знать его точный размер (диаметр и глубину), форму (круглую, квадратную, овальную) и назначение (для бетона, гипсокартона или пустотелого кирпича).
Если всё это известно, останется определиться лишь с производителем, выпускающим это электротехническое устройство. Естественно, отдавать предпочтение стоит торговым маркам, чья продукция известна и хорошо зарекомендовала себя.
Вот несколько примеров из наиболее известных моделей, которые успешно применяются на профессиональном уровне.
- Подрозетник СЗЕЗ — выпускается российским производителем. Прекрасно зарекомендовал себя в электромонтажных работах, отличается качественным пластиком, высокой степенью пожарной безопасности.
- Установочная электротехническая коробка HEGEL 68х60 мм. КУ 1205 — бренд отечественной компании, на российском рынке с 2006 года. Отличительной особенностью модели являются металлические зажимы.
- Подрозетник китайского производства «Dr.HD» (ID9288) – несмотря на не совсем лестные отзывы о товарах китайского производства, данная продукция отличается высоким уровнем качества. Коробка квадратной формы и вмещает в себе все положительные характеристики, присущие подрозетникам с такой формой.
- Коробка электротехническая 2332UJBS — продукт компании «ABB» (Швеция), изготовлена из высококачественного полипропилена. Торговая марка хорошо известна своим профессиональным электромонтажным оборудованием.
- Подрозетник GUSI ELEKTRIC 68 мм. Продукт отечественного производства, приятно отличается ценой. Качество соответствует мировым стандартам.
Монтаж установочной коробки, благодаря простоте её устройства, доступен каждому взрослому человеку. Процедура не требует специальных навыков или знаний. Единственное необходимое условие, если монтаж производится во время ремонтных работ, это полное отключение подачи электрического тока. Перед тем как приступить к работе необоходимо обесточить розетку и дополнительно проверить отсутствие напряжения при помощи индикатора.
Коронка по гипсокартону 68 мм: виды, характеристики, нюансы применения
Для установки подрозетников используется коронка, диаметр которой составляет 68 или 70, хотя размерный ряд может варьироваться в пределах от 33 до 150 мм. Длина инструмента для монтажных работ по установке электрического клеммного блока – 60-65, хотя встречаются насадки глубиной от 30 до 80 мм.Узнать, как осуществляется монтаж розетки при помощи биметаллической коронки, диаметр которой составляет 68 мм, с соблюдением норм установки, можно на примере видео ниже.Выпускаются и биметаллические фрезы, которые, помимо обработки хрупких материалов, подходят для сверления металла и стали с толщиной листов от 1 мм.
К популярным производителям, которые занимаются выпуском коронок на 68 мм, относятся марки Bocsh, HSS, Sigma, MTX и пр. Иногда случается, что расчеты делаются неправильно и после сверления в отверстии для будущих розеток виднеется профиль, из-за которого нельзя просунуть блок и надежно зафиксировать в углублении. В таком случае коронку заменяют обычным ножом по металлу или стамеской и проделывают отверстия вручную, убрав 5-10 см виднеющегося профиля.
- с наличием закрывающейся шторки, чтобы обезопасить детей от поражения электротоком;
- с защитой от воздействия влаги и прочих агрессивных сред – подходят для установки в экстремальных помещениях (кухне, ванной);
- оснащенные заземляющим контактом.
Устройство монтажной коробки под розетку
Дополнительная информация по теме:
- Чем скрыть неровности на потолке из гипсокартона
- Какое расстояние должно быть между профилями для гипсокартона на стене
- Потолок из гипсокартона небо с облаками фото
- Что можно использовать вместо гипсокартона для внутренней отделки
- Теплица с каркасом из оцинкованного профиля для гипсокартона
Процедура постановки коробки
Перед тем как начать крепление подрозетника из него вынимают перемычки, предусмотрев таким образом доступ для кабеля.
Потом располагают коробку в приготовленном отверстии в удобном для крепления положении. При фиксировании конструкции монтажные винты вкручивают, пока не лапки на них не примкнут к обратной поверхности листа. Новичкам сложно сделать правильный выбор степени затяжения крепежа, опытные же мастера рекомендуют крутить до тех пор, пока не появится сопротивление, после чего выполняют еще один полоборот. Так удается прочно установить коробку в гипсокартонную толщу и не испортить материал обшивки.
Затем посадочному месту придают дополнительную жесткость и прочность посредством монтажной шпатлевки. К шпаклеванию приступают после заведения кабеля в коробку.
Некоторые специалисты игнорируют обработкой посадочно места с помощью шпаклевки. Результатом такого халатного отношения к работе становится то, что при последующей эксплуатации при попытках выдергивания вилки из розетки последние, не располагая нужными условиями для достаточного сопротивления, просто выпадают из стены.
Все, работы по установлению подрозетника считаются выполненными. После чего принимаются за монтаж электрооборудования.
Коробки для розеток установить не столь сложно, как собственно выключатели или розетки. Своими руками такую процедуру сможет осилить даже начинающий электрик. Но при условии, что выше описанные рекомендации дали четкое представление о выполнении работы. В противном случае за гарантию качественно выполненной работы и долговечности эксплуатации электроприбора могут ответить только специалисты по электрике.
Штробление лунок
После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом, учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.
Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.
Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.
При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.
Установка подрозетника в бетон
Что необходимо сделать, для установки подрозетника в бетон? Правильно! – Выдолбить под подрозетник лунку! Для этого лучше всего использовать дрель с алмазной коронкой, но это не самый лучший вариант в плане дешевизны. Более удобный и практичный вариант, — это перфоратор с ударной коронкой по бетону, ну или просто вырезать бетон болгаркой с диском по камню (но это очень грязный способ, и пыль будет абсолютно везде: в ушах, глазах и в подъезде).
Следует учесть, что при штроблении, в помещении образуется очень много мелкодисперсной пыли, и в первую очередь монтажникам следуют позаботиться о своем здоровье, приобрести штатные средства защиты: маски, респираторы, наушники и строительный пылесос.
Будущие лунки необходимо сначала разметить. Рисуем линию по уровню, и выставляем метки на стене. Если у вас 2 и более подрозетника, то расстояние между центрами окружностей 71 мм. Это расстояние, высчитанное опытным путем, профессиональными электриками, проверенное потом и кровью! Запомните 71мм!
https://youtube.com/watch?v=0M_4zwQrL2o
https://youtube.com/watch?v=R2GG9dBVGPg
https://youtube.com/watch?v=pJXJhQ2gxI0
Заключение
Коробка для установки выключателей и розеток монтируется таким образом, чтобы обеспечить надежное и безопасное размещение внутри этого приспособления, соответствующего элемента электротехнической арматуры.
Короткие замыкания, являются распространенной причиной пожаров, поэтому коробка под розетку размер которой уже известен, должна быть установлена только в такую конструкцию. Кроме безопасности следует не забывать и об эстетике. Установленная накладка под розетку сделает данный элемент более эстетичным, особенно в том случае, если стены покрыты бумажными обоями. Коробка установочная для розеток, является абсолютно необходимым элементом электроснабжения в доме, поэтому следует ответственно отнестись к ее выбору и способу монтажа.
Соблюдение всех правил установки коробки, позволит уменьшить вероятность возникновения короткого замыкания проводов, что предохранит домовладение от возникновения пожара. Если в доме есть маленькие дети, то обязательно следует приобрести заглушки для розеток. Если устанавливается розетка в ванной комнате, то коробка для скрытой установки выключателей и розеток должна быть установлена в том месте, где отсутствует вероятность прямого попадания влаги на элементы электроарматуры.
Можно купить фрезеры с разными диаметрами. Наиболее популярным является диаметр 6,8 мм. Он соответствует диаметру установленной коробки. С помощью такого инструмента отверстие может быть разрезано точно и быстро. После измерения желаемого расстояния необходимо пометить контуры и центр пластиковой коробки в выбранном месте на стене карандашом.
Если планируется установить несколько коробов, рядом друг с другом, расстояние между их центрами, обозначенное по стандартам, должно быть 7,1 см. Существуют определенные нормы монтажа. Они установлены с целью удобства пользования электроточками, соблюдению норм безопасности. Принятые стандарты: Совет. Прежде чем приобретать установочные коробки, определитесь с видом электропотребителей и фурнитуры к ней. В этом случае гарантировано подберете размеры всех составляющих, которые совпадут по техническим характеристикам, габаритам. Когда Вам удастся надежно установить подрозетник в стене, можно переходить к подключению розетки в гипсокартоне.
Подключить провода не составит труда даже электрику-новичку. Главное – отключить электроэнергию на вводном щитке, чтобы Вас не ударило током во время установки и подключения. Перед тем, как переходить к электромонтажным работам – проверьте напряжение на проводах в подрозетнике с помощью индикатора.
Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с соответствующей статьей.
- Дрель со специальной фрезой (коронкой) для того чтобы сделать отверстие в гипсовой стене. Диаметр коронки должен быть 68 мм – стандартный размер подрозетника для установки в гипсе.
- Строительный уровень и маркер для разметки отверстий.
- Индикаторная отвертка для проверки напряжения в сети.
- Фигурная отвертка для того, чтобы крепить пластиковый стакан, подключить провода и собственно установить розетку в гипсокартонной стене.
Коробка российского производителя предназначена для скрытой проводки. Имеет вес 5 г, с диаметром 65 мм и глубиной 45 мм. Фурнитура полипропиленовая. Стоимость одной единицы товара 12 руб.
Если обратить внимание, то розетки, которые готовят под гипсокартон, устанавливаются не так, как в бетон. Здесь фурнитура отличается
Хорошо видны 4 винта, 2 из которых утоплены, а 2 снаружи. Отличительная деталь данного вида подрозетников – регулируемые лапки, выполненные из пластика, которые держат сам подрозетник. Применяются такие подрозетники в пустотелых стенах и перегородках из гипсокартона.
Второй – навесной. И третий – специальный для гипсокартонных стен.
