Подрозетники для гипсокартона: правильный выбор и установка

Содержание

Установка подрозетника

Углубить штробу подрозетника. Проделать в подрозетнике отверстие для провода. В него должны проходить все необходимые кабели, но при этом надо следить за тем, чтобы не залить его гипсом. Убрать распорные лапки, если это универсальный подрозетник.

Протереть заранее приготовленное отверстие в стене от пыли и других загрязнителей и прогрунтовать или намочить бетон, чтобы алебастр не засох до того, как изделие будет зафиксировано должным образом.

После всего этого можно приступать к монтажу

Важно не замешивать весь алебастр, потому что он довольно быстро застывает. Лучше использовать небольшие порции.

Смесь нужно нанести на стенки отверстия, вставить подрозетник и зафиксировать его. Главное – не допустить застывания алебастра до того, как все будет зафиксировано в нужном положении.

В случае монтажа подрозетника в стену из кирпича или пеноблоков ход действия практически такой же, но применение коронки вызовет вибрации и увеличение получаемого отверстия, поэтому понадобится больше алебастра.

Двойной подрозетник устанавливается также, но разница будет заметна в разметке и расчетах.

При этом стоит отметить, что подрозетник может установить даже тот, кто никогда не занимался этим ранее, достаточно ознакомиться с подробной инструкцией и четко выполнять все предписанные шаги, не пренебрегая техникой безопасности.

Виды и типы подрозетников (установка подрозетников)

Подрозетники подразделяются по материалу изготовления. В большинстве случаев их изготавливают из пластика и металла. Пластмассовые подрозетники самые популярные разновидности, изготавливаются из негорючего сырья, тем самым позволяя устанавливать их в стены из дерева. Металлические подрозетники менее востребованы, так как металл является хорошим проводником тока и при использовании ненадежные.

В качестве подрозетников выступают деревянные накладки. Их устанавливают при монтаже открытой проводки. Они также теряют свою популярность, по причине не эстетичности и безопасности.

Подрозетники делятся по своим конструктивным особенностям: внутренние и внешние и универсальные.

Внутренние предусмотрены для монтажа розеток внутри здания, при этом проводка скрыта в стене. Внешние подрозетники предусмотрены для установки розеток на улице, а также в жилищах, с деревянной основой или тонкими стенами. Она отличается от предыдущего вида большой степенью защиты, а также наличием крышки, которая защищает от воздействия внешней среды. Универсальные виды предназначены для внутренних и внешних типов устройств.

Подрозетники различаются по назначению. К ним относятся устройства для бетона, пенобетона или кирпича. Также подрозетники могут быть различных размеров и форм.

Рейтинг лучших моделей для монтажа в бетон

Schneider Electric D67 гл.40

Отличное универсальное устройство, которое подойдет для размещения в бетоне и кирпиче. Выпускается популярной компанией, которая успешно зарекомендовала себя на рынке. Изделие отличается высокими стандартами электробезопасности.

подрозетник Schneider Electric D67 гл.40

Достоинства:

  • Лучшее качество;
  • Надежность;
  • Долговечность.

Недостатки:

ТехноСтрой hf 64х40

Отличный универсальный короб, который подойдет для монтажа диммеров, розеток и коммутаторов. Для облегчения прокладки кабелей, присутствуют специальные отверстия.

Средняя цена – 10 рублей.

подрозетник ТехноСтрой hf 64х40

Достоинства:

  • Качество;
  • Негорючий материал;
  • Надежная фиксация.

Недостатки:

Gusi Electric С3М3 68

Недорогая модель, которая предназначена для размещения в бетон или кирпич. Корпус выполнен из прочного материала, который показывает хорошие результаты пожаробезопасности.

Средняя цена – 35 рублей.

подрозетник Gusi Electric С3М3 68

Достоинства:

  • Эффективность;
  • Простая установка;
  • Долговечность.

Недостатки:

Schneider Electric BLNPK000021

Надежный подрозетник, который изготовлен из ABS. Подойдет для размещения в бетон и кирпич. Выпускается в квадратной форме. Обеспечивает пользователю плотную фиксацию на долгий период.

подрозетник Schneider Electric BLNPK000021

Достоинства:

  • Надежность;
  • Прочность;
  • Высокий срок эксплуатации.

Недостатки:

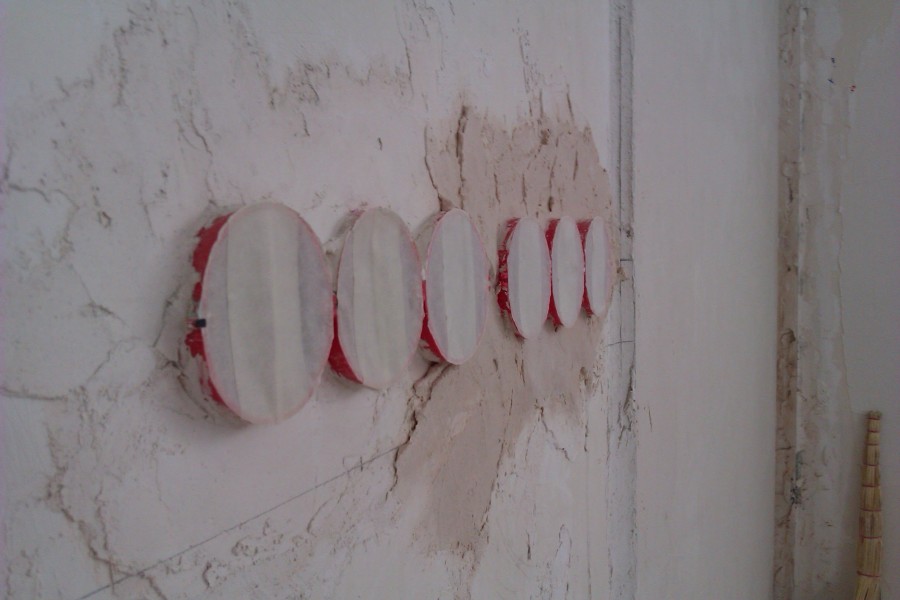

Как установить подрозетники до штукатурки

Вообще проще выполнять установку по готовой штукатурке, однако выставлять подрозетники до штукатурки никто
не запрещает. Другое дело, что это немного сложнее.

Чтобы качественно выставить установочные коробки перед оштукатуриванием, необходимо наличие уже выставленных штукатурных
маяков. Подставляя правило на маяки, нужно контролировать, чтобы подрозетники не выступали из плоскости будущей,
оштукатуренной стены. Лучше всего даже немного заглубить коробки относительно правила на 1-2 мм., тогда наверняка
не возникнет проблем с протягиванием штукатурного раствора правилом.

Алгоритм вмазывания практически не отличается от вышеописанного, разница лишь в том, что шаблон крепится к стене не
вплотную, а с учетом будущих слоев. Контролируя плоскоть правилом по маякам, выставляют шаблонную планку. Между шаблоном
и стеной вставляются какие-либо клинья. После схватывания крепящего раствора, крепежные саморезы удаляются или
притапливаются глубже, торчащие провода аккуратно сворачиваются в самих подрозетниках.

При такой очередности работ нужно внимательно следить за тем, чтобы верха и низа подрозетников не выпирали из
плоскости маяков. Для решения этой проблемы лучше использовать широкую полосу для изготовления лекала.

Монтаж в стену

Для начала нужно подготовить все чертежи, где вы покажите все места расположения подрозетников в пространстве. После этого только приступайте к разметкам. В перфораторе нужно взять насадку с диаметров 0.6 сантиметров. После этого наметьте все места для сверления.

Вся работа существенно упрощается, если коронку центрировать на кирпичной основе. Нельзя давить на перфоратор. Выберите режим удара с элементами сверления.

Из отверстия, которое получилось, извлеките центровую часть. После чего стоит заняться удалением всех перемычек. Пыль можно даже удалять обычным пылесосом без специальных насадок. Работу следует возобновить после того, как подсохнет грунтовка.

Размеры подрозетников должны быть таковы, чтобы они устанавливались вовнутрь отверстия легко и непринужденно. Потом уже можно брать состав на гипсовой основе, который равномерно распределяется по стенам.

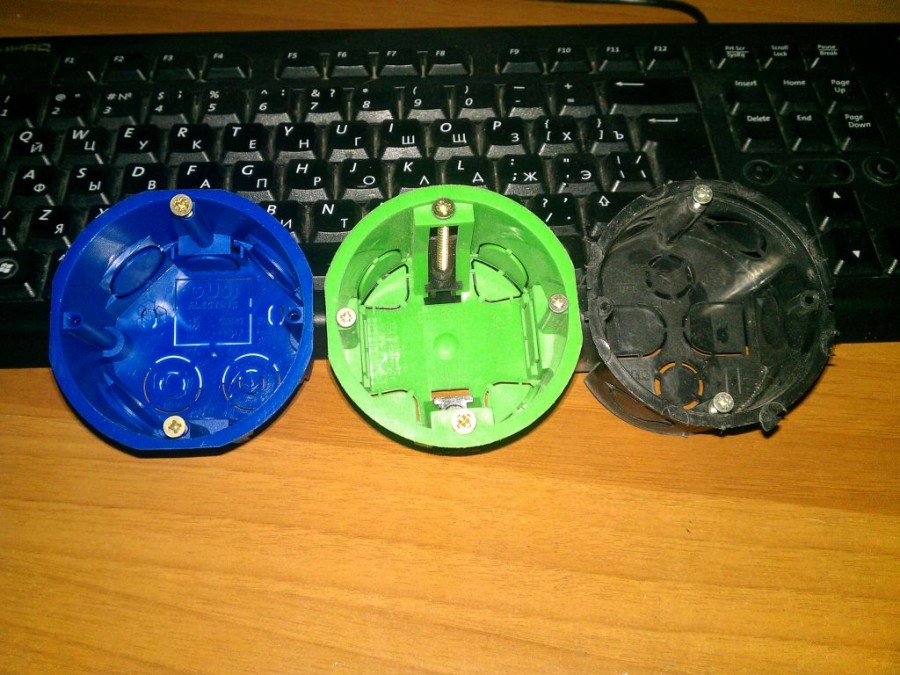

Отличия по системе фиксации

Простые подрозетники на которых не предусмотрено никакого крепежа. У них нет ничего. На некоторых могут идти в комплекте саморезы под крепеж розетки, а самой фиксации к стене у подрозетника нет.

Так вот простые подрозетники подойдут для большинства монолитных и кирпичных стен.Для установки в гипсокартонные стены (и другие, пустотелые в том числе) на донышке подрозетника присутствуют металлические «усики», которые при первом повороте отвертки поворачиваются и выскакивают из пазов.

И когда Вы будете закручивать его в стене, он сам себя будет зажимать, двигаясь строго в направлении оси. В закрученном состоянии он себя усиками зажмет и будет «туго сидеть» на месте. Это самый ходовой вариант установки в гипсокартон.

Продаются и подрозетники с пластиковыми усиками увеличенного размера. В этом случае установка производится путем их зажимания пальцами внутрь. При нажатии они утапливаются в корпус, который вставляется в стену, и затягиваются дальше той же «христианской» отверткой или шуруповертом.

Зажимные усики есть и не только пластиковые, но и металлические. Но работают они, на удивление, гораздо хуже, потому что полноценно не ложатся (не утапливаются) в свои пазы (и даже не забиваются) и рвут гипсокартон в месте установки. Я предпочитаю первый вариант.

Установка подрозетника в бетон

Перед тем, как ставить подрозетники в бетон, следует подготовиться. Нужно собрать весь необходимый инвентарь, а именно:

Инструменты для проделывания отверстий. Это может быть перфоратор с алмазной коронкой и набором ударных бит или угловая шлифовальная машинка с диском малого диаметра.

Вспомогательные инструменты. Строительный уровень, молоток и зубило. Еще понадобится нож, неширокий шпатель, карандаш для нанесения разметки.

Компоненты раствора. Гипс или алебастр, вода и емкость для замешивания.

Когда все готово, можно переходить к нанесению направляющих линий и точек.

Нанесение разметки

Грамотная разметка ускоряет процесс установки монтажных коробок и сводит на нет риск возникновения ошибок. Каждый элемент должен быть на своем месте, поэтому существуют рекомендации, которых стараются придерживаться электрики:

Розетки в жилых помещениях — 30 см от пола.

Выключатели и диммеры — 90 см от пола.

Любые узлы проводки — 10 см от дверной коробки.

Единственные ограничения для расположения розеток и выключателей перечислены в нормативной документации ПУЭ 7.1.48 — 1.50: не менее 50 см от газопровода и 60 см от дверного проема душевой кабины.

Сделать разметку просто — достаточно отметить на стене точки для сверления, которые станут основами направляющих размерных сеток, выровненных по уровню.

Контуры для круглого подрозетника можно наметить с помощью циркуля, но есть способ проще: приложить монтажную коробку к поверхности, совместив центр с отмеченным маркером, и очертить карандашом.

Подготовка отверстия

Выемку в стене можно сделать тремя способами, используя:

Победитовую или алмазную коронку по бетону. Необходимо упереть центровочное сверло коронки в отметку центра будущего отверстия и вырезать «керн» чуть больше глубины подрозетника, затем сколоть остатки зубилом или ударной битой перфоратора.

Дрель с победитовым сверлом. Нужно просверлить по отмеченному периметру много отверстий: чем больше, тем лучше, потом выбить бетон по частям с помощью молотка, зубила или перфоратора.

Болгарку. Следует выбрать диск малого диаметра и прорезать бетон по отмеченным контурам. Справиться с оставшимися частями поможет зубило.

Подгонка подрозетника

Перед окончательной фиксацией нужно проверить глубину подрозетника: его края должны быть «утоплены» внутрь отверстия примерно на 5-6 мм. Это нужно для того, чтобы «зарезервировать» место для раствора. Если все в порядке, остается лишь сделать штробу для провода и начать замешивание раствора.

Фиксация раствором

На финальном этапе следует очистить готовое отверстие от пыли, смочить его водой и подождать 3-4 минуты (эта мера повысит адгезию), затем просунуть провод в подрозетник и приступить к замешиванию раствора.

Когда смесь приобретет густую консистенцию, необходимо вложить ее часть в отверстие с помощью шпателя, потом вставить подрозетник и заполнить боковые зазоры. Остатки раствора можно удалить после его полного отвердевания.

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

  • разметить стены в зоне предполагаемого монтажа;
  • высверлить посадочные отверстия в необходимом количестве;
  • закрепить подрозетники в отверстиях;
  • выполнить окончательную отделку поверхности стены;

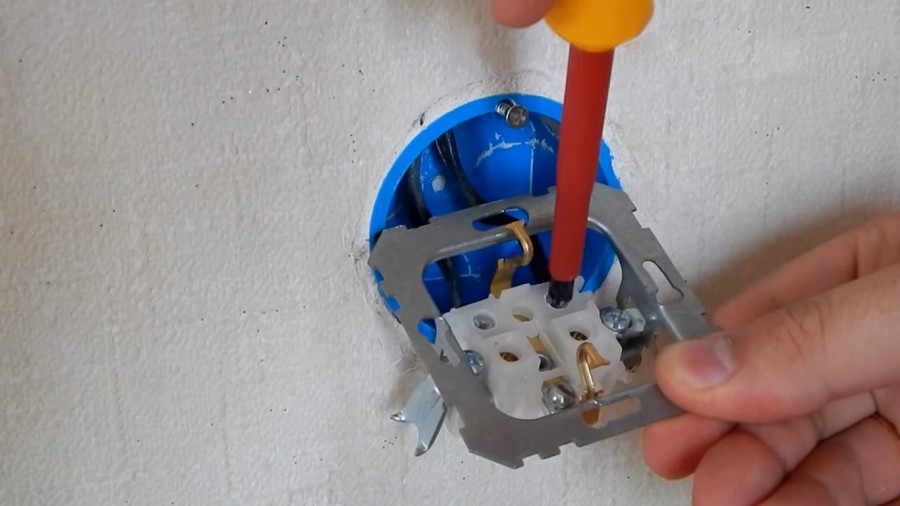

  • смонтировать механизмы и подключить кабели питания;
  • установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

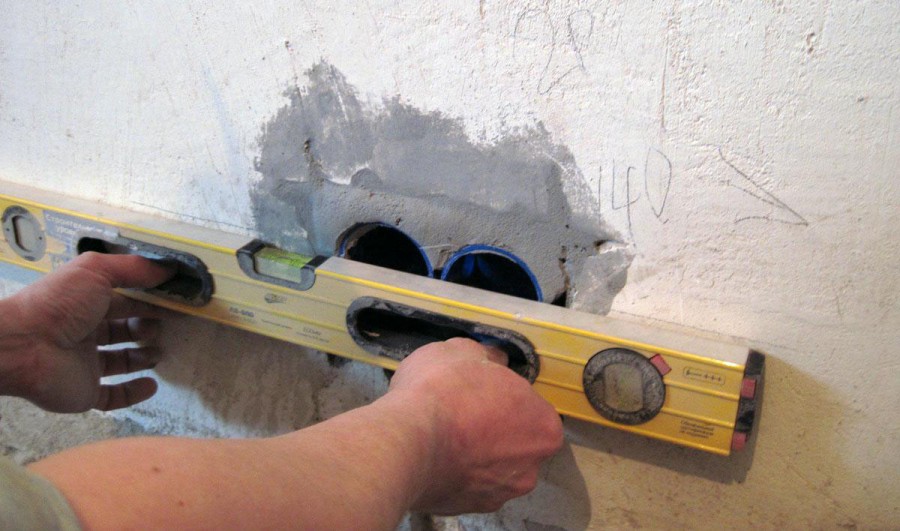

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

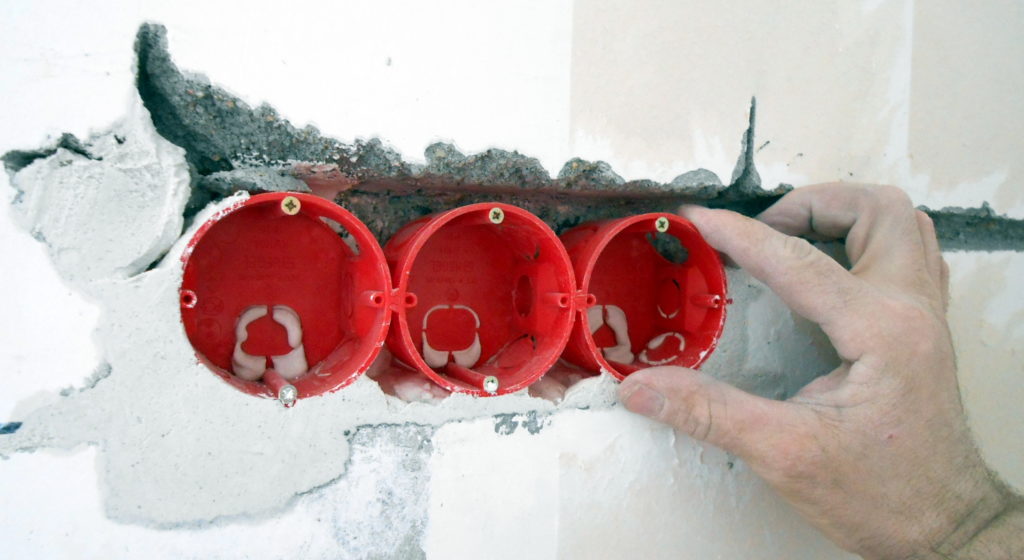

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Функции монтажных коробок

Несмотря на явные преимущества и безопасность, далеко не все мастера используют подрозетники по бетону, пребывая в уверенности, что любая розетка может быть установлена и так. Но тут стоит отметить, что отсутствие подрозетника – это всегда риск повреждения проводки и отсутствие каких-либо гарантий пожарной, электробезопасности.

Основные функции монтажных коробок:

  • Прочная фиксация в стене правильно и безопасно закрепленной розетки (независимо от материала монолита)
  • Защита розетки от влаги, пыли, мелкого мусора
  • Обеспечение электробезопасности – любого типа подрозетники обладают важными в эксплуатации диэлектрическими свойствами, не позволяют току попадать с контактов розеток на различные конструкции стен из металла
  • Гарантия локализации возможного возгорания внутри корпуса подрозетника, препятствование распространению огня за пределы элемента
  • Более простой и аккуратный монтаж розетки – благодаря подрозетникам крышка элемента контактирует с ровной поверхностью, нет зазоров и щелей

Таким образом, монтаж подрозетника в бетон полностью оправдан и позволяет обеспечить более высокий уровень безопасности, длительный срок эксплуатации всей конструкции.

Устройство монтажной коробки

Монтажные коробки проектируют по общим стандартам. Это необходимо, чтобы избежать путаницы при проведении электричества в дом. Стандартный набор подрозетника подразумевает следующие составляющие:

  1. Отсек розетки.
  2. Рычаг переключения.
  3. Мощностной регулятор.
  4. Регулятор нагрева и охлаждения.
  5. Дополнительные регуляторы.

В тыльной и побочных сторонах прибора расположены отсеки, которые допускается распечатать для проведения провода. Подобное решение необходимо, чтобы исключить лишнее сверление.

Монтаж составляющих розетки, выключателя или другого электроприбора к корпусу коробки допускается 2-мя путями:

  1. При помощи шурупов саморезов.
  2. При помощи универсального крепежа (лапки, ушки и пр.).

Наиболее долговечным крепежом электрооборудования считается способ с использованием шуруповерта и 2-х качественных саморезов. Эти саморезы допускается вкручивать как по вертикали, так и по горизонтали (друг к другу). Большинство современных коробок располагают 4 отсеками коммуникаций, поэтому обладают универсальной совместимостью. Если само электрическое устройство располагает отсеками строго по вертикальной или горизонтальной оси, требуется подбирать монтажную коробку с соответствующими коммуникациями.

Важно учитывать, что если монтаж электрических изделий (выключатели и пр.), допускается производить при помощи универсального крепежа, то монтаж розеток стоит производить при помощи саморезов. Саморезы обеспечат крепкое соединение, которое спасет конструкцию от поломки, если хозяин дома резко выдернет вилку

Подобный способ хотя и обеспечит безопасность конструкции, все же применяется на практике не часто. Это объясняется тем, что коробка должна монтироваться предельно ровно. При крепеже с помощью саморезов, регулировка посадки исключена. В этом случае, конструкция остается в том положении, в каком мастер зафиксировал монтажную коробку.

Крепеж при помощи универсальных средств креплений (ушки, лапки и пр.) не способен дать той степени надежности, которую дают саморезы, но этот способ более популярен. Популярность объясняется простотой обращения и возможностью совершать регулировку установленной коробки в незначительной степени, что достаточно для достижения требуемой ровности. Подобный способ крепления годен при монтаже переключателей и мощностных регуляторов. Корпусы вышеупомянутых устройств располагают технологиями защиты от деформации универсальных креплений.

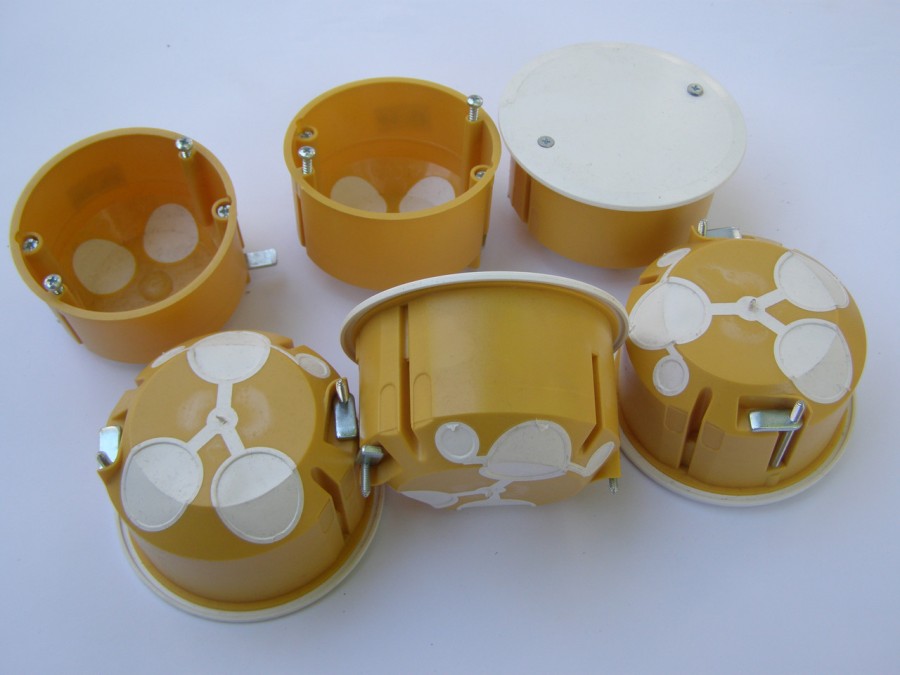

Категории монтажных коробок по стеновому материалу

Подрозетники также распределяются на 3 категории в зависимости от материала стены. В продаже встречаются следующие подрозетники:

  • Под плотную стену (штукатурка);
  • Под стену из гипсокартона;
  • Для плинтуса.

На рынке встречаются устройства, которые допускают монтаж в плинтус

Важно знать, что эта категория продуктов совместима лишь плинтусами из пластика. Эти подрозетники не потребуют сверления углублений и штробы в стене

Этот вид потребует встраивание конструкции в плинтус. Форма корпуса обеспечивает наиболее органичный стык монтажной коробки и плинтуса. Проводка также осуществляется в скрытном порядке (под плинтусом). Эта категория встречается не часто, потому что монтаж под плинтусом противоречит нормам строительства. В соответствии с законами, розетки необходимо размещать на обозначенной высоте. Кроме того, подобные модели не допускается сочетать с переключателями и выключателями.

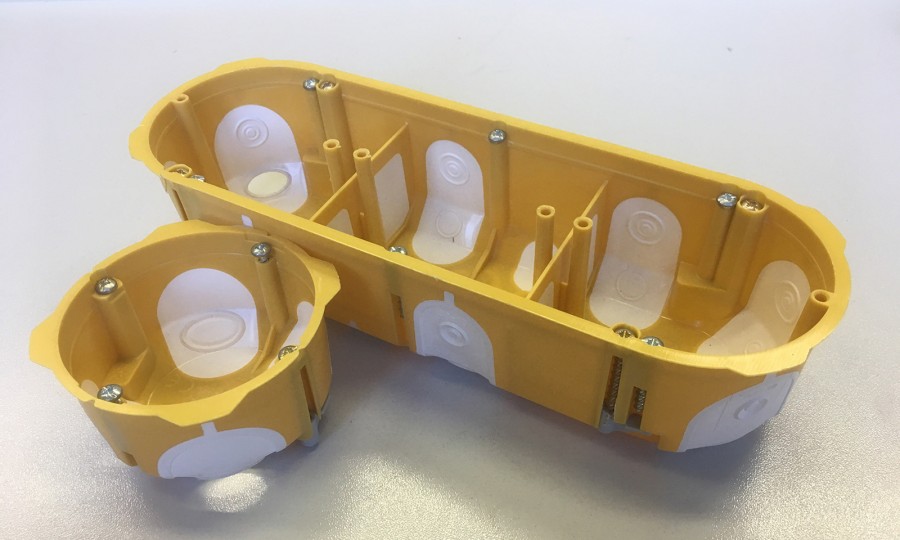

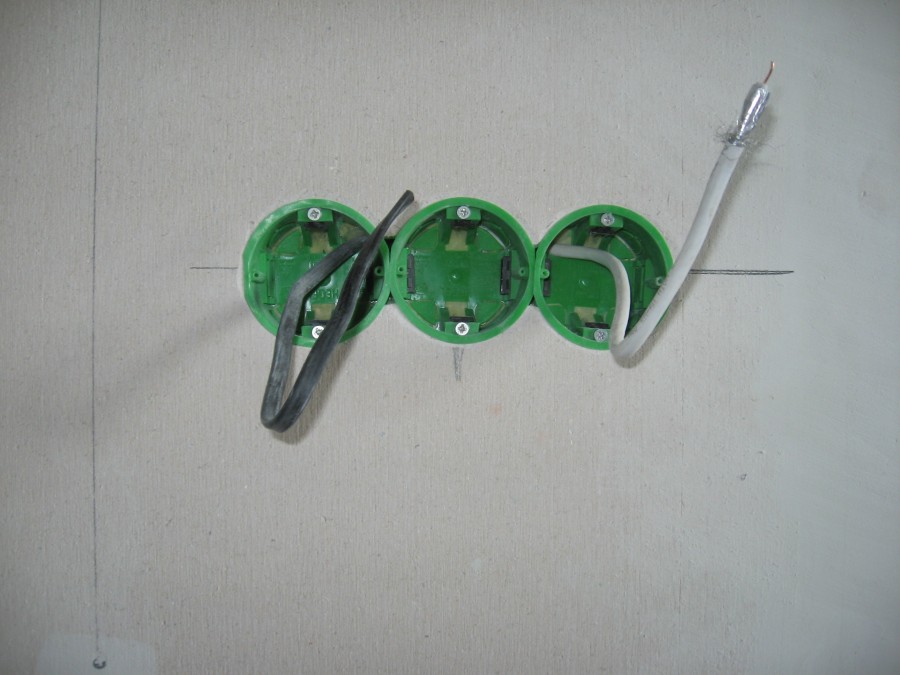

Монтажные коробки для комплексной установки

В случае монтажа комплекса розеток или переключателей в монолитном корпусе, следует соблюдать надлежащее расстояние и шаг между устройствами. Для того, чтобы добиться равномерного шага между устройствами, используются специальные модели, которые оснащены надлежащими перемычками. Подобные экземпляры делают из комплекса разных приборов единое устройство. Применяя подобный вид коробок, допускается комбинировать любое число устройств в зависимости от специфики подрозетника.

В продаже встречаются экземпляры, чьи перемычки встроены в корпус как монолитная конструкция. Не редко встречаются подрозетники, чьи перемычки допускается демонтировать. Подвид со съемными коммуникациями допускает прокладку кабелей устройств через перемычки для упорядоченного соединения.

Не редко встречаются округлые экземпляры, которые подразумевают установку множества устройств под единым монолитным корпусом. Этот вид отличается от предыдущего фиксированным количеством разъемов (от 2 до 10) в зависимости от специфики конкретного экземпляра.

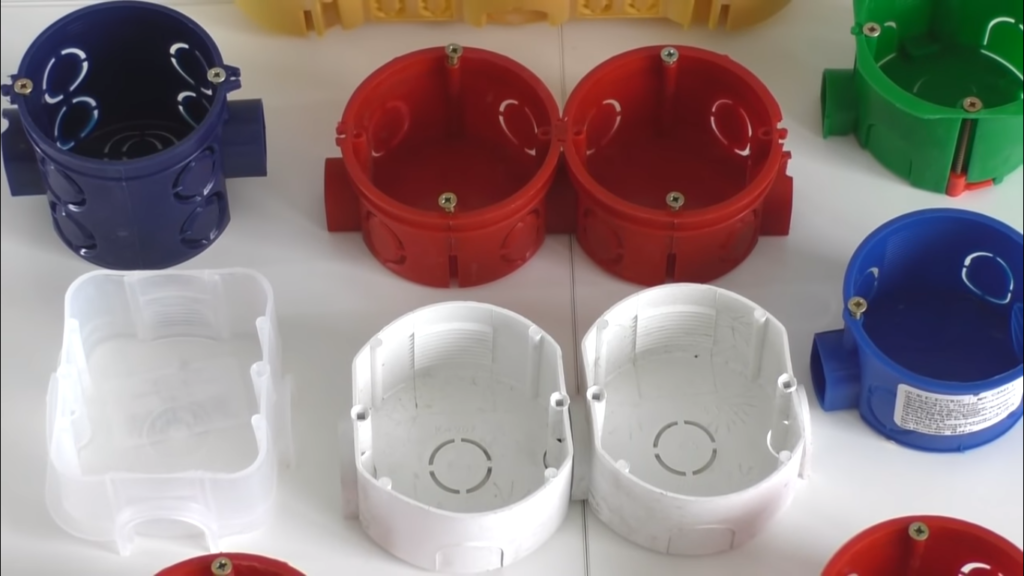

Виды подрозетников

Коробка для розетки выбирается на основе того, из какого материала изготовлена стена, в которую его будут помещать. Поэтому бывают следующие виды изделий:

  1. Коробки, предназначенные для установки в кирпичные, бетонные, и газобетонные стены, их крепят с помощью строительного раствора.
  2. Для стен из гипсокартона, фанеры они имеют специальные крепежные конструкции, которые предназначены для установки в стене.
  3. Подрозетники для проводов в стандартном исполнении круглые, но есть овальные и квадратные изделия. Глубина подрозетника важна тем, что позволяет уложить внутрь него необходимый запас проводов.

Во время установки необходимо подобрать правильно размер коробок. Стандартный размер этого изделия 45 на 68 мм, а глубина подрозетника, соответственно, будет 40 на 65 мм.

Самые популярные и безопасные коробки изготовлены из специального диэлектрического пластика. Их используют во всех видах конструкций, кроме деревянных. Для таких построек предназначены подрозетники из металла.

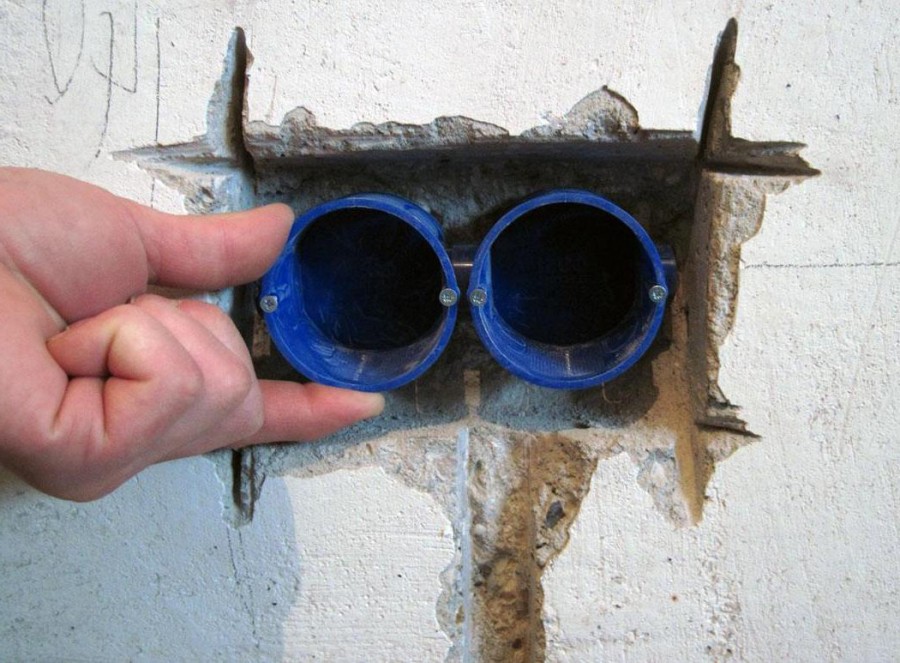

Подгоняем отверстие под размер подрозетника

После того, как отверстие готово, необходимо проверить, насколько правильно входит в него короб. Обычно диаметр подрозетника меньше коронки или выполненного другими инструментами проема, поэтому ширину редко приходится доводить, чего не сказать про глубину.

Отверстие должно быть выполнено таким, чтобы подрозетник утапливался в него на 5 миллиметров. Ведь вовнутрь отверстия будет закладываться паста для фиксации, также желательно оставить место для изгиба провода, поступающего в монтажный короб.

Для облегчения работы обычно с краев отверстия удаляют кромку ножом. Таким образом удастся подрозетник притопить в нишу с наружной юбкой, установив ровно по стене. Потом розетка будет установлена идеально, с максимальной фиксацией к стене (непритопленная юбка может стать причиной появления зазора рамки розетки в 1-2 миллиметра от стены).

Далее выполняют в верхней части отверстий небольшую штробу для заведения провода. Обычно штробы делают перфоратором и ударной битой либо обычным зубилом.

Провод аккуратно прокладывается после того, как на задней части подрозетника сделана прорезь ножом. Заведя провод сзади, можно устранить риск повреждения провода и облегчить процесс монтажа розетки.

После того, как все готово, нужно одеть короб на провод, надежно вставить в отверстие и убедиться, что он утоплен в стену на 3-4 миллиметра. Потом подрозетник достается, отверстие очищается от пыли и мусора, готовится гипсовый/алебастровый раствор и короб фиксируется внутри.

Последовательность установки подрозетника в бетонную стену:

Шаг 1. Размечаем место установки подрозетника. При ремонте современных квартир принято устанавливать розетки на высоте 30 см от пола, а выключатели — на высоте 90 см. Но при этом самым главным фактором для выбора места установки подрозетника является удобство.

Шаг 2. Просверливаем отверстие в стене. Удобно и быстро сделать отверстие под подрозетник можно с помощью перфоратора и специальной коронки для ударного сверления.

Я использовал коронку «Практика» диаметром 68 мм, которая предназначена для работы по бетону, кирпичу и камню:

При отсутствии данной коронки отверстие можно сделать и с помощью бура. Для этого сверлим множество отверстий в месте установки подрозетника, а затем выдалбливаем бетон при помощи зубила, которое также устанавливается на перфоратор.

Шаг 3. После того как отверстие в стене готово необходимо примерить подрозетник и убедиться, что глубина отверстия соответствует длине подрозетника. Затем следует выломать одну из заглушек подрозетника и пропустить электрический кабель. Устройство штробы под кабель необходимо выполнить до фиксации подрозетника.

Шаг 4. Обеспыливаем стенки ниши под подрозетник. Для этого удаляем бетонную пыль при помощи кисти или щётки, а стенки ниши пропитываем акриловой грунтовкой, а при её отсутствии просто водой.

Шаг 5. При установке подрозетников в бетон или кирпич часто возникает вопрос: «С помощью чего фиксировать подрозетник?». Самым надёжным и доступным способом является использование строительного гипса — алебастра или гипсовых смесей (шпаклёвок и штукатурок).

Материалы, которые используют для фиксации подрозетников: алебастр, гипсовая шпаклёвка и гипсовая штукатурка

Я фиксировал подрозетник с помощью универсальной шпаклёвки Knauf Fugen. Плюсом является, то что этот материал широко используется в отделке помещений, поэтому если вы занялись ремонтом, то скорее всего он у вас есть, а также гипсовая шпаклёвка довольно быстро схватывается и надёжно фиксирует подрозетник.

В пластмассовом ведре необходимо замесить небольшое количество гипсовой шпаклёвки, примерно 100 грамм на 1 подрозетник. Затем, надев резиновую перчатку, промазываем стенки ниши и сам подрозетник шпаклёвкой. Устанавливаем подрозетник в нишу и выравниваем его, ждём пока смесь застынет.

На этом установка подрозетника в бетонную стену завершена. О том, как установить подрозетник в гипсокартон можно прочитать здесь.

Как сделать шаблон для установки подрозетников своими руками

Чтобы упростить процесс установки групповых подрозетников используют специальные шаблоны, которые можно сделать собственноручно. Материалы для их изготовления могут быть разными. Могут подойти пластмассовые пластины, обрезки фанеры, металлические или алюминиевые профиля. Также шаблон может иметь различную по сложности форму, это зависит от желания хозяина.

Приспособление может выглядеть в виде прямоугольного трафарета с отверстиями, соответствующими диаметру подрозетников. Они высверливаются на одном уровне, на определенном расстоянии друг от друга (зависит от промежутков между подрозетниками блочного типа). Длина заготовки зависит от количества стаканов в блоке. По краям высверливаются отверстия для фиксации шаблона к стене.

Также можно сделать шаблон, представляющий собой вышеописанную конструкцию, напополам распиленную вдоль. По внешнему виду она напоминает морские волны.

Штробление лунок

После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом,  учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.

Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.

Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.

При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.

Общие правила разметки

Любую схему монтажа, составленную заранее, требуется перенести на стену в качестве разметки. Высота установки определяется от уровня пола в данном помещении до центра коробки. В связи с этим, до начала сверления отверстия и монтажа, определяется его точное место положения. Выполнение разметки делается с помощью карандаша или маркера. Еще потребуется небольшой строительный уровень.

По окончании разметки в центре будущего отверстия пересекутся вертикальная и горизонтальная линии. Перед тем как приступать к сверлению, к стене прикладывается подрозетник с открытой стороны и обводится его контур. Если же планируется использование коронки, то обрисовывать ничего не требуется. На центральной отметке сверлится отверстие глубиной до 7 см и диаметром 6 мм. Далее в него вставляется сверло, зафиксированное в коронке, и можно будет просверлить основное отверстие.
Существуют общие правила размещения подключаемых розеток, пригодных для большинства помещений. Наиболее важными требованиями, от которых зависит правильная установка подрозетников, являются следующие:

  • Розетки общего назначения устанавливаются на высоте 30 см от финишного покрытия пола.
  • Для холодильников, стиральных машин, другой бытовой техники расстояние до розетки составляет 1 метр.
  • Блок розеток, смонтированный над тумбочкой или столешницей, располагается над их поверхностью не менее чем на 10 см.
  • Между подрозетниками, расположенными рядом, выдерживается расстояние в 71 мм, обязательное при последующем монтаже стандартных розеток.

В индивидуальном порядке размеры могут определяться на месте. Это касается, например, современных телевизоров, устанавливаемых на стену. В этом случае будущий подрозетник в стене выбирается в наиболее удобном месте. Требования ПУЭ запрещают прокладку кабельных линий и установку розеток на наружных стенах, напрямую соприкасающихся с улицей.

Назначение и функции подрозетников

Конструктивно большинство подрозетников изготавливается в виде коробок или стаканов различной формы. Материалом служит прочный огнеупорный пластик, реже используется металл. Внешнюю сторону покрывают специальные выступы, обеспечивающие крепление и сцепление со стеной после высыхания раствора. Внутренние стенки, наоборот, отличаются гладкой поверхностью.

На корпусе в определенных местах установлены заглушки, закрывающие отверстия для подводки проводов. В процессе монтажа, когда выполняется установка розетки в подрозетник, они прорезаются или выдавливаются там, где это необходимо. В конструкцию также включены шурупы или саморезы, предназначенные для фиксации подрозетника и розетки. Среди электриков эти изделия называются еще монтажными или установочными коробками.

Основное предназначение подрозетников заключается в следующем:

  • Надежное удерживание розеток на своем месте за счет прочной фиксации в стене монтажной коробки, которую нужно вмазать в отверстие.
  • Обеспечение электробезопасности. Подрозетник в бетонную стену, а также из кирпича и гипсокартона, изготавливается из материалов, обладающих диэлектрическими свойствами. Электрический потенциал, образующийся на контактах розеток, уже не сможет свободно попасть на металлоконструкции в бетоне.
  • Защита установленных розеток от проникновения внутрь корпуса влаги, пыли и мелких посторонних предметов.
  • Противопожарная защита. Герметичное соединение огнеупорного корпуса установочных коробок предотвращает распространение горения от воспламенившейся розетки.
  • Правильно смонтированные скрытые коробки смотрятся аккуратно и эстетично. Расстояние верхнего края изделия выдерживается вровень с поверхностью стены. В дальнейшем и сами розетки встают на свое место ровно, без каких-либо перекосов.

Монтирование коробок в ПВХ и МДФ панели и не только

Количество разнообразных материалов, используемых при современном строительстве, поражает.

Стоит знать о некоторых нюансах каждого материала, чтобы грамотно выполнять процесс монтирования подрозетников.

Гипсокартон

При установке коробов в гипсокартонных стенках не потребуются перфоратор и раствор. Работа будет выполняться в несколько раз быстрее в сравнении с монтажом подрозетников в стенах из бетонной составляющей или кирпича.

Нужно приобрести специальные коробки, имеющие дополнительные лапки, позволяющие обеспечить лучшее крепление к листу гипсокартона. После выполнения разметки сделать отверстия можно дрелью с коронкой либо обычным сверлом. Затем нужно вывести наружу провод и продеть в подрозетник, после чего вставить в отверстие. На нем следует затянуть болты от лапок для регулировки.

Если присутствует риск выпадения коробки из отверстия, можно предварительно к гипсокартону изнутри приклеить лист фанеры или другого плотного и не крошащегося материала. Все остальные этапы (присоединение механизма розетки) стандартны.

Дерево

Выполнение скрытой проводки в доме, изготовленном в основном из деревянных составляющих, — не дешевое удовольствие. Согласно требованиям ПУЭ, провод установки никогда не должен контактировать с деревом.

Провода в процессе монтирования следует уложить в железные трубы, а стыки с подрозетником тщательно загерметизировать. Не следует забывать и про заземление, для чего потребуется дополнительно приварить крепежный болт на концы труб, сходящихся в коробке. Для обеспечения дополнительной защиты дно отверстий можно проложить асбестом.

ПВХ и МДФ панели

Современные подоконники или лоджии часто выполняются из поливинилхлорида и выступают местом установки розеток.

Чтобы осуществить данный процесс быстро, надо приобрести коробки под розетки с распорными ножками. Для дополнительного крепежа следует купить саморезы. На этапе сборки следует заранее проложить питающий кабель.

При монтировании целого комплекса устройств всегда следует придерживаться расстояния между розетками в 71 мм. Чтобы соблюсти данное расстояние до миллиметра, можно самостоятельно изготовить оригинальный шаблон. Для этого надо взять любой жесткий материал (трубопрофиль, алюминиевая рамка) и выполнить разметку по центру ребра, где будут крепиться подрозетники.

С этой целью необходимо найти центр с помощью рулетки и карандашом отметить линию. По готовой линии надо сверлить отверстия сверлом по металлу. После нужно рулеткой отмерить расстояние между отверстиями коробки и в соответствии с ним просверлить вторую точку. Аналогично выполнить отверстия и для остальных коробов. Чтобы не совершать столько манипуляций, можно просто приобрести трафарет для подрозетников.

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

  1. Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
  2. Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
  3. Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
  4. Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.
