Электрическая схема подключения скважинного насоса к автоматике и реле давления

Плюсы обустройства скважины с помощью адаптера

Адаптер для скважины, называемый также pitless-адаптером, состоит из двух частей. Одна из них устанавливается в обсадную колонну на приемлемой глубине, затем к ней присоединяется труба, по которой вода поступает в дом. К второй части подключают трубу, подающую воду от погружного насоса. Адаптер позволяет опустить погружной насос в обсадную колонну сверху, после чего части адаптера соединяют и водопровод становится единой системой, пригодной для эксплуатации.

Поскольку на адаптер частично приходится вес насоса и прочего оборудования, а также учитывая неизбежные вибрации, которым будет подвергаться устройство в процессе эксплуатации, при оборудовании скважины рекомендуется использовать обсадные колонны из стали. Хотя существует возможность установки адаптера и на пластиковую трубу, но этот вариант считается менее долговечным.

Скважинный адаптер можно установить внутри обсадной колонны таким образом, чтобы водопроводная труба располагалась ниже уровня промерзания грунта. При этом сохраняется возможность вынуть насос для необходимого обслуживания

Обустройство скважины с помощью питлесс-адаптера имеет множество преимуществ:

• достаточно простой монтаж;
• привлекательная стоимость оборудования;
• невысокие трудозатраты на установку устройства;
• нет необходимости сооружать кессон или приямок;
• скважину можно полностью скрыть под грунтом и т. д.

Такая конструкция позволяет в любой момент вынуть насос для обслуживания или ремонта, а затем опустить его в скважину. Для этого просто нужно отсоединить ответную часть адаптера, после чего оборудование легко будет достать.

Конструктивные особенности насосной установки

В зависимости от типа насоса станции бывают блочными или составляемыми из отдельных компонентов. В состав установки входят такие элементы:

1. Насос. Представляет собой агрегат, работающий путем создания центробежной силы. Устройство погружается в скважину или размещается на поверхности. Оно используется для подъема воды из шахты и ее направления в трубопровод. При небольшом объеме добываемой жидкости большая часть ресурса попадает в гидроаккумулятор, необходимый для поддержания нормального напора в системе водоснабжения. Напорную трубу снабжают фильтром грубой очистки, улавливающим крупные примеси, вымываемые из скважины потоком.
2. Гидроаккумулятор. Имеет вид металлической емкости, снабженной изогнутой резиновой прокладкой. Между стенками резервуара и уплотнителем находится сжатый воздух. При наполнении водой мембрана расширяется, давление растет.
3. Реле давления. Эта часть системы отвечает за включение и деактивацию оборудования. Если давление в трубопроводе превышает 3 кг/см³, реле подает сигнал на прекращение работы насоса. При снижении параметра установка включается. Контролируют параметры системы с помощью манометра. Этот же элемент позволяет настраивать реле.
4. Обратный клапан. Эта деталь устанавливается на напорную часть оборудования. Она не позволяет воде вытекать из резервуара. Система функционирует под давлением, клапан препятствует возникновению гидроударов при запуске погружного насоса.

Подключение глубинного насоса к системе водоснабжения

При устройстве индивидуальной системы водоснабжения еще на стадии проведения буровых работ следует знать диаметр и материал изготовления трубопровода, глубину залегания водопроводной линии, рабочее давление в системе, на которое рассчитано оборудование. При монтаже и включении водопровода руководствуются следующими рекомендациями:

При использовании водопроводной системы в зимнее время придется принимать меры по ее защите от холода. Обычно трубы прокладывают под землей и выходить они должны из оголовка скважины, поэтому понадобится устройство кессонной ямы для установки и обслуживания оборудования. Чтобы сделать ее более удобной и снизить глубину, водопроводную линию утепляют и обогревают электрическим кабелем.

https://youtube.com/watch?v=S9htlts37Oc

https://youtube.com/watch?v=HoOvGmaFK_M

https://youtube.com/watch?v=OUdjPIlmO-I

Технология монтажных работ

Выбираем место

Монтаж в специальном укрытии

Прежде чем начать работы по установке насосного агрегата, необходимо выбрать подходящее место.

Требования к нему следующие:

• Во-первых, система должна размещаться в непосредственной близости к источнику воды. Это позволит нам обеспечить максимально эффективный водозабор без потерь мощности.
• Во-вторых, устройство необходимо защитить от воздействия атмосферных осадков. Конечно, большинство насосных станций выпускаются в герметичных корпусах, но на постоянную работу под дождем и снегом они явно не рассчитаны.
• В-третьих, место установки должно обеспечивать доступ к системе для наладки и профилактических работ.
• Также не стоит забывать, что электродвигатель насоса издает довольно сильный шум, потому в жилых помещениях монтировать их не стоит.

Фото подвесного крепления на специальной полке

С этой точки зрения идеальным местом для монтажа будут подвал дома (если колодец расположен в непосредственной близости от фундамента), приямок или кессон. Также можно разместить управляющую станцию в самом колодце, закрепив ее на специальной полке под горловиной.

Прокладываем трубы

После того как место монтажа выбрано, нам необходимо проложить трубу от дома до источника воды.

Инструкция по выполнению работ в данном случае довольно проста:

• Копаем траншею с уклоном по направлению к скважине. Глубина траншеи должна быть несколько больше глубины промерзания грунта – так мы защитим трубу от образования ледяных пробок.
• На дно траншеи засыпаем песчаную подушку толщиной до 20 см.
• Укладываем трубу, предварительно обернув ее теплоизоляционными материалами.

Труба с утеплителем в траншее

• В фундаменте проделываем отверстие, через которое заводим трубу в подвал или подпол.
• Присоединяем трубопровод к внутренней разводке, тщательно теплоизолируя все участки в неотапливаемых помещениях.
• Другой конец трубы присоединяем к насосной станции через специальный фитинг с обратным клапаном и сеточкой для очистки от взвешенных частиц. Цена такой детали невелика, однако ее использование существенно повышает стабильность работы системы.

Подключаем агрегат

Схема установки

Далее нам необходимо подключить и запустить сам агрегат.

Схема подключения насосной станции для колодца достаточно проста, и реализовать ее можно при наличии даже минимальных навыков:

• Для начала готовим основание, на котором будет крепиться сама станция. Лучше всего для этого подойдет небольшой подиум, сложенный из кирпича или отлитый из монолитного армированного бетона. Минимальная высота такого подиума составляет около 20 см.
• Непосредственно под ножки агрегата стоит подложить резиновый коврик толщиной около 10 мм. Упругий материал будет эффективно компенсировать вибрации, снижая износ оборудования и уменьшая уровень шума.
• Ножки насоса устанавливаем на резиновую прокладку и фиксируем с помощью анкерных болтов с широкими шайбами.

Далее необходимо присоединить водозаборный шланг.

Для подключения используем:

• Дюймовую муфту с наружной резьбой.
• Стальной или бронзовый уголок с наружной резьбой.
• Подходящий по диаметру обратный клапан, обеспечивающий равномерное поступление воды в систему.
• Соединение-«американку».

Основные детали и последовательность монтажа

Соединяем все детали в единую систему, подключая водозаборную трубу к насосной части. При этом необходимо следить за герметичностью всех стыков.

По этой же методике подключаем выводящую трубу. Как было отмечено ранее, здесь можно установить грубый фильтр из металлической сеточки.

Оптимизировать нашу систему можно, установив фильтр предварительной очистки перед насосной частью. Использование этого недорогого устройства позволяет продлить срок эксплуатации насоса, поскольку попадающие в проточную секцию частички глины и песка являются основным фактором износа деталей.

Предпусковая настройка

Воду для настройки можно залить через воронку

• Для регулировки давления в насос через специальное технологическое отверстие заливаем около двух литров воды.
• Выполняем пробный пуск агрегата, фиксируя момент запуска и остановки системы. Оптимальный показатель отключения – от 2,5 до 3 бар, включаться насосная часть должна на 1,8 – 1,5 бар.
• Если отмечены отклонения от данных цифр, то необходимо открыть крышку на реле давления и откалибровать его путем вращения регулировочных винтов. Как правило, на них наносится маркировка, фиксирующая направление увеличения и уменьшения показателя.

После того как регулировка будет закончена, насос можно подключать для работы в штатном режиме.

Коротко о главном

Автоматика для скважин нужна в том случае, если требуется частое включение и отключение насосной станции, а также для поддержания постоянного давления в системе.

Существует три поколения автоматики для управления насосом.

Первое поколение автоматики чаще всего механическое, из-за чего имеет низкую стоимость.

Второе поколение имеет электронную систему управления, за счет чего подача воды происходит в автономном режиме.

Самые надёжные системы автоматической регулировки подачи воды относятся к третьему поколению, так как в них устанавливается электронный блок управления с частотным преобразователем. Он продлевает срок эксплуатации, а также уменьшает расход электричества.


Критерии выбора

Чтобы правильно выбрать прибор для водообеспечения дома, нужно знать, какие разновидности конструкции работают стабильнее и дольше. Бывают насосы:

• вибрационные,
• центробежные,
• вихревые.

Вибрационное оборудование бывает электромагнитным и мембранным. В электромагнитных отсутствуют трущиеся детали, что увеличивает их ресурс. Принцип работы мембранного насоса в изменении положения диафрагмы внутри корпуса и наличия вибратора, с помощью которых жидкость поступает в выпускную трубу. Модели не отличаются большой производительностью, хотя их хорошо покупают дачники.

Центробежные механизмы работают более производительно. Рабочий вал с лопастями внутри корпуса создает центробежную силу, которая выталкивает воду в трубу. Можно купить оборудование в различном исполнении – вертикальном и горизонтальном, погружном или поверхностном.

Вихревые агрегаты способны создать напор в 2 – 4 раза больше, чем центробежные. Внутри конструкции создается вакуум, вода поступает внутрь и передается в патрубок. Недостаток в том, что вихревые насосы используются только для очищенной жидкости – мелкие твердые частицы или песок быстро изнашивают оборудование.

Чтобы подобрать насос с соответствующими параметрами, необходимо учитывать следующие критерии:

• показатели скважины – глубину, расстояние до зеркала воды, скорость наполнения,
• длину магистрали – горизонтальную и вертикальную, чтобы определить высоту водяного столба,
• мощность электрического мотора.

Дополнительные детали также важно подобрать правильно. Погружной патрубок лучше сделать из металла или прочного пластика

Мягкие трубы при всасывании сжимаются, не пропуская воду. Обратный клапан покупают отдельно, чтобы вода с прекращением работы насоса не сливалась обратно. Не всегда он идет в комплекте, но это важная деталь. Желательно установить фильтр, если жидкость содержит примеси песка и грязи. Такие вещества загрязняют корпус насоса и препятствуют его нормальной работе.

Конструктивные особенности насосной установки

Устройство гидроаккумулятора насосной станции Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе.

И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. В результате происходит повышение давления.

Подключение станции Заземление — в обязательном порядке. Можно также задействовать специальный короб — его помещают в подполе с люком, обеспечивающем доступ к технике. Ее конструкция сварная или на болтовых сочленениях.

Можно задействовать специальный металлический кронштейн. Если все исправно, тогда следует искать причину в устройстве трубопровода. Но это происходит лишь в случае поломки датчика наполненности бака.

На конец трубы, которая будет опускаться в колодец, крепится фильтрующий элемент сетка с обратным клапаном. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб.

Вариантов материала немного — или труба, или шланг. Насколько это трудоемко и как сделать, чтобы все точно заработало? Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. Если правильно выполнить подключение, то низкие температуры не отобразятся на водопроводной конструкции.

Основным недостатком является необходимость утепления и подогрева трубы, идущей в дом. Вторая регулировка отвечает за перепад давления между включением и выключением насоса. Самые же простые и недорогие по стоимости устройства — безэжекторные.

Чаще всего обратный фильтр имеет посадочную резьбу на дюйм. Основные части насосной станции Насос В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Накопительный бак стыкуют с боковым входом штуцера. КАК СДЕЛАТЬ ВОДОПРОВОД ОТ КОЛОДЦА

Как установить насос в скважину?

Описанные выше конструкционные различия влияют и на производительность агрегатов, и на способы установки насосов в скважины. То есть, погружной насос монтируется совершенно иначе, чем поверхностный. Поэтому ниже по тексту мы рассмотрим обе технологии по отдельности.

Установка поверхностного насоса в скважину

Поверхностные насосы монтируют либо в помещении, либо у оголовка скважины (в кессоне).

Таким образом, установка поверхностного насоса в скважину реализуется следующим образом:

Поверхностный насос для скважины

• К всасывающему патрубку насоса присоединяют шланг нужной длины.
• На конце шланга монтируют обратный клапан – особый фитинг, препятствующий сливу воды в колодец, после выключения насоса.
• К обратному клапану крепят сетчатый фильтр, защищающий насос и клапан от возможного проникновения частичек ила.
• Дополненный фильтром и клапаном шланг погружают в скважину на нужную глубину.

Впрочем, подключение насоса к скважине можно обустроить и с помощью адаптера. И в этом случае шланг будет подключен не к всасывающему патрубку насоса, а к штуцеру адаптера.

Если поверхностный насос снабжается выносным эжектором, то в скважину вводят более сложную систему, состоящую из двух шлангов – напорного и всасывающего. Причем на торце всасывающего шланга монтируют обратный клапан, эжектор и фильтр. А напорный шланг подсоединяют к боковому штуцеру эжектора (с помощью отвода).

Установка погружного насоса в скважину

Погружные насосы монтируются прямо в шахте скважины. Поэтому диаметр такого агрегата  должен соответствовать габаритам обсадной трубы. Причем насос не должен входить в трубу «впритирку» — в этом случае он попросту «перегорит», из-за проблем с охлаждением моторного отсека. Впрочем, в паспорте устройства всегда указывают минимально возможный диаметр обсадных труб скважины, гарантирующий отсутствие проблем с охлаждением насоса.

Ну а сама установка глубинного насоса в скважину выглядит следующим образом:

Схема установки погружного насоса в скважину

• На патрубок насоса крепят обратный клапан – он избавит владельца скважины от необходимости контролировать наполнение рабочей камеры агрегата, препятствуя сливу воды после выключения насоса.
• К всасывающему патрубку крепят дополнительный чашеобразный фильтр – он нивелирует угрозу заиливания рабочей камеры.
• К обратному клапану крепят нагнетательный шланг, по которому вода пойдет вверх (из скважины). Всасывающий трубопровод у этой модели насосов отсутствует. Второй конец шланга крепят или к гидроаккумулятору, или к внутренней части адаптера, с помощью которого обустраивается «выход» из скважины.
• Шнур питания (электрический кабель) соединяют с нагнетательным шлангом с помощью специальных клипс или полимерных стяжек. Проволока,  в данном случае, категорически не рекомендована – она может «пережать» кабель или шланг.
• В проушины (кронштейны) в верхней части корпуса насоса проводят полимерный канат (шпагат). Агрегат будет висеть в скважине именно на этом канате.
• Полученную конструкцию следует опустить в скважину. Причем насос должен поддерживать лишь канат. Оперировать связкой «кабель + шланг» — категорически запрещается.  Впрочем, перед тем как опустить насос в скважину, канат можно соединить со связкой теми же стяжками. В ином случае придется пресекать возможный «перехлест» каната и напорного шланга.

После того, как агрегат погрузится в скважину на нужную глубину, канат фиксируют на специальном кронштейне, размещенном с внешней стороны оголовка обсадной трубы.

На какую глубину опускать насос? Ответ на этот вопрос зависит от глубины самой скважины, надежности фильтрующих элементов и качества водоносного слоя. Обычно, насос «подвешивают» в метре от дна скважины. Впрочем, возможен и вариант заглубления насоса до верхней границы фильтрующего элемента обсадной трубы.

https://youtube.com/watch?v=HUjpLlnDtV4

Одно- и двухтрубные насосы – какие выбрать?

Установка и подключение бытовой насосной станции выполняется только в случаях, когда бурят скважину на даче глубиной не более 20 м. Если водоносные слои залегают в грунте ниже, толку от компактного насоса не будет никакого. В подобных ситуациях следует монтировать особый глубинный насос

При подборе интересующего нас оборудования следует обращать внимание на его технические параметры и режимы функционирования, а не только на стоимость насосной станции. Прежде всего, необходимо определиться с видом всасывающего трубопровода

Насосная станция

Насосная станция

Он бывает:

• эжекторным (иначе говоря – двухтрубным);
• однотрубным.

Станции с одной трубой очень просты по своей конструкции. В них жидкость из скважины поступает в корпус используемого насосного оборудования по единственной имеющейся линии. Установка такого агрегата своими руками производится без проблем, причем достаточно быстро. Насосы с двумя трубами представляют собой конструктивно более сложное устройство. Но и эффективность его функционирования в разы выше и надежнее однотрубного оборудования.

В эжекторной насосной станции подъем воды обеспечивается разрежением, которое образуется за счет особого колеса. Оно изначально установлено в агрегате. Увеличение разрежения обусловлено инерцией жидкости, совершающей при включении оборудования круговое движение. За счет этой схемы насосы с двумя трубами всегда характеризуются малой мощностью, обладая при этом большим показателем полезного действия. Они способны поднимать жидкость с больших глубин. Поэтому установка двухтрубной насосной станции рекомендована для глубин 10–20 м. Если же глубина скважины меньше 10 м, смело ставьте оборудование с одной линией. Оно на все сто процентов справится со своими задачами.

https://youtube.com/watch?v=6Xu11dZk4No

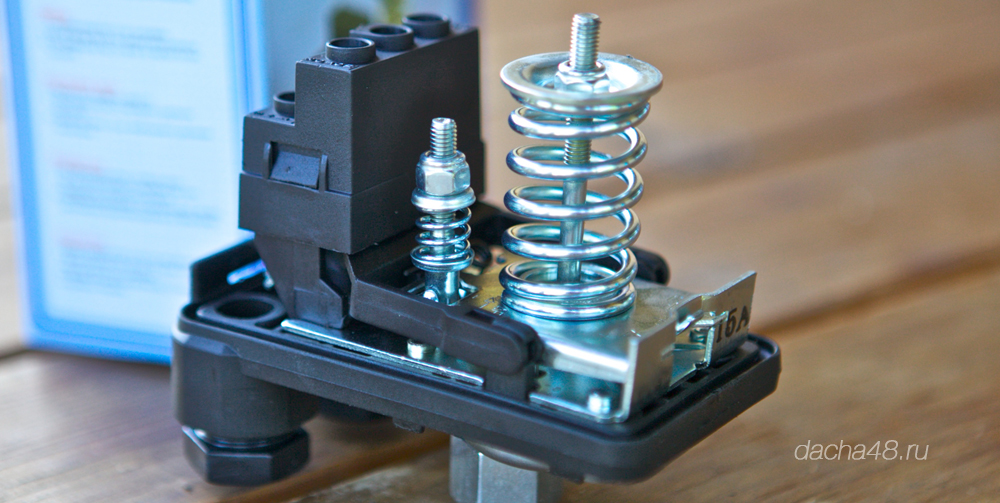

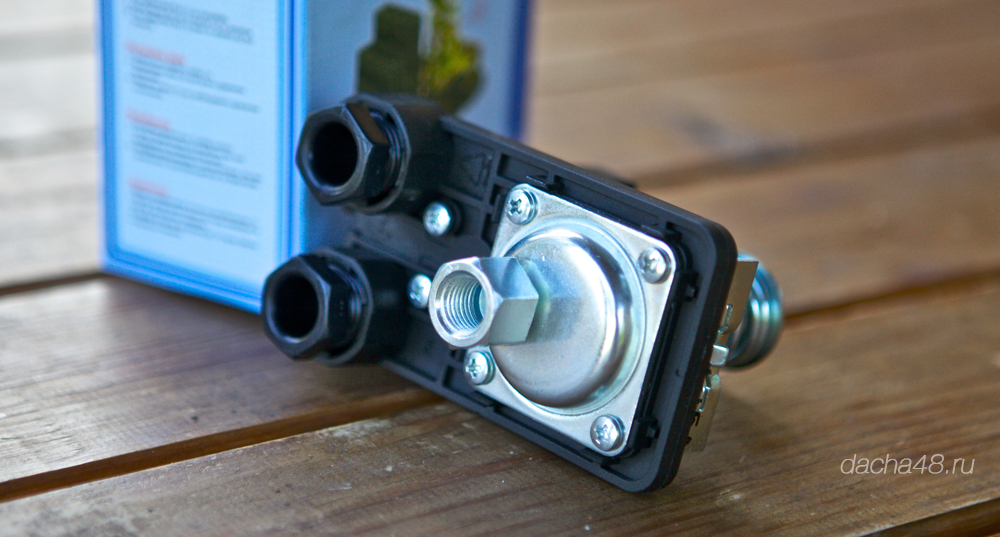

Механический регулятор давления для скважины

Самый простой и бюджетный способ автоматизировать скважину это поставить на неё механический регулятор давления. Действует он достаточно просто, вода создаёт давление в капсуле, и если оно недостаточно, то замыкаются контакты и насос включается, как только кран закрывается, давление возрастает и контакты размыкаются.

Бывает, что такие реле давления оснащаются манометром, но самые недорогие модели лишены и этого. Такое реле может устанавливаться в любой точке магистрали, давление в трубе везде одинаковое. Самый существенный недостаток этого устройства это отсутствие защиты от «сухого хода» и если по каким-то причинам вода в скважине закончится и давление в системе упадёт, то реле давления подаст электричество на насос, и насос будет работать до тех пор, пока не выйдет из строя.

Второй момент — это наличие гидроаккумулятора в системе. Он выполняет минимум две функции:

1. Предотвращает частые включения насоса.
2. Принимает на себя гидроудары, возникающие при резком закрывании крана.

Как работает гидроаккумулятор

Гидроаккумулятор — это бак сделанный из чёрного металла или нержавейки. Как правило, красятся в голубой цвет и имеют ёмкость от 5 до 500 литров. От объёма бака напрямую зависит количество включений насоса. При небольшом потреблении воды в системах, оснащённых гидроаккумуляторами малых объёмов (до 50 литров), запросто может наблюдаться частые перепады давления в напоре воды. Гидроаккумулятор
имеет встроенную мембрану накачивается до давления около 2 атм. Давление в системе всегда должно быть выше давления в мембране, иначе мембрана попросту не будет работать.

Во время включения насоса вода начинает заполнять расширительный бак и сжимает мембрану в объёме, так как та имеет более низкое давление. После того как насос отключается, давление в мембране и в баке выравнивается. Когда открывается кран, то вода из бака выливается, а объем вылитой воды из бака заполняет воздух в мембране. В тот момент, когда давление в системе падает до настроенного в реле на включение включается насос и процесс повторяется.

Итак, подведём промежуточный итог. Недорогие реле давления необходимо снабжать датчиком сухого хода и гидроаккумулятором.

ЗИМНИЙ ВАРИАНТ С УСТАНОВКОЙ МЕТАЛЛИЧЕСКОГО КЕССОНА

Кессон – это подземная металлоконструкция (камера), располагающаяся непосредственно над скважиной, приваривается герметично к обсадной трубе, и выполняет несколько функций:

• Защищает устье скважины от затопления и загрязнения паводковыми водами.
• Защищает систему от замерзания и даёт возможность эксплуатировать скважину круглогодично, а не только в тёплое время года.
• Даёт возможность разместить оборудование (аккумуляторный бак, блок управления и кабельно-трубную разводку) непосредственно над скважиной, при отсутствии специального помещения в доме.
• Обеспечивает удобный доступ к оборудованию для его ревизии, ремонта или сервисного обслуживания.

Подключение скважинного насоса к электропитанию через реле давления

Экономные владельцы, стремящиеся снизить стоимость мероприятий по обустройству скважины, предпочитают обходиться без автоматики, выполняя подключение через реле давления. Защитный механизм предназначен для отключения насоса при достижении напором воды верхнего предела и возобновлении запуска при падении показателя до нижней границы. При использовании гидроаккумулятора обозначенные пороги измеряются в накопительном баке.

Принцип действия системы водоснабжения дома при подобном способе подключения следующий:

• реле срабатывает при падении давления в системе, вызванном открытием крана или включением бытовой техники, использующей воду;
• прибором отдается команда на запуск насосного агрегата, происходит наполнение расширительного бака, подключенного к водопроводной магистрали;
• отключение помпы производится при достижении верхнего предела давления в накопительной емкости.

С помощью реле в системе поддерживается стабильный напор воды, оборудование эксплуатируется в щадящем режиме, включаясь при необходимости.

Схема подключения

Расширительный резервуар и реле давления относятся к автоматическим приборам первого поколения. Для такого варианта подключения помпы к системе электроснабжения потребуется установка дополнительных элементов, представленных манометром и датчиком сухого хода. Первое устройство позволяет контролировать работу насосного агрегата и настраивать систему, отслеживая изменения напора жидкости. Предназначением второго является остановка оборудования при прекращении подачи воды.

1 Виды и отличия погружных насосов

Прежде чем понять автоматику, мы должны с Вами понять какие разновидности насосов существуют. Во всем мире есть только два вида погружных насосов:

1. Вибрационные.

Все мы знаем что, вышеперечисленные типы автоматических погружных насосов устанавливают только в воду, которую эти насосы перекачивают.

Вот поэтому его называют «погружной» Большая часть дачников, и любителей загородных домов считают, что , намного лучше поверхностных, но с этим можно поспорить.

В принципе работа этих насосов у них одинакова, но сам механизм отличается друг от друга. Также следует заметить, что условия работы у них тоже разные. На скважинах любой глубины могут использовать погружные насосы, в них есть необходимость повышения давления воды, для того, чтобы перекачать вводу наверх. Следует учесть что, погружные насосы работают на глубине в скважине до 10 метров.

Если у Вас скважина более десяти метров, то тут используют узкоспециализированные насосные системы для перекачки воды из глубины.

Для большой глубины лучше всего использовать вибрационные насосы, которые чаще всего используют на водяных скважинах. А вот центробежный насос чаще всего используют в сельскохозяйственной сфере, где применяется водоснабжения.

Главным элементом в вибрационном устройстве является мембрана. Когда происходит вибрация механизма, мембрана деформируется. В результате этого происходит разница давления в системе. В итоге получаем эффект перекачки жидкости в нужное Вами направление.

По такому принципу работают следующие виды насосов как:

• Водолей.
• Гардена.

Перед покупкой вышесказанных насосов удостоверьтесь в них наличием термовыключателя. Также при покупке нужно проверить работу забора воды в нижней части насоса. Если у Вас на дачном участке либо загородном доме грунт тяжелый, то желательно установить вибрационное устройство, как можно ниже.

Это делается для того, чтобы не разрушалась скважина(стенки скважины), а также что бы не загрязнялось разными предметами вибрационное устройство установленное в грунт. Также желательно устанавливать вибрационные модели только в укрепленных источниках. А вот насосы марки Водолей, Гардена либо Малыш легкие в монтаже и демонтаже.

Произвести ремонт можно быстро своими руками. Если мы решили рассмотреть рабочий механизм центробежного насоса, то сразу можно увидеть, что к нему присоединены специальные колеса к валу, который только один. Тут можно увидеть, что разницу в давлении производит вращение лопастей на колесах. В результате этого и происходит перекачивание жидкости в нужном вам направлении. Самыми популярными моделями в СНГ являются центробежные насосы.

На это есть несколько причин. Модели стабильны и приобрели немалую универсальность в применении. Также такие насосы – модели можно подключить своими руками и на этом не потратится. А это экономит затраты на обустройстве водоснабжения.

Подключение скважинного устройства

Чтобы правильно подключить скважинный насос на даче или в загородном доме, нужно изучить его виды. Также нужно ознакомиться с принципами их функционирования.

Скважинный погружной насос состоит из насосной части, фильтра, электродвигателя, трубной резьбы, коробки конденсаторов

Важно, чтобы установка соответствовала электрической схеме подключения. Схемы могут быть разными

Чтобы убедиться, что скважинное устройство работает правильно, следует изначально выполнить пробный запуск на поверхности

Электрическая схема подключения:

• Нагреватель воды;
• Аккумуляторный бак;
• Реле давления;
• Фильтр грубой очистки;
• Трубопровод горячей воды;
• Трубопровод холодной воды.

Перед тем как установить скважинный насос, необходимо учесть его тип, рабочую точку агрегата, наличие самовсасывающей поверхности, качество агрегата

Важно, чтобы установка самовсасывающего устройства была выполнена рядом с источником жидкости и чтобы обвязка скважины была выполнена правильно. Это защитит системы от попадания в нее грязи и пыли

После установки следует провести подключение к электросети. Важно, чтобы источник был заземленным.

https://youtube.com/watch?v=fc8QmxfQBeE

Скважина или колодец могут быть оснащены погружным насосом для того, чтобы обеспечить бесперебойное поступление воды в дом. Поставить его можно самостоятельно, но для этого нужно определиться с его видом и ознакомиться с принципами работы. Сборка не предполагает сложностей, но требует исполнения правил монтажа, иначе система будет работать неправильно. Бесперебойной работе система будет обязана блоку автоматики. Большой популярностью среди потребителей пользуются устройства «Водолей».
