Как найти виновника отключения – последовательные методы
Без теста всей системы понять причину может только очень опытный электрик. Менее квалифицированные специалисты предпочитают поэтапный поиск проблемы, организованный по следующей методике. Отрубаем подачу тока в квартиру или дом. Для этого нужно переставить в положение «Выкл» флажок центрального рубильника у счетчика. В квартире он находится на этажном щите (здоровенный железный ящик в стене на лестничной площадке). Далее нужно вернуть УЗО в положение «Вкл», и если рубильник автомата не сбросит обратно, то его механика работает, как надо.
В ином случае нужно сразу покупать новый УЗО – у старого не работает механическая часть, отвечающая за фиксацию в положении «Включено». Ток в сеть при этом пускать не нужно. Если механика автомата в порядке, пользователю необходимо проверить тестовую кнопку. Для этого нужно отключить провода от выходных клемм автомата (ослабить винты и выдернуть линию и ноль). Причем эти работы проводятся при отключенном центральном рубильнике. После этого рубильник включается, и если рычажок УЗО остался в положении «Включено», то тестовая кнопка автомата работает, как надо. Если флажок сбросило без нагрузки – УЗО сломан, и его придется заменить новым.
Если УЗО срабатывает без нагрузки, следует проверить состояние проводки
Следующий этап проверки – это оценка соответствия УЗО токам потребления. Для этого нужно выдернуть из розеток все электроприборы и подключить снятые с клемм автомата кабели электропроводки. Далее вы переводите рубильник автомата в положение «Включено» и начинаете возвращать вилки в розетку. На определенном этапе УЗО сработает на отключение, после того, как потребляемый ток превысит допустимое значение. Если это произошло, просто купите новый автомат с большим значением допустимого тока. Например, вместо 32 ампер приобретите автомат на 64 А.
Кроме того, до подключения электроприборов к сети можно протестировать состояние самой проводки. Если УЗО срабатывает без нагрузки (без включенных приборов), то в проводке есть скрытые дефекты. Их нужно локализовать и устранить до тестирования линии под нагрузкой. Действуя по этой методике, вы можете понять, почему срабатывает УЗО, и приступить к устранению причин, вызывающих это нарушение.
Устраняем неполадки
При самопроизвольном срабатывании УЗО, без нагрузки нужно обратить внимание на само устройство. Возможно, оно неисправно, его следует правильно настроить или – вовсе заменить
Оно просто не подходит к данным параметрам сети, не выдерживает оптимальную токовую нагрузку.
При наличии старой электропроводки может фазный провод соприкасаться с нулевым, заземляющим или арматурным каркасом перекрытия. В этом случае нужно найти место неисправности и заизолировать места соприкосновения. Либо, как крайний вариант, обновить проводку, проложить по всем правилам монтажа новый кабель.
Намного хуже – когда происходит периодическое срабатывание УЗО. В данном случае, может быть простая причина – мощность всех устройств превышает определенную величину и эту нагрузку просто не тянет устройство защиты. Нужно определиться, что или когда включать так, чтобы не отключалось, или установить УЗО помощнее, чтобы оно не выбивало.
Наличие такого рода защиты очень важно. И если УЗО выбивает вовремя, то ничего страшного в этом нет
Это намного лучше оплавившейся розетки или выключателя, бьющейся током стиральной машины.
В последнем случае может вообще здорово трухануть, если полезть влажными руками
Найти время, чтобы проверить, почему выбивает УЗО очень важно. Это всё таки защита вас, вашего имущества
На это всегда нужно найти время и устранить все неполадки, чтобы и дальше жить с комфортом.
Основные причины отключения УЗО
УЗО не включается – значит, проводка и приборы в вашем доме исправны. При частых отключениях, необходимо знать причину неисправности:
- Неисправные бытовые приборы. Может произойти при неправильном подключении к электропроводке и неисправностью самого прибора. Наиболее часто причиной – это порыв в подводящем проводе прибора и вилки. Выключив прибор из сети, осмотрев провод, можно визуально определить место аварии. При выключенном приборе, отключения продолжаются, значит, он исправен.
- Наиболее часто устройство срабатывает при неисправной электропроводке. Старая, неисправная проводка бывает причиной аварийной ситуации. Еще одна причина – плохой контакт на соединении проводов.
- При неисправности УЗО. Если вы при покупке не проверили исправность прибора, причина может заключаться в неправильной работе устройства. При установке недостаточного по расчетам или сильно превышающими эти значения мощности прибора, часто возникает отказ автоматики.
Устройство работает достаточно долго, или установлена автоматика не соответствующая расчетному значению – УЗО лучше проверить, при необходимости заменить или отдать в ремонт. - Ошибка при установке устройства защиты приведет к постоянным срабатываниям, перед включением его в сеть еще раз проверьте правильность проведенных работ.
- Не правильно выполнен монтаж электросети. Для уменьшения объема работ специалисты – электрики, соединяют вместе землю и ноль на одном контакте. При замыкании нуля такой способ может стать причиной выбивания защиты.
- На правильную работу прибора оказывает влияние погодные условия. Не выключается защита на морозе – значит, переохладилась и не реагируют на сбой микросхема устройства.
- Влажные условия при эксплуатации защиты. В этом случае, увеличиваются потери электротока, и постоянно отключается узо. При обслуживании обязательно следует пользоваться защитными средствами не только человеку, обезопасить необходимо проводку и защитное устройство.
- Если здание не оснащено громоотводом и слабых автоматов молния вызывает мощный выброс электричества. Такая ситуация вызывает позднее срабатывание защиты. Поэтому следует использовать надежную защитную систему от молнии.
- На выключение может спешка электриков при выполнении работ. В помещении с незастывшими отделочными материалами увеличиваются потери тока, и происходит отключение узо без нагрузки. Необходимо проверять правильную работу защиты спустя несколько часов после окончания всех работ.
https://youtube.com/watch?v=cfIDjhYtwAA
После определения причины возникновения неисправности необходимо выполнить следующую работу.
Почему пропадает свет при включении новой машинки?
Ваша долгожданная стиралка готова к работе, но вместо того, чтобы стирать бельё — выбивает пробки. Такое бывает с автоматом неправильной ёмкости.
Если токовый номинал (указывается на корпусе) меньше 16 А, прибор срабатывает на выключение. Придётся его заменить. Автоматический выключатель обычно находится рядом со счётчиком. Там же находится УЗО (устройство защиты отключения). УЗО отключает свет при утечке тока. Проверку этих компонентов доверьте электрику. Если специалист не нашёл дефектов в электрической системе, значит в машине заводской брак. Лучше вернуть её, пока не закончился срок гарантии.
Шаг №4 – Неисправный автомат
А что делать, если автомат не включается даже со всеми отключенными приборами и освещением в квартире? Здесь могут быть два варианта:
короткое замыкание в эл.проводке
сломался механизм выключателя
Некоторые дешевые китайские модели (обычно желтой раскраски), служат буквально до первого серьезного КЗ. Фактически выключатель играет роль “пробок”.
Один раз сработал и все, больше вы его не включите, потому что у него что-то сломалось внутри механизма. Чтобы это выяснить придется откинуть отходящий провод от клеммы и попытаться включить автомат без эл.проводки.
Для этого индикаторной отверткой проверяете откуда приходит напряжение, сверху или снизу. А оно может приходить как на верхнюю клемму, так и на нижнюю!
Все зависит от монтажника, который собирал щиток. Откручиваете отходящий провод и вытаскиваете его из автомата.
После чего вновь пробуете его включить. Если включился – у вас короткое замыкание в проводке. Если нет – меняйте автоматический выключатель на другой.
Еще одна беда дешевых аппаратов защиты – быстрый износ биметаллической пластины. Из-за перегрева она быстро меняет свою первоначальную форму (изгиб) и будет срабатывать при гораздо меньших токах, на которые изначально рассчитана.
То есть, автомат на 16А будет уже отключаться при токах 12-13А, а то и меньше.
На что может отреагировать УЗО?
Прежде чем заниматься устранением неполадок, нужно хорошо понимать, почему вообще может сработать УЗО. Это поможет разобраться с особенностями диагностики, правильно определить неисправности, если они есть.
Приборы срабатывает по таким причинам:
- Утечка тока. Устройство покупают именно для ее определения, поэтому оно просто обязано срабатывать. Если раньше прибор не выбивало, следует проверить проводку. Изоляция со временем рассыхается, что приводит к утечкам. Если же кабели проложены недавно, то не исключены дефекты в местах их соединений или механические повреждения изоляции при вбивании гвоздей.
- Проблемы с кабелями электроприборов. К УЗО может быть подключено несколько приборов. Если поврежден шнур хотя бы одного из них, это может стать причиной срабатывания защитного устройства. Также проблемы возникают, если неисправны внутренние детали приборов: ТЭН или обмотка двигателя.
- Прикосновение к оголенному проводу. Назначение прибора – защищать пользователей от поражения электротоком. Если он сработал, когда человек коснулся незаизолированного участка кабеля, все в порядке. УЗО отлично выполняет свои функции.
- Неподходящее УЗО. При выборе прибора нет мелочей. Если ошибиться с расчетом технических параметров, устройство будет ложно срабатывать и создавать массу проблем. Поэтому перед покупкой не будет лишним проконсультироваться с опытным электриком, уточнить нужные характеристики или прочесть нашу статью о том, как правильно выбрать УЗО.
- Неправильное подключение устройства. Если при установке прибора были допущены ошибки, не исключены случаи ложного срабатывания. Также это бывает, когда неправильно выбирают место размещения УЗО в электроцепи. Поэтому следует строго придерживаться инструкций по подключению.
- Поломка устройства. Спусковой механизм может просто сломаться. Тогда прибор будет выбивать от вибрации. Также иногда залипает кнопка «Тест» или происходят другие неприятности. Даже самая надежная техника нуждается в обслуживании и ремонте.
Неполадки возможны из-за неправильно обустроенной системы. Одна из самых частых ошибок электромонтажников – соединение заземления с нулевым проводником. Этого делать категорически нельзя.
Правило известно даже начинающим электрикам, однако его нарушают не только самоучки, но и профессионалы с огромным опытом. Они не придерживаются ПУЭ не из-за лени или желания навредить, а из самых лучших побуждений.
«Злостные нарушители» оправдывают свои действия тем, что так можно надежнее защитить пользователя от поражения электротоком.
В теории – возможно, а на практике замыкание земли и нуля только увеличивает риски, провоцирует срабатывание автоматических устройств защиты, создает лишние проблемы.
Место расположения УЗО напрямую влияет на его функциональность. Если устройство установлено на улице, оно может срабатывать из-за неблагоприятных погодных условий.
Проблемы из-за установки на улице
В сезон дождей сырость сохраняется в течение продолжительного времени. В воздухе содержатся капли влаги. Если прибор находится на улице, они попадают внутрь корпуса и провоцируют утечки тока, из-за которых срабатывает механизм УЗО.
Наружное расположение защитных устройств нежелательно не только из-за осадков. Иногда приборы срабатывают под воздействием молний, из-за которых усиливаются утечки тока. А вот морозы, наоборот, снижают чувствительность УЗО, т.к. при минусовой температуре страдают микросхемы.
Временные трудности во время ремонта
Повышенная влажность может нарушить работу УЗО не только в уличных условиях.
После прокладки скрытой электропроводки строители заделывают штробы мокрым штукатурным или шпаклевочным раствором. Пока он полностью не просохнет, кабели непрерывно находятся во влажной среде. Если в этот период проверить работоспособность защитных устройств, могут возникнуть некоторые трудности.
В изоляции проводки есть микроскопические отверстия. Через них к токоведущим элементам просачиваются мельчайшие частицы воды. Мокрые штукатурные смеси – отличные проводники электричества. Все это может спровоцировать утечки тока, на которые реагирует УЗО.
Что делать для устранения неполадок?
Итак, чтобы найти неисправную бытовую технику, необходимо сначала отключить все приборы, после чего поочередно подключать каждый. Так Вы точно найдете сломанный агрегат, ведь именно при его подсоединении произойдет срабатывание. Инструкции по ремонту и обслуживанию техники мы рассматриваем в отдельной рубрике, в ней Вы можете узнать, как самостоятельно отремонтировать неисправность посудомоечной машины и других устройств. Чаще всего УЗО выбивает при подключении стиральной машины. духовки и водонагревателя (бойлера). Не желаете самостоятельно искать поломки, лучше вызовите мастера.
В том случае, если причиной срабатывания УЗО является электропроводка, дела обстоят сложнее. Если линия старая, лучше замените электропроводку в доме на новую, более надежную.
Как мы уже говорили, даже от новой проводки может происходить утечка, в результате которой УЗО срабатывает. В этом случае сделайте полную ревизию розеток, выключателей и распределительных коробок, т.к. может быть просто отпал нулевой проводник в соединении либо где-нибудь влага попадает на оголенную жилу
Обратите внимание на то, отключается ли изделие при включении света, т.к. светильники тоже часто являются причиной. После проверки всех электрических точек в квартире, проверьте и саму трассу прокладки кабеля
Хорошо если электропроводка открытого типа (к примеру, в гараже либо деревянном доме), т.к. доступ будет открыт по всей площади комнат. Если кабель скрыт в стене, найти обрыв можно будет только специальным прибором для поиска электропроводки. При его использовании можно точно найти место обрыва
После проверки всех электрических точек в квартире, проверьте и саму трассу прокладки кабеля. Хорошо если электропроводка открытого типа (к примеру, в гараже либо деревянном доме), т.к. доступ будет открыт по всей площади комнат. Если кабель скрыт в стене, найти обрыв можно будет только специальным прибором для поиска электропроводки. При его использовании можно точно найти место обрыва.
Обращаем Ваше внимание на то, что поиск причины, из-за которой срабатывает УЗО, является занятием не из простых. Для этого Вам придется потратить много времени и нервов, проводя длительные визуальные исследования. Мы же желаем Вам не сталкиваться с данной проблемой, а если она Вас затронет – только по простейшей причине!
Мы же желаем Вам не сталкиваться с данной проблемой, а если она Вас затронет – только по простейшей причине!

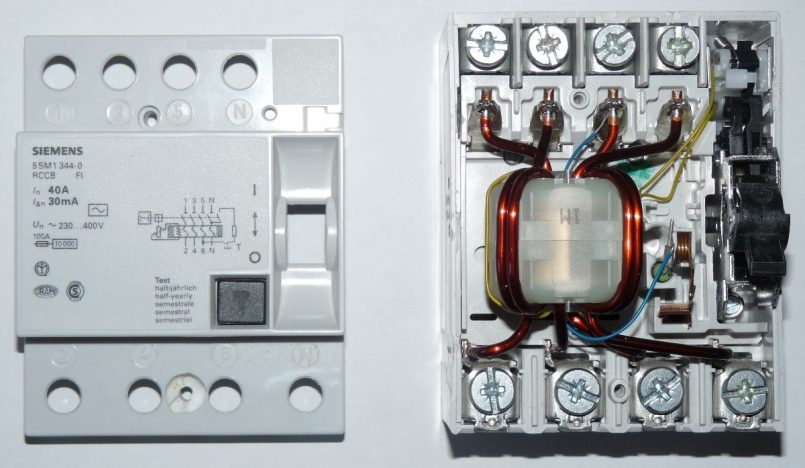

Принцип работы защиты
Здравствуйте. У меня в доме в щитке один УЗО и много автоматов. С некоторых пор УЗО стало выбивать при включении стиральной машины. При включении в эту розетку пылесоса выбивания не происходит. При включении стиралки через удлинитель в другую розетку выбивания так же не происходит. Я не электрик и моих познаний не хватает, чтобы понять причину такого поведения УЗО. Помогите, пожалуйста.
По видимому ТЭНы в машинке повреждены коррозией, а другой розетке не выбивает скорее всего из-за того, что вилка в розетке меняет свою фазировку, переворачивается. Вызывать нужно специалиста, проводить диагностику.
Резюме
УЗО служит для защиты человека от поражения электрическим током, и отключится при опасных для жизни значениях тока утечки. При небольших, но неопасных токах вас будет щипать электричеством.
УЗО работает вне зависимости от наличия заземления, с той лишь разницей, что без заземления, при пробое на корпус УЗО отключится только когда ток с корпуса сможет утечь в землю через вас.
УЗО не панацея, и можно убиться, взяв в руки провода фазы и ноля
Но вариантов защиты лучше УЗО все равно не придумали.

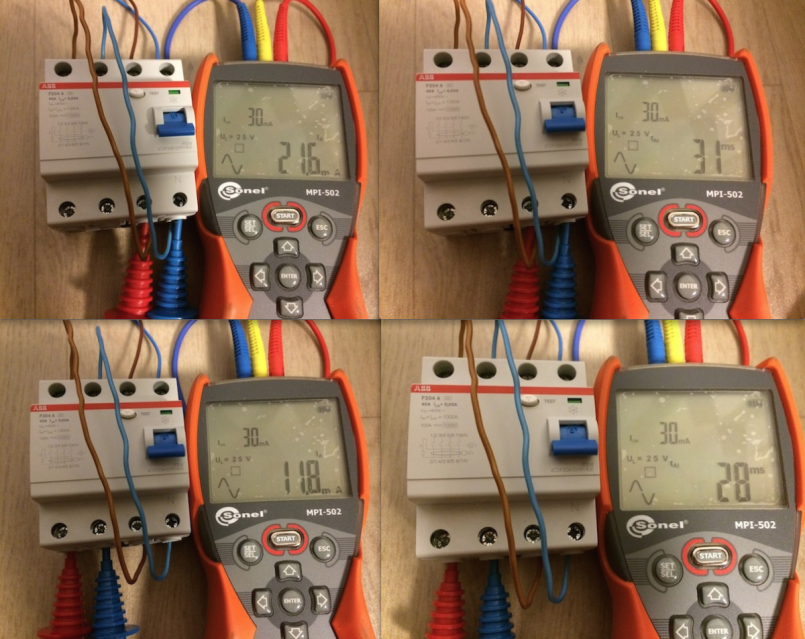

Электромеханическое или электронное УЗО — не важно. А вот регулярно проверять исправность нажатием кнопки «тест» важно
Использовать реле контроля напряжения тоже очень желательно.
В реальном мире у исправной электропроводки и устройств есть ток утечки, который может вызвать ложное срабатывание УЗО. Если УЗО срабатывает без видимых причин — разбирайтесь с токами утечки.

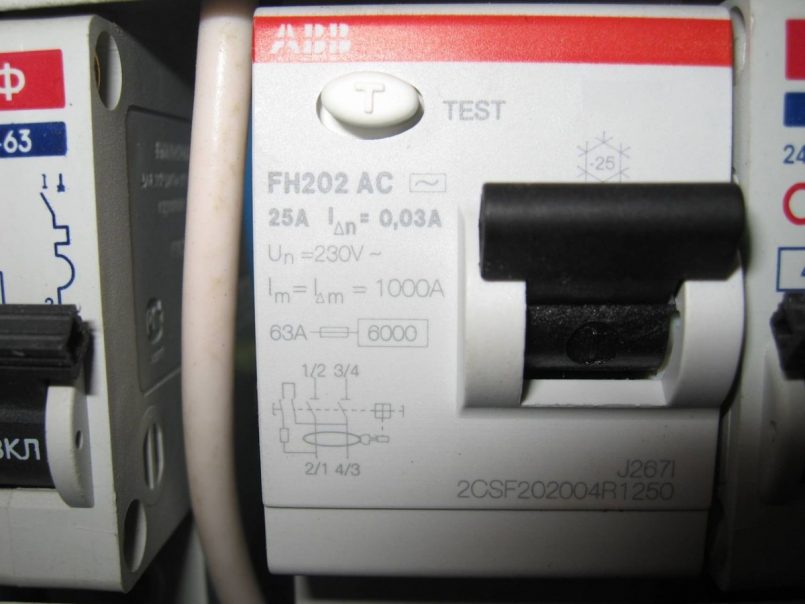

УЗО или диффавтомат? (ВДТ или АВДТ?)
Производители, с заботой о нас объединили в одном корпусе два устройства — УЗО для защиты от поражения электрическим током и автоматический выключатель для защиты от сверхтока, назвав это АВДТ — Автоматический Выключатель Дифференциального Тока. Продавцы скорее отреагируют на жаргонное название «диффавтомат». Достоинств у такого гибрида не так много — оно компактное, и оно интуитивно понятное (один рычажок, а не два). А вот недостатки есть:
-
Оно лишает гибкости проектировщиков, например поставить одно УЗО и несколько автоматов или наоборот, несколько УЗО и один автомат.
-
Оно усложняет поиск неисправности, так как обычно отсутствует индикация и сложно понять, почему оно отключилось (варианты: сработал тепловой расцепитель, электромагнитный расцепитель или электромагнит от дифференциального тока)
-
Запихивание нескольких устройств в компактный корпус всегда заставляет разработчиков идти на компромиссы.
На мой личный взгляд применение АВДТ оправдано только при апгрейде электрощитка, когда места внутри нет, а дифф. защиту хочется. Тогда можно вынуть автоматические выключатели шириной один модуль и воткнуть АВДТ шириной один модуль, и перекоммутировать провода. Щиток в таком случае расширять не придется. В остальных случаях, по моему мнению, предпочтительнее комбинация УЗО+автоматический выключатель.
Почему срабатывает УЗО – ООО “Инжпроф”
Устройство защитного отключения (далее – УЗО) выполняет функцию отключения электропитания, при возникновении утечки тока в цепи фаза-ноль.Проверить исправность УЗО необходимо, не только перед его первым применением, но и также в процессе эксплуатации.Первый способ проверки УЗО – нажать на кнопку «Тест».На кнопке «Тест» обычно изображена большая буква «Т». При нажатии кнопки «Тест» эмитируется случай утечки тока.При этом величина тестового встроенного резистора задает номинал тока утечки, который должен быть не более чем дифференциальный ток, на который рассчитано само УЗО.При нажатии на кнопку «Тест», УЗО должно сработать, если оно правильно подключено к электрической сети и исправно. Причем сработать УЗО должно не зависимо от того подключена к нему нагрузка или нет. Такой проверки в бытовых условиях вполне достаточно.Рекомендуется производить проверку УЗО примерно один раз в месяц.Если УЗО не отключается, при нажатии кнопки «Тест», оно неисправно, а именно неисправен один из его элементов.Одним из тех случаев, когда тест на УЗО не срабатывает, является неисправность механизма симуляции тока утечки. В таком случае УЗО может продолжать выполнение своей защитной функции, даже, несмотря на имеющуюся неисправность (рекомендуется заменить такое УЗО).Рассмотрим наиболее частые причины срабатывания УЗО.Ток утечки внутри УЗО. Внутри корпуса УЗО может сконденсироваться влага, которая приведет к появлению токов утечки внутри схемы УЗО.Неисправна кнопка «Тест». Часто встречающейся неисправностью нормально-открытого контакта кнопки «Тест» является «залипание», что ведет к постоянному срабатыванию УЗО.Кратковременный ток утечки. При включении мощных электроприемников, имеющих индуктивный или емкостной характер, а также импульсных блоков питания (зарядка для телефона, компьютер), УЗО может сработать.Попадание человека под напряжение. При касании человеком токоведущих частей, находящихся под рабочим напряжением, через его тело начинает проходить ток утечки на землю, который отключает УЗО.Нарушение изоляции электропроводки.Неисправен спусковой механизм. При такой неисправности, УЗО будет отключаться от вибраций и колебаний, например, при сильном закрытии двери или работе перфоратором.Схема подключения. Неправильный выбор схемы его подключения.Примеры ошибок при подключении УЗО:1) Соединение нейтрали и заземления после УЗО.Наиболее частая ошибка монтажа, когда в цепи нулевой рабочий проводник (N) соединен с какой-либо открытой частью электроустановки или с нулевым защитным проводником (PE).
2) Неполнофазное подключение УЗО.При подключении нагрузки, до УЗО, к нулевому рабочему проводнику (N) — ток нагрузки станет дифференциальным для УЗО и произойдет ложное срабатывание устройства.
3) Соединение нулевого и заземляющего проводника в розетке.Монтаж розеток, а также клеммных коробок непосредственно самой электроустановки, может сопровождаться неправильным соединением проводников.При чем, даже если в розетку ничего не подключено, УЗО все равно будет срабатывать.
4) Подключение двух УЗО с объединением нулей.Такое подключение становится причиной возникновения дифференциального тока нагрузки по отношению к обоим УЗО, что приведет к срабатыванию одного из них или обоих сразу.Включение каждого УЗО осуществляется посредством рычага управления. Если одно из УЗО перевести в активный режим, то кнопка «Тест» будет функционировать. В случае же перевода в рабочее состояние обоих УЗО, такая ошибка подключения приведет к тому, что оба УЗО отключатся, если будет нажата кнопка «Тест» на одном из них.
5) Два и более УЗО — неправильное подключение нулевых проводов.Такая ошибка монтажа станет заметна на этапе подключения электроприборов, когда все УЗО будут срабатывать одновременно.
6) Неправильное подключение фазы и нуля (фаза и ноль с разных УЗО).Эта ситуация определяет дифференциальный ток нагрузки для обоих УЗО, что и служит причиной срабатывания как одного устройства, так и двух сразу.
7) Несоблюдение полярности подключения.Такая ошибка повлечет за собой неправильную работу УЗО. В частности, кнопка «Тест» не будет функционировать, а подключение нагрузки приведет к срабатыванию устройства.
Неправильное подключение трехфазного УЗО.Такая ошибка может появиться, когда на клеммы заводятся одноименные фазы. Конечно, если предполагается работа однофазных потребителей, то такое подключение не влияет на правильное функционирование устройства.
Срабатывание узо без нагрузки
Алгоритм поиска неисправностей, помогает быстро найти причину, при срабатывании УЗО. Для надежной защиты, не забывайте ежемесячно проверять работоспособность УЗО при помощи кнопки Тест.
Нагрузка — приемники электрической энергии: светильники, электрочайник, стиральная машина, телевизор, холодильник, электроплита, теплый пол и т.п.
Питающие линии — электропроводка и распределительные коробки, выключатели и розетки.
Цепь питания нагрузки — рассматривается весь участок питания, включающий в себя, и нагрузку, и питающие линии.
Алгоритм поиска неисправностей при срабатывании УЗО
Если УЗО не включается при отключенных автоматах, это означает, что есть утечка в изоляции проводов щита или УЗО неисправно.
Если УЗО не включается при отключеннии всей нагрузки, это означает, что есть утечка в питающих линиях.
Под аббревиатурой «УЗО» понимается устройство, которое предназначено для размыкания контактов при достижении заданной величины значения дифференциального тока, что гарантирует безопасность в отношении человеческой жизни
Важно понимать, что ошибки при подключении узо чреваты серьезными последствиями
В отношении проводки, расположенной в квартире, существуют технические нормы, которые обусловливают наличие дифференциальной защиты розеточных сетей. При этом проводка обязательно должна быть трехпроводной. В то же время достаточно редко эти условия соблюдаются на практике.
В частности, преимущественно распределительные щиты оборудуются УЗО или дифференциальными выключателями типа автомат, если подключается стиральная машина, которая устанавливается в ванной комнате.
Важно
Нормы ПУЭ предполагают обязательность установки защиты от утечки токов, если тот или иной электроприемник устанавливается в ванной комнате. Поэтому специалисты, осуществляющие установку стиральной машины, монтируют в щите устройство в виде отдельного аппарата дифференциальной защиты.
В данном случае установка узо ошибки подключения должна избегать, так как это снижает уровень безопасности или приводит к неправильной работе устройства, например, оно может постоянно срабатывать.
Чтобы подключение УЗО было осуществлено правильно, изначально следует понимать принцип работы этого устройства. Подключение любого электрического устройства основано на том, что ток через фазный провод подается на прибор, а затем происходит его возврат по нулевому проводу. Теперь попробуем внести ясность в принцип, определяющий работу УЗО, и рассмотрим возможные ошибки его подключения.
Почему важно не допускать ошибки при подключении УЗО
Достаточно широко распространены ситуации, когда защитное устройство начинает работать неправильно. Например, периодически происходят отключения, которые ничем не обоснованы, то есть утечек тока нет и нагрузка не превышает допустимые параметры.
При этом основная масса людей предпочитает купить новое УЗО и не задумывается о причинах столь некорректной работы устройства этого вида.
А между тем зачастую проблема обусловливается неправильным монтажом, что и является причиной сбоев в работе. Работа электромонтажников, которые осуществляют установку УЗО, по некоторым причинам может быть произведена с ошибками, влияющими на эффективность защиты.
Исходя из этого, надо знать нюансы функционирования УЗО, чтобы ошибки при подключении узо не перешли в разряд неразрешимых проблем.
Чем грозит ошибочное подключение УЗО? Если подключение было произведено не правильно, УЗО не будет выполнять своих прямых функций, т.е. не будет реагировать на ток утечки, а также возможно присутствие ложных срабатываний при отсутствии каких, либо повреждений в сети.
Подскажите, почему УЗО срабатывает без нагрузки
Пользователь ianzzz написал.
Но думаю что УЗО должно срабатывать под высокой нагрузкой.
УЗО срабатвает на диф ток.

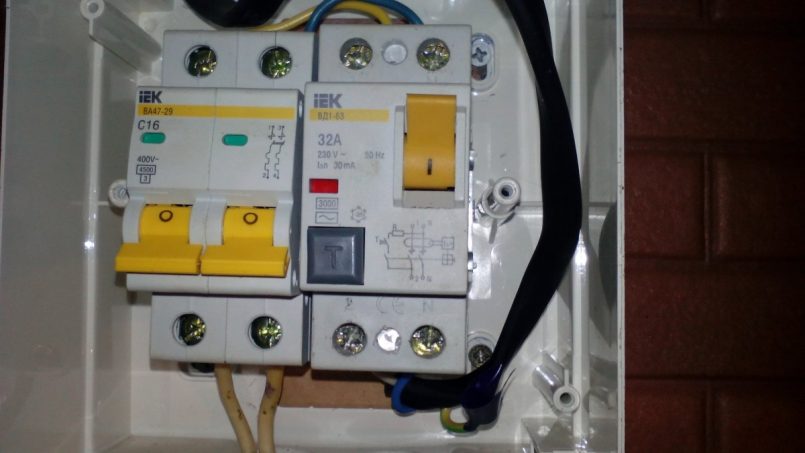

ИЭК BA47-29 C16 — это же не УЗО!
Вот даже погуглите: ‘
Китайчата, ИЭК IEK EKF DECraft не надёжные. Может автмоат глючит просто. замените на: ABB, SchneiderElectric, Legrand, Hager.
Пользователь Dale написал.
Я вот сейчас буду жостко ругаться, вплоть до бана.
А вот не надо шуметь и огнём пыхать.
Монтаж УЗО. Схема подключения.
Монтаж УЗО не представляет особой сложности. Большинство аппаратов предназначено для установки на так называемуюDINрейку. Достаточно оттянуть скобу в нижней части защитного устройства и поместить его на рейку. При отпускании скобы аппарат будет надежно зафиксирован. Проводники следует подключать, строго следуя маркировке клемм на корпусе УЗО
Фазные проводники подключают к клеммам, помеченным буквой L, а нулевой – N.Если в сети нет отдельного защитного заземляющего проводника, очень важно, чтобы защитный проводник розеток защищаемых УЗО или заземляющий корпуса электроприемников был присоединен к нулевому проводнику до устройства защитного заземления. В противном случае УЗО не будет выполнять свою функцию
Нарушение этого правила является грубейшей ошибкой и представляет большую опасность.Вообще, если вы не до конца уверены в своих знаниях и понимании вопроса, лучше доверить подключение УЗО квалифицированным специалистам.
Причины ложных срабатываний УЗО
Ложные срабатывания, когда вышибает УЗО происходят по нескольким причинам. Иногда это происходит из-за неисправного механизма кнопки ТЕСТ, с помощью которой контролируется работоспособность устройства. После нажатия через сопротивление создается искусственное замыкание вывода фазы и ввода нуля. Это приводит к появлению тока утечки и срабатыванию УЗО.
Для замыкания используется кнопка с нормально разомкнутыми контактами, иногда застревающими после нажатия. В некоторых случаях на контакты попадает пыль, накапливается в определенном количестве и становится проводником электричества.
Основным проявлением данной неисправности является мгновенное возвращение кнопки в исходное положение после включения. В этом случае выбивает УЗО без нагрузки, так же, как это бывает при серьезной утечке тока или пробитой изоляции. Поэтому диагностику следует проводить очень внимательно и перед проверкой отключить все приборы от электрической сети.
Иногда может быть неисправна сама кнопка, а точнее механизм, удерживающий ее во включенном положении. В результате ненадежной фиксации рычажок соскакивает с крепления под действием легкой вибрации даже при отсутствии нагрузки.
Причины срабатывания защитного оборудования
Разберём причины, почему срабатывает УЗО и, какие неисправности могут привести к утечке тока, от которого и защищает автоматика. На самом деле их не так уж и мало. Это:
Бытовые приборы . Неисправность может возникнуть, как в самом приборе или технике, так и при его подключении, например, в шнуре питания
Важно тщательно исследовать сам шнур и отключить прибор от сети. Если при его отключении УЗО не срабатывает, то неисправность будет именно в нём
Проводка
Замыкания или утечки тока чаще всего образуются в старых зданиях или помещениях, в которых проводку меняли давно. Если же проводка была заменена, то следует проверить узлы соединения, в которых может быть слабый контакт.
Работа УЗО . Если проверка УЗО после покупки и установки не проводилась, то причина может заключаться именно в нём. Причём, тут может быть, как неисправность автоматики, так и неверно подобранные характеристики.
Если при длительной работе автоматики УЗО и установке новых приборов начинается срабатывание и отключение питания электроцепей, то причиной может стать несоответствие характеристик. Нужно провести проверку УЗО и его характеристик, а также нагрузку всех электрических приборов.
Монтаж . При неверной установке защитного оборудования его работа может сопровождаться регулярными ложными срабатываниями
Перед подключением УЗО важно тщательно проверить правильность всех действий. Электросеть
Во время монтажа электрик мог замкнуть «ноль» и «землю», мотивируя уменьшением опасности удара током
Электросеть. Во время монтажа электрик мог замкнуть «ноль» и «землю», мотивируя уменьшением опасности удара током
На самом деле, это не соответствует действительности и также может привести к срабатыванию автоматики. В этом случае ответом на вопрос, почему выбивает УЗО, будет неверное формирование электроцепей.
Влияние погоды . На автоматику влияют погодные условия, которые могут, как «выбить» автомат, так и не дать ему отключиться в случае замыкания. Отсутствие срабатывания относится к понижению температуры, а именно, в холодное время и при пониженной температуре микросхемы автоматики переохлаждаются и не реагируют на угрозу.
Влага
Влага может быть, как на улице, так и в помещении и, перед тем, как проверять УЗО, важно обезопасить себя от удара током. Повышенная влажность значительно увеличивает потери тока, от которых и срабатывает УЗО
Защищать при этом от влажности необходимо, как само оборудование, так и электропроводку в помещении и точки подключения.
Если УЗО установлено на улице или в помещении с повышенной влажностью, важно будет защитить его от пагубного влияния среды. Для этого можно использовать плёнку, резину или же специальные шкафы, в которые влага не попадает. Молния
При отсутствии громоотвода и слабых защитных средствах удар молнии может вызвать резкую утечку тока
Молния . При отсутствии громоотвода и слабых защитных средствах удар молнии может вызвать резкую утечку тока
При этом защитное оборудование УЗО не всегда успевает сработать, поэтому важно заблаговременно позаботиться о защите в подобной ситуации. Торопливость
Причиной срабатывания автоматики может стать желание провести быструю проверку сразу после монтажа и организации электропитания для помещения
Торопливость. Причиной срабатывания автоматики может стать желание провести быструю проверку сразу после монтажа и организации электропитания для помещения
В такой ситуации ещё не засохший раствор или шпаклёвка выступают в качестве проводника и увеличивают потери тока, вызывая срабатывание автоматики. Лучше всего, если проверка УЗО будет проводиться, хотя бы через несколько часов после всех монтажных работ.
