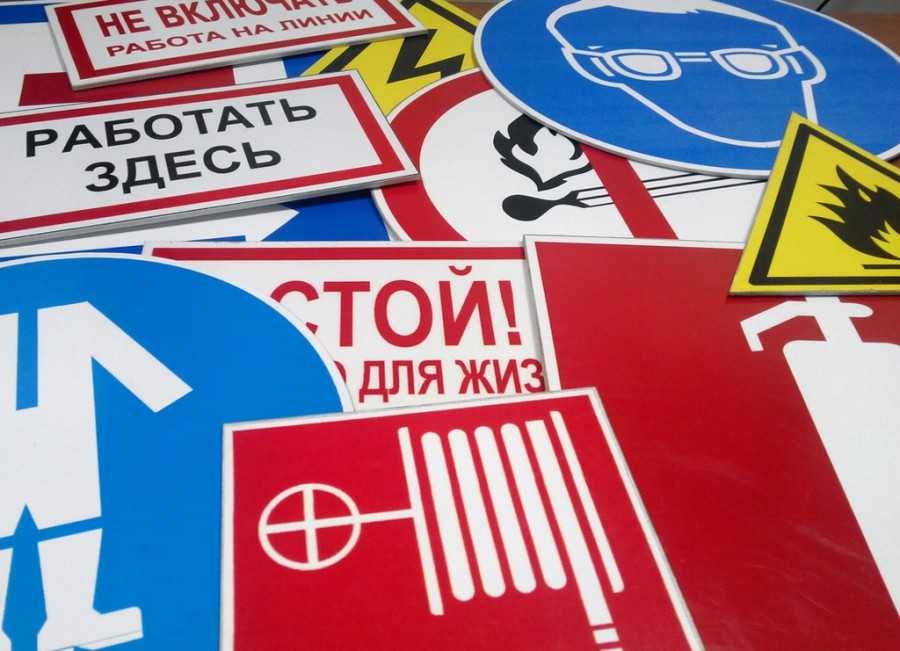

Виды плакатов и знаков по электробезопасности и их функции. виды плакатов и знаков по электробезопасности и их функции осторожно высокое напряжение знак распечатать на а4

Указательные и предписывающие знаки электробезопасности

Когда нужно сообщить о конкретном месте, где можно проводить работы, о состоянии электроустановки, используют такого рода знаки:

• «Работать здесь!». Непосредственное указание, где рекомендуется находиться в процессе выполнения каких-либо работ.
• «Заземлено». Характеристика состояния оборудования. Знак электробезопасности поясняет, что электроустановка – заземлена.
• «Подключено». Сообщение о том, что на контакты ввода подается электрический ток. И влезать без отключения, ремонтировать нельзя!
• «Токоведущие части». Сообщение о конкретных элементах электроустановки, которые находятся под напряжением.
• «Вращающиеся механизмы». Такие знаки используются для обозначения опасной зоны вращения стационарных станков – фрезерных, токарных, шлифовальных.
• «Высокое напряжение. Не открывать!». Этот знак можно отнести к предупреждающим. Но он также несет в себе указание на то, что нельзя делать, предписывает определенные рамки поведения, выходить за которые категорически нельзя.
• «Линия находится под напряжением». Характеризуется состояние ЛЭП в данный момент.
• «Влезать здесь!». Указатель, куда нужно подыматься, чтобы добраться до своего рабочего места.
• «Подыматься здесь!». Как и предыдущий знак, направляет по безопасному маршруту.
• «Идти сюда!». Знак указывает направление движения, которому нужно следовать в процессе перемещения по опасной территории.

Размеры таблички для знака– 100х100 или 80х200. Обычно это надпись черного цвета внутри прямоугольника на белом фоне.

Таким образом, понимая, о чем говорит нам попавшаяся на глаза табличка, можно сохранить себе жизнь и здоровье, не влезть туда, куда не надо. Электричество – невидимо, тем не менее имеет такую же опасность как землетрясение, наводнение, сильные порывы ветра

И нужно всегда соблюдать осторожность при взаимодействии с ним.

Наши предложения

Наши возможности позволяют принимать заказы на большое количество знаков. В зависимости от области применения, предупреждающие знаки по электробезопасности могут быть выполнены из материалов с различной степенью прочности.
Если предполагается маркировать опасные зоны во внутренних помещениях, где знаки не будут подвергаться атмосферным воздействиям и температурным перепадам, целесообразнее использовать самоклеющуюся пленку. Этот вид маркировки может быть выполнен в масштабах, когда равносторонний треугольник имеет длины сторон:

1. 50 мм
2. 100 мм
3. 150 мм
4. 200 мм
5. 250 мм
6. 300 мм

Эти размеры предусмотрены государственными и международными стандартами и используются также для наружных предупреждающих знаков.

Наружные варианты мы предлагаем в следующих вариантах: на негорючем жестком пластике ПВХ, толщиной от 1,5 до 2 мм, а также — на металлической основе из оцинкованной стали. Металлический знак имеет закругленные углы и загнутые края, а также, при необходимости, скобу с тыльной стороны (на алюминиевых заклепках или приваренное точечной сваркой).

Дополнительные возможности

Принимая заказ, наши специалисты составляют подробное ТЗ, где указывают не только технические параметры, но и другие пожелания заказчика. Сюда относятся, например, кронштейны и стойки, нанесение флуоресцентного слоя или использование светоотражающей пленки, вместо обычной цветной самоклейки.

Кроме стандартного знака, мы принимаем заказы на плакаты, таблички и щиты, информирующие о расположении электроразводки или предупреждающие об опасности несанкционированных работ в районе линий высоковольтной передачи.

В этом случае в графическом редакторе составляется пилотный макет, который после одобрения заказчиком запускается на режущий плоттер. Весь процесс выполняется с высокой точностью, благодаря новым технологиям переноса цифрового изображения на графопостроитель. Количество экземпляров на один заказ неограниченно.

О самом знаке

Знак «Опасность поражения электрическим током» представляет собой пиктограмму молнии или зигзага черного цвета на желтом фоне. Молния направлена сверху вниз, из вершины равностороннего треугольника к его основанию. Треугольник имеет скругленные или острые края, окантованные черным цветом.

Международные стандарты предусматривают также предостерегающую надпись: «осторожно, высокое напряжение» или, «осторожно, электрическое напряжение». Мы предлагаем как стандартный вариант без надписи, так и оба приведенных варианта, где изображение сопровождается текстом. Знаки, устанавливаемые у входа, предупреждают, что их действие распространяется на всю территорию

Они должны быть хорошо видны в любое время суток, поэтому допускается использование светоотражающей или флуоресцентной пленки

Знаки, устанавливаемые у входа, предупреждают, что их действие распространяется на всю территорию. Они должны быть хорошо видны в любое время суток, поэтому допускается использование светоотражающей или флуоресцентной пленки.

Цена заказа зависит от материала и параметров знака.

Электрический ток является источником повышенной опасности, поэтому все действия на энергоустановках и линиях должны проводиться с соблюдением мер предосторожности от внезапного включения агрегатов и подачи питания. Для исполнения функций по оповещению рабочих или других лиц о проводимом ремонте на щиток или магистраль устанавливаются плакаты и знаки электробезопасности, которые должны быть определенного размера и содержания. В данной теме рассмотрены виды таких плакатов, их назначение и размеры, а также сферы применения и принципы, по которым они делятся на группы

В данной теме рассмотрены виды таких плакатов, их назначение и размеры, а также сферы применения и принципы, по которым они делятся на группы.

Классификация информационных плакатов и знаков

Пожалуй, самым распространённым изречением является «не влезай, убьёт!», и чаще всего эта надпись дополняется устрашающей картинкой – черепом, пробитым молнией. Вообще, плакаты и знаки электробезопасности отличаются своим видовым разнообразием, поэтому их принято делить на несколько групп.

По принципу установки они бывают, как переносными, так и стационарными, а по назначению, их принято классифицировать на несколько групп:

1. Предупреждающие знаки. «Сигнализируют» о том, что на небольшом расстоянии расположено электрооборудование, тесный контакт с которым может стать причиной получения электротравмы.
2. Запрещающие. Такие плакаты предупреждают, что есть риск попасть под действие напряжения. Нередко запрещающие таблички можно обнаружить на корпусах электрооборудования.
3. Указывающие. Обычно устанавливаются там, где требуется точно показать расположение переносного заземления (место заземления на электроустановке).
4. Предписывающие. Указывают на то, что все работы необходимо производить с полным соблюдением правил техники безопасности.

Рекомендуется применять плакаты и знаки безопасности, изготовленные из пластика, являющегося диэлектриком. Если же токоведущие элементы электроустановок находятся на некотором удалении, то разрешается использовать металлические таблички. Надписи на плакаты и знаки по электробезопасности наносятся красками, способными выдержать воздействие агрессивных сред: ультрафиолета, температурных перепадов, высокой влажности. Примечательно, что теперь нужные знаки через трафарет рисуются редко, поскольку на смену устаревшим способам пришли новые, подразумевающие наклеивание плёнки с уже готовым изображением. При необходимости, следует позаботиться о подсветке.

Вспомогательные таблички

Они предназначены, прежде всего, для информирования. Самой распространённой и хорошо известной вспомогательной табличкой является «Посторонним вход воспрещён». Кроме того, когда речь идёт о ремонте и эксплуатации электроустановок, то могут быть использованы такие таблички, как «380 В», «Оборудование в работе», «Кабель под напряжением», «Кабели высокого напряжения», «Охранная зона линии электропередачи», «Деление сети. Кабель под напряжением» и пр.

Запрещающие знаки и плакаты

Чтобы исключить случайную подачу напряжения при осуществлении осмотра и ремонта электрооборудования используются запрещающие знаки и плакаты по электробезопасности. К подобного рода «информаторам» относятся:

1. Плакат «Опасно! Без средств защиты не входить!». Является предупреждением, что человек входит в зону действия электрического поля, и чтобы ему войти, нужно озаботиться наличием электрозащитных средств.
2. «Высокое напряжение. Опасно для жизни!» — знак по электробезопасности, указывающий на фактор, способный стать угрозой для жизни человека.
3. Плакат «Не включать! Работают люди!». «Информатор» относится к разряду нестационарных, и эта надпись подразумевает, что в текущий момент времени подавать напряжение строжайше запрещен. Где вывешивается плакат «Не включать! Работают люди!»? На любые органы управления коммутационных аппаратов. Это делается для того чтобы предотвратить подачу напряжения, а кроме того, данный знак устанавливается возле снятых предохранителей.
4. Плакат «Работа под напряжением. Повторно не включать». Означает, что не следует второй раз включать выключатели ВЛ, если они уже были отключены. Данные плакаты вывешиваются, когда производятся ремонтные работы под напряжением. Место расположения – ключи управления.
5. Плакат «Не включать! Работа на линии». Указывает на то, что подавать напряжение на линию запрещено. «Информатор» относится к разряду переносных и вывешивается на приводах управления или ключах.

Виды знаков эл. безопасности по ГОСТ

Существует разделение знаков безопасности на следующие группы:

• запрещающие;
• предупреждающие;
• предписывающие;
• указательные.

Эта классификация установлена ГОСТ 12.4.026-2015.

Запрещающие предполагают полное ограничение на какие-либо действия, которые могут принести вред работникам, находящимся в зоне электроустановок и проводящим там какие-либо действия. Также они запрещают работать или проводить какие-либо манипуляции без средств защиты внутри некоторых помещений и установок.

Запрещающий

Предупреждающие служат для обозначения возможных опасностей не только для здоровья человека, но и для жизни, а также о вредных производственных факторах

Они выполняют следующую задачу: усилить внимание либо предупредить работников и посторонних лиц об объекте, являющемся потенциально опасными. Несоблюдение специальных мер безопасности может привести к непоправимым последствиям, получению тяжёлых увечий, травм либо даже к летальному исходу. К сведению! Знак «Опасное напряжение» является типичным примером предупреждающего знака

Он носит постоянный характер. Пример переносного плаката: «Испытания — опасно для жизни!»

К сведению! Знак «Опасное напряжение» является типичным примером предупреждающего знака. Он носит постоянный характер. Пример переносного плаката: «Испытания — опасно для жизни!».

Обслуживающий персонал издалека должен заметить предупреждающий знак. Иногда для пояснения они дополняют предупреждающими табличками по электробезопасности в виде прямоугольника.

Предупреждающие

В знаках электробезопасности молнией по госту обозначается наличие напряжения в сети. Пример запрещающего плаката: «НЕ ВКЛЮЧАТЬ! Работают люди». Запрещающий плакат имеет форму прямоугольника и подвешивается на ручках и рычагах, подающих напряжение.

Предписывающие нужны для выделения безопасных мест, в которых можно производить ремонт либо профилактику электрооборудования. Их назначением также является указание безопасного прохода к зоне, где проводятся манипуляции. Пример переносного предписывающего плаката: «Работать здесь».

Предписывающие

Цель указательных: показать местонахождение электрооборудования и устройств, в которых требуется строгое соблюдение правил техники безопасности.

Указательный

Важно! Иногда допускается использовать одновременно сразу две таблички: запрещающую и указательную. Тогда второй всегда располагается выше, чем первый. Таблица наглядно показывает распределение знаков по группам:

Таблица наглядно показывает распределение знаков по группам:

Последние статьи

• 10 лучших научно-фантастических фильмов, которые произвели настоящий фурор сегодня, 17:31

• Почему считается, что хороший художник должен быть бедным и несчастным сегодня, 16:15

• Как удалось Алёне Хмельницкой подружиться с новой женой бывшего мужа, и Что сегодня делает её счастливой сегодня, 14:35

• Как сложилась судьба обаятельного блондина из комедии «Семь невест ефрейтора Збруева» : Семен Морозов сегодня, 13:05

• 8 лучших постановок XXI века, которые можно посмотреть онлайн сегодня, 11:37

• Как известный певец Юлиан оказался в монастыре сегодня, 10:04

• Почему королева эпизода 1960-х полжизни провела в забвении и одиночестве: Сломанная судьба Жанны Сухопольской сегодня, 08:45

• Как броненосец «Потемкин» стал кораблем революции, и Откуда на корабле взялся красный флаг 13.09.2020, 22:24

• Как великие живописцы изображали на своих картинах разные психологические темпераменты 13.09.2020, 19:34

• 10 сериалов, которые помогут лучше узнать историю России 13.09.2020, 17:30

Все статьи

Предписывающие

Этот вид надписей и табличек указывает на четко определенное место выполнения комплекса ремонтных и профилактических работ в различных системах электрических установок, а также на совершенно безопасные подходы к этому оборудованию. В комплект таких изделий для обеспечения электробезопасности входят следующий плакаты.

1. Данный плакат указывает персоналу и заинтересованным лицам о месте проведения профилактических и ремонтных работ с электрическими установками и оборудованием. Устанавливается непосредственно на месте выполнения работ.
2. Этот знак информирует персонал, как безопаснее добраться для проведения каких-либо работ с электрическим оборудованием. Чаще всего устанавливается в проходах и на лестницах.

Предписывающие знаки, как правило, используются при строительстве различных объектов систем энергоснабжения.

Предупреждающие знаки

Код знака
Цветографическое изображение
Смысловое значение
Место размещения (установки) и рекомендации по применению

W 01

Пожароопасно. Легковоспламеняющиеся вещества
Использовать для привлечения внимания к помещениям с легковоспламеняющимися веществами.На входных дверях, дверцах шкафов, емкостях и т.д.

W 02

Взрывоопасно
Использовать для привлечения внимания к взрывоопасным веществам, а также к помещениям и участкам.На входных дверях, стенах помещений, дверцах шкафов и т.д.

W 03

Опасно. Ядовитые вещества
В местах хранения, выделения, производства и применения ядовитых веществ

W 04

Опасно. Едкие и коррозионные вещества
В местах хранения, выделения, производства и применения едких и коррозионных веществ

W 05

Опасно. Радиоактивные вещества или ионизирующее излучение
На дверях помещений, дверцах шкафов и в других местах, где находятся и применяются радиоактивные вещества или имеется ионизирующее излучениеДопускается применять знак радиационной опасности по ГОСТ 17925

W 06

Опасно
Возможно падение груза
Вблизи опасных зон, где используется подъемно-транспортное оборудование, на строительных площадках, участках, в цехах, мастерских и т.п.

W 07

Внимание. Автопогрузчик
В помещениях и участках, где проводятся погрузочно-разгрузочные работы

W 08

Опасность поражения электрическим током
На опорах линий электропередачи, электрооборудовании и приборах, дверцах силовых щитков, на электротехнических панелях и шкафах, а также на ограждениях токоведущих частей оборудования, механизмов, приборов

W 09

Внимание
Опасность (прочие опасности)
Применять для привлечения внимания к прочим видам опасности, не обозначенной настоящим стандартом. Знак необходимо использовать вместе с дополнительным знаком безопасности с поясняющей надписью

W 10

Опасно. Лазерное излучение
На дверях помещений, оборудовании, приборах и в других местах, где имеется лазерное излучение

W 11

Пожароопасно. Окислитель
На дверях помещений, дверцах шкафов для привлечения внимания на наличие окислителя

W 12

Внимание. Электромагнитное поле
На дверях помещений, оборудовании, приборах и в других местах, где действуют электромагнитные поля

W 13

Внимание

Магнитное поле
На дверях помещений, оборудовании, приборах и в других местах, где действуют магнитные поля

W 14

Осторожно. Малозаметное препятствие
В местах, где имеются малозаметные препятствия, о которые можно споткнуться

W 15

Осторожно

Возможность падения с высоты
Перед входом на опасные участки и в местах, где возможно падение с высоты

W 16

Осторожно. Биологическая опасность (Инфекционные вещества)
В местах хранения, производства или применения вредных для здоровья биологических веществ

W 17

Осторожно. Холод
На дверцах холодильников и морозильных камер, компрессорных агрегатах и других холодильных аппаратах

W 18

Осторожно. Вредные для здоровья аллергические (раздражающие) вещества
В местах хранения, производства или применения вредных для здоровья аллергических (раздражающих) веществ

W 19

Газовый баллон
На газовых баллонах, складах и участках хранения и применения сжатых или сжиженных газов.Цвет баллона: черный или белый, выбирается по ГОСТ 19433

W 20

Осторожно. Аккумуляторные батареи
В помещениях и на участках изготовления, хранения и применения аккумуляторных батарей

W 22

Осторожно. Режущие валы
На участках работ и оборудовании, имеющем незащищенные режущие валы, например на деревообрабатывающем, дорожном или сельскохозяйственном оборудовании

W 23

Внимание. Опасность зажима
На дверцах турникетов и шлагбаумах

W 24

Осторожно. Возможно опрокидывание
На дорогах, рампах, складах, участках, где возможно опрокидывание внутризаводского транспорта

W 25

Внимание. Автоматическое включение (запуск) оборудования
На рабочих местах, оборудовании или отдельных узлах оборудования с автоматическим включением

W 26

Осторожно. Горячая поверхность
На рабочих местах и оборудовании, имеющем нагретые поверхности

W 27

Осторожно. Возможно травмирование рук
На оборудовании, узлах оборудования, крышках и дверцах, где возможно получить травму рук

W 28

Осторожно. Скользко
На территории и участках, где имеются скользкие места

W 29

Осторожно. Возможно затягивание между вращающимися элементами
На рабочих местах и оборудовании, имеющем вращающиеся элементы, например, на валковых мельницах

W 30

Осторожно. Сужение проезда (прохода)
На территориях, участках, в цехах и складах, где имеются сужения прохода (проезда) или присутствуют выступающие конструкции, затрудняющие проход (проезд)

Знаки безопасности электрических установок

27.10.2016

В современном мире участились случаи чрезвычайных ситуаций, связанных с электричеством, которые приводят к серьезным травмам.

И это происходит не из-за того, что нас не предупреждают о наличии каких-либо высоковольтных устройств вблизи, а потому, что мы не замечаем знаки безопасности в силу невнимательности.

На самом деле мы живем в окружении большого количества предупреждающих обозначений, связанных не только с электричеством. Осталось только придавать им особое значение и знать их расшифровку.

Знаки безопасности бывают нескольких видов: предупреждающие, запрещающие, предписывающие, указательные. По принципу монтажа бывают как переносными, так и статичными.

Предупреждающие знаки

Обратите внимание

Цель таких плакатов – предупреждение о нахождении на близком расстоянии токоведущих элементов под сильным напряжением. Размеры плакатов постоянные – 280*210 мм.

К предупреждающим знакам относятся:

“СТОЙ. НАПРЯЖЕНИЕ”: предупреждение о возможном поражении током. Используется в мощных электроустановках как электростанций, так и подстанций.

Также такой знак нередко размещается на ограждениях временного типа вблизи токоведущих частей в закрытых распределительных устройствах, при загораживании проходов в запрещенные зоны, а также на камерах, соседствующих с рабочими местами.

В открытых распределительных устройствах такие плакаты применяются при совершении работ с земли. Они вывешиваются на канатах, определяющих рабочее место, или же на ближайших к токоведущим элементам конструкциях.

“НЕ ВЛЕЗАЙ. УБЬЕТ!”: предупреждение о существующей опасности при подъеме по конструкциям, которые ведут к токоведущим элементам. Располагаются такие знаки на объектах, соседствующих с предназначенным для подъема персонала сооружением.

“ИСПЫТАНИЕ. ОПАСНО ДЛЯ ЖИЗНИ”: предупреждение о возможном поражении током во время проведения каких-либо испытаний при высоком напряжении. Вывешиваются такие знаки в подготовительный к проведению испытаний период на устройствах и ограждениях токоведущих частей.

Запрещающие знаки

Роль запрещающих плакатов заключается в полном запрете совершения каких-либо действий, связанных с коммутационными устройствами. Размер таких изображений – 240*130 мм или 80*50 мм.

“НЕ ВКЛЮЧАТЬ. РАБОТАЮТ ЛЮДИ”: запрет на подачу напряжения к рабочему месту. Применяется в электрических установках, напряжение которых может быть как меньше, так и больше 1000 В. Размещаются такие знаки на следующих объектах:

• приводы разъединителей;
• приводы отделителей;
• приводы выключателей нагрузки;
• ключи и кнопки дистанционного управления;
• коммутационная аппаратура: автоматы, рубильники, выключатели (не более 1000 В).

“НЕ ВКЛЮЧАТЬ. РАБОТА ЛИНИИ”: обозначение запрета на подачу напряжения на рабочую линию. Сфера применения аналогична предыдущему знаку. Отличие заключается в том, что размещение плакатов происходит на коммутационных аппаратах, которые при ошибке подают напряжение на воздушные и кабельные линии.

“НЕ ОТКРЫВАТЬ. РАБОТАЮТ ЛЮДИ”: запрет на проникновение в рабочую зону сжатого воздуха или газа. Используется в электрических установках электростанций/подстанций. Развешиваются такие знаки на вентилях и рычагах, которые находятся на воздуховодах и пневматических приводах.

При случайном открытии данных конструкций может произойти подача сжатого воздуха в рабочую зону или же вовсе приведение в действие выключателей/разъединителей. Также плакаты располагаются на различных трубопроводах (водородных, углекислотных и пр.

), которые могут причинить колоссальный вред, если их ошибочно откроют.

Предписывающие знаки

Роль данных плакатов состоит в указании персоналу безопасных мест для работы. Выпускаются такие знаки в двух вариантах размеров: 250*250 мм и 100*100 мм.

“РАБОТАТЬ ЗДЕСЬ”: прямое указание на рабочее место. Сфера применения – электроустановки электростанций/подстанций. Вывешивается такой плакат непосредственно на рабочем месте, а также в открытых распределительных устройствах в области прохода за ограждение.

“ВЛЕЗАТЬ ЗДЕСЬ”: указание на безопасный путь подъема на рабочее место, находящееся на высоте.

Указательный плакат

“ЗАЗЕМЛЕНО”: обозначение недопустимости подачи напряжения в область заземленного участка электрической установки. Такие плакаты выпускаются в двух размерных вариантах: 240*130 или 80*50 мм.

Размещаются такие знаки на приводах разъединителей, отделителей, выключателей нагрузки. Ведь именно при их случайном включении подается напряжение на заземленную часть электроустановки.

Кроме того, плакат “ЗАЗЕМЛЕНО” вывешивается на кнопках и ключах дистанционного управления.

Материалы знаков безопасности

Все знаки и таблички, которые представлены на нашем сайте, изготавливаются (как минимум) 3-мя способами на различных материалах с возможностью выбора размеров:

САМОКЛЕЯЩАЯСЯ ПЛЁНКАУзнать больше

ПЛАСТИК ПВХУзнать больше

МЕТАЛЛУзнать больше

СВЕТООТРАЖАЮЩИЕ МАТЕРИАЛЫУзнать больше

ФОТОЛЮМИНЕСЦЕНТНЫЕ МАТЕРИАЛЫУзнать больше

Выводы и полезное видео по теме

Варианты плакатов и знаков:

https://youtube.com/watch?v=3Rbky62yfL4

Образцы применения:

https://youtube.com/watch?v=SRgH9iT1xc4

Использование средств защиты – необходимое требование ТБ, благодаря которому сохраняется здоровье людей, ликвидируется риск поражения электротоком. Яркие, размещенные в нужных местах плакаты дают возможность быстро понять, что можно или нельзя предпринимать, где именно работать, что конкретно делать.

Пренебрегать ими не стоит хотя бы в целях сохранения собственной жизни.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте фото по теме статьи. Расскажите о своем опыте в использовании плакатов как средств безопасности. делитесь полезными сведениями, которые пригодятся посетителям сайта.

Похожие записи:

Фонарь заднего хода Как определить реактивную мощность трехфазного асинхронного двигателя Осторожно, amoled-экран! всё, что нужно знать о вреде мерцания и шим Паяльная паста: изготовление в домашних условиях. виды состава и правила использования Какие свойства стабилитрона оцениваются дифференциальным сопротивлением Внешняя разводка электрики
