Маркировка конденсаторов с помощью численно-буквенного кода.
Маркировка конденсаторов может указывать на следующие параметры: Тип конденсатора, его номинальную емкость, допустимое отклонение емкости, Температурный Коэффициент Емкости(ТКЕ), номинальное напряжение работы.
Порядок маркировки может быть разным — первой строкой может стоять номинальное напряжение, ТКЕ или фирменный знак производителя. ТКЕ может отсутствовать вовсе, номинальное напряжение тоже указываются не всегда! Практически всегда имеется маркировка номинальной емкости. Что касается емкости, то имеются различные способы ее знаковой кодировки. 1. Маркировка емкости с помощью трех цифр. При такой маркировке первые две цифры указывают на значение емкости в пикофарадах, а последняя на разрядность, т. е. количество нулей, которых к первым двум цифрам необходимо добавить. Но если последняя цифра — «9» происходит деление на 10.
| Код | Емкость(пФ) | Емкость(нФ) | Емкость(мкФ) |
| 109 | 1,0(пФ) | 0,001(нФ) | 0,000001(мкФ) |
| 159 | 1,5(пФ) | 0,0015(нФ) | 0,0000015(мкФ) |
| 229 | 2,2(пФ) | 0,0022(нФ) | 0,0000022(мкФ) |
| 339 | 3,3(пФ) | 0,0033(нФ) | 0,0000033(мкФ) |
| 479 | 4,7(пФ) | 0,0047(нФ) | 0,0000047(мкФ) |
| 689 | 6,8(пФ) | 0,0068(нФ) | 0,0000068(мкФ) |
| 100 | 10(пФ) | 0,01(нФ) | 0,00001(мкФ) |
| 150 | 15(пФ) | 0,015(нФ) | 0,000015(мкФ) |
| 220 | 22(пФ) | 0,022(нФ) | 0,000022(мкФ) |
| 330 | 33(пФ) | 0,033(нФ) | 0,000033(мкФ) |
| 470 | 47(пФ) | 0,047(нФ) | 0,000047(мкФ) |
| 680 | 68(пФ) | 0,068(нФ) | 0,000068(мкФ) |
| 101 | 100(пФ) | 0,1(нФ) | 0,0001(мкФ) |
| 151 | 150(пФ) | 0,15(нФ) | 0,00015(мкФ) |
| 221 | 220(пФ) | 0,22(нФ) | 0,00022(мкФ) |
| 331 | 330(пФ) | 0,33(нФ) | 0,00033(мкФ) |
| 471 | 470(пФ) | 0,47(нФ) | 0,00047(мкФ) |
| 681 | 680(пФ) | 0,68(нФ) | 0,00068(мкФ) |
| 102 | 1000(пФ) | 1(нФ) | 0,001(мкФ) |
| 152 | 1500(пФ) | 1,5(нФ) | 0,0015(мкФ) |
| 222 | 2200(пФ) | 2,2(нФ) | 0,0022(мкФ) |
| 332 | 3300(пФ) | 3,3(нФ) | 0,0033(мкФ) |
| 472 | 4700(пФ) | 4,7(нФ) | 0,0047(мкФ) |
| 682 | 6800(пФ) | 6,8(нФ) | 0,0068(мкФ) |
| 103 | 10000(пФ) | 10(нФ) | 0,01(мкФ) |
| 153 | 15000(пФ) | 15(нФ) | 0,015(мкФ) |
| 223 | 22000(пФ) | 22(нФ) | 0,022(мкФ) |
| 333 | 33000(пФ) | 33(нФ) | 0,033(мкФ) |
| 473 | 47000(пФ) | 47(нФ) | 0,047(мкФ) |
| 683 | 68000(пФ) | 68(нФ) | 0,068(мкФ) |
| 104 | 100000(пФ) | 100(нФ) | 0,1(мкФ) |
| 154 | 150000(пФ) | 150(нФ) | 0,15(мкФ) |
| 224 | 220000(пФ) | 220(нФ) | 0,22(мкФ) |
| 334 | 330000(пФ) | 330(нФ) | 0,33(мкФ) |
| 474 | 470000(пФ) | 470(нФ) | 0,47(мкФ) |
| 684 | 680000(пФ) | 680(нФ) | 0,68(мкФ) |
| 105 | 1000000(пФ) | 1000(нФ) | 1,0(мкФ) |
2. Второй вариант — маркировка производится не в пико, а в микрофарадах, причем вместо десятичной точки ставиться буква µ.
| Код | Емкость(мкФ) |
| µ1 | 0,1 |
| µ47 | 0,47 |
| 1 | 1,0 |
| 4µ7 | 4,7 |
| 10µ | 10,0 |
| 100µ | 100,0 |
3.Третий вариант.
| Код | Емкость(мкФ) |
| p10 | 0,1пФ |
| Ip5 | 0,47пФ |
| 332p | 332пФ |
| 1HO или 1no | 1нФ |
| 15H или 15no | 15,0нФ |
| 33H2 или 33n2 | 33,2нФ |
| 590H или 590n | 590нФ |
| m15 | 0,15МкФ |
| 1m5 | 1,5мкФ |
| 33m2 | 33,2мкФ |
| 330m | 330мкФ |
| 10m | 10,0мкФ |
У советских конденсаторов вместо латинской «р» ставилось «п».
Допустимое отклонение номинальной емкости маркируется буквенно, часто буква следует за кодом определяющим емкость(той же строкой).
| Буквенное обозначение | Допуск(%) |
| B | ± 0,1 |
| C | ± 0,25 |
| D | ± 0,5 |
| F | ± 1 |
| G | ± 2 |
| J | ± 5 |
| K | ± 10 |
| M | ± 20 |
| N | ± 30 |
| Q | -10…+30 |
| T | -10…+50 |
| Y | -10…+100 |
| S | -20…+50 |
| Z | -20…+80 |
Далее, может следовать(а может и отсутствовать!) маркировка Температурного Коэффициента Емкости(ТКЕ). Для конденсаторов с ненормируемым ТКЕ кодировка производится с помощью букв.
| Допуск при -60²…+85²(%) обозначение | Буквенный код |
| ± 10 | B |
| ± 20 | Z |
| ± 30 | D |
| ± 50 | X |
| ± 70 | E |
| ± 90 | F |
Конденсаторы с линейной зависимостью от температуры.
| ТКЕ(ppm/²C) | Буквенный код |
| 100(+130….-49) | A |
| 33 | N |
| 0(+30….-47) | C |
| -33(+30….-80) | H |
| -75(+30….-80) | L |
| -150(+30….-105) | P |
| -220(+30….-120) | R |
| -330(+60….-180) | S |
| -470(+60….-210) | T |
| -750(+120….-330) | U |
| -500(-250….-670) | V |
| -2200 | K |
Далее следует напряжение в вольтах, чаще всего — в виде обычного числа. Например, конденсатор на этой картинке промаркирован двумя строчками. Первая(104J) — означает, что его емкость составляет 0,1мкФ(104), допустимое отклонение емкости не превышает ± 5%(J). Вторая(100V) — напряжение в вольтах.
Кроме того, напряжение конденсаторов может быть так же, закодировано с помощью букв(см. таблицу ниже).
| Напряжение (В) | Буквеный код |
| 1 | I |
| 1,6 | R |
| 3,2 | A |
| 4 | C |
| 6,3 | B |
| 10 | D |
| 16 | E |
| 20 | F |
| 25 | G |
| 32 | H |
| 40 | C |
| 50 | J |
| 63 | K |
| 80 | L |
| 100 | N |
| 125 | P |
| 160 | Q |
| 200 | Z |
| 250 | W |
| 315 | X |
| 400 | Y |
| 450 | U |
| 500 | V |
История создания суперконденсатора
В 1957 году американской фирмой General Electric был запатентован конденсатор с двойным электрическим слоем и пористыми угольными электродами. Концепция патента заключалась в том, что накопление электрического потенциала происходило в угольных порах.
Однако уже в 1966 году фирма из штата Огайо SOHIO получила патент на ионистор, скапливающий заряд в двойном электрическом слое. В 1971 году фирма NEC, перекупившая патент у SOHIO, стала производить изделия под названием Суперконденсатор (Supercapacitor).
В 1978 году японский производитель радиотехники Panasonic заполнил рынок ионисторами под названием Золотой конденсатор (Gold capacitor). В этом же году в СССР были разработаны и изготовлены первые суперконденсаторы ёмкостью от 0,1 до 50 фарад.
Конструкция и принцип работы
Простейшим конденсатором являются две металлические пластины, разделённые диэлектриком. Выступать в качестве диэлектрика может воздушное пространство между пластинами. Модель такого устройства изображена на рис. 2.

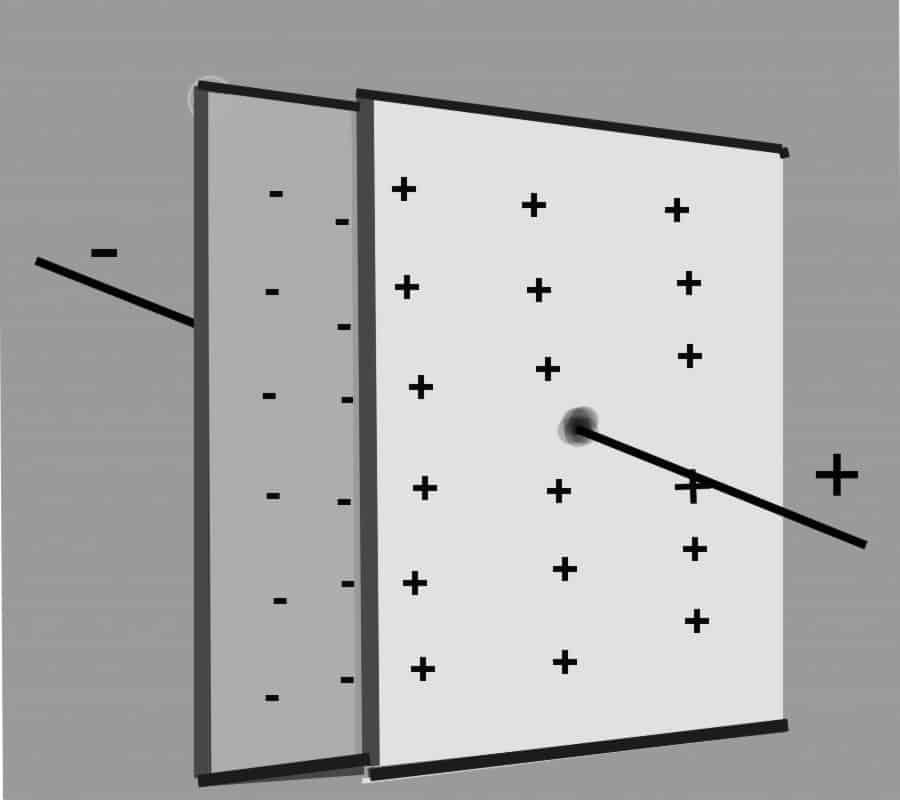

Рис. 2. Модель простейшего конденсаторного устройства
Если на конструкцию подать постоянное напряжение, то образуется кратковременная замкнутая электрическая цепь. На каждой металлической пластине сконцентрируются заряды, полярность которых будет соответствоать полярности приложенного тока. По мере накопления зарядов ток будет ослабевать, и в определенный момент цепь разорвётся. В нашем случае это произойдёт молниеносно.
При подключении нагрузки накопленная энергия устремится через нагрузочный элемент в обратном направлении. Произойдёт кратковременный всплеск электрического тока в образованной цепи. Количество накапливаемых зарядов (ёмкость, C) прямо зависит от размеров пластин.
Конструкции современных конденсаторов отличаются от рассматриваемой нами модели. С целью увеличения ёмкости вместо пластин используют обкладки из алюминиевой, ниобиевой либо танталовой фольги, разделённой диэлектриками. Эти слоеные ленты туго сворачивают в цилиндр и помещают в цилиндрический корпус. Принцип работы не отличается от описанного выше.
Существуют также плоские конденсаторы, конструктивно состоящие из множества тонких обкладок, спрессованных между слоями диэлектрика в форме параллелепипеда. Такие модели можно представить себе в виде стопки пластин, образующих множество пар обкладок, соединённых параллельно.
В качестве диэлектриков применяют:
- бумагу;
- полипропилен;
- тефлон;
- стекло;
- полистирол;
- органические синтетические плёнки;
- эмаль;
- титанит бария;
- керамику и различные оксидные материалы.
Отдельную группу составляют изделия, у которых одна обкладка выполнена из металла, а в качестве второй выступает электролит. Это класс электролитических конденсаторов (пример на рисунке 3 ниже). Они отличаются от других типов изделий большой удельной ёмкостью. Похожими свойствами обладают оксидно-полупроводниковые модели. Второй анод у них – это слой полупроводника, нанесённый на изолирующий оксидный слой.

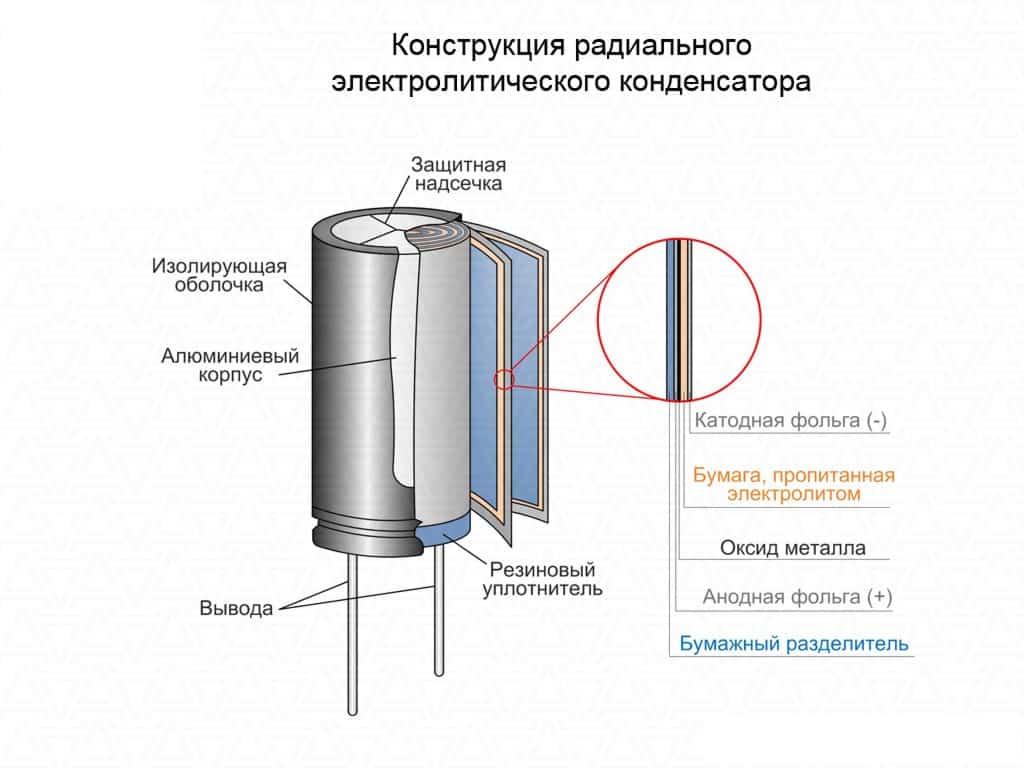

Рис. 3. Конструкция радиального электролитического конденсатора
Электролитические модели, а также большинство оксидно-полупроводниковых конденсаторов имеют униполярную проводимость. Их эксплуатация допустима лишь при наличии положительного потенциала на аноде и при номинальных напряжениях. Поэтому следует строго соблюдать полярность подключения упомянутых радиоэлектронных элементов.
На корпусе такого прибора обязательно указывается полярность (светлая полоска со значками «–», см. рис. 4) или значок «+» со стороны положительного электрода на корпусах старых отечественных конденсаторов.
Рисунок 4. Обозначение полярности выводов
Срок службы электролитического конденсатора ограничен. Эти приборы очень чувствительны к высоким напряжениям. Поэтому при выборе радиоэлемента старайтесь, чтобы его рабочее напряжение было значительно выше номинального.
Моя Тесла-лаборатория. Конденсатор переменной емкости.
Это изделие не является полностью самостоятельным. Это только часть более сложного прибора, модель, которая предназначена для проверки технологии. Но недавняя публикация hamster76 — замечательный радиоприемник показал мне, что этой разработкой стоит поделится. Поэтому пишу в «Помощь стим-мастеру» В свой публикации hamster76 рассказал о своих проблемах с поврежденным конденсатором, но ведь переменный конденсатор — сам по себе Тесла-прибор! Теслапанк конденсатор вполне может украсить какой-либо прибор.
В 20-х годах из двух способов настройки приемника — изменение индуктивности и изменение емкости в колебательном контуре предпочтение отдавалось изменению индуктивности. Первая причина этого — теоретическая: такая схема, потенциально, позволяет получить большую добротность контура и, как следствие, лучшие качества радиоприема. Вторая — технологическая. Конденсатор переменной емкости — сложный механический прибор, требующий высокой точности изготовления. Уже в 30-е годы ситуация изменилась — с одной стороны технические возможности радиопромышленности выросли, с другой стороны распространение супергетеродинной схемы приема требовало синхронной перестройки двух контуров одновременно, а сдвоенный конденсатор переменной емкости оказалось изготовить проще, чем сдвоенный вариатор. С тех пор вплоть до самого конца XX века переменный конденсатор стал практически обязательным элементом любого радиоустройства.
Главные требования к конденсатору это: 1) Непрерывность электрического контакта. В моменты когда конденсатор «отрывается» от схемы или, наоборот, «закорачивается», радиослушатель слышит очень неприятные щелчки. 2) Плавность хода. При плохой механике очень трудно настроится на станцию, и «удерживать волну» в дальнейшем. 3) Большой диапазон перестраиваемой емкости — позволяет захватить больше станций. 4) Малая минимальная емкость.
Для того, чтобы избежать проблемы плохого контакта ротора использована схема бесконтактного взаимодействия со статором. Пластины ротора никуда не подключены, они взаимодействуют со статором только через емкость дополнительных обкладок, это позволяет избежать проблемы плохого контакта. При повороте ротора емкости между пластинами перераспределяются, и общая емкость конденсатора меняется.
Такая конструкция имеет недостатки: больший, чем в других схемах, размер обкладок, нелинейность изменения емкости при повороте ротора, малый «рабочий диапазон» поворота ротора. Угол между положениями максимальной и минимальной емкости получается всего 90 градусов.
Зато конструкция получается очень простой, без подвижных электрических контактов. Кроме того, симметрия конструкции значительно облегчает устройство поворотной оси.
Конденсатор состоит из деревянных основания — статора и вращающейся на оси ручки — ротора. Они вырезаны из доски с помощью коронок и обточены на оси дрели
Диаметр статора (это, впрочем, совсем не важно.) 120 мм, диаметр ротора (а вот он влияет на максимальную емкость!) — 80 мм. Между статором и ротором вставлена изолирующая прокладка из тонкого картона
И на статоре и на роторе закреплены (маленькими гвоздиками) одинаковые полукруглые пластины из жести, пластины статора соединены проволокой с клеммами. Ось изготовлена из винта, на который надета скользкая пластмассовая трубка. Снизу оси, в выемке статора, установлена коническая пружина, взятая от контейнера для батареек. Пружина обеспечивает равномерность сжатия деталей и равномерность вращения. Сверху конструкцию фиксирует декоративная гайка.
Получившийся конденсатор имеет емкость 6-30 пФ. Это не очень много. Диапазон перестройки для длинных и средних волн должен быть около 40, для ультракоротких — 10. Самый простой способ улучшить характеристики — увеличить размер. Увеличение размера обкладок увеличит максимальную емкость. Кроме того, выяснилось, что большая часть минимальной емкости — это емкость массивных клемм, расположенных слишком близко друг к другу. Подключения к обкладкам стоило делать на максимальном расстоянии друг от друга.
Плоский конденсатор и его емкость
Плоским конденсатором называют конденсатор, который состоит из двух одинаковых пластин, которые параллельны друг другу. Пластины могут быть разной формы. На практике чаще всего можно встретить квадратные, прямоугольные и круглые пластины. Давайте рассмотрим простой плоский квадратный конденсатор.
плоский конденсатор
где
d – расстояние между пластинами конденсатора, м
S – площадь самой наименьшей пластины, м2
ε – диэлектрическая проницаемость диэлектрика между обкладками конденсатора
Готовая формула для плоского конденсатора будет выглядеть так:
где
С – емкость конденсатора, ф
ε – диэлектрическая проницаемость диэлектрика
ε – диэлектрическая постоянная, ф/м
S – площадь самой наименьшей пластины, м2
d – расстояние между пластинами, м
Да, знаю, у вас сразу возникает вопрос: “А что такое диэлектрическая постоянная?” Диэлектрическая постоянная – это постоянная величина, которая нужная для вычислений в некоторых формулах электромагнетизма. Ее значение равняется 8, 854 × 10-12 ф/м.
Диэлектрическая проницаемость – эта величина зависит от типа диэлектрика, который находится между обкладками конденсатора. Например, для воздуха и вакуума это значение равняется 1, для некоторых других веществ можете посмотреть в таблице.
Какой можно сделать вывод из этой формулы? Хотите сделать конденсатор с огромной емкостью, делайте площадь пластин как можно больше, расстояние между пластинами как можно меньше и заправляйте вместо диэлектрика дистиллированную воду.
В настоящее время конденсаторы делают из нескольких пластин в виде слоеного торта. Это примерно выглядит вот так.
многослойный конденсатор
В этом случае формула такого конденсатора примет вид:
формула многослойного конденсатора
где n – это количество пластин
Накапливаемая энергия
Количество энергии, запасенной в конденсаторе, выраженное в джоулях:
E = CU 2 /2, где C — емкость, выраженная в фарадах, U — напряжение на обкладках, выраженное в вольтах.
Количество энергии, запасенной в конденсаторе, выраженное в кВтч, равно:
W = CU 2 /7200000
Отсюда, конденсатор емкостью 3000 Ф с напряжением между обкладками 2,5 В способен запасти в себе только 0,0026 кВтч. Как это можно соотнести, например, с литий-ионным аккумулятором? Если принять его выходное напряжение не зависящим от степени разряда и равным 3,6 В, то количество энергии 0,0026 кВтч будет запасено в литий-ионном аккумуляторе емкостью 0,72 Ач. Увы, весьма скромный результат.
Общая концепция
Конденсатор состоит из двух проводящих обкладок и диэлектрика между ними. И все, больше ничего. С виду простая радиодеталь, но работает на высоких и низких частотах по-разному.
Обозначается на схеме двумя параллельными линиями.
Принцип работы
Эта радиодеталь хорошо демонстрирует явление электростатической индукции. Разберем на примере.
Если подключить к конденсатору постоянный источник тока, то в начальный момент времени ток начнет скапливаться на обкладках конденсатора. Это происходит за счет электростатической индукции. Сопротивление практически равно нулю.
Электрическое поле за счет электростатической индукции притягивает разноименные заряды на две противоположные обкладки. Это свойство материи называется емкостью. Емкость есть у всех материалов. И даже у диэлектриков, но у проводников она значительно больше. Поэтому обкладки конденсатора выполнены из проводника.
Основное свойство конденсатора — это емкость. Она зависит от площади пластин, расстояния между ними и материала диэлектрика, которым заполняют пространство между обкладками.
По мере накопления зарядов, поле начинает ослабевать, а сопротивление нарастает. Почему так происходит? Места на обкладках все меньше, одноименные заряды на них действуют друг на друга, а напряжение на конденсаторе становится равным источнику тока. Такое сопротивление называется реактивным, или емкостным. Оно зависит от частоты тока, емкости радиодеталей и проводов.
Когда на обкладках не останется места для электрического тока, то и ток в цепи прекратится. Электростатическая индукция пропадает. Теперь остается электрическое поле, которое держит заряды на своих обкладках и не отпускает их. А электрическому току некуда деваться. Напряжение на конденсаторе станет равным ЭДС (напряжению) источнику тока.
А что будет, если повысить ЭДС (напряжение) источника тока? Электрическое поле начнет все сильнее давить на диэлектрик, поскольку места на обкладках уже нет. Но если напряжение на конденсаторе превысит допустимые знания, то диэлектрик пробьет. И конденсатор станет проводником, заряды освободятся, и ток пойдет по цепи. Как тогда использовать конденсатор для высоких напряжений? Можно увеличить размер диэлектрика и расстояние между обкладками, но при этом уменьшается емкость детали.
Между обкладками находится диэлектрик, который препятствует прохождению постоянного тока. Это именно барьер для постоянного тока. Потому, что постоянный ток создает и постоянное напряжение. А постоянное напряжение может создавать электростатическую индукцию только при замыкании цепи, то есть, когда конденсатор заряжается.
Так конденсатор может сохранять энергию до тех пор, пока к нему не подключится потребитель.
Конденсатор и цепь постоянного тока
Добавим в схему лампочку. Она загорится только во время зарядки.
Еще одна важная особенность — когда происходит процесс зарядки током, то напряжение отстает от тока. Напряжение как бы догоняет ток, поскольку сопротивление нарастает плавно, по мере зарядки. Электрические зарядам нужно время, чтобы переместиться к обкладкам конденсатора. Так называется время зарядки. Оно зависит от емкости, частоты и напряжения.
По мере зарядки, лампочка начинает тусклее светиться.
Лампочка затухает при полной зарядке.
Постоянный электрический ток не проходит через конденсатор только после его зарядки.
Цепь с переменным током
А что если поменять полярность на источнике тока? Тогда конденсатор начнет разряжаться, и снова заряжаться, поскольку меняется полярность источника.
Электростатическая индукция возникает постоянно, если электрический ток переменный. Каждый раз, когда ток начинает менять свое направление, начинается процесс зарядки и разрядки.
Поэтому, конденсатор пропускает переменный электрический ток.
Чем выше частота — тем меньше реактивное (емкостное) сопротивление конденсатора.
Схемы КПЕ
Важно отметить, что на схеме каждый конденсатор, который входит в блок, отображается отдельно. Для того чтобы указать, что емкость переменного конденсатора из этого блока и остальных элементов может быть изменена при помощи всего одной ручки, управляющей всем блоком, те стрелки, который обозначают регулирование, должны быть соединены одной штриховой линией механической связи
Стоит отметить, что есть некоторые разновидности таких КПЕ. Один из видов — это дифференциальные конденсаторы, которые нашли свое применение, к примеру, в плечах емкостных мостов. Особенностью этого вида будет то, что он имеет два ряда статорных пластин и один ряд роторных. Расположение групп пластин таково: когда одна группа выходит из зазора, вторая тут же занимает их место. В этот момент емкость конденсатора переменного тока дифференциального типа будет уменьшаться между пластинами первой группы статора и группой ротора. А вот между второй группой пластин статора и группой ротора этот показатель будет расти. Таким образом, суммарное значение будет все время оставаться неизменным.
Кодовая маркировка, дополнение
В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.
А. Маркировка 3 цифрами
Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.
| Код | Емкость | Емкость | Емкость |
| 109 | 1,0 | 0,001 | 0,000001 |
| 159 | 1,5 | 0,0015 | 0,000001 |
| 229 | 2,2 | 0,0022 | 0,000001 |
| 339 | 3,3 | 0,0033 | 0,000001 |
| 479 | 4,7 | 0,0047 | 0,000001 |
| 689 | 6,8 | 0,0068 | 0,000001 |
| 100* | 10 | 0,01 | 0,00001 |
| 150 | 15 | 0,015 | 0,000015 |
| 220 | 22 | 0,022 | 0,000022 |
| 330 | 33 | 0,033 | 0,000033 |
| 470 | 47 | 0,047 | 0,000047 |
| 680 | 68 | 0,068 | 0,000068 |
| 101 | 100 | 0,1 | 0,0001 |
| 151 | 150 | 0,15 | 0,00015 |
| 221 | 220 | 0,22 | 0,00022 |
| 331 | 330 | 0,33 | 0,00033 |
| 471 | 470 | 0,47 | 0,00047 |
| 681 | 680 | 0,68 | 0,00068 |
| 102 | 1000 | 1,0 | 0,001 |
| 152 | 1500 | 1,5 | 0,0015 |
| 222 | 2200 | 2,2 | 0,0022 |
| 332 | 3300 | 3,3 | 0,0033 |
| 472 | 4700 | 4,7 | 0,0047 |
| 682 | 6800 | 6,8 | 0,0068 |
| 103 | 10000 | 10 | 0,01 |
| 153 | 15000 | 15 | 0,015 |
| 223 | 22000 | 22 | 0,022 |
| 333 | 33000 | 33 | 0,033 |
| 473 | 47000 | 47 | 0,047 |
| 683 | 68000 | 68 | 0,068 |
| 104 | 100000 | 100 | 0,1 |
| 154 | 150000 | 150 | 0,15 |
| 224 | 220000 | 220 | 0,22 |
| 334 | 330000 | 330 | 0,33 |
| 474 | 470000 | 470 | 0,47 |
| 684 | 680000 | 680 | 0,68 |
| 105 | 1000000 | 1000 | 1,0 |
* Иногда последний ноль не указывают.
В. Маркировка 4 цифрами
Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.
| Код | Емкость | Емкость | Емкость |
| 1622 | 16200 | 16,2 | 0,0162 |
| 4753 | 475000 | 475 | 0,475 |
Рис. 6
С. Маркировка емкости в микрофарадах
Вместо десятичной точки может ставиться буква R.
| Код | Емкость |
| R1 | 0,1 |
| R47 | 0,47 |
| 1 | 1,0 |
| 4R7 | 4,7 |
| 10 | 10 |
| 100 | 100 |
D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения
В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.
| Код | Емкость |
| p10 | 0,1 пФ |
| Ip5 | 1,5 пФ |
| 332p | 332 пФ |
| 1НО или 1nО | 1,0 нФ |
| 15Н или 15n | 15 нФ |
| 33H2 или 33n2 | 33,2 нФ |
| 590H или 590n | 590 нФ |
| m15 | 0,15мкФ |
| 1m5 | 1,5 мкФ |
| 33m2 | 33,2 мкФ |
| 330m | 330 мкФ |
| 1mO | 1 мФ или 1000 мкФ |
| 10m | 10 мФ |
Кодовая маркировка электролетических конденсаторов для поверхностного монтажа
Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования
А. Маркировка 2 или 3 символами
Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.
| Код | Емкость | Напряжение |
| А6 | 1,0 | 16/35 |
| А7 | 10 | 4 |
| АА7 | 10 | 10 |
| АЕ7 | 15 | 10 |
| AJ6 | 2,2 | 10 |
| AJ7 | 22 | 10 |
| AN6 | 3,3 | 10 |
| AN7 | 33 | 10 |
| AS6 | 4,7 | 10 |
| AW6 | 6,8 | 10 |
| СА7 | 10 | 16 |
| СЕ6 | 1,5 | 16 |
| СЕ7 | 15 | 16 |
| CJ6 | 2,2 | 16 |
| CN6 | 3,3 | 16 |
| CS6 | 4,7 | 16 |
| CW6 | 6,8 | 16 |
| DA6 | 1,0 | 20 |
| DA7 | 10 | 20 |
| DE6 | 1,5 | 20 |
| DJ6 | 2,2 | 20 |
| DN6 | 3,3 | 20 |
| DS6 | 4,7 | 20 |
| DW6 | 6,8 | 20 |
| Е6 | 1,5 | 10/25 |
| ЕА6 | 1,0 | 25 |
| ЕЕ6 | 1,5 | 25 |
| EJ6 | 2,2 | 25 |
| EN6 | 3,3 | 25 |
| ES6 | 4,7 | 25 |
| EW5 | 0,68 | 25 |
| GA7 | 10 | 4 |
| GE7 | 15 | 4 |
| GJ7 | 22 | 4 |
| GN7 | 33 | 4 |
| GS6 | 4,7 | 4 |
| GS7 | 47 | 4 |
| GW6 | 6,8 | 4 |
| GW7 | 68 | 4 |
| J6 | 2,2 | 6,3/7/20 |
| JA7 | 10 | 6,3/7 |
| JE7 | 15 | 6,3/7 |
| JJ7 | 22 | 6,3/7 |
| JN6 | 3,3 | 6,3/7 |
| JN7 | 33 | 6,3/7 |
| JS6 | 4,7 | 6,3/7 |
| JS7 | 47 | 6,3/7 |
| JW6 | 6,8 | 6,3/7 |
| N5 | 0,33 | 35 |
| N6 | 3,3 | 4/16 |
| S5 | 0,47 | 25/35 |
| VA6 | 1,0 | 35 |
| VE6 | 1,5 | 35 |
| VJ6 | 2,2 | 35 |
| VN6 | 3,3 | 35 |
| VS5 | 0,47 | 35 |
| VW5 | 0,68 | 35 |
| W5 | 0,68 | 20/35 |
В. Маркировка 4 символами
Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.
С. Маркировка в две строки
Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.
