Ограничитель мощности: принцип работы ом. схемы

Амплитудные ограничители. Введение

Амплитудный ограничитель представляет собой электронное устройство, которое имеет пороги ограничения, за пределами которых входной сигнал практически не изменяется и остаётся равным пороговому значению. Исходя из этого, можно выделить три типа амплитудных ограничителей:

• ограничитель по максимуму или сверху. В данном случае сигнал на выходе устройства при превышении порогового значения тока или напряжения остаётся практически неизменным;
• ограничитель по минимуму или снизу. В таком устройстве устройства остаётся неизменным при значении входного сигнала меньше некоторого порогового значения;
• двухсторонний ограничитель. Такое устройство ограничивает сигнал и по максимуму и по минимуму входного сигнала.

Абсолютное большинство амплитудных ограничителей строят на основе ключевых свойств радиоэлектронных элементов, поэтому основным элементом ограничителей являются диоды или транзисторы в ключевом режиме работы. Диодные ограничители довольно простые по устройству, поэтому наиболее часто встречающиеся. Амплитудные ограничители на основе транзисторов несколько сложнее по устройству, но кроме амплитудного ограничения они позволяют усиливать сигнал, поэтому их ещё называют усилителями-ограничителями.

Различают также последовательные и параллельные ограничители. Эта их особенность зависит от способа включения ключевого элемента относительно нагрузки. Необходимо отметить, что последовательные ограничители включаются в работу, когда ключ разомкнут, а параллельные ограничители работают в режиме ограничения в случае замкнутого ключевого элемента.

Расчет необходимой мощности

Данный расчет понадобится, чтобы понять будет ли достаточным объем выделенной электрической мощности для квартиры или дома. Для этого понадобится рассчитать величину максимальной нагрузки, просуммировав соответствующие параметры всех электроустановок потребителя. Причем необходимо принимать в расчет все бытовые электроприборы, которые могут быть включены одновременно.

Как правило, вся необходимая информация указывается на наклейке, прилепленной к корпусу оборудования, или приведена в документации. В том случае, если наклейка стала нечитабельной, а технический паспорт потерялся, можно воспользоваться таблицей, где приведена типовая активная мощность бытового оборудования.

Таблица ориентировочной потребляемой мощности различной бытовой техники

Рассчитав суммарное потребление, не спешите считать работу завершенной, необходимо добавить резерв с учетом возможного увеличения нагрузки со временем. Как правило, размер резерва устанавливают в 20-30% от расчетных параметров.

Сложив эти две величины, мы получим результат, который можно сравнить с разрешенной мощностью. Если она окажется меньше расчетных нагрузок, имеет смысл задуматься о заявке на получение дополнительных 1 кВт или 3 кВт. Подробно о присоединении дополнительных киловатт будет рассказано ниже.

Какие приборы действительно «сосут» энергию в режиме ожидания?

Зарядные устройства на трансформаторах действительно расходуют электричество. Но в быту такие блоки питания встречаются не часто и вряд-ли кому-то придет в голову оставлять их в розетке. Мне на ум приходит зарядка для аккумулятора автомобильного, блок питания светодиодной ленты, блок питания от ноутбука и зарядное для батареек ААА. Современные легкие по весу зарядки трансформаторов в своей конструкции не имеют.

А вот компьютер брал из сети 1,3 ватта в выключенном состоянии, монитор 23″ 0,8 ватта. Микроволновка в режиме ожидания кушает аж 1,6 ватта на светящиеся часики, которые я все никак не настрою (и после замера я ее все-таки отключил от сети…).

Телевизоров не держим, приборы с пультом управления или так называемым «мягким» стартом — кушают неслабо. Плюс эти раздражающие светодиодики повсюду, которым тоже нужна энергия.

Мультиварка в режиме ожидания потребяет 1,4 ватта, газовый двухконтурный котел — 2 ватта.

Потребление электроэнергии в режиме ожидания у чайника, тостера и настольной лампы равно нулю, а холодильник проверять не вижу смысла, сколько бы не «кушал» — никуда не денешься.

https://youtube.com/watch?v=cx3gKPTJObM

Особенности подключения

ОМ-110

Для установки ограничителя мощности ОМ-110 можно отметить следующие особенности:

• Установить ОМ–110 на штатное место (можно под ДИН рейку).
• Подключить сеть 220 В, соблюдая соответствие нулевой и фазной шины.
• Продеть провод нагрузки через специальное отверстие – там находится трансформатор тока, который и является датчиком потребленной электроэнергии.
• Подключить контактор, согласно схемы. Работает ОМ-110 только при наличии контактора, который будет коммутировать напряжение на нагрузку.
• Установить потенциометром мощность отключения.
• Выставить время работы ОМ-110 в режиме перегрузки.
• Задать время возврата ограничителя в исходное положение после срабатывания.

Схема подключения ОМ-110:

Более подробно увидеть процесс монтажа вы можете на видео ниже:

Как подключить однофазный ограничитель

https://youtube.com/watch?v=9Bu9-buIR5k

После подключения необходимо проверить правильность работы ограничителя. Подать питание и подключить нагрузку меньшую расчетной. Должен гореть зеленый светодиод. Потом нужно подключить нагрузку, которая выше установленной. Должен загореться светодиод «перегрузка» и по истечении времени, которое устанавливается регулятором «задержка отключения», он должен отключить все потребители. При необходимости время можно откорректировать. После отключения возврат в исходное состояние происходит автоматически. Время возврата также можно изменить регулятором «повторное включение». Установка и настройка работы регулятора окончена.

ОМ-310

ОМ-310 используют при напряжении сети 380 В и мощности 3-40 кВт. Установка ограничителя мощности этой серии не отличается от предыдущего. Основное отличие состоит в том, что на него нужно подключить три фазы 380 В и нулевой провод. На лицевой панели два индикатора, позволяющие проводить настройку и контроль работы прибора, а также светодиодные индикаторы. Настройка этого устройства несколько отличается от ОМ-110. Достоинством является возможность подключения к компьютеру и его настройки.

Монтаж состоит в подключении всех трех фаз и нулевого провода к входным клеммам, как показано на схеме ниже:

Наглядная инструкция по монтажу предоставлена на видео:

Подключение ОМ-310

https://youtube.com/watch?v=uS0f7OvMZnE

Нагрузка подключается через трансформаторы тока. Устанавливают параметры потребляемой мощности, времени отключения при перегрузке и времени восстановления после отключения. Обязательно использование контактора, который коммутирует нагрузку.

ОМ-630

ОМ-630 – трехфазный ограничитель мощности. Подключение происходит согласно схемы. Работает только с трансформаторами тока и реле нагрузки.

1. Подключить фазные провода и провод нулевой.
2. Присоединить контактор или несколько по потребности
3. Протянуть провода нагрузки через установленные отверстия в корпусе прибора
4. Подключить питание, после чего должен загореться светодиод, а через заданное время индикатор желтого цвета и включиться нагрузка.

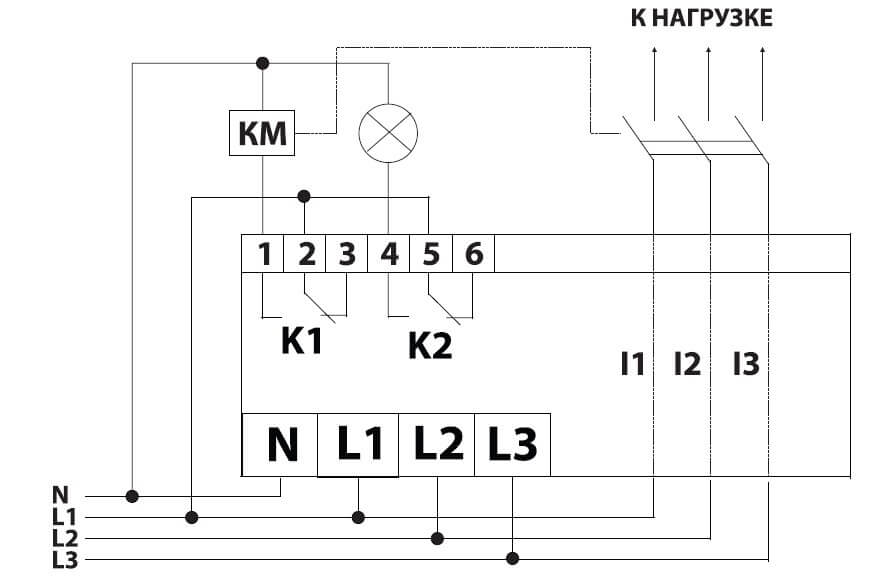

Наглядно предоставлено правильное подключение на фото и схеме ниже:

Установка максимальной мощности, времени отключения и времени восстановления выполняются с помощью переключателей. Все регуляторы расположены на лицевой панели. Кроме указанных выше функций в ОМ-630 введена функция счетчика отключений. При срабатывании ограничителя в течении часа более определенного количества раз, нагрузка отключается на 10 минут. Эта регулировка тоже присутствует на лицевой панели.

На видео ниже наглядно показывается, как подключить и настроить ОМ-630:

Обзор ОМ-630

https://youtube.com/watch?v=JFJcqEMDzes

Данные аппараты, независимо от марки и типа защищают не только поставщика электроэнергии от перерасхода и хищения, но и потребителя от перегрузки домашней электросети и снижения вероятности возникновения пожара от перегрева изношенной электропроводки, в случае несоответствия мощности сети и потребления. Надеемся, вам были полезные наши советы и предоставленные инструкции по подключению ограничителей мощности 110, 310 и 630-й серии.

Будет интересно прочитать:

• Как провести электричество на участок
• Устройства защиты от перенапряжения в сети
• Что такое реле контроля напряжения

Как выбрать ограничитель мощности для своего дома?

Выбирая данное устройство следует учитывать несколько критериев:

Регулировка порога отключения

Большинство современных ограничителей мощности имеют управление в виде простого потенциометра. Благодаря нему вы можете установить значение энергопотребления, при котором источник питания будет отключен.

Это выгодное решение, поскольку оно позволяет гибко регулировать рабочие параметры ограничителя без необходимости его демонтажа, даже в случае расширения или модернизации защищенной цепи. Диапазон регулировки может быть уже или шире — один из самых широких доступных на рынке составляет от 200 Вт до 2 кВт.

Регулировка времени перезапуска

Большинство моделей ограничителей мощности тока являются только защитными устройствами и не дают возможности повторно включить цепь после отсоединения.

Немного более сложные модели имеют постоянное время, в то время как самые современные и практичные ограничители мощности могут быть установлены, как в случае регулирования мощности, так что через определенное время цепь автоматически включается. Это время может быть определено, например, в диапазоне от 4 секунд до 3 минут. Однако это решение будет проблематичным, если потребление энергии в цепи не уменьшится — повторная активация ограничителя через короткие промежутки времени может снизить его долговечность.

Задержка отключения

Является стандартной функцией практически всех видов ограничителей мощности с небольшими исключениями. Дело в том, что подавляющее большинство приемников, подлежащих вводу в эксплуатацию, требуют подачи более высокого тока. Поэтому, если порог превышен хотя на 1-5 секунд, а затем энергопотребление дома резко падает, ограничитель просто не будет работать. И хотя такой небольшой диапазон временных различий кажется незначительным, существуют схемы, в которых задержка должна быть настолько малой, насколько это возможно (особенно, если она не только чувствительна к перенапряжению приемника).

Текущее значение энергопотребления

Важность этого параметра очевидна. В дополнение к мощности, которая запускает ограничитель, также следует выбирать значение тока, которое является приемлемым в данной цепи

Наиболее популярными вариантами в этом отношении являются ограничители мощности на 16, 20, 25 или 32 А.

Марка производителя

Это важный критерий при выборе ограничителя тока, потому что, чем более качественны компоненты устройства, тем выше его надежность, а следовательно лучше защищена электропроводка вашего дома.

В качестве защитного элемента ограничитель должен быть изготовлен очень точно и из материалов строго определенного качества

Поскольку это трудно оценить в продукте, который вы видите первый раз в жизни, рекомендуем обратить внимание на ограничители мощности фирм ОМ, Etimat, Hager, Legrand или Eaton — это оборудование, которое используется в самых сложных энергетических установках, поэтому вы можете быть уверены, что оно защитит проводку и вашего дома

Что такое ограничитель мощности тока?

Если ответить на этот вопрос с точки зрения функций, это устройство — своего рода фильтр поступающего напряжения в дом. С точки зрения конструктивных особенностей, ограничитель мощности — это немного модифицированный автоматический выключатель максимального тока, поэтому этот способ контроля и управления источником питания отличается высокой надежностью, точностью и высоким уровнем безопасности.

Самый простой тип ограничителя мощности — это просто выключатель максимального тока. С помощью данного устройства можно запрограммировать определенную величину мощности тока, при превышении которой выключатель просто отключит электрическую цепь, но при этом останется подключенным к ней.

Большинство современных ограничителей мощности устроены немного сложнее, поскольку через определенное время у них также есть система повторного включения цепи. Реализация такого решения не требует слишком сложной конструкции ограничителя, но делает устройство более универсальным и полезным. При рассмотрении вопроса о покупке ограничителя мощности следует иметь в виду, что этот тип контрольного и защитного оборудования нельзя использовать для цепей, в которых имеются устройства, требующие выдачи значительного пускового тока, включая люминесцентные лампы,

Отличаются ли трехфазный ограничитель мощности и однофазный ограничитель мощности друг от друга? С точки зрения принципа действия — нет, но значения отключений и внешней конструкции могут отличаться из-за специфики тока и большей мощности устройств, подключенных к источнику питания.

Основные функции прибора

Ограничители мощности, независимо от модификации, в первую очередь контролируют потребляемую активную мощность и ограничивают ее, когда потребление превышает установленное значение.

Современные ограничители обладают большим количеством функций:

• Защита при перепадах напряжения за счет регулируемых уставок и выдержки времени.
• Защита в случае короткого замыкания или перегрузки, обеспечение максимальной токовой защиты. В отличие от автоматов, здесь более гибкие настройки уставок, касающихся тока и времени срабатывания.
• Устройство защищает от замыканий на землю, аналогично действию УЗО.
• Ограничитель выполняет функции реле, обеспечивая защиту при нарушенном порядке чередования фаз. Кроме того, ограничитель защищает сеть в случае перекоса линейных напряжений.

Ограничитель мощности может осуществлять контроль над исправностью контактора, в случае каких-либо неисправностей, когда цепь остается не разомкнутой. В подобной ситуации прибор самостоятельно отключает напряжение электрической сети.

Все средства защиты, имеющиеся в ограничителе, изначально отключены в соответствии с заводскими настройками. Включена только защита от перекосов линейного напряжения. Ввод в работу каждой функции осуществляется отдельно, путем активации в режиме установки. Далее выполняются тонкие настройки, в том числе и повторное включение, активируемое отдельно.

Широкое распространение получила модель ОМ-310. Это устройство позволяет измерять и рассчитывать фазные и линейные напряжения, токи, поступающие на каждую фазу и множество других параметров. Все данные расчетов и измерений отображаются с лицевой стороны реле на табло световых индикаторов. Например, маркировка «РоА» с левой стороны означает текущую потребляемую активную мощность, а с правой стороны высвечивается ее значение в киловаттах.

Достоинства и недостатки

Помимо возможности отключения избыточной мощности ограничитель мощности обладает целым рядом дополнительных характеристик. Они уникальны и очень полезны. Он помогает не только следить за не превышением мощности, но и повышать безопасность энергосети, следить за безопасностью эксплуатируемого оборудования.

К достоинствам можно отнести наличие следующих технических характеристик у ограничителей:

Он следит не только за активной частью мощности, которую дают обычные электронагреватели и другие активные потребители. Он отслеживает также и реактивную составляющую потребления, которую дают электродвигатели. Реактивную мощность невозможно отследить другими устройствами.

Рабочие характеристики этого аппарата не зависят от температуры окружающей среды, он работает с одинаковой точностью в широком диапазоне температур. В отличие от него автоматический выключатель может длительное время не срабатывать при пониженных температурах, создавая при этом опасные перенапряжения в сети.

Это устройство обладает цветовой индикацией. В самых простых устройствах один светодиод показывает наличие избыточной нагрузки, в более совершенных устройствах производится индикация текущей потребляемой мощности на цифровом дисплее, которая дает текущую информацию о нагрузке в сети и другие параметры.

При превышении заданного уровня потребления электроэнергии потребитель отключается не мгновенно, а в соответствии с некоторой задержкой, которая выставляется вручную. Это позволяет пропускать короткие пиковые нагрузки и не давать работать сети с большими длительными нагрузками. Например, выставив нужное время можно дать время мощному электрочайнику вскипятить воду, но не допустить более длительных нагрузок.

На нем можно выставлять значение потребления, на которое он будет срабатывать. Для установки новых значений по нагрузке не требуется покупка новых приборов. Благодаря этому можно следить за отсутствием хищений электроэнергии.

Это устройство включает нагрузку самостоятельно по истечении заданного времени. Это время выставляется на устройстве вручную. Выполняется так называемое автоматическое повторное включение. Благодаря этому нет необходимости открывать электрический щит при каждом срабатывании. Это очень удобно не только для потребителей, но и для снабжающих организаций. Они могут ограничивать доступ к электрическому щиту, так как включение электричества осуществляется автоматически по истечении определенного времени.

Ограничитель не выполняет функции по отключению сети. Он измеряет ток, проходящий через силовую линию, и подает управляющие сигналы на пускатели, которые управляют системой. Поэтому нет необходимости создавать дополнительные разрывы в сети.

Ограничители потребления могут выполнять функцию по защите трехфазных электродвигателей при обрывах фазы, могут контролировать не симметрию токов и реагировать на неё. Дополнительной функцией является защита от некачественного напряжения. В этом случае он контролирует питающее напряжение всех трех фаз. Аппарат может выполнять функцию устройства защитного отключения (УЗО). При этом он контролирует токи уходящие из системы в землю.

К недостаткам этого устройства можно в первую очередь можно отнести его дороговизну. Он существенно дороже обыкновенного автомата. Сам ограничитель не может производить отключение и включение нагрузок с большими токами. Вместе с ним необходимо устанавливать магнитные пускатели или контакторы.

Ограничитель подает небольшой ток на управляющие катушки пускателя и он осуществляет включение или выключение силовой линии. Стоимость электромонтажных работ дополнительно увеличивается на стоимость этого оборудования. Кроме того необходимо регулярно следить за исправностью пусковых устройств, так как в них есть движущиеся части.

И наконец, стоит отметить, что эти аппараты требуют дополнительного пространства в электрическом щите. В силу этих причин потребители по собственному желанию редко устанавливают подобное оборудование. Оно в большинстве случаев устанавливается по требованию поставщиков электроэнергии в соответствии с согласованными проектами по подключению.

Как узнать, сколько мощности выделено?

Те, кто не знает объем разрешенной мощности для дома или квартиры, может воспользоваться следующими способам получения информации:

1. Взять справку в энергоснабжающей компании. Следует учитывать, такая услуга считается платной, например в Мосэнергосбыте за нее придется заплатить от 1,3 до 3,1 тыс. рублей, в зависимости от категории жилого объекта.
2. Поискать нужный параметр в договоре на энергоснабжение или ТУ.
3. Получить информацию эмпирическим путем, посмотрев параметры вводного защитного устройства. Дело в том, что оно в большинстве случаев, помимо своих прямых функций, играет роль ограничителя мощности. Чтобы установить ее максимальное значение, достаточно узнать рабочий ток автомата.

Параметры рабочего тока (отмечены красным)

На рисунке показан диффавтомат с рабочим током 32 А (Iном). Следовательно, максимально допустимую мощность нагрузки можно вычислить по формуле: Pмакс = U x Iном х 0,8; где U – номинальное напряжение сети. Следовательно, 230 х 32 х 0,8 ≈ 5,5 кВт.

Из всех представленных вариантов самый надежный – первый, тем более справка все равно будет нужна, если планируется увеличение выделенной мощности (она входит в пакет необходимых документов).

Расчету, основанному на рабочем токе вводного автомата, не стоит слишком доверять. Некоторые модели современных электронных счетчиков имеют встроенное реле нагрузки. В таких случаях номинальный ток автомата может быть завышен.

Ограничитель мощности в трехфазном щите учета

25 Фев 2012 Новости, ПЗР- ограничитель мощности, Советы специалиста, Электрика для дома

Ограничитель мощности или ПЗР- прибор защитный релейный, именно это устройство  заставляло устанавливать электроснабжающая организация потребителей.

Что представляет из себя ограничитель мощности я уже рассказывал ТУТ.

Сейчас я предлагаю посмотреть вариант размещения ПЗР в трехфазном щите учета, который я собирал.

Кстати подобных комбинированных щитов учета с ограничителем мощности успел собрать всего два.

Очень скоро из за многочисленных обращений и жалоб потребителей требование к установке ПЗР были отменены, с чем я полностью согласен.

Как правильно выбрать ограничитель мощности

От правильности выбора ограничителя мощности, зависит не только его корректная, но и продолжительная работа. Поэтому к выбору устройства, следует отнестись внимательно.

Особенности при выборе и эксплуатации:

• Тип подключения;
• Мощность нагрузки (договорная);
• Установка времени срабатывания.

Основной параметр, который нужно учитывать при выборе ограничителя мощности, это тип подключения. Данные параметр зависит от того, какое напряжение используется для данного объекта, трехфазное или однофазное.

В дополнение к различным устройствам, устанавливается контактор. Характеристики данного устройства, должны соответствовать типу напряжения в сети. Остальные параметры настаиваются по договоренности.

При подключении данных устройств, обязательно соблюдение следующих требований. Сечение кабелей, должно соответствовать мощности потребляемой электроэнергии. Располагаться устройства должны в распределительных щитках. При частом срабатывании, производится проверка устройства на работоспособность.

Принцип работы ограничителей мощности

Алгоритм ограничителя мощности непрерывно мониторит процесс работы нагрузки потребителей электрической сети. Измерительный блок ОМ на основе трансформаторов тока и напряжения постоянно сканирует вектора входящих величин, и передает их в логический блок для вычисления потребляемой мощности, значение которой сравнивается с заданным оператором пределом верхней уставки с помощью потенциометра. Если текущие значения расхода электроэнергии достигнет критической величины, то блок вычислительной логики выдаст команду исполнительной схеме на срабатывание, при котором произойдет отключение контактора. После срабатывания ограничителя мощности, необходимо убедиться об отключении дополнительных электроприборов которые превысили лимит потребляемой электроэнергии. Через заданный промежуток времени ОМ снова сработает на включение, для дальнейшего контроля мощности.

Схема ограничителя мощности

Принцип работы ограничителя мощности

Представленная на рисунке схема показывает работу однофазных приборов.

В трехфазной сети:

• изменяется схема измерения, выполняющая мониторинг токов и напряжений в каждой фазе;
• усложняется процесс вычисления потребляемой мощности.

Параметры и устройство ограничителя мощности

К главным параметрам ограничителей мощности относятся:

число контролируемых фаз сети – одна или три;

Трехфазный ограничитель мощности

Однофазный ограничитель мощности

• максимальный контролируемый устройством ток;
• максимальный ток через контакты устройства;
• диапазоны выдержек времени, настраиваемых пользователем.

Органы управления однофазного ограничителя мощности

Так как ограничители мощности – цифровые устройства, то аналоговые сигналы на их входах преобразуются в цифровые величины (оцифровываются). Для этого предназначены аналогово-цифровые преобразователи (АЦП), переводящие данные о величине токов и напряжений в вид, понятный контроллеру прибора.

АЦП датчиков напряжения расположены внутри прибора, но датчики тока в некоторых моделях могут находиться и вне его. Это снижает тепловую нагрузку на устройство и позволяет избавиться от силовых контактов для подключения мощных потребителей. Датчики тока выполняют бесконтактными (по принципу трансформаторов тока), при этом лишние контактные соединения в контролируемой цепи исключаются. Дополнительное преимущество: напряжение прибор измеряет на входе в дом, а ток – в любой цепи, которую предполагается отключать при превышении мощности в ней.

Схема подключения трехфазного ограничителя мощности с выносными трансформаторами тока

Данные об измеренных токах и напряжениях попадают в контроллер, контролирующих их величины и вычисляющий недостающие: активную и реактивную мощность, токи прямой и обратной последовательностей. В его памяти находятся уставки, заданные пользователем. Работая по определенному алгоритму, он выводит требуемую информацию на дисплей и управляет блоком выходных реле.

Для программирования работы контроллера или установки уставок служит блок кнопок управления или потенциометров. Он расположен на передней панели прибора и совмещен с цифровым индикатором (дисплеем).

Устройство включает в свой состав минимум одно реле с перекидным контактом. Через него происходит либо управление магнитным пускателем, либо подключенной нагрузкой напрямую. Прямое управление возможно, если ток нагрузки не превышает величины, указанной в паспорте устройства (максимальный ток контактной системы).

Схемы подключения однофазных ограничителей мощности

Кроме контактов для управления нагрузкой некоторые ограничители мощности снабжаются дополнительными сигнальными контактами, использующимися в схемах сигнализации и автоматики.

В состав ограничителей мощности, имеющих множество дополнительных функций, включаются интерфейсы для связи с персональным компьютером: RS-232 или RS-485. При наличии соответствующего программного обеспечения можно легко и просто установить все уставки и параметры, не блуждая по меню прибора.

Ограничители мощности однофазные и трехфазные

Как отключить контроль потребления электроэнергии?
С такими запросами часто обращаются в поиске в интернете. Конечно, проще простого когда потребитель подключает нагрузку минуя электросчетчик, так называемое напрямую. Но в каждой квартире на входе установлен опломбированный электросчетчик, который не позволяет подключиться напрямую не нарушая пломбы. Но умельцы идут на разные хитрости:
1. — фазу берут с розетки, а нулевой провод подключают не через счетчик, а к металлической трубе отопления, к водопроводной трубе или к контакту защитного заземления в розетке (в современных розетках имеется третий металлический проводник). Такими «открытиями» кишит интернет.
Но тут могут встретиться опасные подводные камни, поражение электрическим током человека схватившего оголенную часть металлической трубы, что влечет за собой уголовную ответственность. Тем более современные электросчетчики производят учет энергии по фазе.
2. — включают специальным образом трансформатор с понижающей обмоткой, один провод соединяют в качестве заземления с металлической трубой и счетчик крутит в обратную сторону. Но этот номер проходит только с устаревшими моделями электрических счетчиков.
3. — другим способом является остановка механическим способом вращения электросчетчика, Для этого просовывают тонкий слой слюды вместе соприкосновения стекла счетчика с обрамлением.
Но это тоже подходит для старых моделей электрических счетчиков энергии. Все эти способы противозаконны и они приведены для информации к чему прибегают любители бесплатной энергии.

Ограничитель мощности трехфазный ОМ-310

Этот прибор обладает самым широким функционалом среди аналогов.

• Традиционная защита от перепадов по вольтажу. Ограничитель может заменить цифровое реле контроля напряжения.
• Защита от перегрузки по максимальному значению тока, при этом параметры можно настраивать линейно либо дифференциально.
• Полноценные функции УЗО с тонко настраиваемыми параметрами. По сути, это дифференциальный автомат в одном корпусе с ограничителем мощности.
• Поскольку ограничитель трехфазный, с его помощью можно контролировать перекосы линейных напряжений и даже порядок чередования фазы. При неправильном сдвиге, также срабатывает защита.

Схема подключения достаточно сложная, и сильно отличается в зависимости от вариантов использования. Мы рассмотрим типовое включение с разными приоритетами потребителей. Разумеется, используются внешние магнитные контакторы для силовых линий нагрузки.

Как и любой другой профессиональный прибор, ОМ-310 программируется с помощью компьютера, используется формат интерфейса «COM порт». При этом, подобные ограничители мощности могут быть объединены в сеть собственного формата. В этом случае один оператор осуществляет контроль за целой системой объектов.

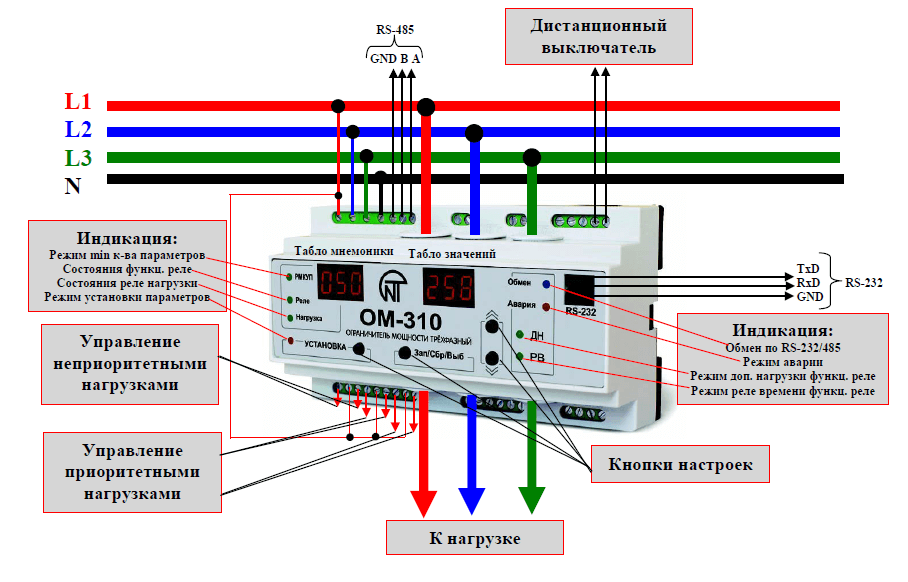

Для простоты восприятия, рассмотрим иллюстрацию с расшифровкой основных органов управления и клеммных групп ограничителя мощности ОМ-310:

Несмотря на кажущуюся сложность конструкции, даже начинающий электрик легко разберется в схеме.
