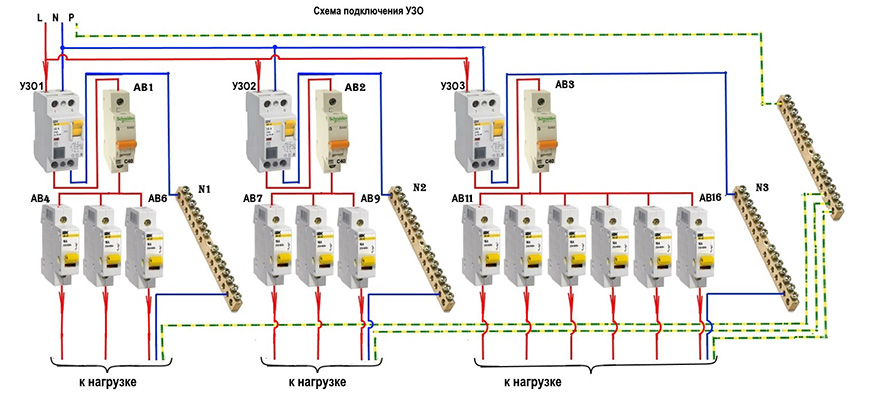

Схема подключения узо: варианты для разных сетей

Преимущества трехфазного подключения

Отметим основные преимущества трехфазной сети.

Какой кабель лучше использовать в квартире

На вопрос о том, какой провод нужен для электроплиты в квартире, однозначного ответа нет. Выбор должен основываться на сетевых нагрузках, мощности конструкции. Специалисты рекомендуют применить гибкий кабель с параметрами 3 на 4 миллиметра квадратных.

Также одним из часто задаваемых вопросов от желающих обзавестись электроплитой – это какая длина кабеля должна быть, чтобы можно было с лёгкостью подключить и передвинуть оборудование. Здесь мастера с многолетним опытом работы рекомендуют замерить расстояние между вашей плитой, розетками и электрощитом. Получив число, прибавьте к нему ещё 1-1,5 метра

Очень важно брать шнур с небольшим запасом

Что касается подключения духового шкафа, необходимо разобраться с состоянием нынешнего кабеля и измерить его сечение. Сечение кабеля духовки современного типа составляет около 2,5 миллиметров.

Схемы для трехфазной сети

В частном доме может быть проложена линия напряжением 380 В. В промышленности такие сети монтируют всегда.

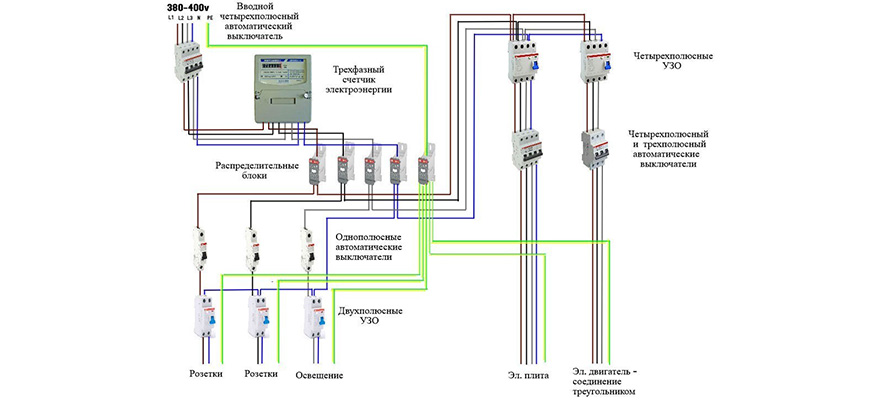

Общее УЗО для 3-фазной сети + счетчики

Используется четырехполюсное устройство защиты. С каждой стороны у него 3 фазных контакта и 1 для нейтрали. Необходимость прокладки нулевого провода обусловлена неравномерным распределением нагрузки по линиям A, B и C. Их разводят по дому для подключения 1-фазных электроприемников и только к самым мощным, рассчитанным на напряжение 380 В, подсоединяют сразу все 3.

Схема общего УЗО для 3-фазной сети.

Недостаток данного решения состоит в применении аппарата защиты с низкой чувствительностью. Это объясняется большими естественными утечками.

Общее УЗО для 3-фазной сети + групповое УЗО

Более дорогая, но практичная и безопасная схема. Подключение производится так же, как в аналогичном варианте для 1-фазной сети, только используется большее количество проводов. Рекомендуется соблюдать цветовую маркировку, чтобы не перепутать линии A, B и C.

Схема группового УЗО.

На вводе устанавливают аппарат селективного типа (с задержкой срабатывания) на 4 полюса. На группах с симметричной нагрузкой — 3-полюсные. Нулевой проводник им не нужен, поскольку токи в линиях A, B и C взаимно гасятся.

Подключение асинхронного двигателя

Трехфазный переменный ток

Электрическая сеть трехфазного переменного тока получила наиболее широкое распространение среди электрических систем передачи энергии. Главным по сравнению с однофазной и двухфазной системами является ее экономичность. В трехфазной цепи энергия передается по трем проводам, а токи текущие в разных проводах сдвинуты относительно друг друга по фазе на 120°, при этом синусоидальные ЭДС на разных фазах имеют одинаковую частоту и амплитуду.

Трехфазный ток (разница фаз 120°)

Звезда и треугольник

Трехфазная обмотка статора электродвигателя соединяется по схеме в зависимости от напряжения питания сети. Концы трехфазной обмотки могут быть: соединены внутри электродвигателя (из двигателя выходит три провода), выведены наружу (выходит шесть проводов), выведены в распределительную коробку (в коробку выходит шесть проводов, из коробки три).

Фазное напряжение – разница потенциалов между началом и концом одной фазы

Другое определение для соединения “звезда”: фазное напряжение это разница потенциалов между линейным проводом и нейтралью (обратите внимание, что у схемы “треугольник” отсутствует нейтраль)

Линейное напряжение – разность потенциалов между двумя линейными проводами (между фазами).

Внимание: Несмотря на то, что мощность для соединений в звезду и треугольник вычисляется по одной формуле, подключение одного и того же электродвигателя разным способом в одну и туже электрическую сеть приведет к потреблению разной мощности. При этом не правильное подключение электродвигателя, может привести к расплавлению обмоток статора

Пример: Допустим электродвигатель был подключен по схеме “звезда” к трехфазной сети переменного тока Uл=380 В (соответственно Uф=220 В) и потреблял ток Iл=1 А

Полная потребляемая мощность:

S = 1,73∙380∙1 = 658 Вт.

Теперь изменим схему соединения на “треугольник”, линейное напряжение останется таким же U_л=380 В, а фазовое напряжение увеличится в корень из 3 раз U_ф=U_л=380 В. Увеличение фазового напряжения приведет к увеличению фазового тока в корень из 3 раз. Таким образом линейный ток схемы “треугольник” будет в три раза больше линейного тока схемы “звезда”. А следовательно и потребляемая мощность будет в 3 раза больше:

S = 1,73∙380∙3 = 1975 Вт.

Таким образом, если двигатель рассчитан на подключение к трехфазной сети переменного тока по схеме “звезда”, подключение данного электродвигателя по схеме “треугольник” может привести к его поломке.

Если в нормальном режиме электродвигатель подключен по схеме “треугольник”, то для уменьшения пусковых токов на время пуска его можно соединить по схеме звезда. При этом вместе с пусковым током уменьшится также пусковой момент.

Подключение электродвигателя по схеме звезда и треугольник

Обозначение выводов статора трехфазного электродвигателя

Обозначение выводов обмоток статора вновь разрабатываемых трехфазных машин согласно ГОСТ 26772-85

Обозначение выводов обмоток статора ранее разработанных и модернизируемых трехфазных машин согласно ГОСТ 26772-85

Схемы подключения

Начнем с того, что рассмотрим конструкцию трехфазного электродвигателя. Нас здесь будут интересовать три обмотки, которые и создают магнитное поле, вращающее ротор мотора. То есть, именно так и происходит преобразование электрической энергии в механическую.

Существует две схемы подключения:

Сразу же оговоримся, что подключение звездой делает пуск агрегата более плавным. Но при этом мощность электродвигателя будет ниже номинальной практически на 30%. В этом плане подключение треугольником выигрывает. Мощность подключенный таким образом мотор не теряет. Но тут есть один нюанс, который касается токовой нагрузке. Эта величина резко возрастает при пуске, что негативно влияет на обмотку. Высокая сила тока в медном проводе повышает тепловую энергию, которая влияет на изоляцию провода. Это может привести к пробивке изоляции и выходу из строя самого электродвигателя.

Хотелось бы обратить ваше внимание на тот факт, что большое количество европейского оборудования, завезенного на просторы России, укомплектовано европейскими электрическими двигателями, которые работают под напряжением 400/690 вольт. Кстати, снизу фото шильдика такого мотора

Так вот эти трехфазные электродвигатели надо подключать к отечественной сети 380В только по схеме треугольник. Если подключить европейский мотор звездой, то под нагрузкой он сразу же сгорит. Отечественные же трехфазные электродвигатели к трехфазной сети подключаются по схеме звезда. Иногда подключение производят треугольником, это делается для того, чтобы выжать из мотора максимальную мощность, необходимую для некоторых видов технологического оборудования.

Производители сегодня предлагают трехфазные электродвигатели, в коробке подключения которых сделаны выводы концов обмоток в количестве трех или шести штук. Если концов три, то это значит, что на заводе внутри мотора уже сделана схема подключения звезда. Если концов шесть, то трехфазный двигатель можно подключать к трехфазной сети и звездой, и треугольником. При использовании схемы звезда необходимо три конца начала обмоток соединить в одной скрутке. Три остальных (противоположных) подключить к фазам питающей трехфазной сети 380 вольт. При использовании схемы треугольник нужно все концы соединить между собой по порядку, то есть последовательно. Фазы подключаются к трем точкам соединения концов обмоток между собой. Внизу фото, где показаны два вида подключения трехфазного двигателя.

Схема звезда-треугольник

Такая схема подключения к трехфазной сети используется достаточно редко. Но она существует, поэтому есть смысл сказать о ней несколько слов. Для чего она используется? Весь смысл такого соединения основан на позиции, что при пуске электродвигателя используется схема звезда, то есть плавный пуск, а для основной работы используется треугольник, то есть выжимается максимум мощности агрегата.

Правда, такая схема достаточно сложная. При этом обязательно устанавливаются в соединение обмоток три магнитных пускателя. Первый соединяется с питающей сетью с одной стороны, а с другой стороны к нему подсоединяются концы обмоток. Ко второму и третьему подключаются противоположные концы обмоток. Ко второму пускателю производится подсоединение треугольником, к третьему звездой.

Внимание! Одновременно включать второй и третий пускатели нельзя. Произойдет короткое замыкание между подключенными к ним фазами, что приведет к сбрасыванию автомата. Поэтому между ними устанавливается блокировка

По сути, все будет происходить так – при включении одного, размыкаются контакты у другого

Поэтому между ними устанавливается блокировка. По сути, все будет происходить так – при включении одного, размыкаются контакты у другого.

Принцип работы таков: при включении первого пускателя временное реле включает и пускатель номер три, то есть, подключенного по схеме звезда. Происходит плавный пуск электродвигателя. Реле времени задет определенный промежуток, в течение которого мотор перейдет в обычный режим работы. После чего пускатель номер три отключается, а включается второй элемент, переводя на схему треугольник.

Что такое однофазное и трёхфазное напряжение

В разных точках электросети разное напряжение, его номинал в розетке и на распределительном щитке различен.

• Напряжение 380 Вольт – трехфазное, действующее в аналогичной сети. Она состоит из трех отдельных цепей, называемых фазами, и нулевого провода, идущего от общей точки. Электродвижущая сила (ЭДС) движется по трем проводам, ее амплитуда и частота одинаковы, а момент прохождения через максимум или нуль сдвинуты друг относительно друга на треть периода. Это значит, что в точке, где ЭДС одного провода достигает минимума, ЭДС второго провода убывает, а третьего – нарастает.
• Напряжение 220 В называется фазным и действует в такой же сети. ЭДС при этом движется только по одному проводу. Обычно однофазную сеть используют, если нагрузка каждого потребителя не превышает 10кВт, например, в жилых домах. При этом в каждую квартиру подводятся фазный провод и нулевой (нейтральный проводник).

Часто дополнительно подводится заземление, предотвращающее поражение человека электрическим током. Оно необходимо также для отвода тока утечки и защиты приборов от поломки. В случаях когда нужно запитать оборудование с большей чем 10кВт мощностью, например, на промышленных предприятиях, используется трёхфазная подача напряжения.

Разводка однофазного щитка

Например, к щиту подключаются — плита (варочная панель) 7,2 кВт; духовой шкаф 4,3 кВт; кухня 5,5 кВт; комната 3,5 кВт; ванная 3,5 кВт; двигатель 3-фазный 1,5 кВт; розетка 3-фазная.

Рассмотрим такую ситуацию: у вас была однофазная сеть и теперь дали разрешение на проведение трехфазной. В этом случае нужно все потребители распределить по фазам.

Самый мощный прибор это варочная панель (плита) 7,2 кВт, которую нужно посадить на первую фазу. На вторую подключить духовой шкаф и комнату. В итоге получается 7,8 кВт. А на третью фазу подключить кухню и ванную комнату. Общая мощность получится 9 кВт. Прибавим еще мощность двигателя, разделив ее на каждую фазу одинаково. В итоге получилось: на первой фазе 7,8 кВт; на второй фазе 9,4 кВт; на третьей — 9,6 кВт. Приблизительно распределили нагрузку по фазам по возможности равномерно. Посмотрим, какой в результате получился щиток.

• Итак, трехфазный щиток состоит из входного автомата и трехфазного счетчика. Далее, на первую фазу подключен автомат 40 Ампер, через который питается плита мощностью 7,2 кВт. Если просуммировать с двигателем, будет 7,8 кВт.
• Ко второй фазе через автомат 25 Ампер подключен духовой шкаф и микроволновая печь. Через второй автомат 16 Ампер подсоединена комната проектной мощностью 3,5 кВт. Общая мощность получилась 8,4 кВт.
• К третьей фазе подключен ДИФ автомат и обычный автомат. Через обычный автомат на 25 Ампер подключена кухня проектной мощностью 5,5 кВт. Через ДИФ автомат подключена ванная комната проектной мощностью 3,5 кВт. Общая мощность на третью фазу получается 9,6 кВт.

Распределение полной мощности двигателя на три фазы по 0,6 кВт:

• первая фаза: 7,2+0,6=7,8 кВт;
• вторая фаза: 4,3+3,5+0,6=8,4 кВт;
• третья фаза: 5,5+3,5+0,6=9,6 кВт.

По всем трем фазам максимальная мощность составляет 9,6 кВт. Если проектная мощность 8,8 кВт и входной автомат на 40 Ампер, а у нас проектная мощность на одной из трех фаз 9,6 кВт, то такой автомат не выдержит нагрузку. Если третью фазу загрузить на полную мощность, то этот автомат отключится. Поэтому, входной автомат нужно ставить на 50 Ампер.

Из этого примера видно, что при небольшом количестве потребителей можно полноценно загрузить трехфазную цепь. Иногда возникает необходимость подключить кондиционеры, электрический теплый пол и другие потребители высокой мощности.

Прежде чем покупать электрическое оборудование, надо рассчитать потребляемую мощность. Потянет ли входной автомат и разрешенный лимит по току на электроснабжение дома?

После подсчета всех нагрузок по фазам можно определить, какой мощности нужен входной автомат. Узнать в энергосбыте, какой резерв по току вам дадут. Возможно, разрешение дадут только на 25 Ампер. Придется покупать приборы из расчета на эти 25 Ампер. На фазу дается только 5,5 кВт.

В этом случае, что делать с электроплитой на 7,2 кВт? Современные электроплиты и варочные панели имеют подключение к двухфазной цепи, а иногда и к трехфазной. Кроме земляного и нулевого вывода имеется L1 и L2 (иногда L1, L2, L3). В первом случае для подключения двухфазной цепи, а во втором – подключение трехфазной цепи. Такие мощные нагрузки предусмотрены специально, чтобы можно было их распределить.

Когда делаете проект и запрашиваете проектную мощность, пытайтесь получить разрешение на мощность с запасом.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта , буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Навигация по записям

Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным. Теперь о схеме подключения.

При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа. Традиционно монтируются в специальные боксы короба из негорючего пластика. В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы с

Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. В некоторых видах этих приборов клеммы расположены снизу. Но установить все элементы, произвести подключение счетчика к нагрузке электроприборам , без подключения питания можно самостоятельно.

Счётчики трансформаторного включения в основном применяются в узлах учёта промышленных предприятий. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. В современных сетях наиболее широкое распространение получили двухполюсные автоматические выключатели. Конкретная цифра указывается в сопроводительном документе.

Рекомендуем: Составление смет на электромонтажные работы

Посмотрите подключение счетчика в видео-формате. Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Вообще, подключение электросчетчика, схема которого известна, особого труда не составит.

Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. В некоторых видах этих приборов клеммы расположены снизу. В принципе, все аналогично, только фаз в данном приборе не одна, а три. Основные требования Основные правила монтажа и подключения приборов учета определяются п.

Подготовка к монтажу

Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике. На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. А соединительная схема остается той же самой.

Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. Разберёмся в тонкостях установки Все работы по установке счетчиков должны вестись, во-первых, теми организациями, которые имеют на это полномочия, а во-вторых, квалифицированным персоналом, имеющим нужный допуск. Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки. От вводного автомата обычно это двухполюсное устройство , один фазный провод подсоединен на 1-й контакт электросчетчика, а вторую клемму перемычка соединяет с распределительным автоматом как подключить автомат, равно и как подключить счетчик, видно из прилагаемых схем.
Установка и подключение электросчетчика СЕ101 S6 — Энергомера

https://youtube.com/watch?v=TDJ2SrSzOlQ

Трехфазная система переменного тока

Сети трёхфазной системы рассчитаны на питание от подстанций, подающих напряжение по четырём проводам: три фазы и ноль. Это один из частных случаев многофазных цепей, где функционируют ЭДС, имеющие синусоидальные формы и равную частоту. Они произведены одним и тем же источником, но имеют угол сдвига между фаз в 120 градусов (2π/3).

Ещё электротехник М.О. Доливо-Добровольский, проводя изучение работы асинхронных двигателей, представил четырёхпроводную систему в качестве рабочей для питания такого типа машин и агрегатов. Каждый провод, образующий отдельную цепь внутри этой системы, называют «фазой». Структуру трёх смещённых по фазе переменных токов именуют трёхфазным током.

Важно! В подобной структуре фазное напряжение равно 220 В – это то, что покажет прибор при измерении между фазным и нулевым проводниками. Величина линейного напряжения составит 380 В при проведении измерения между двумя фазными тоководами

К чему приводит отгорание нуля в трехфазной сети

Что изменится, если произойдёт обрыв нулевого провода N ДО места соединения нулевых проводов в одной точке? Будет обрыв нуля в трехфазной сети:

Обрыв нуля в трехфазной сети

Если смотреть по схеме, правее места обрыва напряжение теперь будет не нулевым, а “гулять” в произвольных пределах.

Что будет, если ноль отсоединить (случайно или намеренно)? Какие напряжения будут подаваться потребителям вместо 220В? Это как повезёт.

Картинка в другом виде, возможно, так будет легче понять:

Перекос фаз в результате обрыва нуля.

Потребители условно показаны в виде сопротивлений R1, R2, R3. Напряжения, указанные в предыдущем рисунке, как ~220B, обозначены как ~0…380B. Объясняю, почему.

Итак, что будет, если ноль пропадёт (крест в нижнем правом углу)?  В идеальном случае, когда электрическое сопротивление всех потребителей одинаково, ничего вообще не изменится. То есть, перекоса фаз не будет. Так происходит в случае включения трехфазных потребителей, например, электродвигателей или мощных калориферов.

Но в реале так никогда не бывает. В одной квартире никого нет, и включен только телевизор в дежурном режиме и зарядка телефона. А соседи по площадке устроили стирку, включили сплит-систему и электрический чайник. И вот -БАХ!- отгорает ноль.

Начинается перекос фаз. А насколько он зверский, зависит от реальной ситуации.

У соседей, которые дома, чайник перестанет греть, стиралка и сплит потухнут, напряжение уменьшится до 50…100В. Поскольку “сопротивление” этих соседей гораздо ниже, чем тех у тех, которых нет дома. И вот, эти люди спокойно работают на работе, а в это время в пустой квартире у них дымятся телевизор и китайская зарядка. Потому, что напряжение в розетках подскочило до 300…350В.

Это реальные факты и цифры, такое иногда бывает, состояние электрических щитков на лестничных площадках часто бывает аварийным. Даже, когда в доме проводится капитальный ремонт, щитки не трогают, поскольку менять электрику гораздо сложнее, чем покрасить дом и вставить новые окна.

Расследовать такое возгорание надо не с вызова экстрасенсов (мало ли, полтергейст со спичками играется;) ), а с вызова электрика.

Теперь – про

История

Впервые идеи использования двухфазного тока для создания вращающего момента были высказаны Домиником Араго в 1827 году. Практическое применение было описано Николой Тесла в его патентах от 1888 года, примерно тогда же им была разработана конструкция соответствующего электродвигателя. Далее эти патенты были проданы компании Вестингауза, которая начала развивать двухфазные сети с США. Позднее эти сети были вытеснены трёхфазными, теория которых разрабатывалась русским инженером Михаилом Осиповичем Доливо-Добровольским, работавшим в Германии в компании AEG. Однако, благодаря тому, что в патентах Теслы содержались общие идеи использования многофазных цепей, компании Вестингауза некоторое время удавалось сдерживать их развитие с помощью патентных судебных процессов.

Преимущества

Преимуществом двухфазных сетей было то, что они допускали простой, мягкий пуск электрических двигателей. На заре электротехники эти сети с двумя отдельными фазами были более просты для анализа и разработки. Тогда ещё не был создан метод симметричных составляющих (он был изобретён в 1918 году), который впоследствии дал инженерам удобный математический инструментарий для анализа несимметричных режимов нагрузки многофазных электрических систем.

Вращающееся магнитное поле, создаваемое в двухфазных системах, позволяло электромоторам создавать вращающий момент от нулевой частоты вращения мотора, что не было возможным в однофазных асинхронных электромоторах (без специальных пусковых средств). Асинхронные двигатели, разработанные для двухфазных систем, имеют ту же конфигурацию обмоток, что и однофазные двигатели с пусковым конденсатором.

Для трёхфазной электрической сети требуются линии с меньшей массой проводящих материалов (как правило, металлов) при том же самом напряжении и большей передаваемой мощности, в сравнении с двухфазной четырёхпроводной системой. Двухфазные линии были вытеснены трёхфазными в электрических распределительных сетях, однако они до сих пор используются в некоторых системах управления.

Передаваемая мгновенная активная мощность в трёхфазных и двухфазных электрических сетях постоянна при симметричной нагрузке. Однако в однофазных сетях мгновенная активная мощность колеблется с частотой, в два раза бо́льшей частоты напряжения в линии. Эти пульсации мощности приводят к повышенному шуму и механическим вибрациям в электрооборудовании с намагничивающимися материалами из-за магнитострикционного эффекта, а также к вращательным вибрациям валов электродвигателей.

Двухфазные контуры обычно используют две отдельные пары токонесущих проводников. Могут использоваться и три проводника, однако по общему проводу течёт векторная сумма фазных токов, и поэтому общий провод должен иметь больший диаметр. В отличие от этого, в трёхфазных сетях при симметричной нагрузке векторная сумма фазных токов равна нулю, и поэтому в этих сетях возможно использовать три линии одинакового диаметра. Для электрических распределительных сетей требование трёх проводящих линий лучше, чем требование четырёх, поскольку это даёт значительную экономию в стоимости проводящих линий и в расходах по их установке.

Двухфазное напряжение может быть получено от трёхфазного источника путём соединения однофазных трансформаторов по так называемой схеме Скотта. Симметричная нагрузка в такой трёхфазной системе в точности эквивалентна симметричной трёхфазной нагрузке.

Часто можно слышать, как называют электрические сети трёхфазными, двухфазными, реже — однофазными, но иногда подразумевается под этими понятиями не одно и то же. Чтобы не запутаться, давайте разберёмся с тем, чем отличаются эти сети и что имеют в виду, когда говорят, например, про отличия трехфазного от однофазного тока

При переменном токе провод, подводящий ток — это фаза. Её схемное обозначение L1 (А).

Второй называют нулевым. Обозначение — N.

Значит, для передачи однофазного тока нужно использовать два провода. Называются они фазным и нулевым соответственно.

Между этими проводами напряжение 220 В.

Схема

Агрегаты трехфазного тока имеют две схемы подключения в сеть: первая – «звезда», вторая – «треугольником». В первом варианте, начальные контакты всех трех обмоток генератора замыкаются вместе по параллельной схеме, что, как и в случае с обычными щелочными батарейками не даст прироста мощности.

Вторая, последовательная схема подключения обмоток источника тока, где каждый начальный вывод подключается к конечному контакту предыдущей обмотки, дает трехкратный прирост напряжения за счет эффекта суммирования напряжений при последовательном подключении.

Кроме того, такие же схемы подключения имеют и нагрузку в виде электродвигателя, только устройство, подключенное в трехфазную сеть по схеме «звезда», при токе в 2,2 А будет выдавать мощность 2190Вт, а тот же агрегат, подключенный «треугольником», способен выдать в три раза большую мощность – 5570, за счет того, что благодаря последовательному подключению катушек и внутри двигателя, сила тока суммируется и доходит до 10 А.

https://youtube.com/watch?v=DXUuJ7es4C0

Назначение

Отключение цепи происходит, когда ток превышает номинальное значение. Чем он больше, тем выше скорость срабатывания. Кроме того, автомат отключается при коротком замыкании, когда в защищаемой цепи возникает очень большой ток. Здесь отсечка происходит мгновенно.

В качестве примера можно рассмотреть блок соединенных шлейфом розеток, к которому одновременно подключены несколько мощных потребителей. Ток при этом превышает номинал, и силовые провода начинают нагреваться. Чтобы они не оплавились, автомат вовремя отключает цепь.

Реакция устройства подбирается такой, чтобы провода не перегрелись. Автоматический выключатель также защищает подключенные нагрузки. Но человека от прямого воздействия электрического тока он не спасает. Для этого применяются устройства защитного отключения.
