Что такое ЖК-матрица

Матрица является основной деталью ЖК-монитора, формирующей картинку. Элемент выполняется в виде двух стеклянных пластин с тонким слоем жидких кристаллов. Каждая ячейка из массива пикселей может менять расположение при воздействии напряжения. Пиксель состоит из субпикселей — синего, красного и зеленого, которые выстраиваются в конкретном порядке и пропускают потоки света.

Матрица ЖК-телевизораИнтересно знать! Увидеть жидкие кристаллы можно невооруженным глазом. Достаточно посмотреть на дисплей с близкого расстояния — точки разных цветов визуализируются четко.

Виды ЖК-матриц

На российском рынке представлены телевизоры с двумя типами ЖК-матриц:

  • TN и TN + film. Кристаллы без воздействия напряжения располагаются по горизонтали под углом. Спиралевидное расположение точек объясняет неоднородность картинки, если смотреть на экран по вертикали. ТВ с матрицами TN + film стоят недорого, отличаются скоростью отклика;
  • IPS-матрица. Кристаллы монитора тонкопленочного экрана размещаются параллельно друг другу и не поворачиваются, если нет напряжения. Энергоемкость дисплея обуславливает небольшую скорость отклика — IPS долго вращает кристаллический массив.

Совет! Для просмотра фильмов со спецэффектами и быстрых видеозаписей остановитесь на матрицах TN + film.

Монитор гаснет через несколько секунд после включения

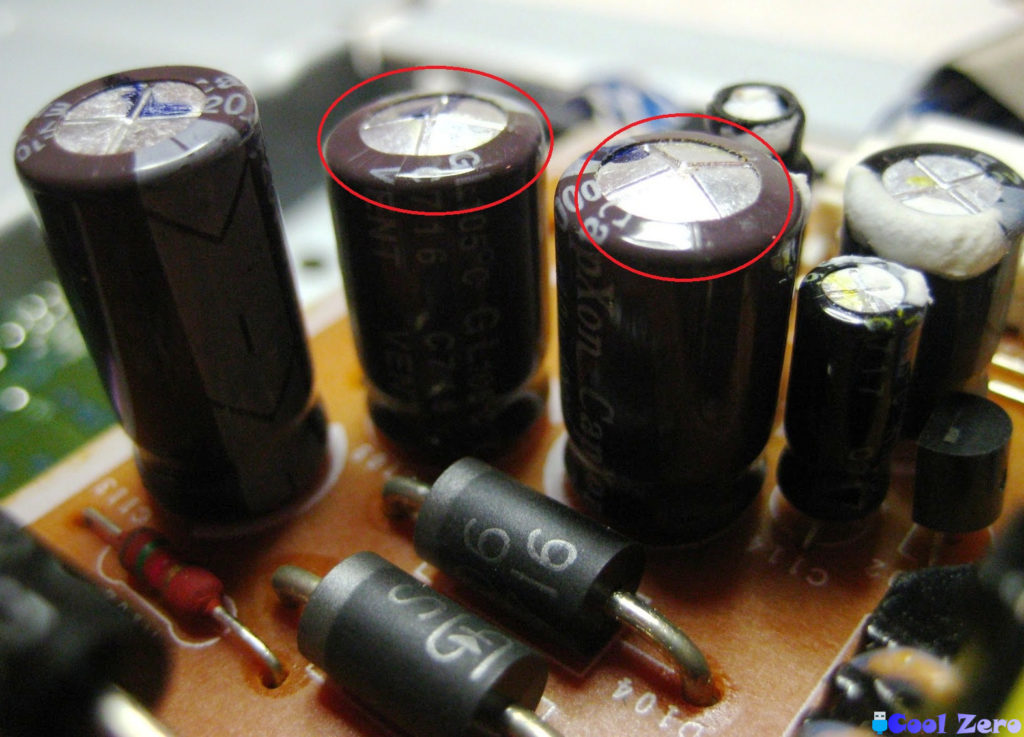

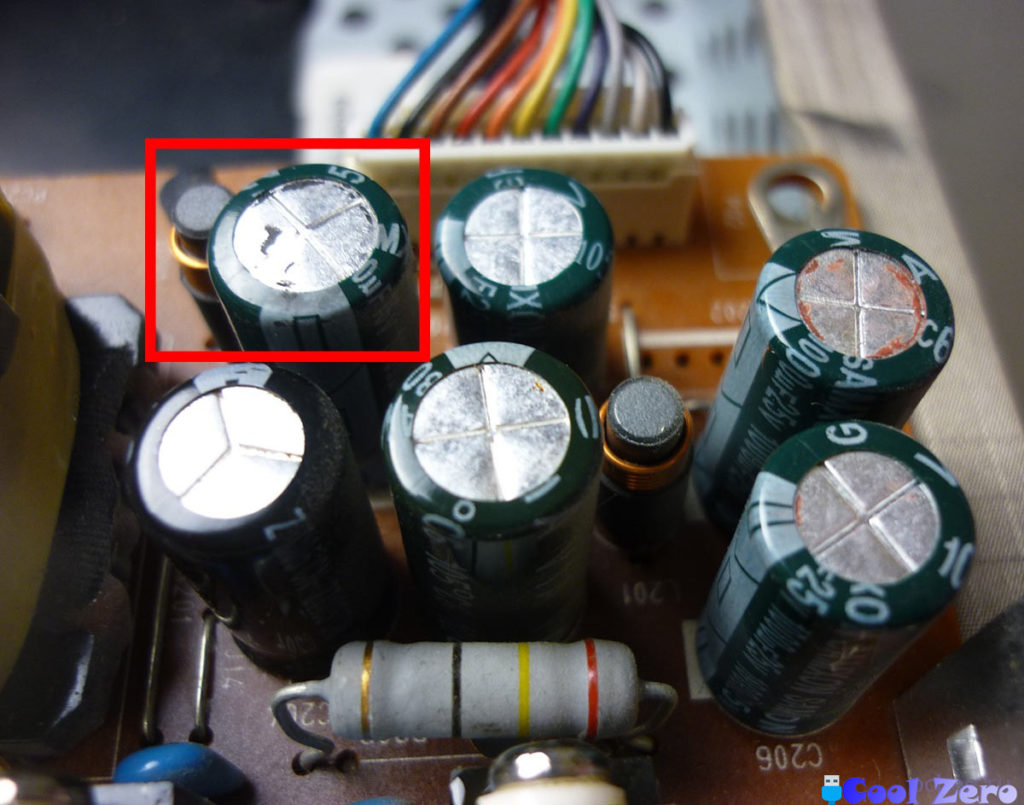

Уверен вы слышали такое понятие как “вздувшиеся” конденсаторы, это наиболее частая причина выхода из строя материнский плат и блоков питания компьютеров, но не исключением являются платы блоков питания ЖК-мониторов, которые преобразуют входящие 220 вольт в напряжения 5 вольт для питания электросхемы и 14 и более вольт для работы матрицы и инвертора подсветки.

Если ваш монитор не новый и вы допускаете возможность выхода из строя конденсаторов в блоке питания, вам необходимо осмотреть их внешний вид, для этого необходимо разобрать монитор, как правило внутри имеется металлическая коробочка, а под ней две платы, одна блок питания (куда вставляется шнур 220 вольт), а вторая плата собственно низковольтная часть, отвечающая за работу и управление монитором.

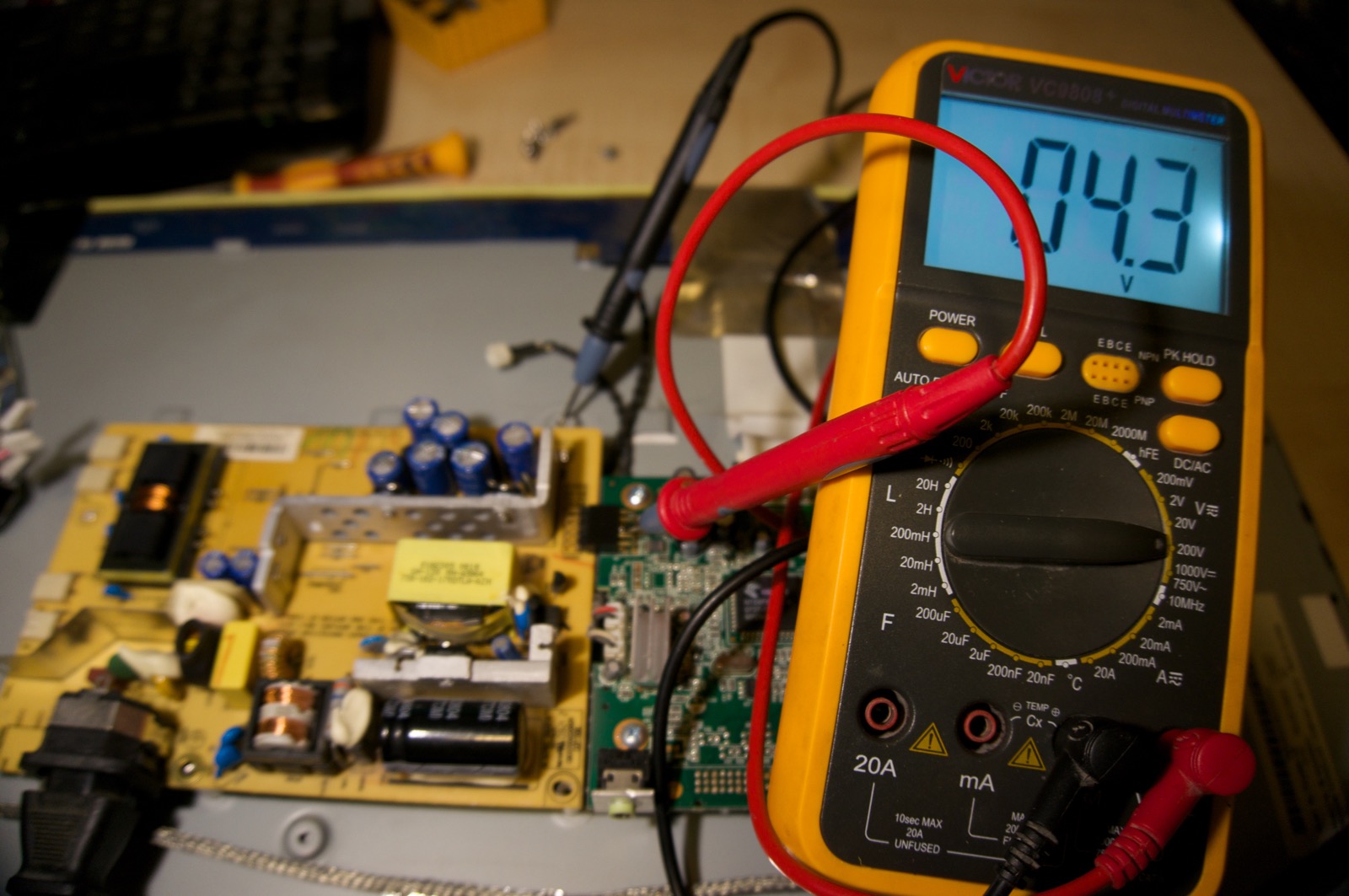

Если у вас под рукой есть мультиметр, то включите разобранный монитор и замерьте напряжение на выходе блока питания, обычно рядом с выводами написаны напряжения, которые должны быть на исправном мониторе. В моем случае я наблюдал напряжение 4.3 вольта вместо положенных 5 вольт, что уже намекало на проблемы в блоке питания.

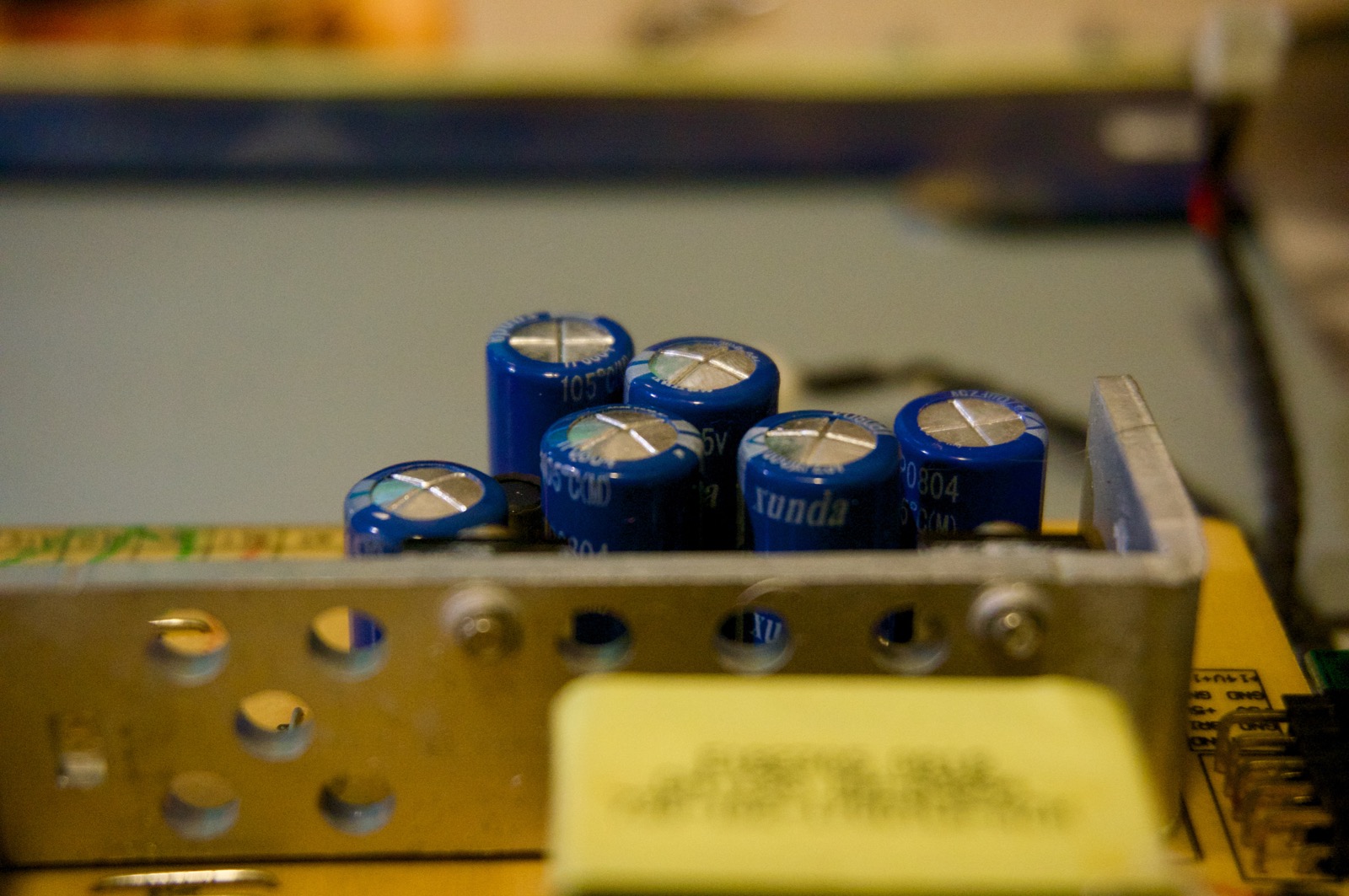

При беглом осмотре сразу бросились в глаза 4 вздувшихся конденсатора, их параметры 680 мкФ на 25 вольт, под рукой у меня не оказалось подобных по размеру и емкости, поэтому я быстро собрался и отправился в магазин радиодеталей.

Самое важное при покупке новых конденсаторов, учесть емкость, напряжение и габариты. Я решил поменять все шесть конденсаторов и купил с запасом десять конденсаторов емкостью 1000 мкФ, на напряжение 25 вольт, габариты были идентичные старым на 680 мкФ

Вы спросите, почему я поставил конденсаторы более высокой емкости?

Дело в том, что в выходных каскадах блока питания, электролитические конденсаторы выполняют роль сглаживания импульсного напряжения и увеличивая номинальную емкость на 50-100% вы получаете более сглаженное напряжение и запас по емкости.

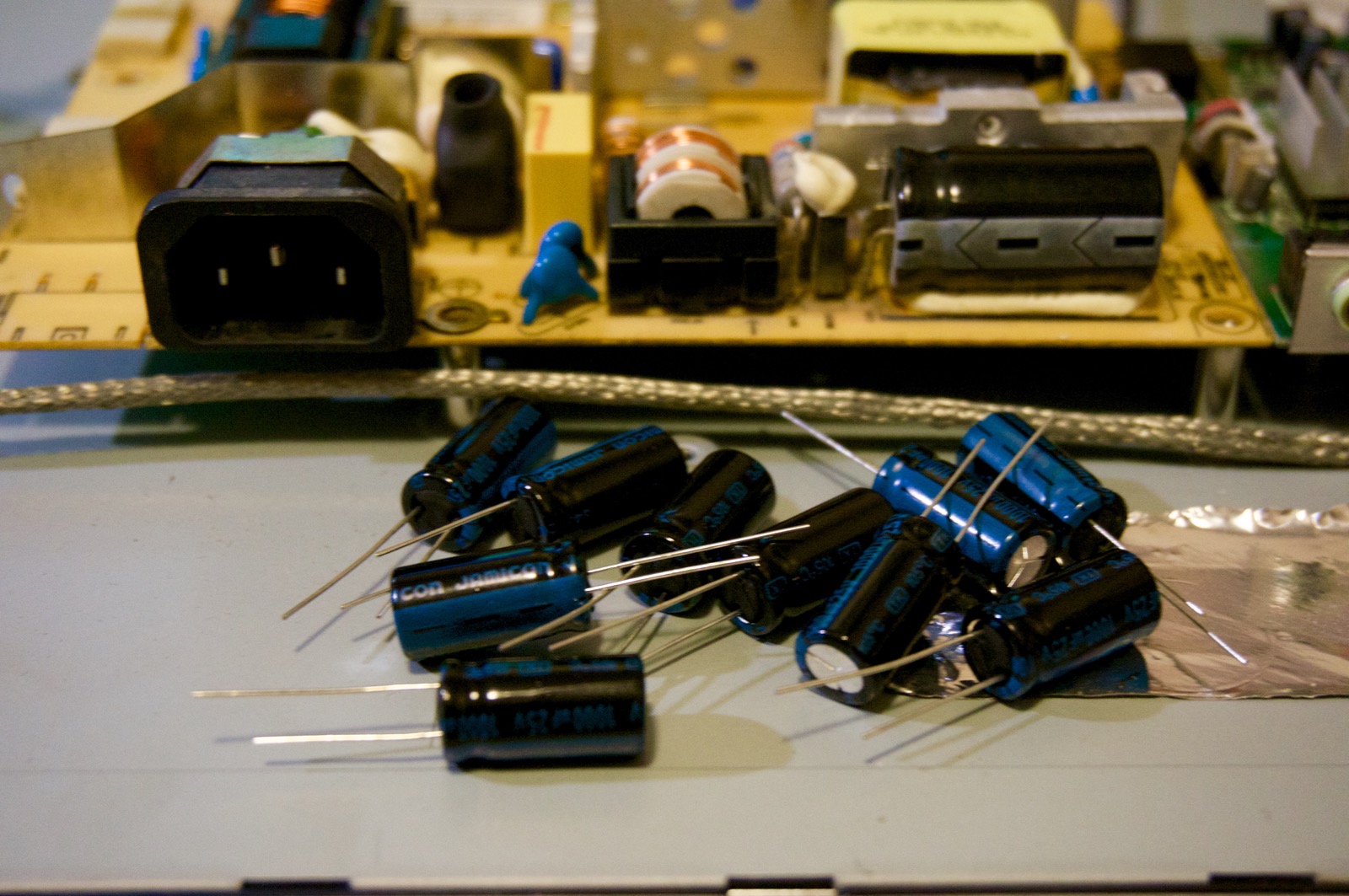

Далее я выпаял все старые конденсаторы и впаял новые

Хочу обратить внимание, что электролитические конденсаторы имеют полярность, т.е. не все равно как вы их впаяете

Обычно на печатной плате имеются маркировки минусового контакта, также на самом конденсаторе есть обозначение минусового вывода, поэтому будьте внимательны, ваша задача впаять новые конденсаторы строга соблюдая полярность.

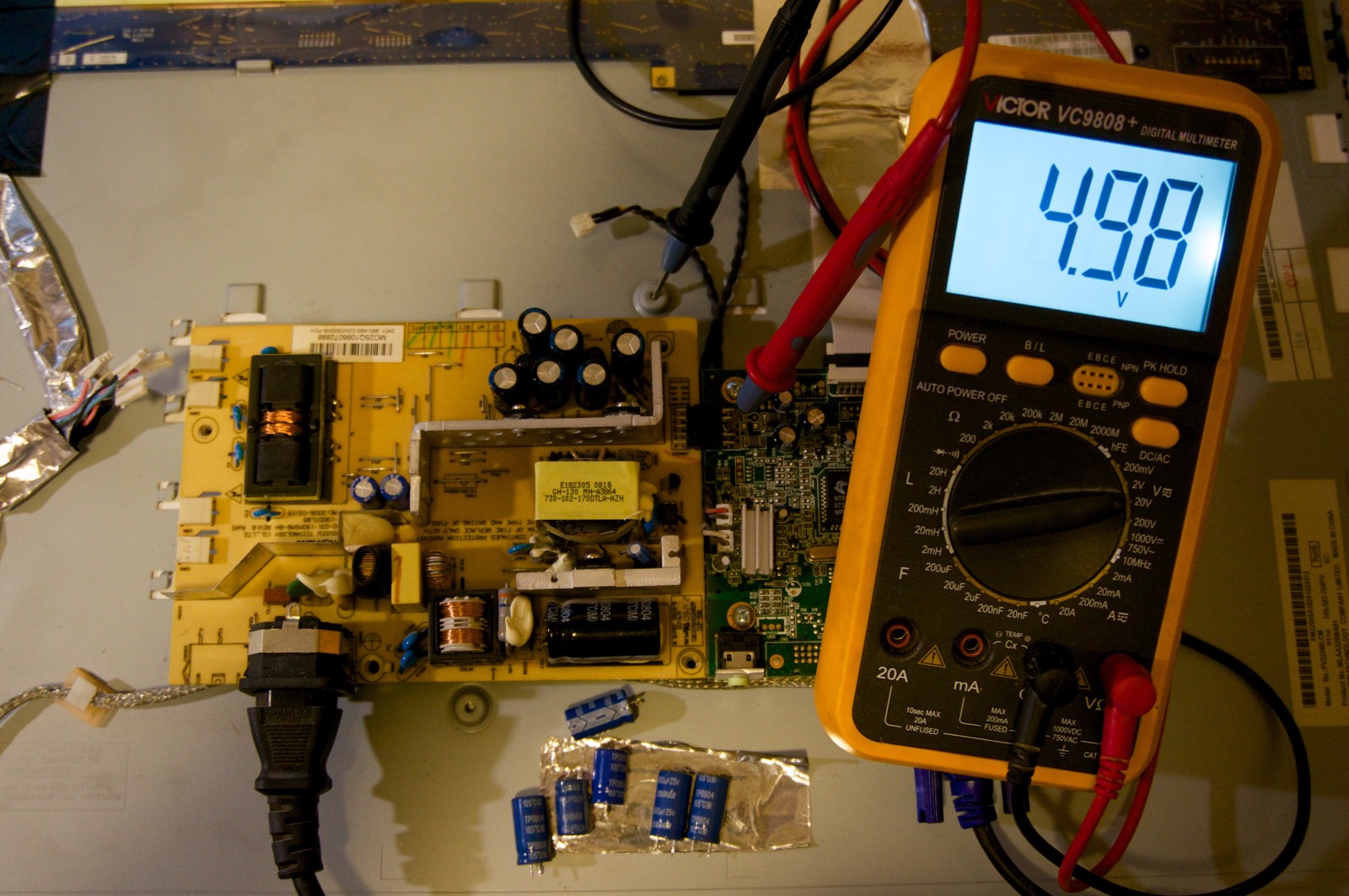

После того как мы впаяли новые конденсаторы и убедились, что нет замкнутых дорожек после работы паяльником, мы включаем монитор в сеть. Светодиод загорелся и уже не моргал. т.е. я уже понял, что монитор заработал, но чтобы убедиться я замерил выходное напряжение, оно как видите уже составляло необходимые 5 вольт. После я подключил провода, убедился что монитор работает и больше не выключается самостоятельно и собрал все в обратном порядке.

И напоследок хочу привести данные замеров емкости выпаянных конденсаторов. Напомню, что всего было заменено шесть электролитов, четыре их которых имели явные признаки “вздутости”, их верхняя сторона была не плоской и округлой. Так вот, чтобы вы понимали, что такое вздувшийся конденсатор я приведу следующие результаты замеров: емкость неисправных конденсаторов составляла от 16 до 90 мкФ, вместо номинальных 680 мкФ.

7 место — нет изображения, но подсветка присутствует

То есть на лицо белый или серый экран. Для начала следует проверить кабели и попробовать подключить монитор к другому источнику видеосигнала. Также проверьте выдается ли на экран меню монитора.

Если все осталось по прежнему, смотрим внимательно на плату блока питания. В блоке питания ЖК монитора обычно формируются напряжения номиналом 24, 12, 5, 3.3 и 2.5 Вольт. Нужно вольтметром проверить все ли с ними в порядке.

Если все в порядке, то внимательно смотрим на плату обработки видеосигнала – она обычно меньше, чем плата блока питания. На ней есть микроконтроллер и вспомогательные элементы. Нужно проверить приходит ли к ним питание. Одним коснитесь контакта общего провода (обычно по контуру платы), а другим пройдитесь по выводам микросхем. Обычно питание где-нибудь в углу.

Если по питанию все в порядке, а осциллографа нет, то проверяем все шлейфы монитора. На их контактах не должно быть нагара или потемнения. Если что-то нашли – очистите изопропиловым спиртом. В крайнем случае можно почистить иголочкой или скальпелем. Так же проверьте и плату с кнопками управления монитором.

Если ничего не помогло, то возможно Вы столкнулись со случаем слетевшей прошивки или выходом из строя микроконтроллера. Это обычно случается от скачков в сети 220 В или просто от старения элементов. Обычно в таких случаях приходится изучать спецфорумы, но проще пустить на запчасти, особенно если на примете есть знакомый каратист, сражающийся против неугодных ЖК мониторов.

Частые проблемы

Продавец отказывается принимать монитор для гарантийного ремонта и отправляет в сервисный центр производителя.

— вы вправе обратиться с претензией и к продавцу, и к производителю. Отправляя вас к производителю, продавец хочет снять с себя дополнительные обязанности.

При визуальном осмотре продавец обвиняет покупателя в поломке и отказывается принимать монитор по гарантии

— если вы уверены, что неисправность возникла не по вашей вине — требуйте экспертизы.

Если вы уже пробовали вернуть товар в магазин и получили отказ, задайте вопрос нашему юристу, и он подскажет, как действовать в вашей ситуации.

Ремонт в целом

Сначала телевизор попадает на диагностику: его осматривают снаружи и внутри, если это smart-tv, то прогоняют через специальные электронные программы проверки функциональности. Проблема обычно расположена в каком-то одном элементе или даже его шлейфе. Мы знаем, что снаружи у монитора только передняя часть экрана, задняя крышка и входы-выходы под манипуляторы, питание и дополнительное оборудование.

Внутри же у всех жк-телевизоров есть электронная плата, матрица, инвертер изображения и система подсветки. Если проблемы начались сразу после покупки, и у вас на руках магазинная гарантия, можно смело поменять в том же магазине неисправный телевизор на новый такой же модели или любой другой, но включив в процесс манипуляции с доплатой или возвратом средств.

Если же гарантия прошла, есть смысл обратиться в хороший сервис, где неисправную деталь или поменяют на новую, или починят.

Основные неисправности монитора и способы их устранения

В настоящее время используются только жидкокристаллические мониторы, ими пользуются практически все. Устройство такого монитора достаточно простое — это корпус, защитная панель на экране, матрица, устройство подсветки матрицы, модуль питания, процессор и контроллер. Неисправности монитора кроются в выходе из строя одного из перечисленных модулей. У каждого модуля свои симптомы, по которым достаточно просто определить, какой из них вышел из строя. При желании их можно заменить самостоятельно. Также существуют неисправности электроники и механические неисправности.

Механические неисправности

Это самые простые неисправности в мониторе и устраняются они довольно таки просто. Это провод питания, который может выскочить из разъема, грязь попавшая на контакты соединительных кабелей. Лечатся они путем поочередного отключения всех проводов и их повторным включением.

Неисправности электроники

С электроникой дела обстоят немного посложней, при желании и тут ничего страшного нет. Самое главное наличие запчастей. Как правило мониторы служат длительное временя и за этот период их уже снимают с производства, соответственно возникает дефицит запасный частей. Те которые и есть в продаже стоят существенно дорого, порой дешевле купить новый монитор чем запчасти к нему. Исключение составляют ноутбуки.

Монитор не включается

После включения монитор не включается. Чаще всего это выход из строя блока питания в моделях с внешним блоком питания или модуля питания. Определить неисправность внешнего блока питания достаточно просто если есть под рукой мультиметр, то необходимо померить выходное напряжение на штекере который подключается к монитору. В блоке питания как правило из строя выходят конденсаторы. Очень аккуратно разберите монитор (блок питания), предварительно отсоединив от сети питания, и визуально осмотрите банки конденсаторов. Не стоит забывать, что конденсатор хранит электрический заряд. Если они вздутые, то причина очевидна.

Необходимо купить аналогичные детали и заменить их. Все детали маркированные, аналог будет легко найти. Если же видимых причин нет, то можно просто заменить блок целиком. Часто бывает, что со временем, отходит пайка если она была сделана некачественно, тут нужно внимательно осмотреть плату и пройтись паяльником по сомнительным местам. Более сложные манипуляции в домашних условиях сделать будет проблематично.

Тусклое изображение

Есть картинка но нет подсветки. Если осветить монитор, то видно, что картинка есть. Как правило вышла из строя лампа подсветки, или неисправность кроется в цепи подсветки, кроме этого может быть поврежден блок питания или инвертор. Необходимо осмотреть визуально, при наличии вздутых конденсатор заменить их, можно заменить блок целиком.

Горизонтальная или вертикальная полоса на экране

Монитор работает, но на весь экран полоса одного цвета. Причиной такой неисправности может служить поломка матрицы. Лучше всего попробовать проверить подключение контактных разъемов к матрице и аккуратно подклеить отошедшие контакты если таковые имеются. В большинстве случаев потребуется замена самой матрицы.

Яркие одиночные точки на экране

Самая распространенная проблема — это битые пиксели. Выглядит как яркая точка другого цвета на экране монитора. Причиной может быть брак матрицы или ее долгая работа. С такой причиной нужно смириться, однако стоит попробовать устранить такой дефект программно (в сети очень много программ для устранения такого дефекта).

Дрожание изображения или шумы

Чаще всего проблема решается заменой кабеля. Вместо обычного кабеля нужно взять кабель с подавителем электромагнитной помехи.

Источник

Проблемы с включением и выключением питания

Если устройство не реагирует при включении кнопки питания, то проблема скорее всего именно с БП. Он может перегореть вследствие сильного скачка напряжения, несмотря на то, что современные модели оснащены уровнями защиты.

Симптомы при неисправном БП: телевизор вообще не включается, самопроизвольно выключается через некоторое время, кнопка питания постоянно мигает, индикатор загорается и сразу тухнет.

Причина бывает в материнской плате, на которой могут появиться микротрещины именно из-за скачка напряжения. Точнее скажут в сервисном центре, где проведут полную диагностику.

Ремонт телевизоров с жидкокристаллическим экраном

С рядом неисправностей жидкокристаллических (ЖК) LCD и LED телевизоров вполне можно справиться исамому, без привлечения профессионалов. Но все же нужно быть осторожным – такие изделия стоят немалых денег, и если вы некомпетентны в данной области, вы можете только усугубить ситуацию.

Прежде чем приступить к ремонту, изучите инструкцию и подробное описание работы вашей техники. Даже не обладая обширными познаниями в этой сфере, можно понять что ремонт LCD и LED телевизоров отличается от ремонта кинескопных – здесь вы не столкнетесь с привычными сломанными позисторами и т.д. Главная задача – определить, почему вышла из строя подсветка.

Описание LCD и LED технологий гласит, что разница заключается только в способе подсветки. В первом случае подсветка осуществляется при помощи люминесцентных или флуоресцентных ламп, а во втором – при помощи светодиодов. На этом различия обычно и заканчиваются, будь то жидкокристаллический JVC LT-20В70ВS, JVC LT-20Е50S или Philips 40PFS6409/12.

Причина неисправностей может заключаться в отсутствии питания. Чтобы проверить наличие питания, необходимо:

  • снять заднюю крышку;
  • отсоединить провода, подсоединенные к матрице;
  • подключить к контактам заранее припасенную рабочую лампу.

В некоторых случаях предусмотрен не один, а несколько источников света. Поэтому придется протестировать каждый из них. Для этого необходимо демонтировать матрицу и включить телевизор в сеть – так вы увидите, какой светильник неисправен.

Определив нерабочую лампу LCD или LED телевизора, можно приступить к замене

На этом этапе вам понадобится проявить максимальное внимание и аккуратность. Иногда лампу можно извлечь даже без демонтажа матрицы – достаточно лишь сдвинуть защитные элементы с прокладкой из резины и извлечь лампочку при помощи паяльника. Таким же образом осуществляется и монтаж лампы

Важный момент – при замене выбирайте лампочку, идентичную по габаритам сгоревшей

Таким же образом осуществляется и монтаж лампы. Важный момент – при замене выбирайте лампочку, идентичную по габаритам сгоревшей.

Нередко причиной неисправностей становятся повреждения экрана. Менять жидкокристаллический экран LCD или LED телевизора не рекомендуется – целесообразнее будет купить новый аппарат. То же самое можно сказать и о матрице жидких кристаллов.

5 место — вертикальные полосы на изображении

Это самые противные неисправности ЖК мониторов в жизни любого компьютерщика и пользователя, потому как говорят нам, что пора покупать новый LCD монитор.

Почему новый покупать? Потому что матрица Вашего любимчика 90 % пришла в негодность. Вертикальные полосы появляются при нарушении контакта сигнального шлейфа с контактами электродов матрицы.

Это лечится только аккуратным применением скотча с анизотропным клеем. Без этого анизотропного клея был у меня неудачный опыт ремонта ЖК телевизора Samsung с вертикальными полосами. Можете почитать также как ремонтируют такие полоски китайцы на своих станках.

Более простой выход из сложившейся неприятной ситуации можно найти, если у Вашего друга-брат-свата завалялся такой же монитор, но с неисправной электроникой. Слепить из двух мониторов похожих серий и одинаковой диагонали труда не составит.

Иногда даже блок питания от монитора большей диагонали можно приспособить для монитора с меньшей диагональю, но такие эксперименты рискованны и я не советую устраивать дома пожар. Вот на чужой вилле – это другое дело…

Частые причины, вызывающие неисправности lcd мониторов

Мы кратко разобрались в том, какие поломки чаще всего встречаются у мониторов. Теперь узнаем, какие именно причины приводят к этим поломкам. И научимся распознавать «симптомы», чтобы самостоятельно произвести ремонт lcd дисплеев. Речь пойдёт именно о «ЛСД» мониторах, так как они наиболее популярны.

Разбитый экран монитора

Монитор может быть полностью неработоспособным, если у него разбит экран. Бывают очевидные повреждения. Например, треснул экран ноутбука. Но бывают и скрытые повреждения. Дисплей может быть разбит так, что вы заметите лишь пятно. И оно со временем будет расширяться. Этот симптом говорит о том, что у вас потёк экран. И потребуется замена матрицы или всего монитора.

Битые пиксели на матрице

Матрица жк экранов состоит из жидких кристаллов. Сами кристаллы крайне редко выходят из строя. Если, конечно, они не повреждены физически. Причиной битых пикселей является выход из строя транзисторов. А в жк мониторах их огромное количество.

Ремонт матрицы ноутбука или экрана компьютера трудоёмкое занятие. И чтобы избежать подобного ещё при покупке, проверяйте его на наличие битых пикселей.

Повреждение шлейфа дисплея

Повреждение шлейфа выражается в выгорании контактов. Или их отсоединении от матрицы. Из-за проблем со шлейфом качество изображения сильно упадёт вплоть до искажения картинки. На сенсорных же дисплеях это может привести к неработоспособности самого сенсора. И вы не уйдёте дальше экрана блокировки.

За решение проблем со шлейфом могут взяться не в каждом сервисе. Замена шлейфа матрицы ноутбука — это ещё более сложный процесс. Так что, если ещё действует гарантия, то поспешите с ремонтом.

Поломка дешифратора матрицы

Дешифратор – очень важная часть матрицы монитора. Через него проходит сигнал от видеокарты. И его поломка достаточно сильно отражается на рабочем состоянии монитора.

Самой распространённой неисправностью дешифратора является его отслоение от стекла. В результате этого часть контактов с матрицей отсутствует. Симптомы такой поломки проявляются в вертикальных и горизонтальных полосах на дисплее. Всё это ,конечно, касается и экранов нетбуков, ноутбуков и телефонов.

Исправить такую поломку можно, заменив и вернув на своё место контакты. Если же дешифратор отслаивается от стекла, то его ремонт невозможен. И потребуется полная замена матрицы экрана ноутбука или монитора.

Вздутые конденсаторы

Если экран компьютера самопроизвольно включается или не включается вовсе. И при этом индикатор питания не горит. То, скорее всего, дело в выгоревших или вздутых конденсаторах.

Не обязательно сразу бежать в сервис. Потому что в этом случае ремонт монитора своими руками не составит особого труда. Когда вы разберёте дисплей и найдёте «покойный» конденсатор (разорванный, оплавившийся, вздутый), аккуратно извлеките его. Но сразу не выбрасывайте, а посмотрите маркировку. Нужно найти ему замену в точности с такими же параметрами. Можно и больше вольт, но никак не меньше. Далее ставим новый конденсатор ровно на то же место.

Выход из строя стабилитрона, возможен ли при этом ремонт монитора своими руками?

При больших перепадах напряжения в стабилитроне возможно короткое замыкание. И он оборвётся или перегорит. Вследствие этого возникнут проблемы с электропитанием монитора.

Стабилитрон можно заменить на любой подходящий и в домашних условиях.

Проблемы в высоковольтной части блока питания, инверторе

Прежде всего, возникают из-за разницы силы тока. Вследствие чего возникает короткое замыкание и сгорает предохранитель.

Если вы решили исправить проблему самостоятельно, то найдите подходящую схему вашего устройства. После этого ставим нужный предохранитель и прозваниваем мультиметром.

Особенности диагностики и ремонта LCD и плазменных мониторов

В последнее время широкое распространение получили жидкокристаллические
дисплеи (ЖК- или LCD-дисплеи).
Они представляют собой сложные устройства на основе жидких кристаллов. Основные
конструктивные элементы ЖК-дисплеев — платы блока питания и инвертора, а также
система подсветки.

Механические повреждения LCD-матрицы, полученные вследствие удара или падения, не
ремонтируются – её придётся менять. Внешне такие повреждения проявляются в виде
горизонтальных и вертикальных полос на экране и разноцветных пятен.

Если монитор не включается вообще либо после включения изображение
мерцает, это указывает на неисправности в системе питания. Неисправность
системы подсветки проявляется неравномерным свечением экрана или уменьшением
яркости. В LCD
-мониторах за слоем жидких кристаллов располагаются подсвечивающие
люминесцентные лампы или светодиоды (LED-подсветка). Последние долговечнее и сравнительно реже выходят
из строя. Отремонтировать дисплей можно, выявив и заменив перегоревшую лампу
или светодиод/светодиодный ряд. Дилетанту лучше не браться за эту процедуру —
слишком велика вероятность окончательно угробить устройство. В случае
затемнения всего экрана, но просматриваемом в ярком свете изображении, скорее
всего, виновата схема управления в системе подсветки, но причина может быть и в
блоке питания. Неисправности на платах инвертора и блока питания находят по внешним
признакам или с помощью современного диагностического оборудования.

Плазменный дисплей состоит множества ячеек, наполненных
газом (неоном или ксеноном). К каждой ячейке подведены электроды, при
возникновении разряда между ними газ ионизируется, превращаясь в плазму, и начинает
испускать ультрафиолетовый свет, который вызывает свечение люминофора разных
цветов. Плазменные дисплеи отличаются высоким потреблением электроэнергии и
требуют дополнительного охлаждения вентиляторами. Поломка плазменного монитора чаще
всего заключается в отказе блока питания, вентилятора, дешифратора или
механического повреждения экрана. Диагностика и ремонт плазменных мониторов
мало отличаются от таких же работ для ЖК-монитора.

Доверьте ремонт
монитора квалифицированным специалистам нашего центра. Мы будем рады
оказать Вам услугу и гарантируем быстрое и качественное обслуживание.

Please enable JavaScript to view the comments powered by Disqus.

Чтобы оформить заявку на Мониторы и их неисправности, пожалуйста, заполните форму:

Неисправности LED-мониторов

LED-мониторы отличаются типом подсветки: вместо ламп используются светодиоды. Поломка светодиодов, проявляющаяся как снижение яркости в отдельной области экрана, встречается достаточно редко и успешно ремонтируется.

Обращаем ваше внимание на то, что легкая неравномерность подсветки LED-монитора у бюджетных моделей встречается уже при покупке. При этом центр экрана освещен сильнее, чем края

Это связано с использованием дешевых материалов для создания рассеивающих слоев экрана. Не идеальная передача цветов также является особенностью LED-мониторов, они просто не предназначены для профессиональной работы с цветом.

Одна из частых поломок LED-мониторов – мерцание экрана, становящееся заметным при уменьшении яркости. Для одних моделей ремонт ограничивается перепрошивкой, для других требуется замена процессорной платы.

Внутренности монитора с LED подсветкой

Терминология=»subtitle»>

Color shift (цветовой сдвиг) — изменение цвета в зависимости от угла обзора. Довольно редкая на сегодня проблема, актуальная для TN- и в меньшей степени для VA-матриц.

Широтно-импульсная модуляция (ШИМ) — невидимое глазу мерцание светодиодов подсветки, которое может отрицательно влиять на зрение.

Glow (глоу) — падение контрастности и превращение черного в серый при увеличении угла обзора. Наблюдается на небольшом расстоянии от монитора. Характерно для IPS-матриц и браком не считается. Часто путают с засветами.

Засветы — естественный производственный эффект структуры ЖК-матрицы, который приводит к искажению цвета в углах или по краям при просмотре темных изображений. Найти монитор без засветов — сегодня почти невыполнимая задача.

Неравномерность подсветки присуща большинству современных матриц. Чаще всего проявляется на светлой заливке.

Tint (тинт) — перепад цветовой температуры в разных частях экрана. Проявляется в виде бледных зеленых и розовых пятен на белом фоне.

Кристаллический эффект (КЭ) — ощущение легкой нерезкости изображения, связанной с антибликовым покрытием монитора. Отсутствует в устройствах с глянцевым покрытием и сведен к минимуму в моделях с полуглянцевым/полуматовым экраном.

Black Crush — отсутствие оттенков, близких к черному, что приводит к слиянию темных элементов изображения. Особенность некоторых VA-матриц.

Дефектные пиксели — главный кошмар любого пользователя. Делятся на три типа:

  • «мертвый» пиксель — всегда выключен, выглядит как темная точка на светлом фоне;
  • «горящий» пиксель — всегда работает, виден как белая точка на черном фоне;
  • «застрявший» пиксель — цветной пиксель, заметен только на контрастном фоне.

Что взять с собой=»subtitle»>

Для проверки устройства в магазине нам понадобится ПК, который могут предоставить в зоне выдачи, или свой ноутбук, если это магазин самообслуживания. На флешку следует заранее записать пару программ (о них расскажем чуть ниже), видео и несколько фотографий. Программы можно заменить набором цветных фонов.

В отличие от телевизоров в мониторах редко встречается режим встроенной диагностики. Надеяться на проверку с использованием MHL и телефона также не стоит. Намного надежнее взять с собой флешку или ноутбук, продумав вопрос возможности подключения к монитору (проще всего, если это будет HDMI-HDMI).

10 место — шум, муар и дрожание изображения

Часто такое происходит из-за плохого кабеля VGA без подавителя электромагнитной помехи — ферритового кольца . Если замена кабеля не помогла, то возможно, помеха по питанию проникла в цепи формирования изображения.

Обычно от них избавляются схемотехнически применением фильтрующих емкостей по питанию на сигнальной плате. Попробуйте их заменить и пишите мне о результате.

На этом мой чудный рейтинг ТОП 10 самых частых неисправностей ЖК мониторов закончен. Основная часть данных о поломках собрана на основании ремонтов таких популярных мониторов, как Samsung, LG, BENQ, Acer, ViewSonic и Hewlett-Packard.

Особенности диагностики и ремонта ЭЛТ-мониторов

Существуют общие базовые принципы диагностики ЭЛТ-мониторов.
Внешние проявления поломки многое расскажут специалисту. Ремонт монитора чаще всего заключается в устранении неисправности в
блоке или цепях питания, узле обработки видеосигналов, видеоусилителе, строчной
и кадровой развёртке.

В результате осмотра плат можно обнаружить микротрещины на
пайке, выявить и заменить отказавшие детали — вздутые и растрескавшиеся
конденсаторы, перегоревшие резисторы и транзисторы. По внешнему виду колбы
электронно-лучевой трубки можно сделать выводы о потере ею вакуума. Если визуально
выявить неисправность не удалось, мастер проверяет работоспособность элементов
на схемах с помощью контрольно-измерительных проборов:  тестера-мультиметра, осциллографа и других. Иногда
приходится обращаться к принципиальным схемам и искать документацию
производителя элементной базы. Отказавшие детали выпаиваются и заменяются
новыми, после чего проверяется — все ли функции монитора восстановились.
