Как проверить работу светодиодной лампочки и ленты?

Неисправности и ремонт электронного балласта

Существуют разные схемы электронных балластов, но принцип действия каждого из них практически не отличается. Поэтому ремонт люминесцентной лампы производится в определенной последовательности, с некоторыми различиями. В газоразрядных устройствах установлены нити накаливания, обладающие некоторой индуктивностью. Благодаря этому свойству они включаются в схему автоколебательного контура с катушками и конденсаторами. Этот контур находится в обратной связи с инвертором, основой которого служат мощные транзисторные ключи.

Нагревание нитей приводит к увеличению их сопротивления, параметры колебаний подвергаются изменениям. Инвертор реагирует на эти изменения и выдает нужное значение напряжения для запуска лампы. Пройдя сквозь ионизированный газ, ток выполняет шунтирование напряжения на нитях и снижает их накал. Сила тока внутри лампы регулируется за счет обратной связи инвертора и контура автоколебаний.

Питание инвертора осуществляется с помощью диодного выпрямителя, оборудованного фильтрационной системой, выполняющей сглаживание помех. Высокая частота инвертора позволяет полностью исключить моргание и шум во время работы, поэтому ЭПРА пользуются широкой популярностью среди потребителей.

Зная устройство электронного балласта, гораздо проще определиться с тем, как его быстро отремонтировать. Качественная диагностика может быть выполнена только в специализированной мастерской с использованием осциллографа и прочего оборудования. Если же проверка производится самостоятельно, то начинать следует с визуального осмотра неисправной платы. После этого все детали поочередно проверяются измерительными приборами, имеющимися в наличии.

Наиболее частой причиной отказа электронной аппаратуры или ЭПРА для люминесцентных ламп является сгоревший транзистор, который легко определяется в ходе осмотра. При невозможности визуального определения, детали поочередно выпаиваются из платы и прозваниваются мультиметром. В исправном состоянии сопротивление транзисторов будет составлять 400-700 Ом. Если один из транзисторов перегорает, то обычно сгоревшим оказывается и резистор в 30 Ом.

Еще одним слабым местом электронной схемы считается предохранитель с низким сопротивлением от 2 до 5 Ом. Иногда может сгореть один из элементов диодного моста. В таких случаях ремонт ЭПРА заключается в установке вместо неисправных деталей новых элементов, и балласт вновь продолжит свою работу.

https://youtube.com/watch?v=SOPcI3-7bOY

{SOURCE}

Простейший способ проверить цепь светодиодов лампы

Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).

Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится

Если этого не произойдет, то, возможно, перегорело более одного диода.

Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

Люстра не реагирует на пульт:

— проверить батарейки, при необходимости заменить их;

— проверить кнопки, нажимая каждую кнопку попеременно. Если одна или несколько из них не работают, необходимо почистить контакты от грязи и пыли: нанести каплю клея, на клей – измельченный графит;

— если кнопки и батарейки находятся в рабочем состоянии, причина поломки кроется в приемнике сигнала – придется его заменить вместе с пультом. Последовательность работ: обесточить квартиру , снять люстру, раскрыть ее коробку, заменить блок питания, повесить люстру.

Если в дистанционном управлении светильником нет острой необходимости, можно использовать светильник напрямую с выключателем. Одно нажатие будет менять количество включаемых ламп поочередно, так до полного отключения. Или же посадить на двухклавишный выключатель и будет переключать режимы светодиодной подсветки, вторая – менять режимы количества включаемых ламп.

Проверка проводов и мест соединения

После блока, проверьте сами провода которыми подключается светодиодная лента.

Иногда они могут быть достаточно протяженными и где-нибудь переломиться. Целостность проводов вызванивается мультиметром в режиме прозвонки.

Если они полностью закрыты термоусадкой и щупами к ним не подлезть, то можно поступить иначе.

Достаточно щупами тестера замерить напряжение на ближайших медных контактах от места подключения проводов.

Здесь также должно быть напряжение в пределах 12В-24В или того значения, на которое рассчитана подсветка.

Если и питающие провода не причем, далее смотрите все места соединения – коннекторы и точки пайки проводников.

Только после этого можно проверить саму светодиодную ленту и ее отдельные элементы.

Подготовка к ремонту светодиодных приборов

Для выполнения качественного ремонта, гарантирующего исправность изделия и его продолжительную эксплуатацию в дальнейшем, необходима кропотливая подготовка. Для начала выполните демонтаж люстры, настенного светильника. В случае с настольными лампами просто отключите их от сети питания. В дальнейшем пригодятся некоторые инструменты и материалы, в том числе отвертка, плоскогубцы, изолента, нож. Клещи или пассатижи пригодятся в том случае, если корпус устройства соединен с помощью специальных скруток. Для проверки контактов воспользуйтесь мультиметром.

Не забывайте о том, что каждый инструмент должен иметь электроизоляцию – запрещено выполнять работы пассатижами или клещами с голыми металлическими рукоятками.

Элементы светодиодных источников света

Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.

Принцип действия светодиода практически идентичен полупроводниковому элементу. Ток между анодом и катодом перемещается по прямой линии, что приводит к образованию свечения. Каждый светодиод по отдельности характеризуется минимальной мощностью, из-за чего используется сразу несколько штук. Для создания нужного светового потока применяют люминофорное покрытие, трансформирующее свет в видимый для человеческого глаза спектр.

Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.

Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.

Как отремонтировать люминесцентный светильник

Оптимальный способ ремонта – замена неисправного элемента

В большинстве случаев наиболее простой выход состоит в замене неисправных элементов. Проверить можно путем установки заведомо исправного элемента. Полноценный ремонт люминесцентного светильника сопряжен с рядом трудностей и требует наличия определенной квалификации и опыта. Перед тем как разобрать светильник дневного света, необходимо убедиться, что он отключен от сети и электричество на него не подано.

Проще всего найти замену неисправному стартеру. Заставить светильник включиться можно, установив вместо него кнопку. Данный способ опасен тем, что удержание кнопки сверх необходимого времени может вызвать перегорание нитей накаливания электродов.

Сложнее использование ламп без дросселя. Разработано несколько работоспособных вариантов такого включения. Большинство схем использует принцип умножения напряжения сети для устойчивого запуска. В данных схемах применяются выпрямительные диоды и батареи конденсаторов, что вызывает увеличение габаритов самодельной ПРА. В качестве дросселя для ограничения тока используется мощный резистор или лампа накаливания 25-40 Вт, в зависимости от мощности люминесцентного светильника.

Преимущество резисторов в малых габаритах, но проблема состоит в высоком тепловыделении на нем во время работы. Лампы накаливания создают дополнительный световой поток, но поскольку они работают при сниженном напряжении, срок их службы практически не ограничен.

https://youtube.com/watch?v=rejga2DCakI

https://youtube.com/watch?v=Cpmk-sPBnAs

https://youtube.com/watch?v=FLAh7f4Jvuw

Устройство

Здесь вы не найдете обычных ламп, которые вкручиваются в патрон. Она состоит из десятков, возможно, даже из сотен маленьких светодиодов, которые в общей сумме выдают достаточно большой световой поток. Отличительной чертой такого изделия является другой принцип включения – если в классическом варианте для работы нужен механический выключатель, который в зависимости от положения замыкает или разрывает электрическую цепь, здесь устанавливается специальное реле с детектором, улавливающим сигнал дистанционного пульта.

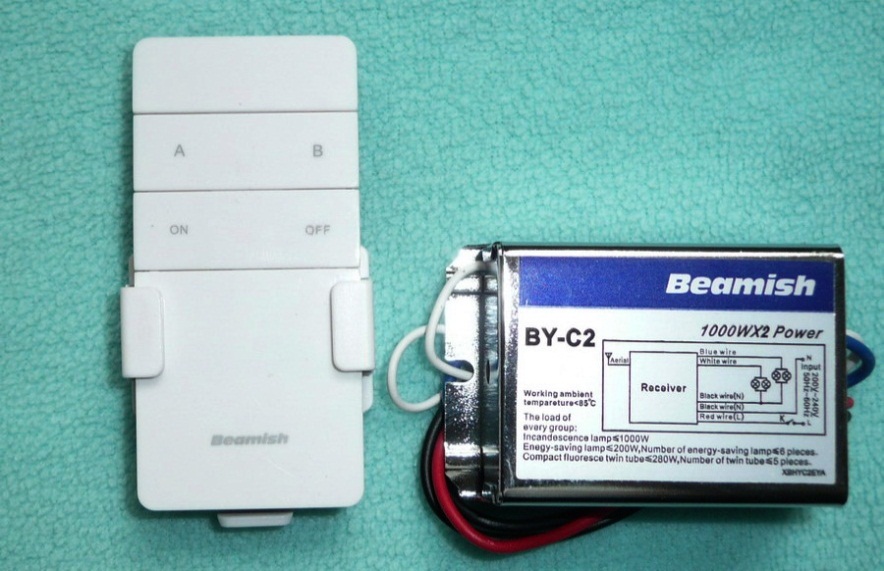

Реле с пультом дистанционного управления

В зависимости от нажатой кнопки на пульте, реле работает с управляемыми контактами, как следствие – они включаются или выключаются. На фотографии выше представлена комбинация пульта и реле, которые позволяют работать в нескольких режимах:

  1. Включает и выключает первый диодный блок, обычно 30–40% от общего количества.
  2. Включение и выключение второго блока, соответственно – 60–70% лампочек.
  3. Включение всех 100%, и одна кнопка выключения на все три режима.

В зависимости от размера люстры со светодиодами возможно увеличение или, наоборот, уменьшение режимов. Все светодиоды подключаются последовательно, перед ними располагается конденсатор. Он играет роль барьера, защищает хрупкие кристаллы от резких колебаний напряжения.

Она редко состоит только из светодиодов, обычно они используются там в первом режиме в качестве ночника или просто декоративной подсветки. Основной свет реализован с помощью нескольких маленьких, но мощных галогенных лампочек (светодиоды также усиливают основной свет). Галогенки подключаются с помощью одного или нескольких специальных трансформаторов (зависит от количества лампочек и их мощности).

Люстра с комбинированным освещением

Ремонт галогенных люстр выполняется аналогично ремонту светодиодных люстр. Более подробно каждый элемент будет описан далее, когда начнем разбирать причины поломки.

Шаг 3 – Проверяем электропроводку

Двигаясь дальше и потихоньку отсекая все возможные причины неисправности необходимо проверить, подходит ли напряжение непосредственно к люстре, которая не горит. Тут уже Вам придется снять светильник с потолка и открыть доступ к выведенным от распределительной коробки проводам. Опять-таки, обычным индикатором проверьте, есть ли напряжение, как показано на фото.

Если напряжение подходит из распределительной коробки, но люстра не горит при включении выключателя, значит определенно причина в ней. Дальше мы расскажем, как осуществить ремонт светильника своими руками в домашних условиях.

Радиаторы охлаждения

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

Для чего необходимо выяснять

Светодиодная лента представляет собой прибор, имеющий гибкую основу, на которой размещены последовательно подключенные диоды. Данная продукция при своей работе использует низкое напряжение (12 или 24 вольт).

Из-за того, что данная продукция является низковольтной, имеются трудности подключения ее к стандартной сети в 220 вольт. Ведь если подключение будет идти напрямую, то лента на 12 вольт просто сгорит. Поэтому для подключения светодиодной продукции такого плана используют специальные преобразователи напряжения – блоки питания.

Блоки питания для светодиодных лент

Блок питания осуществляется понижение напряжения 220 вольт для требуемого уровня – 12 или 24 вольт. Для питания данной продукции на сегодняшний день существует достаточно большой выбор преобразователей, что затрудняет выбор. Для того, чтобы правильно выбрать блок питания, необходимо знать какой ток или сколько ампер будет потреблять светодиодная лента, применяемая для подсветки. А это не постоянная величина, которая зависит от следующих параметров:

длина (сколько метров используется). Это изделие может нарезаться на различные отрезки. Главное, чтобы нарезка осуществлялась в четко определенных местах. Иначе лента будет повреждена и не сможет работать;

Место для разрезания

  • тип led;
  • тип светодиодов;
  • плотность размещения источников света.

Все перечисленные выше параметры необходимы для того, чтобы рассчитать потребляемую мощность светодиодной ленты, а именно, какой ток или сколько ампер она способно потреблять.

Техника безопасности

Перед подключением люстры нужно обесточить электросеть

Небрежность при работе с электричеством чревата не только испорченным прибором или сгоревшей проводкой. Поражение током может привести к тяжелой травме, инвалидности и даже к летальному исходу.

Чтобы изначально исключить такие последствия необходимо соблюдать следующие правила:

  • перед началом монтажа обесточивать помещение путем отключения пакетника или выкручивания пробок в щитке;
  • пользоваться инструментами с защитной изоляцией, рассчитанной на 1000 В;
  • работать на прочной и устойчивой опоре, исключающей потерю равновесия;
  • не использовать проводку с поврежденной изоляцией.

В первую очередь необходимо определить полярность жил в кабеле и найти заземление. Для этого используется индикатор или многофункциональный тестер. О наличии фазы свидетельствует свечение лампочки или изменения показаний на дисплее.

Если линия новая, провода имеют изоляцию определенного цвета:

  • фаза — коричневый (черный);
  • ноль — синий;
  • заземление — желто-зеленый.

Начинающие мастера считают, что подсоединять провод к выключателю можно в любом порядке, не зная что будет, если перепутать фазу и ноль при подключении люстры. Если вставить выключатель в разрыв нуля, лампа окажется под постоянным напряжением, независимо от положения клавиш. Это чревато ударом тока при замене сгоревших изделий и мерцанием светодиодных ламп. Правильно подключать нужно только в разрыв фазы.

Способы соединения проводов

Соединить провода в люстре можно следующими способами:

  • Скрутка. Допускается в тех случаях, когда жилы сделаны из одного металла. Запрещается соединять медь и алюминий, так как в результате электрохимической реакции развивается коррозия, нарушающая контакт. Скрутка закрывается пластиковым колпачком или обматывается изолентой.
  • Болт с гайкой и шайбами. Концы проводов вставляются между шайб, после чего гайка затягивается. Узел закрывается изоляционным материалом.
  • Монтажная колодка. Компактное и удобное приспособление, представляющее собой стальной коммутатор в пластиковом корпусе. Может соединять до 10 пар проводов.
  • Пайка. Применяется только для меди.

Определившись с планом работ, нужно составить схему, провести расчеты и закупить все необходимое.

Распространенные проблемы, неисправности и пути их устранения

При подключении и установке устройства могут возникнуть:

  • не работает группа ламп;
  • не работает переключатель;
  • не включается люстра от пульта;
  • люстра не работает совсем;
  • самопроизвольное включение и изменение режимов.

На каждую из причин имеется свой способ ремонта.

Не включаются лампы с пульта

В первую очередь нужно проверить батарейки в пульте. Если это не поможет, нужно взять смартфон, включить камеру, направить на него пульт и попереключать кнопку. При поломке будет появляться белое пятно на экране.

Если вышеописанные советы не помогли, придется заменять ПДУ и блок управления или отдать его в ремонт.

Лампочки работают частично

Для сложных моделей характерна проблема, когда не работает одна или несколько групп лампочек – например, диодные. Необходимо проверить сами источники, и если они сломаны, требуется заменить на новые. Если замена не помогла, проверяется трансформатор на предмет целостности при помощи мультиметра. Неработающий компонент заменяют.

Лампы светят, если светильник пошевелить

Лампочки могут загораться, если их пошевелить, но не реагируют на пульт или настенный выключатель. Причиной является слабый контакт в месте соединения люстры с питающим кабелем. Чтобы решить проблему, нужно снять светильник, зачистить контакты и заново его переподключить.

https://youtube.com/watch?v=IKOsx014-a4

Светильник совсем не работает

Если устройство не включается ни от ПДУ, ни от прикасания к лампочкам, нужно проверить наличие напряжения в сети. Это делается при помощи вольтметра или мультиметра. Если электропитание есть, следует проверить исправность ламп и заменить неработающие изделия. Проблема может заключаться и в наличии короткого замыкания между фазным и нулевым контактами.

Как работает люстра с пультом управления?

Комплектация стандартной люстры с ДУ-пультом представлена блоками управления и питания люстрой, драйвером, источником освещения и непосредственно пультом управления, который состоит из источника питания, генератора на высокочастотные колебания, кодировщиком, передающим устройством и антенной, заключенными в небольшой пластиковый корпус.

Блок управления относится к категории электронных коммутационных устройств и принимает сигнал с ДУ-пульта. Посредством внутренних устройств осуществляется преобразование сигнала на переключение осветительных цепей. Работоспособность обеспечивается переменным током и напряжением в 220В.

Устройство люстры с пультом ДУ

Следует помнить, что функционирование блока и ДУ-пульта одночастотное, и поломка одного из приборов потребует приобретения полноценного нового комплекта.

Как работает ЛЛ с электромагнитным балластом?

Схема подключения балластника к ЛЛ

Обратите внимание на эту схему подключения. Маркировка LL1 – это балластник. Внутри ламп дневного света находится газовая среда

С увеличением тока напряжение между электродами в лампе постепенно падает, а сопротивление отрицательное. Балласт используется как раз для того, чтобы ограничивать ток, а также создает повышенное кратковременное напряжение зажигания ламп, так как в обычной сети его не хватает. Этот элемент еще называют дросселем

Внутри ламп дневного света находится газовая среда. С увеличением тока напряжение между электродами в лампе постепенно падает, а сопротивление отрицательное. Балласт используется как раз для того, чтобы ограничивать ток, а также создает повышенное кратковременное напряжение зажигания ламп, так как в обычной сети его не хватает. Этот элемент еще называют дросселем.

В подобном устройстве используется стартер – небольшая лампа тлеющего разряда (Е1). В ней находятся два электрода. Один из них – биметаллический (подвижный).

В исходном положении они разомкнуты. Замыкая контакт SA1 и подавая напряжение на схему, ток сначала не проходит через источник освещения, а вот в стартере между двумя электродами появляется тлеющий разряд. Происходит нагрев электродов, и биметаллическая пластина в результате выгибается, замыкая контакт. Проходящий через балласт ток возрастает, нагревая электроды люминесцентной лампы.

Далее электроды в стартере размыкаются. Возникает процесс самоиндукции. Дроссель создает высокий импульс напряжения, который и зажигает ЛЛ. Через нее проходит номинальный ток, но затем он падает в два раза из-за снижения напряжения на дросселе. Электроды стартера остаются в разомкнутом положении до того, пока горит лампочка. А конденсаторы С2 и С1 увеличивают КПД и уменьшают реактивные нагрузки.

Подключение люминесцентных ламп

Плюсы классического электромагнитного балласта:

  • низкая стоимость;
  • простота в использовании.
  • шум работающего дросселя;
  • мерцание ЛЛ;
  • долгое зажигание лампы;
  • вес и крупные габариты;
  • до 15 % потерь энергии из-за опережения переменного напряжения тока по фазе (коэффициент мощности);
  • плохое включение в среде с низкой температурой.

На заметку! Проблему энергопотерь можно решить подключением (параллельно сети) конденсатора с емкостью 3-5 мкФ.

Совет! Балласт надо подбирать строго в соответствии с мощностью лампы. В противном случае ваш светильник может сломаться преждевременно.

Рекомендации по проверке и ремонту светодиодных ламп

Существуют стандартные схемы, используемые для проверки и ремонта светодиодных источников света. Чаще всего, после проверки мультиметром, выясняется, что необходимо заменить конденсатор. В этом случае неисправная деталь просто заменяется новой. То же самое касается и драйвера, при замене которого следует выбирать вариант с наиболее подходящими параметрами и техническими характеристиками.

Токоограничивающие резисторы тоже иногда выходят из строя. Их работоспособность проверяется мультиметром в режиме прозвонки. Если показатели отклоняются более чем на 20% от нормы, следовательно проверяемый элемент неисправен. Значительно чаще оказываются неисправными светодиоды. Для проверки используется батарейка, от которой к каждому светодиоду поочередно подается напряжение через резистор. Все неисправные лампочки выпаиваются и заменяются новыми.

Проверка и ремонт светильника происходит в определенном порядке :

  1. Вначале светодиодную лампу нужно аккуратно разобрать.
  2. Осмотреть выпрямитель напряжения на предмет подгорания, при необходимости он ремонтируется.
  3. На следующем этапе выполняется проверка конденсатора и его замена в случае неисправности.
  4. Затем проверяются резисторы на предмет обрыва внутренней сети.
  5. Остается проверить работоспособность светодиодов и заменить неисправные элементы.
  6. После замены поврежденных деталей лампа собирается в первоначальное состояние. Проверка работоспособности выполняется путем подключения к стандартной сети, напряжением 220В.

При решении проблемы, как отремонтировать светодиодный светильник своими руками, многие сталкиваются с необходимостью устранения моргания ламп. Данное явление чрезвычайно вредно для зрения, поэтому в жилых помещениях так называемый коэффициент моргания должен быть не выше 20%. Более высокие показатели вызывают серьезные расстройства зрительного аппарата, снижают скорость мышления и концентрацию внимания, приводят к повышенной раздражительности.

В случае постоянного моргания лампы, устранить эту неисправность возможно только после того как выяснились причины нарушения. Моргание может появиться из-за производственного брака, окончания срока эксплуатации, неправильного подключения в сеть, наличия светодиода в выключателе. Иногда бывает достаточно правильно вкрутить лампочку в патрон или заменить выключатель.

Самостоятельно устранить проблему моргания можно несколькими способами:

  • Провести отдельную линию для осветительного прибора.
  • Добавить в цепь лампу накаливания для разгрузки конденсаторов.
  • Добавление резистора в цепь, чтобы компенсировать некачественный конденсатор.

Вполне возможно, что внутри светильника или на линии всего лишь ослабли контакты или имеет место короткое замыкание.

Советы по выбору и установке

Выбирать электротехнические приборы нужно ответственно, чтобы некорректная работа устройств не привела к возгоранию проводки. Мелкие неполадки приводят к домашнему дискомфорту — моргает свет, освещение комнаты тусклое.

Полезные рекомендации, как выбрать прибор и установить устройство, чтобы выключатель не искрил:

  1. На внутренней стороне корпуса указаны сила тока и рабочее напряжение.
  2. Важный параметр — качество сборки, от которого зависит работа прибора.
  3. Оптимальная высота установки выключателя от пола — от одного метра.
  4. Монтаж приборов выполняют на фазных проводах в подрозетниках.
  5. Сначала нужно соединить провода, затем установить механизм в коробку.
  6. Шурупы закручивают поочередно, чтобы избежать перекоса прибора.
