Электронный таймер CN101A помощник на даче и не только.
Привет всем муськовчанам. Этот обзор будет посвящен электронному таймеру СN101A, приобретенному на просторах AliExpress. Данный таймер я покупал для автоматического управления поливом на даче. Таймер предназначен для включения, выключения по заданной программе электрооборудования с потребляемым током до 16 А, рабочим напряжением 220-240 В. Таймер можно использовать для включения и отключения уличного или внутреннего освещения (управление светом), управления технологическими процессами, электронагревательными приборами, различными бытовыми приборами (аквариумы, ионизаторы и увлажнители воздуха,), сельхозтехникой (механизмами кормления и поения животных), управление производственными процессами, управление рекламными вывесками, информационными стендами (рекламные щиты и т.д.) и во многих других случаях, где требуется управление по текущему времени суток, дням недели или циклическое управление. Технические характеристики. Модель CN101А Номинальное рабочее напряжение: AC 220-240 В, 50/60Hz (Есть модификации на различные напряжения питания- 220В, 110В, 48В, 24В, 12В) Максимальная нагрузка: 16 А при 220В Встроенная батарея 1,2В 40мА Количество каналов: 1 Минимальное время переключения: 1 минута Диапазон времени: 1 минута -168 часов Количество программ: 17 Рабочая температура: от – 10 °С до +40 °С Влажность: 35-85% RH Крепление: накладной Габаритные размеры: 60х60х32 При необходимости можно приобрести отдельно коробку для монтажа.
В данном таймере есть возможность запрограммировать 17 различных программ автоматического включения и выключения нагрузки. Так как реле недельное – каждая программа будет работать с периодичностью в неделю. Для каждой программы мы задаем время включения и отключения. Также каждая программа привязывается к определенным дням недели. Возможен выбор не только отдельных дней недели, но и выбор из нескольких предустановленных значений: 1)отдельно каждый день 2) вся неделя 3)вся неделя кроме воскресенья 4)с понедельника по пятницу (рабочие дни). 5)суббота и воскресенье (выходные). 6)понедельник, среда, пятница 7)вторник, четверг, суббота 8)понедельник, вторник, среда 9) четверг, пятница, суббота
На ЖК дисплее отображена следующая информация. текущее время текущий режим работы — «auto» в верхней части дисплея – день недели. Дни недели отображаются сокращенно: «MO» – понедельник, «TU» – вторник, «WE» – среда, «TH» – четверг, «FR» – пятница, «SA» – суббота, «SU» – воскресенье. Кнопка «Manual» позволяет переключать между тремя различными состояниями: включить основной режим таймера – авто. На дисплее отображается — auto. Таймер выполняет программы. вручную замкнуть реле. При замкнутом реле загорается красный индикатор, и на дисплее горит светящаяся лампочка. разомкнуть реле. На дисплее видно перечеркнутую лампочку и индикатор не горит
Вид внутри таймера CN101A
Схема подключения нагрузки 220В.
Перед началом настройки устройства сделаем сброс, для этого надо нажать на кнопку «С». Сначала необходимо установить текущий день недели и время. Для этого надо нажать и удерживать кнопку с обозначением часов. Нажатием кнопки «D+» выбираем текущий день недели. Затем кнопками «H+» (часы) и«M+» (минуты) устанавливаем текущее время.
Для входа в режим программирования реле нажимаем кнопку «P». После её нажатия на экране появится надпись 1 ON. Она означает настройку время включения первой программы. Кнопкой «D+ настраиваем дни когда действует программа, а кнопками «H+» и «M+» время. Затем снова нажимаем снова на кнопку «P». После её нажатия на экране появится надпись 1OFF. Мы перешли в настройки выключения первой программы. Аналогично настраиваем время отключения программы. При следующем нажатии на кнопку «P», мы увидим на дисплее надпись 2 ON. Так будет продолжатся до 17-й программы, а затем можно выйти из режима программирования. При необходимости настраиваем нужные программы. Для быстрого выхода из режима программирования нужно нажать на кнопку с часами. Для того, чтобы удалить отдельную программу, нужно зайти в режим программирования, выбрать программу и нажать на кнопку «C/R». Нагляднее настройку и работу таймера можно посмотреть в видео www.youtube.com/watch?v=_MBL5zpd-Vo Плюсами данного таймера CN101A являются: качество исполнения, хорошая функциональность, небольшие габариты, несвязанные с сетью контакты реле позволяющие коммутировать и слаботочную нагрузку, встроенный аккумулятор (сохранение настроек таймера при пропадании напряжения), простая настройка и низкая стоимость(350р). Этот таймер у меня уже больше полгода исправно работает на поливе растений на даче.
Классификация
Поскольку наиболее сложным элементом в конструкции такой розетки является схема управления ее выключателем, то основной признак, по которому могут быть классифицированы подобные устройства – это вид такой схемы.
На сегодняшний день отечественный и зарубежный рынок электрооборудования предлагает покупателю две основных разновидности розеток с таймером.
Изделия с механическим таймером
Таймер в таких устройствах представлен часовым механизмом с настроечным диском, на котором выставляется текущее время. Кроме того, механический таймер оснащен кнопками, при помощи которых может быть задано от 16 до 96 программ, по которым будет осуществляться включение или выключение электроэнергии. Нажатие каждой кнопки настроечного механизма позволяет задать время включения и работы розетки.
Главными преимуществами механических розеток с таймером являются их простота, надежность и сравнительно небольшая цена. Во многих случаях установки таких устройств оказывается достаточно для управления работой бытовых электрических приборов. Следует отметить, что подавляющее большинство розеток с механическим таймером позволяет программировать включение и отключение электроприборов на срок, не превышающий 24 часов. Это не очень удобно, если распорядок дня людей и, как следствие, режим работы потребителей электроэнергии в квартире может изменяться в течение недели.
Изделия с электронным таймером
Как это следует из названия, управление работой таких устройств осуществляется при помощи электронного таймера. Вполне естественно, что электронная программируемая розетка отличается гораздо более широкими возможностями в плане выбора режима работы подключенных к ней электроприборов. Кроме того, большинство электронных таймеров оснащено резервными источниками питания (как правило, это две или три батарейки типа АА), что позволяет им не терять установленные настройки в течение длительного времени.
Розетка с таймером может быть дополнительно оснащена датчиками освещенности или движения, которые осуществляют дополнительный контроль за включением электроприборов.
По своим функциональным возможностям изделия с электронными таймерами могут быть разделены суточные или недельные. Выбор каждой модели зависит от режима работы потребителей. В настоящий момент более популярной является недельная розетка.
https://youtube.com/watch?v=T1PYcLKXYuU
Что касается конструктивного исполнения, то устройства с таймером могут быть выполнены в виде обыкновенных встраиваемых или накладных. В таком случае их установка ничем не отличается от подключения обыкновенной электрической розетки с заземляющими контактами.
Другим вариантом является конструкция, при которой недельная розетка с таймером напоминает обыкновенный тройник (а иногда и выполняет его функции, если оно оснащено более чем одним штепсельным разъемом), вставляемый в стандартную электрическую розетку.
https://youtube.com/watch?v=aQ8Dt8sCxN4
Что такое таймер в розетке, где он используется
Настройка автоматического включения или выключения электрических приборов или систем, которые также требуют для работы подключения к источнику питания, помогает, в первую очередь, сэкономить на коммунальных счетах. Розетки с электрическим таймером – это возможность организовать работу приборов в соответствии с потребностями пользователя, что очень удобно, например, при проживании в своём доме для включения системы отопления, насоса или полива лужайки в определённые временные интервалы.
ФОТО: ae01.alicdn.com Можно купить таймер-розетку под любой тип вилки
Основная масса представленных на рынке бытовых устройств с таймером, внешне ничем не отличается от стандартных розеток. Единственная разница в том, что в них присутствует система отсчёта времени. Она может быть механического или электронного типа. В первом случае, для управления реле времени, таймер придётся выставлять вручную посредством специального рычажка. При электронном типе пользователю необходимо программировать блок для выставления интервалов включения по дням или даже неделям.
Более простым вариантом является установка отдельного таймера включения и выключения приборов, купить который можно в магазине электрики или радиотоваров. В этом случае он устанавливается непосредственно на пути прохождения проводки, но предназначается для аналогичных целей, как и розетки со встроенными приборами учёта времени.
ФОТО: cdek.market Простой по типу, но сложный по установке таймер монтируется непосредственно в электрическую цепь
Использование указанных устройств подходит для решения большого количества задач. На первом месте – экономия электричества
Можно настроить прибор таким образом, что во время отсутствия людей дома (в будние дни, когда все на работе), питание будет отключаться, что особенно важно при наличии нагревательных систем
Вторым назначением данного типа устройств является автоматизация управления питанием
Это свойство пригодится аквариумистам, для которых важно, чтобы насосы, фильтры, компрессоры запускались в определённое время для создания комфортных условий обитания питомцев
ФОТО: 4.bp.blogspot.com Устройства для включения или отключения используются во многих областях
Розетка с таймером может являться частью системы безопасности дома. При длительном отсутствии хозяев имеется возможность настроить реле таким образом, чтобы периодически включался свет, создавая эффект присутствия, что может отпугнуть потенциальных грабителей.
ФОТО: aquafishes.net Профессиональные аквариумисты могут использовать таймер для автоматизации процессов насыщения воды кислородом
Критерии грамотного выбора
Практически во всех изделиях этого типа нагрузочная способность составляет 16 А с частотой в 50 Гц для переменного тока в 230 В. Но некоторые нерадивые производители в стремлении сэкономить используют размыкающие устройства низкого качества. В них проводники не рассчитаны на большой пусковой ток поскольку отличаются малым сечением.
Розетки-таймеры сомнительного производства не стоит использовать для управления полуторакиловатными водонагревателями и другими потребителями большой мощности
При выборе розетки с таймером следует ориентироваться на ряд параметров:
- Максимальное время программирования либо же диапазон отрезков времени.
- Точность хода часов прибора и максимальный предел временной погрешности при выполнении операций коммутирования.
- Дискретность задания времени переключения (параметр может составлять от двух секунд до получаса).
- Нагрузочная способность прибора (какие максимально допустимые коммутируемые токи).
- Максимальное количество программирования коммутаций за сутки.
Все технические характеристики прописаны в паспорте к изделию. Учитывайте, что активная и реактивная нагрузка подключаемого через коммутатор оборудования не должна превышать значений, обозначенных производителем в приложенной к розетке документации.
Пример: при включении обогревательного прибора мощностью в 5 кВт сила тока будет равна приблизительно 25 А, что для 16-амперной розетки будет губительно.
Каждая из таких розеток наделена параметрами, обеспечивающими необходимый уровень защиты. В продаже встречаются модели, оборудованные пыле- и влагоотталкивающим корпусом, оснащенные защитными крышками и шторками.
Выбирая модель, обращайте внимание, на какое количество и продолжительность интервалов включения/выключения они рассчитаны
Планируя использовать коммутаторы вне помещений, стоит выбирать изделия с влагозащищенным корпусом, параметр IP которых составляет 44, 54 или 65. Руководствуйтесь принципом – чем выше IP тем лучше защита. Благодаря термо- и влагоустойчивому покрытию корпусов такие приборы способны работать в температурном диапазоне от -10 до +40°С.
Выбирая розетку для жилища, где есть маленькие любознательные домочадцы, стоит рассмотреть вариант приобретения прибора, оснащенного функцией «защита от детей». Устройства этого типа оборудованы специальными задвижками, которые препятствуют прямому соприкосновению инородных предметов с электроконтактами.
Если ориентироваться на производителей, то российском рынке наибольшей популярностью пользуется продукция ведущих торговых марок: «Legrand», «ABB», «Berker», «Wessen», «Schneider Electric».
Из более бюджетных моделей стоит рассмотреть продукцию торговых марок «Feron Company» и «Expert», которые по качеству ничуть не уступают европейским производителям
Об умных розетках с дистанционным управлением и ориентирах их выбора вы сможете прочитать здесь.
Возможные проблемы
Рассмотрим возможные неисправности в работе электронной розетки-таймера.
Сбилась программа, заложенная в электронном таймере
Основная причина состоит в том, что таймер-розетки плохо совместимы с приборами, которые выдают индуктивную нагрузку (компрессор в аквариуме, дроссельные люминесцентные лампы, люминесцентные лампы со встроенным стартером). Таймер размыкает реле, а напряжение остается, выдавая искру, которая дает помехи на плату таймера. Так и происходит сбой программы. И подключенный прибор может не выключаться.
Решить такую проблему можно разными способами.
- Параллельно к приборам с индуктивной нагрузкой подключить желательно с такой же мощностью приборы с неиндуктивной нагрузкой (лампа накаливания, энергосберегающая люминесцентная лампа и современные бесстартерные лампы).
- Этот способ подойдет для продвинутых электронщиков. Создание искрогасящей цепочки, подключают её параллельно индуктивной нагрузке. Состоит эта цепочка из последовательного соединения резистора с сопротивлением 200 Ом мощностью 1-2 Вт, конденсатор емкостью 0,1 мкФ напряжением 400 В.
- Самый безопасный и удобный способ – использовать для индуктивных нагрузок механический таймер.
- Восстановить работу таймера можно, сбросив настройки и создав программу-режим заново.
Для механических таймеров
Нарушения в работе могут случиться, если подключить прибор свыше 3,5 кВт. Такие конструкции не всегда надежны, тем более что контакты внутри могут быть не очень толстые и при повышенной нагрузке могут с легкостью перегореть. Перед использованием рекомендуется протестировать устройство.
Разновидности
По принципу устройства и функционирования розетки-таймеры делятся на две обширные группы:
Механические

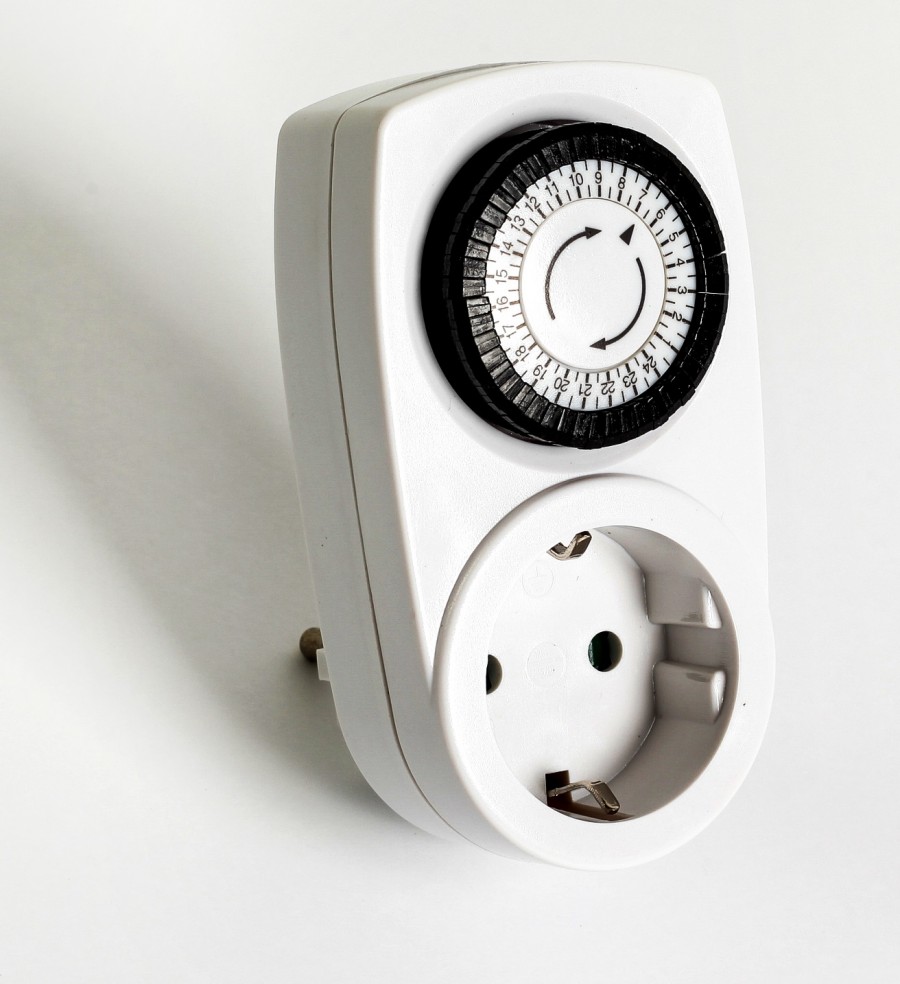

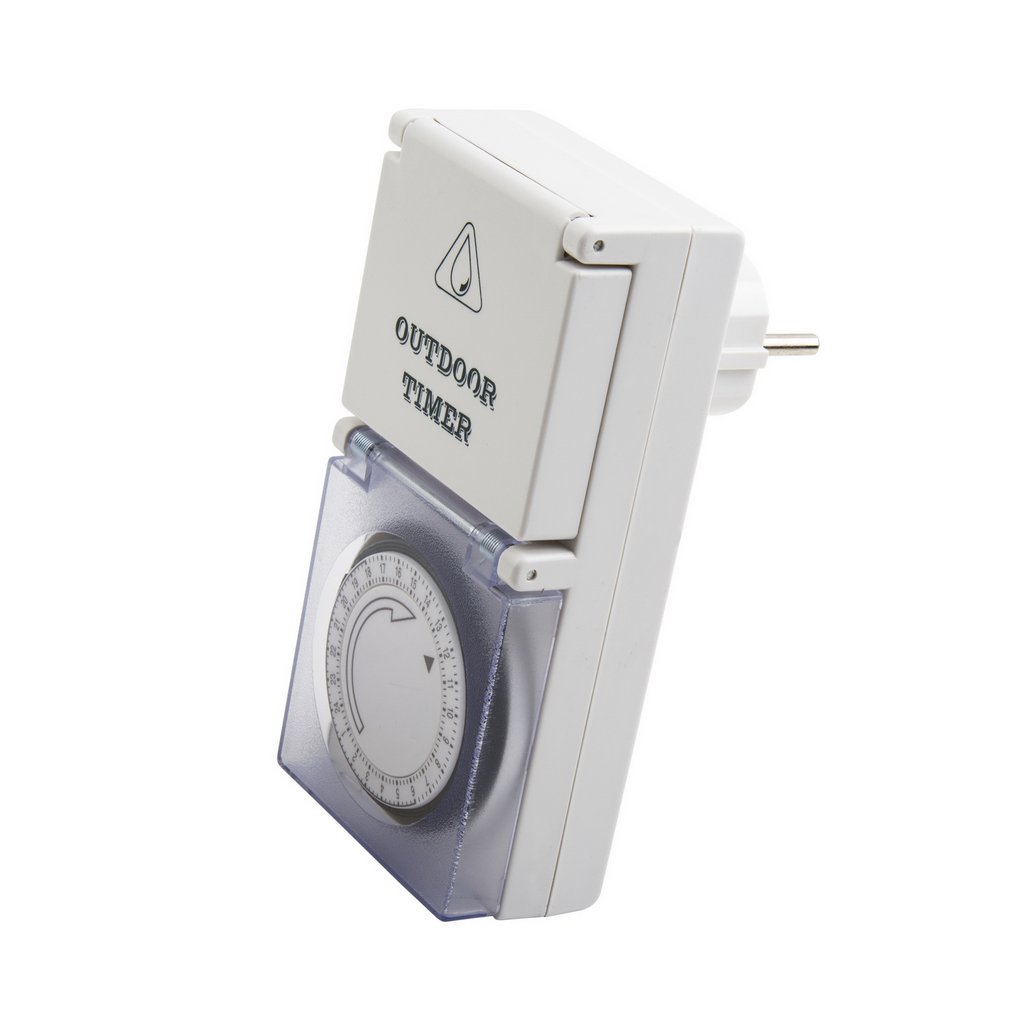

Образец механической розетки-таймера
Принцип работы розетки с таймером механического типа заключается в замыкании и размыкании проводников за счёт непрерывного вращения специального устройства. В старых моделях возрастом более тридцати лет роль такого устройства играл механизм, состоящий из спиральной пружины и шестерёнок, аналогичный часовому.
На сегодняшний же день его заменили тихоходные импульсные электродвигатели, в результате чего:
- Звук работы устройства стал тише;
- Появилась зависимость от наличия электропитания.
Ниже на схеме вы можете ознакомиться с основными элементами рассматриваемого устройства:
Схема основных элементов механической розетки с таймером
Несомненным преимуществом данного типа розеток-таймеров является их относительно низкая цена. Электронные модели, о которых речь пойдёт немного ниже, конечно же, стоят дороже.
Но и недостатков, к сожалению, тоже хватает:
- Уже упомянутая мной зависимость от электроэнергии.
Тут сразу «всплывают» две проблемы:
- В случае поломки на линии электропередач, рассматриваемый прибор попросту не будет работать. Хотя, с другой стороны, после того, как аварию устранят, он всё-таки выполнит своё предназначение, что может оказаться весьма вовремя в зависимости от ситуации;
- Если же частота переменного тока в используемой сети отклоняется от пятидесяти Герц, то импульсный электродвигатель начинает либо опаздывать, либо спешить;
- Ограниченный период действия заданной программы, который обусловлен возможностями передаточного числа редуктора. Таким образом, запрограммировать механическую розетку с таймером можно лишь на одни сутки, что не всегда удобно;
Настройку выполнить можно лишь на 24 часа
Также стоит отметить, что бывают экземпляры, устанавливаемые вместо классических розеток, и экземпляры, оснащённые штекерами, которые позволяют попросту вставить устройство в любую уже установленную классическую розетку.
Механическая розетка с кнопкой выключения и штекером
Как настроить такой прибор?
В этом вопросе, кстати, механика тоже уступает электронике, так как здесь установка нужного временного периода выполняется несколько сложнее:
- Переключатель ставим в непрерывный режим;
- Вращаем диск, фиксируя нужное время;
- Нажимаем или отжимаем кнопки по периметру диска, обозначая моменты включения и выключения устройства;
- Вставляем вилку шнура нужного прибора в посадочное место розетки-таймера;
Штепсель электроприбора в посадочном месте автоматического устройства регулировки подачи электрического тока
- Переводим боковую кнопку в управляемый режим работы. Включённое устройство издаёт негромкий жужжащий звук.
Электронные
Розетка с электронным таймером
Здесь за выключение и включение розетки отвечают релейные схемы, которыми управляет процессор.
Такое устройство повышает стоимость прибора, но и даёт потрясающие возможности:
- Элементарная интуитивная инструкция управления. Достаточно понажимать подписанные кнопки, чтобы добиться нужного режима рассматриваемого аппарата;
Настройка электронной розетки-таймера не доставляет никаких проблем
- Возможность задания программы на неделю, а в некоторых моделях даже на месяц. То есть, вы можете учесть выходные, когда ваш режим дня меняется, или эксклюзивные неповторяющиеся события, распланировать работу электроприборов на время ваших длительных отъездов и многое другое. По сути, вы на шаг приближаетесь к тому, что ваш дом становится «умным»;
- Отсутствие зависимости от электроснабжения. Встроенные аккумуляторы дадут возможность продолжать функционировать даже в периоды аварийного отключения света;
- Выполнение функции часов. Мелочь, но всё равно полезно.

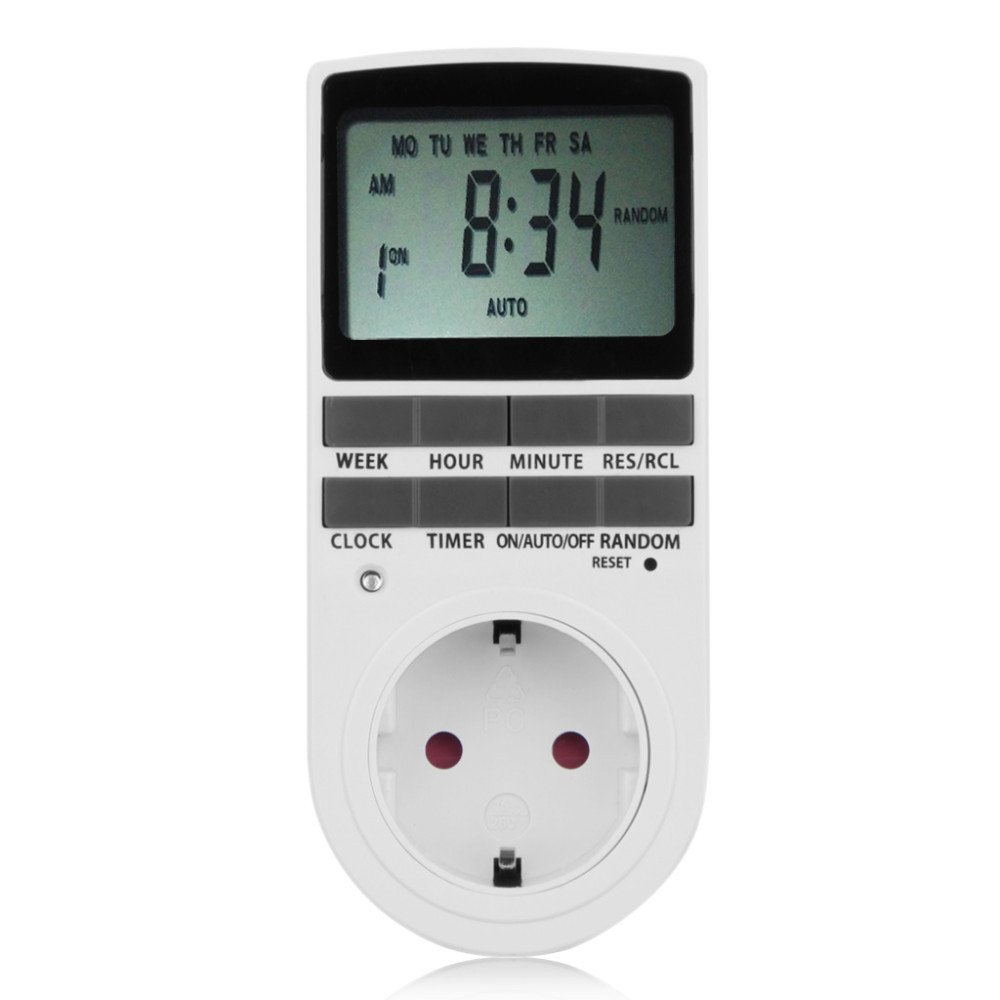

Розетка с электронным таймером показывает время и день недели
В общем, если вам необходимо время работы одного или нескольких электрических приборов расписать на более длительный срок, нежели одни сутки, то покупать следует именно электронную розетку с таймером.

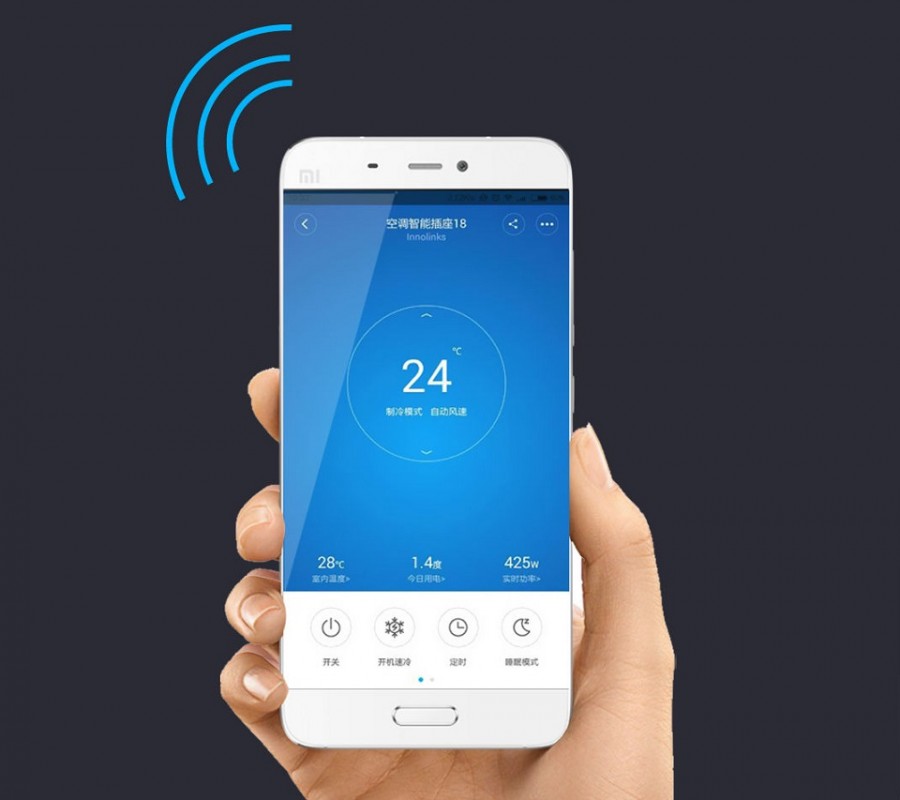

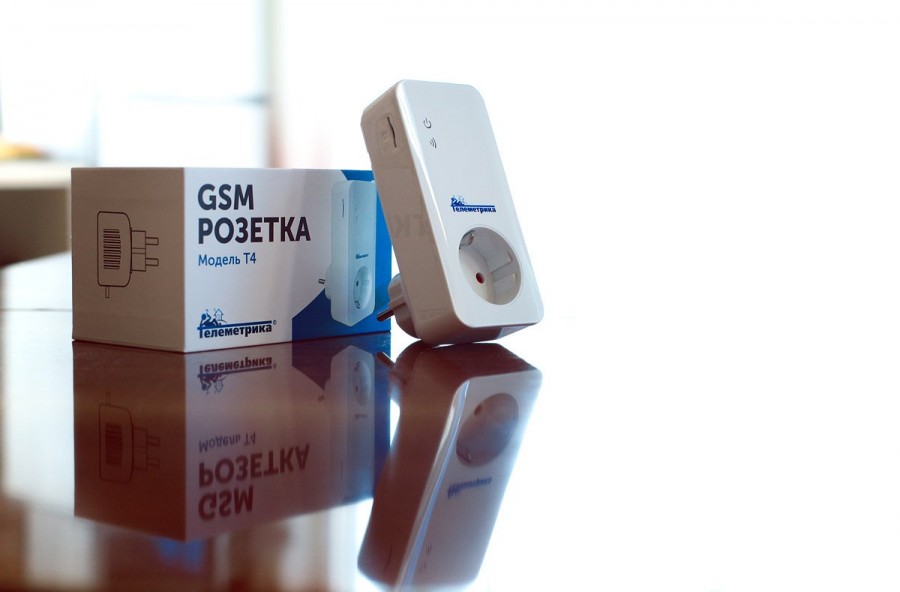

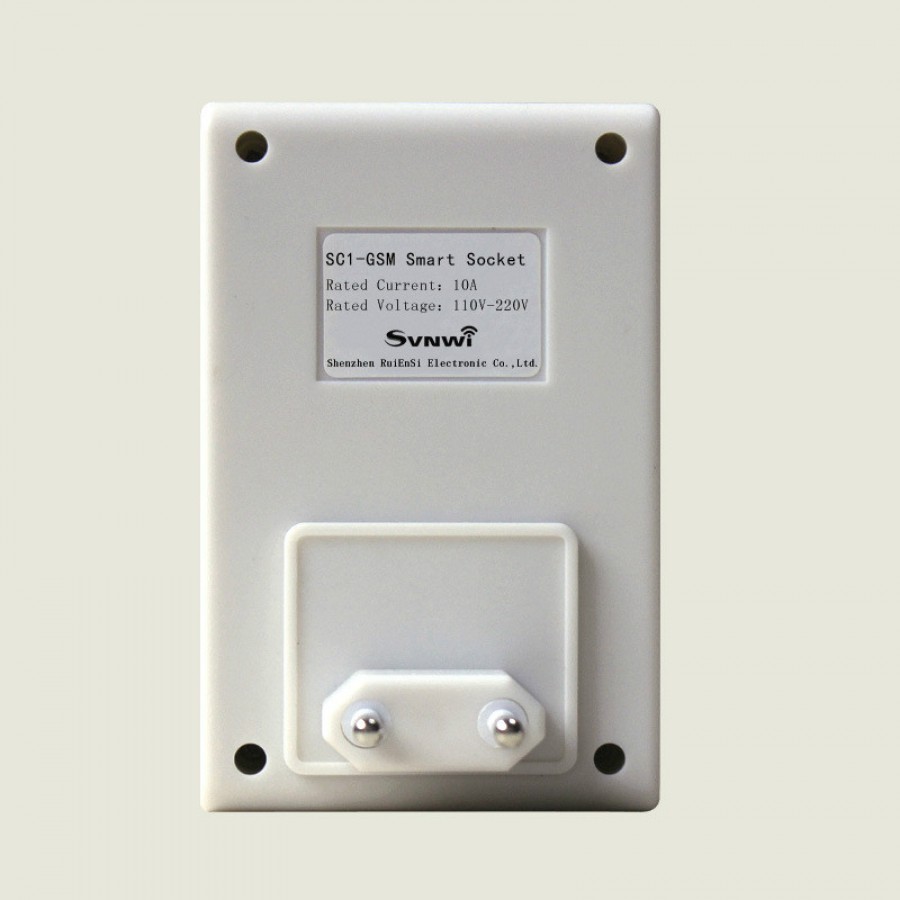

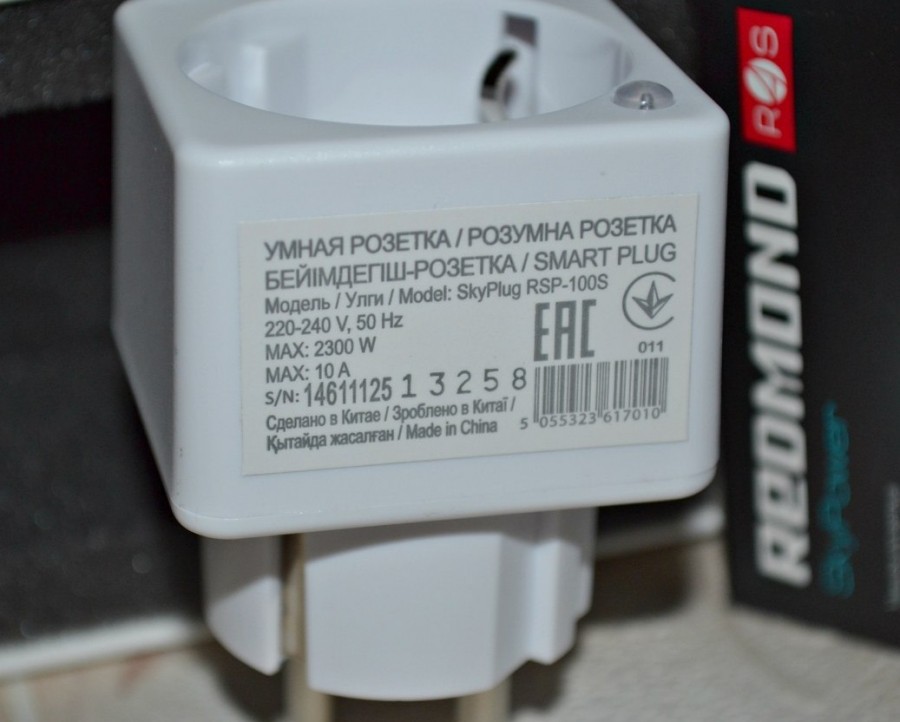

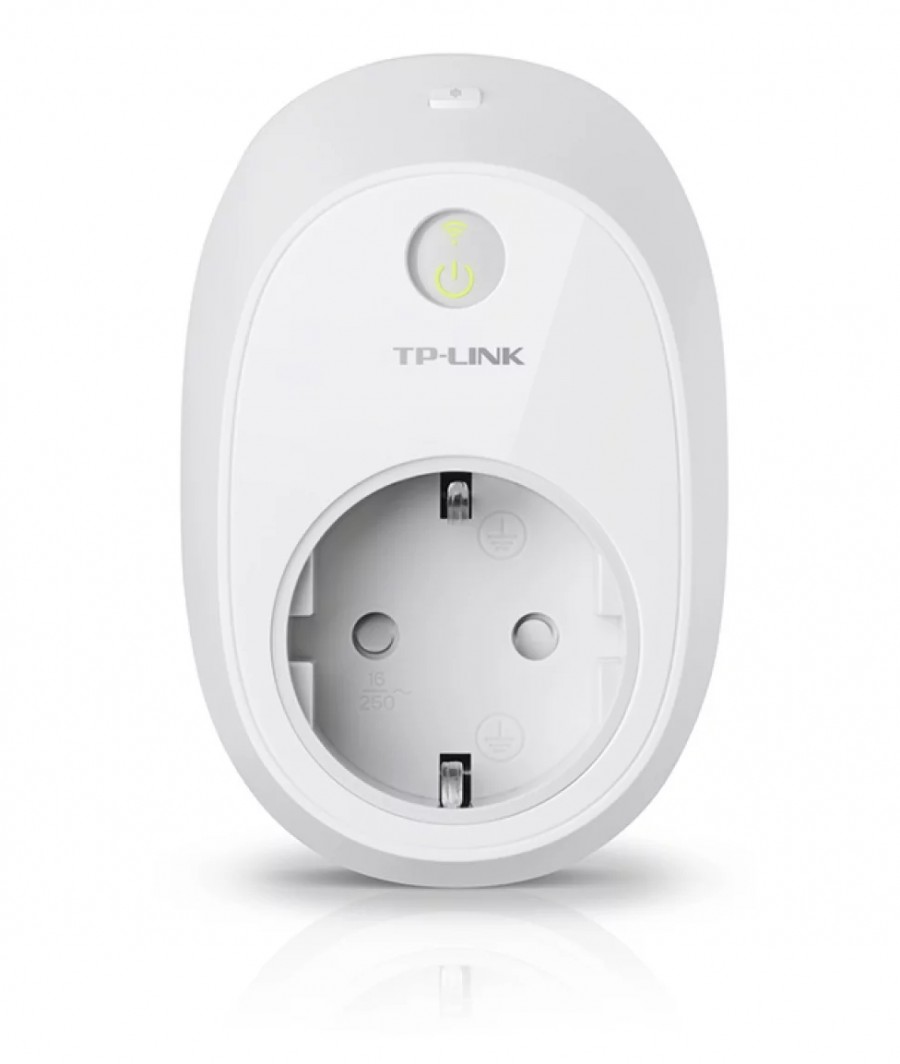

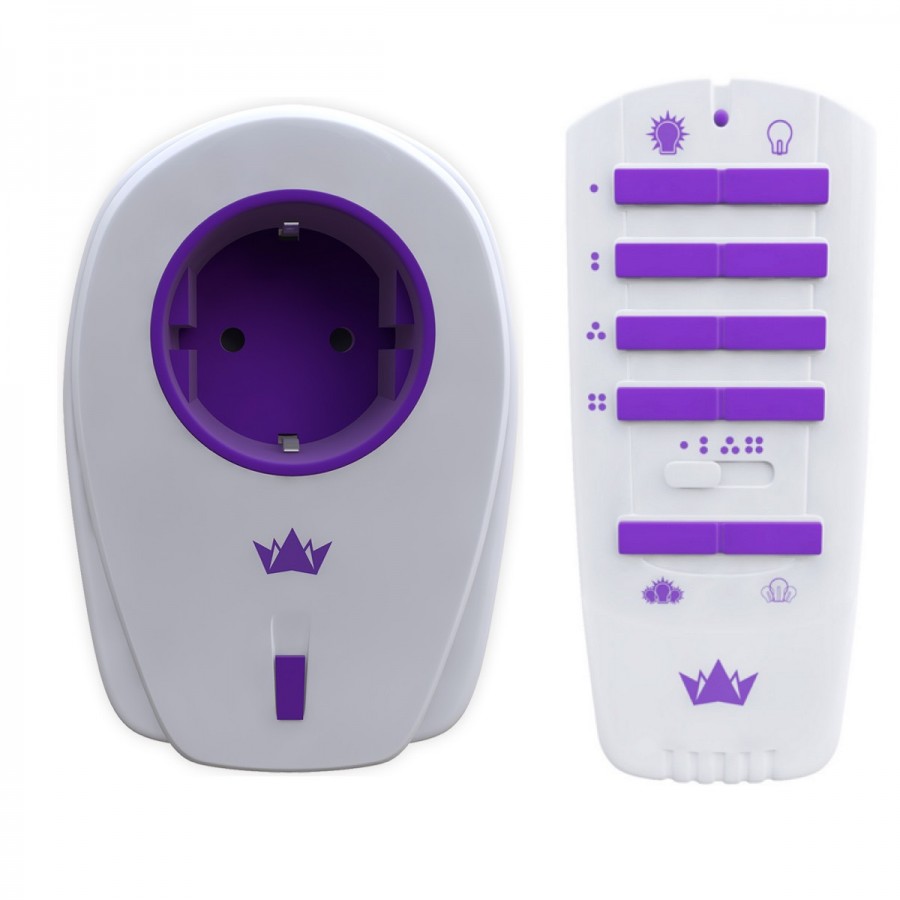

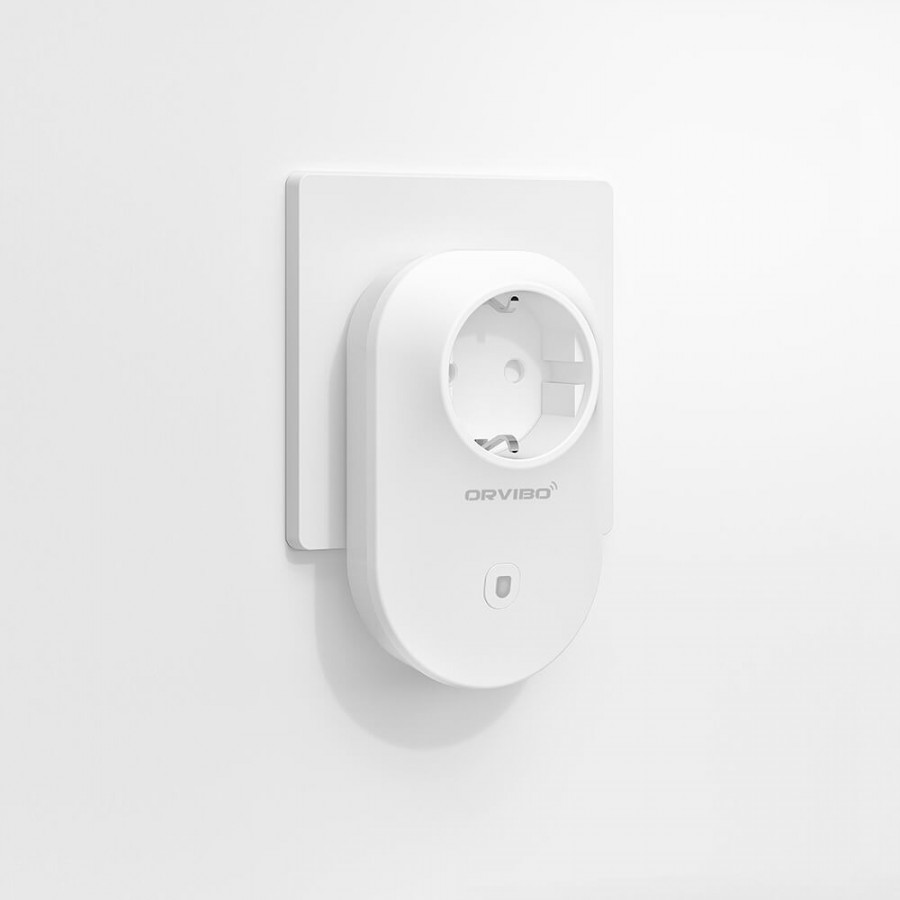

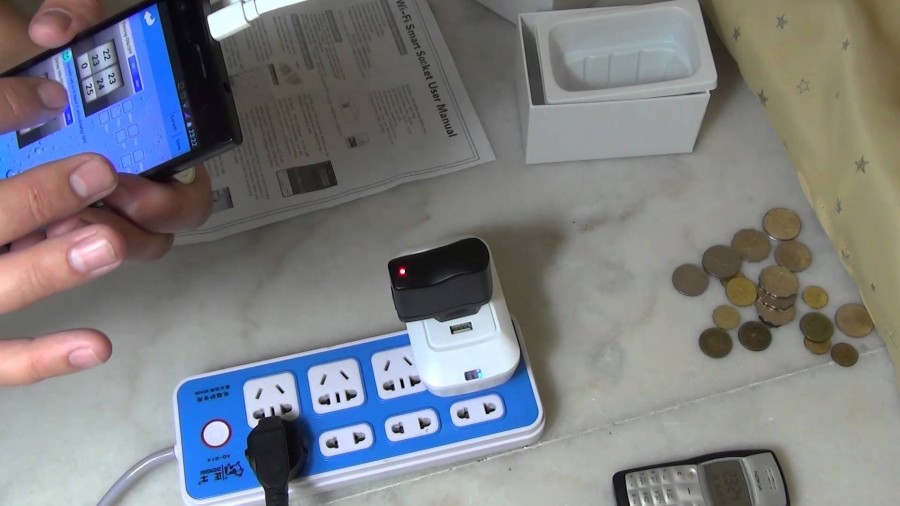

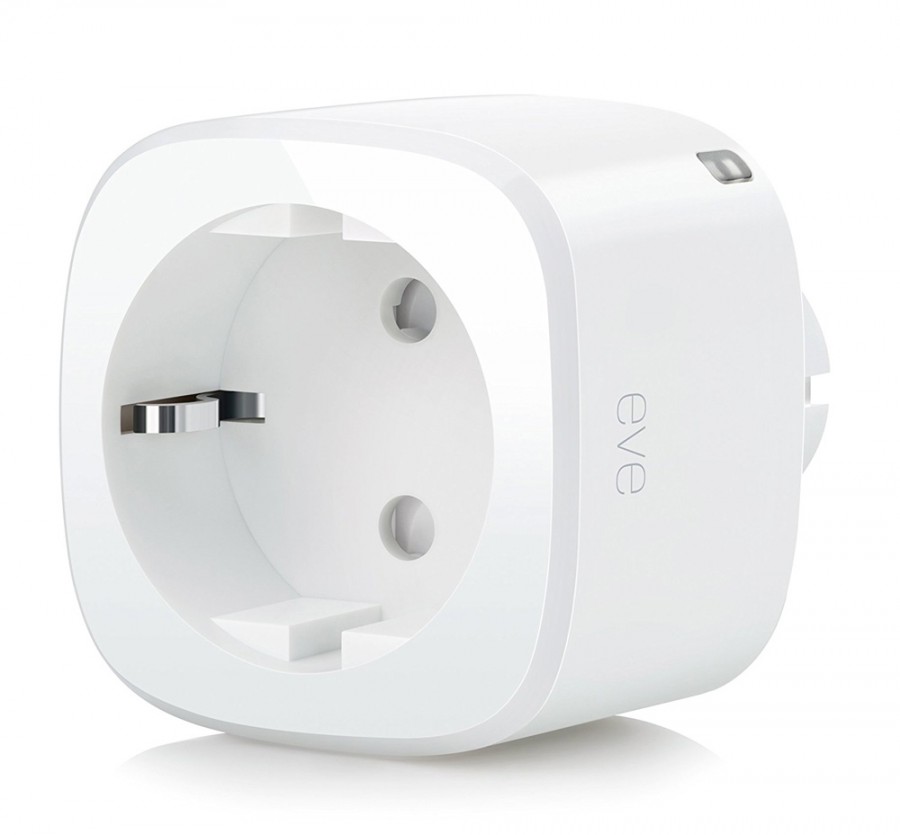

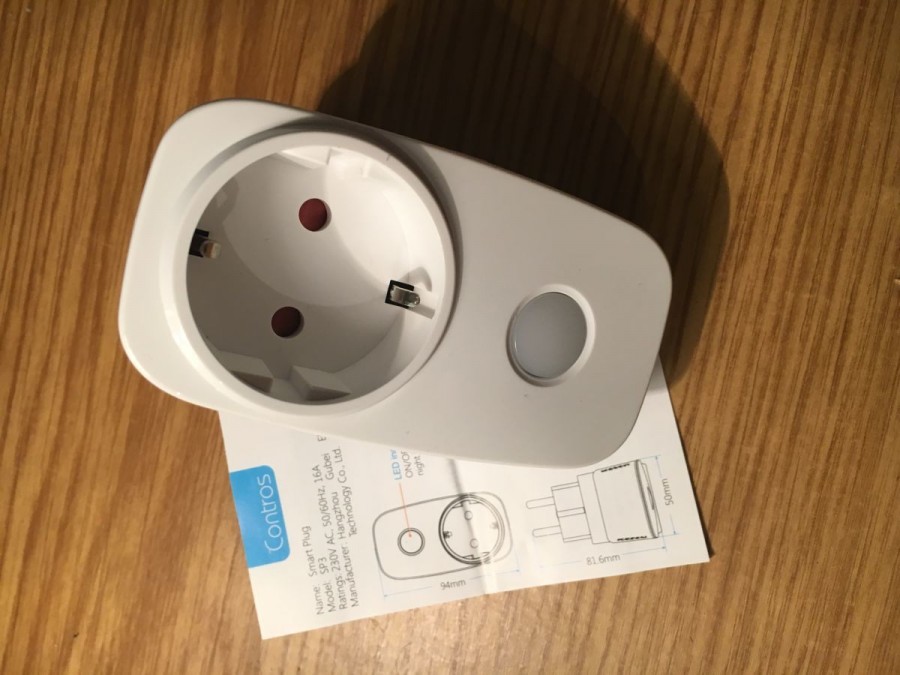

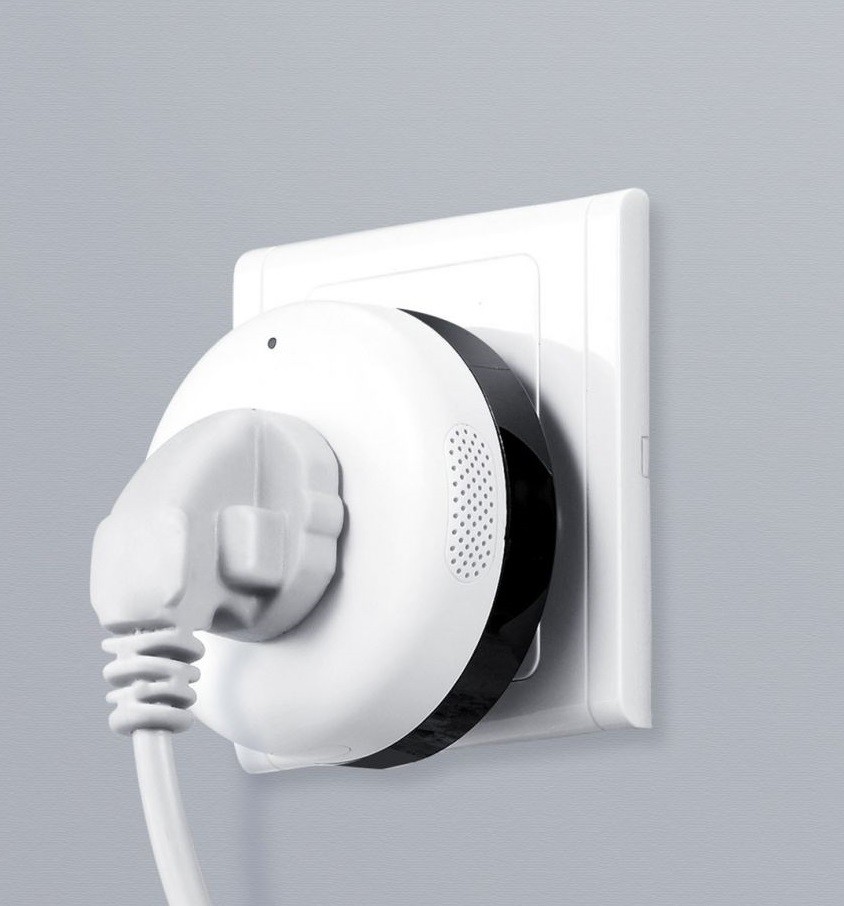

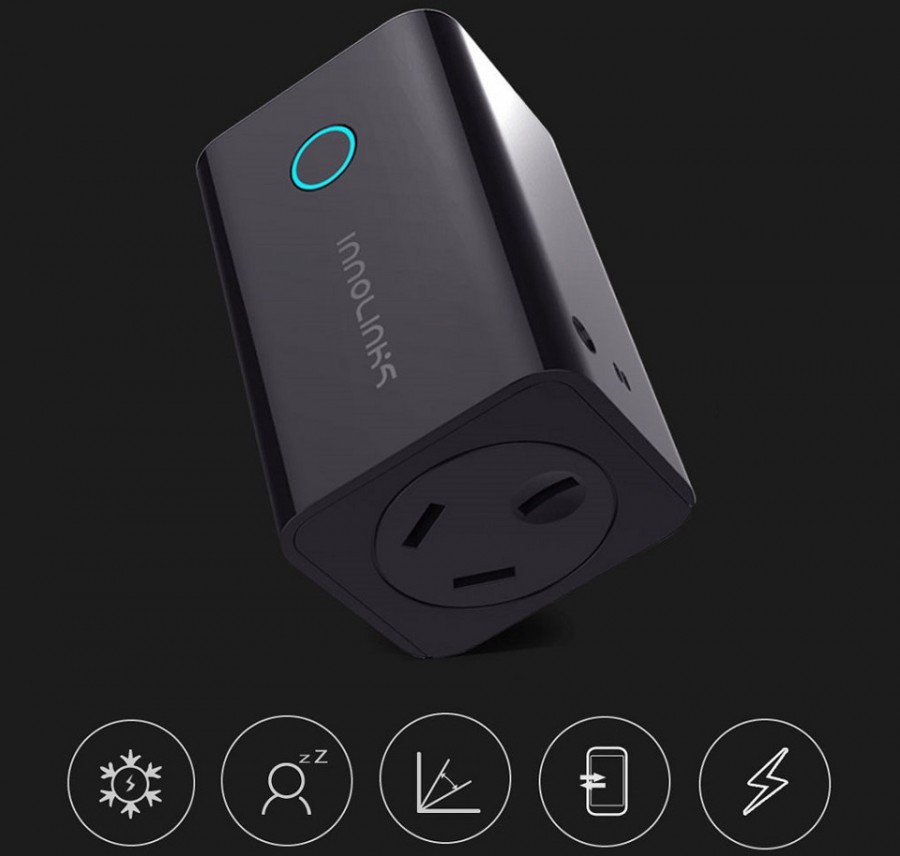

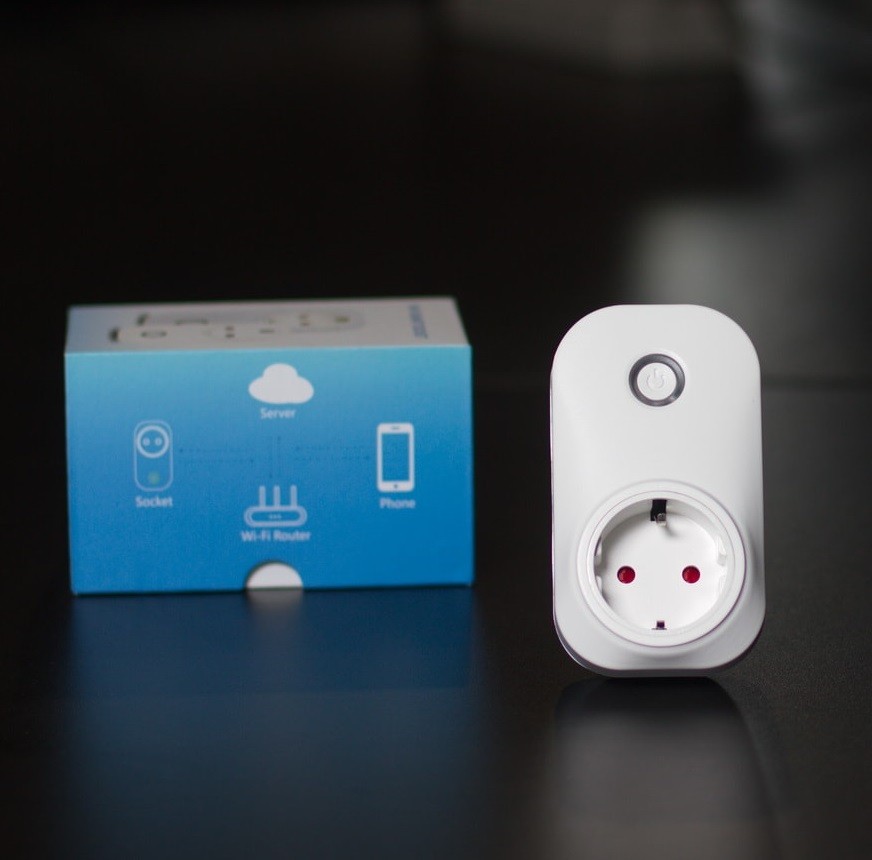

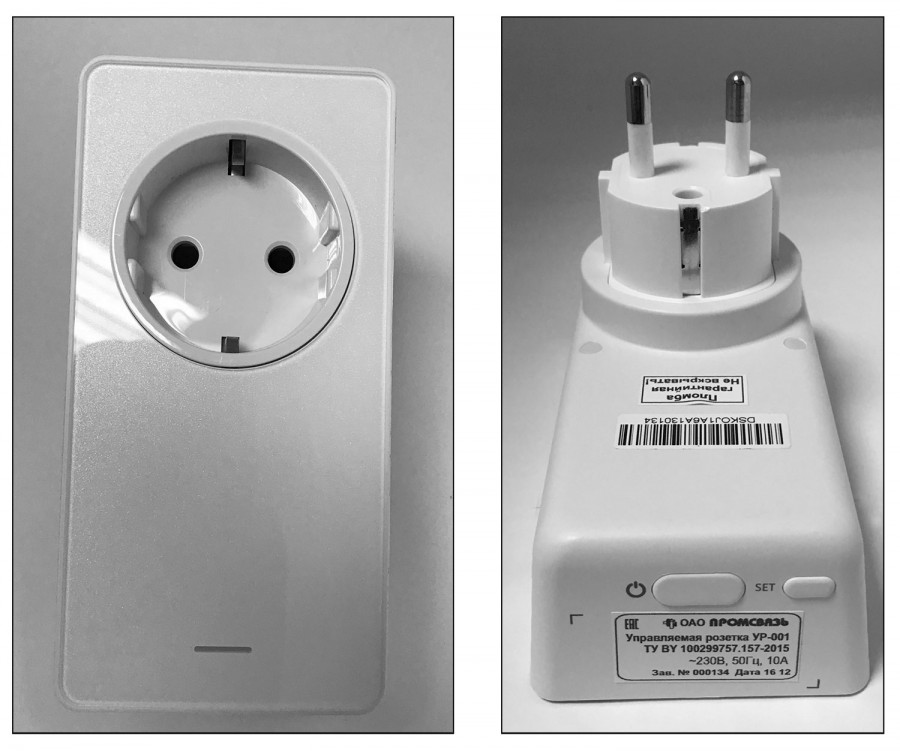

Фото умной розетки
https://youtube.com/watch?v=AWFKMxdwp0E
