Как найти распределительную коробку в стене?

Установка распределительной коробки своими руками

Устройство накладной коробки осуществляется довольно-таки просто, она крепится к стене с помощью дюбелей. А вот монтаж встраиваемой распределительной коробки потребует некоторых усилий и навыков. Потребуется создать специальное посадочное место под нее. Как можно выше, желательно под самым потолком, в стене выбирается ниша, в которую и устанавливается коробка, при этом используется алебастр или цемент.

Однако это относится к последнему этапу работ, вначале же следует произвести устройство сети штроб, по которым к коробке будут подводиться провода. Спуски к электрическим розеткам и выключателям следует делать строго вертикально, для установки горизонтальной проводки можно использовать существующий зазор, пролегающий между плитами перекрытий и стеной.

После завершения устройства штроб и установки подрозетников, необходимо приступать непосредственно к монтажу электрической проводки, при этом установка распределительной коробки является неотъемлемой частью проводимых работ.

Не следует забывать одну важную деталь. Чтобы при соединении проводов в коробке не возникло трудностей, конец каждого провода, выходящего из нее, следует подписывать. Только подвели провод, питающий электрический щиток и сразу подписали его «ввод». Подвели провод от розеток и снова подписали. При этом каждую отдельную цепь, которая подключается к распределительной коробке, следует подписывать отдельно, в этом случае, вы точно не запутаетесь с соединением проводов.

Отстранив на время вопрос об устройстве распределительной коробки, разберемся с тем, какие сечения проводов используются при монтаже электрической проводки. От щитка, расположенного в квартире в каждую комнату подается электрическое напряжение по двух и трехжильному проводу, его сечение не должно быть менее 4 квадратов. Именно такой кабель способен выдержать любого, достаточно мощного потребителя. При этом розетки подключаются с помощью провода, имеющего сечение 2,5 квадрата, а приборы освещения 1,5 квадрата.

Подобрав правильного сечения провода, собрав электрическую проводку, приступаем к завершению монтажа распределительной коробки, выполняем коммутацию в ней всех необходимых проводов.

Достаточно сложная на первый взгляд работа выполняется достаточно легко, если вникнуть в процесс монтажа, понять сам принцип работы проводки. В наличии мы имеем множество проводов и ввод для их подключения. Ввод представляет собой два либо три провода, отличающихся по цвету. По одному из них подводится фаза, по другому «ноль», третий предназначен для заземления. Точно таким же образом подводятся провода к выключателям и розеткам.

В целом механизм соединения проводов теперь понятен: «ноль» к «нолю», фаза к фазе, заземление к заземлению. При подключении проводов к розеткам вообще не возникает никаких трудностей, нужно лишь соединить провода по цветам. Немного иначе обстоит дело с подключением освещения. В этом случае идущая к выключателю уходящая фаза присоединяется к фазе цепи освещения, а «ноль» входа к «нолю» освещения.

Одним из наиболее важных моментов при устройстве электрической распределительной коробки, является надежное и качественное соединение их друг с другом. Если при монтажных работах используется коммуникационная коробка, оснащенная клеммами, дело обстоит проще. Стоит только вставить провода и зажать посильнее винты. А вот в случае, когда устройство коробки не предполагает использование специальных клемм, провода необходимо припаивать. Делается это таким образом – сначала провода скручиваются плоскогубцами между собой, после чего с использованием канифоли или иного специального припоя, а также олова спаиваются. Если ведется широкомасштабный монтаж электропроводки, то зачастую для качественного соединения проводов используется электросварка.

На этом можно считать, что все работы по монтажу электрической распределительной коробки завершены. Все сваренные либо спаянные электрические провода размещаются в распределительной коробке, затем она закрывается. В расчете на последующие ремонты, ее не следует закрывать плотно в стену, лучше будет сделать ее более доступной, чтобы при необходимости проведения ремонтных работ вы смогли иметь свободный доступ к ней.

Как установить распределительную коробку

Сегодня, Енот Электрик расскажет вам о нескольких способах установки распределительной коробки в бетон. Электрическая коробка изготовлена из металла или пластика в виде небольшой емкости. Внутри этой емкости во время монтажных работ в помещении соединяют все группы проводников.

Основное назначение распределительной коробки:

Возможность обслуживания и доступ к ремонту домашней электросети. В случае выхода из строя комнатной проводки вместе с розеточной группой существует возможность без проблем устранить все неполадки.

Доступность присоединения новых линий к комнатной электропроводке. Имеется в виду возможность установки розеток, если необходимы дополнительные. Это избавляет от необходимости протягивания новых кабелей от основного щитка — достаточно будет лишь создать дополнительную трассу от распредкоробки.

Можно обеспечить по всему помещению равномерное распределение электрической энергии за счет создания дополнительных направлений электросети и соединить их в одно целое.

Из вышесказанного можно сделать вывод, что правильная установленная распределительная коробка играет важную роль при монтаже электропроводки как в доме, так и в любом другом помещении.

Монтаж проводов в коробке

Электропровода совмещаются согласно их назначению: заземление, фаза и общий. Жилы в кабеле отмечаются разным цветом изолирующего материала, так что не сложно определить порядок их спайки.

Алюминиевые провода хрупкие и ломкие, поэтому нужно периодически проверять крепость их соединений.

Соединение проводов в коробке осуществляется методом скручивания или спайки. Верхний слой изоляции провода снимается, оголяется жила на шесть-семь сантиметров. Провода соединяются способом витой пары и прижимаются плоскогубцами. В одном таком соединении не должно быть больше четырёх проводов. Кончик свинченных проводов нужно залить припоем, используя паяльник. Сверху место соединения обматывается несколькими слоями изоленты. Изолента бывает хлопковой или виниловой Хлопок более устойчив к нагреванию, он выдерживает до восьмидесяти градусов, а винил начинает течь уже при пятидесяти. Минус х/б ленты в том, что она впитывает влагу из воздуха. Так что лучше первые пару слоёв обмотки сделать из хлопка, а последний – из винила Скрутка укладывается в коробку и плотной закрывается крышкой. Такое соединение будет надёжным и долговечным (при соблюдении правильного расчёта нагрузки).

Профессионалы используют для этой цели пластиковые зажимы или колодки. Эти приспособления имеют изолированные углубления для провода с закрепляющим винтом. Провода заводятся в углубления и зажимаются специальным гребнем. Лишние отделения удаляются. Есть однозажимные клеммники, которые закрепляются при помощи винта или рычага. Такие изделия производят из изолирующего материала и не нуждаются в дополнительной защите. Возможность случайного прикосновения к проводу у них исключена.

Одна из главных составляющих грамотно организованной электропроводки – распаячная коробка. Её устанавливают на пути от общего распределительного щита в помещение.

Главное требование к распаячной коробке – устоять в случае аварийной ситуации и предотвратить дальнейшее возгорание по проводке. Цены на такие коробки разные, но не стоит на них экономить – от этого элемента проводки непосредственно зависит безопасность жилья. Следует отметить, что от качественно выполненных соединений проводов зависит, будет ли нагреваться коробка. Какой бы надёжной она не была, она не сможет ответить за все ошибки мастера.

В советские времена для монтажа открытой проводки применялись металлические разветвительные коробки. Их преимущество в том, что они более жаростойкие, чем пластиковые. Порой умельцы применяли для этих целей даже обычные консервные банки. В современном электромонтаже металлические коробки применяют в основном на промышленных предприятиях или в деревянных домах, где проводка заключена в трубы. В быту их выбирают все реже из-за дороговизны и некоторых специфических аспектах работы с таким материалом.

Коробки из металла обязательно нужно заземлять.

Для наружных распределительных коробок не предусмотрено заглубление в стены. Этот электротехнический элемент выпускается в разных модификациях, отличаясь по цвету, форме и размерам. Традиционно, это квадратный бокс с входами для проводов, который защелкивается пластиковой крышкой. На круглых коробках крышки могут крепиться клипсами или винтами. Обычно закрывающие пробки одеваются с усилием

Самое важное при работе – не потерять крышку, так как такие изделия не продаются отдельно. В коробках иногда предусмотрено большее количество входов для кабеля (трёх и четырехрожковые). Распаячные коробки для скрытой проводки различаются для сплошных и полых стен

У предназначенных для полых поверхностей есть специальные прижимные лапки на крепежах

Распаячные коробки для скрытой проводки различаются для сплошных и полых стен. У предназначенных для полых поверхностей есть специальные прижимные лапки на крепежах.

Иногда вместо распредкоробки умельцы применяют подрозетники, закрывая их самодельными крышками

Важно, чтобы этот материал был огнестойким и герметичным, иначе от такой коробки не будет толку

Последнее время в продаже появились боксы с комплектом клемм и контактными группами. Стоит учитывать, что не во всех случаях такой стандартный набор отвечает требованиям конкретной сети. Нагрузка стандартных клеммников ограничена. В таком случае лучше воспользоваться привычным СИЗом.

Где и как устанавливать распределительные коробки

Обычно коробки располагаются под потолком на расстоянии 100-200 мм от него. Конкретное значение зависит от высоты комнаты. Если проводка скрытая, то изделие размещается внутри стены на определенную глубину так, чтобы поверхность крышки была заподлицо со стеной. Для электропроводки открытого типа подойдут наружные коробки.

Размещая прибор в углублении стены, нужно обеспечить выполнение двух требований. Во-первых, нужно знать, где он установлен, во-вторых, следует обеспечить своевременный доступ к изделию, не нарушая при этом эстетичность. Если последним можно пренебречь, не нарушив ПУЭ, то первое требование является обязательным и важным.

https://youtube.com/watch?v=1IuXT_fTW1k

Поддержать эстетичный внешний вид можно за счет поклейки красивых обоев, после чего аккуратно обрезать вокруг крышки распределительной коробки, не удаляя ту часть, которая приклеена на нее. Выбирая альтернативные варианты отделки, убедитесь в идентичности цвета поверхности крышки и стены. Постарайтесь сделать так, чтобы при необходимости снятия крышки стена в данном месте не разрушалась. Если устанавливаются натяжные потолки, то следует создать небольшие люки, обеспечивающие доступ к коробкам.

https://youtube.com/watch?v=2Aty6b0BC7c

https://youtube.com/watch?v=t99yyM0b6Xk

https://youtube.com/watch?v=JfjBh7CFWRI

Процесс формирования отверстия

Сделать отверстие можно разными способами и многое здесь зависит от материала стен. Легче всего работать по газосиликату, немного труднее по кирпичу и самый трудный вариант — бетон.

Способы такие:

Установка подрозетников, сверление отверстий коронкой

Надо отметить, что ручной способ используется практически всегда, даже если работы по формированию отверстия выполнялись с помощью коронки.

Отверстие в стене из газосиликата (пеноблока) можно сделать коронкой по кирпичу. Засверливаемся в стену на глубину коронки и затем выламываем зубилом ненужный кусок стены — отверстие готово. При этом необходимо подштробить (углубить) место для кабеля перед входом в подрозетник. Если подрозетник прямоугольный или квадратный (для блока розеток) лучше выдолбить отверстие молотком и зубилом — по газосиликату это сделать нетрудно.

При установке подрозетников в кирпичной стене отверстие делается любым из трех способов. Если вы работаете перфоратором и коронкой, то лучше не использовать стандартный режим — сверление+удар. После отметки центровочным сверлом коронки отверстия включите перфоратор в режим дрели и начинайте сверление. Но даже при самом аккуратном сверлении коронку будет периодически заклинивать, особенно при работе по силикатному кирпичу. При больших объемах работы таким способом можно угробить перфоратор или выломать зубья у коронки.

Установка подрозетников в бетонной стене требует другого подхода. О коронках по кирпичу и бетону лучше забыть. Можно воспользоваться алмазной коронкой — она хорошо режет и бетон и арматуру. Недостаток такой коронки — высокая цена.

При работах по кирпичу и бетону коронки используются не всегда. Перфоратор уже на третьем отверстии прилично нагревается (особенно в жару), приходится делать перерыв на ожидание — пока тот остынет. Если в квартире много электроточек и нужно сделать, скажем, 50 отверстий, то с перерывами это может растянуться на несколько часов. Поэтому коронки используются в основном по газосиликату (иногда по красному кирпичу) или в случае небольшого количества отверстий. В остальных случаях работы производятся по второму методу: отмечается контур посадочного места, насверливают буром отверстия по всей размеченной области и выдалбливается перфоратором с насадкой (зубило, пика) лишний материал. Затем окончательно формируется отверстие молотком и зубилом таким образом, чтобы подрозетник свободно туда входил и даже был утоплен вглубь на 0,7-1см.

Как монтировать коробки

Разветвительные коробки, как правило, располагают под самым потолком или на 20 сантиметров ниже его в углах помещения

При расстановке мебели важно, чтобы она не ограничивала доступ к этому элементу электропроводки. Бокс коробки не должен иметь трещин и сколов.Если соединения проводов не помещается в ёмкости, не нужно уплотнять и заталкивать провода, а стоит приобрести коробку большего размера или рядом установить вторую такую же.При монтаже следует составить план-схему расположения элементов электропроводки, чтобы, при необходимости, не пришлось их долго искать

При скрытой проводке коробки скрываются под слоем штукатурки или обоев, чего нельзя допускать.Главное условие успешного монтажа электросети в доме – внимание к мелочам. Чтобы правильно распределить возможную нагрузку, нужно предварительно составить план-схему проводки

Все соединения в ответвительных коробках должны быть надёжно заизолированы. В этом случае проживание в доме будет безопасным и не омрачится неприятностями с электричеством.

Типы коробок по материалу

На сегодняшний день наиболее распространены такие материалы, как металл и пластик. Установка распаечных коробок облегчает монтаж электропроводки.

Что касается металлических коробок, то они предназначаются для установки в тех помещениях, которые выполнены из горючих материалов, к примеру из пластика или дерева. Монтаж металлического корпуса требуется и в том случае, если стена утеплена горючим строительным материалом. Внутри такие коробки обычно прокладывают дополнительный слой диэлектрика, чтобы максимально снизить шанс случайного замыкания контактов.

Если говорить об установке пластиковых распаечных коробок, то они более распространены из-за того, что пластик стоит дешевле, нежели металл. Есть два вида выполнения пластиковых коробок. Одни изделия изготавливаются полностью из негорючих материалов (для применения в условиях высокой пожарной опасности), а другие могут быть выполнены из простого сырья, не поддерживающего горение.

Другими словами, установка распаечных коробок в гипсокартон, к примеру, ни в коем случае не должна стать первопричиной пожара при замыкании проводки внутри корпуса.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

• сварочный аппарат на 24В мощностью от 1 кВт;
• флюс;
• угольный электрод;
• защитные средства (перчатки, маску/очки).

  Схема сварки проводов

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

• счистить с концов проводов примерно по 5 мм изоляции;
• вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Монтаж электропроводки в деревянном доме своими руками: внутренние работы

Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

Распределительный щит для эл проводки в деревянном доме

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.

Схема электропроводки в деревянном доме

В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.

Скрытая проводка в деревянном доме: разработка проекта и определение трассы

Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки

Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.

После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.

Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки

Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.

Кабель-каналы на мансарде частного деревянного дома

• при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
• для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
• минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
• 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.

Основные правила при выполнении работ

Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

Распредкоробка: подготовка к распкайке

В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи

Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.

Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

• их назначение;
• количество вводов;
• класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

• IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
• IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
• IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
• IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
• IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Простой индикатор скрытой проводки на одном транзисторе

Даже далекий от радиотехнической тематики человек, может собрать индикатор на одном транзисторе самостоятельно. Схема простая, основным элементом является полевой транзистор КП103 или КП 303.

Схема детектора скрытой проводки на одном транзисторе

Исток транзистора подключается к «+» источника питания, сток к «минусу», через микрофонный капсюль 1.6 кОм от старого телефона и переключатель. Затвор транзистора используется в качестве антенны, к нему припаивается медный провод 8-10 см, сечением 1-2.5 мм 2 .

Внешний вид полевого транзистора КП 103

Точность определения скрытого провода таким прибором 3-5 см, работа основана на изменении сопротивления между стоком и истоком при воздействии электрического поля. В цепь между стоком и истоком можно подключить мультиметр в режиме измерения 200 кОм, чтобы контролировать максимальное значение сопротивления при приближении антенны к проводу.

Аналогичную схему можно собрать на микросхемах 561 серии, принцип ее работы такой же.

Детектор обнаружения скрытой проводки на микросхеме К561

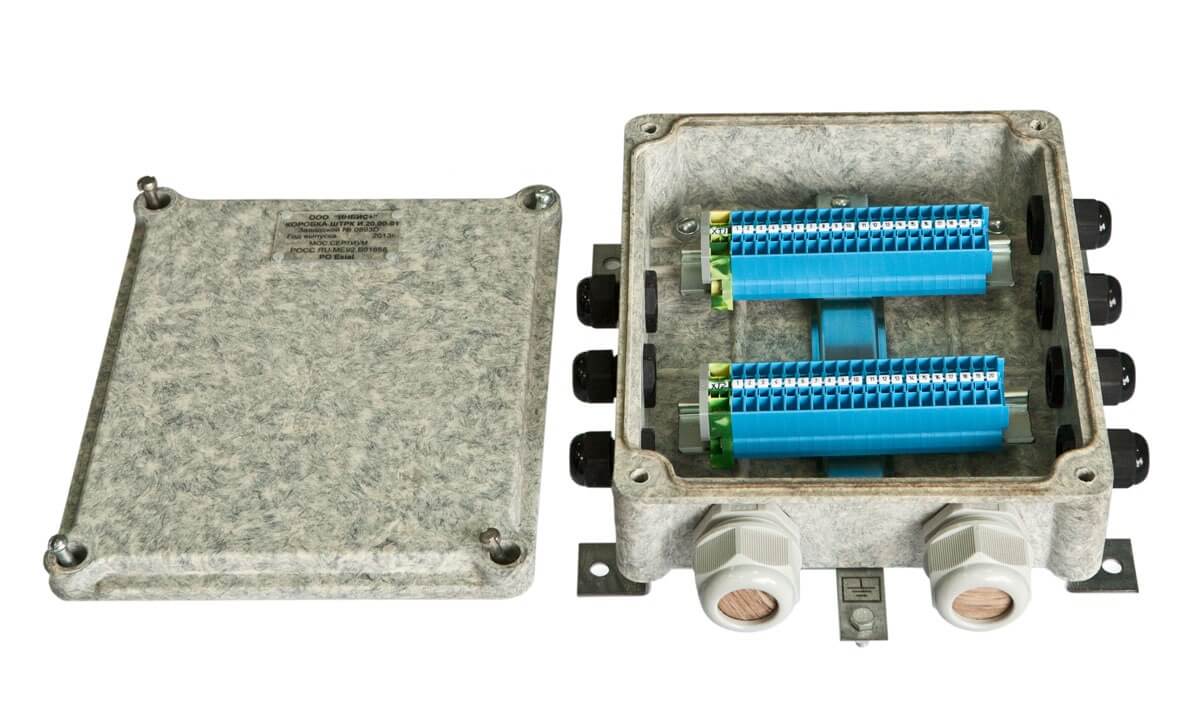

Устройство клеммной коробки

Коробка состоит из пластикового прямоугольного или круглого корпуса и крышки, которая соединяется с корпусом с помощью винтов. В корпусе есть вводы для кабелей и проводов. Внутри коробки — колодка с клеммами для сводки и отводки проводов. В клеммах проводится соединение медных кабелей с алюминиевыми, а также выполняются ответвления проводки. Корпус коробки прочный и устойчивый к механическим воздействиям. Пластиковые распределительные коробки устанавливаются в бытовых и других не промышленных помещениях. Для последних существуют распределительные коробки в металлическом корпусе.
