Монтаж пленочных теплых полов своими руками: схемы монтажа (фото и видео)

Расчет мощности пола

Перед укладкой инфракрасного теплого пола необходимо рассчитать его мощность. Для расчета мощности проводят замеры свободного пространства в комнате. Под мебелью и крупной техникой теплый пол не укладывается.

Выбор мощности матов производят на основании рассчитанной площади покрытия. Например, если инфракрасный пол будет монтироваться на площади 20м2, то необходимо выбирать пол мощностью 220Вт/м2, а для больших площадей мощность системы берется меньшая. Продавец-консультант поможет вам рассчитать оптимально необходимую мощность пола и подберет нужный терморегулятор именно по вашей площади.

Можно ли устанавливать инфракрасный тёплый пол под ламинат?

Теплоемкость ламината выше, чем плитки, а его теплопроводность по сравнению с этим же материалом ниже. Ламинированные полы не любят высоких температур, а потому не должны нагреваться чрезмерно. Если под ламинат установить водяную или электрическую систему подогрева, то придется обеспечивать постоянное повышение температуры нагревателя, что скажется негативно и на самом материале, и на размере коммунальных платежей.

Ламинат не любит резких перепадов температур, которых не избежать при установке любой другой системы подогрева. В случае негативного температурного воздействия имеется риск появления в материале щелей, трещин, пол может начать скрипеть. Ни водяной, ни электрический пол не обеспечат оптимального подогрева поверхности по уровню подогрева и равномерности.

Укладка ламината поверх инфракрасного теплого пола

Благодаря небольшой толщине, ламели прогреваются оперативно, ведь ИК лучи довольно быстро будут распространяться по всему материалу. Также, если полы сделаны правильно, излучение не будет уходить в сторону чернового основания, на котором лежит пленка, а значит, утечки тепла не будет. Таким образом, ИК полы – самый оптимальный вариант для подогрева полов из ламината.

ИК обогрев пола

Основные производители инфракрасных теплых полов

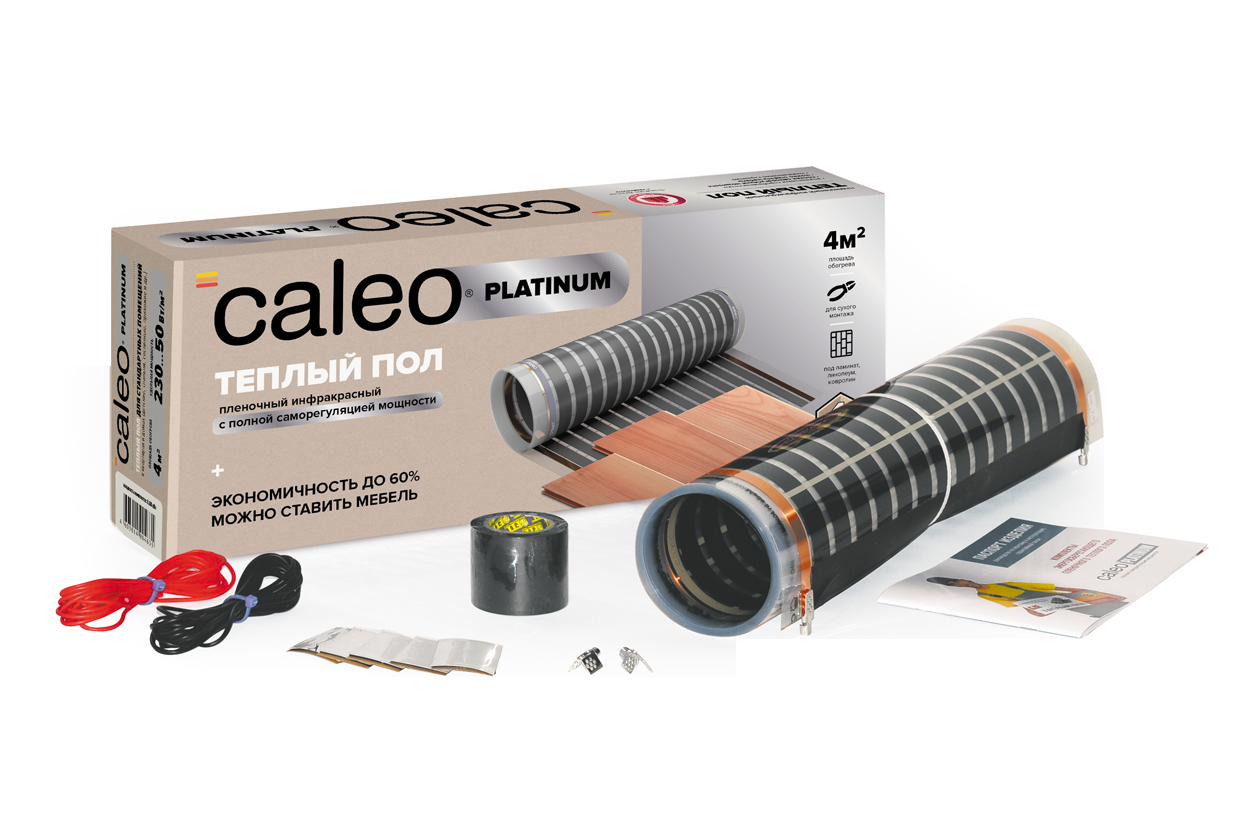

Caleo

Один из пионеров в области производства и продаж систем электрокарбонового отопления – Caleo. Южнокорейский бренд захватил почти половину российского рынка за счет широкого ассортимента, высокого качества и большого количества положительных отзывов.

Electrolux

Вряд ли найдется человек, который бы не слышал о таком бренде как Electrolux. Это один из старейших производителей электрооборудования на планете, история которого началась в далеком 1900 году. В 21 веке ассортимент товаров пополнился системами электрообогрева пола, в том числе инфракрасными пленками под ламинат серии Thermo Slim.

Q-Term

Компания из Южной Кореи Q-Term уже более 20 лет производит пленочные нагревательные полы, но на российском рынке этот бренд стал узнаваемым относительно недавно. Продукция универсальна, не слишком дорогая и проста в монтаже.

Heat Plus

Корейское предприятие Seggi Century CO LTD под брендом Heat Plus выпускает два вида пленочных нагревательных матов: с полосатым и сплошным карбоновым слоем. Второй вид продукции относится к премиальной линейке и укладывается почти так же, как и обычная пленка с полосками.

Marpe

Компания Green Industry Co.Ltd является одним из топовых производителей систем электроотопления в Южной Корее. Под брендом Marpe российским покупателям предлагается три вида продукции: стандартные полосатые маты, саморегулирующаяся сплошная пленка и серия с дополнительным экранированием.

Хорошая реклама

Самое читаемое

Монтаж инфракрасного теплого пола

Этапы установки пленочного теплого пола следующие:

Подготовка основания. Поверхность, на которую укладывается пленочный инфракрасный теплый пол, должна быть чистой и абсолютно ровной. Допускается перепад высот не более 3 мм. Мастера советуют до начала работы тщательно проверить горизонтальность поверхности и если перепады превышают допустимые нормы выровнять пол. Сделать это можно любым удобным для вас методом. Например, полы могут быть залиты самовыравнивающейся смесью. Перед следующим этапом работы необходимо дать полу тщательно высохнуть и затвердеть в сроки предусмотренные нормами.
Укладка изоляционного слоя. На подготовленный пол сначала укладывается слой гидроизоляции, который защитит всю систему от влаги. После этого укладывается слой теплоизоляции, который предотвратит потери тепла в сторону подпола и снизит потребление электрической энергии. В качестве теплоизоляции можно использовать любой материал. Если финишным покрытием планируется плитка, то для утепления профессионалы рекомендуют использовать техническую пробку. Часто применяют фольгизированный пенопропилен. Укладывать такой утеплитель необходимо металлизированной стороной вверх. Швы проклеиваются скотчем-фольгой.
Планирование работы. Прежде всего, необходимо определиться, где удобнее расположить терморегулятор. Оптимальным для установки терморегулятора считается расстояние 15 см от уровня пола. Простейшая схема укладки позволит избежать дальнейших ошибок при монтаже.

Укладка пленки. По заранее составленной схеме раскладывают пленку. Отдельные полотнища не должны располагаться друг от друга на расстоянии менее 5 мм. Медные стороны контактов должны смотреть вниз и в направлении стены, на которой установлен терморегулятор. Длина нагревательной пленки не должна быть более восьми метров. Все места соединения зажимов и проводов изолируют. Для этого применяют специальную битумную мастику. Если необходимо отрезать полосу, то высекают часть нагревательной полосы от токоведущей шины.

Участок с высечкой будет при дальнейшем монтаже попадать в зону изоляции. Отверстие-высечка делается с помощью дырокола, а потом подрезается до края ножницами.
Подключение греющего пола. К нижней стороне пленки подключается, а затем хорошо изолируется термодатчик. После того как уложена вся инфракрасная пленка для теплого пола, устанавливают терморегулятор. Лучше закрепить его стационарно. Основная часть проводов между терморегулятором и пленкой пропускается под плинтусом. В самую последнюю очередь всю систему подключают к электросети.
Тестирование. До монтажа финишного напольного покрытия теплый пол должен быть протестирован. На этом этапе следят, чтобы не было никакого искрения и на соединительных участках контакты не перегревались.
Монтаж финишного покрытия. Если на пол планируется укладывать ковролин или линолеум, то нагревательную пленку накрывают фанерой или ДВП, толщиной более 5 мм. Чтобы случайно не повредить пленку при их креплении разметку под крепеж лучше сделать заранее. Ковролин и линолеум раскраивают до монтажа пленки или в другой комнате, чтобы исключить порезы пленки.

Монтаж инфракрасной термопленки под различные напольные покрытия

Если на пол планируется укладка плитки, то, прежде всего, устанавливается армирующая сетка. Сетку крепят дюбелями, которые забивают между полосами нагревательных элементов. Поверх сетки сразу укладывают плитку или предварительно делают слой бетонной стяжки. Аналогично с другими покрытиями осуществляется монтаж ламината.

Инфракрасная пленка может устанавливаться не только на пол, но и на потолок. Правила монтажа аналогичные напольному. Такое расположение отопления позволяет создать экономичную систему отопления, дающую комфортную температуру в нужной зоне.

Установка инфракрасной пленки на потолок

Как видите, схема подключения инфракрасного теплого пола совсем несложная, и установка его может быть выполнена своими руками.

Какую марку выбрать? Сегодня ведущей маркой на рынке инфракрасных теплых полов по праву считается фирма Caleo. Чтобы наглядно подтвердить безопасность своей продукции завод установил в выставочном зале большой аквариум с рыбами, вода в котором подогревается с помощью инфракрасного пленочного нагревателя.

Стержневые системы

Инфракрасный плёночный пол удобно укладывать. Необходимо лишь правильно выполнить соединение всех частей. Установка стержневого контура тоже не отличается сложностью. Производятся стержневой пол в рулонах: ширина от 70 см до 1,5 м; длина рулона 25 м.

Графитовая или карбоновая смесь заключена в отдельные стержни. Они изолированы защитной оболочкой из полипропилена. Стержни располагаются с шагом в 10 см друг от друга. По краям они соединены медной проволокой, которая защищена изоляцией. При поломке одного стержня система продолжает работать. Обогрев прекращается только на отдельном участке.

Рекомендуем: Какие характеристики имеет тёплый пол Caleo?

При поломке бокового провода система отключается полностью. Монтаж стержневого обогрева проводят под плиточный клей или под стяжку. При дополнительном отоплении затраты на электроэнергию будут минимальны.

Материалы, необходимые при подключении пленочного теплого пола

Правильно подобранная, качественная продукция — залог долгой, безаварийной работы всей системы отопления. Поэтому разберемся, какое оборудование нам понадобится.

Подложка

Подстилающим слоем служит рулонная фольгированная теплоизоляция. Подходит пенофол, который используют при укладке ламината или изоляции труб. В большинстве случаев достаточно толщины 3-4 мм. Ее увеличивают, если необходимо скрыть внутри большой термодатчик или дополнительно утеплить межэтажное перекрытие.

Термопленка

Выделяют два типа материала в зависимости от мощности:

150 Вт/м2. Используют для организации местного или дополнительного обогрева.
220 Вт/м2. Применяют, когда материал служит основным источником тепла.

Чтобы добиться положительного результата нужно правильно выбрать не только вид термопленки, но и рассчитать площадь, которую она должна закрывать. Для удобства сведем данные в таблицу:

	150 Вт/м2	220 Вт/м2
Вид напольного покрытия	Ламинат, линолеум, ковролин	Керамическая плитка, паркетная доска, ковролин, ламинат
Необходимая поверхность нагрева от всей площади помещения, при разных видах отопления:
-основное	95%	70%
-дополнительное	60%	40%

Управляющие элементы

Ручное механическое управление инфракрасным теплым полом неэффективно. Он будет всегда чрезмерно перегреваться или остывать. Для автоматизации процесса применяют терморегулятор. Он поставляется вместе с электронным датчиком температуры.

Приборы отличаются чувствительностью и порогом включения. Поэтому лучше использовать тип оборудования, рекомендованный производителем пленки. При этом обязательно учитывать мощность нагрузки.

Современные терморегуляторы позволяют программировать температуру по многим параметрам. Например, снизить расходы на электроэнергию пока никого нет дома и разогреть помещение к вашему приходу.

Проводка

Для подключения деталей теплого пола применяют многожильный медный кабель типа ПВ3. В подавляющем большинстве случаев достаточно сечения 1,5-2,5 мм2. Но всегда надо учитывать фактическую силу тока. Данные о том, какие провода использовать в зависимости от мощности потребителей, сведем в таблицу:

Сечение провода (мм2)	Общая мощность потребителей (кВт)
1,5	4,1
2,5	5,9
4	8,3

Защитное покрытие

Оно необходимо, чтобы снизить механическое воздействие и избежать попадания влаги к токоведущим частям. Для разных типов чистовой отделки используют свой подстилающий материал:

Монтаж пленочного пола: простота и универсальность

Нагревательная пленка может быть расположена даже поверх старого покрытия. Нет необходимости подготавливать черновую поверхность каким-то особым образом или подводить коммуникации.

Это – специальные полимерные покрытия для так называемой отражающей изоляции, дублированные слоем металлизированного лавсана или алюминиевой фольги. Они укладываются под ик пленку для теплого пола так, чтобы теплоотражающий слой находился вверху.

Укладка теплоизоляции при монтаже теплого пленочного пола

Как упоминалось выше, в качестве финишного покрытия подойдет любой материал. Единственное, что следует учитывать – подложка под чистовой настил выбирается в зависимости от того, чем именно планируется застилать пол. Для линолеума и ковролина это – фанера или ДВП, для твердых разновидностей, таких, как ламинат, паркетная доска или кафель – полиэтиленовая пленка.

https://youtube.com/watch?v=opZq1tX-iXY

Можно выполнять монтаж инфракрасного пленочного теплого пола поэтапно, начиная с того помещения, в котором заниматься этим на данный момент удобнее всего. Процесс установки занимает немного времени. При правильно проведенной подготовительной работе комнату средних размеров обустраивают в течение часа. Отопление включают сразу после укладки пола.

При желании можно выполнить установку пленочного пола самостоятельно. Но если вы поручите монтаж специалистам, то не только избежите хлопот, но и получите гарантию на выполненные работы.

Тонкости укладки

Пленочные электрический пол особенен тем, что в процессе его монтажа тщательная подготовка основания не требуется. Он может быть установлен по завершении основных ремонтных работ. Для этого вполне подойдет ровная, без перепадов поверхность: желательно, чтобы на ней отсутствовали стыки досок и плит, выступающие шляпки гвоздей или наплывы краски.

Все, что потребуется для укладки пленочного теплого пола – один слой термоизоляции. Далее на пол можно укладывать термопленку, оснащенную тепловыми датчиками. Подключение системы к электрическому напряжению осуществляется посредством терморегулятора. Протестировав смонтированный обогреватель, его покрывают защитным слоем и финишной облицовкой.

Порядок действий по укладке и подключению системы

Как правило, монтаж инфракрасных полов выполняется специалистами. Некоторые домашние мастера могут выполнить монтаж теплых полов под плитку своими руками при наличии определенных навыков работы и соблюдении последовательности операций.

Стандартная схема монтажа включает в себя следующие этапы работы:

В самом начале составляется план-схема, по которой будет раскладываться пленка. Заранее определяются места установки термостата и термодатчика. После этого термостат устанавливается на своем месте. Все это делается перед тем, как укладывать другие элементы пола.
Выполняется подготовка основания. Оно должно быть ровное, чистое и сухое.
При невозможности создания ровной поверхности на пол устанавливается ДСП или фанера, толщиной не менее 10 мм.
Устройство защитной гидроизоляции. Для этого лучше всего подходит пленка, толщиной 50 мкм и более.
Укладка теплоизоляционного слоя. Обычно с плёнкой используется лавсановая пленка или такое же металлизированное и полипропиленовое покрытие. Не рекомендуется использовать материалы с алюминиевой фольгой.
Рулон разрезается на отдельные полосы по отмеченным линиям. Длина каждой полосы определяется в соответствии со схемой.
Монтаж пленочного теплого пола выполняется на теплоизоляцию шинами вниз и фиксируется скотчем. Полосы нельзя укладывать внахлест.
Для соединения элементов между собой используются специальные контакты.
После установки термодатчика система соединяется с терморегулятором, после чего выполняется подключение пленочных теплых полов к электрической сети.
На завершающем этапе укладывается напольное покрытие.

№5. На что обратить внимание при выборе?

При покупке пленочных инфракрасных теплых полов важно обращать внимание на имя производителя, заявленные характеристики и внешний вид пленки. Как должна выглядеть качественная пленка, и какими эксплуатационными качествами обладать? При выборе обращайте внимание на следующие параметры:

мощность, от которой напрямую зависит, с каким напольным покрытием можно использовать пленку. Потребляемая мощность системы колеблется в пределах 130-450 Вт/м2. Для укладки под линолеум, ковролин и прочие легкие напольные покрытия будет достаточно пленки с мощностью до 160 Вт/м2, под плитку и керамогранит лучше брать пленку помощнее — до 220 Вт/м2, а все, что больше предназначено для использования в промышленных условиях и инфракрасных саунах;
толщина пленки зависит от толщины полимерного и карбонового слоев, она колеблется от нескольких микрон до нескольких миллиметров. Минимально допустимая толщина — 0,3 мм, общепринятой считается толщина 0,338 мм. Чем больше толщина, тем защитная оболочка будет более долговечной и устойчивой к воздействию деформаций. Некоторые производители настаивают на том, что пленка должна быть максимально тонкой, чтобы не отнимать высоту помещения, но разница в высоте при монтаже пленки в 0,3 и 3 мм будет неощутимой, а долговечность последней — в разы выше;
ширина пленки. Материал выпускается в рулонах шириной 50, 60, 80 и 100 см. При монтаже пленку монтируют так, чтобы соседние участки были максимально близки друг к другу, но не накладывались один на другой. Исходя из этого правила и параметров комнаты, выбирается наиболее подходящая ширина рулона для обеспечения максимально быстрого монтажа и минимизации отходов;
полосы из сплавов серебра и меди должны иметь четкие контуры, не просвечиваться, не иметь повреждений и следов окисления. Чем выше содержание серебра, тем более надежной и менее искрящейся будет пленка. Серебряная часть может быть шире медной на 1,5-2 мм;
следует отдавать предпочтение тем пленкам, где медная и серебряная шины соединены «сухим» контактом, что позволяет минимизировать толщину воздушной прослойки и продлить срок эксплуатации изделия;
ширина медной шины должна быть не менее 13-15 мм, в противном случае можно говорить о невысоком качестве пленки. Через медь карбоновые полосы не будут просвечиваться и ощущаться;
карбоновый слой должен быть нанесен равномерно и не просвечиваться. Чем толще его слой, тем дольше прослужит пленка;
некоторые производители добавляют в карбоновую пасту серебро, чтобы максимально снизить ее сопротивление току и улучшить контакт с шиной. Со временем холодная шина может отслоиться от постоянно нагретой карбоновой части, а результатом может стать искрение и снижение мощности нагрева. Крупные компании, которые постоянно совершенствуют свою продукцию, придумывают разные способы избежать искрения. Наиболее эффективная разработка — расположение сетки полос из серебра на границе карбонового покрытия и медной шины. Подобную конфигурацию называют антиискровой сеткой;
промежутки между карбоновыми полосками могут быть прозрачными или мутноватыми — разница в особенностях производства. Первый вариант получается при применении клеевой технологии, второй — при ламинации. Через несколько месяцев эксплуатации клеевые полоски становятся хрупкими, а ламинированные служат годами, поэтому отдавайте предпочтение им;
скорость нагрева у качественной инфракрасной пленки составляет 5-10 секунд.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа в фото

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Раскатываем теплоотражающую фольгированную подложку

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Быстрее фиксировать степлером

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Проклеиваем стыки скотчем

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

На пленке есть специальные места разреза

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Полосы раскатываются одна возле другой

Фиксируются одна к другой при помощи скотча.

Стыки проклеивают скотчем

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Электрическая схема подключения пленочного теплого пола

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Изолируем срезу шин

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установка контактных пластин

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Обжимаем контакт пассатижами

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Обжимаем вставленные провода

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Изоляция мест соединения полос

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Прикрепляем датчик пола к карбоновой полосе

Чтобы датчик не торчал, в подложке вырезают окошко.

Вырезаем под него окошко в подложке

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Вырезаем окошки под контактные пластины и провода

Уложенные провода заклеиваем скотчем.

Укладываем провода, заклеиваем сверху скотчем

Уложенные провода

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Укладывают пленку

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Видео-уроки по укладке

https://youtube.com/watch?v=-qzly5gj9po

https://youtube.com/watch?v=y8prlfFJIAg

https://youtube.com/watch?v=XA1jyCyskb8

https://youtube.com/watch?v=m7Ql6ylq-6I

https://youtube.com/watch?v=pyZwZk5GvYo

Как подключить инфракрасный теплый пол — важность правильного монтажа

Теплое пленочное ИК-покрытие — это альтернативный широко используемый способ подогрева помещения любых параметров, который питается от электросети. В данной системе нагрев территории производится от специальной пленки (в составе которой имеется карбоновая смесь), подогреваемая медными проводниками по бокам. Дабы не возникло проблемы подгорания контактов, конструкция обладает защитным серебряным напылением.

Чтобы подключить теплый инфракрасный пол не понадобится очень много сил и затрат, важно лишь придерживаться определенных правил в монтаже. Все этапы подключения мы рассмотрим ниже и если их не соблюдать, то можно столкнуться с определенными поломками и неправильной работой системы

Причинами проблем могут быть:

Нарушение стандартов схем установки электрических систем.
Неправильные расчеты по соотношению площади комнаты и самого теплого напольного покрытия.
Применение при установке материалов, которые не предназначены для оборудования такой обогревательной системы.
Нарушение этапов монтажа паро- и теплоизоляционных слоев.
Использование при заливке стяжки смесей, которые не подходят для пленочных ИК-полов.
Неточный подсчет марки провода электрического питания и сечения касательно суммарной нагрузки.
Использование в качестве итогового слоя материалов с низкими показателями теплопроводности. Строго не рекомендуется применять на такой обогревательной системе натуральные ковровые текстильные покрытия.

Если придерживаться всех этих простых правил и правильно подключить инфракрасный теплый пол, вы получите экономную, долговечную и безопасную обогревательную систему.

Качественный монтаж пленочных теплых полов
