Пленочный теплый пол своими руками: монтаж инфракрасной пленки для теплого пола

Содержание

Какие могут быть ошибки при монтаже, и к чему они приведут

Если монтаж выполнен правильно, никаких проблем при эксплуатации инфракрасного тёплого плёночного пола не будет.

Однако иногда допускают следующие ошибки:

Неправильное соединение полос между собой. Это самая распространенная ошибка при монтаже тёплых ленточных полов.
Если вместо параллельного соединения выполнено последовательное, то нагрев не будет эффективным, при других ошибках может произойти короткое замыкание.
Неправильно разрезанная плёнка при укладке. Производители чётко обозначили линии, по которым можно разрезать изделие. Если этого не соблюдать, электрическая цепь разорвётся и изделие просто не станет выполнять свою функцию.
Не проведена очистка от мусора и грязи черновой поверхности. Если останутся острые предметы и кусочки грязи, то они могут привести к повреждению плёнки, а значит, к разрыву электро цепи. Тёплый пол перестанет функционировать на каком-то участке, либо целиком.
Тёплый пол не подключен через индивидуальный автоматический выключатель дифференциального тока. Эта ошибка очень серьёзная, и может привести к пожару или поражению людей электрическим током. Автоматический выключатель гарантирует моментальное отключение инфракрасного пола от источника электропитания в случае повреждения проводки или короткого замыкания.
Неправильно выбранное местоположение датчика температуры. Терморегулятор будет получать искаженные сведения о температуре нагрева, тем самым регулировка будет не эффективной. Датчик нельзя устанавливать возле открытой двери балкона, где он будет дополнительно охлаждаться. Так же он выдаст необъективную температуру, если будет находиться под воздействием прямых солнечных лучей.

Перечисленные ошибки при монтаже плёнки тёплого пола допускают довольно часто. Поэтому все эти нюансы лучше предусмотреть заранее.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

80% площади – в качестве основного отопления;
40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте далее.

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Конструкция ИК плёночного пола

Инфракрасныйпленочный полустроен несложно. В его конструкции можно выделить 3 главных элемента:

Нагревательная пленка.Ее задача – генерировать ИК-излучение и обогревать пол. Состоит из нескольких слоев: пленка-основа, медная шина, серебряная шина, карбоновое волокно, ламинирующая пленка ПЭТ.

Терморегулятор

С помощью терморегулятора можно устанавливать необходимые параметры обогрева. Он будет строго выдерживать заданные значения. Терморегуляторы бывают разной сложности. Самые простые отключат устройство при перегреве. Работу более сложных моделей можно запрограммировать.

Температурный датчик

Необходим для контроля за температурой нагрева. Его основная функция – не дать перегреться полу выше заданных температур.

Самостоятельный монтаж пленочного пола: инструкция

Комплект инфракрасного пола от любой фирмы — это, как правило, собственно пленка в нужном объеме, электропроводка с изоляционным комплектом, а также сенсор температуры, терморегулятор и набор контактных зажимов.

Рассчитать необходимое количество пленки, а также составить схему ее укладки можно самостоятельно или обратившись за помощью к консультанту по продажам теплого пола. А чтобы не повредить меблировку и бытовую технику, ИК-прокладку следует уложить только на свободные участки пола. Такой подход позволит еще и сэкономить на количестве теплой пленки (и как следствие, на затратах).

Важно: чтобы помещение прогревалось равномерно, нужно застелить инфракрасной пленкой не менее 70% площади пола. Это нужно помнить, планируя интерьер и составляя схему ИК-укладки

Тогда получится и меблировку не испортить, и обеспечить нужный микроклимат в комнате, квартире.

1 этап

Перед началом работ выровненную поверхность (отклонение горизонтали допускается не более 3 мм) надо очистить от пыли-грязи, остатков строительного мусора. Далее уложить слой теплоизоляции — под каждое финишное покрытие свой. Так, например, под ковролин и линолеум стелют изолон или инфрафлекс с односторонним фольгированием, а также пенотерм толщиной 3-5 мм или фанерные листы. Под керамическую плитку, как правило, кладут твердую изоляцию (скажем, технический пробковый лист в 2 мм) или стелют пленку прямо на цементно-песчаную стяжку под слой плиточного клея. Но в любом случае теплоизоляция должна будет оказаться во всех нужных местах, зафиксированная термоизоляционным скотчем на стыках.

2 этап

Потом необходимо будет определиться с местом нахождения терморегулятора и оформить под него отверстие. А чтобы автоматика этого прибора срабатывала правильно, потребуется еще и монтаж термодатчика. Для этого в районе второй секции пола (примерно), отступив от стены, на которой будет установлен терморегулятор, 20-25 см, следует проштробить полосу глубиной 1-2 см. И в нее под нагревательную пленку уложить собственно температурный датчик из комплекта теплого пола. Его кладут обязательно НА теплоизоляционную подложку, чтобы прибор показывал истинную температуру пола. И в самом конце монтажа датчик температуры пола подключают в систему (с изнанки ИК-пленки), предварительно обеспечив его изоляцию.

Далее по специальным линиям (их производители отмечают пунктиром и символом «ножницы») пленку предстоит разрезать на полосы требуемой длины. После раскроя эти полосы размещаются по полу, в соответствии с ранее составленной схемой. При этом от стен в комнате надо отступать не меньше, чем на 10 см. А если в помещении оборудован камин, от него придется отступать при укладке не менее, чем на метр.

Пленка кладется медной полосой вниз, а контактами — к стене (к той самой, на которой будет размещен терморегулятор). Полосы размещаются встык, а стыки проклеиваются монтажным скотчем, как и края пленки без проводного крепления.

3 этап

Следующий этап монтажа — установка с помощью плоскогубцев контактных металлических зажимов на медные полосы, впаянные в пленку. Для этого контакт вставляется строго посередине торца шины, проводящей ток (между пленкой и медной полосой), а затем плотно прижимается. Далее к установленным зажимам параллельно, методом скрутки зачищенных концов подсоединяются монтажные провода — левые строго к левым, правые к правым (лучше купить два цвета проводов, чтобы не запутаться). И ни в коем случае при этом и в других обстоятельствах нельзя перегибать нагревательный элемент под углом в 90 градусов, иначе ИК-пленка будет испорчена.

Важно: надо непременно изолировать места разреза пленки (с обратной стороны), а также подключения к зажимам проводов, используя битумные полоски из изоляционного комплекта. А предварительно обозначить места предполагаемых изолирующих операций на схеме, чтобы не промахнуться

Последний «штрих» в укладке инфракрасного пола — это подключение к терморегулятору монтажных проводов и температурного датчика, а также подключение самого регулятора к электрической сети. И уже в самом конце монтажных работ (для дополнительной защиты) поверх теплого пола следует положить слой полиэтиленовой пленки, а уже по нему — выбранное финишное напольное покрытие.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа в фото

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

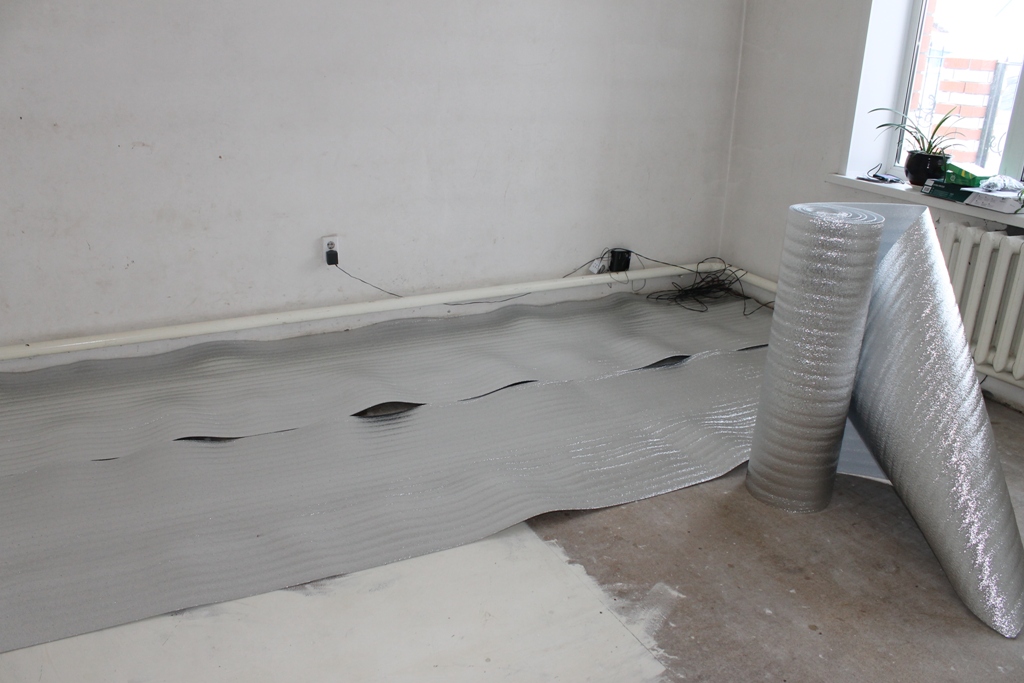

Раскатываем теплоотражающую фольгированную подложку

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Быстрее фиксировать степлером

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Проклеиваем стыки скотчем

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

На пленке есть специальные места разреза

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Полосы раскатываются одна возле другой

Фиксируются одна к другой при помощи скотча.

Стыки проклеивают скотчем

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Электрическая схема подключения пленочного теплого пола

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Изолируем срезу шин

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установка контактных пластин

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Обжимаем контакт пассатижами

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Обжимаем вставленные провода

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Изоляция мест соединения полос

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Прикрепляем датчик пола к карбоновой полосе

Чтобы датчик не торчал, в подложке вырезают окошко.

Вырезаем под него окошко в подложке

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Вырезаем окошки под контактные пластины и провода

Уложенные провода заклеиваем скотчем.

Укладываем провода, заклеиваем сверху скотчем

Уложенные провода

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Укладывают пленку

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Видео-уроки по укладке

https://youtube.com/watch?v=-qzly5gj9po

https://youtube.com/watch?v=y8prlfFJIAg

https://youtube.com/watch?v=XA1jyCyskb8

https://youtube.com/watch?v=m7Ql6ylq-6I

https://youtube.com/watch?v=pyZwZk5GvYo

Насколько такое отопление выгодно?

Стоит отметить, что инфракрасные системы имеют много положительных сторон.

Во-первых, они обеспечивают наиболее комфортный уровень прогрева помещений, когда температура на полу выше температуры под потолком на 2-3 градуса. В Европе такой обогрев считается самым полезным для человеческого организма.
Во-вторых, ик-системы можно укладывать на всю площадь комнаты, даже если сверху на них будет стоять громоздкая мебель. Производители гарантируют, что такой обогрев не портит мебели. Но чаще отопление делают локальным, для определенных зон. К примеру, под компьютерным столом, чтобы создать комфорт для стоп при сидячей работе, в зоне детских игр, возле дивана и пр.
В-третьих, эти системы не завязаны с отопительным периодом и могут работать круглый год.
В-четвертых, они обеспечивают самый быстрый прогрев помещения, в то время как батареям надо работать около 3 часов, чтобы поднять температуру воздуха до комфортной.
В-пятых, они не «крадут» высоту помещения, так как монтируются без многослойных стяжек и «пирогов».
В-шестых, при аварийных ситуациях (выход дорогого котла из строя, заморозка трубопровода и пр.) именно эти полы можно смонтировать в кратчайший срок и так перетерпеть до лета, пока не починится основное отопление.

Но назвать инфракрасное отопление дешевым нельзя. При покупке материала вы действительно обойдетесь малыми суммами. Плюс – не надо тратиться на подготовку основания. Зато зимой такой пол тянет электроэнергию в больших объемах. А значит, суммы в счетах за свет будут высокими.

Почему так получается:

Электрическая энергия сама по себе дороже газовой или твердотопливной;
автоматика в ик-полах устроена так, что считывает температуру не с воздуха, а с поверхности пленки или мата. Т.е. как только пленка слегка остыла – датчик срабатывает и запускает систему в работу. В комнате может быть еще достаточно тепло, а система уже включается вновь. Недаром в отзывах потребителей часто звучит жалоба на неудобство регулировки автоматики. Если выставить температуру повыше – в доме слишком жарко, если поменьше – дом моментально остывает. Поэтому профессиональные бригады немало сил уделяют теплоизоляции основания, чтобы ни один градус не уходил вниз.

Есть фирмы, которые в инструкции указывают, что прогревать пол можно только до 40 градусов. На выходе в комнату попадает всего +25. Этого мало, чтобы прогреть все помещение.

Для сравнения: батарея отопления нагревается до 80 градусов, и при этом у нее нет препятствия в виде напольного покрытия. А значит, все тепло попадает прямо в комнату, не теряясь по пути.

Кроме стационарных моделей, разработан мобильный инфракрасный пол, который можно переносить из комнаты в комнату и использовать, прикрывая сверху ковром

Еще важный нюанс – заземление. В комплекте с ик-полами не идет оборудования, которое бы убирало электромагнитное поле. В отличие от резистивных двухжильных кабелей, которые сами гасят электромагнитное поле, одножильные карбоновые этого сделать не могут. Поэтому надо дополнительно покупать заземляющий экран. При этом нигде нет информации, что такие полы 100%-но безопасны.

Лучшие пленочные теплые полы

Современный рынок инфракрасных полов заполнен различными видами этой продукции от известных производителей. Цена изделий сильно отличается в зависимости от качества пленки, комплектации системы, популярности того или иного производителя. Это могут быть дорогие европейские полы, полностью укомплектованные, вплоть до саморегулирующихся систем или недорогие изделия китайских фирм. Для того чтобы определить, какой лучше следует рассмотреть различные варианты.

Q-Term

Корейская фирма, выпускающая универсальные пленочные полы, которые устанавливают не только в жилых, но и в общественных зданиях. Q-Term оборудованы карбоновыми нагревательными элементами, мощностью 130-230 Вт, поэтому вполне возможна установка теплого пола под плитку. Рулоны выпускаются шириной от 0,5 до 1 метра, что делает монтаж более быстрым и удобным. Продукция хотя и отличается довольно высокой стоимостью, но лучше всего подходит для монтажа под плиточный пол.

Caleo

Тоже корейский производитель. Продукция отличается хорошим качеством в сочетании с низкой стоимостью. Рулоны универсальной пленки имеют ширину 50 см и мощность 180-220 Вт. У Caleo иногда возникают самопроизвольные разрывы или деформации.

Calorique

Пленочные полы высокого качества от американского производителя. Основные достоинства пленки – высокая прочность и гибкость, устойчивость к механическим воздействиям. Это самый лучший теплый пол под кафельную плитку. Системы Calorique считаются наиболее долговечными и надежными, очень популярны, несмотря на высокую стоимость.

HeatPlus

Корейский производитель, выпускающий высококачественные инфракрасные пленочные теплые полы с карбоновыми нагревателями. Ширина рулонов находится в пределах 50-80 см, а мощность системы составляет 150-220 Вт, в зависимости от модификации. Изделия повышенной мощности выпускаются с энергопотреблением порядка 400 Вт. Как правило, они предназначены для лоджий, открытых террас и т.д. Допускается укладка теплого пола под плитку. HeatPlus оборудована противоискровой защитой. Гарантийный срок эксплуатации – минимум 15 лет.

RexVa

Корейская высококачественная пленка. Оборудованная противоискровой сеткой она совершенно безопасна в эксплуатации. Обладает повышенной устойчивостью к поломкам и разрывам. Выпуск рулонов шириной 0,5; 0,8 и 1 метр. Величина энергопотребления достигает 350 Вт.

Okondol

Корейский производитель, выпускающий пленочные системы, отличающиеся особой прочностью и долговечностью. Гарантийный срок полов Okondol составляет 30-50 лет. Универсальная конструкция с многослойной защитой подходит под любые типы напольных покрытий.

https://youtube.com/watch?v=N7T50wJ5BEk

Пленочный теплый пол под ламинат – легко и просто

Электрический теплый пол под плитку плюсы и минусы

Подложка под теплый пол

Инфракрасный теплый пол

Укладка теплого пола в стяжку

Электрические теплые полы своими руками

Монтаж пленочного пола: простота и универсальность

Нагревательная пленка может быть расположена даже поверх старого покрытия. Нет необходимости подготавливать черновую поверхность каким-то особым образом или подводить коммуникации.

Это – специальные полимерные покрытия для так называемой отражающей изоляции, дублированные слоем металлизированного лавсана или алюминиевой фольги. Они укладываются под ик пленку для теплого пола так, чтобы теплоотражающий слой находился вверху.

Укладка теплоизоляции при монтаже теплого пленочного пола

Как упоминалось выше, в качестве финишного покрытия подойдет любой материал. Единственное, что следует учитывать – подложка под чистовой настил выбирается в зависимости от того, чем именно планируется застилать пол. Для линолеума и ковролина это – фанера или ДВП, для твердых разновидностей, таких, как ламинат, паркетная доска или кафель – полиэтиленовая пленка.

https://youtube.com/watch?v=opZq1tX-iXY

Можно выполнять монтаж инфракрасного пленочного теплого пола поэтапно, начиная с того помещения, в котором заниматься этим на данный момент удобнее всего. Процесс установки занимает немного времени. При правильно проведенной подготовительной работе комнату средних размеров обустраивают в течение часа. Отопление включают сразу после укладки пола.

При желании можно выполнить установку пленочного пола самостоятельно. Но если вы поручите монтаж специалистам, то не только избежите хлопот, но и получите гарантию на выполненные работы.

Укладка инфракрасного теплого пола: технология

Первый шаг – составить план размещения полос термопленки, соединительных контактов и датчиков. Измерить длину полос термопленки. Произвести расчет необходимого количества термопленки и отражающей подложки на данную площадь. Из подсчетов нужно исключить площадь тех мест, которые будут располагаться под мебелью (диванами, шкафами и так далее). Укладка теплоизоляционной подложки, в отличие от термопленки, рассчитывается на всю площадь помещения.

Схемы распространения тепла от радиатора отопления (слева) и инфракрасного обогревателя (справа).

Монтаж терморегулятора. Заблаговременно определить в стене будущее месторасположение терморегулятора, прислонив его к стене, визуально выровнять и сделать отметку карандашом. Для встраиваемого терморегулятора необходимо проштробить места для подводящих проводов и под терморегулятор.

Предварительная подготовка основания. Нужно очистить пол от загрязнений и пыли с помощью щетки или пылесоса и убрать все неровности поверхности. При влажной поверхности нужно тщательно просушить его.

Укладка теплоизоляционного материала. Уложить теплоизоляционную подложку на всю площадь комнаты. Соответствующая необходимым размерам пленка разрезается по специальным линиям разреза. Закрепляется между собой с помощью скотча.

Укладка инфракрасного теплого пола. Нарезать полоски термопленки желаемой длины. Пленку можно разрезать в любом месте: или в указанном производителем, или между обособленными нагревательными элементами. Нужно изолировать разрезанные стороны термопленки. В случае разрезания в обозначенном изготовителем месте изоляции подлежат только пластины коллектора. Вся ширина термопленки изолируется, если разрез сделан между отдельными нагревательными элементами. Каждая полоска раскладывается на поверхности пола согласно подготовленному плану, и делаются отметки карандашом под прорубание штроб. Отступ между полосками термопленки должен составлять минимум 1-2 см, а от стен – 5-10 см. Нужно следить за тем, чтобы не происходило наложение полосок термопленки друг на друга и случайный нахлест.

https://youtube.com/watch?v=gCh7sbC6h4Y

Соединение контактов. Один из концов клеммы всовывается в промежуток между слоями, второй конец клеммы должен находиться со стороны медной шины сверху над термопленкой. Для подсоединения контактных клемм медная и серебряная шина расслаивается на конце термопленки. Подсоединяются провода к клемме. К одной медной полосе термопленки подводится 0, к другой – фаза. Клемму с помощью пассатижей нужно прижать аккуратно и крепко.

Несколько полосок термопленки должны соединяться параллельно, как в схеме.

Схема подключения инфракрасного теплого пола.

Изолируются места контактов. С помощью изоляционного материала мастик с обеих сторон изолируются места соединения клемм. На обратной стороне термопленки изолируется медная шина полосками (2,5х5 см) битумного скотча.

Чтобы придать поверхности пола идеальную ровность, подводящие провода утопляются в заранее вырезанные канавки в теплоизоляционном материале. Проводку можно сделать под плинтусом.

Установка напольного датчика. Датчик температуры подсоединяется к терморегулятору. Закрепляется датчик на нижней стороне термопленки и приклеивается скотчем. Датчик температуры и провода также необходимо расположить в углубления, чтобы поверхность пола была ровной. Для этого нужно предварительно обозначить места под штробы. Обозначенные штробы вырезаются дисковой пилой или прорубаются сечением. Провода в теплоизоляции фиксируются скотчем. Также необходимо сделать вырезы теплоизоляции под контактами для получения ровной поверхности пола. Терморегулятор нужно подключить к сети и проверить работоспособность всей системы. Измеряется сопротивление, результат записывается в гарантию.

План укладки инфракрасного теплого пола зарисовывается на обратной стороне гарантии.

Уложить любое финишное напольное покрытие: ламинат, ковролин или линолеум. Прежде чем уложить покрытие, поверх термопленки для ее защиты от попадания воды нужно постелить полиэтиленовую пленку. Пленка накладывается с нахлестом листов в 20 сантиметров.

https://youtube.com/watch?v=YuUaj1DzMx0

Панели ламината можно класть сразу на полиэтиленовую пленку. Финишное покрытие из ковролина или линолеума кладется на предварительно уложенные листы ДВП или фанеры. При этом укладывать листы первичного пола нужно так, чтобы не повредить саму термопленку.

Проблемы инфракрасных тёплых полов

Неправильный выбор и монтаж плёночного тёплого пола впоследствии может привести к проблемам и перебоям системы. Это может быть связано с плохим качеством купленного материала, плохим уходом или с неправильной установкой. Главное перед покупкой изучить все проблемы, которые могут возникнуть, чтобы сразу быть готовыми к их решению.

Быстрое остывание пола

Особенно ярко эта проблема проявляется в том случае, если часто отключается электричество. Тепло достаточно быстро уходит из плёнки, поэтому при монтаже, между черновым полом и нагревательными элементами обычно прокладывают теплоизолирующую подложку. Она не будет позволять теплу уходить, а наоборот станет его задерживать.

Подложка для сохранения теплаИсточник allegroimg.com

Плохая работа терморегулятора

Во всех устройствах нагрева напольного покрытия используются специальные терморегуляторы. Они необходимы для автоматического включения и отключения инфракрасного тёплого пола. Прибор самостоятельно отслеживает, когда необходимо прекратить и возобновить подачу тепла при помощи специальных датчиков.

Терморегулятор для тёплого полаИсточник iclimat23.ru

Однако при экстренном и резком отключении электричества могут возникнуть проблемы с этим оборудованием. В некоторых моделях терморегуляторы не могут самостоятельно продолжить свою работу, потому что их автоматическая система вышла из строя. Чтобы такого не происходило, лучше всего выбирать инфракрасные тёплые полы с батарейкой в терморегуляторе.

Порча плёнки под линолеумом

Монтаж инфракрасного пола можно осуществлять даже под линолеум. Однако некоторые модели данного напольного покрытия, очень тонкие и гибкие, могут привести к выходу устройства из строя. Тяжёлая мебель, которая будет поставлена на поверхность, или прыгающие дети – любое механическое воздействие может привести к порче инфракрасной плёнки.

Укладка тёплого пола под линолеумИсточник tepliypol-skidki.com.ua

Именно поэтому рекомендуют выбирать более плотное покрытие, которое обеспечит надёжность и сохранность инфракрасному полу. Если нет возможности приобрести плотные материалы, то лучше положите имеющийся линолеум двумя слоями.

Почему так популярен инфракрасный пол

Люди, идущие в ногу со временем, стараются обустраивать свое жилище по последнему слову техники. Радиаторов центрального отопления чаще всего недостаточно для хорошего обогрева дома или квартиры и именно в таком случае оптимальным вариантом становится . Устанавливать такую систему можно в уже отремонтированном помещении – это не создаст много грязи.

Обогрев всей площади жилья осуществляется равномерно, что позволяет достичь комфорта в самых удаленных уголках. Некоторые специалисты считают подобное излучение полезным для здоровья человека, поэтому его можно рекомендовать для людей разных возрастов.

Минусы пленочных систем

Несмотря на массу несомненных достоинств, инфракрасные системы обладают определенными недостатками, которые иногда приобретают решающее значение.

Во избежание подводных камней, необходимо учитывать следующие особенности, когда требуется решить задачу как положить теплый пол:

Монтировать систему довольно часто проходят дольше, чем это предполагается производителями. Это случается даже при участии в работах опытных специалистов.
Иногда зажимы оказываются неплотно подключенными, что приводит к слабому контакту между отдельными элементами пола. Испорченные зажимы уже не годятся и приходится пользоваться новыми контактами.
Процесс укладки теплого пола должен происходить на идеально ровной поверхности. Даже незначительные искривления приводят к ее разрывам после того как сверху уже уложено напольное покрытие.
Несмотря на малую толщину самой пленки, в конечном итоге толщина теплого пола может составить до 35 мм, что достигается укладыванием ДСП или фанеры, а также материалов тепло- и гидроизоляции вместе с напольным покрытием.
Высокая надежность системы возможна лишь при условии абсолютно точного соблюдения всех рекомендаций и инструкций, качественном выполнении работ.
Заявленной 20-процентной экономии на отоплении можно добиться только в случае качественного утепления помещения и бесперебойном централизованном отоплении.

Несмотря на эти недостатки, пленочные полы становятся все более популярными у хозяев современного жилья. Ионизированный воздух действительно уничтожает неприятные запахи, блокируя молекулы этих веществ. Поэтому эффект инфракрасного излучения эффективно очищает промышленным способом одежду, мягкую мебель и другие предметы.
