Производство микрочипов: как это работает

Содержание

Специфика производства

Производство микрочипов – дело сложное, так как состоит из пяти основных этапов, каждый из которых включает множество мелких операций. Начинается все с механической обработки полупроводниковых пластин (чаще всего кремниевых), которые должны соответствовать высочайшим стандартам качества: правильная геометрия и кристаллографическая ориентация, а также стопроцентная чистота поверхности.

Чистота достигается путем тщательной химической обработки (жидкостным или газовым травлением), чтобы удалить поврежденный слой полупроводника, если таковой имеется. Очищенные пластины могут быть как заготовками для дальнейшего производства, так и всего лишь подложками.

Обыкновенное чудо: превращение песка в полупроводниковые микрочипы

На втором этапе наращивают слой полупроводника (опять-таки кремния) путем осаждения атомов на подложку. Так формируют новый слой полупроводника, по своей кристаллической структуре напоминающий подложку. Наращенный слой полупроводника легируют для защиты от последующих примесей.

Третий этап подразумевает фотолитографию рельефа на пластине, а затем добавление электрически активных примесей для разделения кремния на p- и n-зоны. Делается это методом термической диффузии фосфора и бора в слой кристаллического кремния.

Машина для «выпекания» полупроводниковых пластин

На четвертом этапе формируют контакты и пассивные элементы на полупроводниковой пластине. Путем вакуумного напыления тончайшего слоя металла создают дорожки, а добавлением оксидов специальных сплавов – резисторы и конденсаторы.

Современные технологические нормы позволяют поверх основного слоя полупроводника наносить дополнительные слои (3D-архитектура), после чего все вышеупомянутые процедуры повторяются. Когда все необходимые слои и элементы нанесены на «вафлю», ее еще раз очищают от дефектов и загрязнений, а затем сушат в центрифуге или термошкафу.

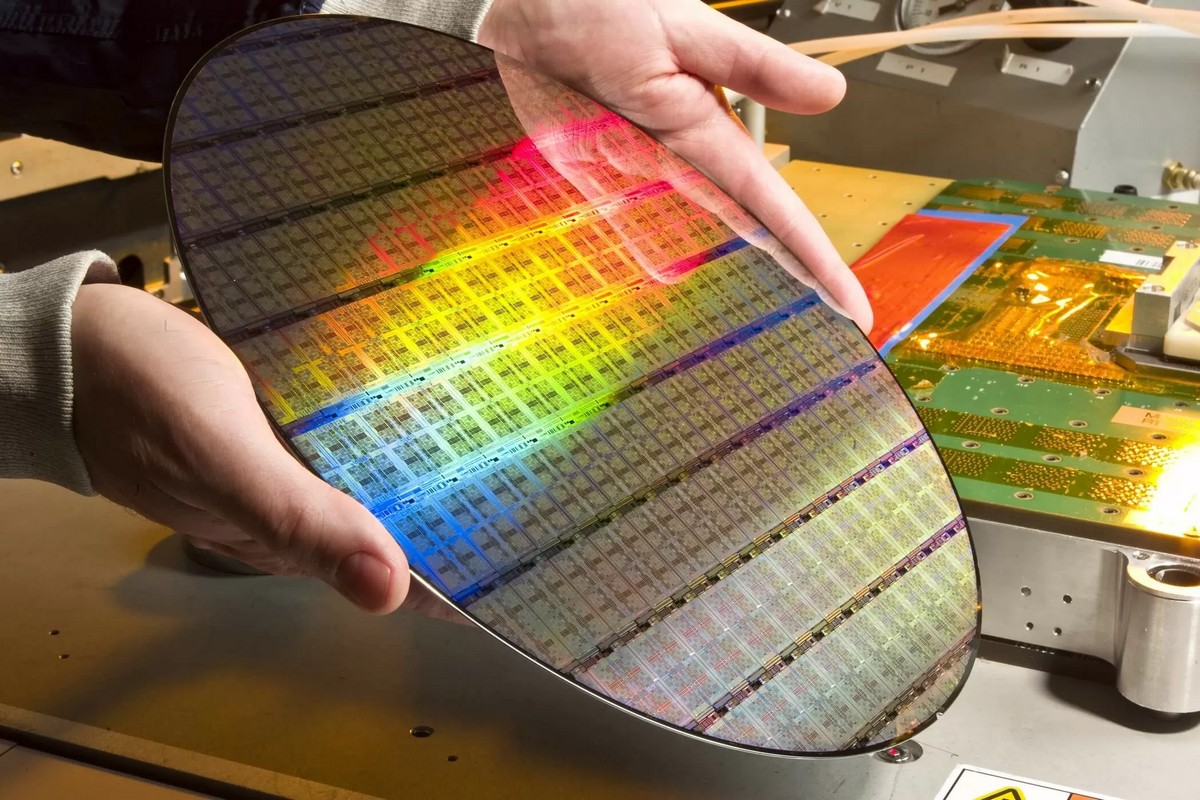

Готовая к нарезке полупроводниковая «вафля»

На завершающем этапе полупроводниковые пластины тестируют зондовыми головками на специальных установках, после чего разрезают на отдельные кристаллы. К кристаллам крепятся контакты и все это вместе упаковывается в герметичный корпус. Готовые чипы еще раз тестируют, чтобы избежать попадания брака в продажу.

Чипировании не страшнее пирсинга

Мельчайший датчик, который практически не заметен на рентгеновском снимке.

Суть чипирования в том, чтобы избавить человека от необходимости носить с собой всевозможные электронные аксессуары. Так, для разблокировки дверей автомобиля или дверного замка многие используют фитнес-браслеты или смартфон.

Среди людей, подумывающих о чипировании, есть немало тех, кто боится самой «операции». Да, это слово логичнее взять в кавычки, потому что процедуру нельзя назвать хирургическим вмешательством

Процедуру внедрения микросхемы демонстрировали еще в 2015 году. Хотя основатель компании Dangerous Things, поставляющий продукцию для чипирования, уверяет, что имплантировал себе чип для открытия дверей еще в 2005 году.

С тех пор мало что изменилось.

В весьма толстую иглу-штифт устанавливается микрочип. Затем он аккуратно вводится под кожу под местной анастезией. Пожалуй, это и вся плата за расширение функциональности вашей руки.

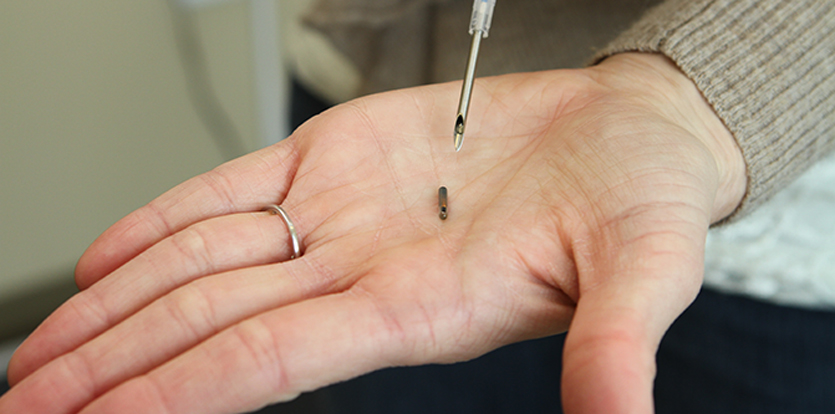

Тот самый шприц для внедрения под кожу чипа.

Такие микросхемы называют RFID-чипами или «чипам радиочастотной идентификации.

Классификация

Степень интеграции

В зависимости от степени интеграции применяются следующие названия интегральных схем:

  • малая интегральная схема (МИС) — до 100 элементов в кристалле
  • средняя интегральная схема (СИС) — до 1000 элементов в кристалле
  • большая интегральная схема (БИС) — до 10 тыс. элементов в кристалле
  • сверхбольшая интегральная схема (СБИС) — более 10 тыс. элементов в кристалле

Ранее использовались также теперь уже устаревшие названия: ультрабольшая интегральная схема (УБИС) — от 1-10 млн до 1 млрд элементов в кристалле и, иногда, гигабольшая интегральная схема (ГБИС) — более 1 млрд элементов в кристалле. В настоящее время, в 2010-х, названия «УБИС» и «ГБИС» практически не используются, и все микросхемы с числом элементов более 10 тыс. относят к классу СБИС.

Технология изготовления

Гибридная микросборка STK403-090, извлечённая из корпуса

Полупроводниковая микросхема — все элементы и межэлементные соединения выполнены на одном полупроводниковом кристалле (например, кремния, германия, арсенида галлия).

  • Плёночная интегральная микросхема — все элементы и межэлементные соединения выполнены в виде плёнок:
    • толстоплёночная интегральная схема;
    • тонкоплёночная интегральная схема.
  • Гибридная микросхема (часто называемая микросборкой), содержит несколько бескорпусных диодов, бескорпусных транзисторов и (или) других электронных активных компонентов. Также микросборка может включать в себя бескорпусные интегральные микросхемы. Пассивные компоненты микросборки (резисторы, конденсаторы, катушки индуктивности) обычно изготавливаются методами тонкоплёночной или толстоплёночной технологий на общей, обычно керамической подложке гибридной микросхемы. Вся подложка с компонентами помещается в единый герметизированный корпус.
  • Смешанная микросхема — кроме полупроводникового кристалла, содержит тонкоплёночные (толстоплёночные) пассивные элементы, размещённые на поверхности кристалла.

Вид обрабатываемого сигнала

  • Аналоговые.
  • Цифровые.
  • Аналого-цифровые.

 — входные и выходные сигналы изменяются по закону непрерывной функции в диапазоне от положительного до отрицательного напряжения питания.

 — входные и выходные сигналы могут иметь два значения: логический ноль или логическая единица, каждому из которых соответствует определённый диапазон напряжения. Например, для микросхем типа ТТЛ при напряжении питания +5 В диапазон напряжения 0…0,4 В соответствует логическому нулю, а диапазон от 2,4 до 5 В — логической единице; для микросхем ЭСЛ-логики при напряжении питания −5,2 В диапазон от −0,8 до −1,03 В — логической единице, а от −1,6 до −1,75 В — логическому нулю.

совмещают в себе формы цифровой и аналоговой обработки сигналов, например, усилитель сигнала и аналого-цифровой преобразователь.

Ситуация на рынке

На данный момент ведущими производителями полупроводников являются тайваньская Taiwan Semiconductor Manufacturing Company (TSMC) и южнокорейская Samsung. Первая занимает 54% рынка, вторая — 17%.

Топ-10 производителей полупроводников, их доли рынка в долларах

(Фото: Statista)

Аналитики TrendForce выяснили, что мировой спрос на микросхемы оказался на 10–30% выше текущего предложения. По данным Susquehanna Financial Group, за первые четыре месяца 2021 года производители полупроводников резко начали отставать по исполнению заказов. Крупным компаниям приходится ждать микросхемы до 17 недель, а небольшим — до одного года или вообще отказываться от проектов. Одновременно растут цены на потребительскую электронику.

При этом со второго квартала 2021 года более 30 производителей полупроводников повысили цены на свою продукцию от 10% до 30%. В число этих компаний вошли UMC, SMIC и Power Semiconductor Manufacturing. Цены на отдельные продукты взлетели в десятки раз.

TSMC уже изменила приоритеты по выпуску своей продукции. В третьем квартале 2021 года компания собирается производить в первую очередь процессоры для Apple и чипы для автопроизводителей. Микросхемы для других клиентов, в том числе для Intel, Qualcomm, Google и Xilinx, будут отгружаться по мере их изготовления.

Apple в конце 2020 года закупила 80% мощностей TSMC для массового производства своих собственных чипов М1. Таким образом, только она в этом году сможет успешно выполнить план по производству новых iPhone, которые должны представить в сентябре или октябре. Остальные производители смартфонов оказались застигнуты врасплох глобальным дефицитом чипов. Так, Samsung уже предупредила, что может пропустить выпуск новой линейки смартфонов Galaxy Note в 2021 году.

Война за чипы: сменят ли ARM процессоры x86 и почему все зависит от Apple

Нехватка чипов повлияла даже на производство автомобилей. Крупнейшие мировые автоконцерны еще в начале 2021 года заявили, что им придется снижать планы по выпуску машин. Проблемы возникли у Nissan, Honda, Ford, Fiat Chrysler, Volkswagen, Suzuki, Subaru и других. Даже «АвтоВАЗ» начал выпускать автомобили Lada моделей Vesta, Xray и Largus без магнитолы. Автопроизводители потеряют в 2021 году более $110 млрд.

Диганта Дас, исследователь контрафактной электроники в Центре инженерии продвинутого цикла жизни (CALCE), предупредил, что в связи с дефицитом будут расти поставки контрафактных полупроводников. Проблема не коснется технологических гигантов, которые закупают комплектующие непосредственно у производителей, но затронет мелких производителей с более сложными цепочками поставок. Опасность этого заключается в том, что многие небольшие производители электроники заняты в таких отраслях, как здравоохранение, оборона и образование.

Чипирование стало модным

Страшные предпосылки и переживания по поводу «чипированного будущего» и дистанционного отключения людей, разумеется, несколько преувеличены.

Сегодня чипирование можно назвать данью технологической моде. Оно не более, чем способ упрощения повседневной жизни.

Отношение к данной процедуре в России весьма холодное. Совсем недавно в нашей стране решились на чипирование домашних животных, поэтому о таких «технологичных инъекциях» для человека говорить пока слишком рано.

Подливает масла в огонь, пожалуй, лишь канал РЕН-ТВ, который обещает, что уже к 2025 году практически все жители России пройдут операцию чипирования. На деле же у этой теории мало связи с реальностью.

Данная сфера пока не регулируется и не финансируется государством, а вжививших чипы россиян можно пересчитать по пальцам.

Но, в конце концов, все стремительно развивается. Ведь совсем недавно мы вполне комфортно чувствовали себя без прямоугольных «кирпичиков» с дисплеем.

Сегодня же просыпаемся и засыпаем с ними в руках. С чипированием произойдет тоже самое.

iPhones.ru

Чипы, контроллеры и человеческое тело совместимы.

MPLAB Xpress IDE

В тех случаях, когда у клиента нет возможности установить полноценную MPLAB X IDE для работы или необходимо быстро создать/отредактировать проект, на помощь приходит среда Microchip MPLAB Xpress. MPLAB Xpress – это бесплатная интерактивная онлайн-среда разработки, которая не требует какой-либо установки или настройки системы. Для начала работы со средой достаточно перейти на страницу MPLAB Xpress . MPLAB Xpress является упрощенной и усовершенствованной версией MPLAB X IDE и содержит основные ее наиболее популярные и необходимые для работы функции (Рисунок 4).

Рисунок 4. Работа с тестовым проектом в среде MPLAB Xpress.

MPLAB Xpress станет прекрасным выбором для тех, кто только начинает знакомство с продукцией компании Microchip. Когда же дело дойдет до серьезной разработки и возможностей MPLAB Xpress окажется недостаточно, пользователь сможет без труда перенести существующий проект в MPLAB X IDE.

MPLAB Xpress включает в себя последнюю версию MPLAB Code Configurator и совместима с оценочными платами MPLAB Xpress, платами Curiosity, Explorer 16/32 и программатором/отладчиком PICkit 4. В MPLAB Xpress разработчику также доступна программная симуляция проекта и его аппаратная отладка на подключенной к персональному компьютеру отладочной плате (Рисунок 5).

Рисунок 5. Установка подключения к отладочной плате для работы в MPLAB Xpress.

Также стоит отметить внушительный объем хранилища (10 Гбайт) для хранения файлов проектов и репозиторий, где пользователь может делиться своими идеями с другими пользователями или черпать вдохновение из уже существующих решений. Вся доступная информация по работе со средой, как и в случае с MPLAB X, располагается в разделе Microchip Developer Help .
