Схема подключения
Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения
Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)
Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.
Для подключения провода есть 4 позиции:
- Питающей фазы от вводного автомата.
- Фазной нагрузки на питание помещения.
- Нулевого провода от вводного автомата.
- Нулевого провода нагрузки на питание помещения.
Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.
Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.
Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой
Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.
Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика
Также нужно обращать внимание на соответствие по мощности и диаметру
Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:
- класс точности;
- даты изготовления и поверки;
- номер занесения в Госреестр средств измерения.
Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.
Watch this video on YouTube
Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.
Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет
Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.
Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.
Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.
Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.
Обзор трехфазного электросчетчика марки Меркурий 230
Обзор однофазного электрического счетчика Энергомера СЕ 101
Как правильно выбрать и какой лучше поставить электросчетчик в квартиру
Как поменять счетчик электроэнергии в квартире или частном доме?
Как выполняется пломбировка счетчиков электроэнергии — заявление, сколько стоит, штраф за снятие
Что делать если остановился или сломался электросчетчик в квартире?
Преимущества установки и эксплуатации изделия Меркурий 230
Трансформатор тока Меркурий 230
Электросчетчики рассматриваемого класса представляют собой приборы учета, с помощью которых удается замерять расходуемую в трехфазных цепях энергию. К преимуществам этого типа электронных устройств относят:
- возможность учета электроэнергии по различным тарифам;
- допустимость эксплуатации в трехфазных сетях, включение в которые осуществляется напрямую или через трансформаторы тока;
- возможность работы в индивидуальном режиме или в составе диспетчерского оборудования;
- расширенный функционал, обеспечиваемый особенностями включения в общую энергосистему.
Приборы успешно эксплуатируются не только на промышленных предприятиях и других производственных объектах, но и в частных домах, где три питающих фазы используются довольно часто.
Схемы подключения
Электротехнические счетчики и трансформаторы соединяются с учетом требований безопасности и правил работы, а также особенностями самого прибора. Минимальная температура установки – +5˚ по Цельсию. В противном случае не получится корректного технического соединения – приборы, работающие с напряжением и токами, плохо переносят низкие температуры.
Если требуется подключить трансформатор на улице в холодное время года, необходимо сооружать специальный шкаф – утепленный и герметичный. Сам прибор обычно устанавливают на высоте 1-1,7 метра.
Установка счетчика с трансформаторами тока
Не всегда есть возможность измерять потраченную электроэнергию через счетчик, подсоединенный к сети питания напрямую (в розетку). В цепях с напряжением в 380 Вольт и пределами токов больше 100А – соответственно и потребление вырастает до 60 кВт – требуется монтаж измерительного трансформатора тока. Подобное соединение мастера называют косвенным, но такой способ дает наиболее точные данные. Кроме этого есть и еще два метода:
Первое используется на промышленных предприятиях и крупных заводах с расходом мощности выше 0,4 кВт и током силой более 100А.
Схема «звезда» в свою очередь может быть полной и неполной. Для полной звезды подойдут устройства с равномерным распределением нагрузки и симметричным токовым потоком. Трансформатор устанавливается на все фазы, а релейная обмотка соединяется по форме звезды.
Неполная – двухфазная двухрелейная схема с образованием части звезды. Данная схема быстро реагирует на короткие замыкания (кроме заземления), а также есть возможность установки на межфазных щитках.
Установка многовиткового измерителя
Трехфазный счетчик трансформаторного включения используют в многопроводных сетях. При многовитковых соединениях первичную обмотку катушки заменяют на кабельную. Прибор контролирует движение тока по вторичной обмотке. В остальном – трансформатор работает по тому же принципу, что и оборудование другого типа.
Десятипроводная схема
Данный способ подключения подходит для использования в мощных силовых цепях, работа которых обеспечивается трансформаторами. Развязка гальванического типа подходит для промышленных и бытовых нужд и гарантирует безопасность эксплуатации оборудования. Последовательность соединения по клеммам (от первой к последней):
- фаза, вход (А);
- измеряющий контур фазного механизма, вход;
- измерительный привод, выход (А);
- клемма, фаза, вход;
- измеряющий контур фазного механизма, выход (В);
- фаза, выход (В);
- фаза, вход (С);
- контур, измерение фазы – вход.
Семипроводная схема
Подобная схема подключения имеет ряд преимуществ и некоторые недостатки. Незначительно отличается от десятипроводной. Работать со счетчиком удобно – нет необходимости отключать систему полностью при проведении работ со щитком, приборами учета и трансформаторами.
Благодаря заземленным токовым цепям на выходах вторичных обмоток не накапливается опасный потенциал, который часто приводит к коротким замыканиям и сгоранию оборудования. К общей сети подключается испытательная коробка, которая позволяет безопасно отсоединять цепи питания.
Семипроводной способ – один из устаревших, используется редко. Электромонтажеры профессиональных компаний не рекомендуют подключаться более современными способами.
Схема с совмещенными цепями
Подобная схема существенно отличается от предыдущих. Трансформаторы тока с совмещенными цепями подсоединяются через специальные перемычки (путь получается от L1 к L2).
Другие системы подсоединения
Кроме указанных, существуют и иные схемы подключения счетчика к трансформатору. Использование испытательной колодки в соединении – согласно п. 1.5.23 Правил устройства электроустановок – необходимо при активации образцового прибора учета. Это дополнительное оборудование, которое позволяет шунтировать и отключать токовые цепи, активировать счетчики без снижения нагрузки напряжения. Еще один момент – возможность пофазного снятия показаний.
Основа соединения через испытательную коробку – десятипроводная схема. Отличие состоит в установке между прибором учета и трансформаторной конструкцией переходного блока с необходимыми защитными и распределительными функциями.
Счетчики Меркурий: разновидности
Для начала нужно ознакомиться со всеми счетчиками Меркурий, которые приобрели популярность в нашей стране. Отметим то факт, что компания Инкотекс, которая является производителем данных агрегатов, уже довольно давно является лидером на современных рынках и выпускает не только электрические счетчики, но и много другого электронного оборудования.
Итак, среди лучших счетчиков Меркурий можно выделить:
- Меркурий 200;
- Меркурий 201;
- Меркурий 221;
- Меркурий 230;
- Меркурий 231;
- Меркурий 321.
Отдельно следует обратить внимание на серию 200. Такие агрегаты в основном применяются в сетях однофазного типа, с переменным током в ГЦ
В номинальном учете напряжение кодируется в вольты. В данной ситуации учет электроэнергии делается по однотарифному плану.
Счетчики серии 201 принято считать самыми популярными. Они получили широкое распространение и поэтому на данный момент их используют в качестве основной установки для контроля над учетом электроэнергии не только в частных домах, но и на предприятиях. Такие счетчики самые функциональные, они могут быть не только однофазными, но и двухфазными. Что касается конструкции, то она отличается отменным качеством и защищена от любых видов взломов.
Электрический счетчик данного производителя может быть:
Каждый электросчетчик нуждается в отдельном подходе, и очень важно знать, как правильно снимать с них показания. Счетчик должен устанавливать человек из специальной службы, который после монтажа поставит пломбу
Счетчик должен устанавливать человек из специальной службы, который после монтажа поставит пломбу
Данная категория включает в себя еще несколько серьезных видов счетчиков:
Все они применяются в зависимости от того в какой сфере должно происходить измерение. Перечисленные типы рассчитаны на работу с номинальным током в 5А, в то время как максимальная рабочая отметка составляет 60А.
Меркурий 230 ART
Счетчики для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях через измерительные трансформаторы тока или непосредственно с возможностью передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Обозначение счетчика
МЕРКУРИЙ 230 ART-02 MPQCRILGSDN
230 – серия счётчика
A – измерение активной энергии
R – измерение реактивной энергии
T – наличае внутреннего тарификатора
2 – обратное направление учёта активной энергии
MPQCRILGSDN – дополнительные функции, а именно:
M – модем PLC-I с расширенными функциями
P – наличие профиля, журнала событий
Q – наличие журнала показателей качества электроэнергии
C – интерфейс CAN
R – интерфейс RS485
I – инфракрасный порт
S – внутренне питание интерфейса и модема GSM
D – возможность подключения внешнего резервного питания счётчика
N – электронная пломба
Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.
Счетчик измеряет и хранит в памяти измеренные значения
- Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по 4-м тарифам
- Месячных срезов активной энергии в течении 4 лет
- Мгновенные значения активной и реактивной мощности, фазного тока, напряжения и их максимумы, частоту сети
Контроль нагрузки
Контроль нагрузки осуществляется посредством установки лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов или по команде диспетчера.
Технические характеристики
| Марка прибора учета | Меркурий 230 ART |
| Класс точности | |
| – активной энергии | 0,5S или 1,0 |
| – реактивной энергии | 1,0 или 2,0 |
| Номинальное напряжение, В | 3*57,7/100 или 3*230/400 |
| Номинальный (максимальный) ток, А | 5(7,5); 5(60); 10(100) |
| Максимальный ток в течении 0,5 с, А | |
| – для IНОМ=5А | 150 |
| – для IНОМ=10А | 200 |
| Стартовый ток (чувствительность), А | |
| – для IНОМ(МАКС)=5(7,5)А, UНОМ=57,7 или 230В | 0,005 |
| – для IНОМ(МАКС)=5(60)А, UНОМ=230B | 0,020 |
| – для IНОМ(МАКС)=10(100)А, UНОМ=230B | 0,040 |
| Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более | 0,5 / 7,5 |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,1 |
| Количество тарифов | 2 (возможно запрограммировать до 4) |
| Скорость обмена, бит/секунду: | |
| – по интерфейсу CAN и RS-485 | 300, 600, 1200, 2400, 4800, 9600 |
| – через инфракракрасный порт | 9600 |
| – через GSM модем | 9600 |
| Передаточное число основного/поверочного выхода, имп/кВт, имп/кВар: | |
| – для UНОМ 57,7В, IНОМ 5A | 5000/160000 |
| – для UНОМ 220В, IНОМ 5A | 1000/32000 |
| – для UНОМ 220В, IНОМ 10A | 500/16000 |
| – для UНОМ 220В, IНОМ 5A | 1000/160000 |
| Сохранность данных при перерывах питания, лет | |
| – постоянной информации | 40 |
| – оперативной информации | 10 |
| Защита информации | два уровня доступа и аппаратная защита памяти метрологических коэффициентов |
| Диапазон температур, °С | от -40 до +55 |
| Межповерочный интервал, лет | 10 |
| Масса, кг | не более 1,5 |
| Габариты (длина, ширина, высота), мм | 170х74х258 |
| Гарантия производителя, лет | 3 |
Схема подключения
Схема прямого подключения электросчетчиков Меркурий 230 ART
Схема трансформаторного подключения электросчетчиков Меркурий 230 ART
Как выбрать трансформатор
Перед тем, как отдать предпочтение какому-то виду счетчика следует прочитать пункт 1.5.17 ПУЭ. Там написано, что объем вторичной обмотки не должен опускаться меньше 40% от установленного при самой большой нагрузке, ниже 5% при минимальной.
Стоит проследить за тем, чтобы была установлен лишь верный порядок фаз A, B, C. Фазометр определит это.
Еще стоит наблюдать за U и I. Первое значение должно быть равно напряжению или быть выше его, а второе, силе тока.
Прямого или непосредственного включения
Прямым включением агрегата называется непосредственное присоединение к системе в 220 и 380 В. Данное монтирование счетчика в электрическую линию отличается простотой. Нужно подсоединить окончания кабеля с обеих сторон.
При обычном наборе приборов этот метод подключения себя эффективен. Но если среди приборов есть котел отопления, то метод нужно поменять на другой.
Однофазная цепь
Однофазная цепь состоит из двух шнуров. По одному из них ток поступает к пользователю, а по-другому идет обратно. При разъединении цепи ток не пройдет.
Узел счета — место соединения трансформатора тока с несущим проводником. Обычно им является электрошкаф со счетчиком.
Класс точности
Если верно выбрать ТТ, то покупатель сможет подключить замерные и защитные устройства к линиям высокого напряжения. Степень класса точности — самый важный параметр. Он указывает на погрешность измерения. Она не должна превышать критерии установленных государственных норм. Класс точности обусловливается базовыми особенностями. Туда входят погрешность по току и углу, а также индекс относительной полной погрешности. 2 первых коэффициента обусловливаются током намагничивания.
В аппаратах промышленного применения применяются несколько видов точности: 0.1, 0.5, 1.0, 3.0 и 10Р.
Согласно ГОСТу, класс точности должен быть ориентирован на токовые погрешности. Например, для коэффициента в ± 40 необходим класс 0.5, а для ±80—класс 1.0. Необходимо заметить, что классы 3.0 и 10Р согласно правилам не нормируются. Буква “S” указывает на класс точности в границах 0.01-1.2. Класс 10Р применяется для защиты. Относительная полная погрешность нормирования не превышает 10%.
Разрешается применения аппаратов с классом точности 1.0. Но применять их можно лишь, если у счетчика класс точности в две единицы.
Замена трансформаторного устройства нужна, если:
- электросчетчики с классом точности ниже 2.0. В частности, аппараты фиксирования с показателем погрешности 2,5;
- просроченной датой обязательной проверки;
- с прошедшим сроком использования;
- отсутствует пломба государственной инспектирующей организации.
Достоинства и недостатки
Аппарат способен замерять мощность с разностью потенциалов, током по фазам, частотой сети и мощности по фазам. Обладает максимальной защитой и журналом событий. Учитывает электрическую энергию в любом направлении, передает данные расхода энергии по каждой из фаз. Имеет в себе архив мощности. Учитывает потери энергии и магнитное воздействие. Контролирует качество электрической энергии. Измеряет энергию, как за сутки, так и за год. Может быть запрограммирован под новый тариф.
Что касается недостатков, то основной минус — это некачественный корпус. По отзывам пользователей, часто у него ломается индикация нагрузки.
Простота использования как одно из преимуществ
Технические характеристики
Электронный счетчик «Меркурий 230» — устройство, имеющее повышенную точность и надежность. Нарабатывает около 150 000 часов. Работает исправно в течение 30 лет. Гарантия — 3 года. Номинальный ток — 5 ампер, а базовая сила тока — 10 ампер. Наиболее токовое значение — 60 ампер. Фазное напряжение — 230 вольт, а частота — 50 герц. Имеет несколько режимов импульсных выходов: основной с поверочным. Отличается тем, что не способен создавать больше, чем 1 импульс за 10 минут при отсутствии тока. Прибор прочен и надежен.
Вам это будет интересно Все о лампочке ДРЛ 125
Обратите внимание! Объясняется высокой мощностью электрической сети из-за большого скопления электроприборов. Полные сведения о технических характеристиках аппарата. Полные сведения о технических характеристиках аппарата
Полные сведения о технических характеристиках аппарата
Принцип работы
Счетчик учитывает активную и реактивную электроэнергию и мощность в трех и четырехфазных сетях переменного тока с помощью измерительных трансформаторов по суточным зонам, учитывая энергопотери и передавая эту информацию через цифровые интерфейсные каналы пользователю.
Важно понимать, что счетчик «Меркурий» бывает прямого, косвенного и полукосвенного подключений. В первом случае прибор подключается к сети, во втором и третьем случае используется трансформатор. Принцип работы счетного оборудования на схеме
Принцип работы счетного оборудования на схеме
Какие бывают ошибки при подключении и как их не допустить
Ошибки при подключении бывают лишь в том, что были неправильно соединены друг с другом контакты. Неправильно выбраны и подсоединены фазы к считывающему аппарату. Основная причина этому — отсутствие опыта работы с электрооборудованием и схемы, а также отсутствия полного следования представленной к считывающему аппарату инструкции.
Обратите внимание! Чтобы избежать ошибок, рекомендуется только внимательно читать руководство или же вызывать мастера, который не только поставить трехфазный счетчик, но и поможет его настроить под имеющиеся и действующие тарифы
В целом, трехфазный счетчик «Меркурий 230» — усовершенствованный аппарат, благодаря которому показания за коммунальные услуги считывать намного проще. Он имеет свои достоинства и недостатки. Работает очень просто. Подключается полукосвенно, прямо и косвенно. Ошибок при подключении не возникает лишь в том случае, если подобными вещами занимается профессиональный мастер или человек, разбирающийся в электросхемах. Поэтому момент подключения лучше доверить специалистам.
https://youtube.com/watch?v=3Q_VGLMgv2A
Система учета в четырех-проводных сетях подразумевает измерение электроэнергии при помощи 3-фазных счетчиков, конструкция, которых рассчитана на прямое подключение или при использовании трансформаторов тока.
При подключении 3-фазных трехэлементных электросчетчиков в 4-провдную цепь, в которой есть цепи U и I расположенные раздельно, используются (ТТ) трансформаторы тока, они делают измерительный электросчетчик универсальным устройством, он называется трансформаторным счетчиком.
Рассмотреть присоединение такого прибора можно на примере «Меркурия 230А».
Подключение электросчетчика через трансформаторы тока выполняется при помощи десятипроводного кабеля. Конструкция использует раздельные токовые цепи и цепи напряжения.
Рис №1. Схема включения 3-элментного Меркурия 230А в электросеть с четырьмя проводами.
Для схемы обязательно присоединение всех трех элементов измерения счетчика с обязательным строгим соблюдением полярности и с чередованием фаз в прямом порядке относительно соответствующему U.
При использовании чередования фаз обратной полярности в присоединении во вторичной обмотке ТТ произойдет замер отрицательных величин мощности, производимым в измерительном элементе прибора. Для схемы обязательно присутствие нулевого проводника.
Неисправности схемы присоединения:
- Окисление, а также ослабление контактов на выводах ТТ.
- Обрыв или излом фазных проводников в цепях Uвтор.
- Неисправность самого трансформатора тока.
Для решения вопроса как подключить электросчетчик через трансформаторы тока может использоваться 7-проводная схема присоединения счетчика, рассмотренная на примере электросчетчика СА4У-И672М.
Рис №2. Схема присоединения СА4У-И672М. Перемычки Л1 – И1 устанавливаются на ТТ. Перемычки: 1 – 2; 4 – 5; 7 – 8 находятся на клеммах прибора.
Для этой схемы характерно использование совмещенных, объединенных в одну цепь I и U, это возможно при помощи установки перемычек в измерительном приборе и на ТТ.
Схема имеет несколько существенных недостатков:
- Токовые цепи прибора всегда под напряжением.
- Трудно выявить во время работы электрический пробой внутри ТТ.
- Использование перемычек И2 – Л2 для ТТ и перемычки 1 – 2 на клеммах прибора приводит к появлению добавочной измерительной погрешности.
Для электроустановок низкого напряжения 380/220В, используется схема с соединением концов вторички ТТ И2 с токовыми выводами прибора в одной точке.
Рис №3 Схема присоединения электросчетчика в сети на четыре провода «звездой» с использованием чередования фаз в прямом порядке.
Самый распространенный универсальный способ подключения, обеспечивающий безопасное обслуживание, это: подключение электросчетчика через трансформаторы тока, с использованием испытательной коробки для низковольтных сетей U – 220В.

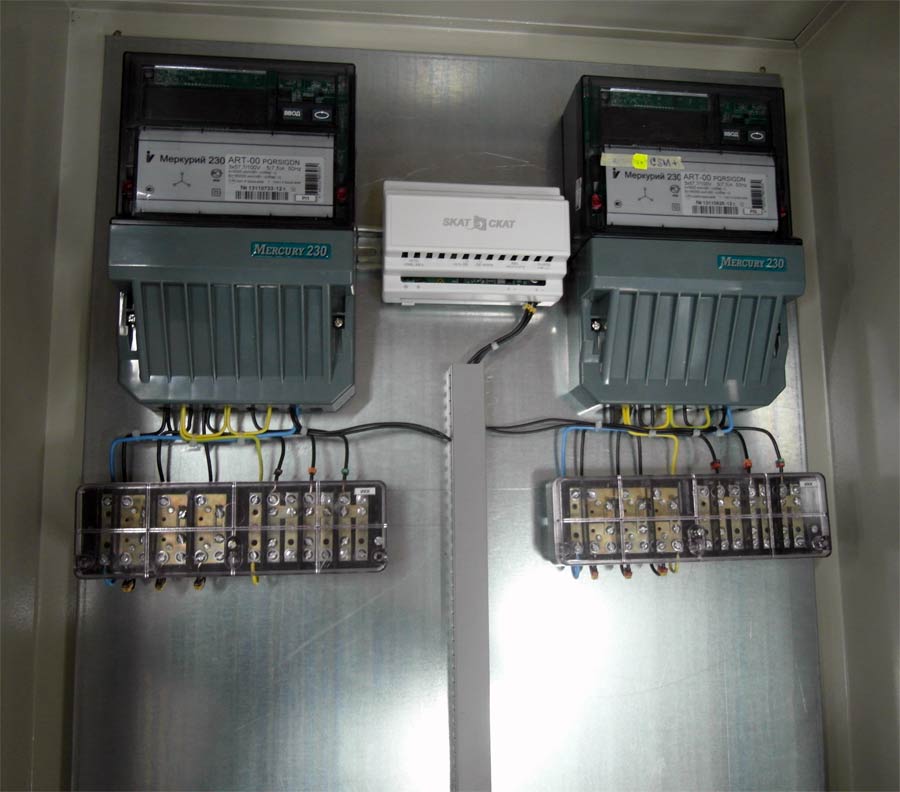

Рис№4. Монтажная схема соединения счетчика через испытательную коробку.
Испытательные коробки используются для электросчетчиков, подключенных с помощью измерительных ТТ, это способствует повышению безопасности производства работ при проведении ТО и ТР. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.
Использование испытательных коробок это непременное действие для потребителей I категории, когда не допускается любой перерыв в электроснабжении.
Рис №5 Конструкция испытательной коробки.
Трехфазный электронный счетчик Меркурий-230
Меркурий-230 ТУ АВЛГ 411152-021 предназначен для учета и измерения активной или активно-реактивной электроэнергии в трехфазных сетях переменного тока частотой 50Гц по 4-м тарифам в одном или двух направлениях. Наличие модификаций с профилем мощности. Единственный электросчетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков. Класс точности 0.5(1.0), 1.0(2.0). CAN интерфейс.
Особенности электросчетчика Меркурий-230
-расширенный диапазон рабочих температур; -технологический запас по классу точности; -цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ; -малое собственное энергопотребление; -счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC; -счетчик имеет 2 режима индикации (съема информации) ручной и автоматический; -единственный счетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков.
Технические характеристики электросчетчика
| Класс точности | 0,5(1,0); 1,0(2,0) |
| Номинальное напряжение, В | 3х57,7/100; 3х220/380 |
| Номинальная (максимальная) сила тока, А | 5(7,5), 5(50), 10(100) |
| Диапазон частот измерительной сети, Гц | от 47,5 до 52,5 |
| Чувствительность, Вт | 0,36 |
| Постоянная счётчиков, имп./(кВт.ч); имп./(квар.ч) — в режиме телеметрии — в режиме поверки | 5000 16000 |
| Максимальные параметры импульсного выхода: — напряжение, В — сила тока, мА | 24 30 |
| Полная мощность, потребляемая цепью напряжения не более, В*А | 7,5 |
| Активная мощность, потребляемая цепью напряжения не более, Вт | 0,5 |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,1 |
| Тарификатор | Внешний или встроенный |
| Цифровой интерфейс CAN | + |
| Диапазон рабочих температур, ?С | от -20 до +55* |
| Масса счётчика не более, кг | 1,5 |
| Габаритные размеры (длина, ширина, высота), мм | 258х170х74 |
* — изменения постоянной обновления информации на ЖКИ от 1 до 255 сек позволяет сохранять работоспособность счетчика при температуре до – 40 ?С.
Модификации электросчетчика
| Модиф. | Класс точн. | Номи- нальное. напря- жение, В | Ном. (макс.) ток, (А) | Тарифи- катор, интерфейс, отсчетное устройство | Дополни- тельные функции |
| Измерение активной энергии в 1-м направлении | |||||
| 230А-00 | 0,5 | 3×57,7/100 | 5(7,5) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230A-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230A-02 | 1 | 3×220/380 | 10 (100) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| Измерение активной и реактивной энергии в 1-м направлении | |||||
| 230AR-00 | 0,5 | 3×57,7/100 | 5(7,5) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230AR-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230AR-02 | 1 | 3×220/380 | 10(100) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART-00 | 0,5 | 3×57,7/100 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART-02 | 1 | 3×220/380 | 10(100) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART1-00 | 0,5 | 3×57,7/100 | 5 (7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| 230ART1-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| 230ART1-02 | 1 | 3×220/380 | 10(100) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| 230ART1-03 | 1 | 3×220/380 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| Измерение активной и реактивной энергии в 2-х направлениях | |||||
| 230ART2-00 | 0,5 | 3×57,7/100 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн. |
| 230ART2-03 | 0,5 | 3×220/380 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн. |
Ресурсы, сроки службы электросчетчика
— минимальная наработка до отказа не менее 55000 ч. — межповерочный интервал 8 лет — средний срок службы не менее 30 лет — гарантийный срок эксплуатации 36 мес.
Габаритный чертеж электросчетчика Меркурий-230
