Чем маркировать провода при монтаже своими руками

Содержание

Рекомендуемые модели

Для скрытой установки рекомендуется приобрести щиток Hager Cosmos VR118TD. Его дверца выполнена из прозрачного пластика, при желании ее легко можно снять с петель. Направление открывания — вверх. Бокс комплектуется шинами заземления и нуля, выполненными из латуни. Степень защиты соответствует IP 31. Количество устанавливаемых модулей равняется восемнадцати. Этот щиток отличается красивым внешним видом, удобством монтажа и невысокой ценой.

Если же необходим наружный щиток, можно приобрести модель VIKO LOTUS. Эта недорогая модель особенно актуальна станет для жителей хрущёвок. Она позволяет разместить в себе двенадцать модулей. В наборе содержатся шины, весь необходимый крепёж и дин-рейка. Белый цвет изделия и его затемнённая дверца подойдут для любого интерьера.

Построение системы электроснабжения без использования электрических щитов практически невозможно. Их установка не только делает удобным включение и выключение электроснабжения на определённых линиях, но и повышает безопасность использования электросети в целом. При этом боксы для размещения счётчиков и электрических модулей бывают разного размещения и их можно подобрать под любой интерьер.

Составление схемы расключения

Рассчитать размеры квартирного или уличного щитка и определиться с выбором защитных устройств можно лишь после составления принципиальной или монтажной схемы энергообеспечения дома.

Главное – указать все электроприборы, осветительное оборудование и электромонтажные устройства, а также их мощность, напряжение и силу тока.

После подготовки монтажной схемы необходимо разделить все контуры на отдельные группы.

Для этого нужно соблюдать принципы:

Сейчас выпускают очень мощную технику, поэтому не стоит полагаться на универсальные советы, лучше предварительно изучить требования к монтажу. Например, для некоторых духовок сечение проводника должно быть не менее 4 мм², а для водонагревателей – даже 6 мм². Соответственно, потребуются автоматы на 20 или 32 А.

С учетом вышесказанного составляют схему сборки электрощита.

Монтаж УЗО обязателен, так как без него защита розеточных линий считается неполноценной. Это же можно сказать и о выделенных силовых контурах для мощной техники – на каждый прибор необходимо свое устройство отключения.

Номиналы оборудования: номинальный ток – на ступень больше, чем у подключенного автомата, дифференциальный ток срабатывания – 30 мА.

Все контуры, относящие к санузлу или ванной, подключают УЗО с диф. током 10 мА. Сюда можно отнести отдельные линии на теплый пол, стиральную машину, розетки, душевую кабинку.

Как правильно маркировать кабели и провода

Цветовая маркировка жил необходима для монтажа практически любой электросети. Она дает возможность быстро определить, для чего нужна та или иная жила. В результате ускоряется и упрощается монтаж электропроводки, а главное – снижается риск поражения человека электрическим током и короткого замыкания при эксплуатации электропроводки.

Отметим, что цветовая маркировка жил необходима, даже если речь идет о щите, установленном в доме с небольшим количеством кабелей. Ведь ремонтировать и обслуживать электропроводку в дальнейшем могут электротехники из соответствующих организаций. Кроме того, необходимость подобной маркировки четко указана в действующих ГОСТ и ПУЭ.

Правила маркировки кабелей в электропроводке

Цвета для разметки проводов выбраны не случайно. Они прописаны в правилах технич. эксплуатации электроустановок потребителей. Сокращенно – ПТЭЭПП. Там сказано, что жилы должны иметь цветовую и цифровую маркировку. Кроме того, соответствующие отметки должен иметь и сам распределительный щит.

В свою очередь в ПУЭ сказано следующее:

  1. Распределительный щит должен иметь наименование на корпусе. Если щит установлен в квартире, то его маркировка необязательна. Если же он установлен снаружи, например, во дворе частного дома, тогда маркировка обязательна.
  2. Внутри распределительного щита должен быть лист с таблицей, в которой перечислены все потребители электроэнергии с указанием потребляемой мощности. Кроме того, внутри должна быть схема сборки вводного щита, если таковая необходима.

Далее в ПТЭЭПП указано:

  • Кабели и провода в модульном электротехническом устройстве следует маркировать цветом.
  • На устройствах защиты должна быть маркировка, в которой указана группа электросети, для которой действует данное защитное устройство. Дополнительно должен быть порядковый номер и назначение данной группы (бойлер, освещение в гостиной и т.д.)
  • В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно действующему ГОСТ 23594–79 используется следующая маркировка:

  • Провод или кабель маркируется бирками, термоусаживаемыми трубками или лентами ПВХ. Разумеется, что надписи на бирках должны быть четкими и разборчивыми. Длина бирка должна быть более 2,5 сантиметров.
  • Кроме того, маркировка может наноситься не на бирки, а непосредственно на провод или кабель. Здесь также обязательным условием является разборчивость и четкость маркировки, это можно увидеть на фото:

С основными правилами нанесения опознавательных пометок мы разобрались. Теперь же рассмотрим, чем можно маркировать провода при монтаже.

Итак, мы рассмотрели наиболее важные правила маркировки проводов. Теперь расскажем, как необходимо маркировать кабели при монтаже электропроводки.

Оборудование для маркировки кабелей

Маркировка кабелей и проводов – необходимая и важная задача для надежной и безопасной эксплуатации электропроводки. Каждый электрощиток должен иметь специальные метки, которые позволяют быстро разобраться в хитросплетении проводов и кабелей. Проблема заключается в том, чтобы сделать маркировочные бирки, которые будут служить длительное время.

Оптимальным решением для этого является специальный принтер (смотрите фото ниже) для печати бирок и этикеток с маркировкой.

Конечно, если Вы не занимаетесь профессионально электромонтажом проводки, в таком принтере нет необходимости. Для бытовой электропроводки можно приобрести кабельные маркеры, которые можно увидеть на фото ниже.

С их помощью можно быстро и просто маркировать силовые и контрольные линии в электрощитках.

Что еще нужно знать?

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже.

При монтаже в электрощите следует указывать группы электропроводки. Это позволяет быстро понять, какой именно входной кабель обслуживает проблемную или вышедшую из строя группу.

Если открывая электрощит непонятно, какой именно кабель отвечает за проблемную ситуацию, необходимо с помощью индикаторной отвертки локализовать проблему. Это может занять достаточно много времени, в зависимости от сложности электропроводки.

Если жилы не имеют цветовой маркировки, то это следует произвести их маркировку. Это можно делать при помощи цветной изоленты или специальных термоусаживаемых трубок.

В результате мы получаем вот такую маркировку:

Теперь при ремонте можно быстро определить назначение каждой жилы. С помощью термоусаживаемых трубок или изоленты можно маркировать жилы не только в электрощите, но и в других устройствах, например, автоматах, УЗО и т.д.

Щит бесперебойной подачи питания (ЩБП)

ЩБП служит для обеспечения устройств и приборов вычислительной техники, систем управления и контроль медицинского оборудования, сигнализации и прочие системы, которые относятся к 1 категории групп электроснабжения.

Маркировка для щита на радость тех, кого не устраивает типовая — закажите индивидуальное изготовление самоклеящейся маркировки для электрощита типографским способом, включая нарезку и доставку. Или сделайте её самостоятельно

Почему маркировку заказывают в основном владельцы щитов, а не электрики? Ответ Потому что вашему электрику маркировка не нужна. Он видит щит изнутри, ориентируясь по схеме и номерам. Электрики, кого заботит качество изделия в период эксплуатации, всегда делают маркировку для владельца щита и его семьи.

Электромаркировка — для ответственных электриков!

Общие сведения об автоматах

Автоматы для электрощитка

Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.

Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).

Основные технические характеристики автоматических выключателей (АВ)

Номиналы автоматов для различных электросетей

Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.

Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).

Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.

Номинальная наибольшая отключающая способность – значение ЭТ, которое может отключить АВ, сохранив при этом свою работоспособность.

Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:

  • время отключения АВ 3 класса происходит в пределах 2,5 – 6 мс;
  • 2 класса – 6–10 мс;
  • 1 класса – более 10 мс.

Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы – B, C и D

Тип защитной характеристики Диапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВ Назначение
A от 1,3Iн Для защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
В от 3Iн до 5Iн Для защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
С от 5Iн до 10Iн Для защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
D от 10Iн до 20Iн Для защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
K от 12 Iн Для защиты промышленных цепей использующих индуктивную нагрузку.
Z от 4 Iн Для защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.

Дифференциальные автоматические выключатели

Дифференциальный автоматический выключатель

Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.

Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.

Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.

ДВ бывают трех типов:

  • S – с выдержкой времени срабатывания по дифференциальному току.
  • АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
  • А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.

Варианты монтажа

Важным классифицирующим признаком является месторасположение распределительного щитка. Исходя из способа установки, он может быть:

  1. Наружным (накладным). Это наиболее встречающаяся модель, оптимально подходящая для прокладывания электрической проводки скрытого и наружного типа в деревянных помещениях (домах, банях). Изготавливается из пластика или металла, имеет немалые размеры, поэтому требует определённого пространства для установки.
  2. Встраиваемым. Монтируется вровень со стеной, не выпирает, поэтому имеет более эстетичный вид. Отбортовка, имеющаяся на лицевой стороне прибора, делает невидимым технологический стык. Применяется в случаях, когда количество модулей на щитке значительно превосходит число отводящих линий.

Ещё один вариант установки распределительного щитка — напольный — в быту применяется крайне редко. Причина такого редкого использования заключается в очень больших размерах устройства, из-за которых его эксплуатация в домашних условиях становится неудобной. Больше подходит для промышленных предприятий, характеризующихся высокими токовыми нагрузками.

Независимо от способа монтажа, место, где будет располагаться электрический щит, должно отвечать установленным нормам. Оно должно хорошо освещаться (лучше естественным светом) и проветриваться. Расположение вблизи прибора пожароопасных и взрывоопасных веществ недопустимо. Специалисты, занимающиеся обслуживанием электрощитка, должны иметь постоянный лёгкий доступ к нему. Соблюдение этих требований является гарантией безопасной и эффективной работы распределительного оборудования.

Как правильно маркировать провода в электрощите


Цветовая маркировка – это острая необходимость при монтаже электропроводки. Она позволяет узнать, для чего необходим тот или иной кабель, а также уменьшает вероятность ошибиться во время электромонтажных и ремонтных работ. Как результат – снижается вероятность поражения электрическим током и возникновения короткого замыкания.

А если щит находится в квартире или частном доме, обязательно обозначать каждый кабель? Если установку осуществлять согласно правилам, то это делать необходимо. Ведь в электрических щитках провод обозначается по цвету не для красоты и не для себя, а в первую очередь для тех электриков, которые будут в дальнейшем ремонтировать и обслуживать этот электрический щит или шкаф.

Далее мы расскажем, как выполняется маркировка проводов и кабелей при монтаже согласно ГОСТ и ПУЭ.

Что еще важно знать

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже:

При сборке электрощита маркировать группы электропроводки нужно следующим образом: провод на входе помечается как L, а на выходе – Гр (указывает, что это группы). После буквы указывается, какой номер группы и номер линии.

Также во время маркировки важно учитывать все цветовые различия, чтобы не возникло аварийной ситуации. Если же открыв шкаф, никакого обозначения не было обнаружено, то необходимо при помощи пробника определить, где какой провод находиться

О том, как пользоваться индикаторной отверткой для определения фазы и нуля, мы рассказывали в соответствующей статье. Так как это займет много времени, то при проверке лучше оставить метки, чтобы другому электрику, который будет осуществлять ремонт или обслуживание было понятно, где какой провод.

Если нет проводников нужного цвета, то можно использовать любой цвет, главное, чтобы при монтаже концы жил правильно помечались. Это можно делать при помощи цветной изоленты или специальных термоусаживаемых трубок.

Маркировка термоусадками выглядит следующим образом:

Вот по такой технологии производится маркировка проводов и кабелей при монтаже электрощита

Как вы видите, обозначать линии очень важно, а сам процесс не занимает много времени

Обращаем ваше внимание на то, что с помощью данной инструкции вы можете маркировать проводники не только в силовых электрощитах, но и в щитах автоматики (например, для обозначения сигнальных кабелей и управления)

Будет полезно прочитать:

Электрика в жилых помещениях

  • Электромонтаж в квартире
  • Электрика в однокомнатной квартире
  • Электрика в двухкомнатной квартире
  • Электрика в трехкомнатной квартире
  • Электрика в четырехкомнатной квартире
  • Электромонтаж на даче
  • Электромонтаж в частном доме
  • Электромонтаж в загородном доме
  • Электромонтаж в деревянном доме
  • Электрика в доме из СИП панелей
  • Электромонтаж в гараже
  • Электромонтаж в коттедже
  • Электромонтаж в таунхаусе
  • Электрика в бане и сауне
  • Электрика в бытовке
  • Электрика в щитовом доме
  • Электрика в брусовом доме
  • Электрика в каменном и кирпичном доме
  • Замена электрики в «Хрущевке»
  • Замена электрики в «Сталинке»
  • Замена электропроводки в панельном доме
  • Временное электроснабжение
  • Монтаж скрытой электропроводки
  • Скрытая проводка в деревянном доме

Стоимость

Навесные виды щитов стоят недорого. Их стоимость может составлять около 700 рублей. Это щитки для квартиры, в которых не существует возможности расширения коммутаций. Но наибольшей популярностью на сегодняшний день пользуются встраиваемые конструкции. Их стоимость составляет всего 1500 рублей. Они пользуются популярностью у современных потребителей, так как благодаря встраиваемым конструкциям можно значительно сэкономить место в помещении.

Правильное распределение электрической энергии всегда было ответственной задачей. От нее будет зависеть эффективность расхода энергии, а также стабильность снабжения питанием потребителей. Ассортимент бытовых устройств постоянно растет и увеличивается. Доверять установку щитов нужно только специалистам, так как они обладают необходимым опытом и правильно смогут выполнить все соединения.

Рекомендуем прочесть:

Разновидности

Существует несколько классификаций электрощитов. В первую очередь следует определиться с целевым использованием конструкции. Как уже отмечалось, оборудование может выполнять энергообеспечение с расчетом на квартиру или на большее количество потребителей. Далее определяется способ установки и материал изготовления. Что касается первого критерия, то на рынке довольно распространены традиционные настенные и подвесные конструкции. В процессе эксплуатации весьма удобен щит электрический встраиваемый, который интегрируется в стеновую нишу. Однако монтаж такого устройства не всегда возможен. Если говорить о материалах, то обычно производители используют комбинацию пластика с металлом. Несмотря на привычные характеристики надежности металлических корпусов, современные композиты также не отстают в прочности и долговечности, поэтому существенной разницы между этими моделями нет.

Как правильно маркировать провода в электрощите

Цветовая маркировка – это острая необходимость при монтаже электропроводки. Она позволяет узнать, для чего необходим тот или иной кабель, а также уменьшает вероятность ошибиться во время электромонтажных и ремонтных работ.

Как результат – снижается вероятность поражения электрическим током и возникновения короткого замыкания. А если щит находится в квартире или частном доме, обязательно обозначать каждый кабель? Если установку осуществлять согласно правилам, то это делать необходимо.

Ведь в электрических щитках провод обозначается по цвету не для красоты и не для себя, а в первую очередь для тех электриков, которые будут в дальнейшем ремонтировать и обслуживать этот электрический щит или шкаф.

Далее мы расскажем, как выполняется маркировка проводов и кабелей при монтаже согласно ГОСТ и ПУЭ.

Правила и стандарты обозначения проводки в электрощитах

Цвета для разметки проводки выбраны не просто так. Вся многообразность расцветок сводится к одному стандарту – стандартным правилам. Они прописаны в правилах технической эксплуатации электроустановок потребителей (ПТЭЭП).

Там указывается то, что жилы электропроводов должны обозначаться цветом или буквами и цифрами, а также обозначений требует и сам шкаф (щит). Узнать о том, какая существует маркировка проводов по цвету, вы можете из нашей статьи.

В ПУЭ указывается, что:

  1. Электрический щит обязан иметь наименование. Это имя указывается на корпусе. В электрощите квартиры его можно не помечать надписями. Но для частного дома, когда щиток размещают на столбе, это необходимо.
  2. Внутри щитка при его монтаже необходимо оставить лист, где в виде таблицы указываются все потребители (розетки и светильники).
  3. Также, внутри должна находиться схема сборки вводного щитка. Это правило касается только того устройства, которое было приобретено в сборе.

Примечание: если щит или шкаф собирает электрик, то у него обязательно следует взять схему сборки.

Согласно тем же правилам и ПУЭ:

  • Глава 2.3. ПУЭ п. 2.3.23. «Каждая кабельная линия должна иметь свой номер или наименование…».
  • ПТЭ ЭП п. 2.4.2 «Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками».
  • На защитных автоматах или на информационном стенде установки осуществляется маркировка, где указывается группа электропроводки. Также согласно правилам должен указываться порядковый номер и название помещения или назначение группы (например, кухня или кондиционер).
  • В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно ГОСТ провода обозначаются:

  • В соответствии с ГОСТ 23594–79 (маркировка) провод или кабель помечается бирками или лентами ПВХ. В качестве бирок могут служить поливинилхлоридные и термоусаживаемые трубки.
  • Надписи на этикетке прописываются разборчивым шрифтом, они должны быть хорошо заметными. Длина самой бирки не должна быть меньше 25 мм.
  • Согласно нормам, маркировка может наноситься на провод или кабель (на его изоляцию). Только при условии, что такую надпись будет хорошо заметно.

С основными правилами нанесения опознавательных пометок мы разобрались. Теперь же рассмотрим, чем можно маркировать провода при монтаже.

Устройства для нанесения маркировки

Обозначение проводки – это серьезное и ответственное дело. Каждый шкаф или щит внутри должен содержать специальные метки, которые дают понимание о схеме подключения и расположения элементов цепи.

Сложность заключается в том, что бирки должны крепко фиксироваться и надписи должны сохраняться длительное время.

Квартирный щит (ЩК)

Такие конструкции чаще всего могут использовать в квартирах. Они позволяют заменять этажные щиты. Его назначение практически ничем не отличается от этажных щитов, но есть пара исключений.

С помощью квартирного щита вы практически в любой момент можете отключить питание в своей квартире. Также с его помощью в дальнейшем вы сможете отключить электрику в любой комнате своего дома. Во-вторых, в таких конструкциях достаточно редко устанавливаются счетчики электропитания. Порой такая проблема может вызвать массу разбирательств между вами и компанией, которая обслуживает ваш дом.

Инструкция по подключению двухполюсного автомата

А сейчас попытаемся разобраться в подключении двухполюсового автомата к электрической бытовой цепи 220 В. Это значит, что на входе будут присутствовать 2 провода – фаза и ноль.

Провод, необходимый для подключения, имеет 3 жилы сечением 2,5 мм (ВВГнгП 3*2,5), следовательно, величина максимально допустимого длительного тока – 25 А.

Рабочие элементы устройства

Мы выбрали двухполюсное автоматическое устройство защиты, которое выглядит следующим образом:


Нам потребуются четыре контакта, два из которых находятся в верхней части (входящие), два – в нижней (отходящие). Крепление будет происходить с помощью крепежных винтов, фиксирующих прижимные пластины

На поверхности корпуса есть подсказка – схема подключения автомата.


По маркировке мы определили, что автомат соответствует сечению проводов – С40. Это значит, что ток 40 А является предельным током реагирования устройства

Местом крепления устройства является металлическая пластина – DIN-рейка.


Если посмотреть с обратной стороны, то можно увидеть защелку, при помощи которой автомат одним движением фиксируется на DIN-рейке

Разобрались с составными частями, переходим к инструкции.

Пошаговый фото-инструктаж по подключению

Отключаем напряжение в сети, проверяем его отсутствие с помощью мультиметра. Подготавливаем провода, которые имеют двойную изоляцию. Под слоем внешней защиты скрываются три провода разного цвета. Соответствие цветов следующее: черный – фаза, синий – ноль, желтый – земля.


Нам потребуются только 2 провода – фаза и ноль, третий (земля) пойдет отдельно. На 1 см снимаем изоляцию и вставляем оголенные концы проводов в клеммы

Слева должна находиться фаза, справа – ноль

Обратите внимание, чтобы часть изоляции не попала под контакт – при нагревании кабель может оплавиться и стать причиной поломки устройства

Осторожно затягиваем винты и переходим к заземлению


Для крепления заземления применяем проходной контакт, который фиксируется на DIN-рейке так же, как и сам автоматический выключатель. Вставляем третий провод и зажимаем его

Следующий шаг – подключение отходящих проводов, которые крепятся к нижним клеммам.


Аналогичным образом снимаем изоляцию, вставляем концы в клеммы и зажимаем их аккуратно, чтобы не повредить корпус устройства. Следом фиксируем провод заземления

Подключение закончено. Осталось подать напряжение, перевести рычаг управления в активное положение и проверить работу.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

  • Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.

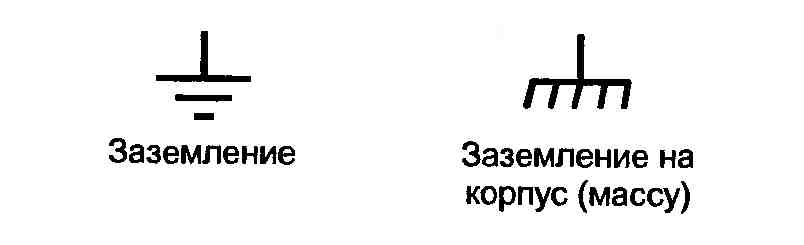

  • Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

  • Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  • А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.
