Функциональная_характеристика_переменных_резисторов

Содержание

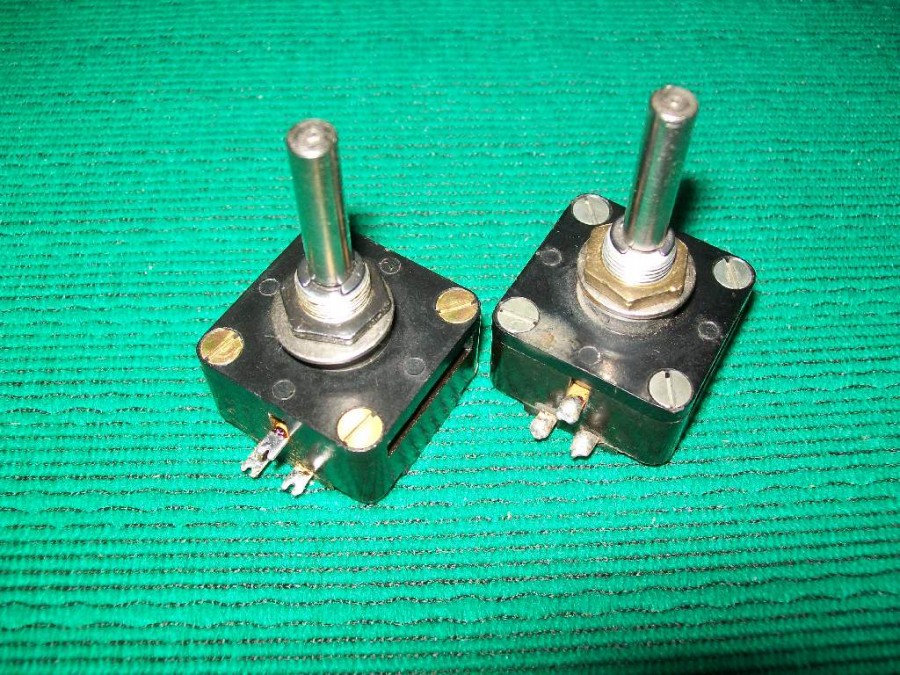

Потенциометры

Переменный резистор (ПР) и потенциометр – это два разных определения одного устройства. В начале развития радиоэлектроники считалось, что, изменяя положение подвижного контакта на резистивных катушках, имеющих проволочные обмотки, измеряют разность потенциалов. Поэтому два слова: «потенциал» и «измерение», входят в определение потенциометра. Это и есть переменный резистор. На сегодняшний день таких компонентов электронных и электрических схем множество, и названия их различны. Регулировку напряжения производят потенциометром, а силы тока – реостатом.

Важно! Принцип работы у подобных элементов одинаковый. Они меняют своё выходное сопротивление в зависимости от положения подвижного контакта или щётки, которые приводятся в движение под влиянием внешнего воздействия

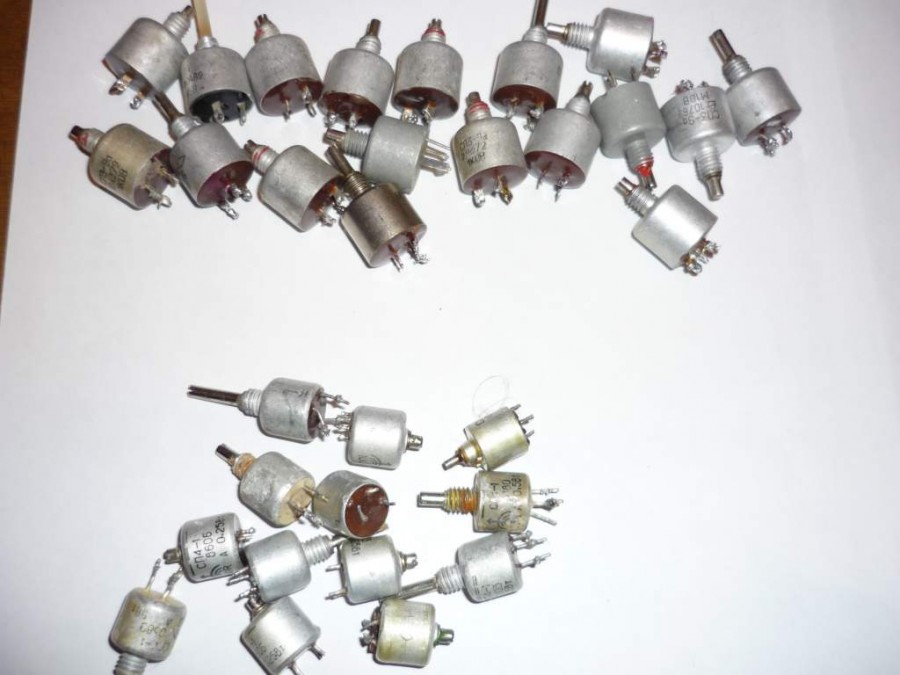

Непроволочные

Резисторы типа СП относятся к композиционным непроволочным элементам. Они имеют следующую конструкцию:

  • основание из изолирующего материала;
  • плёночный, проводящий ток элемент;
  • двигающийся контакт;
  • ось с подвижной системой.

К непроволочным переменным резисторам относятся также СПО, ВК, СПЗ, ТК.

На гетинаксовую пластинку (основание) наносится углеродистая токопроводящая плёнка. Её состав может быть композиционным: бакелитовая смола и сажа. Выводы элемента присоединяются к концам слоя. Для этого на нём нанесена серебряная паста для контактных площадок. В заданных угловых интервалах по плёнке скользит ползунок (подвижный контакт), который приводится в движение от оси резистора.

К сведению. Конец оси отформован для удобства регулировки: шлиц (прорезь) под отвёртку или выборка для закрепления рукоятки.


Устройство непроволочного потенциометра

Сопротивление может меняться при изменении угла поворота. Угол изменяется от 0 до 2500.

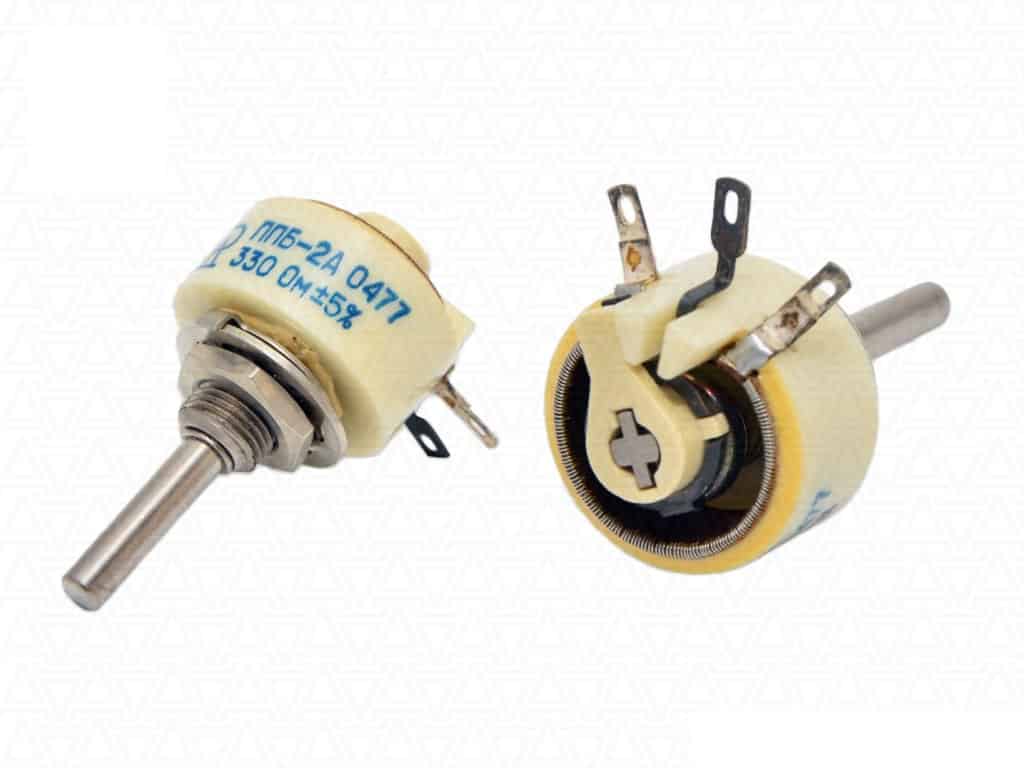

Проволочные

В резистивных переменных элементах такого типа вместо токопроводящей плёнки используется высокоомная проволока. Она уложена в один слой виток к витку. По этим виткам скользит контакт.


Строение проволочного переменного резистора

Проволочный потенциометр состоит из следующих элементов:

  • каркас под обмотку;
  • обмотка;
  • узел с осью вращения;
  • подвижная щётка.

Обычно каркасы либо изгибаются из пластин с уже намотанной проволокой, либо её наматывают на кольца. Каркас из пластин выполнен из изоляционного материала или металла.

Внимание! Гнутые основания из пластин не обладают точными геометрическими параметрами, хотя и несложны в изготовлении. Высокую точность при создании потенциометров получают, используя кольца из керамики, металла или пластмассы

Намотка при этом осуществляется специальным оборудованием – челноком, на котором набрано необходимое количество проволоки. Сама проволока может быть нихромовой, манганиновой с эмалевой изоляцией

Высокую точность при создании потенциометров получают, используя кольца из керамики, металла или пластмассы. Намотка при этом осуществляется специальным оборудованием – челноком, на котором набрано необходимое количество проволоки. Сама проволока может быть нихромовой, манганиновой с эмалевой изоляцией.

Интересно. Одним из таких материалов для проволоки служит сплав константан (59% Cu; 40% Ni; 2% Mn). Это сплав из меди и никеля с добавкой марганца. Эдвард Вестон изобрёл его в 1888 году для катушек измерительных приборов. Сопротивление константана не зависит от изменения температуры.

Изоляция провода шлифуется на глубину 0,25d. Это необходимо для надёжного соединения щётки с обмоткой при движении.


Внешний вид кромки скольжения

Маркировка SMD резисторов по EIA-96

Четырехзначное обозначение параметров резисторов не является оптимальным методом. Все же для четырех символов места на малогабаритных корпусах недостаточно. Поэтому приборов с точностью 1% для форм-факторов ниже 0805 применяется другая система маркировки, состоящая из двух цифр и буквенного символа. Такое обозначение вводится стандартом EIA-96, согласно которому две цифры означают номинал в омах, а буква – множитель.

Таблица кодов и значений маркировки резисторов

В стандарте EIA-96 нет прямого соответствия между цифрами маркировки и номиналом. Фактическому значению сопротивления сопоставлен код. Чтобы определить значение сопротивления, надо обратиться к таблице:

Таблица 1. Таблица кодов и значений маркировки резисторов по EIA-96.

Так, коду 20 соответствует значение 158 Ом, а коду 69 – 511. Очевидно, что запомнить соответствие кода и номинала очень сложно. Поэтому рекомендуется пользоваться таблицей или онлайн-калькулятором.

Таблица множителей

Таблица множителей меньше, но также неочевидна и сложна для запоминания:

Таблица 2. Таблица значений буквенных множителей в маркировке резисторов по EIA-96.

Это означает, что полный номинал резистора, имеющего маркировку 22А, равен 165×1=165 Ом, а 44B – 280×10=2800 Ом = 2,8 кОм.

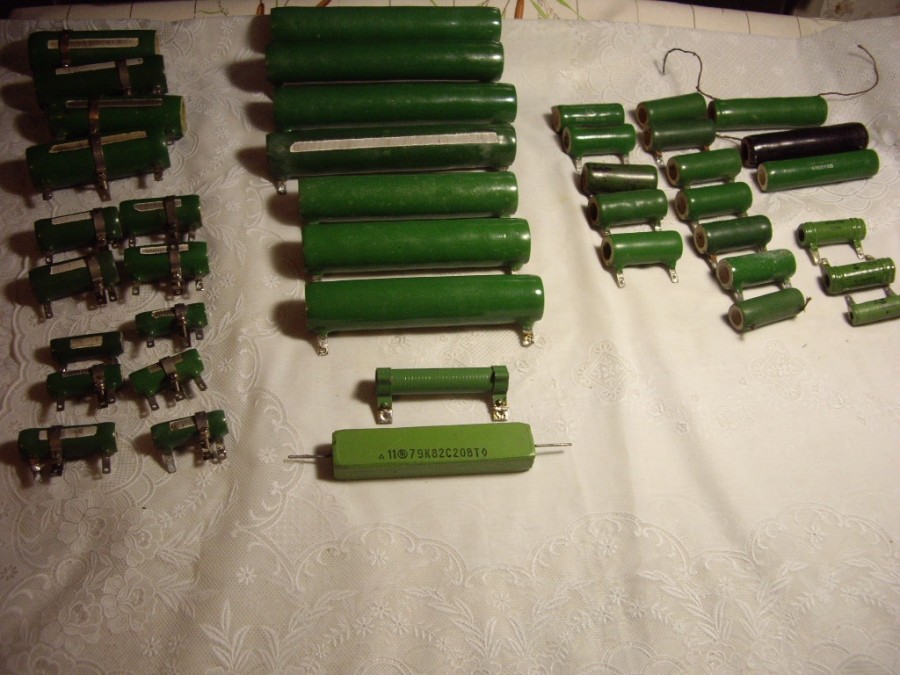

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету. Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента. Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.

Схема для проволочных резисторов

Как видите, ничего сложного в маркировке нет — используя две наших таблицы вы сможете легко определять емкость любых номиналов. Небольшая тренировка на практике — и вы запомните ключевые цвета, поскольку в основном резисторы из граничных значений применяются достаточно редко. Опытный мастер сразу читает маркировку и понимает, как работает устройство.

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы

Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.

Причинами введения цветной маркировки электронных элементов было несколько:

  1. Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
  2. Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
  3. Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
  4. В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.

Устройство и принцип работы

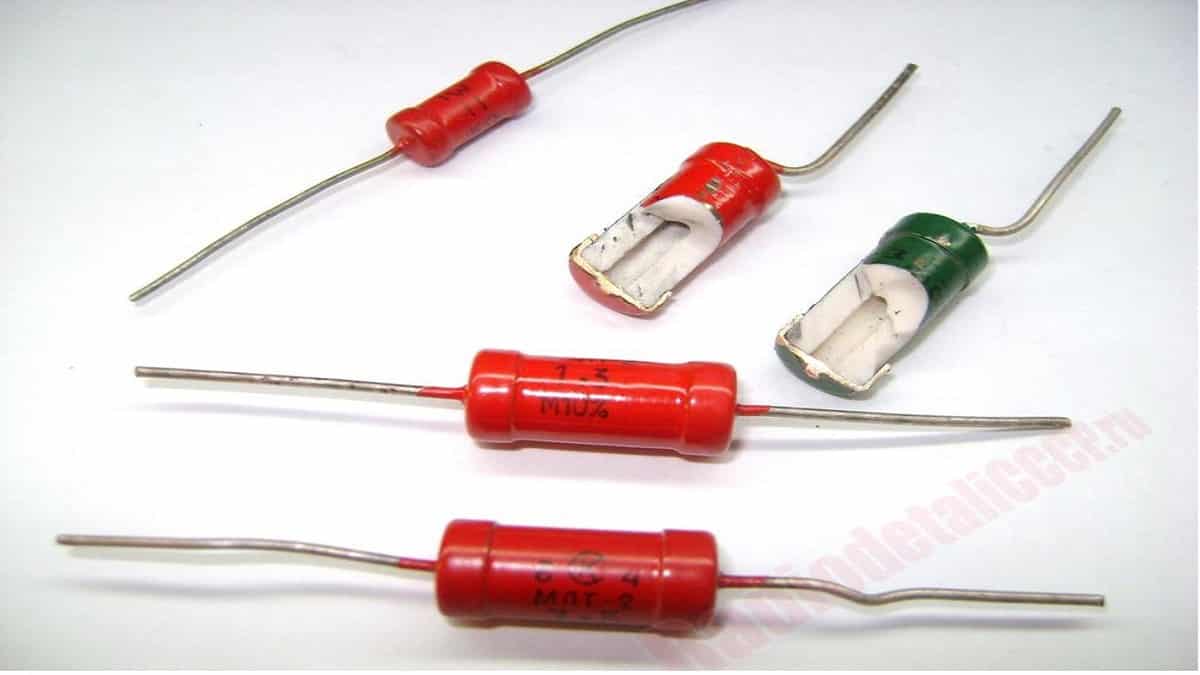

Конструкция постоянных резисторов довольно простая. Они состоят из керамической трубки, поверх которой намотана проволока или нанесена резистивная плёнка с определённым сопротивлением. На концы трубки вставлены металлические колпачки с припаянными выводами для поверхностного монтажа. Для защиты слоя используется лакокрасочное покрытие.

Устройство таких элементов можно понять из рисунка 2 ниже.

В большинстве моделей такая конструкция традиционно сохраняется, но сегодня существуют различные виды сопротивлений с использованием резистивного материала, устройство которых немного отличается от конструкции описанной выше.


Рис. 2. Строение резистора

Современную электронную аппаратуру наполняют платы, начинённые миниатюрными деталями. Поскольку тенденция к уменьшению размеров электронных приборов сохраняется, то требования к уменьшению габаритов коснулись и резисторов. Для этих целей идеально подходят непроволочные сопротивления. Они просты в изготовлении, а их номинальные мощности хорошо согласуются с параметрами маломощных цепей.

Казалось бы, что эра проволочных резисторов постепенно уходит в прошлое. Однако это не так. Спрос на проволочные сопротивления остаётся в тех сферах, где транзисторы с металлоплёночным или с композитным резистивным слоем не справляются с мощностями электрических цепей.

Для непроволочных резисторов используются следующие резистивные материалы:

Перечисленные вещества обладают высокими показателями удельного сопротивления. Это позволяет изготавливать электронные компоненты с очень маленькими корпусами, сохраняя при этом значения номинальных величин.

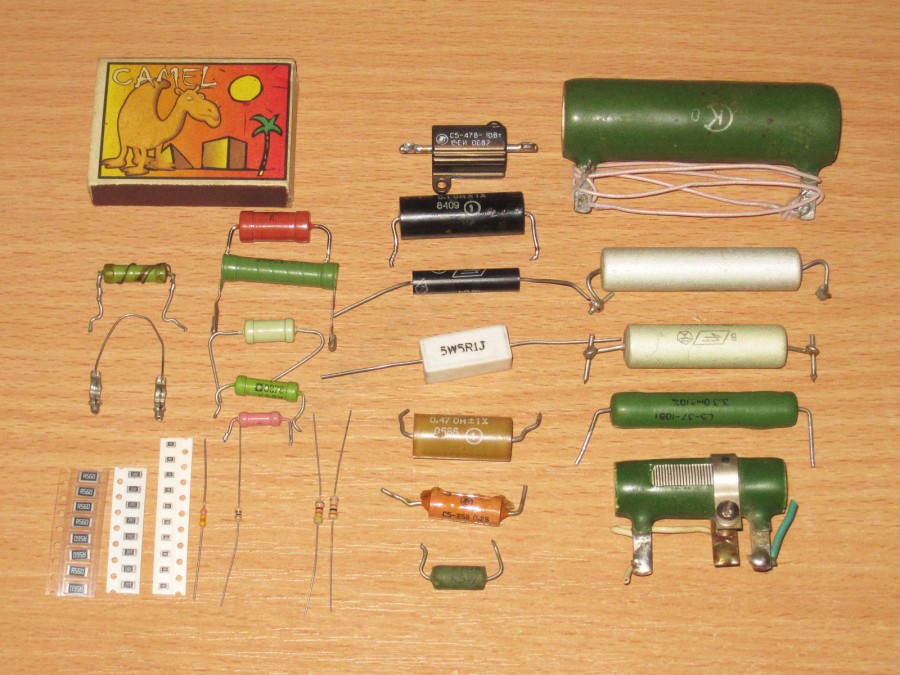

Размеры и формы корпусов, проволочных выводов современных резисторов соответствуют стандартам, разработанным для автоматической сборки печатных плат. С целью надёжного соединения выводов способом пайки, выводы деталей проходят процесс лужения.

Конструкция регулировочных (рис. 3) и подстроечных резисторов (рис.4) немного сложнее. Эти переменные транзисторы состоят из кольцевой резистивной пластины, по которой скользит бегунок. Перемещаясь по кругу, подвижный контакт изменяет расстояние между точками на резистивном слое, что приводит к изменению сопротивления.


Рис. 3. Регулировочные резисторы


Рис. 4. Подстроечные резисторы

Принцип действия.

Подбирая резисторы соответствующего номинала, можно изменять на участках цепей величины тока и напряжения. Например, увеличивая сопротивление последовательно включённого резистора на участке цепи, можно пропорционально уменьшить силу тока.

Условно резистор можно представить себе в виде узкого горлышка на участке трубки, по которой течёт некая жидкость (см. рис. 5). На выходе из горлышка давление будет ниже, чем на его входе. Примерно, то же самое происходит и с потоком заряженных частиц – чем больше сопротивление, тем слабее ток на выходе резистора.

Параметры и характеристики

Имеется ряд параметров, которые характеризуют компонент в работе и они обязательно учитываются разработчиками при подборе радиодетали. Технические характеристики резисторов имеются в справочной литературе. Остановимся на параметрах, которые написаны на корпусе или их можно определить по внешнему виду.

Номинал

В таблице показаны ряды, значения чисел из которых чаще всего применяются на практике. Требуемый номинал образуется из элемента таблицы с десятичным коэффициентом соответствующей степени.

Допуск

Самая большая разность между действительным значением и номиналом, выраженное в процентах, называется допуском или классом точности. Производитель обязан обеспечить необходимый допуск согласно выбранного ряда предпочтительных значений и привести изделие к необходимому классу точности.

Для ряда Е6 допускается отклонение значения на ±20 %, для Е12 ±10 %, а Е24 допускает неточность при изготовлении не превышающую ±5 %. Нормальную работу большинства схем обеспечивают радиодетали класса 5-10 %. При необходимости использования повышенной точности это указывается на электрической схеме.

Мощность рассеивания

Для каждой модели величину рассеивания тепла нормирована. Если при работе выделяемое тепло превысит рассеивание, произойдет разогрев корпуса с последующим выходом из строя. Разработчики тщательно просчитывают мощности рассеивания тепла применяемых радиоэлементов и указывают значения в технической документации.

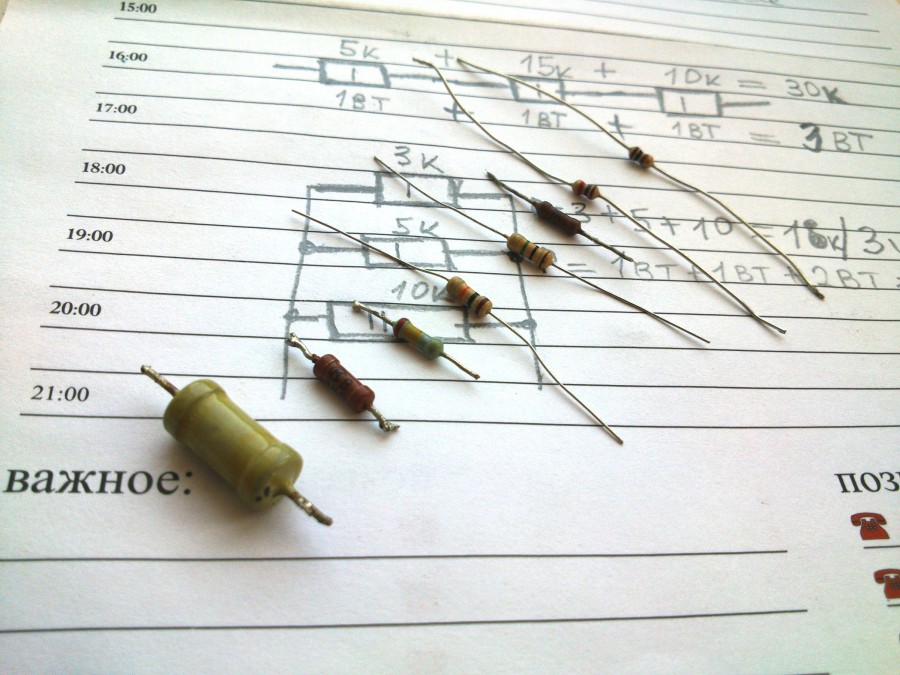

Для самодельного устройства легко посчитать необходимую величину сопротивления и рассеивание.

Например: Светодиод подключается к источнику напряжением Uи=9 В (вольт). Известно, что рабочее напряжение светодиода Uсв=3,7 В, рабочий ток Iсв=5 мА (=0,005 ампера). Светодиод и резистор включились в цепь последовательно, ток одинаков.

Вычисляем напряжение, которое требуется погасить: Uр=Uи-Uсв=8-3,7=4,3 В.

Требуется: Rг=Uр/Iсв=4,3/0,005=870, ближайшее в ряду Е24 равно 910 Ом.

Определяем P=Uр*Iсв=4,3*0,005=0,02 Вт (Ватт)

Правило: Мощность устанавливаемого элемента выбирается в полтора – два раза больше расчетного значения. Подходит 910 Ом с рассеиванием 0,05 Вт.

Особенности маркировки проволочных резисторов

Правила, принятые по цветной маркировке резисторов, распространяются на все их типы, в том числе на проволочные варианты исполнения.

В данном случае, есть только несколько отличительных признаков, которые нужно учитывать:

  1. 1 полоса, которая шире других и обычно белого цвета, не является частью маркировки, а обозначает только тип резистора.
  2. Десятичные показатели более 4 не могут быть применены при маркировке.
  3. Последняя полоса может указывать на особые свойства, к примеру, огнестойкость.

Таблица, которая используется в этом случае, несколько отличается. Отличие заключается в величине множителя.

Проверка элемента на плате без выпаивания

Поиск неисправного элемента обычно начинают с полупроводниковых приборов — это транзисторы, диоды, тиристоры, оптроны и т. д., так как они менее надежны, чем резисторы, проверку мультиметром которых проводят последними. Перед тем как проверить резистор мультиметром проводят его визуальный осмотр. Если на корпусе элемента образовалось почернение или потемнение, то это говорит о том, что сопротивление перегревалось из-за тока превышающего мощность резистора. Все номиналы резисторов имеют ряд мощностей от 0,125 Вт до нескольких десятков и даже сотен Вт. Следовательно, сопротивление одного номинала и разной мощности, рассчитаны на разные рабочие токи.

Если сопротивление с почерневшим корпусом, тогда нужно неисправность искать в соседних компонентах платы, которые стали виновником перегрузки резистора

Также перед проверкой мультиметром пинцетом осторожно покачивают вывода элемента. Если вывод шатается, то это говорит об их обрыве. Такое сопротивление требует замены

Для правильной оценки величины сопротивления мультиметром, его батарейки не должны быть разряжены. Чтобы оценить их пригодность, достаточно выставить режим звуковой прозвонки и замкнуть щупы тестера. Если батарейки в норме, звуковая сигнализация будет достаточно громкой

Такое сопротивление требует замены. Для правильной оценки величины сопротивления мультиметром, его батарейки не должны быть разряжены. Чтобы оценить их пригодность, достаточно выставить режим звуковой прозвонки и замкнуть щупы тестера. Если батарейки в норме, звуковая сигнализация будет достаточно громкой.

Перед проверкой величины сопротивления компонента, нужно выставить необходимые пределы сопротивления на приборе которым будут проводиться измерения, и замкнуть щупы. На дисплее должен высветиться ноль. Если измерение проводится в режиме Ω (Ом), тогда дисплей покажет сопротивление шнуров прибора, которое нужно вычесть из показаний при измерении сопротивления элемента. Для достоверности измерений, не нужно касаться металлических концов щупов руками.

Перед тем как проверить резистор мультиметром, вывода сопротивления очищают от окиси. При проверке учитывают также процент допуска номинала сопротивления. Например, вы тестируете резистор 1 Ком с допуском ±10%, при исправном элементе дисплей должен отобразить значение 0,9 Ком – 1,1 Ком. При других значениях сопротивления можно считать, что данный элемент неисправен. Если резистор находится в составе электрической цепи на плате, тогда один его конец нужно отсоединить или отпаять, т. к. компоненты электрической схемы вносят значительные искажения в измерения.

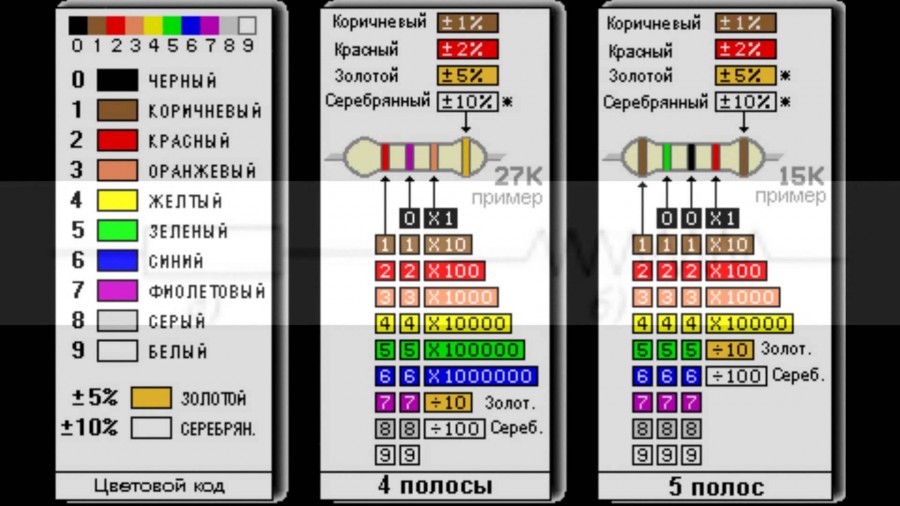

Таблица номиналов сопротивлений по цветным полосам

Также перед тестированием любых компонентов электронной платы, в том числе и резисторов, нужно отключать напряжение питания, если только вы не измеряете режим работы компонентов электронной схемы на печатной плате. Все вышесказанное относится и к проволочным сопротивлениям и резисторам поверхностного монтажа SMD. Ниже представлена таблица кодов для высокоточных резисторов:

Таблица кодов для высокоточных резисторов.

Проверить величину сопротивления резистора на плате, не выпаивая, не получится, так как другие элементы схемы имеют свое сопротивление и исказят показания. Поэтому при измерении необходимо отпаивать один вывод элемента. Это касается и SMD резисторов. Однако если нет возможности отпаять вывод без повреждения контактной площадки, можно аккуратно острым ножом обрезать дорожку печатной платы в нескольких миллиметрах от вывода элемента. После проверки мультиметром обрезанную дорожку запаивают.

Этим методом пользуются при тестировании без выводных SMD резисторов. Один конец этих элементов не отпаяешь, чтобы полностью снять их с платы нужно иметь два паяльника или специальный фен для пайки. Для проверки переменного резистор мультиметром, его полностью выпаривают из платы. Тестируют переменный резистор (потенциометр) между постоянным и переменным (ползунком) выводами. Плавно перемещая средний вывод, наблюдают за показаниями прибора. При исправном переменном потенциометре показания меняются плавно, без бросков и разрывов. Затем те же замеры проводят между другим постоянным выводом и ползунком. Переменные потенциометры удобно проверять на стрелочном тестере, прослеживая за плавным перемещением стрелки прибора.

Проверка сопротивления

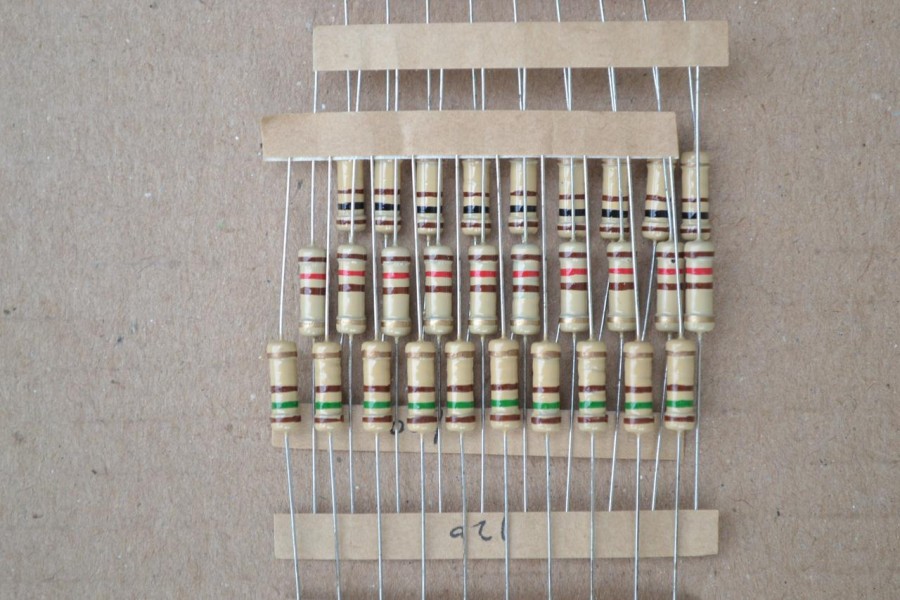

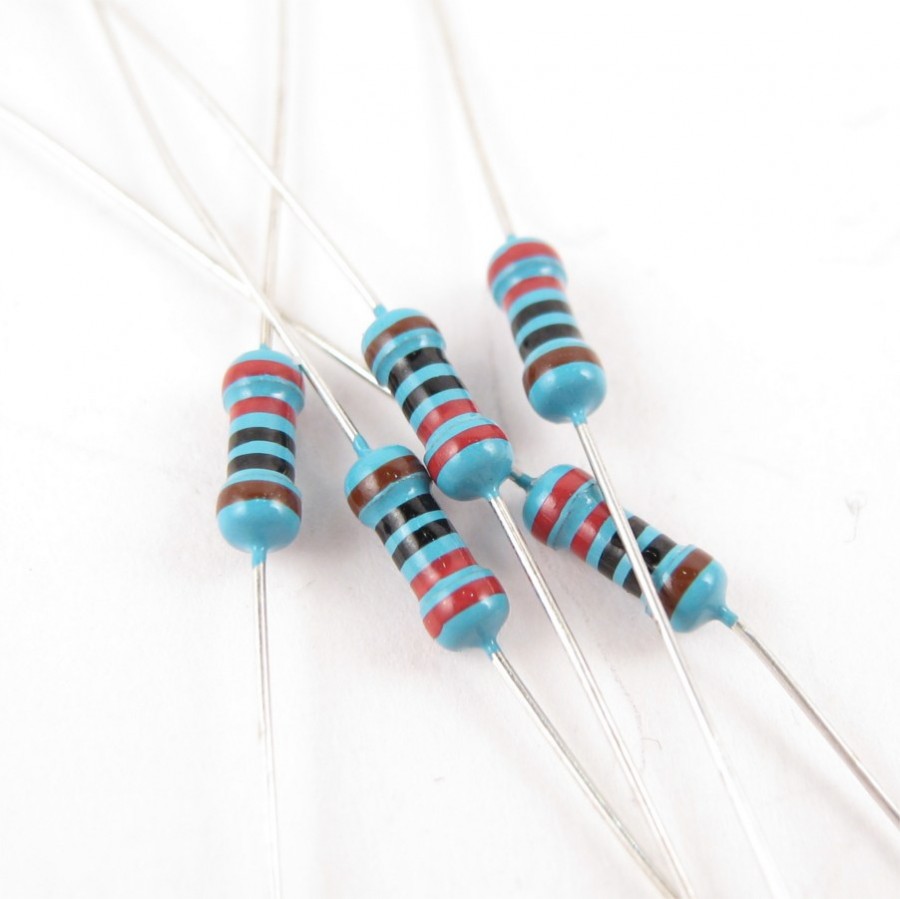

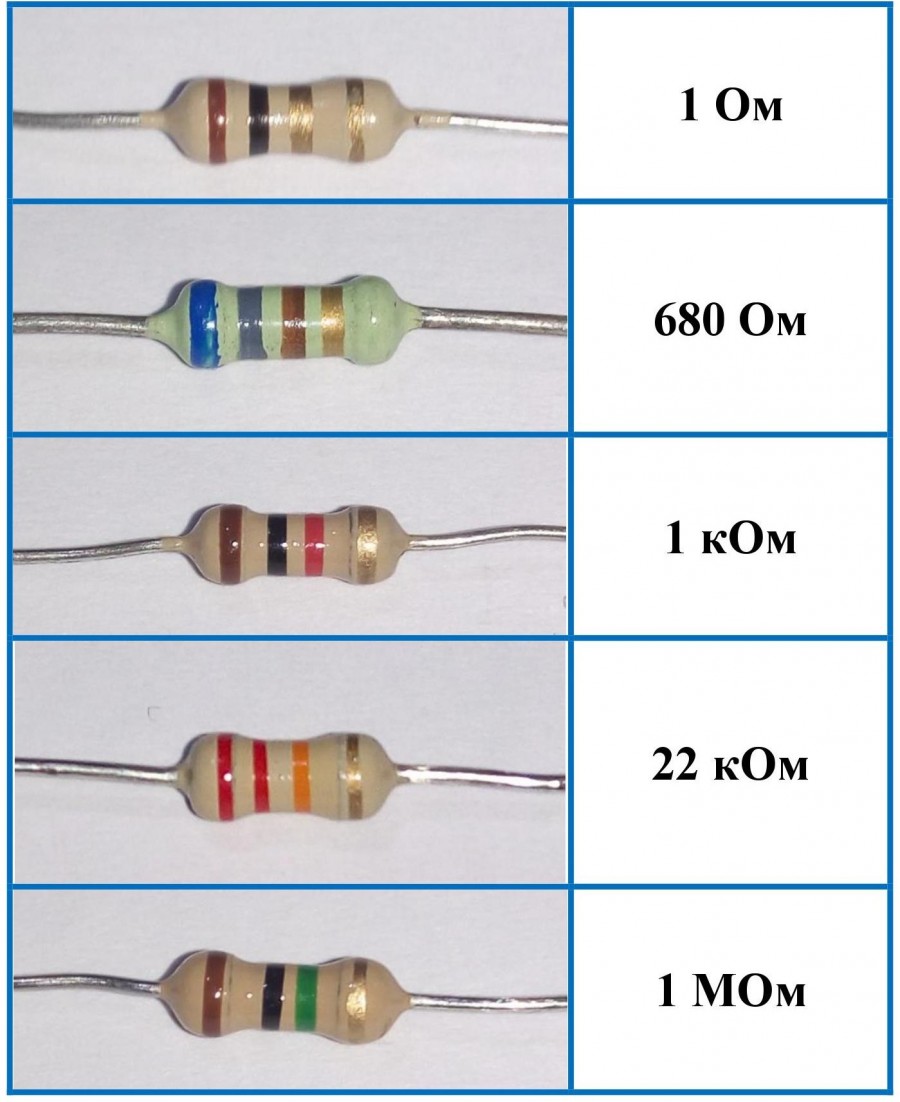

Количество и назначение цветных полосок на резисторе

К основным характеристикам резистора относятся:

  • мощность (в ваттах);
  • номинальное сопротивление (в омах);
  • точность (разброс от номинального значения в процентах);
  • температурный коэффициент сопротивления — относительное изменение сопротивления при изменении температуры (измеряется в ppm/°С – насколько миллионных долей (part per million) от номинала изменится сопротивление резистора при изменении температуры на 1 градус Цельсия).

Первый параметр в списке определяется габаритами элемента. Чем больше размер, тем большую тепловую мощность он может рассеять во время работы. Остальные характеристики маркируются цветными кольцевыми полосами, расположенными вдоль корпуса.

Большую часть обозначения занимает номинальное сопротивление прибора – оно состоит из двух или трех колец, означающих цифры и одной полоски, означающий множитель, на который надо умножить первое значение. А всего на резистор может быть нанесено от 3 до 6 полос:

  • три полосы наносятся на резистроры, имеющие погрешность до 20 % (наименее точные) – два кольца обозначают цифры номинала, а третье дает информацию о множителе (точность в данном случае не обозначается);
  • четыре кольца – все, как в предыдущем варианте, но требования к погрешности жёстче – от 10% и меньше (в большинстве случаев четыре полосы имеют сопротивления класса точности ±10 % и ±5 %);
  • пять полосок – как и в случае четырех, но цифры номинала обозначаются тремя кольцами, далее десятичный множитель и полоса разброса (2,5 % и менее);
  • шесть колец имеют высокоточные резисторы, предназначенные для работы в сложных условиях, в дополнение к предыдущему варианту имеют дополнительную полоску, означающую температурный коэффициент сопротивления.

Значащие цифры

Значащие цифры показывают номинал резистора без учета множителя. Например, у прибора с сопротивлением 10 Ом, 100 Ом, 1 кОм, 10 кОм и т.д. первые два знакоместа будут одинакового цвета – коричневого, потом чёрного. У более точных элементов, зачастую имеющих дробный номинал (например, 10,2 Ом), для этой категории используют три цифры (три полосы).

Виды кодирования параметров с использованием цветных колец

Номинальная мощность резисторов может варьироваться от менее одной десятой ватта до многих сотен ватт в зависимости от его размера, конструкции и рабочей температуры окружающей среды. Максимальная резистивная мощность большинства резисторов дана для температуры окружающей среды +70 o C или ниже.

Электрическая мощность – это скорость, с которой энергия используется или потребляется (преобразуется в тепло). Стандартной единицей электрической мощности является ватт , символ W, а номинальная мощность резисторов также указывается в ваттах. Как и в случае других электрических величин, к слову «Ватт» добавляются префиксы при выражении очень больших или очень малых величин мощности резистора. Некоторые из наиболее распространенных из них:

Единицы электропитания

Единица измерения Символ Ценность Сокращение
милливатт мВт 1/1000 Вт 10 -3 Вт
киловатт кВт 1000 Вт 10 3 Вт
мегаватт МВт 1 000 000 Вт 10 6 Вт

Мощность резистора (P)

Из закона Ома мы знаем, что когда ток протекает через сопротивление, на него падает напряжение, создавая продукт, связанный с мощностью. Обычно за стандарт для сравнения берут Е24 резисторы, резистор R1 используется куда реже.

Другими словами, если сопротивление подвергается воздействию напряжения или оно проводит ток, то оно всегда будет потреблять электроэнергию, и мы можем наложить эти три величины мощности, напряжения и тока в треугольник, называемый силовым треугольником, с мощностью , который будет рассеиваться в виде тепла в резисторе сверху, с потребляемым током и напряжением на нем внизу, как показано. Ряд сопротивлений резисторов рассмотрим ниже.

Стандартное обозначение резисторов. Маркировка резисторов по мощности.

Ряд резисторов Е24 маркируется так:

Цифровые маркировки

Цифровые маркировки содержат показатель (N) множителя (10 N) в качестве последней цифры, остальные две или три — мантисса сопротивления.

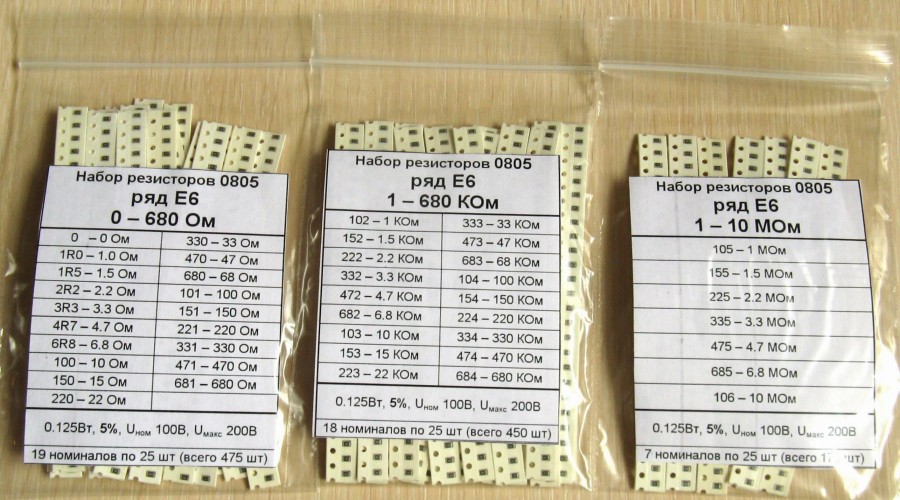

Номинал пассивных компонентов для поверхностного монтажа маркируется по определенным стандартам и не соответствует напрямую цифрам, нанесенным на корпус. Статья знакомит с этими стандартами и поможет Вам избежать ошибок при замене чип-компонентов.

Основой производства современных средств радиоэлектронной и вычислительной техники является технология поверхностного монтажа или SMT-технология (SMT — Surface Mount Technology). Эту технологию отличает высокая автоматизация монтажа печатных плат. Специально для SMT технологии были разработаны серии миниатюрных безвыводных электронных компонентов, которые еще называют SMD (Surface Mount Devices) компонентами или чип-компонентами. Размеры чип-компонентов стандартизованы во всем мире, как и способы их маркировки.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЧИП-РЕЗИСТОРОВ На рис.1 представлен внешний вид чип-резисторов, а в таблицах 1,2 приведены их геометрические размеры и основные технические данные. Типоразмеры SMD резисторов обозначаются четырехзначным числом по стандарту IEA. Обозначения самих же SMD резисторов некоторых зарубежных производителей приведены в табл.3. В нашей стране чип-резисторы также производятся (серия Р1-12).

МАРКИРОВКА ЧИП-РЕЗИСТОРОВ Для маркировки чип-резисторов применяется несколько способов. Способ маркировки зависит от типоразмера резистора и допуска.

Резисторы типоразмера 0402 не маркируются.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу (то есть номинал резистора без множителя), а последняя — показатель степени по основанию 10 для определения множителя.

При необходимости к значащим цифрам может добавляться буква R для обозначения десятичной точки. Например, маркировка 563 означает, что резистор имеет номинал 56х103 Ом = 56 кОм.

Обозначение 220 означает, что номинал резистора равен 22 Ома.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах.

Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750х10 Ом = 7,5 кОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 (таблица 4) двумя цифрами и одной буквой.

Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = 12,4 кОм. Литература — Журнал «Ремонт электронной техники» 2 1999:::

Самым распространённым и очень широко применяемым в электронике элементом. является резистор. Это элемент, создающий сопротивление

электрическому току. Номинальные значения зависят от класса точности. Он указывает на отклонение, от номинала, которое допускается техническими условиями. Имеются три класса точности:

  • 5 %-ный ряд;
  • 10 %-ный;
  • 20 %- ный.

Например, если взять резистор I класса с номинальным значением сопротивления 100 кОм, то его натуральная величина находится в пределах от 95 до 105 кОм. У такого же компонента III класса точности величина будет лежать в 20%ном интервале, и равняться 80 или 120 кОм. Кто хорошо знаком с электротехникой, может вспомнить, что существуют прецизионные резисторы с 1%ным допуском.

Термин SMD резистор появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип резисторы, как их ещё называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты

, чем их проволочные аналоги. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств. В связи с тем, что имеют место небольшие размеры элементов, достигается высокая плотность монтажа

Основное преимущество таких элементов — это отсутствие гибких выводов, что позволяет не сверлить отверстия в печатной плате. Вместо них используются контактные площадки.

Цифро-буквенная маркировка резисторов

На резисторах времен СССР нанесены цифры и буквы, по которым можно определить характеристики данного элемента. Стоит две или три цифры и латинская буква. Цифры — это номинал, буква — множитель. С цифрами все более-менее понятно, а вот какой букве какой множитель соответствует, надо запомнить или иметь под рукой таблицу.

Таблица расшифровки буквенных обозначений в маркировке резисторов старого образца

Если стоит только цифра без буквы, цифры обозначают сопротивление в Омах, а допуск равен 20%. То есть, если написано просто 33, значит перед вами резистор на 33 Ом с допуском 20%.

Примеры расшифровки цифро-буквенной кодировки резисторов

Примеры расшифровки кодов на резисторах:

  • 3R9J — сопротивление на 3,9 Ом с допуском 5%. Буква R означает, что умножать надо не единицу, то есть множитель, по сути, отсутствует. Так как стоит буква между двух цифр, то она показывает еще место запятой. Вот и получаем, номинал 3,9 Ом. С допуском просто — в соответствующем столбике находим нужную букву и смотрим допустимые отклонения.
  • 215RG — сопротивление 215 Ом с допуском 2%. Буква R стоит после трех цифр, значит их надо умножить на 1.
  • 1K0J — резистор на 1 кОм с допуском 5%. Буква K обозначает множитель 10³. Это значит, что цифру, которая стоит перед ней надо умножить на 1000. Намного проще перед обозначением поставить букву «К». В результате получаем кОм, что читается как «кило Ом».

  • 12K4F — 12,4 кОм с допуском 1%. Так как стоит буква K, цифру надо умножать на 1000 (10³), но она стоит между цифрами, значит — обозначает запятую. Получаем 12,4 кОм.
  • 10KJ — 10 кОм с допуском 5%. Множитель 10³ (1000) стоит после цифры 10, так что это 10 кОм.
  • M10J — буква M обозначает множитель 106 или 1 000 000. Так как M стоит перед цифрой 10, перед ней должна стоять запятая. Итого получаем, 0,10 * 1 000 000 = 100 000 Ом или 100 кОм. Можно еще написать 0,1 МОм, но этот вариант используется редко.
  • 2M2K — резистор 2,2 МОм с допуском 10%. Множитель стоит между двумя цифрами, обозначая положение запятой. Получаем число 2,2. Буква М обозначает что это число надо умножить на 1 000 000 (106) что обычно обозначается как МОм. Вот и получаем 2,2 мОм.
  • 6G8M — резистор 6,8 ГОм.
  • 1T0M — 1 ТОм.

Как вы уже, наверное, поняли, можно не имея таблицы вместо латинских букв ставить соответствующие им русские. Так намного проще. Единственное что надо запомнить, что буква R или E — множитель «1». Та же ситуация, если не стоит никаких букв, а только цифры. Номинал указан в Омах. Если усвоите это правило, маркировка резисторов советского периода освоится легко.
