Изготовление электромагнитов
Электромагниты производятся с помощью обмотки проволоки вокруг металлического сердечника. Меняя размеры сердечника и длину проволоки меняют мощность поля, количество употребляемого электричества и размеры устройства.
Выплавка
Оператор загружает в электрическую вакуумную печь все компоненты будущего магнита. После проверки оборудования и соответствия количества материала, печь закрывают. С помощью насоса из камеры откачивают весь воздух и запускают процесс плавки.
Воздух из камеры извлекают для того, чтобы предотвратить окисление железа и возможную потерю мощности полей. Расплавленная смесь самостоятельно выливается в форму, а оператор ожидает ее полного остывания. В результате получается брикет, уже имеющий магнитные свойства.
Измельчение
В результате первичного дробления брикета, получают крупные частицы, размером в мелкую щебенку. После вторичного дробления образуется порошок с размером частиц в несколько микронов. Это необходимо, чтобы на следующем этапе, правильно выставить магнитные поля.
Прессование
Порошок загружают в специальный аппарат, где под воздействием магнитного поля и механического давления его прессуют в брикеты, требуемых размеров и форм. Во время воздействия магнитного поля, намагниченные частицы внутри порошка направляются в одну сторону.
Готовые брикеты пакуют в герметичные пакеты и выкачивают изнутри воздух. Это необходимо, чтобы предотвратить окисление металла и потери магнитных свойств.
Спекание
Брикет помещают в специальную печь, из которой удаляют воздух и под воздействием высокой температуры спекают все компоненты в единый магнит. Изделие приобретает высокую прочность и увеличивает мощность магнитных полей.
Завершение производства
Магниты могут дополнительно нарезать, шлифовать и покрывать защитным слоем. Готовые изделия проходят контроль качества, упаковываются и отправляются заказчику.
Технология производства магнитов заключается в смешивании нескольких компонентов и получении изделия, издающего магнитное поле. В зависимости от состава и пропорций, в каждом отдельном случае процесс будет немного отличаться. Готовые изделия будут использоваться в разных сферах нашей жизни, начиная от крупных электродвигателей и заканчивая сувенирами на холодильник.
Видео
https://youtube.com/watch?v=V46I2RrX_uE
https://youtube.com/watch?v=W-j4sSmrvcs
https://www.magnetik.com.ua/izgotovlenie-magnitov.html
Ace Frehley с хамбакерами Dimarzio Super Distortion
Керамика — ферритовые магниты этого типа делаются из химической смеси керамики и оксида железа. Существует миф, что керамические магниты — это дешевая версия альнико. Цитируя известного гуру звукоснимателей Билла Лоуренса, “бывают паршивые резкие альнико датчики и очень мягкие керамические. А бывает и наоборот!”
Керамические магниты очень популярны. Их применяют в не только в гитарных звукоснимателях, но и в акустических системах, в домашних аудио-системах. Там почти везде стоят керамические магниты.
На звучании звукоснимателей это сказывается следующим образом. Более мощная атака, более чистый звук, часто с компрессированным характером. Именно поэтому керамические магниты используются в хамбакерах, которые по своей природе имеют большее сопротивление и звучат более тускло. Впервые я услышал керамический магнит, когда установил на свою первую гитару звукосниматель Dimarzio Super Distortion. Этот датчик, уже ставший легендой, имеет сопротивление примерно 13 КОм, ярок выраженную середину и кусачий характер звука в целом. Если вы любите классический рок, скорее всего вы слышали на ваших любимых записях, начиная аж с 1972 года, когда он был выпущен. Этот датчик активно использовали Jimmy Page, Ace Frehley и тысячи других музыкантов. Это был один из первых звукоснимателей, который можно было купить отдельно от гитары и установить в качестве замены. Лично для меня — это один из любимых хамбакеров для бриджа. Очень хорошо добавляет атаки и яркости при игре.
Что касается сингловых датчиков, изучив предложение, вы поймёте, что на рынке доминирует Alnico V. Хотя, например, у компании G&L есть очень удачная керамическая альтернатива — их звукосниматели MFD (Magnetic Field Design). Преимущество их в том, что высоту каждого магнита можно регулировать. Это невозможно сделать с датчиками винтажного дизайна, где высота магнитов установлена по умолчанию. Они звучат очень чисто, а уровень шума очень низкий, что совсем не похоже на сингловые датчики. Лично я был очень впечатлён гитарой G&L ASAT. Очень резвая палка!
Виды магнитов
Что является источником магнитного поля
Постоянные магниты разделяют на 2 вида:
- естественные;
- искусственные.
Естественные
В природе естественный постоянный магнит – это ископаемое в виде обломка железняка. Магнитная порода (магнетит) в каждом народе имеет своё название. Но в каждом наименовании присутствует такое понятие, как «любящий», «притягивающий металл». Название Магнитогорск означает расположение города рядом с горными залежами естественного магнетита. В течение многих десятков лет здесь велась активная добыча магнитной руды. На сегодня от Магнитной горы ничего не осталось. Это была разработка и добыча естественного магнетита.
Пока человечеством не был достигнут должный уровень научно-технического прогресса, естественные постоянные магниты служили для разных забав и фокусов.
Искусственные
Искусственные ПМ получают путём наведения внешнего магнитного поля на различные металлы и их сплавы. Было замечено, что одни материалы сохраняют приобретённое поле в течение длительного времени – их называют твёрдыми магнитами. Быстро теряющие свойства постоянных магнитов материалы носят называние мягких магнитов.
В условиях заводского производства применяют сложные металлические сплавы. В структуру сплава «магнико» входят железо, никель и кобальт. В состав сплава «альнико» вместо железа включают алюминий.
Изделия из этих сплавов взаимодействуют с мощными электромагнитными полями. В результате получают достаточно мощные ПМ.
Виды и формы ПМ
Магнитная твердость и мягкость
Явление гистерезиса сильно влияет на магнитные свойства материалов. Вещества, у которых на графике гистерезиса петля расширена, требующие для размагничивания значительной коэрцитивной силы, называют магнитотвердыми, материалы с узкой петлей, гораздо легче поддающиеся размагничиванию – магнитомягкими.
В переменных полях магнитный гистерезис проявляется особенно ярко. Он всегда сопровождается выделением тепла. Кроме того, в переменном магнитном поле в магнетике возникают вихревые индукционные токи, выделяющие особенно много тепла.
Многие ферромагнетики и ферримагнетики применяются в оборудовании, функционирующем на переменном токе (например, сердечники электромагнитов) и при работе все время перемагничиваются. Для того чтобы уменьшить энергопотери на гистерезис и динамические потери на вихревые токи, в таком оборудовании применяют магнитомягкие материалы, такие как чистое железо, ферриты, электротехнические стали, сплавы (например, пермаллой). Есть и другие способы минимизировать потери энергии.
Магнитотвердые вещества, напротив, используются в оборудовании, работающем на постоянном магнитном поле. Они значительно дольше сохраняют остаточную намагниченность, но их труднее намагнитить до насыщения. Многие из них в настоящее время представляют собой композиты разных типов, например, металлокерамические или неодимовые магниты.
Магнитное поле
Магнитное поле — одна из форм электромагнитного поля.
Магнитное поле создается движущимися электрическими зарядами и спиновыми магнитными моментами атомных носителей магнетизма (электронов, протонов и др.). Полное описание электрических и магнитных полей и их взаимосвязь дают Максвелла уравнения.
Магнитное поле, силовое поле, действующее на движущиеся электрические заряды и на тела, обладающие магнитным моментом, независимо от состояния их движения. Магнитное поле характеризуется вектором магнитной индукции В, который определяет: силу, действующую в данной точке поля на движущийся электрический заряд (Лоренца сила); действие магнитного поля на тела, имеющие магнитный момент, а также другие свойства магнитного поля.
Впервые термин «Магнитное поле» ввёл в 1845 году английский физик, основоположник учения об электромагнитном поле Майкл Фарадей, считавший, что как электрические так и магнитные взаимодействия осуществляются посредством единого материального поля. Классическая теория электромагнитного поля была создана Джеймсом Клерком Максвеллом (1873 год), квантовая теория — в 20-х годах 20 века (Квантовая теория поля).
Источниками макроскопического магнитного поля являются намагниченные тела, проводники с током и движущиеся электрически заряженные тела. Природа этих источников едина: магнитное поле возникает в результате движения заряженных микрочастиц (электронов, протонов, ионов), а также благодаря наличию у микрочастиц собственного (спинового) магнитного момента.
Магнитные поля в природе
Магнитные поля в природе чрезвычайно разнообразны как по своим масштабам, так и по вызываемым ими эффектам.
Магнитное поле Земли, образующее земную магнитосферу, простирается до расстояния в 70-80 тысяч км в направлении на Солнце и на многие миллионы км в противоположном направлении. У поверхности Земли поле равно в среднем 0,5 гс, на границе магнитосферы ~ 10-3 гс. Геомагнитное поле экранирует поверхность Земли и биосферу от потока заряженных частиц солнечного ветра и частично космических лучей.
Влияние самого геомагнитного поля на жизнедеятельность организмов изучает магнитобиология. В околоземном пространстве магнитное поле образует магнитную ловушку для заряженных частиц высоких энергий — радиационный пояс Земли. Содержащиеся в радиационном поясе частицы представляют значительную опасность при полётах в космос. Происхождение магнитного поля Земли связывают с конвективными движениями проводящего жидкого вещества в земном ядре (Земной магнетизм).
Непосредственные измерения при помощи космических аппаратов показали, что ближайшие к Земле космические тела — Луна, планеты Венера и Марс не имеют собственного магнитного поля, подобного земному. Из других планет Солнечной системы лишь Юпитер и, по-видимому, Сатурн обладают собственными магнитными полями, достаточными для создания планетарных магнитных ловушек.
На Юпитере обнаружены магнитные поля до 10 гс и ряд характерных явлений (магнитные бури, синхротронное радиоизлучение и другие), указывающих на значительную роль магнитных полей в планетарных процессах.
Определение и основные признаки постоянного магнита
Постоянным магнитом называют твердый предмет, способный долгое время сохранять состояние намагниченности. Состояние намагниченности означает наличие магнитного поля, которое воздействует (притягивает) на металлические предметы.
Постоянные магниты могут быть естественного происхождения (магнетит) и искусственными, которые изготавливают из железа, стали, никеля, кобальта и других, более редких металлов. Искусственные магниты получают с помощью намагничивания заготовок в сильном магнитном поле. Эти магниты могут иметь разную форму и размеры.

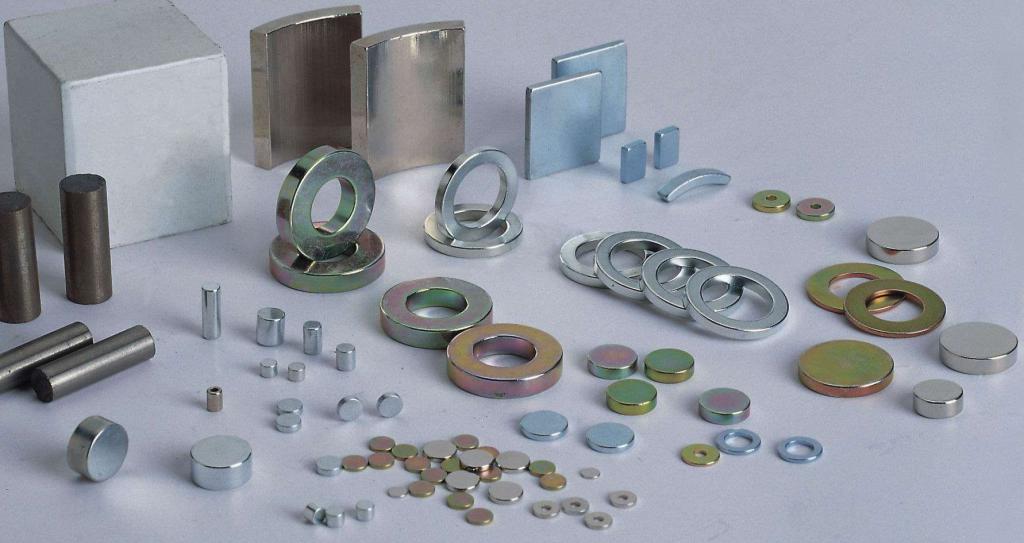

Рис. 1. Постоянные магниты разной формы. Полосовые и дуговые магниты
Основным признаком постоянного магнита является наличие двух магнитных полюсов: южный — S, и северный — N. Магнитные линии направлены снаружи постоянного магнита от северного полюса к южному, а внутри магнита от южного к северному.
Как устроены магнитные цепи?
Магнитную цепь, на самом деле, не так сложно представить, как может показаться человеку, который о них впервые слышит. Обычно магнитные цепи представляют из себя некоторые фигуры из ферромагнитного сердечника с источником или несколькими источниками ПОтока. Пожалуй, один из самых простых примеров с одним источником, который можно взять на вооружение, проиллюстрирован ниже:
Перед продолжением обусловимся, что среди электротехников сердечник называют магнитопроводом. Часть магнитопровода, на которой отсутствуют обмотки и которая служит для замыкания магнитной цепи, называется «ярмо».
Начнем с тороидального сердечника. Такой тороидальный сердечник может служить формой для катушки, как бы странно это не звучало. Но что за катушка? Ну, первое что приходит в голову — провод, образующий витки. Хорошо, но какого его предназначение? Вернемся к электрическим цепям и вспомним, что существуют источники тока / напряжения, так называемые активные элементы. Так вот, в магнитных цепях роль источника выполняют катушки с током, накрученные на основной элемент магнитной цепи — ферромагнитный магнитопровод.
Вспомним теперь про ферромагнитные материалы. Почему именно они? Дело в том, что благодаря высокому значению магнитной проницаемости, что сигнализирует о хорошей намагниченности ферромагнетика, силовые линии магнитного поля практически не выходят за пределы сердечника, либо не выходят вовсе. Однако это будет справедливо лишь тогда, когда наш сердечник замкнутый, либо имеет небольшие зазоры. То есть, ферромагнетики обладают сильно выраженными магнитными свойствами, когда как у парамагнетиков и диамагнетиков они значительно слабее, что можно наблюдать на следующем графике зависимости намагниченности от напряженности магнитного поля:
Вещества, которые входят в конструкцию магнитопровода, могут обладать не только сильномагнитными свойствами, но также и слабомагнитными. Однако мы рассматриваем сердечник из ферромагнитного материала.
Ещё из школьного курса мы представляем себе картину с линиями магнитной индукции соленоида, мы можем визуально представить его поле и понимаем, что концентрация силовых линий, их насыщенность, наибольшая в центре рассматриваемого соленоида
Тут очень важно вспомнить правило буравчика, чтобы правильно указать направление силовых линий
Отсюда становится ясно, что катушки-источники порождают магнитное поле, а следовательно и поток линий магнитной индукции. Такие линии будут циркулировать по нашему сердечнику, словно повторяя его форму
Именно поэтому нам важно условие замкнутости сердечника и материал, из которого он сделан. Положим, что наш воображаемый сердечник замкнут
Из этого следует, что и силовые линии замкнуты, а следовательно выполняется теорема Гаусса для магнитного поля, которая гласит: поток линий магнитной индукции через замкнутую поверхность равен нулю. Стоит учесть, что поток адаптируется под площадь сечения.*
Ну и в конечном счете ферромагнитный сердечник поток куда-то передает! Аналогичным образом замкнутый проводник позволяет передать электрический ток.
Отлично! Мы разобрались с тем, что такое магнитные цепи и даже вспомнили про теорему Гаусса и ферромагнетики. Теперь поговорим о том, какие следствия вытекают из теоремы Гаусса и возможности пренебрежения полем вне сердечника и в зазорах.
1] Магнитные потоки Ф1 и Ф2 через произвольные сечения будут равны между собой.
2] В узле (разветвлении) сердечника алгебраическая сумма потоков (с учетом их направлений) будет равна нулю… Мне одному это что-то напоминает?
То есть мы окончательно сформулировали, что замкнутая (или почти замкнутая) система из ферромагнитных сердечников может рассматриваться как проводящая цепь. В нашем случае — магнитная.
Сила Лоренца
Сила Лоренца – сила, действующая на движущуюся заряженную частицу со стороны магнитного поля.
Формула для нахождения силы Лоренца:
где \( q \) – заряд частицы, \( v \) – скорость частицы, \( B \) – модуль вектора магнитной индукции, \( \alpha \) – угол между вектором скорости частицы и вектором магнитной индукции.
Направление силы Лоренца определяют по правилу левой руки: если ладонь левой руки расположить так, чтобы перпендикулярная к проводнику составляющая вектора магнитной индукции \( B_\perp \) входила в ладонь, а четыре вытянутых пальца указывали направление скорости положительно заряженной частицы, то отогнутый на 90° большой палец покажет направление силы Лоренца.
Если заряд частицы отрицательный, то направление силы изменяется на противоположное.
Важно!
Если вектор скорости сонаправлен с вектором магнитной индукции, то частица движется равномерно и прямолинейно. В однородном магнитном поле сила Лоренца искривляет траекторию движения частицы
В однородном магнитном поле сила Лоренца искривляет траекторию движения частицы.
Если вектор скорости перпендикулярен вектору магнитной индукции, то частица движется по окружности, радиус которой равен:
где \( m \) – масса частицы, \( v \) – скорость частицы, \( B \) – модуль вектора магнитной индукции, \( q \) – заряд частицы.
В этом случае сила Лоренца играет роль центростремительной и ее работа равна нулю. Период (частота) обращения частицы не зависит от радиуса окружности и скорости частицы. Формула для вычисления периода обращения частицы:
Угловая скорость движения заряженной частицы:
Важно!
Сила Лоренца не меняет кинетическую энергию частицы и модуль ее скорости. Под действием силы Лоренца изменяется направление скорости частицы
Если вектор скорости направлен под углом \( \alpha \) (0° < \( \alpha \) < 90°) к вектору магнитной индукции, то частица движется по винтовой линии.
В этом случае вектор скорости частицы можно представить как сумму двух векторов скорости, один из которых, \( \vec{v}_2 \), параллелен вектору \( \vec{B} \), а другой, \( \vec{v}_1 \), – перпендикулярен ему. Вектор \( \vec{v}_1 \) не меняется ни по модулю, ни по направлению. Вектор \( \vec{v}_2 \) меняется по направлению. Сила Лоренца будет сообщать движущейся частице ускорение, перпендикулярное вектору скорости \( \vec{v}_1 \). Частица будет двигаться по окружности. Период обращения частицы по окружности – \( T \).
Таким образом, на равномерное движение вдоль линии индукции будет накладываться движение по окружности в плоскости, перпендикулярной вектору \( \vec{B} \). Частица движется по винтовой линии с шагом \( h=v_2T \).
Важно!
Если частица движется в электрическом и магнитном полях, то полная сила Лоренца равна:
Особенности движения заряженной частицы в магнитном поле используются в масс-спектрометрах – устройствах для измерения масс заряженных частиц; ускорителях частиц; для термоизоляции плазмы в установках «Токамак».
Алгоритм решения задач о действии магнитного (и электрического) поля на заряженные частицы:
- сделать чертеж, указать на нем силовые линии магнитного (и электрического) поля, нарисовать вектор начальной скорости частицы и отметить знак ее заряда;
- изобразить силы, действующие на заряженную частицу;
- определить вид траектории частицы;
- разложить силы, действующие на заряженную частицу, вдоль направления магнитного поля и по направлению, ему перпендикулярному;
- составить основное уравнение динамики материальной точки по каждому из направлений разложения сил;
- выразить силы через величины, от которых они зависят;
- решить полученную систему уравнений относительно неизвестной величины;
- решение проверить.
Еще немного об использовании магнитных материалов
Современные высокотехнологичные производства требуют применения магнитов, изготовляемых из конструкционных, в том числе композитных материалов с заданными магнитными свойствами веществ. Таковы, например, магнитные нанокомпозиты ферромагнетик-сверхпроводник или ферромагнетик-парамагнетик, используемые в спинтронике, или магнитополимеры – гели, эластомеры, латексы, феррожидкости, находящие самое широкое применение.
Различные магнитные сплавы тоже чрезвычайно востребованы. Сплав неодим-железо-бор характеризуется высокой устойчивостью к размагничиванию и мощностью: упомянутые выше неодимовые магниты, являясь наиболее мощными на сегодняшний день постоянными магнитами, применяются в самых разных отраслях, несмотря на наличие некоторых недостатков, таких как хрупкость. Их используют в магнитно-резонансных томографах, ветрогенераторах, при очистке технических жидкостей и подъеме тяжелых грузов.
Очень интересны перспективы использования антиферромагнетиков в низкотемпературных наноструктурах для изготовления ячеек памяти, позволяющих существенно увеличивать плотность записи без нарушения состояния соседних битов.
Надо полагать, что применение магнитных свойств веществ с заданными характеристиками будет все более расширяться и обеспечит серьезные технологические прорывы в разных областях.
Магнит в Новое время и наши дни
Настоящий прорыв произошёл в 1820 году. Как всякие великие открытия, и это произошло случайно. Просто преподаватель в университете, Ганс Христиан Эрстед, на лекции решил продемонстрировать студентам, что между электричеством и магнитом нет никакой связи, они не влияют друг на друга. Для этого физик включил электрический ток рядом с магнитной стрелкой. Велик же был его шок, когда стрелка отклонилась! Это позволило открыть связь электричества и магнитных полей. Так наука сделал огромный рывок вперёд.
Узнав об открытии Эрстеда, французский физик Андре Ампер провёл ряд опытов. Он объяснил связь электричества и магнитного поля. На основе его исследований в 1825 году английский инженер Уильям Стёрджен изобрёл первый электромагнит. Так зародилась современная электротехника. Увы, сам изобретатель умер в бедности и безвестности: слишком сложным для умов того времени было его открытие.
Опыт Эрстеда
Первый электромагнит
Простейший электромагнит своими руками
В начале XX века, опираясь на связь магнитных бурь с количеством пятен на солнце, наш соотечественник Александр Чижевский предположил, что солнечная активность влияет на живых существ и на явления социума: революции, войны, эпидемии. В то время его труд сочили абсурдным и смешным, но теперь факт такого влияния Солнца на человечество доказан.
Ныне магниты используются повсеместно, подробнее об этом мы рассказываем в статье про виды магнитов.
Оставьте комментарий или задайте вопрос!Показать комментарии
Рекомендуем статьи
История вышивки |
История логотипа |
Изготовление магнитов |
Промвышивка: вышиваем всем на радость!
Ферромагнетики
Существует небольшая группа веществ, которые благодаря особенностям структуры обладают очень высокими магнитными свойствами. Первым металлом, у которого обнаружились эти качества, было железо, и благодаря ему данная группа получила наименование ферромагнетиков.

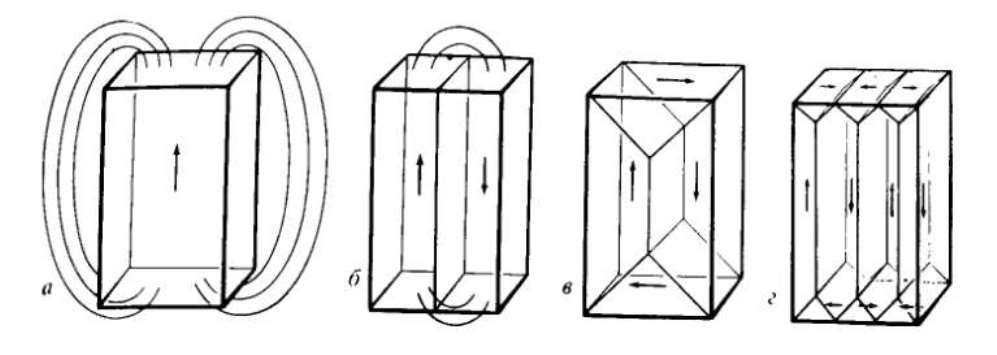

Строение ферромагнетиков характеризуется наличием особых структур – доменов. Это области, где намагниченность образуется спонтанно. Благодаря особенностям межатомного и межмолекулярного взаимодействия у ферромагнетиков устанавливается наиболее энергетически выгодное расположение атомных и электронных магнитных моментов. Они приобретают параллельную направленность по так называемым направлениям легкого намагничивания. Однако весь объем, например, кристалла железа не может приобрести однонаправленную самопроизвольную намагниченность – это повышало бы общую энергию системы. Поэтому система разбивается на участки, спонтанная намагниченность которых в ферромагнитном теле компенсирует друг друга. Так образуются домены.
Магнитная восприимчивость ферромагнетиков чрезвычайно велика, может составлять от нескольких десятков до сотен тысяч и в большой степени зависит от напряженности внешнего поля. Причина этого заключается в том, что ориентация доменов по направлению поля также оказывается энергетически выгодной. Направление вектора намагниченности части доменов обязательно совпадет с вектором напряженности поля, и энергия их будет наименьшей. Такие области разрастаются, и одновременно сокращаются невыгодно ориентированные домены. Намагниченность увеличивается, и нарастает магнитная индукция. Процесс происходит неравномерно, и график связи индукции с напряженностью внешнего поля называют кривой намагничивания ферромагнитного вещества.
При повышении температуры до некоторой пороговой величины, называемой точкой Кюри, доменное строение вследствие усиления теплового движения нарушается. В этих условиях ферромагнетик проявляет парамагнитные качества.
Помимо железа и стали, ферромагнитные свойства присущи кобальту и никелю, некоторым сплавам и редкоземельным металлам.
Состав
Неодим — это металл, который имеет магнитные порядки только ниже 19 К (-254,2 ° C; -425,5 ° F), где он развивает сложные антиферромагнитные порядки. Однако соединения неодима с переходными металлами, такими как железо, могут иметь ферромагнитный порядок с температурами Кюри намного выше комнатной, и они используются для изготовления неодимовых магнитов.
Сила неодимовых магнитов является результатом нескольких факторов. Наиболее важным является то, что тетрагональная кристаллическая структура Nd 2 Fe 14 B имеет исключительно высокую одноосную магнитокристаллическую анизотропию ( H A ≈ 7 Тл — напряженность магнитного поля H в единицах А / м в зависимости от магнитного момента в А · м 2 ). Это означает, что кристалл материала предпочтительно намагничивается вдоль определенной оси кристалла, но очень трудно намагничивать в других направлениях. Как и другие магниты, сплав неодимового магнита состоит из микрокристаллических зерен, которые выровнены в мощном магнитном поле во время производства, поэтому все их магнитные оси направлены в одном направлении. Сопротивление кристаллической решетки изменению направления намагничивания придает соединению очень высокую коэрцитивную силу или сопротивление размагничиванию.
Атом неодима может иметь большой магнитный дипольный момент, потому что в его электронной структуре 4 неспаренных электрона, в отличие от (в среднем) 3 в железе. В магните именно неспаренные электроны, выровненные так, что их спин находится в одном направлении, создают магнитное поле. Это дает соединению Nd 2 Fe 14 B высокую намагниченность насыщения ( J s ≈ 1,6 Тл или 16 кГс ) и остаточную намагниченность, как правило, 1,3 Тл. Следовательно, поскольку максимальная плотность энергии пропорциональна Дж / с 2 , эта магнитная фаза имеет потенциал для накопления большого количества магнитной энергии ( BH max ≈ 512 кДж / м 3 или 64 ). Это значение магнитной энергии примерно в 18 раз больше, чем у «обычных» ферритовых магнитов по объему и в 12 раз по массе. Это свойство магнитной энергии выше у сплавов NdFeB, чем у самариево-кобальтовых (SmCo) магнитов, которые были первым типом редкоземельных магнитов, которые были коммерциализированы. На практике магнитные свойства неодимовых магнитов зависят от состава сплава, микроструктуры и технологии изготовления.
Кристаллическую структуру Nd 2 Fe 14 B можно описать как чередующиеся слои атомов железа и соединения неодима и бора. В диамагнитных атомов бора не вносят непосредственный вклад в магнетизм , но улучшают сцепление сильной ковалентной связи. Относительно низкое содержание редкоземельных элементов (12% по объему, 26,7% по массе) и относительное содержание неодима и железа по сравнению с самарием и кобальтом делает неодимовые магниты более дешевыми, чем самарий-кобальтовые магниты .
Характеристики постоянного магнита
- Магнитную силу характеризует остаточная магнитная индукция. Обозначается Br. Это та сила, которая остается после исчезновения внешнего МП. Измеряется в тестах (Тл) или гауссах (Гс);
- Коэрцитивность или сопротивление размагничиванию – Нс. Измеряется в А/м. Показывает, какова должна быть напряженность внешнего МП для того, чтобы размагнитить материал;
- Максимальная энергия – BHmax. Рассчитывается путем умножения остаточной магнитной силы Br и коэрцитивности Нс. Измеряется в МГсЭ (мегагауссэрстед);
- Коэффициент температуры остаточной магнитной силы – Тс of Br. Характеризует зависимость Br от температурного значения;
- Tmax – наивысшее значение температуры, при достижении которого постоянные магниты утрачивают свойства с возможностью обратного восстановления;
- Tcur – наивысшее значение температуры, когда магнитный материал безвозвратно утрачивает свойства. Этот показатель называется температурой Кюри.
Формула магнитного потока
Индивидуальные характеристики магнита изменяются в зависимости от температуры. При разных значениях температуры разные типы магнитных материалов работают по-разному.
Важно! Все постоянные магниты теряют процент магнетизма при подъеме температуры, но с разной скоростью, зависящей от их типа
Как работает постоянный магнит
Его работа связана с атомной структурой. Все ферромагнетики создают естественное, хотя и слабое, МП, благодаря электронам, окружающим ядра атомов. Эти группы атомов способны ориентироваться в едином направлении и называются магнитными доменами. Каждый домен обладает двумя полюсами: северным и южным. Когда ферромагнитный материал не намагничен, его области ориентированы в случайных направлениях, а их МП компенсируют друг друга.
Чтобы создать постоянные магниты, ферромагнетики нагреваются при очень высоких температурах и подвергаются воздействию сильного внешнего МП. Это приводит к тому, что отдельные магнитные домены внутри материала начинают ориентироваться по направлению внешнего МП до тех пор, пока все домены не выровняются, достигнув точки магнитного насыщения. Затем материал охлаждают, и выровненные домены блокируются в нужном положении. После удаления внешнего МП магнито-твердые материалы будут удерживать большую часть своих доменов, создавая постоянный магнит.
Производство постоянных магнитов
