Lm393. описание, datasheet, схема включения, аналог

Содержание

Аналоги

Аналогами LM358 можно считать микросхемы в которых указываются идентичные характеристики. К таким относятся: LM158, LM258, LM2904, LM2409. Эти микросхемы незначительно отличаются от описываемой своими тепловыми параметрами и подойдут в качестве замены для большинства проектов.

Для ее замены можно использовать: GL 358, NE 532, OP 04, OP 221, OP 290, OP 295, OPA 2237, TA7 5358-P, UPC 358C, AN 6561, CA 358E, HA 17904. Отечественные аналоги lm358: КР 1401УД5, КР 1053УД2, КР 1040УД1.

Для замены также может подойти аналог по электрическим параметрам, но уже c четырьмя ОУ в одной микросхеме — LM324.

Программирование и компаратор

Компоратор используется не только как часть электрической схемы ШИМ и т. д., его часто используют для создания отдельных программ или их компонентов. Например, устройство часто используется для создания java-коллекций.

Чтобы работать, Вам понадобится специальная программа Maven. Для начала Вам нужно создать проект, для полноценной работы необходимо подключение к интернету. Создаете новый проект, в структуре выберете два компонента: comparator и pojo. Наличие проверяется при помощи утилиты JUnit 4.11;
Установите pom.xml и создайте новый файл

Прерывание процесса недопустимо, поэтому очень важно на каждом этапе сохранять. После осуществляется создание и настройка POJO, где указываются нужные настройки

Параметры зависят от требований к конкретной библиотеке. Это могут быть даты рождения, общая информация по проживанию и т. д.;
И только после создается компаратор. Это класс, который используется для поверки данных и их распределения по нужным папкам. Использование данного класса необходимо, если нужно отсортировать определенную информацию по заданным параметрам (цвета, размеры, даты). Благодаря этому обеспечивается защита данных и их классификация по определенному принципу.

Купить готовый компаратор можно в любом магазине радиотехнических приборов и электротехники. Цена прибора варьируется в зависимости от его назначения и количества каналов.

50 шт. LM393 DIP Cдвоенный компаратор. US $2.00

В электронике, компаратор представляет собой устройство, которое сравнивает между собой два электрических сигнала и выводит цифровой сигнал, указывающий на увеличение одного входного сигнала над другим. Компаратор имеет два аналоговых входа и один цифровой выход.

Компаратор, как правило, построен на дифференциальном усилителе с высоким коэффициентом усиления. Компараторы широко используются в устройствах, которые измеряют и оцифровывают аналоговые сигналы, например, в аналого-цифровых преобразователях (АЦП)

Примеры работы компаратора приведены на основе микросхемы LM339 (счетверенный компаратора напряжений) и LM393 (сдвоенный компаратор напряжения). Эти две микросхемы по своему функционалу идентичны. Компаратор напряжения LM311 так же может быть использован в данных примерах, но он имеет ряд функциональных особенностей.

Программирование и компаратор

50 шт. LM393 DIP Cдвоенный компаратор. US $2.00

Индикатор температуры на четыре фиксированных уровня (LM339, LM325AH)

В некоторых случаях требуется определить, что температура какого-либо объекта находится в некоторых заданных пределах, либо не ниже или не выше определенного предела. Здесь предлагается схема очень точного четырехпорогового индикатора температуры со светодиодной индикацией.

Причем, пороги включения индикаторных светодиодов можно устанавливать для каждого светодиода произвольно и даже в любом порядке без какого-либо вторжения в схему прибора. Это можно даже сделать непосредственно на объекте, при помощи обычного мультиметра и отвертки для регулировки подстроечных резисторов. Дело в том, что данный прибор измеряет температуру с помощью датчика LM235AH, который, по сути является стабилитроном, напряжение стабилизации которого линейно зависит от температуры.

Ограничение уровня выходного напряжения компаратора и триггера Шмитта

Применение положительной обратной связи (ПОС) в компараторах и триггерах Шмитта ускоряет переключение схем, но в связи с тем, что выходное напряжение UВЫХ изменяется от UНАС+ до UНАС-, то время переключения составляет довольно значительную величину (от долей до единиц микросекунд).

Кроме того существует проблема несовместимостей уровней выходного напряжения, к примеру, при напряжении питания ОУ UПИТ = ±15 В, выходное напряжение составит UВЫХ ≈ ±14 В (UНАС+ ≈ +14 В, а UНАС- ≈ -14 В), в то время как уровни ТТЛ микросхем составляют около +5 В или 0 В.

Для устранения вышеописанных проблем применяют так называемую привязку или ограничение уровня выходного напряжения, для этого в компаратор или триггер Шмитта вводят ООС в виде различных схем ограничения. Простейшими ограничительными схемами являются диоды или стабилитроны. Схема триггера Шмитта с ограничение выходного напряжения показана ниже

Триггер Шмитта с ограничением выходного напряжения при помощи стабилитрона в цепи ООС.

Ограничение выходного напряжения в триггере Шмитта работает следующим образом. При поступлении на инвертирующий вход напряжения меньше, чем напряжение опорного уровня (UВХ ОП), то выходное напряжение UВЫХ начинает изменяться в положительном направлении и при достижении напряжения стабилизации стабилитрона UСТ напряжение на выходе перестанет расти, а будет изменяться только ток. При этом выходное напряжение будет равняться напряжению стабилизации стабилитрона (UВЫХ = UСТ).

В случае если входное напряжение начнёт увеличиваться, выше опорного напряжения, то на выходе напряжение начнёт уменьшаться и в этом случае направление тока через стабилитрон начнёт изменяться на противоположный, а стабилитрон начнёт вести себя как диод. В результате падение напряжения на нём составит примерно 0,7 В независимо от величины протекающего через него тока, а на выходе напряжение составит -0,7 В.

Таким образом, при использовании стабилитрона выходное напряжение триггера Шмитта составит: UВЫХ1 = UСТ (при отсутствии ограничения UНАС+) или UВЫХ2 ≈ 0,7 (при отсутствии ограничения UНАС-).

Для симметричного ограничения выходного напряжения могут применяться последовательно включенные диоды или стабилитроны, что показано на рисунке ниже

Триггер Шмитта с симметричным ограничением выходного напряжения.

В данной схеме реализуется симметричное ограничение выходного напряжения относительно опорного напряжения, причем выходное напряжение выше опорного напряжения ограничивается стабилитроном VD1, а напряжение при этом составит на 0,7 В больше напряжения стабилизации. В случае же выходного напряжения ниже опорного, то выходное напряжение будет на 0,7 В ниже напряжения стабилизации стабилитрона VD2.

При расчёте компараторов и триггеров Шмитта с ограничением выходного напряжения в качестве UНАС+ необходимо использовать UСТ (когда используется один стабилитрон) или UСТVD1 (при двухстороннем ограничении). А вместо UНАС- необходимо использовать значение падения напряжения на диоде примерно 0,7 В (при одном стабилитроне) или UСТVD2 (при двухстороннем ограничении).

Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.

Прошло почти два года с тех пор, как я пытался приручить операционный усилитель УД708 для сравнения двух сигналов. Знаний тогда было мало, поэтому времени уходило много, а главное — еще и безрезультатно. Но в итоге для своей задачи я смог «договориться» с компаратором LM393N. А на днях перебирал поделку, в которой впервые использовал эту микросхему, и решил вспомнить, как работает компаратор. Заодно и другим рассказать.Компаратор — это устройство, сравнивающее два аналоговых сигнала. В самом простом случае — операционный усилитель без обратных связей. На входы ему подаются два напряжения — эталонное, оно же опорное (известно заранее) и измеряемое. На выходе возможны два состояния:

«1» — когда напряжение на прямом входе больше, чем на инвертирующем;«0» — когда напряжение на прямом входе меньше, чем на инвертирующем.

Некоторые компараторы самостоятельно формируют уровни логических нуля и единицы (например, «ноль» — это ноль, «единица» — плюс пять вольт), но LM393 — с открытым коллектором. Ей для создания выходного напряжения нужен внешний резистор, подключающийся либо к «плюсу» питания, либо к другому «плюсу» (в разумных пределах, конечно).

Первые две схемы — каноничное включение нагрузки под открытый коллектор. Я подключал внешний резистор к питающему «плюсу».

Основные схемы компаратора

Существует много разновидностей компараторов, но в из основе лежат две основные схемы: одновходовая и двухвходовая. Одновходовая схема позволяет сравнивать разнополярные напряжения по модулю, то есть по абсолютной величине. Двухвходовый же компаратор сравнивает два напряжения с учётом знака. Расссмотрим обе схемы подробнее.

Схема одновходового компаратора.

На рисунке выше изображён одновоходовый компаратор, позволяющий сравнивать два разнополярных напряжения по абсолютному значению (по модулю). В его основе лежит инвертирующий сумматор, в котором отсутствует отрицательная обратная связь, поэтому ослабления коэффициент усиления операционного усилителя не происходит. В результате чего на инвертирующем входе ОУ происходит суммирование входного напряжения UBX и опорного напряжения UОП приведённого к инвертирующему входу UПРИВ, а результат суммирования усиливается ОУ и выводится на его выход. Для того чтобы происходило сравнение необходимо фактически производить операцию вычитания, то есть напряжения на входах UBX и UПРИВ должны иметь разную полярность.

Приведённое напряжение UПРИВ можно вычислить по следующему выражению

Резистор R3 предназначен для компенсации входного тока смещения и должен быть равен величине параллельно соединённых резисторов R1 и R2

Основным недостатком данной схемы является необходимость использования стабилизированного отрицательного напряжения, что приводит к усложнению схемы. Поэтому одновходовый компаратор не получил широкого распространения.

Наибольшее распространение получила схема двухвходового компаратора, в котором отсутствует необходимость в отрицательном напряжении. Схема данного компаратора приведена ниже

Схема двухвходового компаратора.

В основе двухвходового компаратора лежит дифференциальный усилитель, в котором отсутствует отрицательная обратная связь, поэтому разность между входным напряжением UBX и UОП опорным напряжение усиливается ОУ, не имеющего снижения коэффициента усиления из-за отсутствуя ООС, и выделяется на выходе ОУ. В данной схеме входные резисторы R1 и R2 имеют одинаковое значение.

Компараторы применяются в широком спектре схем:

Триггеры Шмитта и в схемах формирования сигнала, преобразующих сигнал произвольной формы в прямоугольный или импульсный сигнал.
Детекторы уровня – схемы, в которых происходит индицирование момента достижения входным сигналом заданного уровня опорного напряжения.
Генераторы импульсных сигналов, например, треугольной или прямоугольной формы.

При использовании компаратора в схемах, где входное напряжение медленно меняется и амплитуда сигнала очень близка к опорному напряжению, то шумы на входном выводе могут вызвать ложные срабатывания компаратора и на его выходе могут появиться дополнительные импульсы, что продемонстрировано на рисунке ниже

Появление ложных импульсов на выходе компаратора.

Для устранения таких ложных срабатываний компаратора, в его схему вводится некоторый гистерезис, путём добавления положительной обратной связи (ПОС) к операционному усилителю.

Компаратор напряжения — выход с открытым коллектором

Как правило, выход компаратора напряжения представляет собой выход с открытым коллектором.

Выход открытый коллектор имеет отрицательную полярность. Это означает, что на этом выходе не бывает положительного сигнала и нагрузка должна подключаться между этим выходом и источника питания.

В некоторых схемах к выходу компаратора подключают нагрузочный (подтягивающий) резистор для того, чтобы обеспечить сигнал высокого уровня поступающего на вход следующего элемента схемы.

Операционные усилители (ОУ), такие как LM324, LM358 и LM741 обычно не используются в радиоэлектронных схемах в качестве компаратора напряжения из-за их биполярных выходов. Тем не менее, эти операционные усилители могут быть использованы в качестве компараторов напряжения, если к выходу ОУ подключить диод или транзистор для того чтобы создать выход с открытым коллектором.

Ниже представлена логика работы компаратора имеющий выход с открытым коллектором:

Ток будет течь через открытый коллектор, когда напряжение на входе (+) будет ниже, чем напряжение на входе (-). И соответственно ток не будет протекать через открытый коллектор, когда напряжение на входе (+) будет выше, чем напряжение на входе (-).

Компаратор напряжения — выход с открытым коллектором

Как правило, выход компаратора напряжения представляет собой выход с открытым коллектором.

Читать также: Высечной пресс по металлу

Ниже представлена логика работы компаратора имеющий выход с открытым коллектором:

Принципиальная схема

Напряжение на датчике LM235AH в зависимости от температуры можно определить по формуле: U = (273 + t°C)0,01. Например, если температура 20°С, то напряжение будет: (273+20)0,01 =2,93V.

Рис. 1. Принципиальная схема индикатора температуры на 4 уровня измерения.

Если некий из светодиодов должен загораться при таком напряжении, то на соответствующей контрольной точке должно быть установлено подстроечным резистором именно такое напряжение. Просто, подключаем между этой контрольной точкой и общим минусом мультиметр в режиме вольтметра и подстроечным резистором устанавливаем напряжение, рассчитанное по выше приведенной формуле.

А теперь рассмотрим схему прибора. Основу прибора составляет микросхема LM339, в которой есть четыре одинаковых компаратора. На соединенные вместе инверсные входы компараторов поступает напряжение с датчика температуры VD2, поскольку датчик температуры LM235AH работает аналогично стабилитрону, то на него поступает ток от источника питания через резистор R6. Как уже сказано выше, напряжение на LM235AH непосредственно и линейно зависит от температуры среды, в которой находится датчик.

На прямые входы компараторов, каждому от своего, поступает напряжение от соответствующего подстроечного резистора R2-R5, а на них поступает напряжение от параметрического стабилизатора на стабилитроне VD1 и резисторе R1.

Напряжение, поступающее на прямой вход компаратора регулируется соответствующим переменным резистором и контролируется на соответствующей контрольной точке.

Например, если нужно чтобы светодиод HL2 загорался при превышении температуры 20°С, то нужно подключить мультиметр к контрольной точке КТ2 и подстроечным резистором R3 установить на ней напряжение 2,93В. Аналогичным образом на требующиеся значения температуры можно настроить и остальные компараторы.

Напряжение источника питания 9V, но это не критично, может быть от 6 до 30В, и может быть нестабильным, на точность прибора это никак не влияет, потому что точность зависит не от питания, а от стабильности напряжения на входах компараторов. Здесь напряжение на прямых входах стабилизировано стабилитроном VD1, а напряжение на датчике тоже стабильно и зависит только от температуры, а не от напряжения питания всей схемы. При использовании стабилитрона КС147А максимальная измеряемая температура +197°С.

Программирование и компаратор

Чтобы работать, Вам понадобится специальная программа Maven. Для начала Вам нужно создать проект, для полноценной работы необходимо подключение к интернету. Создаете новый проект, в структуре выберете два компонента: comparator и pojo. Наличие проверяется при помощи утилиты JUnit 4.11; Установите pom.xml и создайте новый файл

Прерывание процесса недопустимо, поэтому очень важно на каждом этапе сохранять. После осуществляется создание и настройка POJO, где указываются нужные настройки. Параметры зависят от требований к конкретной библиотеке

Это могут быть даты рождения, общая информация по проживанию и т. д.; И только после создается компаратор. Это класс, который используется для поверки данных и их распределения по нужным папкам. Использование данного класса необходимо, если нужно отсортировать определенную информацию по заданным параметрам (цвета, размеры, даты). Благодаря этому обеспечивается защита данных и их классификация по определенному принципу

Параметры зависят от требований к конкретной библиотеке. Это могут быть даты рождения, общая информация по проживанию и т. д.; И только после создается компаратор. Это класс, который используется для поверки данных и их распределения по нужным папкам. Использование данного класса необходимо, если нужно отсортировать определенную информацию по заданным параметрам (цвета, размеры, даты). Благодаря этому обеспечивается защита данных и их классификация по определенному принципу.

50 шт. LM393 DIP Cдвоенный компаратор. US $2.00

Параметры, корпуса, аналоги

Категория Микросхемы отечественные

Микросхемы серии К140УД7- малошумящий операционный усилитель (ОУ) с внутренней частотной коррекцией и защитой выхода от короткого замыкания.Выпускались в нескольких видах корпусов и поэтому маркировка микросхемы имеют небольшие отличия в маркировке:К140УД7, КР140УД7, КР140УД708, КФ140УД7, КБ140УД7-4.

Корпуса микросхем:

Корпус К140УД7 типа 301.8-2, масса не более 1,5 г., КР140УД7 типа 201.14-1, КР140УД608 типа 2101.8-1, КФ140УД7 типа 4303.8-1, КБ140УД7-4 — бескорпусный.

КФ140УД7

Схемы балансировки

Назначение выводов КР140УД7:1,2,7,8,13,14 — свободные;3,9 — балансировка;4 — вход инвертирующий;5 — вход неинвертирующий;6 — напряжение питания -U_п;10 — выход;11 — напряжение питания +U_п;12 — коррекция;

Назначение выводов К140УД7, КР140УД708, КФ140УД7:1,5 — балансировка;2 — вход инвертирующий;3 — вход неинвертирующий;4 — напряжение питания -U_п;6 — выход;7 — напряжение питания +U_п;8 — коррекция;

Параметры

1	Напряжение питания	15 В 10%
2	Диапазон синфазных входных напряжений при U_п= 15 В	12 В
3	Максимальное выходное напряжениепри U_п= 15 В, U_вх= 0,1 В, R_н = 2 кОм	10,5 В
4	Напряжение смещения нуля при U_п= 15 В, R_н = 2 кОмК140УД7, КР140УД7, КР140УД708КФ140УД7	не более 9 мВне более 6 мВ
5	Входной ток при U_п= 15 В, R_н = 2 кОм	не более 400 нА
6	Разность входных токов при U_п= 15 В, R_н = 2 кОм	не более 200 нА
7	Ток потребления при U_п= 15 В, R_н = 2 кОм	не более 3,5 мА
8	Коэффициент усиления напряженияК140УД7, КР140УД7, КР140УД708КФ140УД7	не менее 30000не менее 25000
9	Входное сопротивление	не менее 400 кОм

Предельно допустимые режимы эксплуатации

1	Напряжение питания	(5…17) В
2	Входное синфазное напряжение	12 В
3	Входное дифференциальное напряжение	не более 24 В
4	Время, в течении которого допустимо короткое замыкание выходапри T=-45…+35 ° Cпри T=+35…+85 ° Cдля КФ140УД7 при T=-10…+70 ° C	не ограниченно60 c5 c

Рекомендации к применению

Питание КФ140УД7 можно осуществлять ассиметричными напряжениями или от одного источника напряжения при условии: 10 В |U_п1|+|U_п2| 33 В. При этом нагрузка подключается к «+» или «-» источника питания. Бескорпусную ИС К140УД7-4 следует приклеивать к подложке нерабочей стороной, также должен быть обеспечен такой отвод теплоты, чтобы температура кристалла составляла не более 135 ° C.

Зарубежные аналоги µ A741HC, µ A741PC

Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7

Интегральные микросхемы Справочник. Тарабрин Б.В.,Лунин Л.Ф.,Смирнов Ю.Н. «Радио и связь», 1983 г.,528 с. — ББК 32.844.1 И73

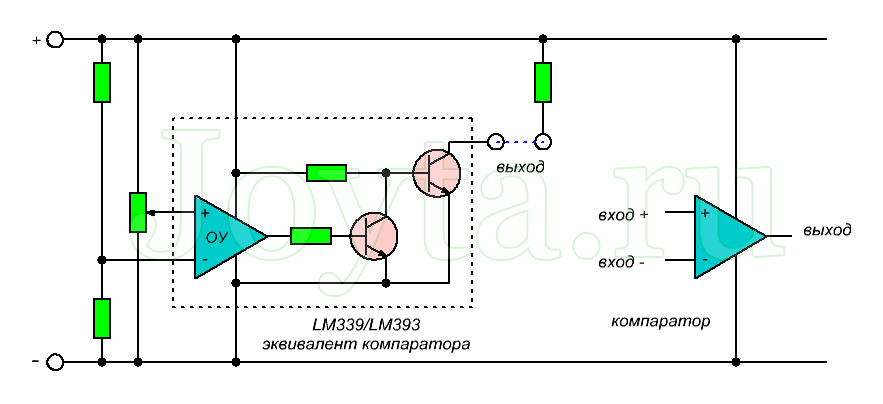

Схема эквивалента компаратора напряжения с однополярным источником питания

Принципиальная схема «компаратор напряжения» эквивалентна работе операционного усилителя, например, LM358 или LM324, имеющим на выходе два транзистора типа NPN (см. выше). Таким образом, можно сделать все 4 выхода ОУ (LM339) с открытым коллектором. Каждый такой выход может выдерживать ток нагрузки 15 мА и напряжение до 50 вольт.

Выход включается или выключается в зависимости от относительных напряжений на плюсовом (+) и минусовом (-) входах компаратора. Входы компаратора крайне чувствительны и разница напряжения между ними всего лишь в несколько милливольт приводит к переключению его выхода.
