Виды, характеристики и подключение магнитолы на 24 Вольта

На данный момент, на рынке автомагнитол, можно увидеть огромный ассортимент устройств для легковых автомобилей, совсем иначе дело обстоит с грузовыми авто. Напряжение питания в легковушках идет от 12-тивольтового аккумулятора, в то время, как в грузовиках напряжение питания составляет 24 Вольта.

Грузовые авто, как правило, комплектуются с завода штатными автомагнитолами на 24 Вольта, но чтобы заменить такую магнитолу, на более новую или попросту в результате поломки, возникает небольшая проблема. Доля магнитол на 24 Вольта очень мала, сравнительно с их 12-тивольтовыми «коллегами», это и не удивительно, если сопоставить число грузовых и легковых автомобилей. В этой статье рассмотрим наиболее популярные модели автомагнитол с напряжением в 24 Вольта, их особенности и варианты подключения магнитолы 12 Вольт на 24.

Подключение через самодельный понижающий трансформатор

Для работы автомобильного головного устройства в домашних условиях требуется подать постоянный ток напряжением 12 В. В качестве источника питания используется фабричный или самодельный трансформатор (сделанный на базе заводской конструкции), который подсоединяется к сети 220 В. Для изготовления узла нужно демонтировать вторичную обмотку, а затем намотать 10-15 витков провода, покрытого лаковой изоляцией.

Перед началом работы необходимо определить, какой шнур подобрать для изготовления обмотки. Автомобильная магнитола оборудована усилителем, потребляющим ток до 10-15 А. Самодельный трансформатор должен выдержать нагрузку без перегрева и оплавления изолирующих компонентов. Для улучшения охлаждения применяется установка вентилятора, который подключается на выход диодного моста.

Значение напряжения в обмотке заменяется тестовым прибором, затем пользователь рассчитывает число витков, необходимое для получения 12-вольтового напряжения. Поскольку трансформатор выдает переменный ток, то в цепи нужен выпрямитель, построенный на базе 4 полупроводниковых диодов Д226. В схему включается катушка индуктивности, предусматриваются 2 конденсатора емкостью по 10 тыс. мкФ (расчетное напряжение — 50 В). Диодный мост собирается на пластине гетинакса; возможно применение готового изделия, смонтированного в пластиковом корпусе.

Полученные детали соединяются кабелями, а затем монтируются в защитном кожухе из негорючего материала. Для коммутации магнитолы нужны отдельные шнуры, которые подключаются к штекеру.

Провод с черной изоляцией подключается к отрицательному выводу, с красной и желтой защитой — выводятся к положительной клемме.

Для включения оборудования предусматривается тумблер, разрывающий положительный кабель. Если пользователь желает сохранять в памяти настройки, то необходимо внести корректировки в схему подсоединения. Желтый провод должен оставаться под напряжением после выключения магнитолы, красный (использующийся для питания усилителя) — оснащается переключателем. Затем подсоединяются акустические кабели, идущие к колонкам, и антенный шнур. Для проверки работоспособности следует включить питание и прослушать работу магнитолы на разных режимах.

Виды преобразователей частоты

Изобретение частотных преобразователей стало прорывом в приводах электрической машины. Изменился подход в конструировании систем приводов двигателей. Когда создавали сложную конструкцию регулирования значений момента и скорости, то за основу брали двигатели, работающие на постоянном токе. Автономные инверторы тока с двигателями переменного тока вытеснили моторы постоянного тока.

В электрических приводах двигатели короткозамкнутые, вытеснили двигатели с последовательным возбуждением постоянного тока.

Классы преобразователей частоты

Прибор, изменяющий напряжение определенной частоты входа в напряжение с другой частотой является преобразователем частоты.

Классы:

  • Двухзвенные.
  • Непосредственные.

Реверсивный частотник – непосредственный класс прибора. Преимущество состоит в прямом подключении без дополнительных сетевых приборов.

Тиристорный, транзисторный частотник – это двухзвенный инвертор. Он отличается от непосредственного инвертора. Для безопасной эксплуатации ему нужно звено постоянной величины. Для соединения с сетями общепромышленного вида нужен выпрямитель. Выпрямитель, частотник комплектуют совместно, для дальнейшей работы в одной управляющей системе.

Модели на 24 Вольта

ROLSEN RCR-102B24

Устройство производства китайской компании, имеет напряжение питания 24 Вольта и типоразмер магнитолы 1 DIN. Информация выводится на небольшой монохромный экран, а управляется магнитола с помощью кнопок на панели, с фронтальной стороны имеется USB-порт.

Магнитола Ролсен 24 Вольта имеет максимальную выходную мощность 4Х45 Вт, поддерживает воспроизведение музыкальных файлов формата МР3 с флэшки и карт памяти SD и MMC. ГУ позволяет прослушивать радиостанции FM диапазона, с возможностью занесения в память до 18 станций. Согласно положительным отзывам пользователей, отмечено отличное качество звука за минимальную цену, отличный выбор для тех кто ищет магнитолу и ничего лишнего.

URAL (УРАЛ) RU/MP3-219SA (12-24V)

Головное устройство разработано и произведено компанией Урал специально для грузовых автомобилей, напряжение питания магнитолы 24 Вольта. Размер устройства 178Х50мм. Информация выводится на двухцветный экран, управление головным устройством производится с помощью кнопок на передней панели магнитолы. Магнитола Урал 24 Вольта имеет максимальную выходную мощность 4Х50 Вт, поддерживает воспроизведение музыкальных файлов формата МР3 с флэшки и карт памяти SD и MMC, USB-порт расположен на передней панели магнитолы.

Позволяет прослушивать радиостанции FM и АМ диапазонов, стоит отметить уверенные прием на загородных трассах. Пользователями отмечено низкое качество звучания устройств, так называемой, китайской сборки

При выборе магнитолы, по словам водителей, лучше взять старую японскую или корейскую модель, чем новую китайскую подделку, при покупке обратите внимание на этот аспект

Supra SFD-1224U

Устройство от японского производителя, типоразмера 1 DIN. Из особенностей магнитолы — возможность работы от 24 и 12 Вольт. Подключается устройство без особых проблем, при помощи ISO разъема. Магнитола оснащена небольшим монохромным экраном, на который выводится необходимая информация. Управление производится с помощью пульта дистанционного управления или кнопками на передней панели устройства. Выходная мощность устройства 4Х50Вт, имеется эквалайзер с тремя предустановками.

Erisson RU312 (24V)

Типоразмер устройства 1 DIN, напряжение питания 24 Вольта. Наличие ISO разъема делает монтаж устройства быстрым и удобным. Информация выводится на многоцветный дисплей небольшого размера. Для управления устройством используются ПДУ и кнопки на передней панели магнитолы. Пиковая мощность устройства 4Х40Вт, воспроизводимая частота от 80 до 18000 Гц. Поддерживает воспроизведение музыкальных файлов формата МР3 с флэшки и карт памяти SD и MMC, USB-порт расположен на передней панели устройства. Прослушивание радиостанций FM диапазона, имеется функция автопоиска станций.

Источник

Подключение 12 вольтной магнитолы на 24 Вольта

Как говорилось выше, не всегда получается найти магнитолу под 24 Вольта, да или просто хочется поставить привычное головное устройство в грузовое авто, вместо штатной магнитолы. В таком случае, закономерно возникает вопрос: как подключить магнитолу 12 Вольт к 24? Среди пользователей существуют несколько «легенд» подключения, рассмотрим их только в ознакомительных целях, чтобы знать, как делать не стоит.

Первый вариант такого подключения: если на авто стоят 2 аккумулятора по 12 В от клеммы одного из них берется питание на магнитолу. Это чревато риском спалить устройство в случае каких-то неполадок, а также аккумулятор будет постоянно разряжаться и их необходимо периодически менять местами.

Автопроигрыватель Rolsen RCR-102B24

Второй вариант подключения, который советуют некоторые «умники», слышавшие где-то от кого-то, что-то про электротехнику и сопротивления, но сами не вникавшие в суть вопроса, подключение последовательно с магнитолой, нагрузки на 12 В, для обеспечения номинального напряжения для устройства. Такая схема не работоспособна в большинстве случаев, так как необходимо согласовать две нагрузки по реактивному сопротивлению, а это очень проблематично в практическом плане. В случае неправильного подключения (различного реактивного сопротивления) существует большой риск вывести магнитолу из строя.

Правильный и довольно простой способ подключить магнитолу к 24 Вольтам— это использовать специально предназначенный для этих целей преобразователь, который можно найти в специализированном автомагазине для дальнобойщиков. Многие водители, для этих целей, отметили преобразователь Astron N2412-24, как наиболее оптимальный вариант в отношении цена-качество. Конечно, есть и более дорогие и функциональные устройства, все зависит от финансовых возможностей будущего владельца.

Преобразователь питания УМЗЧ сабвуфера

Этот конвертер на основе TL494 (KA7500) драйвера. Есть защита от перенапряжения – отключение, если напряжение превышает 15 вольт на вход. Защита от недонапряжения будет беречь от сильного разряда батареи – драйвер будет отключен, если напряжение упадает до 9 В. Токовая защита заботиться о транзисторах выхода и общей безопасности всей схемы. Зеленый диод означает нормальную работу, красный диод – одна из защит отключила драйвер. Схема плавного пуска позволяет медленно запустить преобразователь несмотря на большие емкости на выходе.

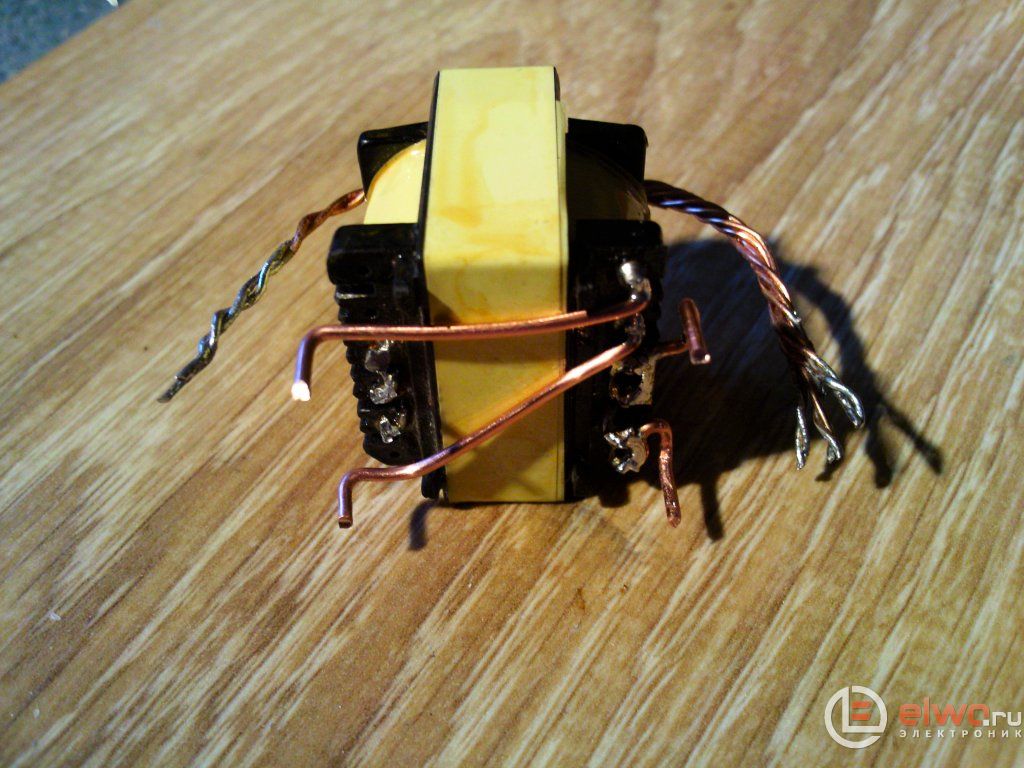

Трансформатор вы можете сделать свой собственный или взять один из блока ATX (в блоке питания компьютера). Используйте 5V и 12V линии, будет коэфициент трансформации – 2,4x. Это означает, что, если мы подадим 14 В аккумуляторного напряжения по 5 В линии, мы получаем в 2,4x больше напряжения на 12 В линии – примерно +/-33 В, чтобы питать микросхему усилителя. Это очень хорошее и простое решение. Частота переключения – 50 кГц. Изменить её можно путем установки конденсатора на pin5 TL494. Например 1nF даст частоту около 50 кГц, 1,5nF – 30 кГц.

Вы можете заменить полевые IRFZ44N на другие транзисторы, нужно только обеспечить более 100 Вт выходной мощности, а IRFZ44N до 300 ватт.

Устройство запуска для преобразователя

В показанной на рис. 2 схеме блока питания для его включения нужен достаточно мощный переключатель. Зачастую такой способ включения оказывается неудобным или же неприемлемым. На рис. 4 показана схема устройства автоматического управления запуском преобразователя. Она обеспечивает включение УМЗЧ при подаче на резистор R20 постоянного напряжения более 1 В или при подаче на конденсатор С15 звукового сигнала с действующим значением напряжения не менее 0,6 В.

Рис. 4. Cхема устройства автоматического управления запуском преобразователя.

Первый вариант можно использовать, если автомагнитола имеет выход для управления внешними устройствами, например, электрической выдвижной антенной. Пригоден и другой вариант, если в автомобиле установлен сабвуфер.

Тогда конденсатор С15 подключают к одному из выходов УМЗЧ автомагнитолы, и теперь усилитель будет автоматически включаться при выходной мощности автомагнитолы более 0,15.. 0,2 Вт и отключаться при меньшей.

Недопустимо подключать к магнитоле одновременно два входа, так как это может вывести ее из строя. Конденсатор С16 одновременно сглаживает пульсации переменного напряжения и задерживает отключение усилителя после исчезновения сигнала на входе (с задержкой около 30 с). Диоды VD7, VD8 предотвращают влияние цепи включения на работу ШИ-модулятора. Также они устанавливают порог напряжения на коллекторе VT3, при превышении которого длительность импульсов на выходе DA3 начнет плавно сокращаться и при достижении 4 .4,5 В блок питания отключится.

Re: Подключение конвертера(преобразователя) высокоуровневого в линейный.

Давно не ставил эту фигню.) Забыл уже, что, да как.)

Буду ставить MD lab SQ5. Можно ли врезаться в провода? Или динамики нужно отключать? Ну в смысле там сопротивление не изменится для магнитолы от преобразователя? А то магнитола штатная дорогая.) Плохо ей не будет?) На звук это не влияет, ну в смысле на качество сигнала? Подключены будут штатные динамики или нет.

Вообщем вопрос думаю понятен, при подключении преобразователя динамики отключать или можно оставить, а просто параллельно врезаться в провода?

p.s. Хотел поправить, выше. В лучшем ответе написано, что без разницы с каких динамиков брать сигнал, с передних или задних. Не забываем, что подключать нужно все 4ре канала. По крайней мере в мануале так написано.) И в мануале на схемке я не вижу, что динамики штатные остаются подключенными.)

Проясните пожалуйста! Как по правильному.

Внимание! Для корректной работы преобразователя SQ5/SQ6 обязательно подключите все четыре входа высокого уровня, даже если собираетесь использовать только два канала линейных выходов!

Источник

Основные отличия пассивных и активных сабвуферов

Чтобы ответить на вопрос об отличительных моментах активного и пассивного сабвуферов, нужно сперва разобраться, что представляет собой каждая из конструкций по отдельности.

Что такое пассивный сабвуфер

Пассивный саб представляет собой конструкцию из одной либо нескольких динамических головок низкой частоты (НЧ), заключённых в единый корпус, материалом которого может быть как фанера, так и дерево. Чтобы такое устройство воспроизводило звуковые колебания, необходимо подключение к внешнему усилителю звуковой частоты через НЧ фильтр, который пропускает только полосу сигнала с низкими частотами.

Пассивный сабвуфер представляет собой отдельные устройства динамиков, фильтров и усилителя. Каждый из этих блоковприобретается по отдельности и при монтаже соединяется между собой

Что представляет собой активный

Активный саб — это единый готовый акустический блок, состоящий не только из динамика и фильтра, но и усиливающего устройства. Такое оборудование в подключении несколько проще, также бытует мнение, что качество звучания превосходит звук от пассивного сабвуфера. Но если разобраться детальнее, то качество звука напрямую зависит от того, как произведена настройка.

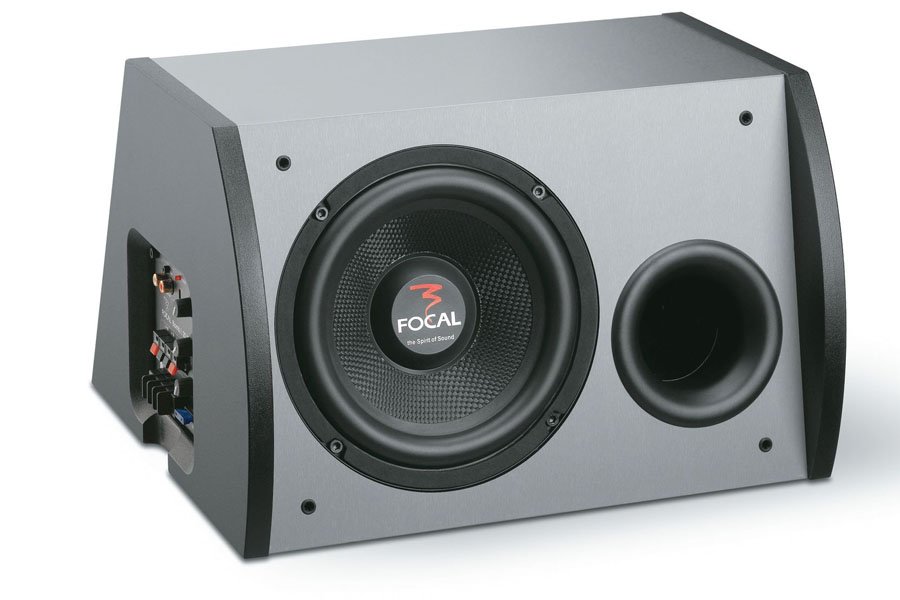

Активный сабвуфер имеет встроенный усилитель, что позволяет экономить место в автомобилях с малым свободным пространством. Для подключения к магнитоле достаточно подать питание и аудиосигнал

Разница между ними

Чтобы определиться, какой конструкции отдать предпочтение, стоит рассмотреть основные моменты, на которые автовладельцы обращают внимание при выборе:

  1. Ценовой показатель — стоимость активного саба выше, что обусловлено наличием в устройстве усилителя и других дорогостоящих элементов.
  2. Преимущества монтажа — пассивные конструкции сложнее в монтаже из-за необходимости дополнительно устанавливать фильтр и усилитель. Наличие усилителя в активной системе позволяет экономить место, что особенно актуально для небольших автомобилей.
  3. Качество звучания — многие могут утверждать, что звук активной системы должен быть лучше. Однако звучание напрямую зависит от правильности настройки системы. Если исходить из практики, то при качественной наладке пассивного саба, звучание превосходит работу активной системы.
  4. Простота настройки — у активной акустической системы более расширенные возможности настройки, но если используется хороший внешний усилитель, то эта особенность сводится на нет.

Плюсы и минусы систем

К положительным сторонам пассивного сабвуфера относится сравнительно низкая стоимость из-за отсутствия встроенного усилителя. Помимо этого момента, применение пассивных систем позволяет собрать акустическое устройство именно с теми запросами, которые будут соответствовать качественному звуку в вашем понимании. Для того чтобы получить сабвуфер с оптимальным качеством звучания, потребуется подобрать усилитель, фильтры частот, а также комплект динамических головок в коробах. По сравнению с активными, для пассивных конструкций используются разные типы корпусов: бандпасс, фазоинверторы, и стандартные коробки. Что касается активных устройств, то в них затруднено использование корпусов разных типов из-за необходимости размещения дополнительной электроники.

Основным преимуществом активного является наличие встроенного усилителя и фильтра, что позволяет соединять систему с автомагнитолой без дополнительных устройств. Эта положительная особенность одновременно является и недостатком. Из-за того, что в одном корпусе располагается и динамик и электроника, приходится чем-то жертвовать. Основной нюанс — недостаточная мощность усилителя.

Подключение сабвуферного фильтра

Стоит отметить, что модуль фильтра для сабвуфера должен быть присоединен к выходу предварительного усилителя после регулятора громкости, что позволит улучшить регулировку громкости всей системы. Потенциометром усиления можно отрегулировать соотношение громкости сабвуфера к громкости всего сигнального тракта. К выходу модуля необходимо подключить любой усилитель мощности, работающий в классической конфигурации, например такой. При необходимости используйте только один из выходных сигналов, сдвинутых по фазе на 180 градусов относительно друг друга. Оба выходные сигнала можно использовать, если нужно построить усилитель в мостовой конфигурации.

Источник

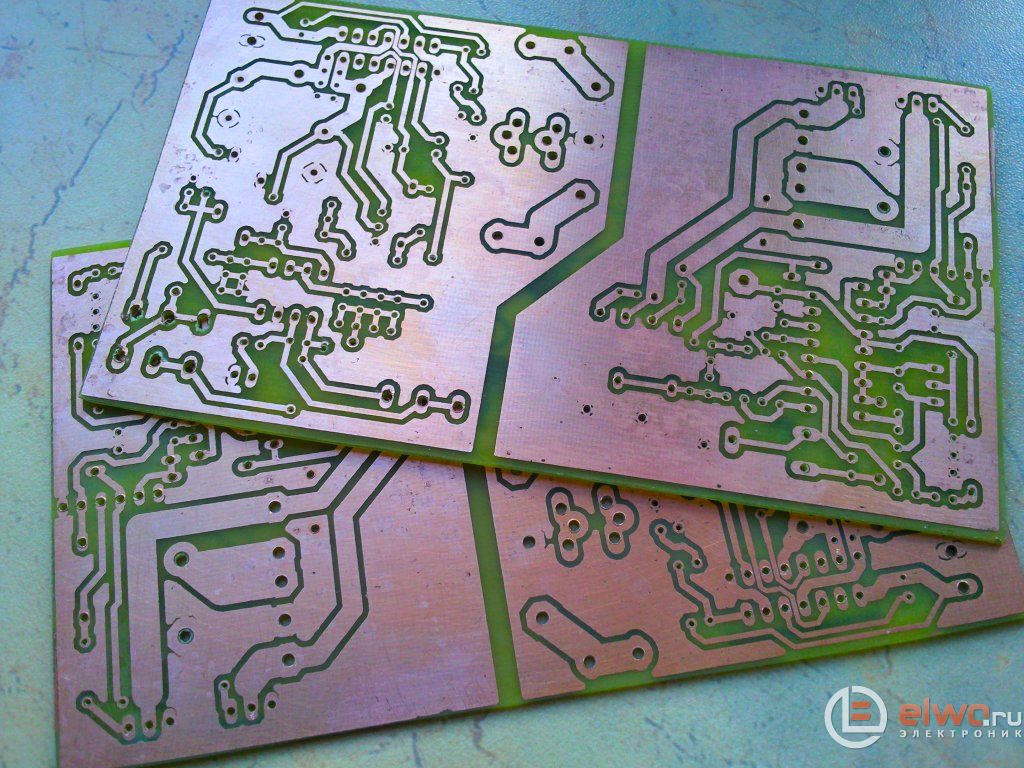

Делаем корпус

Для создания корпуса я использовал корпус от DVD ROM. Его нужно полностью разобрать, но сохранить болтики, фиксирующие крышку, они нам ещё понадобятся. Вынимаем все потроха, отдираем пластмассовую переднюю панель и счищаем этикетку сверху. Далее измеряем переднюю панель и по её размерам нужно вырезать прямоугольники из оргстекла (желательно вырезать немного побольше, чтобы потом можно было немного отшлифоваться неровности в случае каких-либо перекосов). Сверлим отверстия под разъемы входов и выходов, а также под переменные резисторы и разъем подключения микрофона. Затем нужно высверлить фрезой прямоугольную дырку под выключатель (его берём от компьютерного блока питания). На задней панели я решил продублировать входные и выходные разъемы 3.5 мм разъёмами ‘тюльпан’. Мало ли понадобятся. Переднюю и заднюю панели прикручиваем на болты М3. Вкручиваем их столько, сколько необходимо, чтобы панель держалась и не шаталась. Поскольку панели прозрачные, просто жизненно необходимо поставить внутрь корпуса синий светодиод! Питаем его от 9 вольт – оттуда же, откуда и микрофонный предусилитель.

Чуть не забыл! Очень важно на выходы сумматоров поставить два подстроечных резистора, сопротивлением 20 – 50 кОм для согласования амплитуд на каждом канале. Далее ищем два одинаковых (прям одинаковых) постоянных резистора на 22 – 47 кОм, подключаем их на выходы, подаём сигнал на вход и вращением движков подстроечных резисторов добиваемся одинаковой амплитуды на обоих каналах

Ручки на переменные резисторы поставил чёрные пластмассовые. Не идеал конечно, но всё равно неплохо, мне нравится. Корпус ОБЯЗАТЕЛЬНО закоротить подключить к общему проводу! Если этого не сделать, он будет работать, как антенна и помех будет тьма.

А вот, как всё это выглядит внутри:

…и снаружи:

А вот, как я сделал сам микрофон. Взял картонную трубку без дырок на боковой поверхности, нашел подходящую по диаметру пробку от бутылки, впихнул одно в другое, просверлил отверстие для провода в пробке и засунул в трубку плату микрофонного предусилителя, зафиксировав всё термоклеем (его не видно, а держится отлично). Также необходимо сделать из куска пластика заглушку на микрофон с несколькими отверстиями. Она выполняет защитную функцию, предотвращая попадания пальцев и других инородных предметов на капсюль. Ну и, разумеется, перемотать всё это дело изолентой, куда ж без неё!

Устройство запуска для преобразователя

В показанной на рис. 2 схеме блока питания для его включения нужен достаточно мощный переключатель. Зачастую такой способ включения оказывается неудобным или же неприемлемым. На рис. 4 показана схема устройства автоматического управления запуском преобразователя. Она обеспечивает включение УМЗЧ при подаче на резистор R20 постоянного напряжения более 1 В или при подаче на конденсатор С15 звукового сигнала с действующим значением напряжения не менее 0,6 В.

Рис. 4. Cхема устройства автоматического управления запуском преобразователя.

Первый вариант можно использовать, если автомагнитола имеет выход для управления внешними устройствами, например, электрической выдвижной антенной. Пригоден и другой вариант, если в автомобиле установлен сабвуфер.

Тогда конденсатор С15 подключают к одному из выходов УМЗЧ автомагнитолы, и теперь усилитель будет автоматически включаться при выходной мощности автомагнитолы более 0,15.. 0,2 Вт и отключаться при меньшей.

Недопустимо подключать к магнитоле одновременно два входа, так как это может вывести ее из строя. Конденсатор С16 одновременно сглаживает пульсации переменного напряжения и задерживает отключение усилителя после исчезновения сигнала на входе (с задержкой около 30 с). Диоды VD7, VD8 предотвращают влияние цепи включения на работу ШИ-модулятора. Также они устанавливают порог напряжения на коллекторе VT3, при превышении которого длительность импульсов на выходе DA3 начнет плавно сокращаться и при достижении 4 .4,5 В блок питания отключится.

Как подключить сабвуфер к штатной магнитоле, без линейных выходов

Есть желание слушать во время езды любимых исполнителей, есть автомагнитола, но она, к сожалению, не дает желаемого эффекта, музыка играет, но хотелось бы чего-то более мощного. Для этого и нужен сабвуфер, но подключение саба все-таки сопровождается некоторыми трудностями. На него, как и на любой другой усилитель, нужно подать питание, а также подключить и кабель, по которому будет передаваться аудиосигнал.

И вот тут, если вы, не продвинутый радиолюбитель, можно зайти в тупик, потому что в автомагнитоле вы не находите ни одного отверстия, куда можно было бы подключить желаемый усилитель.Появляется закономерный вопрос можно ли вообще, и если возможно, то, как подключить усилитель к штатной магнитоле?

1) Приобретение новой магнитолы

Первый способ хорош для тех, кто плохо разбирается в радиоделе, но не имеет особых ограничений в денежных средствах. Надо просто пойти в автомагазин и приобрести новую магнитолу, более современную, и вполне возможно, что все вопросы решатся сами собою. Этот способ действительно неплохой, но требует соблюдения некоторых формальностей. Например, ваше авто должно поддерживать покупаемое штатное головное устройство. Также в магнитоле должна быть функция поддержки, чтобы подключаемый сабвуфер работал, и давал прекрасный звук. Ну и последний немаловажный пункт – это стоимость головных устройств, с современным кризисом их цена подпрыгнула до цены космических кораблей. Но, как уже писалось выше, если деньги не проблема, то все сразу решается, в противном случае читаем дальше.

2) Обратиться к радиолюбителям

Итак, если вы не миллионер, и к тому, же не очень хорошо разбираетесь в проводах, то для вас наилучшим выходом будет обращение за помощью к опытным радиолюбителям.

Найти их можно в небольших мастерских. Некоторые специалисты буквально за считаные минуты, у вас на глазах, разберут вашу магнитолу, припаяют дополнительные провода и выведут их наружу RCA разъёмы. Схема простая, но на все 100% рабочая. Вы уже дальше сами сможете на выведенные контакты подключить усилитель или сабвуфер. Если мастер хороший, то он обеспечит вам не только прекрасный звук, но и полную безопасность в салоне машины.

3) Установить линейный преобразователь

Следующий вариант подходит для тех людей, которые сами плохо разбираются в тонкостях радиодела, но не хотят обращаться к другим. В данной ситуации лучший выход покупка преобразователя уровня. Именно через него и можно будет соединить между собою два прибора, головное устройство без нужных нам выходов и сабвуфер, или усилитель. Купить данный преобразователь можно в любом магазине автозвука. Сам этот прибор простой, и поэтому не будем вникать в его внутренний мир, а вот снаружи у него с одной стороны два тюльпана (так называются аудиоразъемы – RCA), а с другой — четыре провода.

Справиться с подключением преобразователя может даже школьник, главное не перепутать контакты, плюс и минус присоединяются к правому динамику, оставшиеся два проводка подключаются к левому динамику. На этом все, ваши высокоуровневые частоты превращаются в низкоуровневые, и вы в полной мере, насколько это, возможно, наслаждаетесь музыкой. И еще один немаловажный момент, что вследствие подобного подключения вся ваша электроника будет в полной безопасности.

4) Выбирать усилитель или сабвуфер с низкоуровневым входом

Последний вариант, пожалуй, самый простой, но опять-таки все упирается в деньги. То есть, имея определенную сумму на руках, вы снова идет в магазин электроники, и покупаете так называемый активный сабвуфер или усилитель с низкоуровневым входом. Также, не вникая в принцип его работы, отмечаем, что в этом аппарате линейный преобразователь уже встроен. Вы его подключаете согласно инструкции к динамикам и наслаждаетесь музыкой.

Как видите, в принципе, ничего сложного, даже в самом сложном варианте нет. Имея пару инструментов и ровные руки, можно все сделать самостоятельно. Необязательно тратить много денег, и не надо каких-то специальных знаний, нужно просто желание, и музыка в вашем салоне будет звучать всегда!

Теперь вам известны все способы как можно взять сигнал с магнитолы, которая не имеет линейных выходов, рекомендуем к прочтению следующую статью «как правильно подключить усилитель».

Подключаем через компьютерный блок питания

Любой блок питания компьютера выдаёт +12 В и не менее 10 ампер в этой цепи. Именно это напряжение надо пода́ть для автомагнитолы. Первое что надо сделать — запустить БП. Чтобы он заработал при включении в сеть, надо замкнуть накоротко чёрный и зелёный повода. Они выводятся в разъём блока питания на 4 или 24 выхода. Их надо соединить перемычкой. Либо отрезать нужные провода, зачистить изоляцию, скрутить между собой и заизолировать.

Этапы работ, провода и колодки

При включении блока питания в сеть вентилятор должен заработать.

Где брать 12 В на блоке питания компьютера

Берём разъёмы БП, ищем провод жёлтого цвета. Обычно есть большой разъём и несколько маленьких. «Большой разъём» может быть на 12 или 24 выхода. Зависит от модели блока. Но жёлтый провод всё равно там есть.

Где на компьютерном БП искать 12 В

На малых разъёмах, которые идут на периферийные устройства, также есть желтый провод и 12 В. Можно питание взять оттуда.

Примерно так выглядит блок питания компьютера

Убедится в том, что он работает корректно, можно взяв мультиметр и измерив напряжение на жёлтом проводе. На мультиметре выставляем измерение постоянного напряжения 20 вольт.

Зачищенный провод можно вставлять в колодку. Но лучше провод отрезать, зачистить и соединить с нужным проводником от магнитолы.

Второй нужный нам провод чёрного цвета, это минус.

Все эти работы — снять, зачистить, соединить — проводим при выключенном из розетки БП.

Почему мы используем блок питания от компьютера

Подключение магнитолы от блока питания компьютера это самый частый пример подключения магнитолы дома также вы можете использовать вместо блока питания, аккумулятор, но данный способ не очень удобен, так как он нуждается в постоянной подзарядке.

Использование блока питания это ещё один из самых бюджетных способов, можно приобрести Б/У блок питания, или использовать как донора старый компьютер. Перед подключением его нужно обязательно проверить на работоспособность, убедиться что он исправен, в случае обнаружения проблем блок необходимо отремонтировать или заменить. Для этого нам понадобится выполнить следующий алгоритм действий.

Какой выбрать усилитель, если установлен сабвуфер

Допустим, у вас установлен сабвуфер. В этом случае нужен двухканальный усилитель, и приобретая его, необходимо убедиться, что он может работать при мостовом способе подключения. Кстати, таких усилителей большинство.

Мостовое подключение усилителя к сабвуферу

  • Мостовое подключение означает, что оба канала усилителя работают на один динамик сабвуфера. Если мостовое подключение для усилителя не предусмотрено, нужно подумать, как к автомагнитоле подключить усилитель и сабвуфер, сделав это так, чтобы сигнал был суммированным.
  • Специалисты по автозвуку нередко прибегают к определённым хитростям. Можно заставить оба канала работать как одно целое, суммируя сигнал на выходе. Такое подключение используется при подаче сигнала на сабвуфер со сдвоенной звуковой катушкой.
  • В таком случае, выходы каналов, с обязательным соблюдением полярности, соединяются с обмотками сабвуфера. Ну а если у него обмотка в единственном числе, используются специальные сумматоры. В итоге, получается моносигнал, сила которого равна двойной мощности одного канала, за минусом потерь при суммировании.

Есть и более сложный вариант подключения усилителя к сабвуферу. При этом у каждого канала усилителя отдельная акустическая система, на которую он работает, и только потом сигнал суммируется. Диапазоны частот каналов, в этом случае, не должны пересекаться, чтобы не перегрузить усилитель. Для этого на его выходе устанавливается пассивный фильтр.
