Лампочки ближнего света ваз 2110, 2112 - виды, инструкция по замене

Содержание

Как заменить лампочки в ВАЗ 2112

На сегодняшний день автомобиль ВАЗ 2112 пользуется огромной популярностью у автолюбителей благодаря своей невысокой цене, а также достаточно современному дизайну. Как и любая другая машина, «двенашка» требует своевременной замены лампочек ближнего и дальнего света, а также лампочек передних поворотников. Эта процедура проста, поэтому целесообразнее произвести ее самостоятельно, чтобы сэкономить на обслуживании.

Вам понадобится

– хлопчатобумажные перчатки;
– крестовая отвертка.

Инструкция

Включите нейтральную передачу и зафиксируйте автомобиль при помощи стояночного тормоза. Выключите зажигание и выньте ключи из замка. Откройте капот и отсоедините клемму «минус» от разъема аккумуляторной батареи, чтобы предотвратить короткое замыкание. Производить замену лучше всего в гараже. Если его нет, то подойдет любое место под навесом.

Приобретите комплект новых световых элементов. Используйте лампочки

только той фирмы, которая рекомендована заводом-изготовителем. Установка световых элементов от стороннего производителя крайне не рекомендуется, так как в этом случае вы рискуете технической исправностью вашей машины.

Найдите черную заглушку из резины, которая открывает доступ к лампе дальнего света. Аккуратно отсоедините ее и выньте из гнезда.

Плавно потяните за колодку проводов, прикрепленную к лампе, и отсоедините ее.

Отыщите фиксатор, держащийся на пружинках. Аккуратно вытащите его из пазов. Выньте лампу из разъема. Внимательно осмотрите ее. Если лампочка взорвалась, необходимо тщательно удалить все осколки из гнезда.

Установите новую лампочку в обратном порядке. По такой же схеме замените лампочку дальнего света на второй фаре.

Произведите замену лампочек ближнего света в обеих фарах. Действуйте по точно такому же принципу. Отличие будет заключаться в отверстии, через которое производится замена ламп – оно находится рядом с отверстием для замены ламп дальнего света.

Открутите четыре шурупа, держащие кожух, чтобы заменить лампочку переднего поворотника. Отсоедините сам кожух. Возьмитесь за патрон лампочки

и плавно поверните его против часовой стрелки до упора. После этого патрон с лампочкой можно вынуть.

Выкрутите лампочку из патрона против часовой стрелки. Вставьте на ее место новый световой элемент и установите патрон в обратном порядке. После этого подсоедините клемму аккумулятора и проверьте работоспособность новых ламп.

Причины плохого света фар

К этому надо стремиться

Искать причину нужно:

Неисправная лампа.
Грязное стекло.
повреждённый или облупившийся отражатель.
Недостаточное напряжение.
Не отрегулированное направление потока света.

Замена тусклой лампы

Замена лампы осуществляется отверткой (тонкой) или шилом. Короб защиты извлекается отворачиванием винтов на блоке фары. Под крышкой виден механизм держателя и колодка трех — контактная.

Меняем лампу

Процедура начинается с отключения контактной колодки. Далее, нажимая на пружину крепления, снимается лампа с последующей заменой. Параллельно из блока отражателя удаляется конденсат. Наличие такового выводит осветительный прибор из строя. Удаление влаги производится через дренажный проток, после предварительной его очистки. Установка лампы, сборка ведется в обратном порядке.

Грязные фары и мутные стёкла

Грязные фары снижают освещенность дорог на 50 %! Более того стекла со временем, стареют, мутнеют. Способствуют тому протирки грязной тряпкой, что вызывает микроскопические царапины.

Яркость света автомобиля на 50%!зависит от состояния стекла фары

Рекомендуем: Функции и назначение моторного масла в двигателе

Не исключены трещины, которые пропускают пылинки, воду (во время мойки). Они оседают на наружной, внутренней поверхности стекла, отражателе и приводят низкой проходимости лучей света.

Не восстанавливаемый след на стеклах оставляют пылинки, песчинки, камушки, вылетающие из-под колес встречных или попутных машин. Царапины, микротрещины преломляют, рассеивают свет в разных направлениях, в результате чего теряется направленность луча.

Замена стёкол в фаре

Лампы и стёкла не могут дать эффекта, если отражатель облупился в силу продолжительной эксплуатации. На отечественных автомобилях ВАЗ- 2114 предусмотрена возможность замены отражателя, для чего следует:

Отсоединить аккумулятор, и снять блок-фару (см. «снятие фары на ВАЗ-2114»).
Вид спереди, креплений фары
Снять стекло с герметика, предварительно нагрев его бытовым тэном, если нет строительного.
Отстегиваем защелки крепления и, срезав слой герметика, снимаем стекло
Выкрутить лампу, снять дефектный отражатель, заменив новым. Свежий герметик наносится на обезжиренные торцы стекла и собранная фара монтируется на место.
Собранную фару монтируем на место

Низкое напряжение на лампе

Низкое напряжение на клеммах фар может стать причиной слабого света

Низкое напряжение возникает из-за неисправности генератора тока, окисления или поломки контактов. Проверяя этот узел нужно чтобы напряжение, в том числе на контактах лампы, составляло 13,8÷14,2 В. Слабое напряжение можно выявить, прозвонив цепь и обнаружив дефект, устранить.

Искажённое положение фар

Случается такое в результате незначительного удара, даже лёгкого прикосновения бампера, например, со стеной при парковке, деревом или бордюром.

Регулировка фар сопровождается размещением авто на ровной площадке перед какой-либо гладкой стеной на расстоянии 7÷10 метров. Точность направления лучей можно получить при условии заправленного бака (более 50%!), нормативно накачанных покрышек. Машина загружается так, как обычно эксплуатируется.

Два винта регулировки фар

На стене мелом прочерчивается центр одной фары (другая прикрыта, например, куском картона) и центром кузова. Ниже на 12 см делается вторая линия. Третья линия проводится на 22 см ниже первой. По этим трем проекциям прочерчивается вертикальная линия с охватом центра фары и кузова. Одним из двух винтов, размещенный внутри фары регулируется наклон света, а вторым формируется направленный пучок.

Включением ближнего света получится проекция на второй линии. Закончив процедуру и со второй фарой, получается отрегулированный ближний свет. В этом случае дальний свет также окажется настроенным.

Замена или установка галогеновой лампы своими руками

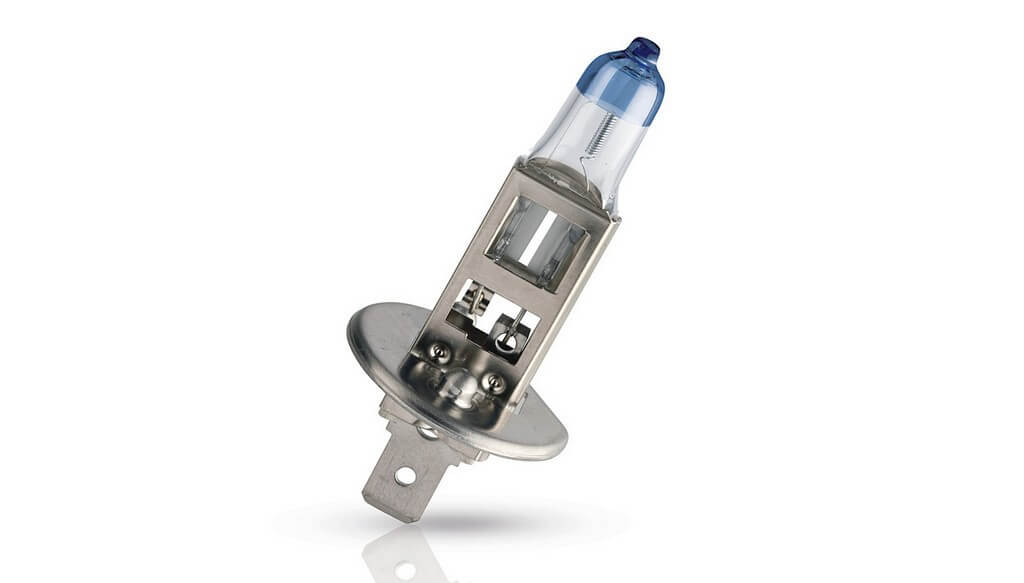

Галогеновые лампы OsramH1

Как правило, установка галогеновой лампы ничем практически не отличается от обычного процесса:

Открывается капот авто;
Ослаблаются крепежные болты блок-фары;
Снимается фара(см.Замена фар на ВАЗ 2110: делаем самостоятельно);
Отсоединяется штекер электропитания, который идет на заднюю часть фары;
Снимается специальная крышка, которая защищает лампочку от попадания грязи или влаги (чтобы ее снять, следует повернуть крышку против часовой стрелки);

Теперь нужно отстегнуть металлическую застежку-фиксатор, удерживающий лампу в отверстии фары (рекомендуется нажать на конец застежки и сдвинуть ее вверх);
Снимаем лампу с цоколем;
Вынимаем осторожно старую лампу, запоминая расположение контактов на цоколе;
Вставляем галогеновую лампу так, чтобы контакты стояли также;
Собираем все в обратной последовательности.

Вот и все дела. Инструкция, представленная в статье – это практическое руководство, дающее массу полезной информации. Рекомендуется перед заменой своими руками просмотреть фото и видео – материалы. Цена на галогеновые лампы сегодня не такая уж и высокая и позволить установить их может каждый.

Описание рабочего процесса

Рассмотрим два варианта – когда нужна только замена лампы ближнего света на ВАЗ 2110 и когда необходимо снятие всей конструкции для ремонта и обслуживания.

Замена лампы

Для проведения данного процесса вам не нужен никакой дополнительный инструмент, достаточно приобрести новые лампы, их тип Н1 60/55 Ватт для совмещенных вариантов и Н7 55 Ватт для отдельных конструкций.

Важно! Лучше менять элементы сразу в двух фарах, так как свет может отличаться, да и автолюбители заметили, что, если ставится одна новая лампа, вторая выходит из строя гораздо быстрее

Светодиодная лампочка ближнего света на ВАЗ 2110 – отличное решение, которое отличается высоким качеством работы и долговечностью, единственный существенный недостаток – высокая цена

Рабочий процесс производится следующим образом:

В первую очередь необходимо открыть капот и зафиксировать его. так как доступ к корпусу элементов не затруднен ничем, вам не придется дополнительно разбирать какие-либо системы для того, чтобы увеличить удобство процесса. Единственное – с правой стороны нужно снять аккумуляторную батарею.
Мы рекомендуем надевать перчатки. так как под капотом много выступающих элементов, о которые можно поцарапать руки.
Перед началом работ в обязательном порядке нужно снять клемму с аккумулятора. это нужно при проведении любых работ с электрооборудованием автомобиля, чтобы предотвратить повреждение системы и избежать поражения электрическим током.
Замена лампочки ближнего света на ВАЗ 2110 начинается со снятия пластиковой заглушки. расположенной за местом установки нужной нам лампы. Тут все очень просто и быстро: аккуратно проворачиваете элемент против часовой стрелки примерно на пол-оборота и снимаете его.

Заглушка должна быть целой и плотно прилегать к корпусу, иначе внутрь будет попадать влага и пыль, что вызовет неисправности в системе и коррозию на металлических элементах

Далее необходимо снять соединительную колодку. это также делается очень просто: нажимаете на фиксаторы по сторонам корпуса и тянете узел от фары. Нельзя тянуть за провода ВАЗ. так как вы можете нарушить контакты, да и фиксаторы не выпустят фишку из посадочного места. После снятия отодвиньте узел в сторону, чтобы он не мешал вам в дальнейшем.
После этого нужно аккуратно отщелкнуть фиксатор. для этого просто нажмите на него с двух сторон и выведите из зацепления с крючками на корпусе. Все очень просто, и вы без труда разберетесь, как сделать это, когда увидите конструкцию воочию.

Пружинный зажим держит лампу максимально плотно и надежно фиксирует ее на своем месте

Когда все вышеописанные работы проведены, остается только извлечь лампу из корпуса и заменить ее на новую. При этом всегда держите ее за цоколь, дотрагиваться до стеклянной части категорически запрещено, так как жир с кожи является причиной перегрева отдельных участков и быстрого выходя элемента из строя.
Сборка производится в обратном порядке. после этого тот же процесс повторяется и со второй фарой, обычно все работы занимают не более получаса.

Снятие фары

Иногда требуется ремонт отдельных элементов или замены фары целиком, также бывают случаи, когда разъем не снимается и для его демонтажа лучше снять всю конструкцию.

Процесс выполняется в следующей последовательности:

Вначале нужно снять решетку радиатора, чтобы можно было добраться ко всем креплениям.
Далее необходимо отвернуть три болта, чтобы освободить корпус, место их расположения показано на фото ниже.

Все крепежные элементы легкодоступны

Со стороны крыла отверткой аккуратно поддевается декоративная накладка, расположенная снизу, когда вы освободите ее от фиксатора, то аккуратно отщелкивайте, пока она полностью не выйдет.
Снизу вы увидите еще один болтик с головкой на 10, который фиксирует блок-фару к кронштейну, его также нужно отвернуть.
Далее вытаскиваете корпус вперед, после чего необходимо взяться за корпус гидрокорректора и аккуратно провернуть его по часовой стрелке на 90 градусов, после чего данный узел можно извлечь из корпуса.

Так снимается гидрокорректор

Совет! Если нужно отсоединить поворотники, то тут все просто – откручивается два винта в задней части.

Наконец, если требуется замена стекла, то отщелкиваете по три защелки сверху и снизу, после чего острым ножом аккуратно срезается герметик и снимается поврежденный элемент. После этого торцы очищаются, наносится новый состав, на который сажается стекло и фиксируется зажимами.

https://youtube.com/watch?v=4rv-STZgfec

Что касается замены лампочек, то этот процесс очень прост, более сложные работы также по силам даже начинающим автомобилистам. Видео в этой статье поможет разобраться в процессе весьма детально.

Какие лампы используют водители в ВАЗ 2110

Оптика в каждом автомобиле настроена под разные световые элементы. За формирование отвечает рефлектор или линза. В качестве источника доступны следующие типы ламп:

классические галогеновые;
ксеноновые;
светодиодные.

Стандартные лампы для фар ВАЗ 2110 — галогеновые. Оптика отличается в зависимости от года выпуска и может быть с рефлектором или линзой. Ксеноновая или светодиодная деталь не сможет сформировать правильную световую полку из-за неподходящего размера колбы в штатной фаре «десятки».

На корпусе оптики нанесена специальная маркировка, которая говорит о типе рефлектора и виде используемых ламп. В случае монтажа непредусмотренной заводом-изготовителем детали могут возникнуть вопросы со стороны сотрудников ДПС.

Ксенон

Молодые люди часто устанавливают газоразрядные лампы в переднюю оптику ВАЗ. Чаще всего этому подвергаются модели с линзой, отвечающей за свет. Переделка требует монтажа дополнительных компонентов в виде:

блока розжига для каждой лампы;
дополнительных плавких предохранителей;
усиленного реле.

Также требуется сделать прорезь в кожухе фары для прокладки проводов питания.

Фара с такой модернизацией обладает увеличенным световым потоком и яркостью луча. К минусам относится несоответствие светотеневой границы и галки требованиям ГОСТа и постоянное ослепление встречных водителей в темное и светлое время суток.

Ксенон часто монтируют в ПТФ ВАЗ 2110 и ВАЗ 2112, что также грубо нарушает правила дорожного движения.

Галоген

Фары ВАЗ 2110 разработаны с учетом применения галогена. Добиться оптимального освещения можно с помощью деталей от известных производителей:

С помощью серии Night Breaker от Osram можно не только существенно расширить световой поток и увеличить силу луча, но и добиться белого оттенка, который внешне напоминает ксенон с температурой 4300 К.

Лампы с улучшенными характеристиками не требуют дополнительных доработок фары и монтируются в штатное место. Потребляемая мощность составляет 55 Вт, что полностью соответствует применяемым с завода стандартным лампочкам ближнего света.

Светодиодные

Китайские производители предлагают светодиодные лампы на ВАЗ 2110. Такие детали достаточно много стоят и нередко оснащаются дополнительным блоками управления, системой охлаждения и контроллерами.

Отечественная оптика Киржач оборудована линзой, но даже она не справляется с диодами для формирования требуемой галки и горизонтальной полосы. Дело в том, что в дорогих автомобилях со светодиодной оптикой используются линзы премиум-класса со специальной шторкой и измененным собирающим элементом.

Чтобы добиться качественного света с применением ксенона или светодиодов, требуется замена штатных фар на изделия от тюнинг-ателье или самостоятельная установка дорогостоящих линз и блоков управления.

Другие неисправности

Не так уж редки случаи, когда виновником неполадок выступают два реле, отвечающие за фары. Наиболее частая причина, приводящая к неисправностям реле – окисление контактов. При этом чаще всего лампа не горит ровно, а моргает.

Достаточно зачистить контакты, и реле снова будет исправно работать. Если же причина в перегорании и выходе из строя, такое реле заменяют на новое.

Реле ближнего света

Другая возможная неисправность – в сети. Нужно проверить все контакты проводов, идущих на блок-фары, ПТФ, а также подсветки приборов.

Если это не помогает, тогда снять переключатель – регулятор света фар, затем – регулятор наружной подсветки и проверить их контакты.

Recommendations

Comments 12

ссылочку не кинешь, буду признателен, пора менять ксен

Перейдите по видео на YOUTUBE, там под видео есть на них ссылочка

Первая ошибка покупки таких ламп это цоколь из пластика. От нагрева деформируется и лампа из-за этого провисает. Получается не ровная грань. У меня были такие же, тоже теперь в дальнем))) в ближнем стоят чуть другие но уже металлический цоколь

Понял, буду знать на будущее. Пока они стоят и не двигаются, хотя я ездил по очень разбитой дороге.

лампы говно.(нет граници, светят куда попало) ставил. в ближний не годится! выкидывать жалко в дальний пока поставил (хотя для дальнего они тоже шлак, ибо в даль не светят, но как + ближнему, и то на сухом асфальте только.) . черные пластмаски (переходник под н1 приклей на клей сразу! через не большое время разбалтываются и начинают падать . у мея фары бош, эти лампы закрываются крышкой без проблем (по крайне мери дальний ближний закрывать не пробывал так как сразу снял)

Не совсем согласен. Лампы хорошие, просто фары для них не совсем подходят. Я теперь ночью в дождь могу ездить без проблем — все видно. У меня у друга стоят похожие в линзе — граница есть. Просто нужна линза для таких ламп.

Похожие но не таки. Эти хлам.

Вы в праве иметь свое мнение. Для меня они отличные и светят довольно таки хорошо. У друга похожие — тоже с китая и за такую же цену.

С фарами надо будет что-то думать, как вариант линзы попробуй а то скорей всего будешь слепить встречу с такими лампами

Да, обязательно поищу варианты. Пока что опустил фары в самый низ — вроде нормально. Друг ехал на встречу мне, сказал что нормально.

Я когда выбирал себе что поставить фары кержач в одну поставил лэд в другую ксенон и сравнил визуально по свету ксенон мне больше понравился, а так это дело личное что кому нравится

Читать дальше: Накладки на колесные арки 2115

Вопреки многим негативным отзывам про диодные лампы в ближний свет, из любопытства заказал их себе. Лучше один раз испытать самому, чем сто раз услышать ) И как раз появился повод — перегорела галогенка в ближнем.

Выбор пал на бюджетные лампы H1 на COB-диодах с заявленной мощностью 33 Вт на лампу.

Забрал лампы и сразу пошел ставить.

Подъехал к забору, чтобы проверить границу. Фары нужно срочно поднимать, светят низко (

В целом светотеневая граница неплохая, как мне показалось, слепить не должно. По дороге на трассе никто не моргал дальним, уже радует )

На снежной белой дороге любые лампы светят неплохо ) На мокром асфальте не довелось проверить.

Т.к. у ламп есть радиатор, крышка фары не закрылась, пришлось доработать. Отрезал из универсального плинтуса подходящую полоску и вставил в крышку. Для фиксации крышки в блок-фаре закрепил плас, как на фото.

Колхоз, но держится нормально, радиатор теперь не будет засираться, и фара не должна потеть.

Теперь мои выводы. +:

— свет красивый, белый;

— потребляет меньше энергии, а значит аккумулятору меньше нагрузки;

— есть неплохая светотеневая граница (фара с линзой).

— не влезает под крышку, надо дорабатывать;

— с заявленной мощностью китайцы приврали, замерил — 26 ватт на лампу.

— по ощущениям освещают не лучше галогенок в 100 W. В дождь на мокром асфальте думаю будет еще хуже, время покажет.

В следующей записи расскажу, как поднимал фару, т.к. дорога освещалась метров на 15 в верхнем положении.

Добрый день, уважаемый читатель.

Автомобильная промышленность не стоит на месте, происходит постоянное совершенствование конструкции транспортных средств. Этот процесс затронул в том числе и световые приборы. На смену традиционным галогеновым лампочкам сначала пришли ксеноновые фары, а затем стали появляться еще более совершенные светодиодные лампы.

В настоящее время светодиодные фары устанавливаются в основном на дорогих моделях автомобилей, поэтому у многих автовладельцев возникает желание установить светодиоды самостоятельно. В этой статье будут рассмотрены штрафы за диодные лампочки в фарах, которые могут быть получены в разных ситуациях.

Виды освещения

Чтобы обеспечить надежную и долговечную работу фар, автолюбители могут выбрать из светодиодных, ксеноновых, галогенных или обычных ламп накаливания для ближнего света

Среди владельцев автомобиля ВАЗ 2110, а также моделей 2111 популярны следующие виды ламп:

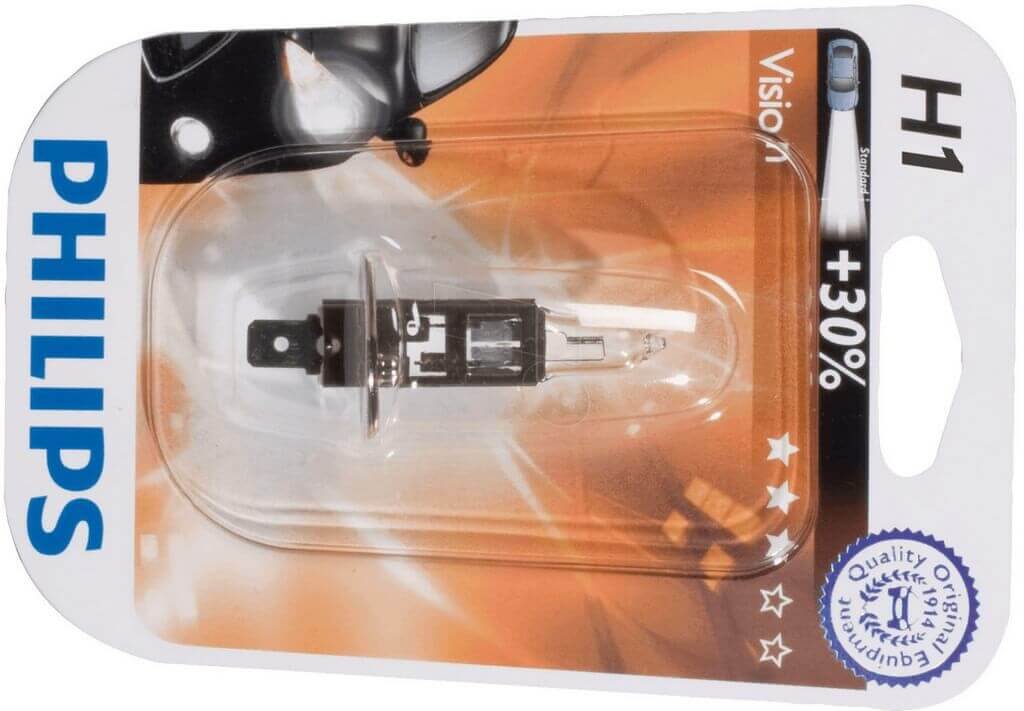

Philips Vision. Способны обеспечить на треть больше света, чем галогенные модели. Также они значительно превосходят по качеству и износоустойчивости заводское освещение многих моделей автомобиля. Часто именно такие лампы ставятся на производстве машин, что является показателем высокого качества модели. По соотношению «цена-качество» считаются одним из лучших вариантов для ВАЗа;

Лампочки Philips Vision

Philips VisionPlus. Модель является модернизированным типом Philips Vision. Она освещает дорожное покрытие на 60% лучше стандартной галогенной модели, что обеспечивает большую отдачу света;

Лампочка Philips Vision Plus

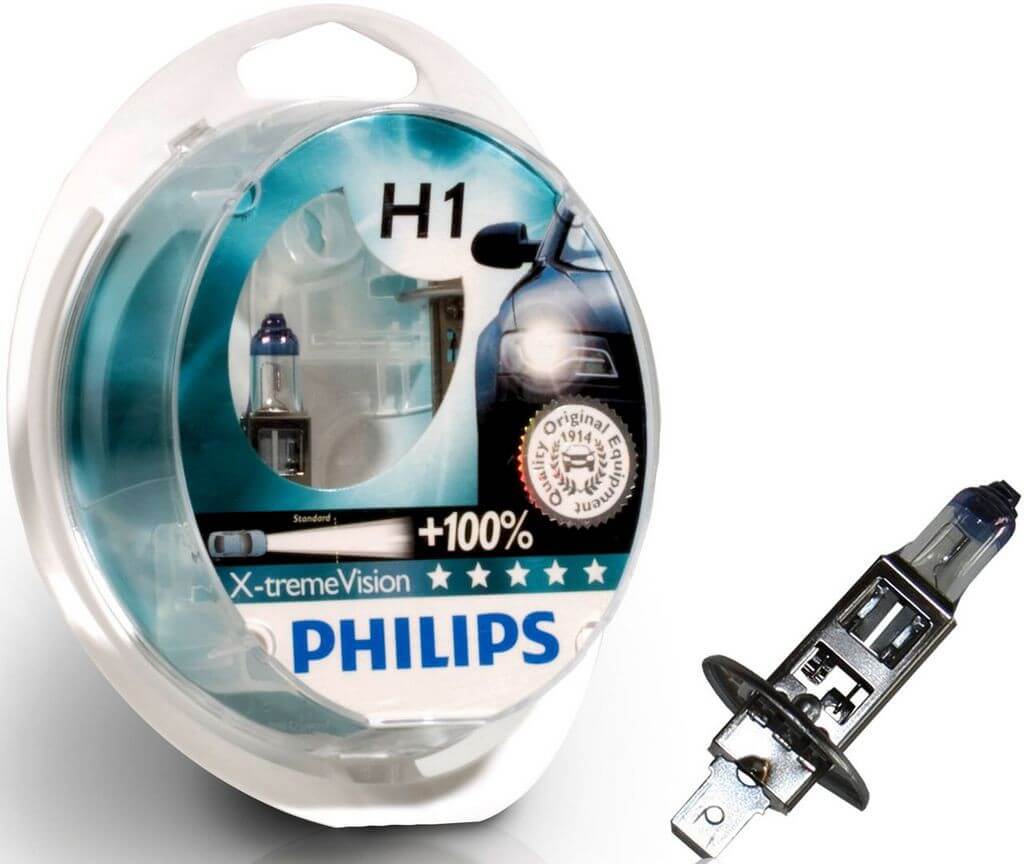

Philips X-treme Vision. Является самым мощным компонентом освещения, потому что способствует увеличению светового потока на 100%. Не ставится при производстве ВАЗа, поэтому ее нужно покупать отдельно;

Лампочки Philips X-treme Vision

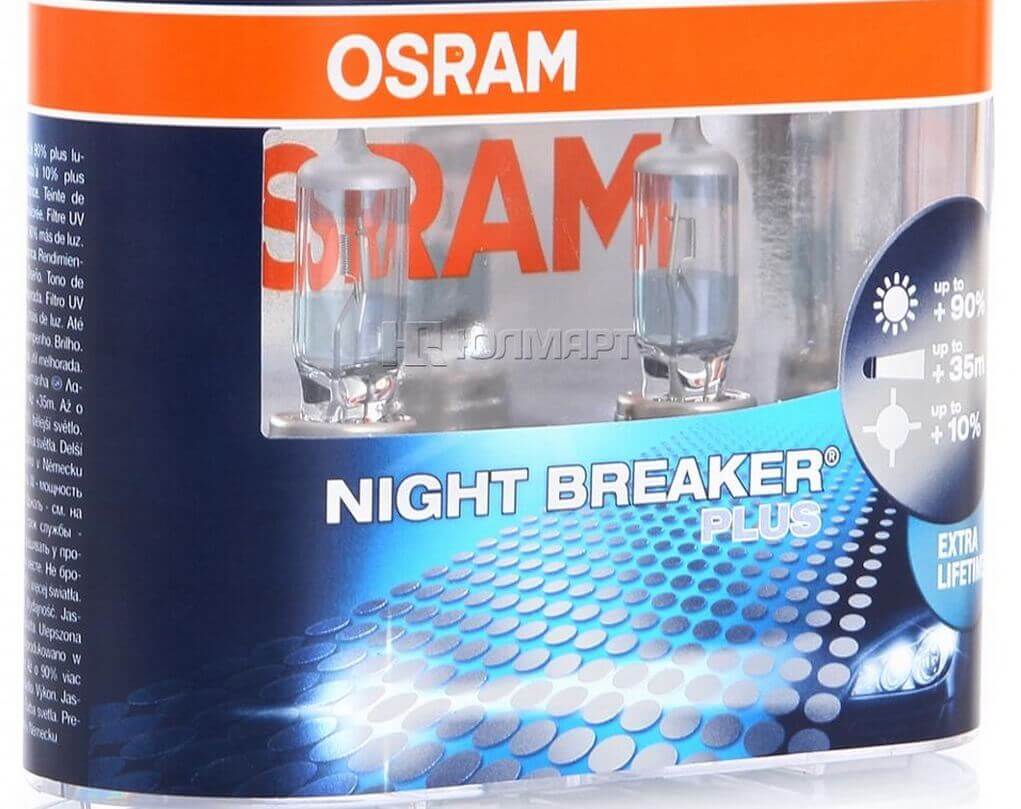

Osram Night Breaker Plus. С ними свет ярче на 90%. К тому же свечение изделия на 10% белее обычных моделей. Это позволяет значительно (до 35 метров) увеличить длину освещаемого дорожного покрытия. Также изделия служат на 50% дольше обыкновенных галогенных разновидностей;

Лампочки Osram Night Breaker Plus

Philips Diamond Vision 5000 K. Способны повысить яркость света на 20% относительно стандартного освещения в ВАЗе 2110. Ближний свет в фарах при использовании таких изделий становится максимально приближенным к естественному освещению в дневное время суток. Стоят дороже большинства представленных моделей;

Лампочки Philips DiamondVision

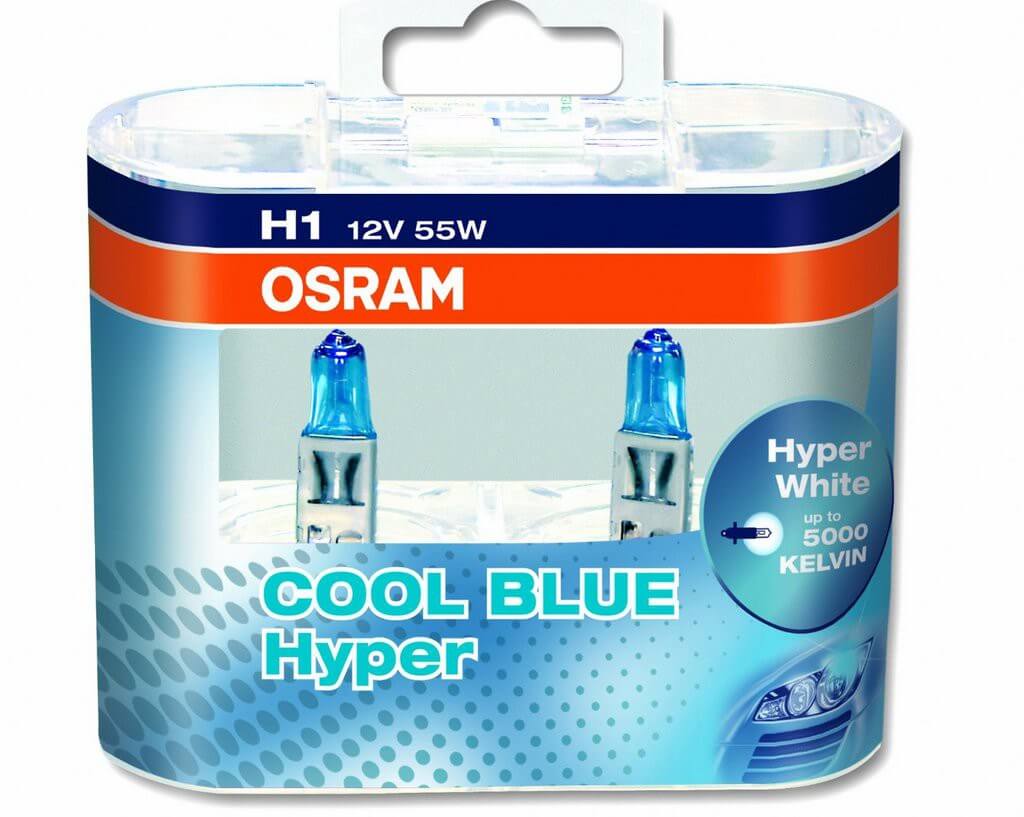

Osram CoolBlue 5000 К. Высокая цветовая температура обеспечивает яркое белое (но приближенное к дневному) освещение, которое при этом не утомляет водителя и является привычным для глаз.

Лампочки Osram Cool Blue

Какие лампы лучше подходят для фар ВАЗ 2110

С блок-фарами на десятку разобрались, теперь посмотрим, какие лампы лучше показали себя для ВАЗ 2110 на ближнем и на дальнем свете. Среди ламп, которые находим в продаже с нужным нам цоколем Н1, наиболее приличные отзывы собирают те, которые имеют:

длительный срок службы;
приемлемые цены;
лучшее соотношение мощности и яркости;
наибольшее соответствие характеристикам дневного света.

По ценам на галогеновые лампы сориентироваться достаточно просто. Самые дорогие — брендовые, с дополнительными возможностями, которые часто оказываются просто рекламным трюком. Тем не менее и среди недорогих ламп Н1 есть из чего выбрать:

Серия корейских ламп MTF. Очень неплохое качество при сносной цене. Модель MTF Light MAGNESIUM H1 100W отличается высоким ресурсом (более 550 часов), теплым белым светом, имеют двухслойное интерферционное покрытие.
MTF Light PALLADIUM H1 55W, неплохие лампы той же корейской компании с ярким голубоватым светом. Имеют один незначительный минус — после 400-450 часов работы теряют яркость.
Osram H1 Cool Blue 4000K 64150 CB, для тех, кто любит ксеноновый свет. Немецкое качество, чуть дороже корейских, но ходят прилично. В нормальных условиях отрабатывают своих 500 часов без потери эффективности. Цветовая температура: 4000К.
Osram H1 Night Breaker + 90% 64150 NBR, производитель уверяет, что световой конус распространяется на 35 м дальше, чем в аналогах, имеет ярко-белый свет и пользуется успехом у владельцев десяток.
Philips H1 Crystal Vision (4300K), еще одна очень популярная модель. Цветовая температура: 4300К, что делает их свет похожим на ксеноновый, но при этом конус света более насыщенный, что делает читаемость знаков и разметки более качественными.
Philips H1 NightGuide DoubleLife, новая серия, но стабильно пользуется спросом в 2017-2018 году из-за технологии трехцветного освещения — яркий белый, холодный белый и теплый белый цвета распределяются по зонам, увеличивая читаемость разметки и предотвращает ослепление встречных.

Независимо от того, какие лампы нам покажутся лучше для тех или иных условий, важно помнить, что замена их должна проводиться попарно с одной и другой стороны для более равномерного освещения. Яркого всем света и удачных путешествий!. Лампа ближнего света ВАЗ 2110 — та деталь, с ремонтом которой рано или поздно сталкиваются все автовладельцы

Заводское оборудование быстро перегорает, тускло светит и не может обеспечить достаточную видимость в темное время суток

Лампа ближнего света ВАЗ 2110 — та деталь, с ремонтом которой рано или поздно сталкиваются все автовладельцы. Заводское оборудование быстро перегорает, тускло светит и не может обеспечить достаточную видимость в темное время суток.

Виды лампочек ближнего света на ваз 2110, 2112
