Кр142ен12а как регулировать напряжение

Пример типовой схемы подключения

Для всех нерегулируемых однополярных стабилизаторов типовая схема одинакова:

С1 должен иметь ёмкость от 0,33 мкФ, С2 – от 0,1. В качестве С1 может быть использован фильтрующий конденсатор выпрямителя, если проводники от него до входа стабилизатора имеют длину не более 70 мм.

Двуполярный стабилизатор К142ЕН6 обычно включается так:

Для микросхем К142ЕН12 и ЕН18 напряжение на выходе устанавливается резисторами R1 и R2.

Для К142ЕН1(2) типовая схема включения выглядит сложнее:

Кроме типовых схем включения интегральные для стабилизаторов серии 142 существуют и другие варианты, позволяющие расширить область применения микросхем.

Обзор известных моделей

Большинство микросхем для питания светодиодов выполнены в виде импульсных преобразователей напряжения. Преобразователи, в которых роль накопителя электрической энергии выполняет катушка индуктивности (дроссель) называются бустерами. В бустерах преобразование напряжения происходит за счет явления самоиндукции. Одна из типичных схем бустера приведена на рисунке.

Схема стабилизатора тока работает следующим образом. Транзисторный ключ находящийся внутри микросхемы периодически замыкает дроссель на общий провод. В момент размыкания ключа в дросселе возникает ЭДС самоиндукции, которая выпрямляется диодом. Характерно то, что ЭДС самоиндукции может значительно превышать напряжение источника питания.

Как видно из схемы для изготовления бустера на TPS61160 производства фирмы Texas Instruments требуется совсем немного компонентов. Главными навесными деталями являются дроссель L1, диод Шоттки D1, выпрямляющий импульсное напряжение на выходе преобразователя, и R_set.

Резистор выполняет две функции. Во-первых, резистор ограничивает ток, протекающий через светодиоды, а во-вторых, резистор служит элементом обратной связи (своего рода датчиком). С него снимается измерительное напряжение, и внутренние схемы чипа стабилизируют ток, протекающий через LED, на заданном уровне. Изменяя номинал резистора можно изменять ток светодиодов.

Преобразователь на TPS61160 работает на частоте 1.2 МГц, максимальный выходной ток может составлять 1.2 А. С помощью микросхемы можно питать до десяти светодиодов включенных последовательно

Яркость светодиодов можно изменять путем подачи на вход «контроль яркости» сигнала ШИМ переменной скважности. КПД приведенной схемы составляет около 80%. Нужно заметить, что бустеры обычно используются, когда напряжение на светодиодах выше напряжения источника питания

В случаях, когда требуется понизить напряжение, чаще применяют линейные стабилизаторы. Целую линейку таких стабилизаторов MAX16xxx предлагает фирма MAXIM. Типовая схема включения и внутренняя структура подобных микросхем представлена на рисунке

Нужно заметить, что бустеры обычно используются, когда напряжение на светодиодах выше напряжения источника питания. В случаях, когда требуется понизить напряжение, чаще применяют линейные стабилизаторы. Целую линейку таких стабилизаторов MAX16xxx предлагает фирма MAXIM. Типовая схема включения и внутренняя структура подобных микросхем представлена на рисунке.

Как видно из структурной схемы, стабилизация тока светодиодов осуществляется Р-канальным полевым транзистором. Напряжение ошибки снимается с резистора R_sens и подается на схему управления полевиком. Так как полевой транзистор работает в линейном режиме, КПД подобных схем заметно ниже, чем у схем импульсных преобразователей.

Микросхемы линейки MAX16xxx часто применяются в автомобильных приложениях. Максимальное входное напряжение чипов составляет 40 В, выходной ток – 350 мА. Они, как и импульсные стабилизаторы, допускают ШИМ-диммирование.

Характеристики

Предельно допустимые характеристики КР142ЕН5А, сильно зависят от температуры её корпуса (Т_КОРП.) и приводятся в даташит производителей отдельно от остальных. Перечислим их:

максимальное напряжение на входе (UВХ.) до 15 В, при ТКОРП. = — 45 …+ 70 °C;

при Т_КОРП. = — 45 …+ 100 °C:

• выходное напряжение (U_ВЫХ.) находится в диапазоне 4.9 … 5.1 В;
• рассеиваемая мощность (Р_МАКC.) без радиатора не более 1.5 Вт., с теплоотводом до 10 Вт;
• предельный выходной ток (при Р ≤ Р_МАКC.) I_МАКC. до 1.5 А.

Электрические параметры

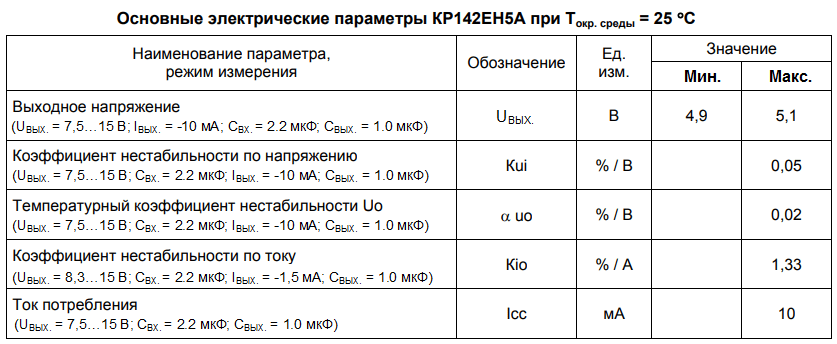

Кроме максимально допустимых значений у КР142ЕН5А есть электрические параметры. Они приводятся совместно с дополнительными условиями их измерения. Все значения в этом перечне справедливы только при условии температуры окружающей среды Т_ОКР. = + 25ОС.

Аналоги

Линейный стабилизатор напряжения КР142ЕН5А является аналогом зарубежных микросхем первого поколения серии LM7805, впервые представленных в 70-х годах американской компанией  Fairchild Semiconductor. Это популярная импортная ИС из серии 78xx, так как имеет на выходе наиболее распространенные для питания различных приборов +5 В. Современными аналогами микросхемы являются: А7805Т, KIA7805, L7805CV, LM7805. Отечественную КР142ЕН5В можно так же рассмотреть в качестве полноценной замены.

Особенности маркировки

Не все экземпляры КР142ЕН5А имеют полную маркировку на корпусе. Вместо неё указывается условный код, по которому и узнают “кренку”. В этом случае на корпус наносится следующая информация: марка завода-изготовителя, тип микросхемы, год и неделя выпуска.

Встречается так же и другое сокращенное обозначение данного устройства – КРЕН 5А.

Стабилизатор КРЕН8Б (КР142ЕН8Б) на 12 В

Характеристики стабилизатора КРЕН8Б (КР142ЕН8Б) практически ни в чём не уступают импортным аналогам микросхемам вроде 7812. Они оба предназначены для стабилизации постоянного напряжения с фиксированным выходом . С началом его использования появилась возможность оснащать все платы сложных устройств с основным нестабильным источником питания, собственными компактными схемами стабилизации на 12В.

Разработанный в начале 90-x гг, советский КРЕН8Б до сих пор применяется радиолюбителями в различных электронных приложениях, преимущественно в конструкциях источниках напряжения для небольших слаботочных систем. Наличие внутренней защиты от перегрева, короткого замыкания и разрядного тока конденсаторов, сделали его по настоящему не убиваемым.

142ЕН1, 142ЕН2, 142ЕН3, 142ЕН4

Требуемое выходное напряжение устанавливают переменным резистором R2.

Другие темы

В дополнение может быть добавлен выходной конденсатор для сглаживания переходных процессов. Вашему вниманию предлагается несколько необычный способ получения стабильных значений напряжений, 3-выводные стабилизаторы для которых либо не существуют в природе, либо еще мало распространены. В литературе предлагается немало способов, как найти выход из данной ситуации. Позади указанных в таблице обозначений также могут быть буквы и цифры, указывающие на те или иные конструктивные или эксплуатационные особенности микросхемы. Общее число элементов стабилизатора было довольно значительным, особенно если от него требовались функции регулирования выходного напряжения, защиты от перегрузки и замыкания выхода, ограничения выходного тока на заданном уровне.

Все системы защиты от перегрузок остаются полностью работоспособными даже если вход регулирования отключен. Последние сообщения. Если же это напряжение, наоборот, возрастает, процесс протекает в противоположном направлении и равенство выходных напряжений также восстанавливается. Проверенный стабилизатор 12 вольт за 10 рублей для LED/светодиодов и ДХО

https://youtube.com/watch?v=2w1tiDYh8DM

Крен 12 вольт

Стабилизатор напряжения крен 12 вольт, расположенный в блоке питания, является немаловажным узлом радиоэлектронной техники. Не так давно подобные узлы были основаны на стабилитронах и транзисторах, на смену которым пришли специализированные микросхемы.

Плюсами таких схем стали способность в широких диапазонах выходного тока и выходного напряжения, а также присутствие системы, защищающей от перегрузок по электрическому току и перегревания – при превышении допустимого температурного значения кристалла микросхемы производится остановка тока на выходе.

Технические характеристики

К основным характеристикам стабилизатора крен 12 вольт относятся:

• отсутствие необходимости в дополнительных внешних компонентах;
• наличие внутренней системы термозащиты;
• присутствие защитной схемы выходного транзистора;
• внутренние ограничители тока коротких замыканий;
• лёгкость и малые габариты.

Выходной ток в стабилизирующих устройствах крен 12 может быть 1 или 1,5 А, максимальное напряжение – 30 или 35 В. Разность входного напряжения с выходным в таких стабилизаторах всегда одинакова и составляет 2,5 В.

КР142ЕН12А

Стабилизатор КР142ЕН12А и его аналог LM317 являются регулируемыми стабилизирующими устройствами компенсационного типа. Работают они с внешним разделителем напряжения в элементе измерения, что позволяет регулирование напряжения на выходе в диапазоне 1,3 В – 37 В. Элемент регулирования находится в плюсовом проводе питания. Предел тока нагрузки не превышает 1 А.

Данные стабилизаторы считаются самыми «высоковольтными» в линейке К142, обладают высокой стойкостью к импульсным мощностным перегрузкам. Также они имеют систему, защищающую от перегрузок по току на выходе.

Прибор защищается пластмассовым корпусом, с вмонтированным удлинённым фланцем для теплоотведения. Массы подобных приборов не превышает 2,5 г.

Применение

Стабилизаторы на 12В широко используются в схемах электронных устройств как составляющие источников их электропитания. Это может быть бытовая и измерительная техника, радиоэлектронная аппаратура и прочие конструкции.

Также эти стабилизаторы используются автолюбителями при необходимости ограничения тока заряда аккумулятора, проверки источника питания, установке LED-лент в автомобильные фары во избежание частого сгорания светодиодов.

Простота схемного решения стабилизатора делает его лёгким в использовании даже для обычного обывателя, не обладающего специальными знаниями.

Стабилизатор КР142ЕН5А характеристики и особенности прибора

КР142ЕН5А характеристики и схемы включения этого стабилизатора напряжения будут приведены в статье ниже. Узнаете где применяются КР142ЕН5А и особенности прибора.

Что представляет из себя данный элемент? Это объединенный чип линейного стабилизатора, выпускаемого на отечественных производствах, специализирующихся на изготовлении радиоэлектронных компонентов. ИМС выполнена в корпусе TO-220 с тремя контактными выводами. Его выходная цепь обеспечивает фиксированное напряжение постоянной полярности 5v и рабочий ток 2А. В КРЕНке предусмотрены схемы защита от КЗ, от превышения максимального тока и чрезмерного нагрева.

Применяется эта микросхема, благодаря своим характеристикам, во многих электронных устройствах и выполняет там функции источника постоянного напряжения. Сфера ее использования довольно широкая, эти приборы часто можно встретить в модулях измерительных систем, логических схемах, гаджетах воспроизведения высокого качества. В случае необходимости замены данного стабилизатора, существуют доступные аналогичные приборы стабилизации напряжения зарубежного производства, такие как: 7805 (78L05).

Основные параметры КР142ЕН5А

• Стабилизированное напряжение на выходе: 5v
• Рабочий ток на выходе: 2 А
• Предельное напряжение на входе: 15v
• Перепад напряжения относительно входа-выхода составляет: 2,4v
• Рассеиваемая мощность ИМС установленной на теплоотводе равняется: 12 Вт
• Допустимая погрешность напряжения на выходе: 0,05v

Другие характеристики работы источника питания КР142ЕН5А:

• Нет необходимости в обвязке дополнительными элементами;
• Встроенная схема температурной защиты;
• Защита транзистора установленного в выходной цепи;
• Схема ограничения тока при коротком замыкании.

Стандартная схема включения микросхемы

Разумеется, главная цель применения данного чипа — это обеспечение постоянным, стабилизированным пяти вольтовым напряжением необходимую электронную схему. Однако, кроме этого, стабилизирующая ИМС может быть использована в качестве обычного источника питания

И, что немаловажно, эта ИМС обладает возможностью изменять напряжение в выходной цепи. Диапазон регулирования составляет 5,5…12v

Чтобы реализовать эту возможность, нужно будет добавить определенные дополнительные элементы.

Принцип работы схемы такой: С выпрямителя устройства напряжение +15v подается во входную цепь стабилизатора фиксированного питания. С выходного контакта на вывод управления микросхемы приходит напряжение снимаемое с транзистора VT1. На управляющий вывод (2) поступает напряжение с выхода (3) стабилизатора через транзистор VT1. Значение данного напряжения устанавливается подстроечным резистором R2. Если выставить регулятор резистора в верхнее положение, то уровень напряжения в выходной цепи источника питания будет самым малым (5.5v).

Создается самое низкое напряжение на выходе из штатного значения стабилизатора 5v, f также добавляется напряжение из цепочки коллектора-эмиттера находящегося в открытом состоянии транзистора VT1.

Конденсатор С2 имеющий номинал 10µF фильтрует искажения, конденсатор С1 10µF ограничивает возможное появление высоко-частотного сигнала. Максимальный ток в выходном тракте стабилизатора может составлять до 2А, следовательно, для создания комфортных условий для работы микросхемы, необходимо ее разместить на теплоотводе.

Предыдущая запись Морель Темпо 6 — установка автомобильной акустики

Следующая запись Bowers Wilkins 702 S2 — тест флагманской серии напольной акустики

Основные параметры

Характеристики КРЕН12A, приведённые в технических описаниях (datasheet), стоит рассматривать с учётом максимальной рассеиваемой мощности устройства. В любых режимах работы не допускается её превышение, а для стабильной работы необходимо предусмотреть соответствующее охлаждение. Без использования радиатора предельная мощность ограничивается параметрами корпуса — обычно не превышает 1 Вт. Напряжение на входе микросхемы должно быть всегда больше, чем на выходе на 2-3 В.

Максимальные параметры

Приведём максимальные значения параметров для КРЕН12A:

• напряжение: на входе до 40 В; на выходе от 1.25 до 37 В;
• выходной ток 1.5 А;
• рассеиваемая мощность до 20 Вт;
• диапазон рабочих температур от 0 до +125 oC.

Не допускается превышать указанные значения.

Аналоги

У КРЕН12А есть отличные функциональные аналоги КР142ЕН12Б (до 1 А) и LM317T. Импортный по некоторым параметрам считается лучше отечественного. Возможно в связи с этим белорусский «Интеграл» в последнее время выпускает подобные устройства и с маркировкой «LM». Это обусловлено большой популярностью линейных стабилизаторов напряжения в мире, поэтому зарубежные производители все время совершенствуют их.

Как проверить работоспособность микросхем КРЕН

Микросхемы серии 142 имеют достаточно сложное устройство, поэтому мультиметром однозначно проверить её работоспособность невозможно. Единственный способ – собрать макет реального включения (на плате или навесным монтажом), который включает в себя, как минимум, входную и выходные ёмкости, подать на вход питание и проверить напряжение на выходе. Оно должно соответствовать паспортному.

Несмотря на доминирование на рынке микросхем зарубежного производства, приборы серии 142 удерживают свои позиции за счет качества изготовления и других потребительских свойств.

Описание характеристик, назначение выводов и примеры схем включения линейного стабилизатора напряжения LM317

Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность

Описание, технические характеристики и аналоги выпрямительных диодов серии 1N4001-1N4007

Что такое диодный мост, принцип его работы и схема подключения

Режимы работы, описание характеристик и назначение выводов микросхемы NE555

Защита от перенапряжения: что лучше стабилизатор или реле контроля напряжения?

Схема включения КР142ЕН5А

Как видно, микросхема DA1 включена по типовой схеме в плюсовое плечо СН. С появлением специализированных микросхем ситуация изменилась. Выпускаемые микросхемные стабилизаторы напряжения способны работать в широких пределах выходных напряжения и тока, часто имеют встроенную систему защиты от перегрузки по току и от перегревания — как только температура кристалла микросхемы превысит допустимое значение, происходит ограничение выходного тока.
Если исходить из того, что напряжение на эмиттерном переходе транзистора VT1 и прямое напряжение диода VD1 примерно одинаковы, то распределение тока между микросхемой DA1 и регулирующим транзистором зависит от отношения значений сопротивления резисторов R2 и R1.
Все сказанное служит только для предварительного выбора стабилизатора, перед проектированием блока питания следует ознакомиться м полными справочными характеристиками, хотя бы для того, чтобы точно знать, каково максимально допустимое входное напряжение, достаточна ли стабильность выходного напряжения при изменении входного напряжения, тока нагрузки или температуры.
СН с регулируемым выходным напряжением, выходное напряжение которого можно регулировать от 0 до 10 В.
Облегчить режим работы микросхемы в подобных случаях можно, подключив к ней внешний регулирующий транзистор.
При этом нужно обязательно учитывать различия цоколевки микросхем для положительных и отрицательных напряжений. Для достижения очень высокого значения коэффициента подавления пульсаций вход регулирования может быть зашунтирован емкостью.
Такое схемотехническое решение заимствовано из .
Работа стабилизатора напряжения КРЕН8Б

https://youtube.com/watch?v=uhssRbXdvu8

Стабилизатор крен8б

В настоящее время интегральные стабилизаторы напряжения распространены достаточно широко. Источники питания с использованием таких стабилизаторов имеют небольшое количество дополнительных элементов, низкую стоимость и обладают отличными техническими характеристиками. Линейный стабилизатор крен8б – один из наиболее распространённых вариантов отечественного производства, являющийся аналогом импортных стабилизаторов линейки 78хх.

Действие стабилизатора

Стабилизатор кр1428б даёт возможность снабжения каждой платы сложного прибора отдельным стабилизирующим устройством и воспользоваться для его питания общим источником, не обеспеченным стабилизацией.

Поскольку поломка одного из стабилизаторов приводит к выходу из строя только подключенного к нему блока, это повышает общую надёжность устройств. Также такая схема подключения смогла решить проблему борьбы с помехами импульсного характера и наводками на длинные питающие провода.

Следует знать, что превышение значения тока, на которое рассчитано устройство, может повлечь за собой выход стабилизатора из строя. Однако современные стабилизаторы имеют защиту по току – в случае превышения максимальной нагрузки тока они просто отключаются.

К минусам линейных стабилизаторов можно отнести и сильный нагрев при повышенной нагрузке. Так повышение входного напряжения влечёт за собой перегрев стабилизатора. При разработке стабилизаторов крен8б эта проблема была решена обеспечением защиты по перегреву.

Технические характеристики:

• Стабилизатор кр1428б имеет следующие характеристики:
• допустимая величина выходного тока 1 Ампер;
• наличие внутренней термозащиты;
• защищённый выходной транзистор;
• отсутствие необходимости во внешних компонентах;
• внутренние ограничения токов короткого замыкания.

Применение

Применяться такой стабилизатор может в таких устройствах, как:

1. в радиоэлектронных устройствах как источник питания логических систем;
2. в устройствах воспроизведения высокого качества;
3. в измерительных приборах.

При добавление в типовые схемы дополнительных элементов можно превратить стабилизатор из источника напряжения в источник с регулировкой как напряжения, так и тока.

Если длина соединительных проводов стабилизатора с фильтрующими конденсатами выпрямителя превышает 1 метр, тогда на его входе требуется установка электролитического конденсатора.

Выбор линейного стабилизатора крен1428б поможет решить проблему со стабилизацией напряжения в большом спектре радиоэлектронный и других устройств и продлит срок использования приборов.

Как проверить работоспособность микросхем КРЕН

Микросхемы серии 142 имеют достаточно сложное устройство, поэтому мультиметром однозначно проверить её работоспособность невозможно. Единственный способ – собрать макет реального включения (на плате или навесным монтажом), который включает в себя, как минимум, входную и выходные ёмкости, подать на вход питание и проверить напряжение на выходе. Оно должно соответствовать паспортному.

Несмотря на доминирование на рынке микросхем зарубежного производства, приборы серии 142 удерживают свои позиции за счет качества изготовления и других потребительских свойств.

Источник

LiveInternetLiveInternet

Простой регулятор напряжения 1.2 — 37В на ИМС LM317 (аналог КР142ЕН12А)

Как оказалось это регулятор напряжения. Почему бы не собрать такое чудо

Параметры микры: Выходное напряжение (регулируемое): 1.2-37В Входное напряжение макс.: 40В Выходной ток макс.: 1.5А Рабочая температура: 0…125°C Корпус: TO-220 Аналог: КР142ЕН12А

Схема регулятора напряжения на LM317

И набор деталей:

ИМС = LM317(Цоколевка: 1-Регулятор, 2-Выход, 3-Вход) C1 = 0.1мФ(104) C2 = 1мФ C3 = 10мФ R1 = 270 Ом R2 = 5к VD1,2 = 1N4007(других не нашел)

Печатка регулятора напряжения на LM317

печатку Sprint-Layout 5.0 для регулятора напряжения на LM317

Взято тут

Пример типовой схемы подключения

Для всех нерегулируемых однополярных стабилизаторов типовая схема одинакова:

С1 должен иметь ёмкость от 0,33 мкФ, С2 – от 0,1. В качестве С1 может быть использован фильтрующий конденсатор выпрямителя, если проводники от него до входа стабилизатора имеют длину не более 70 мм.

Двуполярный стабилизатор К142ЕН6 обычно включается так:

Для микросхем К142ЕН12 и ЕН18 напряжение на выходе устанавливается резисторами R1 и R2.

Для К142ЕН1(2) типовая схема включения выглядит сложнее:

Кроме типовых схем включения интегральные для стабилизаторов серии 142 существуют и другие варианты, позволяющие расширить область применения микросхем.

Стабилизатор крен8б

В настоящее время интегральные стабилизаторы напряжения распространены достаточно широко. Источники питания с использованием таких стабилизаторов имеют небольшое количество дополнительных элементов, низкую стоимость и обладают отличными техническими характеристиками. Линейный стабилизатор крен8б – один из наиболее распространённых вариантов отечественного производства, являющийся аналогом импортных стабилизаторов линейки 78хх.

Действие стабилизатора

Стабилизатор кр1428б даёт возможность снабжения каждой платы сложного прибора отдельным стабилизирующим устройством и воспользоваться для его питания общим источником, не обеспеченным стабилизацией.

Поскольку поломка одного из стабилизаторов приводит к выходу из строя только подключенного к нему блока, это повышает общую надёжность устройств. Также такая схема подключения смогла решить проблему борьбы с помехами импульсного характера и наводками на длинные питающие провода.

Следует знать, что превышение значения тока, на которое рассчитано устройство, может повлечь за собой выход стабилизатора из строя. Однако современные стабилизаторы имеют защиту по току – в случае превышения максимальной нагрузки тока они просто отключаются.

К минусам линейных стабилизаторов можно отнести и сильный нагрев при повышенной нагрузке. Так повышение входного напряжения влечёт за собой перегрев стабилизатора. При разработке стабилизаторов крен8б эта проблема была решена обеспечением защиты по перегреву.

Технические характеристики:

• Стабилизатор кр1428б имеет следующие характеристики:
• допустимая величина выходного тока 1 Ампер;
• наличие внутренней термозащиты;
• защищённый выходной транзистор;
• отсутствие необходимости во внешних компонентах;
• внутренние ограничения токов короткого замыкания.

Применение

Применяться такой стабилизатор может в таких устройствах, как:

1. в радиоэлектронных устройствах как источник питания логических систем;
2. в устройствах воспроизведения высокого качества;
3. в измерительных приборах.

При добавление в типовые схемы дополнительных элементов можно превратить стабилизатор из источника напряжения в источник с регулировкой как напряжения, так и тока.

Если длина соединительных проводов стабилизатора с фильтрующими конденсатами выпрямителя превышает 1 метр, тогда на его входе требуется установка электролитического конденсатора.

Выбор линейного стабилизатора крен1428б поможет решить проблему со стабилизацией напряжения в большом спектре радиоэлектронный и других устройств и продлит срок использования приборов.

Виды стабилизаторов напряжения

Различают всего 2 основных типа стабилизаторов напряжения:

• линейные
• импульсные

Линейные стабилизаторы напряжения

Например, микросхемы КРЕН или LM7805, LM1117, LM350.

Кстати, КРЕН — это не аббревиатура, как многие думают. Это сокращение. Советская микросхема-стабилизатор, аналогичная LM7805 имела обозначение КР142ЕН5А. Ну а ещё есть КР1157ЕН12В, КР1157ЕН502, КР1157ЕН24А и куча других. Для краткости всё семейство микросхем стали называть «КРЕН». КР142ЕН5А тогда превращается в КРЕН142.

Наиболее распространенный вид. Недостаток их в том, что они не могут работать на напряжении ниже, чем заявленное выходное напряжение. Если LM7805 стабилизирует напряжение на 5 вольтах, то на вход ему подать нужно как минимум на полтора вольта больше. Если подать меньше 6,5 В, то выходное напряжение «просядет», и мы уже не получим 5 В. Еще один минус линейных стабилизаторов — сильный нагрев при нагрузке. Собственно, в этом и заключается принцип их работы — всё, что выше стабилизируемого напряжения, просто превращается в тепло. Если мы на вход LM7805 подадим 12 В, то 7 потратятся на нагрев корпуса, а 5 пойдут потребителю. Корпус при этом нагреется настолько сильно, что без радиатора микросхема просто сгорит. Из всего этого вытекает ещё один серьёзный недостаток — линейный стабилизатор не стоит применять в устройствах с питанием от батареек. Энергия батареек будет тратиться на нагрев стабилизатора. Всех этих недостатков лишены импульсные стабилизаторы.

Импульсные стабилизаторы напряжения

Импульсные стабилизаторы — лишены недостатков линейных, но и стоят дороже. Это уже не просто микросхема с тремя выводами. Выглядят они, как плата с детальками.

Импульсные стабилизаторы бывают трех видов: понижающие, повышающие и всеядные.

импульсных стабилизаторов

Купить  —  LM7805 10 штук на Алиєкспресс

Импульсный стабилизатор (повышайка) MT3608 2A на Алиєкспресс

Импульсный стабилизатор 5А (понижайка) XL4015на Алиэкспресс

Хорошо. А что со стабилизатором тока?

Не открою Америку, если скажу, что стабилизатор тока стабилизирует ток.Токовые стабилизаторы ещё иногда называют светодиодным драйвером. Внешне они похожи на импульсные стабилизаторы напряжения. Хотя сам стабилизатор — маленькая микросхема, а всё остальное нужно для обеспечения правильного режима работы. Но обычно драйвером называют всю схему сразу.

Итак. Драйвер задаёт ток. Стабильно! Если написано, что на выходе будет ток в 350мА, то будет именно 350мА. А вот напряжение на выходе может меняется в зависимости от требуемого потребителем напряжения. Не будем пускаться в дебри теории о том. как всё это работает. Просто запомним, что вы напряжение не регулируете, драйвер сделает все за вас исходя из потребителя.

Что из себя представляют стабилизаторы напряжения КРЕН 142

Микросхемы серии 142 завоевали популярность из-за простоты получения стабильного напряжения – несложная обвязка, отсутствие регулировок и настроек. Достаточно подать питание на вход, и получить стабилизированное напряжение на выходе. Наибольшую известность и распространение получили нерегулируемые интегральные стабилизаторы в корпусах ТО-220 на напряжение до 15 вольт:

• КР142ЕН5А, В – 5 вольт;
• КР142ЕН5Б, Г – 6 вольт;
• КР142ЕН8А, Г – 9 вольт;
• КР142ЕН8Б, Д – 12 вольт;
• КР142 ЕН8В, Е – 15 вольт;
• КР142 ЕН8Ж, И – 12,8 вольт.

В случаях, когда надо получить более высокое стабильное напряжение, применяются приборы:

• КР142ЕН9А – 20 вольт;
• КР42ЕН9Б – 24 вольта;
• КР142ЕН9В – 27 вольт.

Эти микросхемы также выпускаются в планарном исполнении с несколько отличающимися электрическими характеристиками.

Серия 142 включает в себя и другие интегральные стабилизаторы. К микросхемам с регулируемым выходным напряжением относятся:

• КР142ЕН1А, Б – с пределами регулирования от 3 до 12 вольт;
• КР142ЕН2Б – с пределами 12…30 вольт.

Эти приборы выпускаются в корпусах с 14 выводами. Также в эту категорию входят трехвыводные стабилизаторы с одинаковым выходным диапазоном 1,2 – 37 вольт:

• КР142ЕН12 положительной полярности;
• КР142ЕН18 отрицательной полярности.

В серию входит микросхема КР142ЕН6 – двуполярный стабилизатор с возможностью регулировки выходного напряжения от 5 до 15 вольт, а также включение в качестве нерегулируемого источника ±15 вольт.

Все элементы серии имеют встроенную защиту от перегрева и короткого замыкания на выходе. А переполюсовку по входу и подачу внешнего напряжения на выход они не любят – время жизни в таких случаях исчисляется секундами.

Назначение выводов и принцип работы

По принципу работы все микросхемы серии относятся к линейным регуляторам. Это означает, что входное напряжение распределяется между регулирующим элементом (транзистором) стабилизатора и нагрузкой так, что на нагрузке падает напряжение, которое задается внутренними элементами микросхемы или внешними цепями.

Если входное напряжение увеличивается, транзистор прикрывается, если уменьшается – приоткрывается таким образом, чтобы на выходе напряжение оставалось постоянным. При изменении тока нагрузки стабилизатор отрабатывает так же, поддерживая неизменным напряжение нагрузки.

У этой схемы есть недостатки:

1. Через регулирующий элемент постоянно протекает ток нагрузки, поэтому на нём постоянно рассеивается мощность P=Uрегулятора⋅Iнагрузки. Эта мощность расходуется впустую, и ограничивает КПД системы – он не может быть выше Uнагрузки/ Uрегулятора.
2. Напряжение на входе должно превышать напряжение стабилизации.

Но простота применения, дешевизна прибора перевешивают недостатки, и в диапазоне рабочих токов до 3 А (и даже выше) что-то более сложное применять бессмысленно.

У регуляторов напряжения с фиксированным напряжением, а также у регулируемых стабилизаторов новых разработок (К142ЕН12, К142ЕН18) в трех- и четырехвыводном исполнении выводы обозначаются цифрами 17,8,2. Такое нелогичное сочетание выбрано, очевидно, для соответствия выводов с микросхемами в корпусах DIP. На самом деле такая «дремучая» маркировка сохранилась только в технической документации, а на схемах пользуются обозначениями выводов, соответствующим зарубежным аналогам.

Микросхемы старой разработки К142ЕН1(2) в 16-выводных планарных корпусах имеют следующее назначение выводов:

Недостатком планарного исполнения служит большое количество излишних выводов прибора. Стабилизаторы КР142ЕН1(2) в корпусах DIP14 имеют другое назначение выводов.

У микросхем К142ЕН6 и КР142ЕН6, выпускаемых в разных вариантах корпуса с теплоотводом и однорядным расположением выводов, цоколёвка следующая:

Назначение выводов и принцип работы

По принципу работы все микросхемы серии относятся к линейным регуляторам. Это означает, что входное напряжение распределяется между регулирующим элементом (транзистором) стабилизатора и нагрузкой так, что на нагрузке падает напряжение, которое задается внутренними элементами микросхемы или внешними цепями.

Если входное напряжение увеличивается, транзистор прикрывается, если уменьшается – приоткрывается таким образом, чтобы на выходе напряжение оставалось постоянным. При изменении тока нагрузки стабилизатор отрабатывает так же, поддерживая неизменным напряжение нагрузки.

У этой схемы есть недостатки:

1. Через регулирующий элемент постоянно протекает ток нагрузки, поэтому на нём постоянно рассеивается мощность P=U_{регулятора}⋅I_{нагрузки}. Эта мощность расходуется впустую, и ограничивает КПД системы – он не может быть выше U_{нагрузки}/ U_{регулятора}.
2. Напряжение на входе должно превышать напряжение стабилизации.

Но простота применения, дешевизна прибора перевешивают недостатки, и в диапазоне рабочих токов до 3 А (и даже выше) что-то более сложное применять бессмысленно.

У регуляторов напряжения с фиксированным напряжением, а также у регулируемых стабилизаторов новых разработок (К142ЕН12, К142ЕН18) в трех- и четырехвыводном исполнении выводы обозначаются цифрами 17,8,2. Такое нелогичное сочетание выбрано, очевидно, для соответствия выводов с микросхемами в корпусах DIP. На самом деле такая «дремучая» маркировка сохранилась только в технической документации, а на схемах пользуются обозначениями выводов, соответствующим зарубежным аналогам.

Микросхемы старой разработки К142ЕН1(2) в 16-выводных планарных корпусах имеют следующее назначение выводов:

Недостатком планарного исполнения служит большое количество излишних выводов прибора. Стабилизаторы КР142ЕН1(2) в корпусах DIP14 имеют другое назначение выводов.

У микросхем К142ЕН6 и КР142ЕН6, выпускаемых в разных вариантах корпуса с теплоотводом и однорядным расположением выводов, цоколёвка следующая:

Похожие записи:

Фантастический цвет «электрик». новый тренд сезона Как сделать металлоискатель своими руками: принцип работы, схемы, пошаговая инструкция Не отключается холодильник Usb-лампы Изготовление катушки для импульсного металлоискателя своими руками Самостоятельная установка спутниковой антенны: крепление, подключение, юстировка
