Кнопка противотуманных фар ваз 2114 распиновка

Способы установки

Есть несколько вариантов оснастить свой автомобиль системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.

Стандартный комплект ПТФ включает несколько элементов:

• Фары;
• Лампочки;
• Реле включения;
• Комплект проводов;
• Схема подключения;
• Кнопка для включения/выключения ПТФ.

Выбирая комплект, обратите внимание на то, чтобы фары соответствовали форме очков, то есть облицовочных элементов. Стандартный комплект

Стандартный комплект

Сегодня для владельцев ВАЗ 2114, желающих установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании Киржач. Ее используют при заводской установке ПТФ на дорогих версиях модели.

Ксенон в ПТФ

Многие автовладельцы подумывают о том, чтобы установить в противотуманки ксеноновые лампы. Хорошо ли это? Не особо.

Все дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип действия ксенона несколько иной по сравнению с обычными лампами типа Киржач.

Штатные ПТФ предназначены для определенных видов ламп, потому с ксеноном они не справляются. В результате в отражателе наблюдается чрезмерное отражение, происходит преломление лучей, свет размывается. К чему это ведет? К ослеплению водителей встречного транспорта.

Вариант с ксеноном не является практичным и удачным решением. Потому от него рекомендуем отказаться.

Другой вариант — комбинация ксенона и желтых противотуманок. Вам потребуются ксеноновые лампочки Н1, которые монтируют в бутылочную крышку и только после этого ставятся в фару. Так световой пучок получает более ровные границы, не слепит участников встречного движения, лучше подсвечивает дороги при плохой погоде. Только после установки этого комбинированного освещения обязательно убедитесь, что ваши фары действительно не слепят встречные машины.

Если вам упорно продолжают светить дальним светом встречные машины, попробуйте отрегулировать световой пучок. Если и это не помогает, от ксенона лучше отказаться.

Пересвет кнопок на ВАЗ 2114 своими руками

Замена штатной подсветки кнопок на ВАЗ 2114 потребует подготовки определённых инструментов, материалов, а также некоторых временных затрат. Для работы понадобится следующий перечень необходимого:

• паяльник с тонким жалом;
• припой;
• пинцет;
• небольшой нож или плоская отвёртка;
• светодиодные элементы желаемого цвета.

Какие светодиоды и в каком количестве приобретать

Кнопки, установленные на приборной панели рассматриваемой модели, бывают старого и нового образца. В первом случае в качестве элемента подсветки используются небольшие лампочки либо светодиоды, а во втором — платы с запаянными smd светодиодами.

В качестве элементов подсветки в кнопках могут использоваться лампочки, светодиоды и smd элементы

Каждая кнопка оснащается двумя светодиодными элементами: один отвечает за подсветку самой кнопки, а второй свидетельствует об активации той или иной функции. Исключение составляет кнопка ближнего света фар — в ней светодиод индикации включения отсутствует. Поэтому если предполагается замена светодиодов на всех пяти кнопках, то потребуется приобрести 9 элементов подсветки. Определить тип последних можно только после разборки кнопки. Для старого образца нужны светодиоды на 12 В диаметром 3 мм. В новом образце используются элементы с маркировкой 0805. При использовании стандартных светодиодов рекомендуется дополнительно по цепи питания (прямо в кнопке) устанавливать резистор сопротивлением от 500 Ом до 1 кОм, который предотвратит перегорание элемента.

Чтобы исключить перегорание светодиода, последовательно рекомендуется установить резистор

Как снять кнопки

Для демонтажа кнопок на передней консоли необходимо выполнить следующие действия:

1. Снимаем клемму минуса с АКБ.
2. Вынимаем заглушку бортового компьютера либо сам БК, если он установлен. Для этого достаточно зацепить её пальцем и потянуть на себя.
3. В образовавшееся отверстие просовываем руку и нащупываем заднюю часть кнопок.
4. Аккуратно выдавливаем кнопки наружу.
5. Снимаем колодки с проводами.
6. Проделав необходимые действия с кнопками, устанавливаем их в обратном порядке.

Замена подсветки кнопок передней панели

Поскольку замена светодиодов на старых и новых вариантах кнопок несколько отличается, каждый из процессов стоит рассмотреть отдельно.

Пересвет кнопок старого образца

После демонтажа кнопок из панели приборов выполняем следующую последовательность действий:

1. Тянем за верхнюю часть кнопки и снимаем крышечку, на которую производится нажатие.
2. Вставляем плоскую отвёртку в кнопку и вынимаем внутреннюю часть. Извлекать нужно аккуратно, чтобы не потерять пружинки.
3. Мультиметром определяем полярность светодиодов.
4. Отгибаем выводы и демонтируем светодиодный элемент.
5. Подгибаем выводы новых светодиодов и вставляем их в корпус кнопки, соблюдая полярность, после чего укорачиваем выводы бокорезами до нужной длины.
6. Собираем кнопку в обратном порядке.

Пересвет кнопок нового образца

На современных кнопках светодиоды меняем таким образом:

1. Разбираем кнопку, как и в предыдущем пункте.
2. После вскрытия обнаруживаем плату с установленными светодиодами. Определяем полярность элементов и выпаиваем их паяльником с тонким жалом.
3. На их место аккуратно устанавливаем новые smd светодиоды нужного цвета свечения.
4. Производим обратную сборку кнопки.

Видео: пересвет кнопок ВАЗ 2114

Модернизация кнопок включения габаритов и ближнего света

Кнопки включения габаритов и ближнего света фар выполнены в виде единого элемента. Отсутствие светодиода, указывающего на включение ближнего света фар, многим автолюбителям доставляет неудобства. Обусловлено это тем, что часто непонятно, работают фары или нет. Для решения этой проблемы прибегают к модернизации кнопки. Помимо перечисленных выше инструментов, понадобится аналогичная кнопка, с которой будут сняты необходимые детали. Непосредственно процесс доработки состоит из следующих шагов:

1. Демонтируем кнопку из панели.
2. Минусовой отвёрткой поддеваем клавиши, вынимаем их и видим, что светодиод изначально отсутствует.
3. Разбираем корпус кнопок, надавливая на защёлки отвёрткой. На этом этапе кнопки должны находиться в нажатом положении.
4. С запасной кнопки демонтируем пару выводов и контактов, после чего устанавливаем их в корпус дорабатываемого элемента.
5. Достаём плату с двумя светодиодами из запасной кнопки и заменяем ею плату с одним светодиодным элементом.
6. При помощи паяльника присоединяем плату к новым выводам.
7. Чтобы подвести питание на новые контакты, соединяем медной проволокой контакты согласно фото.
8. Острым ножом или отвёрткой делаем отверстие в крышке кнопки.
9. Собираем деталь в обратной последовательности и устанавливаем на место.

Для чего нужны «противотуманки»

Основная задача ПТФ — освещение пространства перед автомобилем. Правильно отрегулированные «противотуманки» способны осветить отрезок дороги длиной 10–15 метров. Такого расстояния вполне достаточно для безопасного передвижения на машине в условиях плохой видимости. Включение и выключение подобных осветительных приборов должно полностью контролироваться водителем.

Регулировка противотуманных фар осуществляется в процессе их установки. Процедура не занимает много времени, но требует внимательности и аккуратности. Самостоятельно можно установить задние и передние ПТФ.

Монтаж фар

Читайте так же

Так как штатный бампер посадочных мест не имеет, их придется проделывать без помощи других. Для этого может пригодиться:

• Дрель со сверлом;
• Электролобзик;
• Ратфиль;
• Измерительные инструменты (рулетка, линейка и т. д.);
• Маркер;

https://youtube.com/watch?v=q54l-DzD0bk

всем привет подписывайтесь и ставьте лайк группа в ВК инстаграмм .

https://youtube.com/watch?v=ottIK60or8Q

Как подключить Противотуманки(птф),Ходовые огни через реле

Видеоурок,как самостоятельно подключить противотуманки или ходовые огни через реле и доп.кнопку.Коломна.

Работы по монтажу противотуманных фар производятся при снятом бампере. На очищенном от грязи бампере вначале проводится разметка. Оптимальным местом для установки является уровень нижнего воздухозаборника, но на определенном расстоянии сбоку от него. Желательно, чтобы ПТФ размещались строго под головными фарами.

Сначала определяем расстояние, на котором противотуманки будут удалены от воздухозаборника. Затем выясняем, какие по размерам нужно вырезать отверстия. В этом помогут декоративные «очки». Они состоят из двух половин – внешней (она и является декоративной) и внутренней (фиксирует внешнюю часть и сами фары).

Внешняя половина очков с имеет посадочный выступ, которым она должна заходить в отверстие в бампере. Для определения размеров отверстия, замеряются размеры этого посадочного выступа. После наносим разметку с соответствующими размерами на бампер.

Выполнив разметку, приступаем к вырезу отверстий электролобзиком. После этого края отверстия желательно подправить напильником

Важно добиться, чтобы внешняя часть очков заходила в отверстие плотно

В этих отверстиях закрепляем противотуманные фары при помощи болтовых соединений. Остается только закрепить поверх фар «очки».

После монтажа противотуманок, выполняем установку бампера на автомобиль. На этом первый этап закончен.

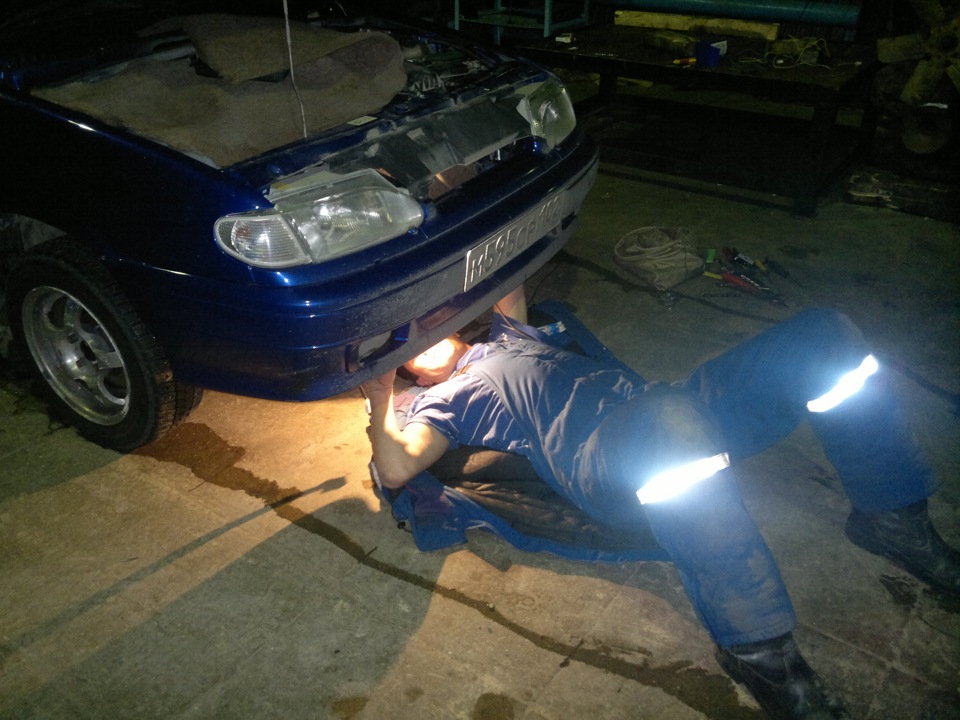

Итак, поставили туманки, теперь есть выбор, платить 1000-1500 рублей электрику, или все же самому подключить ПТФы… я решил заняться этим самому…

К электрику никогда не поздно будет пойти…

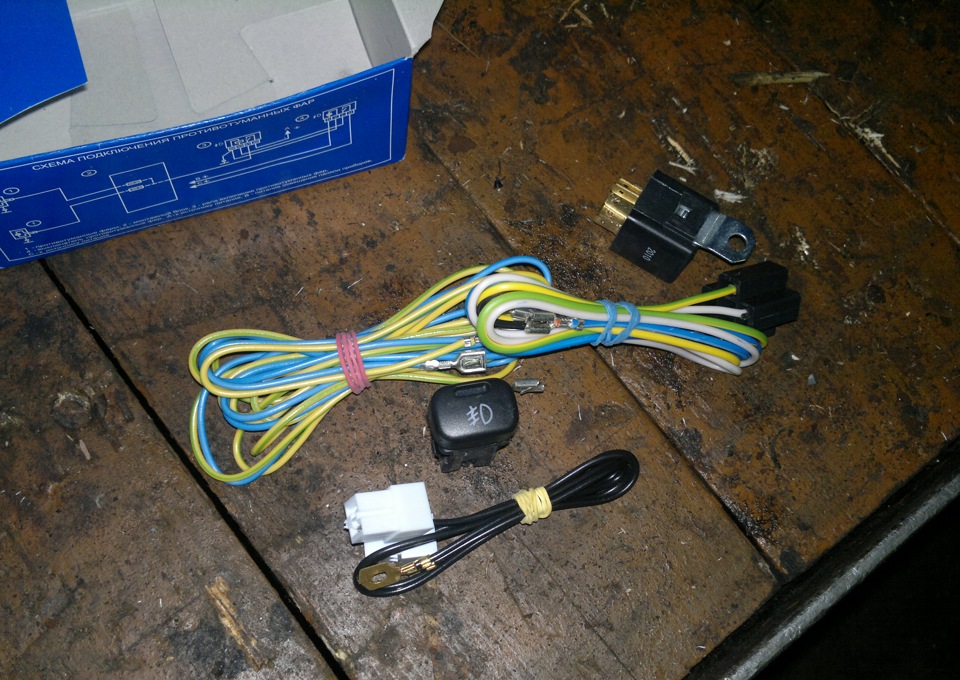

Значит, у нас есть вот такой набор, стоимость от 250 до 350 рублей.

1) под торпедой отыскиваем разьём для клавиши ПТФ. Он идёт с завода, на зависимо, люкс или стандарт.

2) Под капотом ставим реле птф, закрепляя её на перегородке моторного отсека с воздухозаборником( где установлен монтажный блок)

3) Нужно открутить 2 гайки на креплении монтажного блока ( отметил красным), приподнимаем, находим 2 клемные колодки, 7 и 8! ((на блоке снизу рядом с колодками есть цифры, которые соответствуют номеру колодки))

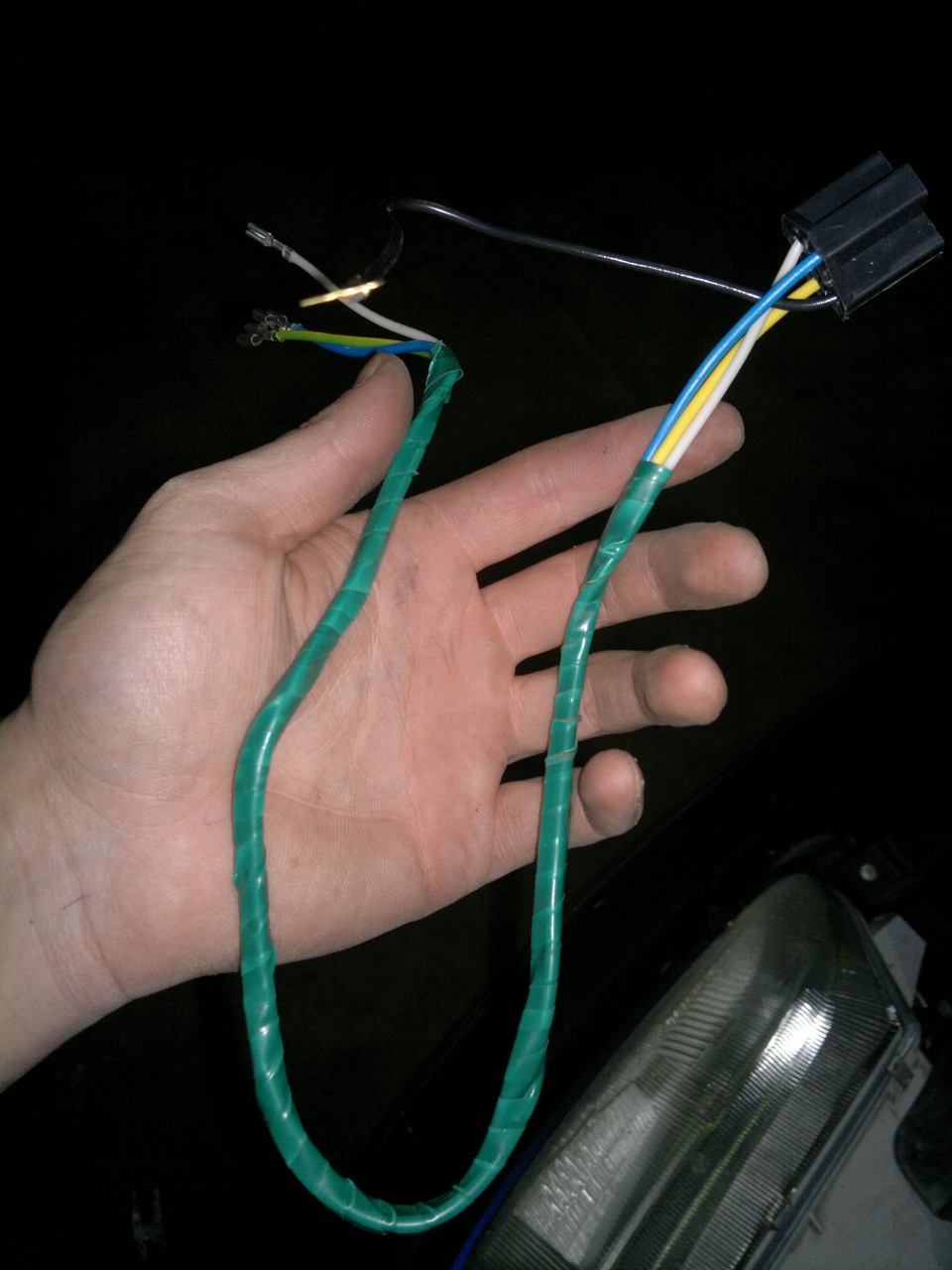

5) Протягиваем провода плюса к птф через моторный отсек. а провода массы на птф закрепляем на гайку крепления фар головного света.

Ну а дальше вставляем «маму» проводов от номеров ножек реле ПТФ именно в этом порядке!:

И будет вам счастье!

Работает все на ура! Туманки горят при условии включенных габарит!

Подключение к бортовой электросети автомобиля

К бортовой сети автомобиля противотуманные фары подключают по классической схеме с силовым реле, которое управляется слаботочной цепью кнопки включения. При этом необходимо руководствоваться электрической схемой, входящей в монтажный комплект. Подключение фар к бортовой электросети автомобиля ЛАДА Гранта можно осуществить двумя способами:

1. 1. Используя новый блок управления наружным освещением от автомобиля ЛАДА Гранта в комплектации «Люкс».
2. 2. Установив кнопку включения в любом удобном месте.

Однако, в любом случае, необходимо снять с автомобиля аккумулятор и протянуть электропроводку через подкапотное пространство в салон автомобиля. При этом проводку нужно спрятать в гофру.

Провода в подкапотном пространстве прокладывают по лонжерону, выводя концы проводов в салон и к установленным противотуманным фарам. Проводка фиксируется пластиковыми стяжками. Далее подключают противотуманные фары и переходят к работе в салоне автомобиля. Проводку в салон протягивают через штатное отверстие в моторном щите. Реле лучше всего разместить в зоне, расположенной за модулем управления наружным освещением. Кроме того блок управления наружным освещением необходимо демонтировать, для чего:

• снять крышку монтажного блока;
• вывернуть винт крепления к приборной панели и отвести блок, насколько позволят провода;
• отсоединить штеккер и вынуть блок.

Провода подключаются следующим образом:

1. 1. Силовое реле (98.3747).

• к контакту 87 — провода «+» от противотуманных фар;
• к контакту 85 — управляющий провод от кнопки включения;
• к контакту 30 — от клеммы «+» аккумуляторной батареи;
• к контакту 86 — подключают «-» бортовой сети.

1. 2. Кнопка включения противотуманных фар (991.3710).

• к контакту 1 — провод от контакта 85 силового реле;
• к контакту 2 — провод «+12 В» от замка зажигания;
• к контакту «В» — провод «+12 В» от цепи включения габаритных огней;
• к контакту «А» — провод «-» бортовой сети;
• контакты «D» и «1» соединяют между собой перемычкой.

Закончив работу, необходимо установить на место блок управления наружным освещением и подключить к бортовой сети аккумулятор. После этого рекомендуется убедиться в правильности монтажа с помощью авометра и только затем проверить работоспособность противотуманных фар, установленных на автомобиль ЛАДА Гранта.

Чтобы повысить комфорт передвижения и безопасность отечественного автомобиля в условиях плохой видимости, многие автовладельцы предпочитают дополнительно устанавливать противотуманные фары (ПТФ).

Но не на всех моделях АвтоВАЗа для дополнительных осветительных приборов есть посадочные места.

Например, для Lada Granta в переднем бампере отформованы только места возможной установки:

• Отверстия несквозные;
• Заглушек нет;
• Проводка не подведена.

Проблема решается двумя путями:

1. Либо приобретается новый бампер с уже вырезанными отверстиями. Например, у компаний, занимающихся тюнингом моделей АвтоВАЗа; (см. также статью )
2. Либо вы самостоятельно вырезаете отверстия под противотуманные фары на Гранту – установка, соответственно, также будет осуществляться своими руками.

Опытные автовладельцы советуют самостоятельно вырезать отверстия в бампере. Именно о том, как установить противотуманные фары на Гранту самостоятельно и пойдет дальнейшее повествование.

Кнопка габаритов и ближних фар ВАЗ 2114: особенности и замена

Для большего удобства, кнопка включения ближних фар и кнопка включения габаритов ваз 2114 выполнены парно и расположены на европанели автомашины. Обе они снабжены дополнительными встроенными светодиодами (два — для подсветки, а также диод индикации — для габаритных огней).

Как правило, проблем с эксплуатацией этих кнопок не возникает, но в случае необходимости (например, при поломке), следует знать, как их заменить.

Делается все в следующем порядке:

1. Снять заглушку под панелью кнопок (снимается просто рукой, без инструмента).
2. Выдавить кнопки внутрь салона, нажав на них изнутри.
3. Плавно потянуть кнопку, слегка раскачивая ее, и вынуть из колодки.
4. Установить в колодку новую кнопку.
5. Уставить кнопки обратно в панель.

Как можно заметить, замену можно выполнить практически моментально, не прикладывая каких-либо больших усилий и не используя специального инструмента.

Еще один немаловажный момент, который следует осветить — это распиновка кнопки габаритов ваз 2114. Она может понадобиться, например, при замене кнопки старого типа на кнопку для европанели.

Наиболее наглядно с ней можно ознакомиться на следующих схемах: для кнопок старого типа для кнопок нового типа Все обозначенные на схеме буквы соответствуют выходным контактам кнопок и имеют аналогичную с ними маркировку, а цвета проводов обозначены буквенными сокращениями.

Также, распиновка кнопки включения света ваз 2114 может помочь и при устранении неисправностей в работе самих кнопок, например если не работает подсветка одной из них.

В этом случае следует учитывать, что контакы:

• 6-В или 5-В — отвечают за работу индикатора ближнего света;
• А-В — подсветка кнопки ближних фар;
• С-D — индикатор включения габаритов;
• Е-D — подсветка кнопки включения габаритов.

Подключение ПТФ и клавиши управления

Схема для подсоединения ПТФ

Как подключить устройство и кнопку включения? Как мы уже сообщили, в комплекте должна идти схема, в которой можно без проблем разобраться. В первую очередь, необходимо произвести монтаж проводки в блок с предохранителями, находящимися в подкапотном пространстве. Открутите винты фиксации блока и найдите колодки Ш7 и Ш8.

В эти колодки необходимо подключить проводку и реле, которое идет в комплекте, схема следующая:

1. Кабель от разъема 87 — это масса, которая подсоединяется к кузову.
2. Выход 85 должен идти непосредственно на Ш7.
3. К разъему Ш8 подключаются выводы 30 (к и 86 (к 1).

Недалеко от блока необходимо подобрать место, где будет вмонтировано реле. Схема соединения ПТФ не особо сложная — для их включения должна использоваться специальная кнопка, которая монтируется в салоне. Для монтажа этой кнопки на центральной консоли имеется специальное место. Под панелью располагается специальная колодка, которую необходимо подсоединить к клавише, затем панель монтируется обратно.

Чтобы проверить работоспособность оптики, необходимо включить габариты, после чего активируются противотуманки. Когда габаритные огни выключаются, ПТФ также должны автоматически отключиться. Ели после подключения фонари не горят, это может быть обусловлено либо неправильным подключением, либо неработоспособным реле, либо вышедшими из строя лампами.

Как установить ксенон в противотуманки на ВАЗ-2114 фото и видео

Многие автомобилисты хотят иметь в своём арсенале противотуманные фары, а еще больше желающих, чтобы они были ксеноновыми. Так, можно заменить лампы на галогенные или с маркировкой Н1, но речь идет о ксеноне и его преимуществах. Итак, установить ксеноновые ПТФ можно своими руками, не прибегая к услугам автосервиса. Как это сделать, расскажем в данной статье.

Видео об установке ксенона и противотуманных фар

https://youtube.com/watch?v=X6G0ROEQxUE

Видеоматериал поведает об установке ксеноновых противотуманных фар, а также расскажет все нюансы и тонкости процесса.

Процесс установки ксенона в ПТФ

Ксеноновые противотуманные фары в рабочем состоянии

Если не брать вариант тюнинга, где противотуманные фары ксенонового типа неотъемлемый атрибут, то рассмотрим установку ПТФ на стандартный штатный бампер, как делает большинство автомобилистов.

Варианты

Корпусы противотуманных фар

Существует несколько вариантов установки противотуманных фар, среди которых автомобилист должен выбрать оптимально-подходящий для него.

1. Покупка бампера с установленными противотуманными фарами.
2. Покупка отдельных элементов ПТФ и их установка.

Алгоритм и необходимый инструмент

Итак, для совершения процесса понадобиться инструментарий, какой именно: комплект ксенона (выбор данного изделия расписан ниже), дрель, сверла, лобзик. Всё собрано? Тогда приступаем непосредственно к рассмотрению последовательного процесса установки ксеноновых противотуманных фар на ВАЗ-2114:

1. Сначала необходимо демонтировать передний бампер.

   Для удобства проводимых работ, снимаем передний бампер

2. Теперь, очищаем его от грязи, пыли и прочих предметов. Лучше всего помыть его и вычистить.
3. Выполняем разметку под будущие противотуманные фары.
4. С помощью дрели и лобзика вырезаем отверстия под установку противотуманных фар.

   Прорезаем и шлифуем отверстия под будущие противотуманные фары

5. При помощи напильника, наждака и других шлифовальных приборов обрабатываем края.
6. В полученные отверстия, на болты, крепим противотуманные фары.

   Проводим установку фар на посадочные места

7. Сами фары установлены, теперь необходимо закрепить блоки розжига ксенона.
8. Делаем это в подкапотном пространстве, подальше от попадания воды.
9. От блоков отходят провода с лампочками, которые необходимо установить блок-фары «противотуманок».

   Закрепляем блоки розжига ксенона на металлических брызговиках справа и слева

10. Теперь, проводим подключение ПТФ и ксенона к электрической цепи.

    Схема подключения ПТФ к общей бортовой сети

11. На последнем этапе проводиться тестирование на работоспособность.

Как рекомендует большинство автомобилистов и экспертов, установку ксенона необходимо доверять профессионала. Таким образом, если автомобилист не уверен, что способен сделать все сам и правильно, лучшим вариантом остается обратиться в автосервис или к автоэлектрику.

Выбор ксеноновых ламп на ВАЗ-2114

Когда процесс установки рассмотрен, стоит рассмотреть, что входит в комплект ксеноновых противотуманных фар и где его можно приобрести. Для начала, разберем, с чего состоит весь комплект ксенона в ПТФ:

• Фары;
• Лампочки;
• Реле включения;
• Комплект проводов;
• Схема подключения;
• Кнопка для включения/выключения ПТФ.

  Комплект ксенона для противотуманных фар

Где необходимо покупать

Теперь, когда понятно, с каких элементов состоит комплект, стоит поговорить о вариантах покупке:

Китайский ксенон, или?

Дешёвый китайский ксенон светит куда угодно, но только не на дорогу

Не стоит брать китайский вариант ксенона, лучше немного добавить и купить, пусть дешевый, но качественный брендированный товар.

На него, как правило, имеется гарантия, а качество заверяется сертификатами. Но, как показывает практика, Китай Китаю рознь и попадаются довольно неплохие и качественные детали даже китайского производства.

Установить ксеноновые противотуманные фары ВАЗ-2114 достаточно легко и просто. Более сложной задачей остается выбор изделия, поскольку рынок автомобильных запасных частей насыщен ими, а поэтому можно найти наиболее подходящий вариант для любого автомобилиста.

Схемы установки противотуманных фар

Подключение противотуманных фар возможно двумя способами – параллельным и последовательным.

Установка через реле

Старайтесь не подключать противотуманки автономным способом. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму +ACC, либо плюс габаритов.

Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.

Установка через кнопку

В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.

Для чего нужны «противотуманки»

Первый опытный образец хэтчбека был собран еще в году. А в сочетании с качественными материалами изготовления обеспечило надежную работу. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа. Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнить, не имея специфических знаний, самому, тогда как работа с электрикой требует специалиста, которому нужно заплатить. При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений. Иначе крепление клипсы можно сломать, и при последующей установке обшивка не будет плотно сидеть на своем месте.

На валу двигателя находится шестерня, которая входит в зацепление с зубьями рейки.

Способы установки ПТФ на ВАЗ 2113, 2114, 2115

Монтаж противотуманок может быть выполнен несколькими способами. На каком из них остановиться, каждый автовладелец решает сам, исходя из своих возможностей и предпочтений. Рассмотрим наиболее распространённые варианты установки:

1. Покупка переднего бампера с ПТФ. В этом случае фары продаются уже вмонтированными в передний бампер. Как правило, деталь можно без проблем приобрести в автомобильных тюнинг-ателье и тут же произвести её монтаж и подключение. К недостаткам этого варианта стоит отнести высокие финансовые затраты.

   Покупка бампера с установленными ПТФ является самым дорогостоящим вариантом установки противотуманок на автомобиль

2. Покупка бампера с отверстиями под ПТФ. При таком способе установки следует приобрести бампер с отверстиями под фонари и сами фары со всеми необходимыми элементами (провода, реле, кнопка включения и т. д.).

   При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения

3. Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений. Автовладельцу нужно приобрести лишь фары с необходимым установочным комплектом и облицовочные элементы.

   Наиболее распространённым вариантом установки ПТФ является приобретение и последующий монтаж комплекта противотуманных фар своими руками

Схема расположения ПТФ на автомобиле

Прежде чем подключить противотуманные фары, приборы важно правильно установить на передней части машины. Выполняется это в соответствии с определёнными правилами, в которых чётко оговорено место монтажа источника света

На современных автомобилях ещё с завода размечаются места установки противотуманных фар. В основном такие элементы освещения устанавливаются на более дорогих комплектациях машин. Если фары с завода не были установлены, то места под их установку закрываются заглушками.

Противотуманные фары на передней части автомобиля должны устанавливаться в соответствии с установленными правилами

Рекомендуем: Почему троит автомобильный двигатель и как с этим бороться?

Можно ли устанавливать ксенон в ПТФ

Немало автовладельцев стремятся установить в противотуманные фары ксенон, аргументируя свои действия повышением эффективности освещения. Действительно ли это так? Давайте разберёмся. Прежде всего, при монтаже ксенона в штатные корпуса ПТФ происходит нарушение фокусировки, что связано с иным принципом работы в отличие от обычных ламп. Поскольку штатные противотуманки рассчитаны на работу определённых ламп, с ксеноном они попросту не справляются. Результатом таких изменений будет слишком сильное отражение в отражателе, лучи преломляются, свет становится размытым. Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП. Установка ксенона в ПТФ — решение далеко не самое удачное и эффективность от такого света сомнительная, поэтому от него следует отказаться.

При установке ксенонового света в штатные противотуманки нарушается фокусировка, что приводит к ослеплению встречных водителей

Опыт автолюбителей

Кнопки есть и с лампами, и с диодами, там на выбор. Резисторы прям в диод впаяны, это ноу-хау АвтоВаз Под лупой видно. А меняй на обычный, т. е. на маленький, они долговечные. А маленькие диоды, купленные для тюнинга у меня в итоге почти все полетели тоже.

Zbugz

https://www.lada-forum.ru/index.php?showtopic=16929

В кнопки габаритов, противотуманок и т. д. продаются светодиоды со встроенным резистором (стоят около 30 руб.). Лампочка просто заменяется на светодиод. Светофильтр из кнопки вынимается.

Killer Speed

https://www.autolada.ru/viewtopic.php?t=60935

Всё очень просто на самом деле))) Сам за голову держался, пока не вскрыл и не разобрался!))) У меня 9-го года авто. Даже в этих кнопках диоды или как их там, вместо лампочек. Так вот, посидел, подумал и просто взял дрель с маленьким сверлом и высверлил их нахрен оттуда и к усикам припаял то, что мне нужно, вот и всё ))))) А подсветку ближнего, так это и вовсе фигня. Даже я человек ничего не понимающий в электрики авто, сообразил.

MillerLight

https://www.2114.ru/forum/showthread.php?p=154984

Приняв решение выполнить пересвет кнопок на ВАЗ 2114, необязательно обращаться в сервис: доработки можно выполнить своими руками. Процедура не является сложной и требует минимального перечня инструментов и начальных знаний в электротехнике. Соблюдая пошаговые инструкции, выполнить пересвет кнопок не составит особого труда.

Зачем нужны ПТФ на ВАЗ 2114

Туман редко распространяется до земли, поэтому между ним и земной поверхностью остается небольшая прослойка прозрачного воздуха. Противотуманные фары формируют узкий в вертикальной плоскости (но широкий в горизонтальной) пучок света, который направлен параллельно поверхности дороги. Тем самым ПТФ ВАЗ 2114 подсвечивают туман снизу и дорога хорошо освещается. Широкий луч света улучшает видимость обочины дороги и боковой разметки, что помогает не выехать за пределы проезжей части. Распространено заблуждение, что эффективные ПТФ могут быть только со стелами желтого цвета. В реальности одинаково хорошо освещают дорогу как желтые, так и белые фары. Эти цвета отличаются максимальной световой энергией в спектре, в отличие от красного, зеленого или иного светового излучения. Следует помнить, то даже лучшие “противотуманки” — не панацея. В сильный туман при правильно отрегулированных ПТФ видимость не превышает 10 метров, но этого вполне достаточно, учитывая скорость движения. В некоторых случаях на машины устанавливаются задние ПТФ красного цвета, которые улучшают видимость авто во время тумана.

Установка и подключение противотуманных фар делается в 3 этапа:

• установка ПТФ в бампер;
• подключение проводки к монтажному блоку через реле;
• установка кнопки в панели.

Схема подключения Противотуманных фар

Ну я думаю, здесь все понятно! Схема не полностью: не обозначена масса самих птф на кузов, которую нужно сделать в обязательном порядке. Крепить массу нужно в надежное место, естественно на метал! Перед креплением — обязательно зачистите метал от грязи и хорошо затяните массу, чтобы не было просадок в напряжении. Иначе ПТФ будут гореть тускло, неравномерно.

Установка Противотуманных фар в бампер

Как писалось выше, у вас есть два варианта – либо ставить новый бампер с готовыми вырезами под ПТФ, либо резать лобзиком самому. Для этого снимаем бампер, размечаем посадочные отверстия, режем лобзиком.

Далее устанавливаем «очки» — закрывают вырез с внешней стороны бампера, состоят из двух частей: декоративная – внешняя и внутренняя – крепит очки к бамперу при помощи боковых защелок и держит ПТФ. (Как снять бампер?)

https://youtube.com/watch?v=L4ty4VFZsEk

Подключение проводки к монтажному блоку через реле

1. Первым делом открываем капот, находим монтажный блок и откручиваем по бокам два его крепления к кузову, снимаем крышку с монтажного блока.
2. Снизу монтажного блока отстегиваем две крайние колодки проводов с маркировкой «7» и «8».
3. Берем установочный комплект: надеваем на реле провода из комплекта.
4. Другие концы проводов добавляем в колодку проводов «7» и «8» согласно схеме.
5. Обратно втыкаем колодки проводов в монтажный блок и крепим его обратно на родное место
6. Далее крепим реле к кузову автомобиля в любое понравившееся место: например, рядом с тем же монтажным блоком.
7. Проводим длинны провода от колодок монтажного блока (которые мы уже установили) до противотуманнок и подсоединяем их. Так же крепим массу противотуманнок к кузову авто.

Установка кнопки в панели

Чтобы установить кнопку (которая идет в комплекте монтажного набора) – нужно частично разобрать переднюю панель.

Благо, что завод подсуетился и установил проводку для ПТФ во все комплектации «Самар», поэтому нам остается снять центральную консоль и найти в проводке колодку для подключения кнопки.

Чтобы разобрать панель – воспользуйтесь статьей: Как снять панель приборов и снимите только центральную консоль:

Далее найдите колодку проводов – установите кнопку, соберите панель.

Далее проверяем фары на работоспособность.

Не забывайте, что противотуманные фары включаются только после включения габаритных огней!

После установки ПТФ, их нужно настроить и отрегулировать!

Процесс подключения туманок на ВАЗ 2114

Когда вы все подготовили, можно переходить к этапу установки и подключения противотуманных фар. Монтаж лучше выполнять по инструкции, представленной ниже, соблюдая последовательность действий:

1. Подключение противотуманных фар на ВАЗ 2114 начинается с определения места кнопки на торпеде. Его можно выбрать любым, но лучше всего установить в штатный вариант убрав заглушку.
2. Снимаем с передней панели решетку. За ней будут расположены две колодки, используемые для включения фар, индикации работы противотуманных фар и подсветку кнопки. Разъем для ПТФ установлен с завода, вне зависимости от комплектации автомобиля.
3. Расположив кнопку в выбранном месте, занимаемся ее подключением, после собираем панель обратно.
4. Нам нужно открутить блок предохранителей, приподнять его и найти две колодки под номером 7 и 8.
5. Прокладываем к блоку от места установки реле жгут из 4 проводов с контактами, которые должны идти в комплекте.
6. После занимаемся подключением реле. Нам потребуется схема подключения противотуманок на ВАЗ 2114. К колодке №8 монтажного блока на 8 клемму подключаем провод от 30 контакта реле. 87 контакт идет на 1 клемму той же колодки. 85 соединяется с колодкой №7 на клемму 17, а 86 подается на массу.
7. Напряжение на туманки подается со 2 и 3 контакта колодки под №8, а массу в основном закрепляют на гайку блок-фар.
8. От 1 колодки с 6 контакта идет провод на 1 контакт переключателя наружного освещения, и с 4 колодки монтажного блока с 4 контакта на 2 контакт.
9. После нужно подключить кнопку управления. Здесь задействованы 5 и 19 контакт 4 колодки (Подробнее можно рассмотреть на схеме описанной выше).
10. Далее стоит установить противотуманные фары в нужное место. Если у вас уже имеется штатный бампер в котором имеются отверстия под туманки, значит просто установите их в стоковое место.
11. Если нет, то подготовьте отверстия. Для этого лучше воспользоваться ГОСТом, в котором сказано, что ПТФ должны быть установлены по высоте не менее 250 мм над грунтом, и не более 400 мм от габаритной ширины.
12. Перед вырезанием лучше отыскать владельца ВАЗ 2114 уже с установленными ПТФ, замерить бампер и подготовить трафарет под отверстия.
13. После все размеры переносим на свой бампер. Обводим по трафарету и начинаем вырезать. Когда отверстие вырезано стоит доработать его напильником, чтобы выровнять край.
14. Если все сделано правильно, можно установить в бампер «очки», и если все подошло, он не будет отличаться от стока.
