Основные детали катушки
Несмотря на то, что существует несколько видов катушек тесла, у всех них есть общие черты. Расскажем о основных деталях теслы сверху вниз.
Основные детали катушки трансформатора тесла.
Тороид
Тороиды обычно изготавливают из алюминиевой гофры, хотя есть множество других технологий. Выполняет три функции:
- Первая – уменьшение резонансной частоты – это актуально для SSTC и DRSSTC, так как силовые полупроводники плохо работают на высоких частотах.
- Вторая – накопление энергии перед образованием стримера. Чем больше тороид, тем больше в нем накоплено энергии и, в момент, когда воздух пробивается, тороид отдает эту энергию в стример, таким образом, увеличивая его. Для того, чтобы извлечь выгоду из этого явления в теслах с непрерывной накачкой энергии, используют прерыватель.
- Третья – формирование электростатического поля, которое отталкивает стример от вторичной обмотки теслы. От части, эту функцию выполняет сама вторичная обмотка, но тороид может ей хорошо помочь. Именно по причине электростатического отталкивания стримера, он не бьет по кратчайшему пути во вторичку.
Будет интересно Как проверить тиристор на работоспособность?
От использования тороидоа больше всего выиграют теслы с импульсной накачкой – SGTC, DRSSTC и теслы с прерывателями. Типичный внешний диаметр тороида – два диаметра вторички.
Вторичка
Типичное отношение длинны обмотки теслы к ее диаметру намотки 4:1 – 5:1. Диаметр провода для намотки теслы обычно выбирают так, чтобы на вторичке помещалось 800-1200 витков
ВНИМАНИЕ, повторюсь еще раз. Не стоит мотать слишком много витков на вторичке тонким проводом
Витки на вторичке нужно распологать как можно плотнее друг к другу.
Для защиты от царапин и от разлезания витков, вторичные обмотки обычно покрывают лаками. Чаще всего для этого применяются эпоксидная смола и полиуретановый лак. Лакировать стоит очень тонкими слоями. Обычно, на вторичку, наносят минимум 3-5 тонких слоев лака.
Мотают вторичку на воздуховодных (белых) или, что хуже, канализационных (серых) ПВХ трубах. Найти эти трубы можно в любом строительном магазине.
Защитное кольцо
Предназначено для того, чтобы стример, попав в первичную обмотку не вывел электронику из строя. Эта деталь устанавливается на тесле, если длинна стримера больше длинны вторичной обмотки. Представляет собой незамкнутый виток медного провода (чаще всего, немного толще, чем тот из которого изготавливается первичка). Защитное кольцо заземляется на общее заземление отдельным проводом.
Первичная обмотка
Обычно изготавливается из медной трубы для кондиционеров. Должна обладать очень маленьким сопротивлением для того, чтобы по ней можно было пропускать большой ток. Толщину трубки обычно выбирают на глаз, в подавляющем большинстве случаев, выбор падает на 6 мм трубку. Также в качестве первички используют провода большего сечения.
Относительно вторичной обмотки устанавливается так, чтобы обеспечить нужный коэффициент связи. Часто играет роль построечного элемента в тех теслах, где первичный контур является резонансным. Точку подключения к первичке делают подвижной и ее перемещением изменяют резонансную частоту первичного контура.
Существуют трансформаторы Тесла без первичной обмотки. У них питание подается прямо на “земляной” конец вторички. Такой метод питания называется “бэйзфид” (basefeed).
Первичные обмотки обычно делают цилиндрическими, плоскими или коническим. Обычно, плоские первички используются в SGTC, конические- в SGTC и DRSSTC, а цилиндрические — в SSTC, DRSSTC и VTTC.
Заземление

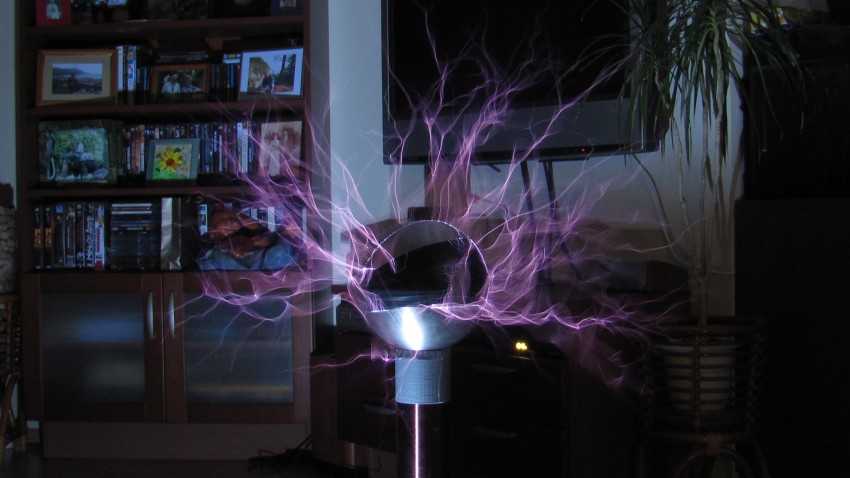

Очень важная деталь теслы. Очень часто задают вопрос – куда же бьют стримеры? Отвечаем на этот вопрос — стримеры бьют в землю! И таким образом они замыкают ток, показанный на картинке синим цветом.
Таким образом, если заземление будет плохое, стримерам будет некуда деваться и им придется бить в теслу (замыкать свой ток), вместо того, чтобы извергаться в воздух. Меня спрашивали – обязательно ли заземлять теслу? Итак, ответ: заземление для теслы – обязательно.
Теоретически, для теслы можно вместо заземления использовать так называемый противовес – искусственное заземление в виде большего проводящего предмета. Практических конструкций с противовесами очень мало.
Внимание! Изготовление тесел с противовесами представляет намного большую опасность, чем тесел с простым заземлением, потому как вся конструкция находится под высоким относительно земли потенциалом. А относительно большая емкость между противовесом и окружающими предметами способна негативно на них повлиять
Инструкция по изготовлению катушки Тесла
Самым трудоёмким процессом изготовления катушки Тесла в домашних условиях будет намотка вторичной обмотки L2. Это наиболее значимый элемент в трансформаторе Тесла. И намотка — трудоемких процесс, требующий аккуратности и внимания.
Приготовим основу. Для этого нам подойдет ПВХ труба диаметром от 2-х см.
Отметим на трубе необходимую длину — примерно от 9 до 20 см. Желательно соблюдать пропорцию 4-5:1. Т.е. если у вас труба диаметром 20 мм, то её длина составит от 8 до 10 см.
Затем отпилим ножовкой по оставленной маркером метке. Срез должен быть ровным и перпендикулярным к трубе, т. к. мы затем будем приклеивать эту трубу к доске, а сверху будет приклеен шарик.
Торец трубы надо зашкурить наждачной бумагой с обеих сторон. Необходимо убрать стружку, оставшуюся от отпиливания куска трубы, а также выровнять поверхность для приклеивания её к основе.
С двух концов трубы надо просверлить по одному отверстию. Диаметр этих отверстий должен быть такой, чтобы проволока, которую мы будем использовать при намотке, свободно прошла туда. Т.е. это должны быть маленькие отверстия. Если у вас нет такого тонкого сверла, то можно пропаять трубу, используя тонкий гвоздик, нагревая его на плите.
Пропускаем конец проволоки для намотки в трубу.
Фиксируем этот конец провода с помощью клеевого пистолета. Фиксацию производим с внутренней сторона трубы.
Начинаем намотку проволоки. Для этого можно использовать медную проволоку с изоляцией диаметром от 0,08 до 0,3 мм. Намотка должна быть плотной, аккуратной. Не допускайте перехлёстов. Количество витков от 300 до 1000, в зависимости от вашей трубы и диаметра проволоки. В нашем варианте применяется проволока 0,08 мм. диаметром и 300 витков намотки.
После того, как намотка закончена, обрежьте проволоку, оставив кусок сантиметров 10.
Проденьте проволоку в отверстие и закрепите с внутренней стороны с помощью капельки клея.
Теперь надо приклеить изготовленную катушку к основе. В качестве основы можно взять небольшую доску или кусок пластика размером 15-20 см. Для приклеивания катушки надо аккуратно намазать её торец.
Затем присоединяем вторичную обмотку катушки на свое место на основе.
Затем к основе приклеиваем транзистор, выключатель и резистор. Таким образом все элементы фиксируем на доске.
Делаем катушку L1. Для этого нам потребуется толстая проволока. Диаметр — от 1 мм. и больше, в зависимости от вашей катушки. В нашем случае толщины в 1 мм. проволоки будет достаточно. Берем остаток трубы и наматываем на него 3 витка толстой проволоки в изоляции.
Потом надеваем катушку L1 на L2.
Собираем все элементы катушки Тесла по по этой схеме.
Схема простой катушки Тесла
Все элементы и провода крепим к основе с помощью клеевого пистолета. Батарейку «Крона» также приклеиваем, чтобы ничего не болталось.
Теперь нам предстоит изготовить последний элемент трансформатора Тесла — излучатель. Его можно сделать из теннисного шарика, обернутого пищевой фольгой. Для этого берем кусок фольги и просто оборачиваем в неё шарик. Обрезаем лишнее, чтобы шарик был ровно завернут в фольгу и ничего не торчало.
Присоединяем шарик в фольге к верхнему проводу катушки L2, просовывая провод внутрь фольги. Закрепляем место присоединения кусочком изоленты и приклеиваем шарик к верхушке L2.

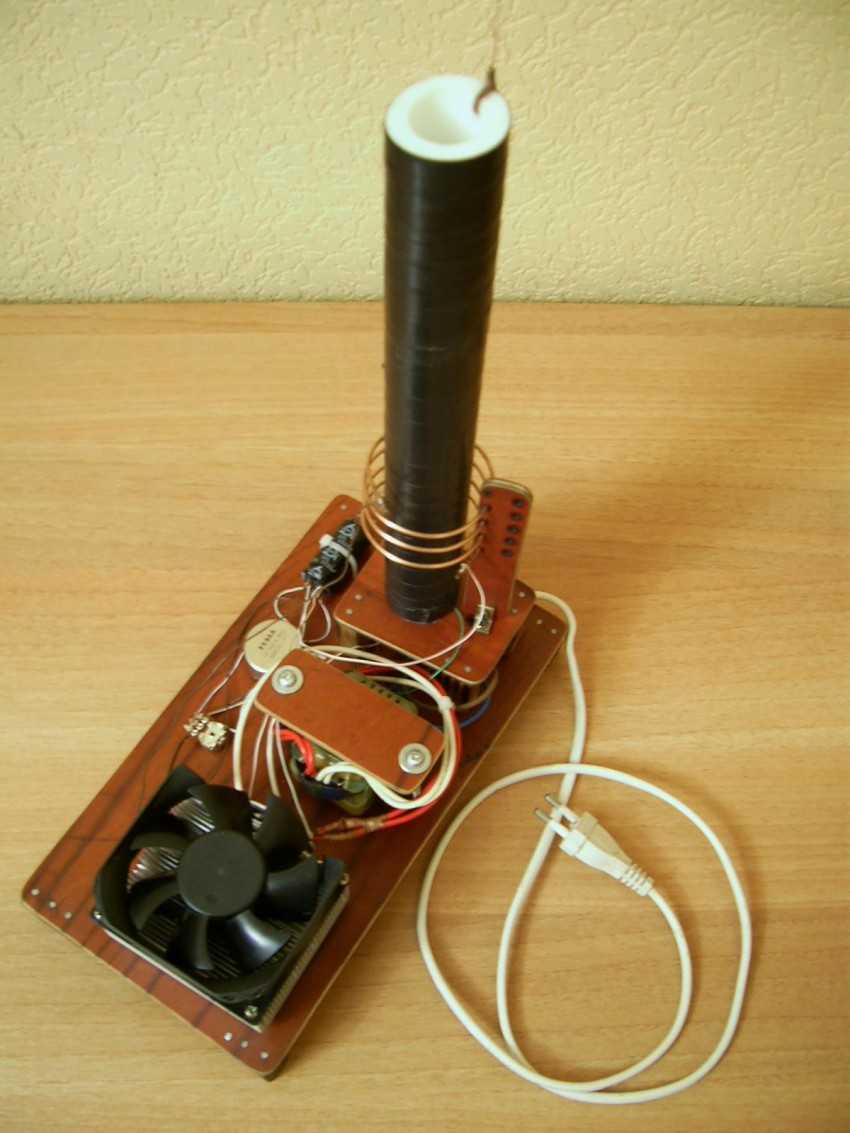

Вот и всё! Мы изготовили катушку Тесла своими руками! Так выглядит это устройство.
Теперь осталось только проверить работоспособность изготовленного нами трансформатора Тесла. Для этого надо включить устройство, взять в руки люминесцентную лампу и поднести к катушке. Мы должны увидеть, как загорается и горит поднесенная лампа прямо в руках!
Это означает, что всё получилось и всё работает! Вы стали обладателем собственноручно изготовленной катушки Тесла. Если вдруг возникли проблемы, то проверьте напряжение на батарейке. Часто, если батарейка долго где-то лежала, она уже не работает как положено.
Но надеемся, что у вас все получилось! Можно попробовать менять количества витков на вторичной обмотки катушки L2, а также и количество витков и толщину провода на катушке L1. Источник питания может также быть различным от 6 до 15 В. для таких небольших катушкек. Пробуйте, экспериментируйте! И у вас всё получится!
Самостоятельное изготовление катушки по схеме
При монтаже трансформатора Тесла схема реализуется следующим образом:
Берем ПВХ-трубу, и отрезаем кусок длиной 300 миллиметров. Наматываем на трубку медную проволоку. Если она не имеет эмалированного покрытия, после окончания работы обмотку покрывают лаком. Витки плотно прижаты друг к ругу, а концы продеты сквозь отверстия в трубе и выведены на 20 мм. каждый. Контакты делают сверху. Основанием послужит конструкция из ДСП. Диэлектрическая платформа должна быть устойчивой. Поэтому лучше сделать ее шире, чем диаметр элементов, размещаемых на опоре. Первичная обмотка – это обычно три с половиной витка. Материал – медная трубка
Важно прочно закрепить деталь на опоре. Используя трубку малого диаметра можно делать больше витков
Диаметр контура должен быть больше, чем у первичной катушки приблизительно на 30 мм. Тороиды бывают разные. Одни используют всю тот же медный профиль круглого сечения. Другие мастера берут алюминиевую гофру. В последнем случае для крепления используют железную перекладину, монтируемую в местах вывода контактов вторичного контура. Один конец первичной цепи заземляют. Если такой возможности нет, устанавливают защитное кольцо из материала, не проводящего электричество. Можно использовать фрагмент пластиковой трубы.
На завершающем этапе транзистор соединяют согласно схеме. Конструкция оснащается радиатором или кулером. Теперь можно подключать элемент питания. Обычно используют обычную крону.
Подбор материалов и деталей
Чтобы работа катушки Николя Тесла была эффективной, необходимо побеспокоиться о качестве примененных материалов. Проволока и медная трубка должны быть цельными. Счаливание, пайка приведут к тому, что устройство будет работать некорректно. Наличие эмалированного покрытия на проводе крайне желательно. Если он используется вторично, скорее всего оно повреждено. Заранее приобретите лак, который нанесите на вторичную обмотку. Основание может быть изготовлено не только из ДСП, а штатив не только из ПВХ. Главное, чтобы они не проводили электричество.
Если говорить конкретней, то выбор материалов и узлов предполагает следующие условия:
- Источник питания должен выдавать от 12 до 19 Вольт. Подходит автомобильный или мотоциклетный аккумулятор. Можно использовать зарядку от ноутбука. Также пользуются понижающим трансформатором, если он оснащен диодным мостом для преобразования переменного тока в постоянный.
- Площадь сечения проволоки, используемой для сборки вторичной катушки, – от 0,1 до 0,3 квадратных миллиметров. Количество оборотов от 700 до тысячи.
- Терминал – это дополнительная емкость на вторичном контуре. Если стримеры отсутствуют, необходимости в нем не возникает. Тогда выводят конец контура на 0,5-5,0 см. вверх.
Вместо лака можно использовать краску. Желательно, чтобы лакокрасочное покрытие было жаростойким. Помните, что устройство склонно к перегреванию. Оголенные провода – причина появления неконтролируемых зарядов, способных убить человека, а приборы, находящиеся в комнате, и подключенные к электросети, попросту сгорят.
Сборка катушки Николя Тесла по инструкции
Сразу изготовьте все необходимое. Намотайте проволоку на трубу, покройте лаком, дайте просохнуть. Изготовьте первичную обмотку, диэлектрическое основание, защитное кольцо. Затем приступайте к монтажу. Установите первичную катушку на основу. Наденьте и закрепите первичный контур. Смонтируйте остальные элементы. Подсоединять источник питания лучше через выключатель. Причем делается это в последнюю очередь, когда катушка Теска полностью собрана. Пользуйтесь принципиальной схемой.
Включение, проверка и регулировка
Первое, что необходимо сделать – убрать подальше все электроприборы, включая мобильник, камеру, часы и т.д. Работающая катушка Тесла может вывести их из строя. Первый запуск делайте согласно следующей пошаговой инструкции:
- Выставьте переменный резистор, предусмотренный схемой, в среднее положение.
- Смотрите, чтобы не появлялись стримеры. Если этого не произошло, поднесите к прибору лампочку (обычную с нитью накала или люминесцентную).
- Свечение является показателем, что устройство работает, и все получилось.
- Если лампочка не зажглась, поменяйте полярность подсоединения первичного контура.
- Меняйте положение резистора, чтобы выбрать оптимальный режим яркости.
- Проверяйте транзистор на перегрев. При необходимости включите охладитель.
Если ни одна из мер не привела к желаемому результату, ищите проблему в конструкции. Возможно, придется изменить диаметр тороида. Но прежде всего проверьте целостность контуров. Лучше делать это при помощи тестера (ампермента, вольтметра и т.д.).
Принцип работы
Большинство ошибок, допускаемых любителями при сборке, связано с непониманием принципа работы устройства. Стараясь имитировать, считая прибор простым трансформатором, они забывают о необходимости ясно представлять, как на самом деле она должна действовать КТ. Предусмотрено две обмотки. Одна именуется первичной, другая вторичной. К первой (разрядник) подводятся провода, идущие к внешнему источнику питания. Вокруг создается электромагнитное поле. Когда колебательный контур наберет достаточно мощности, заряд по воздуху передается на вторую обмотку.
Частично переданная энергия преобразуется в напряжение. Причем есть закономерная взаимосвязь между этой величиной и временем, за которое образуется колебательный контур. Показатели прямо пропорциональны. Наличие двух колебательных контуров и является принципиальным отличием катушки Тесла от простого трансформатора. Причем результат работы первой заключается в появлении видимых стримеров – разрядов молнии искусственного происхождения. В результате происходит ионизация водорода, содержащегося в воздухе, как и во время сильной грозы.
Расчет катушки Тесла
Без расчетов можно изготовить слишком большой трансформатор, но разряды искры сильно разогревают воздух, создают гром. Электрическое поле выводит из строя электрические приборы, поэтому трансформатор необходимо располагать подальше.
Для расчета длины дуги и мощности расстояние между проводами электродов в см делится на 4,25, далее производится в квадрат, получается мощность (Вт).
Для определения расстояния корень квадратный от мощности умножается на 4,25. Обмотка, создающая разряд дуги в 1,5 метра, должна получать мощность1246 ватт. Обмотка с питанием в 1 кВт создает искру в 1,37 м длины.
Сборка катушки Тесла самостоятельно дома
Вот мы плавно и подошли к сборке самой установки. Сначала создадим вторичный контур. Плотно без перехлестов наматываем тонкую проволоку диаметром 0,15 мм на длинный каркас. Нужно сделать не менее 1000 витков (но и сильно много не надо). После этого покрываем катушку лаком в несколько слоев (можно использовать и другие материалы), чтобы проволока не повредилась в дальнейшем.
Для другой катушки наматываем на оставшийся каркас толстую проволоку. Всего надо сделать 10 витков. Вторичный контур должен находиться внутри первичного.
Теперь устанавливаем все так, чтобы конструкция не свалилась и первичный и вторичный контуры не столкнулись вместе (именно для этого и нужен каркас). В идеале расстояние между ними должно быть в районе 1 см.
После соединяем все воедино. К плюсу источника питания подсоединяем первичный контур и один резистор, к которому последовательно подключаем другой резистор. К концу второго резистора подключаем вторичный контур и транзистор. Другой конец первичного контура подключаем ко второму контакту транзистора. А третий контакт транзистора подключаем к минусу источника питания.
При подключении важно не перепутать контакты транзистора. Также к нему нужно прикрутить радиатор или другое охлаждение
Все готово, можно пробовать устройство на деле. Однако не стоит забывать о безопасности. Ничего не трогать, только в диэлектрике!
Проверить работоспособность установки можно по наличию стримера или, если такового нет, можно поднести лампочку к катушке, и если она загорится, то все в порядке.
-
Блендер погружной — какой фирмы лучше выбрать для дома. Фото+ видео отзывы
-
Тестер своими руками: инструкция, схемы и решения как сделать простой самодельный прибор. Пошаговая инструкция как сделать тестер из смартфона
-
Регулятор напряжения своими руками: мастер-класс как сделать простейшее устройство по регулировке напряжения
https://youtube.com/watch?v=pC_vTW2d9_o
Конструируем более «серьезное» устройство

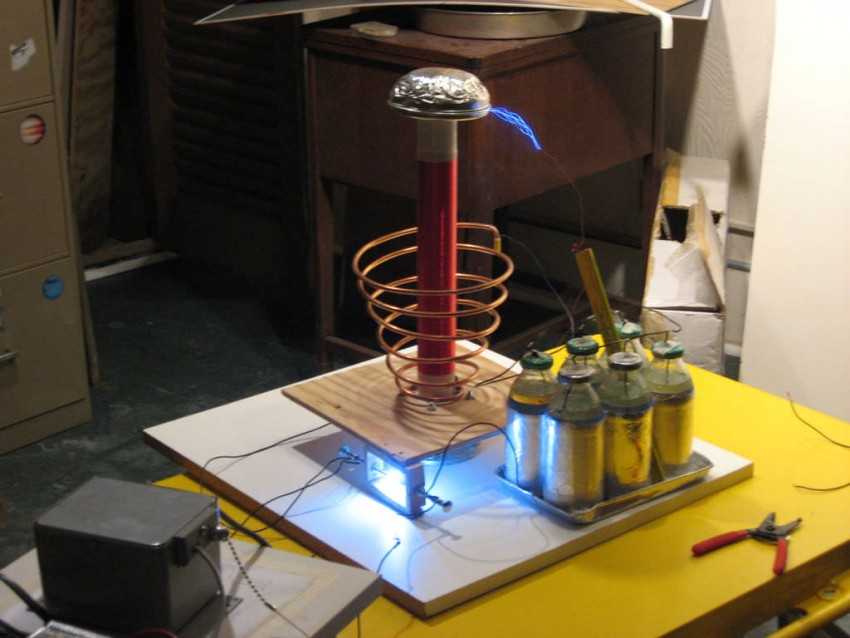

Все это хорошо, но как устроен трансформатор, который не стыдно показать даже на какой-нибудь выставке? Сделать более мощное устройство вполне реально, но для этого нужно будет намного больше поработать. Сперва предупредим, что для проведения таких опытов у вас должна быть очень надежная проводка, иначе беды не избежать! Итак, что нужно брать в расчет? Катушки Тесла, как мы уже и говорили, нуждаются в действительно высоком напряжении.
Оно должно быть минимум 6 кВ, иначе красивых разрядов вам не видать, да и настройки будут постоянно сбиваться. Кроме того, искровик нужно делать только из цельнолитых кусков меди, причем ради вашей же собственной безопасности их следует максимально прочно зафиксировать в одном положении. Мощность всего «хозяйства» должна быть минимум 60 Вт, но лучше брать 100 и больше. Если это значение ниже, то у вас точно не получится действительно зрелищная катушка Тесла.
Очень важно! И конденсатор, и первичная обмотка обязательно должны в конечном счете образовать специфический колебательный контур, входящий в состояние резонанса со вторичной обмоткой. Имейте в виду, что обмотка может резонировать сразу в нескольких различных диапазонах
Опыты показали, что имеет место частота 200, 400, 800 или 1200 кГц. Как правило, все это зависит от состояния и месторасположения первичной обмотки. Если у вас нет генератора частот, то придется экспериментировать с емкостью конденсатора, а также менять количество витков на обмотке
Имейте в виду, что обмотка может резонировать сразу в нескольких различных диапазонах. Опыты показали, что имеет место частота 200, 400, 800 или 1200 кГц. Как правило, все это зависит от состояния и месторасположения первичной обмотки. Если у вас нет генератора частот, то придется экспериментировать с емкостью конденсатора, а также менять количество витков на обмотке.
Еще раз напоминаем, что нами обсуждается бифилярная катушка Тесла (с двумя катушками). Так что к вопросу намотки следует подходить серьезно, ведь иначе ничего толкового из затеи не выйдет.
Как сделать катушку Тесла
Вариации катушек Тесла могут быть разными. Однако в целях ознакомления с работой устройства, рассмотрим изготовление изделия небольших размеров.
Для конструирования понадобится следующий перечень:
- провод ПЭВ диаметром 0,25 и 1,2 мм;
- транзистор 2N2222A;
- сопротивление 22 кОм;
- «Крона» и разъем для нее;
- паяльник и припой;
- кусочек фанеры;
- пластиковая трубка;
- теннисный шарик;
- изолента;
- наждачка;
- ножовка;
- кусачки;
- клеевой пистолет.
Пошаговая инструкция
Рассмотрим поэтапно то, как собрать катушку:
- Подготавливаем пластиковую трубку сечением минимум 2 см.
- Отмечаем, а после отрезаем нужную длину трубки. Параметр должен быть в пределах 9-20 см.
- Обрабатываем торцы трубки наждачкой, убирая заусенцы.
- С обоих концов трубки сверлим отверстия, чтобы в них можно было продеть провод катушки.
- Запускаем в одно из отверстий край провода.
- Закрепляем проволоку клеевым пистолетом изнутри трубки.
- Производим намотку катушки виток к витку. Количество витков определяется диаметром трубки и провода и может варьироваться от 300 до 1000. Так, с проводом 0,08 мм потребуется около 300 витков.
- После завершения намотки, обрезаем провод, оставляя конец длиной 10 см.
- Продеваем проволоку в отверстие и закрепляем его клеем.
- Для фиксации катушки к основанию наносим клей на один из торцов и закрепляем деталь. В качестве основы можно использовать кусок фанеры.
- К основанию приклеиваем также транзистор, сопротивление и выключатель.
- Для изготовления второй катушки используем более толстый провод, который наматываем поверх первой катушки в количестве трех витков.
- Соединяем все элементы согласно с приведенной схемой.
- Батарейку фиксируем аналогичным способом — на клей.
- Для изготовления излучателя теннисный шарик обматываем фольгой.
- Присоединяем второй конец катушки (верхний) к шарику и фиксируем провод изолентой. Сам шарик закрепляем к трубке на клей.
- Готовое устройство имеет вид, как на фото.
Миниатюрная катушка
Катушку Тесла можно выполнить довольно маленьких размеров, которые позволяют поместить ее в кармане. В приведенной схеме введен преобразователь напряжения, позволяющий получить с 12 В 10 тыс. вольт.
Для сборки можно использовать такие элементы:
- диод 5ГЕ200АФ;
- конденсаторы 2200 пФ*5кВ;
- провод ПВ 2,5 мм;
- провод ПЭВ 0,01 мм;
- полимерная трубка сечением 15 мм.
Емкость необходимо подбирать опытным путем: от нее зависит продолжительность импульса в первичной катушке.
Первичная обмотка имеет 6 витков с диаметром наружного витка 60 мм. Вторичка изготавливается плотной намоткой и имеет 980 витков. После завершения сборки необходимо провести регулировку устройства. Для правильной работы его нужно ввести в резонанс. Как правило, действия сводятся к регулировке зазора разрядника. Процедуру проводят до тех пор, пока появится наилучшая длина дуги.
Модификации
Для начала вам стоит узнать о том, что классический вариант катушки Тесла, который был описан выше, обозначается следующим образом – SGTC. Последние две буквы расшифровываются как Tesla Coil, что переводится непосредственно как «катушка Тесла». Эти две буквы будут присутствовать в каждом из сокращений, а меняются только первые две. В данном случае SG обозначает Spark Gap, то есть эта катушка Тесла работает на искровом промежутке, создаваемом разрядником. Однако далеко не всегда дела обстоят именно так, поэтому необходимо рассмотреть различные варианты, такие как трансформатор Тесла на транзисторах или на полупроводниках
Первая модификация, на которую можно обратить внимание – это RSGTC, то есть катушка, которая работает на роторном искровом промежутке. В данном случае для питания используется электродвигатель, который вращает диск с электродами
Есть также VTTC, которая известна как ламповая катушка Тесла, работающая за счет электронных ламп. Этот вариант не требует высокого напряжения, а также отличается тишиной работы. Следующий вариант – это SSTC, то есть катушка Тесла, которая работает за счет генератора, основанного на полупроводниках. Эта модификация является одной из самых интересных в плане эффектности, так как с помощью силовых ключей вы можете изменять форму разряда. Модификацией этой версии катушки Тесла является DRSSTC. В данном случае используется двойной резонанс, что дает гораздо более внушительные размеры разряда. Отдельно стоит взглянуть на QCW DRSSTC – эта катушка Тесла характеризуется «плавной накачкой», то есть плавным, а не резким нарастанием всех параметров. В каждом из этих случаев расчет трансформатора Тесла будет отличаться, точно так же, как и его конструкций и, соответственно, его схема.
Некоторые сведения об искровике
Искровик предназначен для возбуждения колебаний в контуре. Если его в схеме не будет, то питание пойдет, а вот резонанс — нет. Кроме того, блок питания начинает «пробивать» через первичную обмотку, что практически гарантированно приводит к короткому замыканию! Если искровик не замкнут, высоковольтные конденсаторы не могут заряжаться. Как только происходит его замыкание, в контуре начинаются колебания. Именно для предотвращения некоторых проблем используют дросселя. Когда искровик замыкается, дроссель предотвращает утечку тока от блока питания, а уж потом, когда контур будет разомкнут, начинается ускоренная зарядка конденсаторов.
Двигатель Бедини
Машина для генерирования свободной энергии, изобретенная Джоном Бедини, состоит из следующих узлов:
- Электромагнитной двухслойной катушки.
- Сердечника из скрепленных вместе сварочных прутков.
- Пары магнитов.
- Ротора, располагаемого над сердечником.
- Изолирующей основы – подставки из дерева или плексигласа.
- Диодного моста с транзистором и сглаживающим конденсатором.
Нагрузки, один вывод которой соединяется с вторичной цепью, а второй – с питающей внешней батареей. Батарею можно подключить к усилителю, тогда мощность установки возрастет.
Двигатель Бедини работает так. Двухслойная катушка представляет собой обычный СЕ-генератор на трансформаторе с кз витком. При этом внешний провод получает питание от батареи, а внутренний передает мощность во вторичную цепь, формируя при этом в массивном сердечнике электромагнитное поле (оно тем сильнее, чем массивнее сердечник, и чем больше витков в первичной обмотке). Вращаясь в переменном магнитном поле, этот сердечник образует ротор двигателя. Корпус транзистора является коллектором, один из полюсов которого подключается к излучателю. Второй полюс подсоединяется ко вторичной обмотке трансформатора. При достаточно надежной изоляции обмоток вся энергия, генерируемая вращающимся ротором, будет направляться в нагрузку.
При сборке схемы двигателя Бедини следует придерживаться следующих обязательных правил:
Позаботиться о надежном креплении всех деталей составного сердечника первичной обмотки, поскольку при вращении ротора часть прутков может рассоединиться между собой, и существенно ослабить магнитное поле первичной обмотки. Рекомендуется склеивать стержни суперстойким клеем;
Для контроля параметров вырабатываемой мощности рекомендуется использовать неоновую следящую лампу, которая подсоединяется параллельно излучателю и коллектору. При включении схемы эта лампа не должна загораться (пороговое напряжение 80…100 В); в противном случае ток во вторичной обмотке слишком велик, что приведет к порче транзистора.
Батареи питания должны быть полностью исправными, в заряженном состоянии и не иметь утечки на корпус, иначе они могут взорваться.
Как проверить катушку
Для проверки работоспособности катушки Теслы включаем питание и подносим к устройству люминесцентную лампочку – она должна светиться. Это подтверждает наличие электромагнитного поля в катушке. Если устройство не функционирует, необходимо поменять местами выводы первой обмотки, после чего проверить транзистор – возможно, он пробит.
Транзистор может быть изначально неисправным либо не соответствовать по параметрам. Поэтому при подготовке элементов их необходимо проверить на исправность при помощи мультиметра.
При тестовом включении катушки нужно контролировать нагрев транзистора. Иногда требуется установка радиатора охлаждения и даже компьютерного вентилятора, которые предотвратят перегрев и выход из строя транзистора.
Для теслы, которую не стыдно показать, уже нужно попотеть
а) Входное напряжение нужно МИНИМУМ 6кВ, иначе искровик стабильно работать не будет (настройка будет сбиваться).
б) Искровик должен быть из массивных кусков меди, желательна их жесткая фиксация в нужном положении.
в) Мощность на входе не ниже 50Вт, но лучше 100+.
г) Конденсатор и первичная обмотка должны образовывать колебательный контур, попадающий в резонанс со вторичной обмоткой. Вторичная обмотка может иметь много кратных резонансов (например, в нашей схеме резонирует на 200, 400, 800 и 1200кГц, почему так — не знаю, но это проверено экспериментально на точном оборудовании), причём одни сильнее, а другие слабее (первый не обязательно самый сильный) и они зависят от расположения первичной обмотки. Как определить эти частоты без генератора частот не знаю — придётся использовать метод «научного тыка”, перематывая первичную обмотку и меняя ёмкость конденсатора.
в) Ещё потребуется либо относительно маленькая ёмкость конденсатора (чтобы он до большого напряжения переменным током заряжался), либо диодный мост выпрямления тока (с мостом мне как-то спокойнее — можно любую ёмкость подключать , но там нужен резистор для её разрядки, после выключения питания либо в ручную его закорачивать, а то он ОЧЕНЬ больно бьёт током).
г) Первичная обмотка должна быть хорошо заизолирована от вторичной, иначе пробьёт на неё. Вторичная обмотка также должна иметь хорошую межвитковую изоляцию, иначе из каждой царапины на лаке будет идти корона, либо вообще вся катушка будет светиться.
