Какой ток в розетке: постоянный или переменный

Содержание

Преимущества переменного тока

В наших розетках протекает переменный ток. Но почему именно он, чем он лучше постоянного?

Дело в том, что только величину переменного напряжения можно изменять с помощью преобразовательных устройств – трансформаторов. А делать это приходится многократно.

Теплоэлектростанции, гидроэлектростанции и атомные электростанции находятся далеко от потребителей. Возникает необходимость передачи больших мощностей на расстояния, исчисляемые сотнями и тысячами километров. Провода линий электропередач имеют малое сопротивление, но все же оно присутствует. Поэтому ток, проходя по ним, нагревает проводники. Более того, за счет разности потенциалов в начале и конце линии, к потребителю приходит меньшее напряжение, чем было на электростанции.

Бороться с этим явлением можно, либо уменьшив сопротивление проводов, либо снизив значение тока. Уменьшение сопротивления возможно только с увеличением сечением проводов, а это дорого, а порой – невозможно технически.

А вот уменьшить ток можно, увеличив значение напряжения линии. Тогда при передаче одной и той же мощности ток по проводам пойдет меньший. Уменьшаться потери на нагрев проводов.

Технически это выглядит так. От генераторов переменного тока электростанции напряжение подается на повышающий трансформатор. Например, 6/110 кВ. Далее по линии электропередач напряжением 110 кВ (сокращенно – ЛЭП-110 кВ) электрическая энергия отправляется до следующей распределительной подстанции.

Если эта подстанция предназначена для питания группы деревень в районе, то напряжение понижается до 10 кВ. Если при этом нужно отправить весомую часть принятой мощности энергоемкому потребителю (например, комбинату или заводу), могут использоваться линии напряжением 35 кВ. На узловых подстанциях для разделения напряжения между потребителями, находящихся на разном удалении и потребляющими разные мощности, используются трехобмоточные трансформаторы. В нашем примере это – 110/35/6 кВ.

Теперь напряжение, полученное на сельской подстанции, претерпевает новое преобразование. Его величина должна стать приемлемой для потребителя. Для этого мощность проходит через трансформатор 10/0,4 кВ. Напряжение между фазой и нулем линии, идущей к потребителю, становится равным 220 В. Оно и доходит до наших розеток.

Думаете, что это все? Нет. Для полупроводниковой техники, являющейся начинкой наших телевизоров, компьютеров, музыкальных центров эта величина не подойдет. Внутри них 220 В понижаются до еще меньшего значения. И преобразуется в постоянный ток.

Вот такая метаморфоза: передавать на большие расстояния лучше переменный ток, а нужен нам, в основном – постоянный.

Еще одно достоинство переменного тока: проще погасить электрическую дугу, неизбежно возникающую между размыкающимися контактами коммутационных аппаратов. Напряжение питания изменяется и периодически переходит через нулевое положение. В этот момент дуга гаснет самостоятельно при соблюдении определенных условий. Для постоянного напряжения потребуется более серьезная защита от подгорания контактов. Но при коротких замыканиях на постоянном токе повреждения электрооборудования от действия электрической дуги серьезнее и разрушительнее, чем на переменном.

Способы измерения напряжения и тока

Чтобы проверить соответствие величины напряжения электросети установленным требованиям, а также выяснить, сколько ампер протекает через тот или иной ее элемент, используются различные приборы для измерения тока и напряжения.

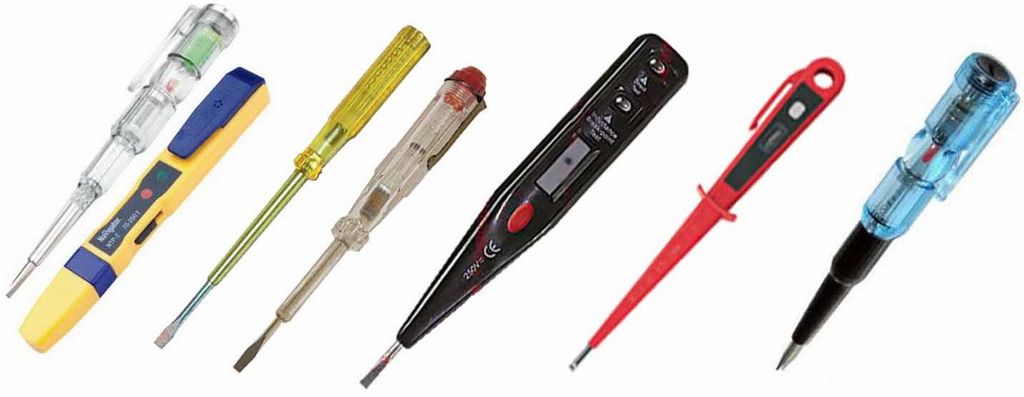

Индикаторная отвертка

Наиболее дешевым устройством, позволяющим проверить наличие потенциала на контактах розетки, является обыкновенная индикаторная отвертка. При этом узнать, сколько вольт приложено между контактами нельзя.

В нормально работающей сети при касании индикатора к фазному контакту розетки встроенный в рукоятку указателя напряжения светодиод ярко светится, при касании к нулевому проводу такое свечение отсутствует. Этот способ может применяться только для определения наличия напряжения в фазном проводе.

Существенными его недостатками являются невозможность контроля целостности нулевого проводника, величины напряжения, а также подверженность точности измерений влиянию «наводок», создаваемых магнитными полями проходящих рядом электрических проводов. Таким образом, индикатор может светиться даже при отсутствии номинального напряжения на фазном контакте розетки.

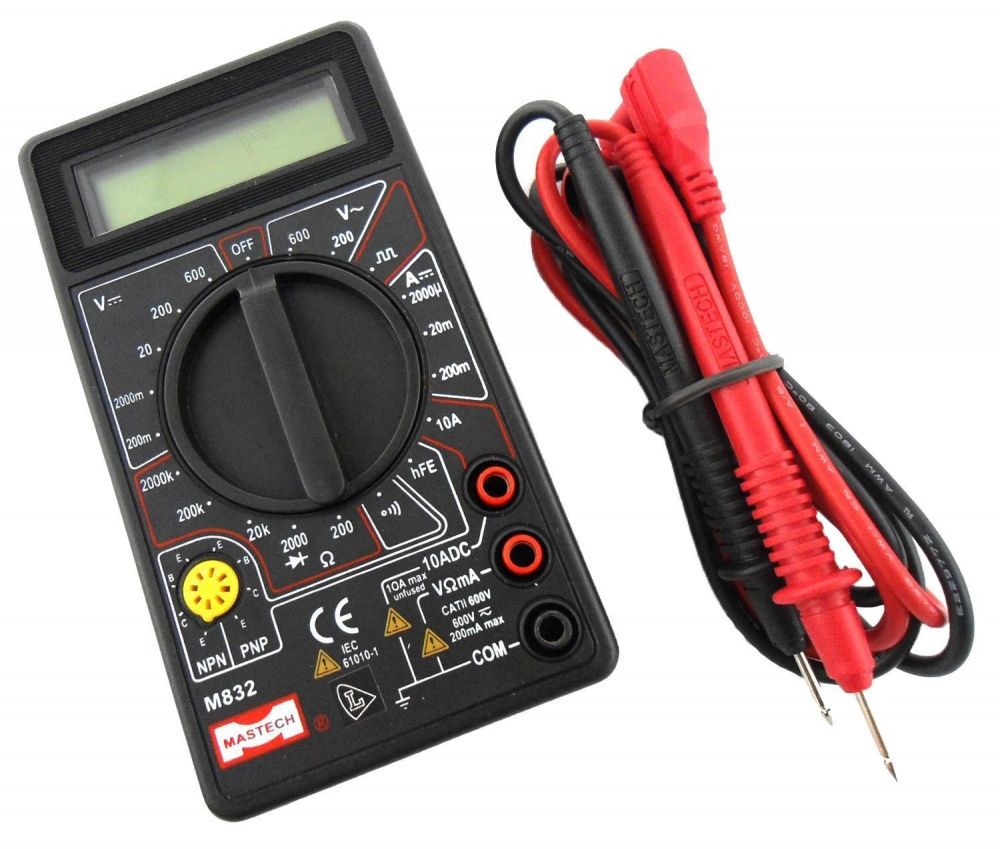

Тестер

Более точным способом измерения напряжения является использование специальных приборов – вольтметров (часто применяются тестеры или мультиметры, позволяющие измерять несколько величин: напряжение, ток, сопротивление, емкость конденсаторов и т.д).

Такой прибор подключается параллельно к сети (его щупы вставляются в розетку при отсутствии подключенных к ней потребителей). Используя подобные устройства можно выяснить, сколько вольт постоянного или переменного напряжения приложено к контактам розетки.

Сила тока в розетке может быть измерена с использованием мультиметра, подключенного последовательно в сети в качестве амперметра.

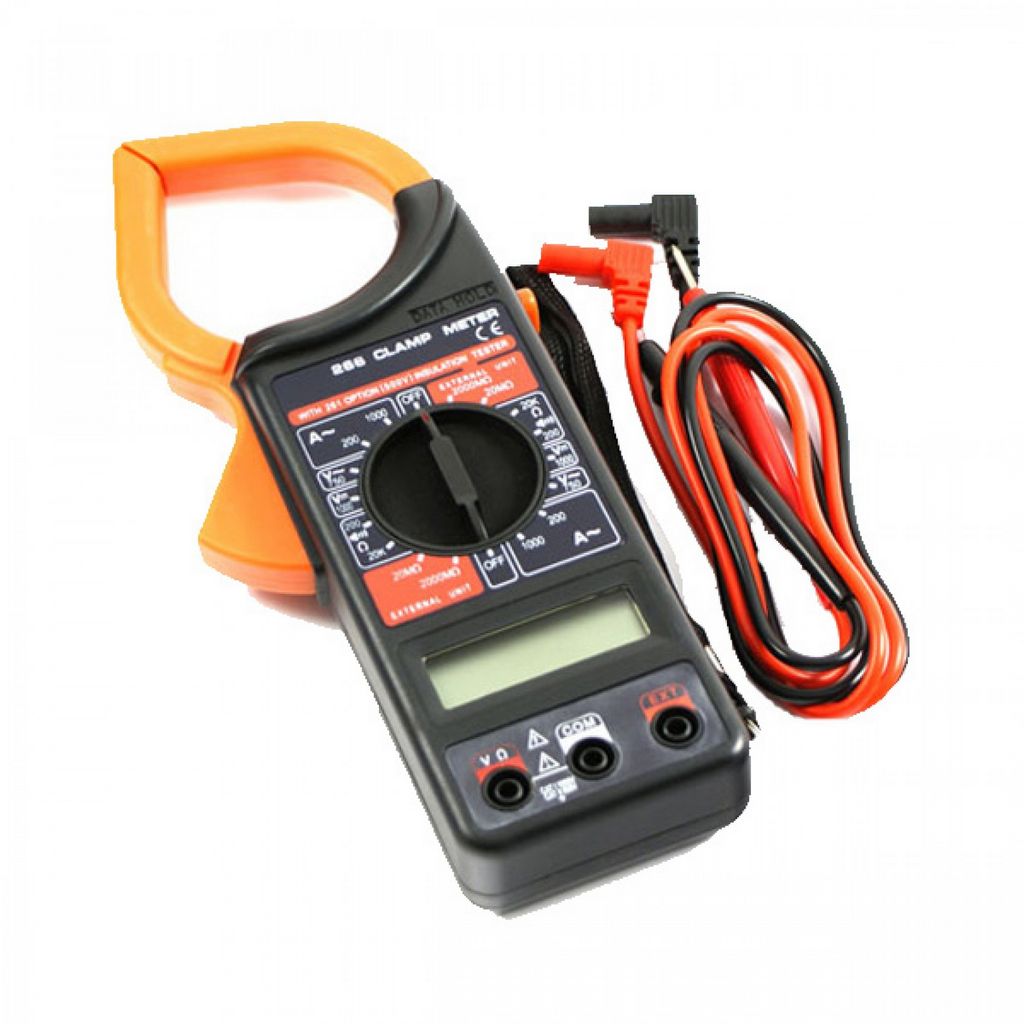

Измерительные клещи

Главный недостаток использования амперметра – это сложность его подключения. Поэтому во многих случаях для того чтобы проверить, сколько ампер протекает в проводе, можно использовать измерительные клещи. Главным достоинством этого устройства является отсутствие необходимости размыкания цепи и отключения электрооборудования при его использовании.

Таким образом, среди всех характеристик электроэнергии бытовых электрических сетей, наиболее важными являются частота, напряжение, а также номинальный ток.

Узнать какой ток в розетке можно с использованием измерительных приборов или аналитическим путем с помощью формулы.

https://youtube.com/watch?v=KEygFTnXRi8

Не забудьте про автоматический выключатель

Еще одна важная составляющая системы электроснабжения – это автоматы (раньше они назывались пробками). Если вы посмотрите в свой распределительный щиток, то должны увидеть там такие устройства с маленькими цветными переключателями и указанием максимального рабочего тока. Это и есть выключатель. Городские квартиры чаще всего оснащаются 16, 25 или 32 А автоматами. Так вот, пользуясь формулой, вы можете рассчитать, какой прибор нужно поставить для безопасного использования мощной техники.

Вернемся к приобретенной плите, мощностью скажем 6 кВт (6000 Вт). Используя формулу, получаем – 6000 Вт/220В = 27 А. Соответственно для нормального функционирования вашей плиты нужно установить автомат на 32 А. И желательно все же на каждый мощный прибор устанавливать отдельный автомат. Потому что если на нем «висят» еще, скажем розетки, то при одновременном включении с техникой, автомат может выбить.

https://youtube.com/watch?v=9DuSWXIcOI8

Если вы всерьез решили заняться самостоятельным монтажом оборудования или проводки у себя дома, то лучше будет пройти краткий онлайн-курс электрика. Потому что без базовых знаний нечего и делать в распределительном щитке.

Кажется, что нет ничего проще, чем подсоединить пару проводков, но стоит немного ошибиться и короткое замыкание вам обеспечено.Поэтому, чтобы избежать неприятных последствий, всегда перепроверяйте все соединения. А при затруднении не стесняйтесь обращаться за помощью к специалистам.

Виды розеток

Существует множество классификаций розеток, в зависимости от их расположения, номинальной мощности, уровня защиты от влаги и пыли и других параметров, среди них можно выделить следующие:

Розетки с наружным расположением. Это тип проводной арматуры, который фиксируется на поверхности и подключается за счет подводки проводника наружным способом. Сети, организованные таким методом, чаще всего можно встретить в деревянных домах, в которых, согласно технике пожаробезопасности, запрещено монтировать скрытую проводку;
Розетки скрытого монтажа. В данном случае установка арматуры осуществляется путем врезки ее в плоскость стены и подключения к проводнику, при этом фиксация проводится путем прикручивания плоскости розетки к закладной конструкции внутри стены, которая называется «корзинка».

В обоих случаях необходимо учитывать номинальную мощность изделия и ток, на который оно рассчитано, а также тип напряжения. Чаще всего производители обозначают вид тока волнистой линией, что означает переменный ток, и сплошной ровной полосой, что значит постоянное напряжение.

Важно! Не стоит пытаться подключить оборудование, предназначенное для определенного типа энергии в противоположный, так как это может спровоцировать аварийную ситуацию и выход из строя всей системы. Также розетки подразделяются на простые и с повышенным уровнем защиты от пыли и влаги, в таких устройствах имеются специальные шторки, которые предотвращают попадание грязи внутрь изделия

Подключение подобных приборов ничем не отличается от обычных, различие заключается только в самом корпусе

Также розетки подразделяются на простые и с повышенным уровнем защиты от пыли и влаги, в таких устройствах имеются специальные шторки, которые предотвращают попадание грязи внутрь изделия. Подключение подобных приборов ничем не отличается от обычных, различие заключается только в самом корпусе.

Большинство современных бытовых приборов комплектуется стандартными вилками еврообразца, но встречается и оборудование с тонкими или плоскими контактами для подключения к сети. Поэтому стоит учитывать данный факт, прежде чем выбирать ту или иную розетку и устанавливать ее.

Также существуют специальные розетки, которые питают только определенный тип приборов, например, электрическую плиту с тремя плоскими контактами. В такое устройство можно подключать единственное оборудование, поэтому такой тип розеток называется «специальные».

В большинстве современных приборов обязательным условием является устройство заземления, поэтому розетки комплектуются дополнительным контактом в виде металлической рейки на корпусе. Когда вилка вставляется в розетку, металлические пластины замыкаются между собой, что образует непрерывную сеть.

Читать также: Как затягивать гбц без динамометрического ключа

Сила тока и напряжение в розетке

Основные характеристики электрических приборов – тип электрического тока, напряжение и ток. Для его подключения надо знать, какое напряжение в розетке, и на какой максимальный ток она рассчитана. Эти параметры указывают на корпусе розетки, чаще всего на ее корпусе или лицевой панели. В быту используют переменный однофазный или трехфазный ток, напряжением 220 или 380 вольт соответственно.

А ответ на вопрос, какова сила тока в розетке 220В зависит от сечения подключенных проводов и мощности электроприбора. Для того чтобы определить силу тока надо мощность разделить на напряжение – полученное число и будет силой тока, измеряемой в амперах (А).

Какая сила тока в розетке 220в и 380в?

Для большинства бытовых электроприборов необходимы розетки 220 вольт. Раньше для их подключения использовали два провода (фазу и ноль). Сегодня применяют трехпроводную схему подключения, где третий провод соединяет корпус электроприбора с контуром заземления. Если в процессе эксплуатации нарушится изоляция и корпус окажется под напряжением, то при касании к нему человека автоматически сработает устройство защитного отключения (УЗО) и подача электропитания будет немедленно прекращена.

Выбирая, какую розетку установить, надо учесть мощность приборов, которые предполагается к ней подключать. Например, розетка 25А 220В рассчитана на потребляемую мощность 5,5 кВт, т.е. способна выдерживать большинство бытовых электроприборов. Для ее подключения необходимо использовать медный провод сечением 2,5 мм2. Но, для большинства приборов (компьютер, телевизор, пылесос) можно использовать и менее мощные розетки на 16А. Они рассчитаны на 3,5 кВт. А вот для подключения электроплит и духовок потребуется оборудование, рассчитанное на 32А 220В, мощностью до 7 кВт.

Измеряем силу тока и находим фазы

Впрочем, для подключения мощных бытовых электроприборов и электроинструмента, как правило, используют розетку 380 вольт с трехфазным током. Применение трехфазного тока позволяет уменьшить сечение кабеля или провода, а так же более рационально использовать электроэнергию. Некоторые электродвигатели и оборудование могут работать только на трехфазном токе.

Для определения, сколько вольт в розетке можно воспользоваться измерительными приборами вольтметром или тестером, но это можно определить и по форме электроустановочных изделий. Однофазная штепсельная розетка имеет три контакта (фазу, ноль и заземление). Количество штырьков может быть два или три, в зависимости от типа подключения кабеля к контуру заземления. Двухштырьковое соединение применяется при расположении заземляющего контакта на корпусе.

В отличие от однофазной розетка 3 х фазная имеет 5 контактов: три фазы, ноль и заземление. Количество штырьков так же зависит от расположения заземляющего контакта (отдельным штырьком или на корпусе розетки) и может иметь 4 или 5 штырьков. Как правило, конструкция трехфазной розетки делается такой, чтобы предотвратить возможность случайного прикосновения к контактам, которые имеют большие размеры, чем для подключения к однофазной сети. Корпус закрывает допуск к контактной группе до начала соединения.

Существует некоторое отличие в том, как определить, какой ток в розетке для трехфазного тока. Правило расчета почти такое же, как и для однофазного ока, только надо учесть, что по каждому проводу подведено 220В, следовательно, при расчете общей мощности надо суммарное напряжение (220Вх3=660В) умножить на силу тока. Это означает, что к розетке 25А 380В можно подключить электрическое устройство мощностью 16,5 кВт.

Но иногда возникает необходимость, как определить в каком контакте имеется фаза. Проще всего это сделать при помощи индикатора, в котором зажигается лампочка или светодиод при прикосновении к контакту под напряжением. Опытные мастера могут определить это при помощи тестера или контрольной лампы. Но этим способом лучше пользоваться при наличии опыта.

Опубликовал Варвара

Происхождение переменного и постоянного тока

Магнитное поле около провода заставляет электроны течь в одном направлении вдоль провода, потому что они отталкиваются отрицательной стороной магнита и притягиваются к положительной стороне. Так родился источник постоянного тока от батареи, в первую очередь благодаря работе Томаса Эдисона.

Генераторы переменного тока постепенно заменили аккумуляторную систему постоянного тока Edison, потому что переменный ток безопаснее переносить на большие расстояния по городу и может обеспечить большую мощность. Вместо постоянного применения магнетизма вдоль проволоки ученый Никола Тесла использовал вращающийся магнит. Когда магнит был ориентирован в одном направлении, электроны текли к положительному, но когда ориентация магнита была перевернута, электроны также поворачивались.

Сила тока и напряжение в розетке

Какая сила тока в розетке 220в и 380в?

Измеряем силу тока и находим фазы

Опубликовал Варвара

Связь мощности и тока в трехфазной сети

Принцип расчета мощности и тока для трехфазных сетей остается прежним. Главное отличие заключается в незначительной модернизации расчетных формул, что позволяет полноценно учесть особенности построения этого вида проводки.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Стоит ли покупать индукционную плиту, преимущества и недостатки

В качестве базового соотношения традиционно берется выражение:

W =1,73* U*I, (4)

причем U в данном случае представляет собой линейное напряжение, т.е. составляет U = 380 В.

Из выражения (4) вытекает выгодность применения в обоснованных случаях трехфазных сетей: при такой схеме построения проводки токовая нагрузка на отдельные провода падает в корень из трех раз при одновременном трехкратном увеличении отдаваемой в нагрузку мощности.

Для доказательства последнего факта достаточно заметить, что 380/220 = 1,73, а с учетом первого числового коэффициента получаем 1,73 * 1,73 = 3.

Приведенные выше правила связи токов и мощности для трехфазной сети формулируются в следующей форме:

один кВт соответствует 1,5 А потребляемого тока;
один ампер соответствует мощности 0,66 кВт.

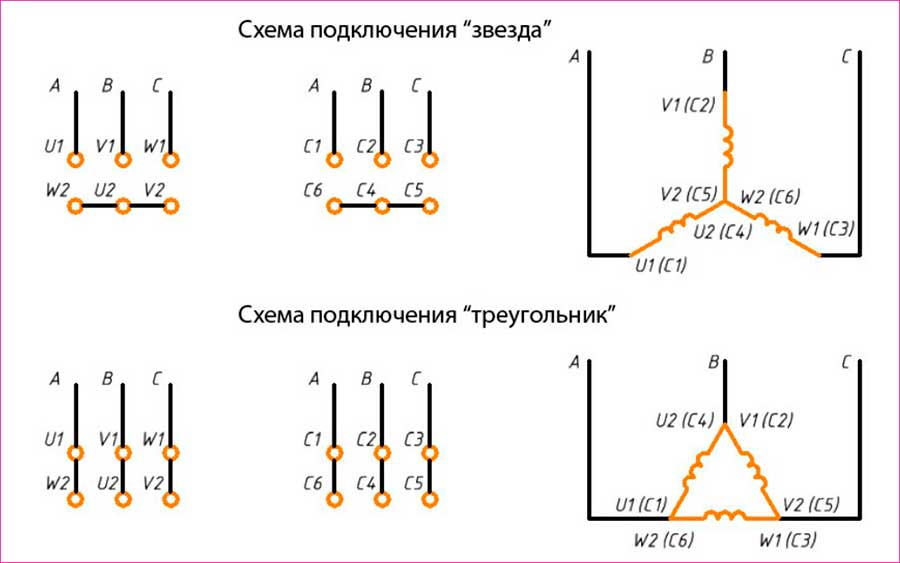

Укажем на то, что все сказанное справедливо в отношении случая соединения нагрузки так называемой звездой, что наиболее часто встречается на практике.

Возможно еще соединение треугольником, которое меняет правила расчета, но оно встречается достаточно редко и в этой ситуации целесообразно обратиться к специалисту.

Параметры домашней электрической сети

После выяснения того, что ток в розетке наших домов переменный, необходимо знать его главные параметры, которым относятся величина напряжения, и частота. Напряжение домашних электрических сетей составляет 220в. Весь мир пользуется электричеством с частотой 50 Герц, за исключением США, где этот параметр имеет значение 60 Гц.

По проводу фактических значений напряжения и частоты необходимо знать:

Частота 50 Гц задается генерирующим устройством электростанции и всегда соответствует заданному значению.
Напряжение в отдельно взятом доме или квартире может отличаться от номинального значения 220 В. На это могут оказывать влияние техническое состояние, величина и распределение нагрузки сети, питающей многоквартирный дом или жилой район, степень загруженности ее трансформаторной подстанции. Эти отклонения, могут быть весьма значительными и достигать 20-25 Вольт. В этом случае целесообразно подключение домашней электросети производить через стабилизатор напряжения.

Виды розеток

Розетки с наружным расположением. Это тип проводной арматуры, который фиксируется на поверхности и подключается за счет подводки проводника наружным способом. Сети, организованные таким методом, чаще всего можно встретить в деревянных домах, в которых, согласно технике пожаробезопасности, запрещено монтировать скрытую проводку;
Розетки скрытого монтажа. В данном случае установка арматуры осуществляется путем врезки ее в плоскость стены и подключения к проводнику, при этом фиксация проводится путем прикручивания плоскости розетки к закладной конструкции внутри стены, которая называется «корзинка».

Терморегулятор в розетке

Подключение подобных приборов ничем не отличается от обычных, различие заключается только в самом корпусе

Отличие измерения постоянного и переменного тока

Название DC относится к постоянному току, который протекает всегда в единственной направленности. Этот вид тока характерен для источников питания типа АА, ААА, Крона, а также аккумуляторных батарей, которые установлены в телефонах или транспортных средствах. Перед многими специалистами стоят вопросы по замеру данного показателя.

Наряжение в розетке

Различные виды измерительных приборов обладают разнообразными маркировками для замеров постоянного тока. Зачастую это DCA и DCV, либо A и V на лицевой панели, со значением наподобие горизонтальной линии, а также пунктира под ней.

Переменный ток имеет обозначение AC, и изменяет свое направление через одинаковый промежуток времени большое количество раз в период равный одной секунде. Обычные розетки, находящиеся в квартире, имеют переменный ток, который изменяет направленность пятьдесят раз в секунду. Различные экземпляры мультиметров содержат следующие указатели на панели измерительного прибора: ACA и ACV, либо А и V с волнистой линией.

В случае если нужно замерить ток постоянной величины DC, то следует придерживаться полярность при присоединении щупов измерительного инструмента, в особенности, если этот прибор аналогового типа.

Если измерительная процедура производится цифровым мультиметром, то такая последовательность не важна, только результат будет с минусовым значением. Стрелочный тестер не сможет замерить напряжение постоянного тока, так как стрелка будет отклоняться в обратное положение.

https://youtube.com/watch?v=cGCxhCe8uEY
