Что такое электроустановка: назначение и применение

Классификация

В зависимости от параметра, действующие электроустановки подразделяются на такие виды. По уровню напряжения выделяют устройства до 1000 В и выше 1000 В. Каждая из категорий включает в себя все уровни напряжения, находящиеся в их пределах.

В зависимости от назначения выделяют следующие устройства:

• Силовые – характеризуются большой величиной мощности, протекающего тока, высоким напряжением. Применяются, как правило, в промышленных масштабах для работы электрических сетей и электрических подстанций.
• Преобразовательные – предназначены для преобразования одного рода тока в другой. Применяются в самых различных сферах.
• Коммутационные – предназначены для произведения переключений в электрической схеме от высоковольтных до бытовых.
• Электрооперационные – вспомогательное оборудование, которое может выполнять какие-либо технологические операции (нагрев, перемещение и т.д.).
• Осветительные – предназначены для преобразования электрической энергии в световую.

По способу установки подразделяются на:

• Открытые – те, которые могут эксплуатироваться под открытым небом. Такие устройства не боятся воздействия атмосферных осадков и оснащаются соответствующей степенью защиты от них.

  Открытые распредустройства

• Закрытые – такие устройства, которые обязательно размещаются лишь внутри помещения. В них не предусматривается необходимый уровень защиты от внешних факторов.

  Закрытые распредустройства

• Комплектные – устанавливаются на улице, но с применением специальных металлических конструкций. Позволяющих как защитить саму действующую электроустановку, так и находящихся поблизости людей.

  Комплектные распредустройства

Основные виды электроустановок

Существует 5 основных видов самых распространенных электроустановок:

1. Силовые установки, оборудование, предназначенное для промышленного назначения. Электроустановки предназначены для компрессорных, вентиляционных, насосных агрегатов и других целей, отличаются постоянством токов нагрузки в самых широких пределах величины мощности. Эти установки отличаются симметричной нагрузкой и равномерно распределенной по всем фазам. Категория надежности этого типа электроустановок – 1.
2. Установки для преобразования тока переменного в постоянный ток, от частоты, числа фаз, величин напряжения, и для инвертирования. Категория надежности, в основном из недоотпуска энергии относит электроустановки к II категории.
3. Установки для электротермических операций: дугового действия, индукционного, диэлектрического нагрева, электронно-лучевого и других видов нагрева. Электротермические установки всех видов, за исключением дуговых печей относятся к категории – 2. Дуговые печи относят к категории надежности электропитания — 1.
4. Установки, применяемые для электросварочных работ. Нагрузка этого вида установок носит неравномерный график, по надежности питания принадлежит к 3 категории надежности.
5. Электроосветительные установки имеют однофазную нагрузку. Симметричность распределения нагрузки (несимметрия от 5 до 10%) достигается при использовании незначительной мощности электроосветительных приборов, путем равномерного распределения по фазам.

Правила Технической Эксплуатации Электроустановок Потребителей (ПТЭЭП) редакция 2003 г.

Раздел 1

Организация эксплуатации электроустановок

Глава 1.3

ПРИЕМКА В ЭКСПЛУАТАЦИЮ ЭЛЕКТРОУСТАНОВОК

1.3.1. Новые или реконструированные электроустановки и пусковые комплексы должны быть приняты в эксплуатацию в порядке, изложенном в настоящих Правилах и других нормативных документах.

1.3.2. До начала монтажа или реконструкции электроустановок необходимо:

получить технические условия в энергоснабжающей организации;

выполнить проектную документацию;

согласовать проектную документацию с энергоснабжающей организацией, выдавшей технические условия, и органом государственного энергетического надзора.

1.3.3. Перед приемкой в эксплуатацию электроустановок должны быть проведены:

в период строительства и монтажа энергообъекта – промежуточные приемки узлов оборудования и сооружений, в том числе скрытых работ;

приемосдаточные испытания оборудования и пусконаладочные испытания отдельных систем электроустановок;

комплексное опробование оборудования.

1.3.4. Приемосдаточные испытания оборудования и пусконаладочные испытания отдельных систем должны проводиться по проектным схемам подрядчиком (генподрядчиком) с привлечениемперсонала заказчика после окончания всех строительных и монтажных работ по сдаваемой электроустановке, а комплексное опробование должно быть проведено заказчиком.

1.3.5. Передприемосдаточными и пусконаладочными испытаниями и комплексным опробованием оборудования должно быть проверено выполнение настоящих Правил, правил устройства электроустановок, строительных норм и правил, государственных стандартов, правил безопасности труда, правил взрыво- и пожаробезопасности, указаний заводов-изготовителей, инструкций по монтажу оборудования.

1.3.6. Для проведения пусконаладочных работ и опробования электрооборудования допускается включение электроустановок по проектной схеме на основании временного разрешения, выданного органами госэнергонадзора.

1.3.7. При комплексном опробовании оборудования должна быть проверена работоспособность оборудования и технологических схем, безопасность их эксплуатации; проведены проверка и настройка всех систем контроля и управления, устройств защиты и блокировок, устройств сигнализации и контрольно-измерительных приборов. Комплексное опробование считается проведенным при условии нормальной и непрерывной работы основного и вспомогательного оборудования в течение 72 ч, а линий электропередачи – в течение 24 ч.

1.3.8. Дефекты и недоделки, допущенные в ходе строительства и монтажа, а также дефекты оборудования, выявленные в процессе приемосдаточных и пусконаладочных испытаний, комплексного опробования электроустановок, должны быть устранены. Приемка в эксплуатацию электроустановок с дефектами и недоделками не допускается.

1.3.9. Перед опробованием и приемкой должны быть подготовлены условия для надежной и безопасной эксплуатации энергообъекта:

укомплектован, обучен (с проверкой знаний) электротехнический и электротехнологический персонал;

разработаны и утверждены эксплуатационные инструкции, инструкции по охране труда и оперативные схемы, техническая документация по учету и отчетности;

подготовлены и испытаны защитные средства, инструмент, запасные части и материалы;

введены в действие средства связи, сигнализации и пожаротушения, аварийного освещения и вентиляции.

1.3.10. Перед допуском в эксплуатацию электроустановки должны быть приняты Потребителем (заказчиком) в установленном порядке.

1.3.11. Подача напряжения на электроустановки производится только после получения разрешения от органов госэнергонадзора и на основании договора на электроснабжение между Потребителем и энергоснабжающей организацией.

Определение электроустановки

Электроустановка это разное электрическое оборудование, взаимосвязанное и сочетающееся между собой, расположенное в одном помещении или на одной площади. Таким образом, в типовую электроустановку входят всевозможные аппараты, машины, линии, а также вспомогательное оборудование. К ним относятся и те помещения вместе со специальными сооружениями, где устанавливаются все эти устройства.

Они осуществляют всевозможные операции с электрической энергией. Она производится, преобразуется и трансформируется с помощью электроустановок. Без них совершенно невозможна передача, распределение и потребление электричества. В конечном итоге, при их участии, электрическая энергия преобразуется в другие виды энергии.

Нормально функционирующая электроустановка или ее отдельный участок постоянно находятся под напряжением. Напряжение подается путем включения коммутационной аппаратуры от линий электропередач. Все питающие воздушные линии, как правило, располагаются рядом с электроустановками.

Действующие электроустановки на конкретных примерах

После точного определения электроустановок и их назначения, обратимся к конкретным примерам из обычной жизни. Действующие электроустановки это:

1. Различные электрические двигатели или генераторы. Трансформаторные устройства.
2. Устройства, нормализующие подачу электроэнергии для резервного источника питания или после сбоя. Предназначены для устранения перенапряжения или наоборот нехватки напряжения.
3. Единые линии для выработки и передачи электроэнергии. Включают в себя систему кабелей или проводов, и прочего оборудования.
4. Выключатели или разъединители.
5. Системы освещения. Источники световой энергии для домов частного типа или загородного, а также предприятий под открытым небом.
6. Бытовые потребители электроэнергии. Их также можно внести в список установок. Например, это элементы проводки, распределительные щитки и прочее оборудование.

Техническое обслуживание электроустановок

Это важная процедура, поддерживающая всю электросеть в рабочем, бесперебойном состоянии. Электроустановки обеспечивают энергией различные объекты – от промышленного производства, до рядового магазина или частного дома. Если происходит сбой или неисправность в конструкции, это может привести к огромным убыткам для каждого объекта. Именно поэтому техобслуживание должно проводиться регулярно и часто.

К обслуживанию электрической установки допускаются только те работники, чьи знания и опыт в области электробезопасности полностью проверены. Они также проходят обязательный инструктаж и получают удостоверение. Как именно должно проходить обслуживание электротехнического оборудования:

• Заключается договор с юридической компанией по техническому обслуживанию, где четко расписан регламент и сроки, в которые должна быть обслужена электроустановка.
• Осмотр оборудования на регулярной плановой основе – проводится визуально и с разборкой, если требуется. Сюда входит также удаление пыли, протирка, поддержание в чистоте.
• Техническое обслуживание при сбое или необходимости подключать резервное питание. Устранение видимых повреждений.
• Внеочередные срочные ремонтные работы.
• Испытание исправности всех элементов установки и проводов.
• Контроль схем по электроснабжению и их исправности.
• Постоянный контроль за всеми этапами работы электрической установки. Внешние осмотры и проверки.

Подводя итоги, каждый этап при обслуживании электроустановок обязан быть зафиксирован. Документально подтверждается, что, как и когда было сделано – все проведенные мероприятия. Частота планового осмотра – не меньше 1 раза в месяц, но некоторые предприятия проводят реже из-за условий эксплуатации. Юридически запрещено, чтобы электроустановка проходила техническое обслуживание реже одного раза в квартал. Чем крупнее предприятие, тем чаще ТО требуется. Больше информации об электрооборудовании читайте на сайте elektro.guru!

Назначение

Действующие электроустановки предназначены для передачи и перераспределения электрической энергии. Так как современные потребители электроэнергии характеризуются большим количеством чувствительных приборов с самым разнообразным принципом работы, электрические установки также должны обеспечивать и высокое качество поставляемой энергии. Если детально рассмотреть понятие электроустановки, то оно включает в себя не только устройства для передачи, и распределения, но также коммутационные и защитные аппараты. Поэтому еще одним назначением является своевременное отключение различных категорий потребителей и подача резервного или второго питания.

В зависимости от важности запитки электрической цепи выделяют три категории потребителей:

• для первой категории может допускаться перерыв не более времени, требуемого для автоматического переключения на второе или резервное питание;
• вторая допускает перерыв в питании не дольше чем на время выезда бригады или ввода второго источника вручную;
• третья допускает перерыв в питании не более суток, а для единичных квартир и домов двое суток, но не чаще трех раз в год.

В зависимости от категорийности, действующие электроустановки должны обеспечивать соответствующую надежность работы для каждой из категорий.

Понятие о системе электроустановки жилья

Обзор системы

Любой объект со своей электроустановкой автоматически входит в единую систему электрического питания микрорайона, района и уже более крупного сообщества.

Своё начало система питания дома берёт от основного кабеля. Он входит во вводной щит управления. На первой позиции в нём установлены автоматический выключатель. Затем следует прибор учёта потребляемой энергии. Следующим этапом электричество поступает в распределительное устройство, где происходит разделение на питающие группы по малым объектам. Каждая такая линия находятся под контролем автоматического выключателя для локализации процессов.

Например! Отдельно запитывается кухня, прихожая с санузлом и жилые комнаты. Такая система удобна тем, что в случае возникновения аварийной ситуации или необходимости производства ремонтных работ в одном помещении, нет необходимости отключать всё помещение от энергии. Такая система необходима для того, чтобы все приборы не находились на одном кабеле для питания.

Потребители энергии

Конечным пунктом электроустановки являются потребители энергии. Это система, которая состоит из электрических приёмников, находящихся и работающих в одной системе. Такие приборы служат для преобразования электричества в другие виды энергий. К ним относятся:

• электроплиты и духовки,
• электрообогреватели,
• сплит-системы и кондиционеры,
• стиральные и посудомоечные машины,
• пылесосы, электроутюги и электрочайники,
• телевизоры, компьютеры и музыкальные центры,
• другая мелкая бытовая техника.

Основные функции электроустановки

• Распределение электрического питания по помещению.
• Преобразование тока в тепловую энергию, механическую энергию, УВЧ излучение, радио и телевизионный сигнал, для получения светового излучения.
• Трансформация или изменение физических свойств электричества для выравнивания напряжения в сети питания.
• Производство электрической энергии. Как яркий пример, можно видеть в системе частного жилья наличие дополнительного источника получения энергии в виде бензиновых или дизельных автономных генераторов на случай отключения или аварии общей энергетической системы для обеспечения бесперебойной работы электроприборов.

https://youtube.com/watch?v=QHmFTOIZ6JU

На кого возлагается ответственность, виды субъектов

Какая влажность воздуха считается нормальной в квартире

Есть несколько типов ответственных лиц при реализации организационных мер безопасности. У каждого свой объем полномочий, но их разрешено совмещать в определенных случаях.

Объем и предоставление прав, включая полномочия на единоличные действия, закрепляется приказом руководства объекта.

Первичный допуск, подготовка

Указанные мероприятия можно осуществлять только после его санкционирования оперативными сотрудниками, ведающими ЭУ или лицом, назначенным руководством объекта.

Ограничения:

• запрещено выдавать до приезда исполнителей;
• допуск возможен по 1 наряду, распоряжению.

Положения наряда по подготовке нельзя изменять. Если производитель и допускающий одно лицо, то к мероприятию привлекается один из исполнителей с III гр.

Допускающий удостоверяется в подготовке, осматривая объект, сверяясь с журналами, с оперативными данными, сообщениями, затем дает допуск. Далее, руководитель и наблюдающий выясняет у него, что предпринято, затем делают совместную проверку осмотром. Если нет оперативных сотрудников (но с их разрешения), проверка может выполняться двумя указанными лицами.

Допуск делается прямо на объекте после проверки подготовки. Когда же последнего не требуется и работы осуществляются по распоряжению, указанное мероприятие не обязательное, а на ВЛ, ВЛС, КЛ его не делают. Оформление состоит в отметках и подписях в нарядах. Делается запись в 2 экз. этого документа: для наблюдающего и допускающего, а если это одно лицо (совмещение обязанностей), то в 1 экз. В книгах учета и оперативных данных ставится отметка.

Предварительные действия допускающего:

• проверяет удостоверения (группы) исполнителей;
• доказывает, что напряжения нет: показывает заземления или проверяет иным способом. В ЭУ до 35 кВ удостоверяется прикосновениями, если это возможно, к токоведущим элементам.

Различия типов электроустановок

Электроустановки-их классификация и характеристики По правилам устройства, электроустановки существуют нескольких типов и делятся на установки, в зависимости от уровня напряжения, до или выше 1 кВ, зависит от величины тока замыкания (500 А — малый ток замыкания, более 500 А — большие токи замыкания).

Электроустановки, рассчитанные на напряжение менее 1 кВ, используют в своей конструкции глухо-заземленную или изолированную нейтраль. Оборудование в электроустановке, которое осуществляет работу на постоянном токе, используют нулевую точку, относящуюся к глухо-заземленному или изолированному типу.

Изолированная нейтраль позволяет использовать электроустановки в условиях, обязывающих к применению повышенных требований по электробезопасности, с обязательным контролем за целостностью изоляции и предохранительных элементов. С требованием быстро обеспечить поиск замыкания на «землю», со своевременным предотвращением аварии и автоматическим выводом в отключенное состояние поврежденного элемента или участка электроустановки.

1. Изолированная нейтраль используется в электроустановках напряжением до 35 кВ.
2. Для электроустановок высокого напряжения до 35 кВ и иногда 110 кВ, используется нейтраль, подключенная посредством реактивного сопротивление, это действие призвано компенсировать токи утечки и емкостные токи.
3. Электроустановки со значением высокого напряжения от 110 кВ и более, используется в сети с глухозаземленной нейтралью.

В зависимости от частоты тока электроустановки (электроприемники), различаются следующих типов:

1. Электроприемники и электроустановки промышленной частоты со стандартным значением 50 Гц.
2. С высокой частотой от 10 кГц и частотой повышенной величины до 10 к Гц, применяются в основном для металлургических предприятий.
3. Пониженной частоты до 50 кГц.

Перерывы, повторные допуски

Действия при паузах, обусловленных обедом, характером производимых действий:

• исполнители удаляются, РУ запирается замком;
• работникам запрещено возвращаться без производителя, у которого хранится наряд, и он же допускает их после такой паузы, при этом отметка не нужна.

При перерывах в связи с завершением дня:

• объект освобождается полностью от исполнителей;
• вспомогательные, защитные конструкции (знаки и прочее) оставляют;
• производитель сдает наряд допускающему или оставляет его в специальном месте (в папке). В ЭУ без оперативного штата можно держать бумагу у себя.

Финиш работ регистрируется производителем росписью в своем экземпляре наряда. Допуск в последующие дни осуществляется допускающим или если есть его санкционирование — руководителем без разрешения от вышестоящего сотрудника из оперативного штата. Если есть согласие допускающего, то можно допускать бригаду при наличии поручения, но сопровождать это записью в графе «Отдельные указания».

Производитель при начале действий на следующий день удостоверяется в целостности оставленных конструкций безопасности (знаки, заземления), допускает и регистрирует это в наряде. Если последнее действие осуществляется допускающим из оперативного штата, то записи делаются в 2 экз.

Какие мероприятия должны быть выполнены перед закрытием наряда?

Наряд закрывается после того, как будут последовательно выполнены:

• снятие заземлений с проверкой в соответствии с принятым порядком учета;
• удаление временных ограждений и плакатов «Работать здесь», «Влезать здесь»;
• установка на место постоянных ограждений и снятие всех плакатов, вывешенных до начала работы.

Изоляция отремонтированного оборудования проверяется непосредственно перед включением, если в этом есть необходимость, до удаления временных ограждений и плакатов, тотчас же после снятия переносных заземлений.

Оборудование включается только после закрытия наряда.

Если на отключенном присоединении велись работы по нескольким нарядам, то включить его можно только после закрытия всех нарядов.

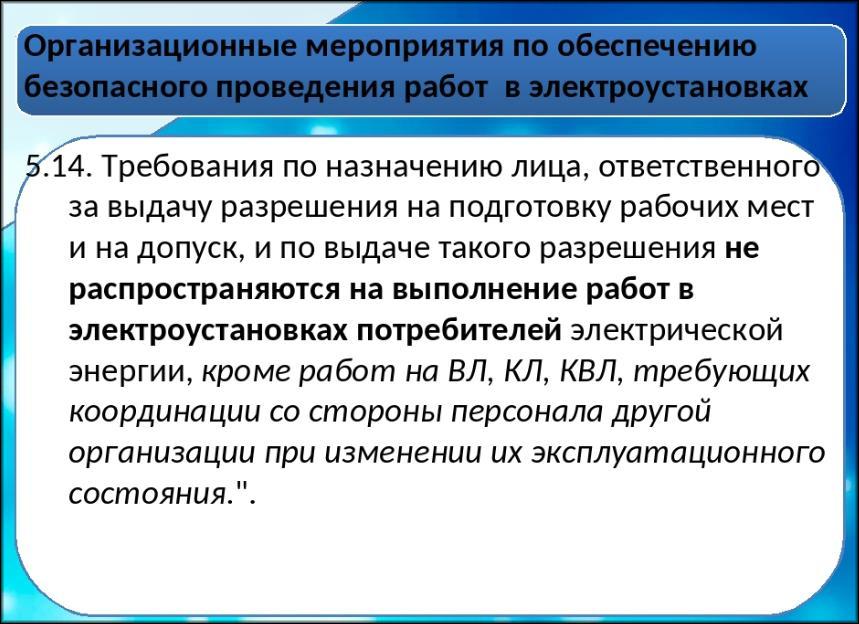

Что такое организационные меры безопасности для электрооборудования

Меры по ЭБ (электробезопасности) подразделяются на организационные и технические: первые — это действия для создания среды для максимально эффективного выполнения вторых.

Что включают организационные действия по безаварийности:

• в общих чертах:
  • создание условий (самой возможности) для безаварийности рабочего процесса;
  • руководство;
  • контроль;
  • надзор;
• более конкретно:
  • наряды, распоряжения, списки допустимых действий;
  • подготовка мест, допуски;
  • документарное сопровождение перерывов, изменений в составе исполнителей, достижения и завершения поставленных задач, целей.

Два аспекта организационных мер ЭБ:

• оформление мероприятий с документарным сопровождением: нарядами, списками, закреплением круга ответственных лиц, технических и специальных способов;
• реализация указанного выше (контроль, надзор, указания, инструкции).

Мероприятия мониторинговые, подразумевают постоянство, периодичность, действуют на всем протяжении времени эксплуатации ЭУ от момента возникновения потребности в этом до полного финиша. Момент окончания — не только полное завершение технологической операции, но и удаление всех занятых с оборудования с документарным оформлением (техническим, оперативным), исключающим возврат без нового разрешения на то же место.

Должностные лица, отвечающие за безопасное взаимодействие с электроустановками, проходят (согласно Порядку 1/29):

• обучение, включая таковое по охране труда в учреждениях Минтруда РФ, органах самоуправления;
• ежегодное подтверждение группы по ЭБ.

Источники

Тема безопасности на электрооборудовании чрезвычайно обширная, нормы по ней содержаться и в узконаправленных документах, и в актах по охране труда, в ПУЭ. Организационные мероприятия, технические мероприятия, обеспечивающие безопасность работ в электроустановках взаимосвязанные, всегда пересекаются.

Подробная информация с объяснениями и расшифровками отдельных моментов содержится в учебном, лекционном (например, кафедр безопасности жизнедеятельности вузов), методическом и рекомендационном материале.

Нижеприведенный список источников не исчерпывающий, но достаточный, чтобы сориентировать читателя при поиске информации, так как существует множество учебников и межотраслевых актов, с нормами по рассматриваемому вопросу.

• правила:
  • технической эксплуатации электроустановок потребителей (ПТЭЭП);
  • по охране труда (ПОТ) при экспл. ЭУ (прик. Минтруда N 328н);
  • устройства электроустановок (ПУЭ);
• инструкции: по выдаче нарядов-допусков, по применению и испытанию средств защиты, используемых в ЭУ;
• методические рекомендации по изучению «Межотраслевых правил…»;
• учебники, например, «Электробезопасность в трёхфазных сетях переменного тока» Беляев А.В.

Почему создание безопасных условий для деятельности с ЭУ обязательное

Недостаточно лишь применить технические средства для сохранения здоровья при взаимодействии с электроустановками — без организации должным образом они не возымеют требуемого эффекта.

Организация ЭБ важна по таким причинам:

сознание человека подвержено отвлекающим факторам, усталости, забывчивости, рефлексам, ухудшению концентрации

Внимание ослабляется раздражающими факторами среды, может переключиться на другое событие, а руки могут машинально продолжать действовать, совершая уже опасные движения. Как бы хорошо с технической точки зрения не реализовывалась безопасность, если нет правильного администрирования, ее эффективность понижается;
электрик может забыть, не быть предупрежденным об особенностях, новшествах электроустановки. Постоянный мониторинг и напоминания — одна из целей мер;
надо постоянно проверять компетентность, повышать и обеспечивать уровень знаний и навыков;
контроль за недопуском нетрезвых, больных, возбужденных обязателен по умолчанию;
запрещаются манипуляции с ЭУ наспех, без подготовки

Потребность в планировании, тщательном продумывании всегда необходима.

Постоянный мониторинг и напоминания — одна из целей мер;
надо постоянно проверять компетентность, повышать и обеспечивать уровень знаний и навыков;
контроль за недопуском нетрезвых, больных, возбужденных обязателен по умолчанию;
запрещаются манипуляции с ЭУ наспех, без подготовки. Потребность в планировании, тщательном продумывании всегда необходима.

В каких случаях назначается ответственный руководитель работ

Ответственный руководитель работ назначается при выполнении работ

-с использованием механизмов и грузоподъемных машин

-с отключением электрооборудования за исключением работ в электроустановках, где напряжение снято со всех токоведущих частей

— на КЛ и КСЛ в зонах расположения коммуникаций и интенсивного движения транспорта

по установке и демонтажу опор всех типов

— в местах пересечения ВЛ с другими ВЛ

— по подключению вновь сооруженной ВЛ

— по изменению схем присоединений проводов и тросов ВЛ

— на отключенной цепи многоцепной ВЛ с расположением цепей одно над другой или числом цепей более 2 когда одна или все остальные цепи остаются под напряжением

— при одновременной работе двух или более бригад

— по фазному ремонту ВЛ

— под наведенным напряжением

— без снятия напряжения на токоведущих частях с изоляцией человека от земли

Необходимость назначения ответственного руководителя работ определяет выдающий наряд.

Что должно быть отключено при подготовке рабочего места.

При подготовке рабочего места должны быть отключены:

 токоведущие части, на которых будут производиться работы;

 не огражденные токоведущие части, к которым возможно случайное приближение людей, механизмов и грузоподъемных машин на расстояние менее указанного в таблице 1.1.;

 цепи управления и питания приводов, закрыт воздух в системах управления коммутационными аппаратами, снят завод с пружин и грузов у приводов выключателей и разъединителей.

В электроустановках напряжением выше 1000 В с каждой стороны, с которой коммутационным аппаратом на рабочее место может быть подано напряжение, должен быть видимый разрыв.

Как оформляется разрешение на земляные работы.

Земляные работы на территории организаций, населенных пунктов, а также в охранных зонах подземных коммуникаций (электрокабели, кабели связи, газопроводы и др.) могут быть начаты только с письменного разрешения организации, местного органа власти и владельца этих коммуникаций. К разрешению должен быть приложен план (схема) с указанием размещения и глубины заложения коммуникаций. Местонахождение подземных коммуникаций должно быть обозначено соответствующими знаками или надписями как на плане (схеме), так и на месте выполнения работ.

Виды заземления нейтрали в сетях до 1кВ

В электрических сетях напряжением до 1000В принято использовать три системы заземления нейтрали – это TN, IT, TT. Каждая из букв несет определенный смысл, разберемся:

• 1-ая буква описывает способ заземления нейтрали источника питания
• T (terra) – нейтраль глухозаземленная
• I (isolate) – нейтраль изолирована (и – изолирована, легко запомнить)

2-ая буква показывает способ заземления открытых проводящих частей (ОПЧ) с землей

• N (neutral) – ОПЧ заземлены через глухозаземленную нейтраль источника питания
• T – ОПЧ заземлены независимо от источника питания

В свою очередь система TN делится на три подсистемы – TN-C, TN-S и TN-C-S. В рамках данной подсистемы третьи буквы (C — combine, S — separe) обозначают совмещение или разделение в одном проводе функций нулевого защитного (PE) и нулевого рабочего (N) проводника.

Рассмотрим теперь каждую систему более подробно.

Система заземления TN

В этой системе нейтраль глухозаземлена, а открытые проводящие части заземлены через эту глухозаземленную нейтраль. Глухозаземленная – это значит что нейтраль присоединена непосредственно к заземляющему устройству (болтом, сваркой) или через малое сопротивление (трансформатор тока).

В сетях до 1кВ глузозаземленная нейтраль используется для питания однофазных и трехфазных нагрузок.

Система заземления TT

Система TT предполагает, что нейтраль источника питания глухозаземлена, а ОПЧ оборудования заземлены заземляющим устройством электрически несвязанным с нейтралью источника. То есть защитный PE-проводник создается у самого потребителя, а не идет от источника питания.

Система заземления IT

В системе IT нейтраль генератора или трансформатора изолирована или заземлена через устройства, имеющие высокое сопротивление, а ОПЧ заземлены независимо. Эта система не рекомендуется для жилых зданий, используется там, где при первом замыкании на землю не требуется перерыв питания. Это могут быть электроустановки с повышенными требованиями надежности снабжения электроэнергией.

Похожие записи:

Определяем полярность диода: катод и анод Схемы подключения фотореле Обзор ксеноновых ламп d2r Что такое диммер и как он работает Проверка аккумулятора мультиметром Полная, активная и реактивная мощность переменного тока
