Инструкция по установке выключателя света своими руками. полезные советы

Разбираем подробно схему соединения, как подключить лампочку и выключатель

Пройдемся еще раза  по проводам.

Провод слева питающий.

Провод подходящий сверху идет на светильник (люстру). В нашем примере на патрон с лампочкой.

Нижний провод идет на выключатель.

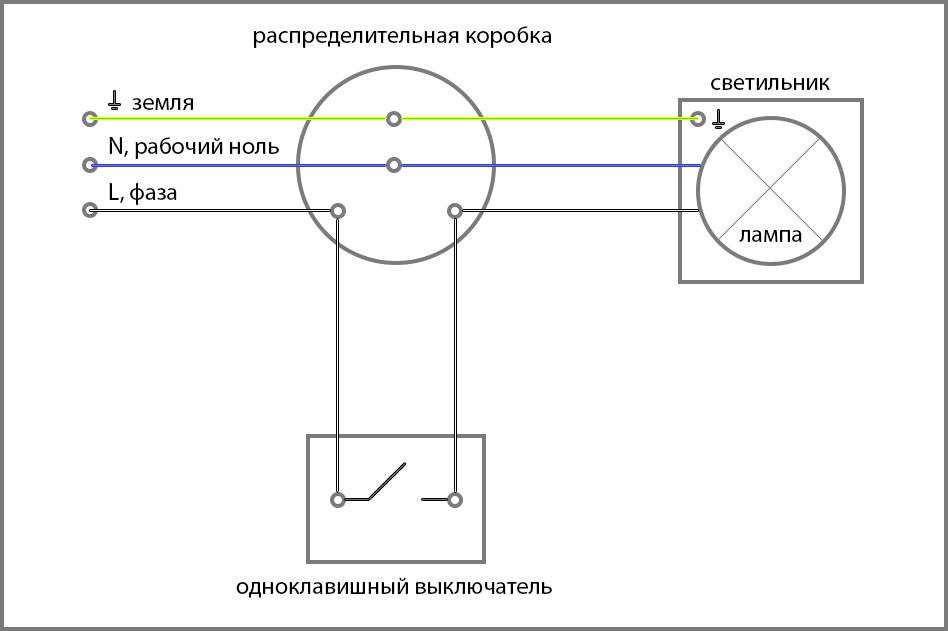

Распайку схемы подключение выключателя начинаем с провода идущего на выключатель. Зачищаем его, снимаем первый слой изоляции. Сильно обрезать провод не нужно, в коробке должно остаться минимум 10 см каждого провода.

Снимаем изоляцию с медной жилы фазного и нулевого провода, примерно 4 см.

Переходим к проводу который идет на светильник. Снимаем верхнюю изоляцию, зачищаем по 4 см на фазном и нулевом проводе.

Теперь мы можем приступить к соединению проводов.

Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет.

Соединяем фазный белый провод идущий на лампочку, с отходящим синим проводом выключателя.

Существуют различные виды соединения проводов, в нашем примере соединение выполняем самым простым способом, скруткой. Сначала скручиваем провода между собой пальцами рук.

Затем протягиваем соединение с помощью плоскогубцев плотно скручиваем обе жилы между собой.

 Неровный кончик скрутки откусываем.

В данной схеме провода заземления мы не используем, поэтому изолируем их  и укладываем, чтобы не мешались, в распределительную коробку.

 Теперь переходим к питающему проводу. Зачищаем его и подготавливаем для соединения фазный и нулевой провод.

Провод заземления изолируем и укладываем в распределительную коробку.

Теперь, подводим питание к выключателю. Фазную жилу питающего провода соединяем с фазной жилой провода идущего на выключатель. Скручиваем два белых провода.

И в завершении схемы нулевую жилу питающего провода соединяем с нулевой жилой провода идущего на лампу (светильник).

Схема подключения одноклавишного выключателя готова.

Теперь, нам нужно проверить работу схемы в деле. Вворачиваем лампочку в патрон.

Подаем напряжение. Включаем автоматический выключатель.

С помощью индикатора напряжения проверяем  правильность соединения схемы, убеждаемся что мы ничего не перепутали, на фазных проводах должна быть фаза, на нуле ноль.

И только после этого включаем выключатель.

Лампочка загорелась, схема соединена правильно. Выключаем напряжение, изолируем скрутки и укладываем в распределительную коробку.

Монтаж схемы выполнен, вопрос как подключить лампочку и выключатель подробно разобран и раскрыт.

В данной работе мы использовали:

Материал

• распределительная коробка — 1
• подрозетник — 1
• одноклавишный выключатель — 1
• светильник — 1
• провод (измеряется по конкретным меркам вашего помещения)
• автоматический выключатель — 1
• контакт заземления — 1
• изоляционная лента — 1

Инструмент

• нож
• плоскогубцы
• кусачки
• плоская отвертка
• крестовая отвертка
• индикатор напряжения

Сколько мы сэкономили выполнив схему подключения своими руками:

• выезд специалиста — 200 рублей
• монтаж распределительной коробки внутренне установки — 550 рублей
• монтаж потолочного светильника — 450 рублей
• монтаж подрозетника внутренней установки (кирпичная стена, высверливание, установка) — 200 рублей
• установка одноклавишного выключателя внутренней установки — 150 рублей
• монтаж двухполюсного автоматического выключателя — 300 рублей
• монтаж контакта заземления — 120 рублей
• монтаж провода открыто  до 2 метров (1 метр — 35 рублей), для примера возьмем 2 метра — 70 рублей
• монтаж провода открыто  выше 2 метров (1 метр — 50 рублей), для примера возьмем 8 метров — 400 рублей
• штробление стен  8 метров (1 метр — 120 рублей) — 960 рублей

ИТОГО: 3400 рублей

*Расчет выполнен для скрытой электропроводки.

Как установить внешнюю модель

Эта особенность диктует свои условия набору инструментов и времени установки, но в целом необходимо предпринять следующие шаги:

• Подготовить требуемые инструменты (дрель или перфоратор, специальная насадка для проделывания отверстия, мультиметр, отвертка с индикатором и проста, шпатель, зубило, молоток) и материалы (провод с двумя жилами, подрозетник, выключатель, шпаклевка);
• Определить место для монтажа (оптимальным считается один метр от уровня пола);
• Найти в распределительной коробке ближайший автомат, через который будет поступать напряжение, найти среди группы проводников нулевой и фазный провод;
• Обесточить квартиру, выкрутив пробки или отключить автоматы на щитке;
• Проштробить полосу от коробки до предполагаемого места глубиной и шириной до 2,5 см и длиной не более 3 м;
• Под выключатель сделать углубление необходимого размера, убрать пыль и цемент;
• Установить в полученное отверстие подрозетник, закрепить шпатлевкой;
• Проложить в штробе провод, подсоединить одним концом к автомату коробки – одну жилу к фазе проводки, другую – к патрону лампы;
• Контакты на другом конце завести в подрозетник, надежно зафиксировать зажимами;
• Заделать штробу цементным или гипсовым раствором;
• Разъединить имеющийся выключатель на декоративную крышку и внутреннюю часть. Последнюю необходимо установить в монтажную коробку, закрепить на специальные “лапки”;
• Накрыть устройство пластмассовой накладкой, зафиксировав защелкивающимся механизмом или винтами;
• Включить ток и проверить работоспособность.

Пошаговая установка клавишных выключателей закрытого типа главным образом отличается отсутствием необходимости проведения штробных работ и выглядит так:

• Подготовить инструменты и материалы, список которых отличается от предыдущего устранением всех приборов для штробления;
• Определить фазовую жилу на щитке;
• Отключить общее электрическое питание в квартире;
• На потенциально огнеопасную стену (дерево, пластик, обои, текстиль) уложить подкладку из негорючего материала;
• Снять с имеющего выключателя декоративную крышку;
• Присоединить к внутреннему устройству провода от щитка и осветительного прибора;
• Наметить линию проводки, зафиксировать ее зажимами;
• Зафиксировать выключатель шурупами и дюбелями;
• Установить декоративный элемент;
• Проверить работу устройства, включив напряжение в доме.

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм2.

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

1. Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

   Для соединения розеток друг с другом используются специальные перемычки

2. Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
3. Две жилы соединяются с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).

4. После этого все провода снова укладывают внутрь коробки и закрывают крышкой.

   Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Подключение светильника и выключателя

Отвечая на вопрос как правильно подключить выключатель и светильник, необходимо подчеркнуть, что последовательная сборка схемы светильника с розеткой, любым выключателем происходит с обязательным соблюдением ряда условий.

Схема подключения светильника и выключателя.

Подключение даже самого простого прибора должно выполняться лишь при разрыве фазы. При выключении цепь автоматически размыкается и, как следствие, к лампе прекращается подача напряжения. Используя распределительную коробку без дополнительных подключений происходит соединение светильника с проводом, который носит название нулевого. Фаза, проходя через установленный электрический прибор предоставляет возможность управления лампой, осуществления обслуживания, последующего ремонта светильника в случае необходимости.

От автомата идет первоначальный фазный провод. Его нужно соединить с аналогичным проводом, направленным к выключателю. Другая фаза должна быть быстро соединена проводом питающего типа, который также далее подключается к лампе.

Далее визуально осматривается схема соединения лампочки с двумя светильниками / одним и на этом этапе вы должны убедиться в том, что все надежно и главное последовательно соединено. В итоге, все скрутки должны быть уплотнены при помощи любых плоскогубцев, дополнительных трубок, зафиксированы простой изолентой. Все кабели, которые использовались для установки и подключения понадобятся уже в дальнейшей работе и поэтому складываются в коробке максимально аккуратно.

Как итог, все рабочие жилы любой лампы будут соединенными через приобретенный выключатель с проводкой в помещении.

Так легко решается проблема того, как подключить два к одному выключателю, если у него лишь одна клавиша. При этом действие данной схемы распространяется в том числе на подключение двухклавишного выключатель на два светильника.

Утрйство и схема подключения тройного выключателя

Принцип работы выключателя достаточно прост. Нажатием клавиши соединяется или разъединяется цепь питания лампы. Внутри цоколя расположены подвижные медные контакты. Перемещением клавиши вверх, контакты соединяются, перемещением вниз — размыкаются. На выключатель подводится фазный провод. Ноль подаётся на лампу из распределительной коробки.

Пример распределения функций освещения на клавишах

Использование трёхклавишного выключателя позволяет экономить место на стене, упрощает монтажные работы. Кроме того, при использовании такого выключателя значительно экономится электроэнергия (до 20%), так как появляется возможность отключать ненужные лампы. Различными комбинациями клавиш можно освещать только то пространство, которое необходимо в текущий момент времени, разделять освещение по уровням.

Особенности подключения выключателя

Выключатель представляет собой коммутационное устройство для замыкания и размыкания электрической цепи путем разрыва фазы.

В некоторых квартирах иногда встречается неправильное подключение. Это чревато тем, что при выключенном свете во время замены лампочки может произойти поражение электрическим током, так как вместо фазы отключен ноль, и патрон от лампочки находится под напряжением.

Схема подключения выключателей

При обнаружении такого неправильного подключения следует поменять фазность проводов. Для этого в распределительной коробке нужно поменять схему на правильную.

При установке данного устройства возникает вопрос, на какой высоте устанавливать его, есть ли какие-то правила и стандарты. Согласно правил устройства электроустановок:

• Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура.
• Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
• Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В советское время были несколько иные требования, на какой высоте устанавливать выключатели в квартире. Стандартная высота была на уровне 1,6 м. Поэтому во многих квартирах они и сейчас расположены «на уровне глаз».

Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не
фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей
света, всегда должен разрывать именно фазу. Делается это для вашей же
безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не
ударило током.

При этом обратите внимание, что даже если вы изначально
все сделали правильно, прежде чем лезть к контактам светильника после
отключения света, всегда проверяйте отсутствие напряжения индикаторной
отверткой

Дело в том, по истечении времени, фаза с нолем могут
поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм «2» и «4».

В итоге в квартире во всех распредкоробках фаза с нолем
автоматически поменяются местами. И выключатель света, который первоначально
был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения”
– залог вашей безопасности.

Устройство и виды выключателей

Производителями представлено несколько моделей выключателей, выбор вида которых осуществляется в зависимости от преследуемых целей.

Управлять работой осветительных приборов можно, используя механические выключатели с разным количеством клавиш (от 1 до 3), сенсорные устройства или дистанционные приспособления, которые представляют собой приемник сигнала, исходящего от пульта.

Сенсорный выключатель

Основные виды выключателей

При приобретении выключателя необходимо ориентироваться на способ устройства проводки в доме. Выпускается два вида приспособлений, которые могут быть подключены к разным типам электропроводки.

Для открытой системы используются выключатели, монтирующиеся на основание (поверхность стены), скрытая же подразумевает применение моделей, устанавливающихся внутри стены.

Установка встраиваемого в стену выключателя

Монтаж корпуса коммутационного устройства для скрытой проводки производится в заранее установленный в углублении диэлектрический подрозетник, а кабель размещается в специально выполненных каналах-штробах. При этом на виду остается лишь рамка с клавишами.

Подключение наружного выключателя

Там, где нет возможности спрятать проводку, применяются наружные выключатели, закрепляющиеся саморезами или дюбель-гвоздями. При этом провода также фиксируются на поверхности.

Наружная проводка и наружный выключатель с розеткой

Для большей эстетичности и защиты конструкции используются кабель-каналы или гофрированные трубы. С открытой проводкой проводить разного рода работы существенно легче, так как все точки подключения находятся на виду.

Открытая ретро-проводка в трубах

Устройство выключателя (любого вида) до примитивности просто: он состоит из двух клавиш, рамки и корпуса с самозажимными клеммами (или винтовыми зажимами).

Последние необходимы для подключения входящих и исходящих контактов. При помощи клавиш осуществляется замыкание/размыкание электрической цепи. В отключенном состоянии не происходит подачи фазы на осветительный прибор. При замыкании цепи (нажатии клавиши) лампа загорается.

https://youtube.com/watch?v=_G3_v1vyEGQ

https://youtube.com/watch?v=5dRmDsrAR3U

https://youtube.com/watch?v=P9tPHLHnHpk

Проводка: открытый или скрытый вариант

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

• Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
• Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Галерея изображений

Фото из

Блок выключатель-розетка для открытой проводки

Преимущества установки внешних выключателей

Выключатели скрытой электрической проводки

Недостатки выключателей скрытой проводки

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт (+)

Как установить внешнюю модель

Технология монтажа в этом случае менее трудоемкая. Ведь у вас не будет необходимости штробить стены и бурить ячейку. Для прокладки провода можно воспользоваться гофрированной трубкой. Ее крепят на стенке клипсами. Неплохим вариантом будет укладка провода в специальный канал прямоугольного типа из негорючего материала.

После определения фазовой жилы и отключения электроэнергии в доме необходимо закрепить канал и уложить в него провод. От выключателя отсоединяют клавишу, и к внутреннему блоку крепят фазный провод. Также потребуется вывести жилу на осветительный прибор.

Основной блок шурупами крепится на специальную подкладку, как это видно на фото установки выключателя. Если монтаж производится непосредственно на бетонную основу, то целесообразно воспользоваться дюбелями. После фиксации необходимо надеть клавишу, включить питание и проверить работоспособность механизма.

Инструкция: как установить электровыключатель?

Перед любой установкой элетротехнического оборудования своими руками нужно сделать две вещи

1. Определить провод под напряжением индикаторной отвёрткой. Пометить его маркером или обмотать изолентой.
2. Отключить напряжение в силовом щитке на всё помещение, где будут проводить монтаж электрики. Проверить провод под напряжением на отсутствие нагрузки.

Разберём алгоритм установки

1. Отщёлкиваем декоративную накладку с устройства, снимаем клавиши или кнопки с рычажного механизма. Будьте аккуратны при снятии панели с защёлок. Часто пластиковые элементы просто отламывают.
2. Снимаем ножом с подготовленных проводов внешнюю изоляцию на 3–6 мм. Слегка очищаем концы металла от оксидной плёнки.
3. Вставляем один провод в нижний разъём рычажного механизма, а второй — в его верхнюю часть. Закрепляем их винтами.
4. Аккуратно вставляем подключённый механизм в технологическое отверстие в стене. Если используется карман для монтажа электрики, вставляем выключатель в него.
5. Поочерёдно подтягиваем «усы», чтобы выключатель встал ровно по центру.
6. Проверяем надёжность крепления устройства в стене. Оно не должно болтаться или выпадать.
7. Устанавливаем декоративную панель и клавиши.
8. Проверяем работоспособность.

Совет
Если вы сомневаетесь в собственных силах — пригласите квалифицированного электрика.

Основные типы выключателей

Перед тем как ставить выключатель, нужно определиться с типом коммутатора. От этого будет зависеть принцип монтажа прибора. Различают такие типы устройств:

• Светодиодные. В корпусе встроена подсветка, которая помогает определять местоположение прибора в пространстве.
• Сенсорная модель не имеет клавиш и замыкает/размыкает цепь благодаря легкому касанию чувствительной панели-индикатору.
• Выключатели шнурового типа представляют собой конструкции, в которых работа с цепью производиться посредством воздействия на цепочку.
• Беспроводной вариант представляет собой пульт, который управляет работой светильника посредством команд на расстоянии.
• Коммутаторы–датчики позволяют автоматически управлять работой светильников. Работают в соответствии с данными внешней среды помещения.
• Стандартные клавишные выключатели. Такие настенные приспособления представляют собой коробочку с кнопками.

Что такое выключатель

Выключателем называют прибор, отвечающий за подачу питания и размыкание цепочки, которая идет к светильнику. Он должен фиксироваться на месте разрыва провода фазы. Поэтому, не стоит верить неопытным специалистам, которые считают, что к выключателю необходимо подвести нулевой и фазный провод — это приводит к проблемам с электрической проводкой.

Стандартная схема подключения выключателя

Существующие на рынке изделия предназначаются для проводки с определенной нагрузкой, поэтому при наличии иных значений, подключать их не рекомендуется. Параметры напряжения и силы тока, как правило, указывают в паспорте или на корпусной части коммутатора.

Функциональная задача выключателя – обеспечение питанием светильника, а также его прекращение, когда прибор не используется.

Как работает старая схема подключения выключателя света с одной клавишей: 2 важных принципа

С того давнего практического занятия мне запомнились два главных наставления своего учителя:

1. Электрическая проводка должна служить человеку, а не создавать ему опасные проблемы. Поэтому всю предстоящую работу следует рассматривать с точки зрения исключения любых рисков.
2. Безопасность электрической схемы обеспечивается надежным монтажом.

На эти два вопроса я и буду обращать ваше внимание дальше. Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников. Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников

Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников.

Современный принцип электрического управления светом через выключатель бытовой сети показан на схеме.

Он же действует и в старых зданиях с советской проводкой, выполненных по системе заземления TN-C. Единственное различие для них: отсутствие защитного нулевого проводника PE.

Если вы живете в таком доме, то у вас просто не будет провода, показанного пунктирным желто-зеленым цветом.

Из квартирного щитка от защитного автомата через распределительную коробку, а в отдельных случаях и напрямую, к патронам лампочек поступают потенциалы фазы L и рабочего нуля N.

Управление светом лампочек происходит за счет коммутаций силового контакта выключателя, врезанного в фазный провод.

Работоспособность схемы сохраняется, когда выключатель будет врезан в нулевой проводник и даже если при подключении перепутаны рабочий ноль N и защитный РЕ потенциалы. Однако риски поражения человека электротоком в этих случаях резко возрастают.

Что важно учитывать при подключении выключателя для обеспечения безопасности освещения:

1. монтаж отключающего контакта в разрыв фазного проводника исключает попадание человека под действие тока при замене перегоревшей лампочки, а установка его в нулевой провод значительно повышает риск поражения;
2. перепутывание проводов PE и N с одной стороны вызовет ложное срабатывание защитных модулей, настроенных на уставки токов утечек (УЗО и Дифзащиты), а с другой — сделает непреднамеренное зануление корпусов всех приборов, что в отдельных случаях довольно опасно;
3. у патрона лампочки фаза должна подводиться на самый дальний, углубленный контакт, ошибочно дотронуться к которому человеку наиболее затруднительно.

2 способа крепления корпуса для закрытой и открытой проводки

Старые советские выключатели для закрытого монтажа проводов, как и розетки, устанавливались внутри металлического подрозетника за счет крепления корпуса в нем раздвижными лапками.

Распорные винты упорных лапок необходимо было завинчивать с силой. Тогда остроконечные упоры врезались в стенку и держались в ней прочно.

Если же затяжка была выполнена слабо, то корпус электрической точки мог болтаться или даже выпадать за счет скольжения одного металла о другой.

Поэтому такие лапки иногда даже приходилось немного выгибать пассатижами для увеличения их хода и более сильного вжатия в жестяной корпус с его последующей деформацией.

Крепление советских выключателей для открытой проводки

Старая методика крепления для наружного монтажа корпуса предусматривала использование двух шурупов.

Недавно я вскрыл один такой корпус в сельском доме и обнаружил, что даже одиночный шуруп успешно справляется с этой функцией уже несколько десятилетий.

Современные способы крепления

Сейчас корпус практически любой электрической точки для установки в скрытой проводке имеет две технические возможности монтажа внутри подрозетника:

1. саморезами через проушины;
2. распорными лапками.

Поскольку современные подрозетники выполнены из негорючего прочного пластика, то металлические распорные лапки лучше удерживаются в этом материале, что исключает вываливание розетки.

Похожие записи:

Как подключить амперметр в цепь переменного тока Что такое клеммник для соединения проводов, как они работают, их плюсы и минусы Большая энциклопедия нефти и газа. типы разъединителей Расстояние между розетками Считаем оплату за свет по электросчетчику: калькулятор, формула и примеры Гильзы для опрессовки проводов, какие выбрать и как обжать
