О том, как правильно припаять новый штекер к наушникам (с распиновкой проводов)

Содержание

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки

Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином

Как заменить штекер на гарнитуре

Вся методика ремонта, приведенная для наушников, годится и для гарнитуры. Единственное отличие – присутствие дополнительного провода, идущего к микрофону. Обычно он черного или белого цветов. Раз есть дополнительный провод, значит, и на штекере должен быть еще один контакт – четвертый:

Схема подключения гарнитуры к штекеру

Если вы имеете в своем распоряжении тестер и умеете им пользоваться, то «вычислить», какой провод куда идет, можно обыкновенной прозвонкой. При этом сопротивление каждого из наушников будет находиться в пределах 24-35 Ом, а микрофона – несколько кОм. При нажатии на кнопку ответа сопротивление микрофона должно резко падать до нескольких десятков Ом или даже до нуля. Как прозвонкой определить, где провод левого динамика, а где правого? На слух. В момент прозвонки соответствующий громкоговоритель будет издавать щелчки. Просто наденьте наушники на голову и звоните.

Типовая схема гарнитуры, где:

  • 1 – выход правого наушника;
  • 2 – выход левого наушника;
  • 3 – общий провод;
  • 4 – провод микрофона и кнопки ответа.

И последнее замечание. Встречаются гарнитуры, у которых провод с микрофона и общий поменяны местами. Если ваша гарнитура после ремонта не заработала, просто поменяйте местами провода, обозначенные на рисунке выше, как 3 и 4.

https://youtube.com/watch?v=mXsDTTruTg8

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

  • 2 провода (для моно-наушников);
  • 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
  • 4 провода (для стерео-наушников);
  • 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

От каждого уха всегда идут два провода – плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

  • красный – правый канал;
  • зеленый, синий или белый провод – левый канал;
  • бесцветный лак – общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый:
у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода – это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы – разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

Вариант второй:

у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода – это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной “земляной” оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Различные поломки наушников – весьма распространенная проблема, особенно если это устройство используется активно, а не для прослушивания музыки дома. Чаще всего ломаются вставные наушники – вкладыши и вакуумные затычки, поскольку именно они обычно используются вне дома – например, при активных занятиях спортом.

Обычно на вероятность поломки влияют следующие факторы:

  • заводской брак – самая распространенная проблема в случае с дешевыми наушниками;
  • неправильная эксплуатация – из-за подключения наушников к неправильному источнику звука может сломаться динамик, а если носить источник звука в кармане джинсов или брюк, на штекер будет оказываться постоянное воздействие, и он рано или поздно сломается.

Если наушники перестали работать, их, возможно, придется разбирать. Конечно, это не всегда возможно – так, сложнее всего разобрать вкладыши и затычки, имеющие монолитный корпус. Кроме того, после разборки таких наушников вам могут потребоваться новые запасные части.

Кроме самого корпуса наушников можно разбирать штекер, который соединяется с источником звука. Но прежде чем приступать к той или иной операции, следует убедиться, что это вообще необходимо, диагностировав поломку.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер . Главное — хороший и не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Мастер Пайки.

Как отремонтировать штекер наушников

Если проблема не в разрыве жил, а в нарушении их контакта со штекером, без паяльника не обойтись. Для работы потребуются:

  • паяльник;
  • изолента;
  • канцелярский нож;
  • припой.

Первое, что нужно сделать – это зачистить штекер от полимерной изоляции. При этом не следует торопиться отсоединять жилы. Необходимо запомнить их расположение. Это очень легко сделать, поскольку каждая жила имеет свой цвет:

  • медный – «земля»;
  • красный – правый канал;
  • синий (иногда зеленый) – левый канал;
  • черный – микрофон.

Каждая жила имеет свой цвет. Это позволяет запомнить, какая куда крепится.

Затем все контакты отсоединяют от штекера (даже целые). После этого посадочные места для них тщательно зачищают канцелярским ножом и припаивают туда жилы.

Штекер с припаянными к нему проводками заматывают изолентой в несколько слоев. При этом нельзя допускать, чтобы жилы контактировали между собой участками, на которых отсутствует изоляция.

Нужно отметить, что в большинстве случаев припаивать провод к старому нецелесообразно. Конструкция в результате такой работы получается довольно ненадежная – велик риск повторного обрыва. Гораздо проще отрезать старый штекер, а на его место поставить новый, благо стоят эти комплектующие недорого и приобрести их можно почти в любом магазине электроники. Правда, в этом случае несколько уменьшится общая длина провода наушников. Но ее сокращение на 2 – 3 сантиметра некритично – ими вполне можно пожертвовать.

Гораздо целесообразнее не чинить старый штекер, а установить на его место новый.

Процедура установки нового штекера принципиально не отличается от описанной выше процедуры починки старого. Единственная разница в том, что перед началом работы надо не счищать изоляцию, а снять небольшой пластиковый кожух (обычно от откручивается). Заматывать жилы изолентой внутри не надо. Для предотвращения их соприкосновения сменные штекеры имеют пластиковую проставку цилиндрической формы, которую размещают под кожухом.

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников . Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом .

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Лудим провода перед пайкой наушников

Обратите внимание, что у первых наушников внутри 3 проводка, а у вторых 4. Каждый проводок представляет из себя смесь скрученных капроновых ниточек и медных жилок, покрытых лаком

Каждый проводок представляет из себя смесь скрученных капроновых ниточек и медных жилок, покрытых лаком.

Перед пайкой проводки необходимо залудить, т.е. покрыть слоем олова. Для начала скручиваем проводок, т.к. наверняка его конец размахрился. Затем кладем его кончик на канифоль и придавливаем разогретым паяльником слегка окуная его в плавящуюся канифоль.

После этого кладем краешек провода на спичечный коробок и, прижимая паяльником с каплей олова, проворачиваем весь шнур наушников. При этом проводок должен скрутиться и равномерно покрыться оловом. Достаточно залудить самый кончик. Но никто не запрещает залудить больше, а затем срезать лишнее, оставив 2-3 мм покрытых оловом. Главное — оставить незалуженную чати проводков достаточной длины, чтобы дотянуться до контактов штекера.

ВсЁ, с нудной, но важной подготовительной частью покончено. Теперь задача по интереснее — припаять провод к разъему

Для начала выясним что и куда.

Разборка и ремонт штекера

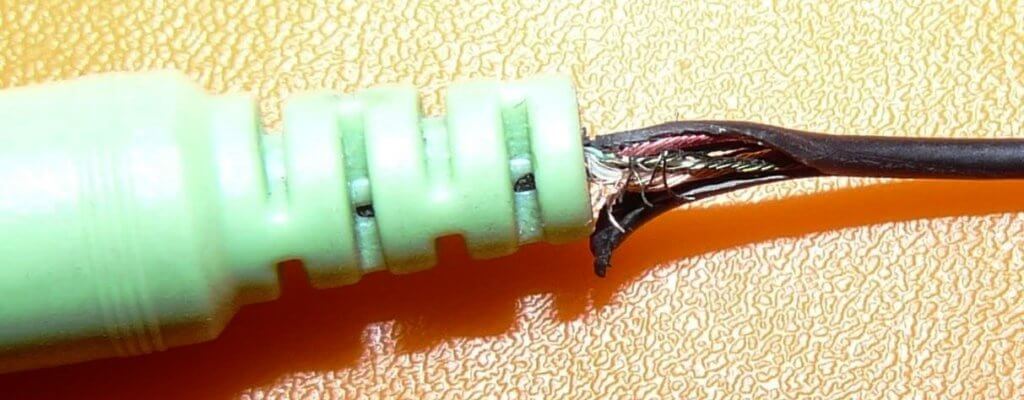

Понять, что сломался штекер, весьма просто – как правило, поломка заключается в том, что от контактов отошли провода, передающие сигнал к динамикам. В таком случае звук должен понемногу возвращаться (правда, с помехами) после разных манипуляций со штекером, вставленным в линейный выход на источнике звука.

Чтобы понять, что штекер нуждается в ремонте, сделайте следующее:

  • подключите наушники к источнику звука и включите музыку;
  • пошевелите штекер в гнезде – покрутите, подергайте кабель в месте его соединения с мини-джеком.

Если в наушниках при этом появляется хоть какой-нибудь звук – возможно, это будет простое хрипение – корпус наушников разбирать не придется, достаточно отремонтировать штекер. Сделать это можно двумя способами:

  • разобрать имеющийся штекер и починить отошедшие контакты;
  • купить новый штекер и соединить его с кабелем наушников.

Конструкция мини-джека весьма проста. Мини-джек, или разъем TRS, имеет три основные части: это кончик (top), кольцо (ring) и рукав (sleeve). Первые две части отвечают за передачу сигнала; колец может быть несколько в зависимости от типа джека – монофонические наушники имеют одно кольцо, стереофонические – два, гарнитуры – три. Рукав же заземляет устройство.

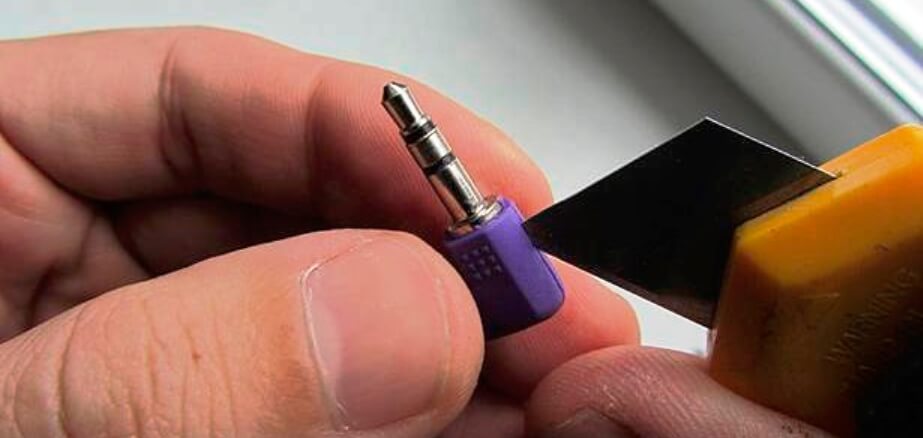

Чтобы разобрать штекер, придется разрезать и отодрать пластиковый корпус этой детали. В более дорогих наушниках корпус просто развинчивается, но такая возможность доступна далеко не всегда

Если штекер пришлось разрезать, восстановить его, вероятно, уже не получится – придется просто заматывать все изолентой и обращаться с ним очень осторожно при дальнейшей эксплуатации

Под пластиковым корпусом вы найдете несколько медных полосок, к которым присоединены провода наушников. Один из них будет прилегать неплотно – именно из-за этого в одном из динамиков или в обоих ушах нет звука. Достаточно прижать его поплотнее и запаять – звук вернется. Помните, что контакты не должны соприкасаться друг с другом.

Замена штекера производится примерно так же – старый штекер отрезается и на его место устанавливается новый

При этом важно правильно присоединить провод – к коротким контактам присоединяются каналы, а к длинному (рукаву) – оголенный провод заземления. Если вы неправильно соедините каналы, звук все равно появится, но левый и правый наушники поменяются местами

Алгоритм действий при ремонте

Теперь, когда у нас все готово приступаем к восстановлению наушников:

  • срезаем старый разъем, примерно на расстоянии 0,5-1 см от его основания, так мы избавимся от проблемной части провода;
  • снимаем изоляцию, так чтобы не повредить жилы. В результате мы увидим четыре провода, два из которых будут покрыты изолирующим цветным лаком, а два без изоляции (пример показан на фото);

Конец провода наушников со снятой изоляцией

  • для того, чтобы залудить провода, с них необходимо будет снять изолирующий лак, делается это при помощи канцелярского ножа или мелкозернистой наждачной бумаги. Экран правого и левого канала скручиваем между собой;
  • как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак;
  • разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото (иначе придется все переделывать);

Важный момент: провод должен быть продет в основание разъема

приступаем к припаиванию проводов к разъему. Рекомендуется начинать с общего, после чего уже паяем левый и правый каналы. Результат показан на фотографии;

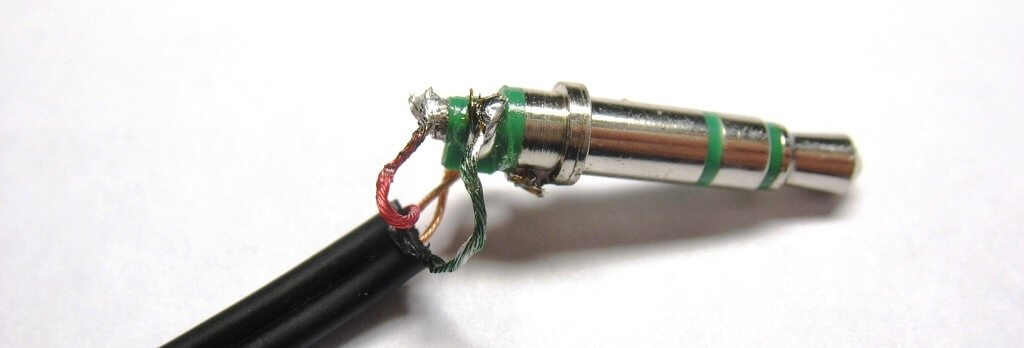

Припаянные провода

  • дав проводам и разъему остыть несколько минут, можно протестировать результат. Для этого подключаем штекер в гнездо аудио выхода и проверяем работу наушников. Если все нормально, приступаем к сборке разъема. Что делать, если один наушник все еще не работает, будет рассказано отдельно;
  • закрепляем провод, для этого на разъеме предусмотрен зажим (на контакте, куда припаивается общий провод), в него вкладывается изолированный кабель и обжимается при помощи плоскогубцев. На фото ниже зажим отмечен красным кругом на нераспаянном разъеме;

Зажим для кабеля (отмечен красным)

для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел. Это существенно снизит риск того, что при случайном рывке нарушится пайка.

Готовый к сборке разъем

собираем разъем и пользуемся наушниками в свое удовольствие. Если требуется припаять штекер к наушникам 4 провода (то есть с микрофоном), принцип действий практически такой же.

Теперь рассмотрим вариант, что один из динамиков после замены штекера продолжает оставаться нерабочим, есть несколько причин этому:

  • некачественная пайка, необходимо тщательно проверить ее;
  • проблема с динамиком наушника, очень высокая вероятность того, что провод оборвался возле него;
  • проблемы с самим кабелем, как уже писалось выше, наращивать кабель или соединять его в местах обрыва не рекомендуется.

Как видите в двух случаях из трех проблема решаема. Если причина в некачественной пайке, следует перепаять разъем более аккуратно, при обрыве возле динамика действуют по следующему алгоритму:

  • обрезаем провод рядом с основанием наушника;
  • разбираем наушник, как правило, они сделаны самозащелкивающимися, поэтому проблем с этим не возникнет;
  • удаляем изоляцию с провода и производим его зачистку и лужение;
  • если имеется мультиметр, то на этом этапе можно прозвонить повод наушников, чтобы убедиться в его целостности;
  • припаиваем провода, тестируем наушники, производим их сборку.

Видео: Как спаять провода наушников

Как залудить провода от наушников

Пайка проводов наушников начинается с лужения. Процесс несложный, но от качества лужения зависит прочность пайки. Для того процесса потребуется хорошо разогретый паяльник, канифоль (флюс/припой) и зачищенные провода. Отметим, что для припайки провода к разъёму достаточно зачистить небольшой участок в 1-2 мм.

Погружаете провод во флюс, если он пастообразный. Или жалом паяльника утапливайте конец проводника в канифоли. Затем переносите провод на поверхность для пайки и покрываете его оловом. Покрытие должно быть равномерным. Покрывайте ловом всю зачищенную поверхность. Теперь провода готовы к пайке.

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников . Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом .

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Схемы распайки при количестве жил провода более двух

Пользователи часто интересуются можно ли починить наушники более сложной конструкции, когда внутри проводов больше? К одному штекеру может подходить разное количество проводков — это зависит от класса наушников:

  • моно — 2 провода, здесь трудно что-то перепутать;
  • стерео и моно — три проводка и разные схемы подключения;
  • стерео гарнитуры — 4 шт.;
  • гарнитуры или наушники с микрофоном — 5-6 шт.

Теперь о каждом классе, кроме первого, расскажем подробнее.

Три жилы

От каждого наушника обязательно идут две жилы в одной оплетке или в разных — это плюс и минус. Иногда в конце, при подсоединении к штекеру, конструкторы объединяют минусовые в один жгут и получается на выходе 3 штуки. Чтобы всем пользователям было ясно, приводим подробную схему распайки штекера, где видно, куда именно надо припаивать проводки согласно их цветовому оформлению.

Четыре жилы

Здесь существуют два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.

  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

5 жил и более

У различного вида гарнитур последнего класса может обнаружиться от 5 до 10 отдельных жилок, поэтому ориентироваться будет гораздо сложнее. Сигнальная жилка от микрофона всегда в оплетке одного цвета, а остальные бывают всевозможных оттенков. Ни один специалист точно вам не скажет точно, какой провод куда надо припаять. Как заменить провод от штекера на наушниках в этом случае? Здесь действует только такая методика: проверяем мультиметром каждую жилку, чтобы определить к левому или правому динамику она идет, затем находим общие, объединяем в один жгутик.

Припаивать к штекеру надо согласно схемам, которые мы показывали, или найдите в интернете отдельную схему, которая подходит для вашего случая.

Отремонтируйте таким методом вашу гарнитуру или наушники к мобильнику и сэкономьте деньги из домашнего бюджета.

Определение места разрыва

Если динамик издает треск или молчит, то с уверенностью 99% можно сказать, что произошел обрыв провода. С дешевыми китайскими наушниками возиться не стоит. Их проще выбросить. Дорогую гарнитуру стоит попытаться отремонтировать. Существует два способа поиска обрыва.

Рекомендации: Как защитить наушники от механических повреждений и укрепить провод , Как припаять штекер наушников , Как самостоятельно починить наушники, если один перестал работать

Простой поиск прощупыванием

Первый способ поиска основан на прощупывании кабеля пальцами рук. Гарнитуру подключают к мобильному телефону и воспроизводят музыкальный файл. Провод по всей длине, начиная от штекера и заканчивая входом в наушники, переминают пальцами.

Когда неработающий динамик издаст треск или прерывистое звучание, диагностируемый участок провода отмечают для выполнения ремонта. Способ поиска даст результат, если переломленные жилы далеко не разъехались друг от друга внутри изоляции.

Поиск мультиметром

Второй способ оправдан, когда поиск прощупыванием не дал результатов. Если кабелем зацепиться во время ходьбы, происходит рывок. Медная жила лопается, а изоляция растягивается. Прощупывание здесь не поможет. Концы жил удалены друг от друга и при переминании кабеля не сблизятся.

Поиск разрыва выполняют мультиметром:

Чтобы прозвонить кабель мультиметром, придется счищать местами изоляцию. Метод агрессивный, но другого выхода нет. Желательно постараться разобрать наушник, чтобы прозвонить сначала весь кабель от контактов динамика до металлической части штекера. Если сигнал на мультиметре есть, значит, причина в динамике и провод резать не стоит.
При отсутствии сигнала или в случае невозможности разбора наушника выполняют надрез изоляции. Перелом жил чаще всего случается возле штекера, динамика или на раздвоении провода. Чтобы проверить штекер снимают 5 мм изоляции кабеля на расстоянии 5 см от наушника

Зачищать надо осторожно, иначе повредится тонкая жила. Один щуп мультиметра прислоняют к контакту штекера, а другой щуп ставят на зачищенный участок

Появление сигнала говорит, что из строя вышел участок входа в наушник.
Отсутствие сигнала на мультиметре говорит о повреждении другого участка. Следующий надрез изоляции делают на удалении 5 см от штекера. Осуществляют новый замер. Появился сигнал – провод порвался возле штекера. Отсутствует сигнал – процесс поиска продолжается.

Надрезы изоляции выполняют через 5–10 см, пока не найдется проблемный участок. После ремонта оголенный провод изолируют. Вид неэстетичный, зато гарнитура будет работать.

Схемы распайки при количестве жил провода более двух

Пользователи часто интересуются можно ли починить наушники более сложной конструкции, когда внутри проводов больше? К одному штекеру может подходить разное количество проводков — это зависит от класса наушников:

  • моно — 2 провода, здесь трудно что-то перепутать;
  • стерео и моно — три проводка и разные схемы подключения;
  • стерео гарнитуры — 4 шт.;
  • гарнитуры или наушники с микрофоном — 5-6 шт.

Теперь о каждом классе, кроме первого, расскажем подробнее.

Три жилы

От каждого наушника обязательно идут две жилы в одной оплетке или в разных — это плюс и минус. Иногда в конце, при подсоединении к штекеру, конструкторы объединяют минусовые в один жгут и получается на выходе 3 штуки. Чтобы всем пользователям было ясно, приводим подробную схему распайки штекера, где видно, куда именно надо припаивать проводки согласно их цветовому оформлению.

Четыре жилы

Здесь существуют два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

5 жил и более

У различного вида гарнитур последнего класса может обнаружиться от 5 до 10 отдельных жилок, поэтому ориентироваться будет гораздо сложнее. Сигнальная жилка от микрофона всегда в оплетке одного цвета, а остальные бывают всевозможных оттенков. Ни один специалист точно вам не скажет точно, какой провод куда надо припаять. Как заменить провод от штекера на наушниках в этом случае? Здесь действует только такая методика: проверяем мультиметром каждую жилку, чтобы определить к левому или правому динамику она идет, затем находим общие, объединяем в один жгутик.

Припаивать к штекеру надо согласно схемам, которые мы показывали, или найдите в интернете отдельную схему, которая подходит для вашего случая.

Отремонтируйте таким методом вашу гарнитуру или наушники к мобильнику и сэкономьте деньги из домашнего бюджета.

Условия тестирования

В качестве тестовой системы использовался ноутбук с выводом звука через ASIO-драйвер на XMOS USB-ЦАП (чип PCM5102), к которому был подключен наш лабораторный усилитель для наушников, собранный на мощных микросхемах студийного класса. Основной контент был CD и HiRes-качества, плюс несколько МР3 записей исключительно для контраста. Охват музыкальных жанров максимально широкий: камерная и симфоническая классика, джаз, рок всех видов от Битлов и Цеппелинов до современного металла, электронная танцевальная музыка, классический и эстрадный вокал, этника и различные живые записи. Одним словом всё, что только может оказаться в коллекции опытного аудиофила.

Нестандартные разъемы

На сегодняшний день можно встретить производителей, у которых разъемы отличаются от стандартных. Также можно встретить гарнитуры, где вместо стандартного штекера будет использоваться USB разъем. Технология ремонта подобных наушников совершенно не будет отличаться от обычных действий. Для подключения стандартной гарнитуры к нестандартному разъему также можно использовать специальный переходник.

Если возникает желание, тогда распаять такой переходник можно самостоятельно, но его стоимость достаточно низкая и поэтому лучше купить переходник. Как видите, правильно паять наушники может каждый. Если ничего не получилось в первый раз, тогда просто повторите процедуру. Надеемся, что эта информация была полезной и интересной.
