Что такое электрошокер

Типичный представитель электрического устройства для самообороны состоит из пяти компонентов: батареи, преобразователя напряжения, конденсатора, разрядника и трансформатора. Механизм работы следующий: конденсатор с определенной периодичностью разряжает накопленный в трансформаторе заряд, на выходе которого происходит разряд — та самая искра. Проблема с этой конструкцией заключается в том, что трансформатор изготавливается на заводе из специальных материалов по секретной схеме, которую невозможно найти в Интернете.

Поэтому схема будет немного другой, в основе которой пара конденсаторов зажигания и боевых. Суть в следующем:

При нажатии кнопки конденсатор зажигания действует так же, как и исходная схема: он разряжается в трансформатор и дает искру. Эта искра представляет собой слой ионизированного воздуха с гораздо меньшим сопротивлением, чем у обычного воздуха.

в момент появления искры срабатывает боевой конденсатор, который бьет всей мощностью, накопленной по этому каналу, практически без потерь.

Следовательно, при меньшей суммарной мощности изделия и экономии на трансформаторе вы получите такой же, если не больший злой оглушитель, но в полтора раза меньше.

Виды электрошокеров

Современные заводские электрошокеры бывают различных видов. Внешне они могут быть разных размеров, отличаться по мощности и даже иметь корпус в виде таких предметов, как фонарик, ручка, пистолет, губная помада и т. д. Питание в устройстве может быть за счет батареек или же аккумулятора. Элементы питания устанавливают в менее мощные модели. Искрообразование в электрошокере может быть низко- или высокочастотным. Устройства с частотой 50-80 Гц причиняют боль в первую секунду, но сильного вреда не наносят. Как правило, они могут только напугать. Приборы с частотой более 100 Гц позволяют на время обезвредить нападающего. Отличаются между собой электрошокеры тем, что низкочастотные издают треск, высокочастотные – жужжание. Самостоятельно определить, какой электрошокер перед вами, можно и опытным путем: более мощные приспособления способны поджечь бумагу.

Такие устройства применяются для самообороны с целью обезвреживания нападающего при помощи подачи электрического разряда. Электрошокер создает сильный болевой эффект и действует на мышцы, парализуя нападающего на определенное время. Использовать данное устройство разрешается только лицам, достигшим совершеннолетия. Приобретать электрошокер в специализированном магазине или же сделать его самостоятельно — каждый решает индивидуально. Купить готовое устройство достаточно затратно, но просто. Есть альтернативный вариант — попытаться сделать электрошокер своими руками. Схема такого приспособления наглядно показывает, с чем нам придется столкнуться.

Выбор таких приборов очень большой. Отличаются они не только по внешнему виду и мощности, а также и по стоимости. Схема самого простого электрошокера не требует высоких знаний в области электроники, необходимые детали также доступны для приобретения. Изготовление такого средства для самообороны нельзя назвать очень простым, к тому же устройство должно соответствовать ряду требований. Электрическая схема электрошокера должна быть продуманной, чтобы приспособление было:

компактным, незаметным, не причиняющим неудобств при движении;
мощным, способным обезвредить нападавшего и дать вам несколько секунд для принятия ответных мер;
с возможностью подзарядки, так как никому не нужен одноразовый инструмент.

Если вы решили самостоятельно делать электрошокер, помните, что устройство простой конструкции не должно потреблять много энергии. Качественно выполненный прибор с учетом всех необходимых рекомендаций будет исправно служить долгое время и обеспечит надежную защиту от злоумышленников. Что нужно для самостоятельного изготовления электрошокера:

Паяльник для сплавки деталей.
Преобразователь.
Ферритовый стержень.
Конденсатор.
Разрядник.
Проволока.
Трансформатор.
Эпоксидная смола.
Изолента.

Схема электрошокера

A1 — шприцы с иголками. A2 — Металлическая перекладина, приклеенная к поршням шприцов. В центре перекладины просверлено отверстие, и в нем нарезана резьба. A3 — Шпилька. Она с одной стороны прикреплена к оси электродвигателя, с другой вставлена в отверстие перекладины. A4 — Электродвигатель.

Место соединения перекладины и шпильки нужно смазать солидолом, графитовой или молибденовой смазкой.

Шприцы помещены в куски силиконового шланга для изоляции. На схеме они не показаны. Силиконовый шланг выдерживает очень высокое напряжение, препятствует пробою между шприцами и удару током самого пользователя. В качестве источника напряжения используется магазинный шокер. Напряжение от одного электрода подается на одну иголку шприца, от другого — на другую. Изготавливать источник высокого напряжения для шокера самостоятельно не следует. Очень легко ошибиться с напряжением и силой тока. И тогда Ваш шокер будет либо бесполезен, либо опасен для жизни и здоровья.

Электродвигатель выбирается, исходя из напряжения аккумуляторов шокера. Электрошокер надо разобрать. В нем есть преобразователь, который формирует высокое напряжение. Он запитан от аккумуляторов через кнопку. Когда нажимается кнопка, питание подается на преобразователь. Нам надо вывести два провода параллельно преобразователю. Тогда на эти провода питание также будет поступать при нажатии кнопки. Подключаем эти провода к электродвигателю так, чтобы он вывинчивал шпильку из резьбы в перекладине. При этом поршни шприцов придут в движение и начнут вытеснять воду из шприцов. Образуются струи. Как только кнопка отпущена, выброс воды прекращается. Таким образом, можно выполнять несколько коротких выстрелов подряд, пока не закончится вода в шприцах. Заправка осуществляется путем погружения игл шприцов в миску с подсоленной водой и ручным ввинчиванием шпильки в резьбу перекладины.

Выглядит устройство в момент выстрела еще ужаснее, чем сам удар током. Обе струи полыхают разрядами, светятся. Но сфотографировать это мне не удалось, так как высокоскоростной камеры у меня нет, а обычным фотоаппаратом снять не получилось. Разряд происходит не непрерывно, а импульсами. Добиться, чтобы разрядный импульс совпал с моментом экспозиции фотоаппарата, очень сложно

Как сделать электрошокер из батарейки

Если нужен более простой способ сборки электрошокера, то можно сделать его буквально из подручных радиодеталей. Для этого понадобится: обычная девятиваттная батарейка типа «Крона», преобразующий трансформатор (его можно взять из сетевого адаптера или зарядного устройства), эбонитовый стержень длиной сантиметров 30-40. Электрошокер своими руками собирают следующим образом: к концу эбонитового стержня с помощью изоленты прикрепляют два куска стальной проволоки длиной около 5 см, соединенных проводами с преобразующим трансформатором и батарейкой «Крона». Батарейку при этом подключают к двухконтактному выводу трансформатора (где выходит ток в 6-9 В). К другому концу стержня прикрепляют небольшой кнопочный выключатель, при нажатии на который между стальными усиками возникает высоковольтная дуга (проскакивает она в тот момент, когда происходит размыкание цепи с батарейкой в малой обмотке, то есть для создания видимой дуги нужно нажимать на выключатель 25 раз в секунду). Несмотря на большое напряжение, создающееся в данной конструкции, сила тока будет очень небольшая, поэтому такой электрошокер может стать, скорее, средством устрашения, нежели защиты.

Электрошокер своими руками из подручных материалов: распайка

Дальше – проще.

Изображение с сайта cxem.net

Теперь пора взглянуть на принципиальную схему электрошокера. Она выглядит следующим образом:

через диодный мост заряжается поджигающий конденсатор

через дополнительные диоды заряжается боевой конденсатор.

Для преобразователя подойдут практически любые MOSFET-транзисторы по 330 ом, выбор резисторов тоже некритичен. Конденсаторы на 3300 пикофарад нужны для ограничения силы тока при запуске устройства, то есть для защиты преобразователя. Если вы используете мощные транзисторы (вроде IRFZ44+), то такая защита не требуется. и вы можете обойтись без установки таких конденсаторов.

Изображение с сайта ay.by

В схеме есть одна особенность: при коротком замыкании контактов (например, при прикосновении к коже, а не к одежде) шокер не работает корректно, так как боевой конденсатор не успевает зарядиться. Если же вы хотите избавиться от такого недостатка – поставьте второй разрядник последовательно с одним из выходов.

Вся схема (при правильной компоновке элементов на плате) вполне умещается на площадке 4 на 5 сантиметров. Для питания возьмем 6 никель-кадмиевых аккумуляторов емкостью в 300 миллиампер-часов размером в половину пальчиковой батарейки мощностью примерно 15 ватт. Таким образом все устройство помещается в корпус размером с сигаретную пачку.

Изображение с сайта intrashopping.com

Для контактов лучше всего взять алюминиевые заклепки. Они обладают достаточной токопроводностью и имеют стальной средечник. Он дает сразу два преимущества: прочность контактов значительно увеличивается и не возникает проблем с пайкой алюминия. Если их нет, то подойдут и обычные стальные пластинки любой формы.

Сборку делать можно либо на вытравленной текстолитовой плате, либо распаивать элементы проводами. Но для начала лучше собрать это на макете для того, чтобы не тратить силы и время на переделку платы в случае, если что-то пойдет не так. Высоковольтные выводы стоит зафиксировать на небольшом расстоянии (около полутора сантиметров) чтобы не сгорел трансформатор.

После распайки включаем устройство. Питание нужно брать сразу с аккумуляторов – не следует использовать блоки питания. Настройка ему не потребуется и он должен заработать сразу после включения, частота образования искр – приблизительно 35 герц. Если она значительно меньше – причина скорее всего в неправильно намотанном трансформаторе или в неправильных транзисторах.

Если все работает корректно, то разведите выходные контакты на сантиметр и запустите устройство еще раз. У стандартного шокера расстояние между контактами 2,5 сантиметров. Если все работает правильно, то разведите контакты еще на сантиметр и протестируйте устройство еще раз. Если оно работает все хорошо – сведите их обратно на стандартные 2,5 сантиметра. Такой запас мощности нужен для того, чтобы устройство работало в любых условиях влажности и давления.

Если детали не дымят и не плавятся – все хорошо, можете запаивать элементы на плату и переходите к последнему этапу – созданию корпуса.

Как сделать электрошокер

Привет уважаемый посетители нашего обучающего портала. Этот обучающий видео урок от мастера самоделкина Романа Урсу расскажет о замечательной идеи “Как сделать электрошокер своими руками домашних условиях”.

Как сделать электрошокер своими руками

Из этого видео урока Вы сможете самостоятельно дома сделать мини электрошокер. По названию мини многим может показаться, что раз он маленький значит он слабенький, но не в этот раз. Роман изготовит своими руками мощный электрошокер и сможем похвалиться даже чем магазинные, заводского производства. Для примера можем взять магазинный электрошокер такие как “Шмель” или как его все называют “Оса 618” выходная его мощность порядка около 300 тысяч вольт. А у самодельного которого мы изготовим самостоятельно выходная мощность будет порядка около 800 тысяч вольт. Является очень мощным и громким электрошокером, с помощью его можно будет защититься не только от недоброжелателей, но и также напугать собак.

Как сделать электрошокер в домашних условиях

Итак, для изготовления такого шокера нам понадобиться два преобразователя. Один из преобразователей преобразует от 3,6 вольт в 400 тысяч вольт, таким образом два преобразователя нам дадут на выходе 800 тысяч вольт. Более подробно о том как где их купить и какие лучшее взять Вы сможете узнать из второго видео урока. Для изготовления мини электрошокера нам также понадобятся два мини переходника в виде розеток, тактовая кнопка, а также коннектор для батареек 18650. Ну и конечно сами аккумуляторные батареи 18650 на 6000 миллиампер, 3,7 вольт.

Первым делом при помощи горячего клея, мы должны склеить между собой два преобразователя, а также два коннектора для батареек. Далее минус от коннектора соединяем с минусом от преобразователя и также это делаем со вторыми. Как только мы их соединили между собой, берем клей и склеиваем между собой. Потом припаиваем плюс от одного коннектора с преобразователем к тактовой кнопке и также повторяем со вторыми.

Теперь мы берем один из переходников, разбираем и подключаем, один провод от преобразователя к одной вилки, а второй проводок к второй вилки. Разбираем переходник полностью, подсоединяем провода, приклеиваем к преобразователю, производим сборку. Все тоже самое проделываем со вторым переходником.

Наш электрошокер готов, можем приступить к испытаниям. Для начала вставляем батареи и тестируем. Звук издаваемого электрошокера очень громкий, но звук передаваемый через камеру выходит тихим. На этом будем прощаться, не забывайте порекомендовать данное видео своим знакомым и друзьям. Подписывайтесь в наши социальные группы и следите за новинками.

https://vk.com/video_ext.php

Что нужно для изготовления электрошокера

В этом видео Вы узнаете, что нужно для изготовления электрошокера в домашних условиях. Роман Урсу специально записал данное видео где подробно расскажет о приобретаемых изделиях для электрошокера. Нам потребуется паяльник Pro 60 Вт 220 В, модуль 400000V , коннектор для 18650, 2 штутки 18650 3.7 В 6000 мАч аккумулятор.

https://vk.com/video_ext.php

Мне нравитсяНе нравится

Особые виды самодельных ЭШУ

Из фонарика

Итак, как сделать электрошокер из фонарика наподобие столь популярных , или, например, ?

Понадобится, собственно говоря, лишь корпус фонарика – светодиод тоже можно оставить. Это удобно – ведь внутри уже имеются аккумуляторы.
Туда же следует поместить четыре высоковольтных катушки и преобразователя, вытащенных из электрических зажигалок для газовых плит.
В схему добавляются разрядники и отдельный выключатель.
Для каждого трансформатора служат свои два контакта.
Разрядники делают из стальных узких полосок или кусков скрепки.

О том, как сделать электрошокер из батарейки, расскажем вам далее.

Из батарейки

Это простой способ. Для него понадобятся:

батарейка типа «Крона» мощностью 9 ватт;
стержень из эбонита от 30 до 40 сантиметров длиной;
преобразующий трансформатор (готовый, вытащенный из зарядного устройства либо сетевого адаптера);
изолента;
стальная проволока;
кнопочный выключатель.

Берем эбонитовый стержень и приматываем к нему изолентой два пятисантиметровых отрезка стальной проволоки. Их нужно соединить с помощью провода с трансформатором и батарейкой. Выключатель крепится к противоположному концу стержня. При нажатии на его кнопку между кусками проволоки появится разряд (дуга). Нажимать для этого надо 25 раз в секунду.

Мощность прибора небольшая – он скорее для устрашения может использоваться, а не для защиты.

Из зажигалки

Итак, как сделать электрошокер из зажигалки? Нам понадобятся:

электрозажигалка, работающая на батарейке;
скрепка;
клей;
паяльник и припой.

Разбираем зажигалку, трубку отрезаем ножовкой. Нам понадобится лишь рукоятка с выходящими из нее проводами. Оставляем у них длину один-два сантиметра, обрезав кусачками. Затем оголяем их кончики и припаиваем туда кусочки скрепки. Кончики слегка загибаем. Всю конструкцию фиксируем с помощью клея. Мощность прибора получается также не слишком высокой.

О том, как сделать электрошокер из зажигалки в домашних условиях, расскажет видео ниже:

В виде ручки

Понадобятся:

небольшой гвоздик;
две зажигалки (одна непременно с пьезоэлементом);
ручка с кнопкой и металлической клипсой, имеющая достаточно большой диаметр, вмещающая пьезоэлемент;
ножовка по металлу;
пистолет клеевой.

Разбираем одну из зажигалок и вынимаем пьезоэлемент.
Разбираем ручку, вытаскиваем внутреннюю пластиковую втулку и вырезаем ее среднюю часть на длину, соответствующую размеру пьезоэлемента.
Снимаем клипсу и сбоку разогретым (второй зажигалкой) гвоздиком проделываем в верхней части корпуса ручки дырочку.
Ножовкой делаем надрез для провода.
Вкладываем на место кнопку ручки, термопистолетом проклеиваем изоляцию проволоки пьезоэлемента и приклеиваем его ко второй части пластиковой внутренней втулки.
Вставляем всё в корпус ручки, выводим проволочку в дырочку, затем пропускаем ее по выпиленному пазу и зажимаем металлической клипсой от ручки.
Вставляем нижнюю часть втулки и собираем ручку.
Теперь при нажатии на кнопку от клипсы будет бить током.

Но это скорее игрушка, чем средство самообороны. А теперь давайте узнаем, как сделать дома электрошокер из конденсатора.

Из конденсатора

Берем конденсатор из длинной лампы дневного света. Он раньше, в советские времена, был прямоугольным, красным или зеленым. В современных моделях он представляет собой белый цилиндр.

Еще нам понадобится провод (двойной) со штепселем на конце. Длину провода можно оставить порядка десяти-пятнадцати сантиметров.

Оголяем концы, противоположные штепселю, прикручиваем их к контактам конденсатора и тщательно изолируем. Вот и готово. Теперь после зарядки от сети на концах вилки будет появляться разряд, вполне ощутимый. Но вреда не приносящий – пощипает только.

О том, как сделать мощный электрошокер в домашних условиях, расскажет видео ниже:

Одним из самых эффективных способов защиты от агрессоров является электрошокер. На его ношение, хранение и использование не нужны разрешения и лицензии. Купить шокер может любой гражданин РФ, достигший 18-ти лет. Однако такое приобретение не всем по карману. Поэтому в этой статье мы рассмотрим один из способов, который поможет сделать шокер своими руками в домашних условиях.

Искровой пробой по воздуху.

На одном зарубежном форуме нашел некоторую информацию по расстоянию искрового пробоя воздуха в зависимости от напряжения и формы электродов, первую картинку участник форума создал на основании данных калькулятора High Voltage Arc Gap Calculator

Т.к. калькулятор позволяет рассчитывать расстояние пробой лишь до 3 киловольт, вторая картинка представляет собой экстраполяцию предыдущей, давайте посмотрим:

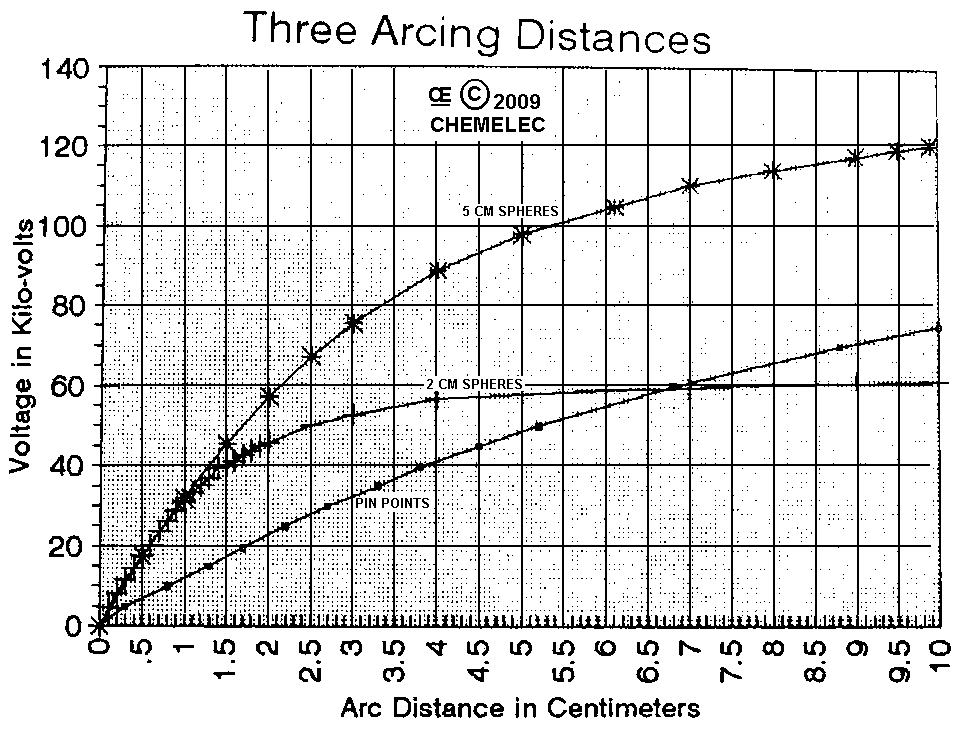

Следующая картинка взята у создателя схем Stun Gun-1, Stun Gun-2, Stun Gun-3 также с зарубежного сайта:

Еще информация:

Spark Over Voltages

Размер файла

428,91 kB

Последнее изменение

май 27, 19:26

Счетчик загрузок

441

Вторую часть экспериментов планирую провести по факту получения заказанных деталек и сбора необходимой информации, также надеюсь что приведенная информация будет полезна сообществу, успехов!

Please enable JavaScript to view the comments powered by Disqus.

Электрошокер в домашних условиях, сделай сам.

Типичный представитель электрического устройства для самообороны состоит из пяти узлов: элемента питания, преобразователя напряжения, конденсатора, разрядника и трансформатора. Механизм работы таков: конденсатор с некоторой периодичностью разряжает накопленный заряд на трансформатор, на выходе которого происходит разряд – та самая искра. Проблема такой конструкции – этот трансформатор, который создается в заводских условиях из особых материалов по тайной схеме, которую не найти на просторах интернета.

Поэтому схема будет несколько иной – основанной на паре поджигающего и боевого конденсаторов. Суть такова:

По нажатию кнопки поджигающий конденсатор действует так же, как и в оригинальной схеме – разряжается на трансформатор, а тот – дает искру. Эта искра – ионизированный слой воздуха, с гораздо меньшим сопротивлением, чем обычный воздух.
в момент появления искры срабатывает боевой конденсатор, который бьет всей накопленной мощностью через этот канал практически без потерь.

Как результат – при меньшей общей мощности изделия и экономии на трансформаторе получается такой же, если не злее, электрошокер, при этом в полтора раза меньше.

Как можно сделать самый простой электрошокер дома: с чего начать

Изготовление начинается с самого сложного – трансформатора. Причина этого – в сложности его намотки, так что если сборщик не вытерпит и выберет более простой способ получения устройства самообороны (его покупки), то не будут затрачены силы на изготовление остальных частей.

Основой станет магнитный броневой сердечник Б22 из феррита 2000НМ. Броневым он называется потому, что это закрытая со всех сторон штука с двумя выводами. Выглядит как обычная катушка, вроде той, которая вставляется в швейную машинку. Правда, вместо ниток в него наматывается тонкий лакированный провод диаметром примерно 0,1 миллиметр. Его можно купить на радиорынке или достать из будильника. Перед началом намотки припаяйте к концам провода выводы, чтобы сделать конструкцию прочнее и устойчивее к обрыву.

Мотать нужно вручную до того, как свободного пространства на катушке не останется около 1,5 миллиметра. Для достижения наилучшего эффекта лучше мотать слоями, изолируя их друг от друга изолентой или другим диэлектриком. А если найдете провод ПЭЛШО, то и вовсе никакой изоляции не потребуется – она уже есть в конструкции провода: просто мотайте внавал и прокапайте немного машинным маслом.

После окончания намотки заизолируйте витки парой мотков изоленты и поверх намотайте 6 витков более толстой проволоки (0,7-0,9 миллиметров). На середине намотки нужно сделать отвод – просто сделайте скрутку и выведите ее наружу. Всю проволоку лучше зафиксировать цианоакрилатом, а две половинки катушки зафиксируйте друг с другом цианоакрилатом или изолентой,

Маленький электрошокер своими руками

Обычно электрошокеры для обычного человека кажутся очень сложными в сборке, настройке и плюс получаются очень громоздкими, носить их в кармане не очень удобно, сегодня же предложу Вам собрать компактный, очень маленький электрошокер своими руками, даже не придётся мотать трансформаторы и всё собирается из доступных и недорогих компонентов. Плюс этот карманный мини электрошокер имеет мощность не более 3 Ватт, что разрешено законом и не нанесёт большой вред здоровью человека но при этом способен отпугнуть нападающего и очень ощутимо ударить его током.
