Принцип работы узо

Содержание

Правила безопасности в процессе работы

Большая часть правил носит общий характер, то есть их необходимо применять в процессе любых электромонтажных работ.

Если вы решили самостоятельно оборудовать распределительный электрощит, перед тем как установить и подключить УЗО, не забудьте:

  • отключить электропитание – выключить автомат на входе;
  • использовать провода с соответствующей цветовой маркировкой;
  • не применять металлические трубы или арматуру в квартире для заземления;
  • в первую очередь устанавливать автоматический входной выключатель.

Если существует возможность, рекомендуется использовать отдельные приборы для линий освещения, розеток, контуров для стиральной машины и др. В обратном случае достаточно установки общего УЗО.

Для защиты детей все электроустановки из детской комнаты обычно объединяют в один контур и оборудуют отдельным прибором. Вместо УЗО можно использовать дифавтомат

Кроме характеристик самих приборов, важны и параметры других элементов электропроводки, например, сечение электропровода. Его следует рассчитать, учитывая постоянную нагрузку.

Соединять провода между собой лучше с помощью клеммников, а для подключения к приборам – использовать специально предназначенные, промаркированные клеммы, а также схему на корпусе.

Предназначение аппарата защиты

Устройство контура заземления УЗО является РЕ-проводником нейтральных токопроводящих корпусов или деталей электрических механизмов с сопротивлением не выше 4 Ом.

При возникновении тока утечки указанные элементы оборудования могут быть под напряжением, что представляет опасность для жизни человека и животных при соприкосновении с ними, а также для имущества в целом.

Спасти от получения электротравм — призвание обзорных аппаратов. При обнаружении тока утечки они отключают напряжение.

Наибольшая опасность кроется в том, что такие нарушения в цепи являются невидимыми и в редких случаях ощутимыми, когда при касании к прибору можно почувствовать легкий удар током.

Основной причиной этого явления служит нарушение изоляционного слоя проводки. Неконтролируемые процессы могут нанести большой вред, поэтому защитное оборудование обретает большую популярность в бытовых условиях.

Воздействие токопроводящих сетей на человеческий организм может обернуться плачевными последствиями. Эта проблема была решена с помощью контрольно-измерительных приборов УЗО, относящихся к защитному сегменту. Основные требования по монтажу и использованию описаны в МЭК 60364

Применение УЗО получило наибольшее распространение в однофазных сетях с переменным током и заземлением нейтральной линии, а также с показателями напряжения до 1 кВт в формате бытового электроснабжения.

Подключение УЗО с селективной отсечкой

Селективное защитное устройство подключается по тем же правилам, что и обычное. Трудности возникают, если необходимо построить более сложную защиту с одновременным использованием приборов S-типа с другими устройствами автоматики.

При сборке схемы следует руководствоваться следующими принципами:

  1. Первоначально на ввод устанавливается автомат. Он защитит последующие цепи от коротких замыканий, позволит оперативно снять напряжение на время ремонта или обслуживания.
  2. После автомата подключается УЗО типа S. Иногда на его место устанавливается противопожарное устройство. Подойдет EKF ВД-100 2P на ток утечки 300 мА.
  3. Далее следуют потребители или другие УЗО с меньшим током и временем срабатывания. Если требуется именно селективная защита, то без дополнительных защитных устройств не обойтись.

Устройство, принцип работы и типы вводных автоматов

Коммутационные устройства электрической линии, обеспечивающие защиту от перегрузок и токов короткого замыкания, называют автоматическим выключателем. Он предназначен для обеспечения сохранности электролинии при возникновении аварийной ситуации.

Это определение относится ко всем коммутационным приборам, которые смонтированы в электрощите. Основное отличие вводного автомата от линейного заключается в том, что он имеет большее значение номинального тока.

И рассчитывается в зависимости от разрешенной мощности потребления электроэнергии. Вводной автомат (ВА) — вторая ступень защиты, применяется как коммутационное устройство. При перегрузке или коротком замыкании первым должен сработать линейный элемент.

ВА имеет две степени защиты:

  • Защита от перегрузки. Представляет собой биметаллическую пластину. При превышении допустимого тока она нагревается. В результате чего выгибается и приводит в действие механизм теплового расцепителя. Чем больше нагрузка, тем больший ток протекает по пластине. Скорость нагрева возрастает. И быстрее срабатывает автомат. После отключения включить устройство сразу не получится. Необходимо время, чтобы биметаллическая пластина остыла и приняла свое исходное положение. Только после этого можно включить устройство в работу.
  • Защита от короткого замыкания. В автомате установлена токовая катушка (соленоид). При коротком замыкании в линии происходит мгновенное нарастание тока. Соленоид втягивает сердечник, срабатывает токовая защита и отключает электроэнергию. Время срабатывания составляет доли секунды.

Монтируются ВА перед или после счетчика электроэнергии на DIN рейку. В зависимости от питающего напряжения могут быть однополюсные, двухполюсные, трехполюсные или четырехполюсные. Двухполюсные устанавливаются при подключении однофазного напряжения 220 В.

Монтируются в квартирах многоэтажных домов. Для обеспечения электричеством коттеджей или частных домов подводится трехфазное напряжение. Для их подключения применяются четырехполюсные ВА. Раньше трехфазное напряжение не подключали, к старым домам подводилось однофазное напряжение.

В качестве вводных коммутационных систем ПУЭ запрещает устанавливать однополюсные автоматы. Из-за разброса времени срабатывания они не могут обеспечить необходимую защиту, что приведет к порче оборудования или пожару.

ВА характеризуются:

  • Номинальным током. На корпус устройства наносится номинальное значение, при котором прибор может длительно работать без отключения, например, С40. Это значит, что ВА может выдерживать ток до 40 ампер бесконечно долго. Однако эти показания определены для температуры воздуха 300С. При более низкой температуре ВА выдерживает токи выше номинального.А при повышенной тепловая защита срабатывает при меньших нагрузках. Это следует учитывать при выборе места, где будет установлен вводной щит;
  • Количество полюсов. Для однофазного напряжения применяют двухполюсные устройства, а для трехфазного четырехполюсные. Некоторые специалисты монтируют трехполюсные, что не обеспечивает надежной защиты;
  • Важным показателем является время, за которое срабатывает автомат. При перегрузке это время может изменяться от нескольких десятков минут до нескольких секунд. Это зависит от величины тока, протекающего через биметаллическую пластину. Защита от короткого замыкания срабатывает за доли секунды.

Все устанавливаемые приборы должны согласовываться по току. Например, если на счетчике указан ток 40 А., то ВА должен быть рассчитан на ток менее 40 ампер. А линейные приборы суммарно не должны превышать ток ВА.

Автоматы разбиты на три подгруппы В, С, D:

  • В – это самые «нежные» приборы. Допускают нагрузку с пусковыми токами, не превышающими 3-5 номинальных значений, указанных на ВА;
  • С – распространенные автоматы, устанавливаемые в частных домах и квартирах. Превышение пусковых токов изменяется от 5 до 10 раз от номинала;
  • D – применяют в сетях с большими пусковыми токами и кратковременными перегрузками. Превышение составляет 10-20 раз от номинального значения.

Устройство дифференциального автомата АД67-2 С25 100 мА

Теперь посмотрим, что внутри у дифавтомата TEXENERGO АД67-2. Напоминаю, что функционально он отличается от УЗО только тем, что у него, кроме защиты от тока утечки IΔn = 100 мА у него есть также две защиты от сверхтока – тепловая и электромагнитная. Об этом говорит надпись “С25”. Это означает, что у него время-токовая характеристика отключения “С” имеет номинальный ток In = 25 А.

Этот автомат занимает 4 модуля на ДИН-рейке и фактически состоит из двухполюсного автоматического выключателя на номинальный ток 25 А и УЗО на номинальный ток 100 мА:

АД67-2-дифавтомат TEXENERGO

Откручиваем крышку, закрывающую нижние клеммы 2п автомата:

АД-67 провода, идущие от автомата на УЗО

Дальше высверливаем две длинные шпильки, и устройство раскладывается на две функциональные части:

АД 67 раскладывается на 2 части – автомат и УЗО

Связь между этими устройствами – рычаг, выступающий из УЗО, который приводит в действие механизм размыкания автомата. Кстати, это устройство – ещё один аргумент в пользу того, что когда в цепи стоят автомат и УЗО, то автомат лучше ставить первым.

АД-67 Из одного устройства – два, автомат и УЗО

И если 2п защитный автомат мы уже вскрывали ранее (там 2 1п автомата, имеющих внутри связь по включению-отключению), то на устройство электронного УЗО стоит посмотреть:

“Noname” электронное УЗО, выделенное из TEXENERGO АД-67

Высверливаем шпильки-заклепки:

Внутреннее устройство электронного УЗО

Тут, кроме кнопки “Тест”, как в рассмотренном выше УЗО ВД-67, есть кнопка “Возврат”, которую нужно нажать после того, как АД-67 сработает по току утечки.

УЗО электронное АД-67-2, устройство изнутри

Электромагнит имеет якорь, который во взведенном состоянии вдавлен внутрь. По утечке якорь “выдавливается” из катушки электромагнита, и “передает информацию” через рычаг механизма размыкания на защитный автомат.

Электрическая схема электронного дифавтомата АД67-2

Ещё раз: размыкание и по утечке, и по сверхтоку происходит при помощи одних и тех же силовых контактов. Это видно и по схеме.

Схема электронного УЗО с автоматом АД-67

Схема отличается от механического УЗО наличием защиты от сверхтока, и тем, что электромагнит “К” питается от дифференциального трансформатора “Д” не напрямую, а через аналоговый усилитель (ключевую схему) “А”. Усилитель питается с выходных контактов N и 2.

Внутренняя схема электронного УЗО, фото которой приведено выше, собрана на тиристоре. Я подробно её рассматриваю в статье Внутренняя схема электронного УЗО на тиристоре.

Что такое УЗО

УЗО – это устройство защитного отключения, которое позволяет контролировать утекающий ток. По внешнему виду оно напоминает известный щитовой автомат, но имеет совсем другое функциональное назначение. Получается, что УЗО все время контролирует количество тока, который заходит и выходит по цепи. Если вдруг это количество перестает быть равным, то устройство полностью обесточивает квартиру, что позволит избежать негативных последствий, которые бывают при утечке.

Устройство с тремя фазами, которое отключает питание уже при утечке в 30 мА

Обратите внимание на нижний выключатель и верхнюю кнопку. Так, первый позволит вам самостоятельно отключить устройство при необходимости проведения ремонтных работ.  Верхняя кнопка необходима для того, чтобы пользователь проверял работоспособность прибора путем создания искусственной утечки. Таблица 1

По каким критериям отличаются УЗО

Таблица 1. По каким критериям отличаются УЗО.

Критерий Описание
Скорость работы Механизмы подобного типа могут быть стандартными и селективными. Первые позволяют отключать ток при утечке за считанные секунды. Другие делают это постепенно, но они необходимы для некоторых сетей, где не допускается резкое отключение электроэнергии.
По типу реле Существуют электромеханические устройства, которые прекращают движение тока путем разрыва цепочки, а другие делают это за счет электросхемы (редко устанавливаются в бытовых сетях).
По конструкции УЗО могут устанавливаться в щиток на специальную рейку, а также на стену. Кроме того, бывают портативные модели, которые включают в розетку.
По напряжению Рассчитанные для работы в сети 220 или 380 В
По количеству полюсов Бывают модели с двумя или четырьмя полюсами

Содержимое щитка с УЗО

Тем не менее, вышеперечисленных характеристик недостаточно для того, чтобы выбрать оптимальную модель УЗО. Ведь здесь учитывается и длина всей электрической проводки, количество бытовых приборов и другие нюансы.

При выборе устройства учитывают следующее:

  1. Номинальный ток. Это количество тока, которое выдерживает устройство в течение некоторого времени без повреждения.
  2. Дифференциальный ток. Так называют восприимчивость защитной системы. Например, на изображении, приведенном выше видно, что УЗО отключится уже при утечке около 30 мА, которая еще не является опасной для жизни человека.
  3. Номинальное напряжение. Это общее напряжение в цепи, куда устанавливается защитный механизм. Оно не должно быть больше 230/400 В.
  4. Тип тока — переменный или постоянный. На изображении можно заметить, что прибор работает при наличии переменного тока.

УЗО контролирует утечку тока, но не напряжение

В данном случае не учитывается еще один параметр – величина отсечки, потому что он здесь отсутствует. Получается, что УЗО выполняет только контроль над утечкой тока, но не над всем током. Если вы подключите различные устройства во все розетки, которые имеются в квартире, то из-за перегрузки отключится только автомат. При его отсутствии произойдет возгорание проводки и УЗО.

Соответственно, дифференциальный выключатель не может отвечать за контроль перегрузки на линии, но он предотвращает последствия утечки тока. Поэтому автоматы и УЗО подсоединяют в общем щитке.

Как выглядит

На лицевой панели УЗО есть переключатель, при помощи которого можно вручную разрывать цепь или приводит устройство в рабочее состояние. На передней панели также есть кнопка «Тест», предназначенная для тестирования работоспособности устройства защиты. При ее нажатии подключается цепь содержащая резистор, которая эмитирует возникновение утечки. Если прибор исправен, он отключит питание — «рубильник» опустится вниз, размыкая контакт.

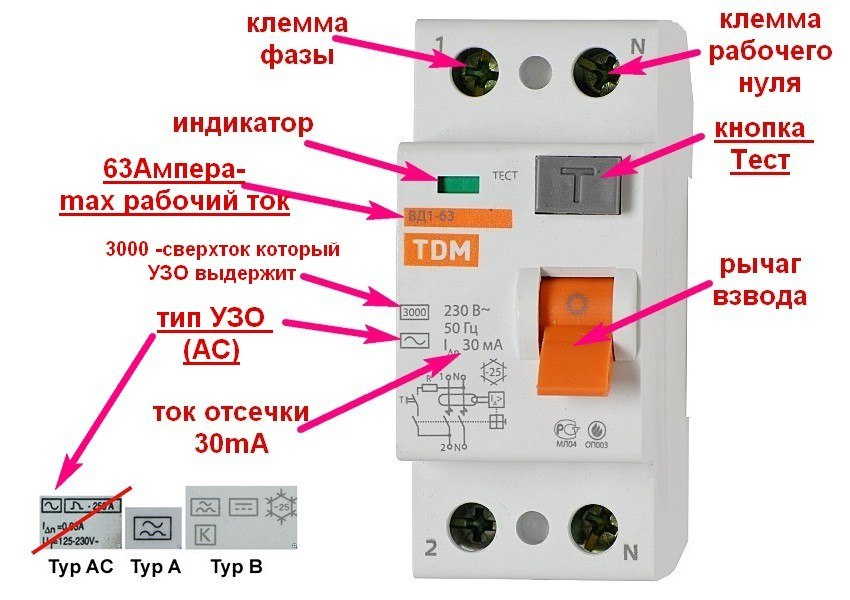

Внешний вид УЗО и назначение элементов

В верхней и нижней части устройства есть гнезда для подключения проводов. Вверху подключаются провода, подводящие питание, внизу — линии, которые идут к нагрузке или к нижестоящим устройствам. Через УЗО проходят и фазные провода, и ноль (нейтраль). То есть, при срабатывании, питание отключается полностью.

На корпусе имеются надписи, которые отражают основные параметры. Крепится УЗО на DIN-рейку, для этого есть специфической форы выступы на задней поверхности корпуса. Способы фиксации зависят от фирмы-производителя. Есть модели, которые просто навешиваются, есть с фиксацией при помощи прижимного клапана.

Как обеспечить качественную защиту

Несмотря на явную пользу УЗО, без автомата защиты обойтись не получится. УЗО не реагирует ни на сверхтоки (короткие замыкания), ни на перегрузку. Оно отслеживает только ток утечки. Так что для безопасности проводки необходим еще и автомат. Эту пару — автомат и УЗО — ставят на входе. Автомат обычно стоит до счетчика, защита от утечек — после.

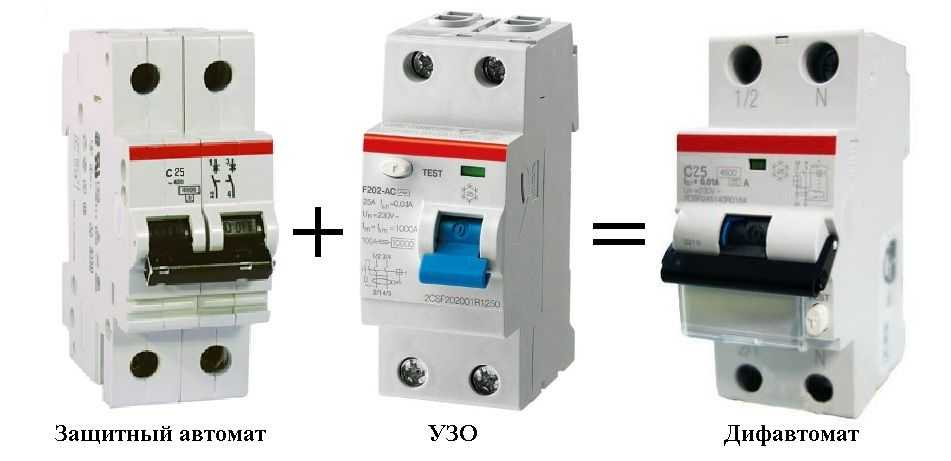

Вместо пары — УЗО+автомат, можно использовать дифференциальный автомат. Это два устройства в одном корпусе. Дифавтомат отслеживает сразу и ток утечки, и короткое, и перегрузку. Его ставят, если есть необходимость в экономии места в щитке. Если такой необходимости нет, предпочитают ставить отдельные устройства. Проще определять повреждение, дешевле замена при выходе из строя.

Для полной защиты электропроводки требуется еще и автомат

Это интересно: Что такое пакетный выключатель и зачем он нужен: рассказываем в общих чертах

Принцип работы и правила подключения УЗО

Устройство защитного отключения (УЗО), или дифференциальный автоматический выключатель, – это простое в использовании устройство для защиты человека в быту, реагирующее на дифференциальный ток в проводнике электроэнергии. На сегодняшний день УЗО можно назвать обязательным прибором в наших домах, но сведенья о нем минимальны. Не все понимают истинные преимущества данного прибора, поэтому начнем с главного – с его основных качеств.

Данное устройство необходимо для обеспечения электробезопасности в жилом или рабочем помещении. Если на линии установлен только автомат, защищающий ее от перегрузок, сохраняется опасность поражения током для человека при аварии или касании оголенного провода на все сто процентов. Крайне опасным для человека являются 0,05 А. Это ток, при котором человек не может оторваться от провода самостоятельно. Для того чтобы предотвратить случаи поражения электрическим током, и был придуман данный прибор.

Принцип работы

Через устройство проходит ноль питания и фаза. Таким образом, устройство определяет силу тока на входе и, соответственно, на выходе. Если оба эти показателя равны, то ничего не происходит, но как только произойдет так называемая утечка, УЗО сработает, отключив линию.

Перечислить все случаи, при которых УЗО работает бесперебойно, очень сложно, но для общего понимания картины можно указать наиболее часто встречающиеся из них:

  • неправильный монтаж проводки,
  • пробои на корпус в технике,
  • неверный монтаж в щитке и другие опасные случаи.

Иногда УЗО срабатывает при возникновении заведомо опасной ситуации. Это может случиться, если шланг стиральной машины имеет металлические элементы и при этом подключен к водопроводу.

Правильный выбор устройства

Разобравшись с принципом работы УЗО, нужно научиться правильно выбирать то, что подходит именно вам. Стоит также отметить, что если вы используете УЗО, то это не избавляет вас от покупки и установки автомата. Итак, выбор устройства определяют три важных параметра:

  1. Ток утечки. Это самый важный параметр прибора. В очень влажных помещениях используют УЗО с очень высокой чувствительностью в 10 мА (0,01 А). Для бытового использования подходящим является устройство с током утечки в 30 мА (0,03 А), а УЗО 100 и 300 мА предназначены для установки на ввод в целое здание.
  2. Номинальный ток контактов. Он обозначает номинал тока, который необходим электрику при подборе начинки для щитка. Обозначается он на устройстве цифрами 16, 25, 40 и т. д.
  3. Категория тока утечки. На рынке чаще всего представлены устройства двух типов: А и АС. Стандартным считается тип АС. Такое устройство будет чувствительно к переменному току утечки, что является самым распространенным случаем. Тип А встречается реже, однако он является более чувствительным, поскольку контролирует также пульсирующий ток. По этой причине стоимость устройства типа А несколько выше. Также можно увидеть в продаже устройства типа В для выпрямленного тока (в быту они не используются), типа S для использования в сетях с АВР и типа G для тех же сетей, но с иной временной выдержкой. Типы G и S предназначаются для установки нескольких устройств одновременно.

Если ваш основной вид деятельности никак не связан с электрическими сетями, доверьте подбор устройства профессионалу. Это сэкономит ваши средства и время.

Дифференциальные автоматы, устройства защитного отключения CHINT.

Подключение устройства

Подключение УЗО следует доверить профессионалу. Поскольку нюансов в процессе монтажа много, электромонтер должен иметь как минимум третий разряд. Каждое устройство имеет в комплекте схему подключения. Она довольно проста, специалисту лишь требуется правильно рассчитать количество автоматов на одно устройство. Если речь идет о квартире или о частном доме, как правило, устанавливают автомат и УЗО номиналом выше, чем у автомата. Это правило необходимо для устойчивой работы цепи.

Если требуется установить два защитных устройства, то необходимо исключить объединение нулевых проводников, что заведомо приведет к утечке. Порой щиток комплектуется так, что при установке УЗО размеры его становятся просто огромными. Некоторые электромонтеры разбивают автоматы не только по одному на комнату, но и порой выделяют один из них под какой-либо прибор. В таких случаях возможна установка одного защитного устройства на несколько автоматов. Для этого необходимо точно рассчитать сумму номиналов автоматов и выбрать УЗО номиналом выше этой суммы. Допускается установка УЗО максимум для пяти автоматов.

При правильном подборе УЗО и его грамотной установке оно прослужит вам долгое время и обезопасит от утечки тока.

Нюансы установки защитного прибора

Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

  • На несколько групп потребителей нужно ставить один УЗО и индивидуальные автоматы.
  • Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
  • Систему TN-C занулять не требуется.
  • Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
  • Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
  • Нулевая клемма расположена справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
  • Ввод можно делать на нижние или верхние клеммы.
  • Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
  • Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
  • Для линии с токами пульсации нужные устройства типа А.

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине отсутствии реакции на сверхтоки он устанавливается в комплексе с дифавтоматом. Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие – выбор соответствующего номинала.

Замена старого электросчетчика на новый часто провоцирует ряд вопросов о необходимости установки дополнительного оборудования: автоматического выключателя или коммутационного аппарата. В особенности остро встает вопрос о том, устанавливать вводной автомат до или после счетчика. Полноценный ответ на это дают нормативные документа ПУЭ.

В советское время в этажных щитах на вводе оборудовались пакетные выключатели, и на сегодня они по-прежнему много где стоят. Такое устаревшее средство защиты демонтируют, поскольку они уже не годятся для полноценной эксплуатации. Процесс замены и вызывает вопросы об установке дополнительно оборудования. На замену пакетным выключателям приходит вводный автомат. Название создает впечатление особенного оборудования со специальным функционалом, однако это просто автоматический выключатель.

Каких ошибок следует избегать?

Перед подключением обязательно следует перепроверить технические характеристики устройств. Номинальный ток должен быть равным или выше, чем аналогичный параметр у входного автомата. Определить значения легко по маркировке.

Электрики рекомендуют выбирать защитное устройство на ступень выше, то есть для автомата на 50А подходит УЗО 63А.

Можно правильно рассчитать параметры, выбрать автомат и УЗО с верным номиналом, но при монтаже допустить небольшую ошибку, вследствие чего система будет бесполезной.

Например, новички часто путают шины. Следует запомнить, что для нулевого проводника и заземляющего провода использую разные шины. Кроме этого, для каждого устройства необходима отдельная шина: на 5 УЗО – 5 шин.

Какую бы схему подключения вы не использовали, проводник заземления в ней участвовать не будет. Все клеммы предназначены либо для фазного провода (нагрузки), либо для нулевого (нейтрали)

Ни в коем случае нельзя путать полюса N и L. Они имеют на корпусе буквенные обозначения, а провода отличаются цветом, поэтому нужно быть внимательным.

Если происходит ложное срабатывание или, напротив, прибор не реагирует, возможно, причина в следующем:

  • «фаза» и «земля» соединены после УЗО;
  • неполное подключение – не вставлен проводник N в соответствующую клемму;
  • «нуль» и «земля» соединены в розетке;
  • путаница между подключением двух и более УЗО к электроустановкам.

На практике ошибок гораздо больше, так как применяются разные схемы. Чем больше приборов участвует в сборке электрощита, тем внимательнее нужно быть при подключении.

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

Схема предусматривает монтаж в такой последовательности:

  1. Устройство защитного выключения.
  2. Дифавтомат.
  3. Провод питания.
  4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

Сборка системы осуществляется по принципу;

  • выключатель – двухполюсный или фидерный;
  • счетчик;
  • УЗО;
  • автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

  • 3 трехфазный дифавтомата;
  • трехфазное УЗО;
  • 2 однофазных УЗО;
  • 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Почему на нулевой проводнедопустимо устанавливать автоматический выключатель

По электронной почте вел переписку с Volodymirom о недопустимости установки автоматического выключателя на нулевой провод электропроводки. Для желающих разобраться в тонкостях этого вопроса, думаю, будет полезен ее результат.

Volodymyr: Сейчас делаю в квартире электрический щиток и возник вопрос. Почему на ноль и фазу нельзя ставить отдельные автоматы, а только спаренные? Почему “На нулевой провод одиночный автоматический выключатель устанавливать категорически запрещено.”?

Ответ: При установке отдельных автоматов на нулевой и фазный провода, рассчитанные на одинаковый ток защиты, при возникновении перегрузки электропроводки, с большой вероятностью сработает только один из них. Это обусловлено тем, что автоматические выключатели имеют разброс по величине тока срабатывания.

Если сработает автомат, установленный на нулевом проводе, то вся электропроводка, включая и нулевой провод, окажется под напряжением фазы. На нулевой провод фаза попадет через включенные в это время электроприборы, например, телевизор в дежурном режима, холодильник. И если человек подумает, что раз автомат сработал, значит, провода обесточены, и, следовательно, безопасны, то может заняться ремонтом электропроводки и случайно попасть под опасное напряжение.

Поэтому и нельзя. Спаренные автоматы в бытовой электропроводке ставить можно, но в этом нет смысла, только лишние затраты, так как спаренный автомат стоит на много дороже. Поэтому нулевой провод прокладывают напрямую, а на фазный обязательно устанавливают автомат.

Volodymyr: Если при КЗ быстрее выбьет ноль-автомат, а КЗ фаза-человек-земля будет продолжаться, то дальше все равно выбьет фазный автомат. Также оба могут сработать примерно одновременно. То есть автомат на ноль надо ставить более мощный, чем фазный. Но нарушений в работе сети здесь не будет, только дополнительные затраты.

Можно конечно на нулевой провод установить автомат, рассчитанный на больший ток, но где гарантия, что автомат не откажет? Ведь главная ценность для любого человека его здоровье и жизнь! Поэтому даже при гипотетической возможности нанесения вреда человеку, делают все, чтобы ее исключить.

Volodymyr: Я только начинаю на практике осваивать электромонтаж, в том числе на ваших рекомендациях. И хочу разобраться в технической стороне, чтобы лучше понимать рекомендации ПУЭ. Поэтому простите, если где ошибаюсь.

Есть две распространенные ситуации:1. КЗ фаза-человек-земля или фаза-земля. Здесь сработает фазный автомат. Ноль-автомат здесь не причем.2. КЗ фаза-человек-ноль или фаза-ноль. Здесь сработает фазный автомат и / или ноль-автомат. То есть если фазный автомат не сработает, тогда нулевой разорвет цепь.

Ответ: Ваши рассуждения базируются исходя из предположения, что автомат служит для защиты человека от поражения электрическим током. Но автомат предназначен исключительно для защиты электропроводки от разрушения в случае превышения протекающего через нее тока, выше допустимого. Для защиты человека устанавливают УЗО.

Приведу пример, человек решил заменить лампочку в люстре и выключил только выключатель, а не автомат, обычно так и делают. Проводка в люстре была старая, и нулевой провод касался металлического корпуса люстры. Человек стоял на земле и, вкручивая лампочку, придерживал одной рукой люстру за металлический корпус.

В это время другой член семьи решил включить электроприбор, у которого в месте выхода из вилки перетерлась изоляция, и провода замкнулись. Произошло КЗ, и сработал только автомат, установленный на нулевом проводе и, на нулевом проводе всей квартирной электропроводке появилась фаза. В результате человека, меняющего лампочку, может ударить током даже со смертельным исходом. Автомат может сработать также при включении освещения, если в этот момент перегорит лампочка.

ПУЭ написаны на основе несчастных случаев поражения электрическим током людей и, описать все ситуации, при которых пострадали или погибли люди невозможно. Нужно просто соблюдать ПУЭ и тогда электропроводка никогда не подведет.

Подсоединение устройства защитного отключения

Выполнить монтаж УЗО несложно, владея базовой информацией о работе электрооборудования. К каждому устройству производитель прилагает технический паспорт. В нем указываются рекомендуемые схемы подключения, которые нужно использовать во время установки.

Поиск нулевой фазы

Использование контрольной лампы для поиска нулевой фазы

Определить нулевую фазу очень просто опытным путем. Нужно взять два провода и подсоединить их к концам патрона лампочки. Ее загорание наблюдают, если она подключена к фазе. В остальных случаях ничего не произойдет.

Подключение лампочки к двум фазам одновременно разрешается осуществлять на короткий промежуток времени. Замыкать такую цепь также можно лишь на небольшой период. Иначе существует высокая вероятность срабатывания автоматического выключателя.

Подключение фазы

Если удалось найти ноль, необходимо сразу выполнить его присоединение к соответствующим клеммам. Оставшиеся три провода являются рабочими фазами. Они подсоединяются любым удобным способом, что никак не влияет на функционирование УЗО.

После завершения монтажа необходимо проверить работоспособность системы. Для этого запускается тестер, который входит в стандартную комплектацию прибора.

Подсоединение выходных устройств

Подключение нескольких розеток к одному УЗО происходит только параллельным способом. Чтобы осуществить это, каждую жилу разделяют на нужное количество проводов. Если не придерживаться такой схемы монтажа, прибор не сможет полноценно работать и срабатывать при возникновении аварийных ситуаций.

Принцип срабатывания защитного механизма

Рассмотрим, для чего нужно использовать УЗО. Функционирование защитного прибора основано на измерительном методе.

Фиксируются входящие и выходящие параметры протекающих через трансформатор токов. Если первое значение больше, чем второе, это означает, что в электроцепи происходит утечка тока и прибор воспроизводит отключение. Если параметры идентичны, устройство не срабатывает.

В двухпроводной системе дифференциальное устройство не срабатывает, если по проводам фазы и нейтрали проходит ток, одинаковой силы. Если есть разница в этих величинах, значит в сети изоляционный пробой и защитный механизм отключит поврежденный участок

Для лучшего понимания, рассмотрим, как будет работать УЗО в бытовом распределительном щитке с двухполюсной системой.

К верхним клеммным блокам подключен входной двухжильный провод (фаза и ноль). К нижним клеммникам подсоединены фаза и ноль, проложенные до участка нагрузки, например, к розетке питания бойлера или электрочайника. Защитное заземление прибора будет выполняться кабелем, минуя УЗО.

При стандартном рабочем режиме, передвижение электронов выполняется по линии-фаза от входящего кабеля на электрический нагреватель бойлера/чайника, протекая через прибор дифференциальной защиты. Назад они перемещаются на землю опять-таки через УЗО, однако по линии-нейтраль.

Если человек коснется к корпусу токопроводящего прибора, на котором из-за пробоя появился потенциал, в этой ситуации утечка тока будет проходить через тело человека, на что устройство практически мгновенно реагирует, отключая систему питания

К примеру, в ТЭНе прибора была повреждена изоляция. Таким образом, через воду, находящуюся внутри, ток частично будет проводиться корпусом, а затем уходить в землю посредством проводки защитного устройства.

Остатки тока вернутся по нейтральной линии через УЗО. Однако его сила станет меньше на величину утечки по сравнению с входящей.

Разницу показателей вычисляет дифференциальный трансформатор. Если цифра больше разрешенной, прибор моментально реагирует и разрывает цепь.

В другой нашей статье мы привели рекомендации по выбору и правильному подключению УЗО для бойлера.
