Как проверить резистор мультиметром на работоспособность

Определяем характеристики диодов

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
Переведите потенциометр в положение максимального сопротивления

Плавно убавляйте его, следите за свечением диода и ростом тока.

Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов

После выхода диода на номинальный ток яркость свечения почти не изменяется.

Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.

Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

https://youtube.com/watch?v=yNmwcWPnv6o

Таблицы в помощь

Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).

Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.

После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.

В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.

Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Индуктивность и тиристоры

Проверка катушки на обрыв осуществляется замером ее сопротивления мультиметром. Элемент считается исправным, если сопротивление меньше бесконечности. Надо заметить, что не все мультиметры способны проверять индуктивность.

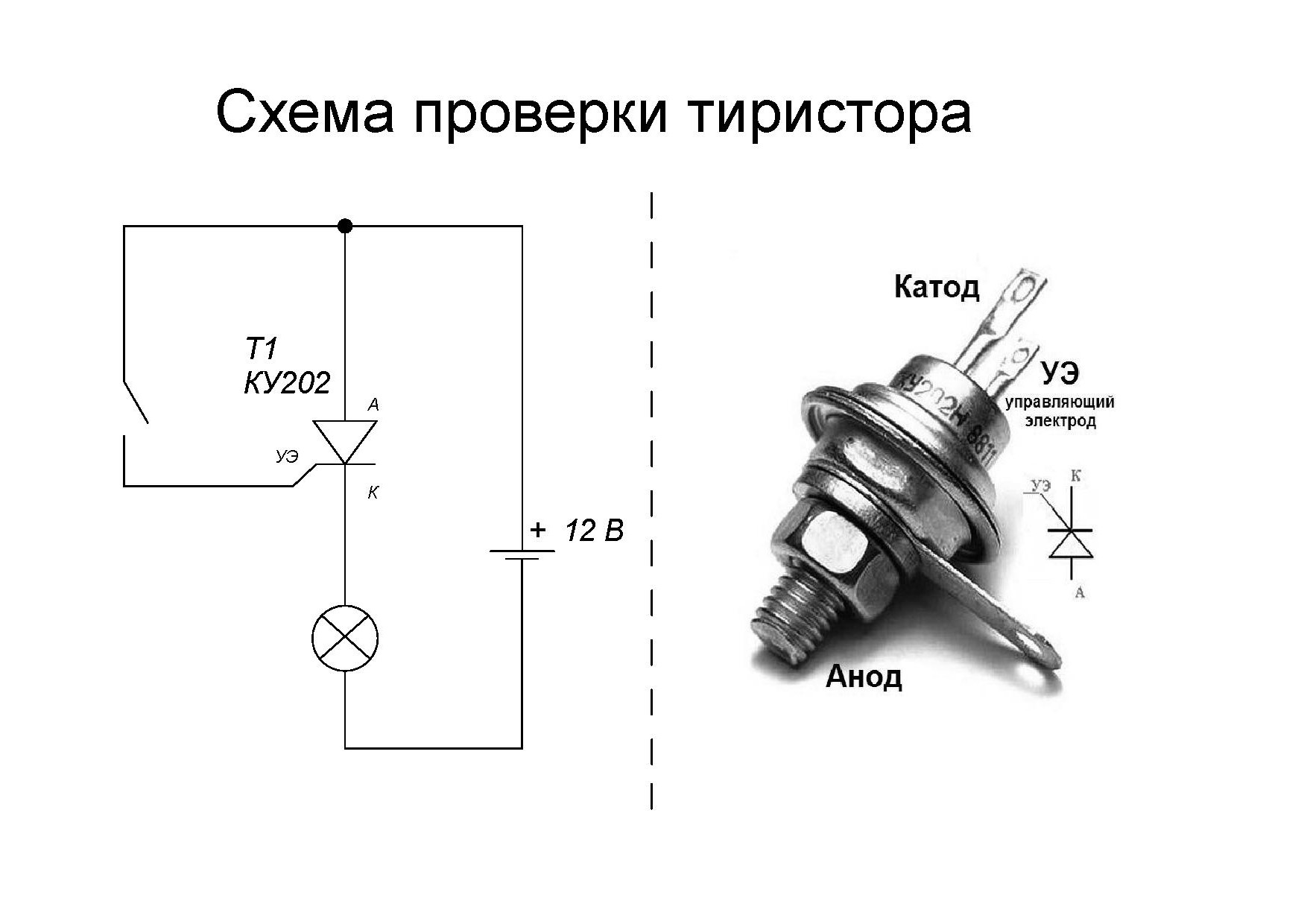

Проверка тиристора происходит следующим образом. Прикладываем красный щуп к аноду, а черный – к катоду. В окошке мультиметра должно отобразиться бесконечное сопротивление. После этого управляющий электрод соединяем с анодом, наблюдая за падением сопротивления на дисплее мультиметра до сотен Ом. Управляющий электрод открепляем от анода – сопротивление тиристора не должно измениться. Так ведет себя полностью исправный тиристор.

Таблица звуков, оповещающих о проблеме неисправности материнской платы:

Всего существует 3 типа BIOS, каждый из которых наделен собственной логикой. О том, какой стоит у вас, можно узнать по маркировке материнской платы.

Звуки для каждого следующие.

Порядок дальнейших действий:

Итак, звук есть. Выключаем материнскую плату, и первым делом вставляет одну плашку ОЗУ (оперативная память). Запускаем повторно и слушаем.

В случае успеха нас ждет предупреждение о неисправности видеокарты (смотрите табличку со звуками и их последовательностью).

Подключаем видеоадаптер и, если требуется, дополнительное питание. Дополнительно подсоединяем монитор для вывода визуального сигнала.

Включаем компьютер и ждем сигнал спикера. Если он одиночный и короткий, то с вашей машиной все в порядке. Причиной служила пыль, металлическая стружка или погнутый контакт, которому вернули первоначальную форму. Это в случае, если с конденсаторами все в порядке.

Но если звук неисправности видеокарты никуда не исчез, значит она и виновата. В противном случае искать стоит среди звуковых адаптеров, винчестеров и прочей подключаемой периферии.

Итоги:

Не спешите хоронить материнскую плату при первой возможности. Тщательно осмотрите устройство, руководствуясь инструкцией, затем начните поочередно и в определенной последовательности отсекать «хвосты» в виде всего дополнительного устанавливаемого оборудования, пока не наткнетесь на причину всех бед. У вас все получится.

Индуктивность и тиристоры

Проверка катушки на обрыв осуществляется замером ее сопротивления мультиметром. Элемент считается исправным, если сопротивление меньше бесконечности. Надо заметить, что не все мультиметры способны проверять индуктивность.

Проверка тиристора происходит следующим образом. Прикладываем красный щуп к аноду, а черный – к катоду. В окошке мультиметра должно отобразиться бесконечное сопротивление. После этого управляющий электрод соединяем с анодом, наблюдая за падением сопротивления на дисплее мультиметра до сотен Ом. Управляющий электрод открепляем от анода – сопротивление тиристора не должно измениться. Так ведет себя полностью исправный тиристор.

https://youtube.com/watch?v=sgmGNPbovDs

Как прозванивать провода мультиметром

Для проверки проводов необходимо сначала обесточить сеть.

Затем:

  • привести мультиметр в рабочее состояние;
  • установить нужный режим;
  • прикрепить щупы;
  • проверить готовность тестера.

После подготовки можно приступить к проверке. Щупы мультиметра соединить с оголенными концами провода. Сигнал есть – проводник целый.

Проводка в квартире

В данном случае для каждой комнаты выделена отдельная электропроводка, которая питается через автоматический выключатель от щитка.

Если пропало электричество в квартире, первое, что нужно проверить – распределительный щит.

Электропроводка в доме питается через автоматический выключатель.

В случае когда автоматы не выключились, поломка скорее всего кроется в приемнике или в комнатном рубильнике лампы. А если защита сработала, необходимо проверить всю проводку.

Первое, что выходит из строя – сама розетка. Выявить дефекты в ней можно визуально, вынув ее из подрозетника. Но диагностику лучше выполнить при помощи приборов.

Если и она в рабочем состоянии, проверяется распределительная коробка. Она находится поблизости от розетки. В коробке укомплектованы скрутки проводников: фаза, земля и ноль. Одним щупом мультиметра нужно поочередно прикасаться к контактам в розетке, а другим – к оголенным концам скруток. Так выявляется поврежденный проводник.

Проверка целостности цепи

Для прозвонки цепи необходимо проверить каждый элемент, входящий в нее. Щупы мультиметра нужно соединить с разными концами одного провода, таким образом замкнув его. Раздался звук – с проводником все в порядке, в противном случае требуется замена.

Прозвонка длинного проводника

Бывают случаи, когда необходимо узнать, не поврежден ли провод, концы которого находятся далеко друг от друга. Тогда для проверки используют заземление. Нужно один конец проверяемой жилы соединить с землей при помощи металлического стержня, а щупами мультиметра прикоснуться к другому концу и к заземляющему проводу.

Для проверки длинного проводника можно использовать заземление.

Получается замкнутая цепь, в которой земля является проводником.

Как прозвонить провод в автомобиле

Прозвонка электроники в машине проводится так же, как и в других случаях: прикосновением щупов тестера к концам проводника

Важно перед проверкой включить двигатель на холостых оборотах. В случае когда для прозвона доступен только один контакт, второй щуп тестера накидывают на массу (металлический корпус автомобиля)

Он выполняет функцию заземления.

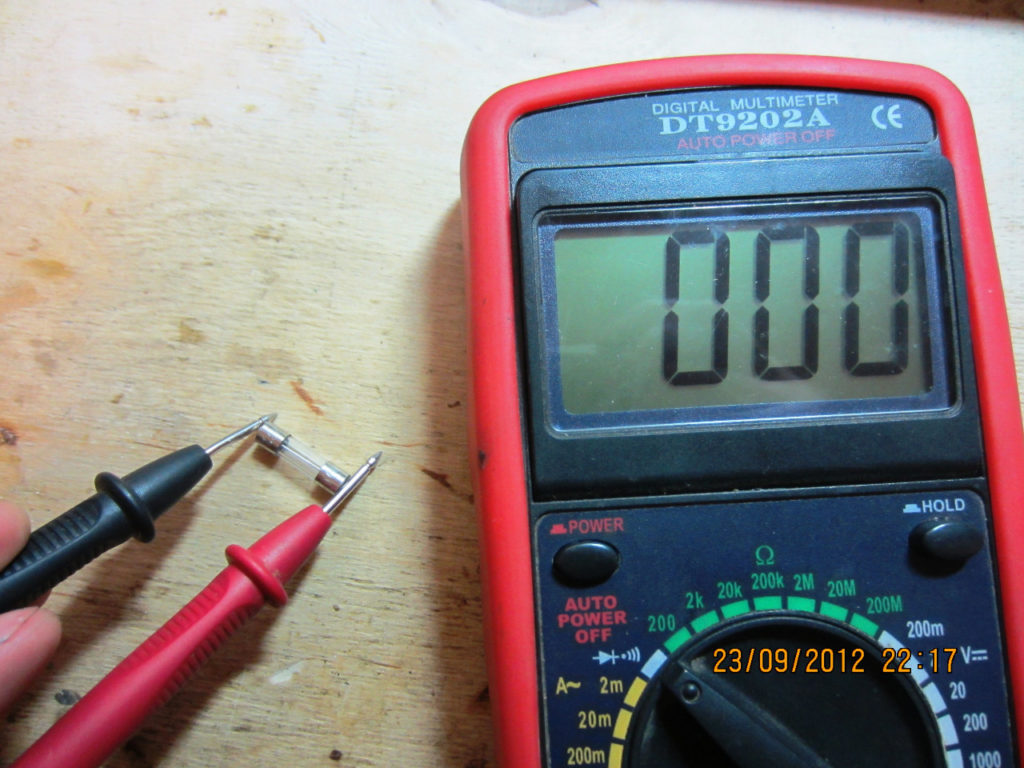

Предохранитель

Это устройство, которое предотвращает перегрев элементов в цепи. Оно имеет вид маленькой пластины или цилиндра с тонким кабелем внутри. Для его тестирования щупы мультиметра прикладываются к разным сторонам. На режиме «прозвонка» при условии целостности предохранителя должен раздаваться звук.

На режиме «определение сопротивления» на экране тестера: «0» – нет разрыва, «1» – повреждение проводника.

Лампы

При проверке нужно один щуп тестера подсоединить к центральному контакту, а второй – к боковому. Диагностика также проходит в режиме прозвонки.

Подобная проверка может производиться только с винтовым цоколем.

Диоды и светодиоды

В диоде полярность обусловлена анодом и катодом. Поэтому он проводит ток в одном направлении. Для проверки элемента на тестере выставляется соответствующий режим. К полюсам диода прикасаются щупами мультиметра, а потом меняют их местами.

Если в результате одной проверки тестер показал «0», а во время другой «1» – элемент исправен.

У светодиода полярность обратная. При касании плюсовым контактом к аноду, а минусовым к катоду он загорается. Когда меняют положение проводов тестера, напряжение исчезает. Так определяется, что светодиод в рабочем состоянии.

Выбор материнской платы

Определите, какие виды материнских плат поддерживает ваш компьютер. Некоторые системные блоки отличаются небольшими размерами, что вызывает необходимость установки меньшей по габаритам платы. Существует 4 основных размера материнских плат, в соответствии с классификацией Microsoft: ATX (30,5 на 24,4 см), MicroATX (24,4 на 24,4 см), FlexATX (22,9 на 19,1 см) и Mini-ITX (17 на 17 см). Материнская плата формата MicroATX может поместиться в большинство компьютеров и заменить даже полноразмерный чипсет FlexATX.

Решите, каким образом вы будете использовать компьютер. Одним из основных факторов является продолжительность его использования. Менее дорогие чипсеты придется менять каждые 1-2 года, особенно если вы предпочитаете работать с ресурсоемкими приложениями: играми, графическими программами и т.д. Также выберите предпочтительный для вас процессор для подключения к чипсету, например Celeron или AMD. Определите подходящее количество слотов PCI, USB- и AGP-разъемов. Ознакомьтесь с различными аспектами компьютерного дизайна, прежде чем покупать материнскую плату.

Проверка на материнской плате

Итак, при включении питания платы, срабатывает защита. В первую очередь, необходимо проверить мультиметром сопротивление плеч стабилизатора.

Читать также: Регулятор оборотов коллекторного двигателя без потери мощности

Для этих целей также может быть использован тестер радиодеталей. Если одно из них показывает короткое замыкание, то есть, измеренное сопротивление составляет меньше 1 Ома, значит, пробит один из ключевых полевых транзисторов.

Выявление пробитого транзистора в случае, если стабилизатор однофазный, не составляет труда – неисправный прибор при проверке мультиметром показывает короткое замыкание. Если схема стабилизатора многофазная, а именно так питается процессор, имеет место параллельное включение транзисторов. В этом случае, определить поврежденный прибор можно двумя путями:

<

произвести демонтаж транзистора и проверить мультиметром сопротивление между его выводами на предмет пробоя;не выпаивая транзисторы, замерить и сравнить сопротивление между затвором и истоком в каждой из фаз преобразователя. Поврежденный участок определяется по более низкому значению сопротивления.

Второй способ работает не во всех случаях. Если пробитый элемент определить не удалось, придется все же выпаять транзистор.

Далее производится замена поврежденного транзистора, а также, установка на место всех выпаянных в процессе диагностики радиоэлементов. После этого можно попытаться запустить плату. Первое включение после ремонта лучше выполнить, сняв процессор и выставив соответствующие перемычки. Если первый запуск был успешным, можно проводить тест с нагрузкой, контролируя температуру мосфетов.

Неисправности ШИМ контроллера могут проявляться так же, как и пробой мосфетов, то есть уходом блока питания в защиту. При этом проверка самих транзисторов на пробой результата не дает. Кроме этого, следствием нарушения функций ШИМ контроллера может быть отсутствие выходного напряжения или его несоответствие номинальной величине. Для проверки ШИМ контроллера следует вначале изучить его даташит. Наличие высокочастотного напряжения в импульсном режиме, при отсутствии осциллографа, можно определить, используя тестер кварцев на микроконтроллере.

Индуктивность и тиристоры

Проверка катушки на обрыв осуществляется замером ее сопротивления мультиметром. Элемент считается исправным, если сопротивление меньше бесконечности. Надо заметить, что не все мультиметры способны проверять индуктивность.

Проверка тиристора происходит следующим образом. Прикладываем красный щуп к аноду, а черный – к катоду. В окошке мультиметра должно отобразиться бесконечное сопротивление. После этого управляющий электрод соединяем с анодом, наблюдая за падением сопротивления на дисплее мультиметра до сотен Ом. Управляющий электрод открепляем от анода – сопротивление тиристора не должно измениться. Так ведет себя полностью исправный тиристор.

Как выполняется прозвонка проводов мультиметром

Наиболее удобным, понятным и безопасным способом диагностики проводов на целостность или короткое замыкание является проверка при помощи мультиметра. Существует большое количество многофункциональных устройств с различными параметрами и ценой: от самых простых и доступных, до более дорогих, точных и функциональных.  Но практически любым мультиметром можно проверить целостность проводников, для этого не обязательно иметь дорогое оборудование.

Какие должны быть показания мультиметра

Существует два метода проверки с помощью такого прибора: в режиме измерения сопротивления и в режиме прозвонки.

Режим прозвонки – самый удобный метод проверки. Здесь не нужно иметь каких-либо знаний в части показаний прибора. Достаточно соединить щупы прибора с концами кабеля и услышать звук. Если по порядку, то порядок действий следующий:

  1. Включить мультиметр, установить режим прозвонки (значок из нескольких скобочек разного размера, по аналогии с обозначением Wi-Fi);
  2. Подключить один щуп к одному концу проверяемого проводника, второй щуп к другому концу этого же провода;
  3. Если вы слышите звук – значит кабель целый. Если нет звука – обрыв на линии (или щупы подключены неверно).

Надо отметить, что таким образом также проверяется наличие короткого замыкания у рядом расположенных проводников. Отличие лишь в том, что один щуп подключают к первому проводнику, а второй щуп ко второму: если звук есть — в наличии короткое замыкание.

Режим измерения сопротивления – несколько сложнее. Но если запомнить, какие показания должны быть на мультиметре в разных ситуациях, то будет намного проще. Более того, многие мультиметры не имеют режима прозвонки, а вот режим измерения сопротивления есть практически всегда.

Порядок действий при таком измерении будет следующий:

  1. Включить устройство, настроить переключатель в режим измерения сопротивления, установить минимальное значения для измерения (обычно 200 Ом);
  2. Подключить щупы к проводнику;
  3. Если на дисплее будет какое-либо значение или ноль, то проводник целый. Если вы видите на экране цифру 1 – значит сопротивление бесконечно, то есть кабель оборван.

Обратная последовательность для определения короткого замыкания между проводниками или землей: при бесконечном сопротивлении – изоляция между проводниками не нарушена, а наличие хоть какого-то сопротивления будет означать короткое замыкание.

Если вы уверены в целостности кабеля, то таким способом можно выявить в пучке проводов с одинаковой цветовой маркировкой концы одного и того же проводника.  Достаточно подключить с одной стороны щуп к проводнику, а с другой стороны поочередно прислонять щуп к каждому проводнику в пучке. Когда прозвучит сигнал – вы нашли второй конец провода. Вот и все, нет ничего проще.

Прозвонка длинного проводника

Для прозвонки провода, концы которого находятся далеко и нет возможности достать двумя щупами мультиметра от начала до конца провода, можно использовать заведомо известные провода или землю. Например, в кабеле может быть цветная жила, тогда все белые жилы можно вызвонить соединяя её с белыми на одном конце и поиском этой пары на другом.

Если нет такой возможности, можно использовать заземление. Соединяем на одном конце жилу провода с землёй, а на другом ищем проводник сидящий на земле

Тут важно, чтобы заземление было с обоих концов надёжным, иначе прозвонить провод таким образом не получится

Как проверить стабилитрон: кренку тестером, на плате

Многие люди сталкиваются с проблемой частого отключения электроэнергии, перегрузки сети и короткого замыкания, в результате действия которого ломается дорогая аппаратура в доме. В качестве решения проблемы осуществляется установка стабилизатора напряжения или стабилитрона. Что собой представляет устройство, каков принцип его работы, какова сфера его применения и как проверить стабилитрон? Об этом и другом далее.

Описание устройства

Стабилизатор напряжения считается коммутационным устройством, главное предназначение которого кроется в защите сети от большого количества электричества, образующегося из-за короткого замыкания и перегрузки. Данный аппарат включается и отключается от электроцепи. Оснащен магнитным видом расцепителя или электромагнитным. Главным его плюсом служит тот факт, что он позволяет защитить электрическую установку или трансформаторную подстанцию от перенапряжения, перегрузки сети и поломки в результате частого отключения сети.

Определение стабилизатора из справочника

Назначение проверки

Стабилизатор напряжения — аппарат, используемый в качестве вводного устройства. Его ставят перед счетчиком. Используется в сети с одной, двумя и тремя фазами. Может быть применен для одного электроприбора с мощностью более 6 киловатт. Трехполюсный может быть использован для оборудования более 9 киловатт.

Чаще всего его используют, чтобы защитить бытовые электрические или нагревательные приборы. Также он может быть использован, чтобы уберечь систему освещения, двигатель, трансформатор и электронные электроприборы промышленного масштаба.

Обратите внимание! Проверять стабилизатор напряжения нужно, чтобы он мог исправно работать и помогать пользователю защищать электрическую цепь от перенапряжения, короткого замыкания и прочих неприятностей. Делать это нужно обязательно, поскольку иногда сам стабилизатор может стать причиной поломки электроцепи и всего бытового оборудования

Проверка работоспособности аппарата для защиты цепи

Емкость стабилитрона

Как правило, информация о том, сколько вольт имеет стабилитрон, указана на корпусе самого аппарата. Также эти данные указываются в технической документации. В случае, если надписи и документации нет, есть третий вариант того, как узнать, на сколько вольт стабилитрон — поискать эту информацию в интернете. Старые модели можно отыскать в интернет-справочниках. Зарубежные модели имеют более простую маркировку, нежели российские аналоги. Все сведения отражаются на корпусе устройства под буквой V.

Вам это будет интересно Особенности ответвительного сжимаНадпись с количеством вольтов в устройстве

Мультиметр для прозвонки проводов

Что нужно знать о данном приборе? Во-первых, стоит отметить ценовое разнообразие и доступность. Даже недорогие мультиметры способны безупречно справиться со множеством поставленных задач, в том числе, и с прозвонкой проводов.

Рассмотрим более детально типичный бюджетный вариант. Ознакомимся с конструкцией, компоновкой и определим его функционал.

Как видно типовой прибор имеет цифровой дисплей, органы управления и гнезда для подключения щупов. Расшифруем основные режимы мультиметра:

  • OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка).
  • ACV (может обозначаться V

) – измерение переменного напряжения.

  • DCV (может обозначаться V … ) – измерение постоянного напряжения.
  • ACA (может обозначаться A ) – измерение переменного тока.
  • DCA (может обозначаться A … ) – измерение постоянного тока.
  • Ω — измерение сопротивления.
  • hFE – измерение параметров транзисторов.
  • ->Ι- – проверка проводимости (прозвонка цепи).

Гнезда для подключения щупов маркируются следующим образом:

COM(-) – общее гнездо для подключения черного провода.
VΩmA(+) – гнездо для подключения красного провода.
10A … MAX – гнездо для подключения красного провода при измерении постоянного тока, максимальное значение которого не превышает 10 Ампер.

Разновидности

Светодиоды используются в различной технике. На данный момент существует 2 основных типа этих деталей:

  1. Индикаторные или DIP. Относятся к маломощным светодиодам. Работают при переменном напряжении до 3.5 вольт, с мощностью до 0.06 Вт. Используются в качестве световых индикаторов для различной электронной техники. Эти элементы используют для поверхностного монтажа для осветительных лент.
  2. Осветительные или мощные, работают при напряжении до 12 вольт, с мощностью в 2.6–3 Ватт. Используются для ламп и прожекторов освещения.

Технологии не стоят на месте. К лампам обычной конструкции, прибавились различные разновидности, отличающиеся только химическим составом кристалла.

  1. Филоментные. Лампы, позволяющие получить белое свечения, за счет покрытия люминофорным составом. Мощность этого типа светодиодов увеличена за счет использования 28 параллельно соединенных кристаллов.
  2. COB. Разработано за счет соединения кристаллов на алюминиевой подставке. Яркость свечения увеличивается за счет фокусировки покрытием из люминофора.
  3. OLED. Схожи с более ранними типами светодиодов. Яркость и угол свечения увеличены за счет использования полимерных материалов для изготовления светового излучателя.
  4. Волоконные. Полностью синтетическая конструкция с добавлением люминофора и полимеров.

Принцип действия этих световых элементов остался прежним. Изменилось только потребляемое напряжение, повысилась мощность и надежность.

Применение специального тестера

Для более сложных проверок нужно пользоваться специальным тестером микросхем, который можно приобрести или сделать своими руками. При прозвонке отдельных узлов микросхемы на экран дисплея будут выводиться данные, анализируя которые можно прийти к выводу об исправности или неисправности элемента. Стоит не забывать, что для полноценной проверки микросхемы нужно полностью смоделировать ее нормальный режим работы, то есть обеспечить подачу напряжения нужного уровня. Для этого проверку стоит проводить на специальной проверочной плате.

Зачастую, осуществить проверку микросхемы, не выпаивая элементы, оказывается невозможным, и каждый из них должен прозваниваться отдельно. О том, как прозвонить отдельные элементы микросхемы после выпаивания будет рассказано далее.

Как прозвонить усилитель звука мультиметром

Для того чтобы правильно и с большой долей вероятности найти вышедший из строя транзистор выходного каскада, тем самым проверить усилитель звука, лучше всего выпаивать каждый из этих полупроводниковых приборов. Однако, эта процедура весьма трудоёмкая и займёт много времени, поэтому выходные транзисторы проверяются непосредственно на монтажной плате, переключив его на измерение сопротивления или на прозвонку цепи. Если присоединяя к ножкам щёпы мултиметра сопротивление и в одну и в другую сторону будет одинаковым или очень низким, то это значит транзистор пробит и требует замены.

Прозвонить можно также и диоды, которые должны пропускать ток в одном направлении, то есть если дотронуться щупами омметра в одну сторону сопротивление должно быть низкое, то в другую сторону больше 100 кОм.

Не забывайте что перед тем как проверить усилитель звука на работоспособность мультиметром, а точнее омметром нужно отключить питание.

Можно прозвонить эмиттерную цепь выходного каскада, но для этого нужно знать распайку транзисторов, то есть где у него база, эмиттер и коллектор. Проверка усилителя звука заключается в том что одним щупом прикасаются к эмиттеру транзистора выходного каскада, а другим на клемму идущую на динамик. Прозвонка должна показывать нулевое сопротивление или близкое к нему значение. Понять как проверить усилитель звука мультиметром сможет и человек малознакомый с электроникой.

Какой мультиметр предпочтительнее использовать

В том случае, когда такого прибора в доме нет, и собственник только собирается его приобрести, нужно знать о важных особенностях выбора. Для домашних нужд достаточно будет приобрести бюджетную модель, обладающую звуковой индикацией прозвонки.

На панели такого прибора имеется обозначение диода либо звука. При испытании этим измерителем на целостность линии, когда контакт будет замкнут, раздастся звук.

Строго говоря, такая функция не обязательна для прозвонки проводов мультиметром, но она очень удобная и помогает более качественно выполнять тестирование. О том, что электроцепь имеет разрыв, также говорит «1» на табло. Это означает, что сопротивление между измерительными щупами существенно больше, чем допустимый предел. При отсутствии повреждений, на дисплее показание будет находиться около «0».

Анализ производительности процессора

Чтобы понять, насколько загружен ЦП задачами системы, следует произвести анализ его производительности. Уже на данном этапе можно будет понять, есть ли основания для проверки работоспособности ЦП.

Для этого необходимо запустить диспетчер задач и во вкладке «Быстродействие» посмотреть на уровень загруженности ЦП. Если загрузка ЦП превышает 85-95%, то «зависание» ПК вполне оправдано, и системе банально не хватает вычислительной мощности процессора.

А вот если загрузка не превышает 10-20%, а то и вообще, равна 0, однако, при этом работать на ПК невозможно, то, скорее всего, у ЦП имеются серьёзные проблемы и его необходимо проверить.
