Какими способами можно проверить диод мультиметром

ПРОВЕРКА СТАБИЛИТРОНОВ НА БОЛЬШОЕ НАПРЯЖЕНИЕ

В радиолюбительской практике бывает накапливается много мелких стеклянных диодов, у которых не всегда понятные обозначения, среди них могут попадаться и стабилитроны. Для отыскания таковых и предназначен подобный тестер, а так же для выявления более точных стабилизирующих данных проверяемого стабилитрона. Смысл этого прибора – в проверке неизвестных стабилитронов, которые могут быть на напряжение выше 30 вольт, а значит обычным блоком питания или вот таким тестером их испытать не получится.

Схема стабилитрономера

Схема была срисована с другой, взятой из интернета, упрощена и дорисована под цифровой индикатор 0-100 В из Китая, с обозначением выводов так как не многие понимают как его тут подключать. Конечно, если они есть в продаже и недорого стоят, то почему бы и не использовать, получается компактное и функциональное полезное для радиолюбителя устройство которое порой очень необходимо.

За основу тестера был взят корпус от БП сигнализации МИП-Р, можно взять любой другой – подходящий по размерам. На передней панели планируется закрепить платку с панелькой для микросхем, и ещё одну платку для проверки cmd стабилитронов. Поскольку само устройство получилось очень компактным, встроить его можно куда удобно, размеры будут зависеть только от применяемого аккумулятора.

Для прибора разработана маленькая платка, на которой установлены все детали. Трансформатор взят готовый от ЗУ сотового телефона, вторичная повышающая обмотка на нём отмечена с самым большим сопротивлением.

Выше смотрите на результат проверки работы устройства, тест стабилитрона на 5,1 В.

Корпус снаружи пока ещё не закончен, продумываю что и как на нём удобно установить для проверки различных стабилитронов. Внутри осталось место, так что думаю что бы ещё полезное туда установить с питанием от 4 В… Сборка и испытание схемы – Igoran.

   Форум по прибору

   Обсудить статью ПРОВЕРКА СТАБИЛИТРОНОВ НА БОЛЬШОЕ НАПРЯЖЕНИЕ

Характеристики и применение

Любой диод обладает односторонней проводимостью. Это значит, что при подаче положительного напряжения на анод, а отрицательного — на катод деталь становится проводником, появляется прямой ток. Если поменять полюсы местами, то получается обратная ситуация. Пробитый диод будет проводить ток в обоих направлениях, а если в этой детали есть обрыв, то не будет проводить.

При подаче переменного напряжения на выходе детали появится пульсирующий ток, текущий в одном направлении. Его остаётся только сгладить. По такому принципу устроены все выпрямители для приборов, работающих от обычной электросети. На любом полупроводниковом приборе неизбежно теряется часть напряжения, часто называемого пробивным. Эта величина и проверяется цифровыми мультиметрами.

Стабилитрон подключается параллельно цепи, в которой требуется поддерживать постоянство напряжения. Такая деталь также входит в состав более мощных транзисторных стабилизаторов. Стабилитрон включается между базой и противоположным полюсом цепи.

https://youtube.com/watch?v=bqpq_2PNbtw

Таким образом, проверка диодов мультиметром и стабилитроном не вызовет особых трудностей. Чёткое различие показателей при перемене полярности позволит точно убедиться в исправности деталей и исключить ошибки при выбраковке. Небольшие сложности при проверке стабилитронов, связанные с их конструкцией, легко преодолеваются путём создания дополнительных схем. Прозвонить полупроводниковые приборы можно также простейшим стрелочным тестером, имеющим режим омметра.

https://youtube.com/watch?v=CyxqH-8So6s

https://youtube.com/watch?v=NoEMfg1u6k8

Тестирование варикапов

В отличие от обычных диодов, у варикапов p-n переход обладает непостоянной емкостью, величина которой пропорциональна обратному напряжению. Проверка на обрыв или замыкание для этих элементов осуществляется также, как у обычных диодов. Для проверки емкости потребуется мультиметр, у которого есть подобная функция.

Демонстрация проверки варикапа

Для тестирования потребуется установить соответствующий режим мультиметра, как показано на фото (А) и вставить деталь в разъем для конденсаторов.

Как правильно заметил один из комментаторов данной статьи, действительно, определить емкость варикапа, не оперируя номинальным напряжением невозможно. Поэтому, если возникла проблема с идентификацией по внешнему виду, потребуется собрать простую приставку для мультиметра (повторюсь для критиков, именно цифрового мульти метра с функцией измерения емкости верки конденсаторов, например UT151B).

Приставка к мультиметру для измерения емкости варикапа

Обозначения:

• Резисторы: R1, R2 -120 кОм (да, два резистора, да последовательно, нет одним заменить нельзя, паразитную емкость, далее без комментариев); R3 – 47 кОм; R4 – 100 Ом.
• Конденсаторы: С1 – 0,15 мкФ; С2 – 75 пФ; С3 – 6…30 пФ; С4 – 47 мкФ га 50 вольт.

Устройство требует настройки. Она довольно проста, собранное устройство, подключается к измерительному прибору (мультиметр с функцией измерения емкости)

Питание должно подаваться со стабилизированного источника питания (важно) с напряжением 9 вольт (например, батарея Крона). Меняя емкость подстрочного конденсатора (С2) добиваемся показания на индикаторе 100 пФ

Это значение мы будем вычитать от показания прибора.

Данный вариант неидеален, необходимость его практического применения вызывает сомнения, но схема наглядно демонстрирует зависимости емкости варикапа от номинального напряжения .

Как определить номинал стабилитрона

Всех приветствую на станицах сайта посвящённых электроники, сегодня изучим способ, как определить номинал стабилитрона. Это статья немного дополняет предыдущую, не менее важную страницу. Для определения рабочего напряжения стабилитрона, маркировка которого не вида, затёрта или просто очень мелко написана, задача выполнимая любому начинающему ремонтнику электроники.

Как узнать напряжение стабилизации неизвестного стабилитрона

Перебирая скопившиеся радиоэлементы, я набрал внушительное количество стабилитронов, некоторые были без опознавательных знаков. Подобная незадача и подтолкнула, написаю данной инструкции. Для внесения порядка на рабочем столе. Сегодня рассмотрим пару способом определения номинала стабилитрона.

Устройство для определения напряжения стабилизации неизвестного стабилитрона

Схема данного устройства, очень проста в использовании и изготовлении, сейчас поясню принцип её работы.Для этого нам необходимо, блок питания с регулировкой напряжения и его индикации, если такого нет в наличии, ниже рассмотрим способ проверки без него. Плюс ко всему необходим ограничительный резистор номиналом от 1 до 2 кОм и соединительные провода.

На фото все видно наглядно, к блоку питания с регулировкой последовательно подключается ограничительный резистор соответствующего номинала, далее подключаем сам испытуемый стабилитрон, катодом к плюсу. После, замыкаем цепь на отрицательный вывод блока питания. Параллельно неизвестному стабилитрону, подключаем мультиметр в режиме измерения напряжения.

Будет очень хорошо, если ваш лабораторный блок питания имеет встроенную защиту от короткого замыкания, в некоторых случаях это, спасёт вас от лишнего ремонта. Начинаем потихоньку, добавлять выходное напряжение, и смотрим за изменением на дисплее мультиметра.

Для определения напряжения стабилитрона, мы возьмём 1N4742A очень распространённая модель. Для любопытных, его аналогом является С12 5Т, они стабилизируют 12 вольт. Подключаем всё согласно схеме и регулируем источник питания, мой имеет придел 14 вольт. Всё работает отлично и небольшими погрешностями приборов, но в целом всё нормально.

Подобным способом можно проверить любой стабилитрон, насколько вам позволит выбранный источник питания. Способ действительно хороший и простой.

Как узнать, насколько стабилитрон без регулируемого блока питания

Это действительно сложнее, но в некоторых случаях под силу. Можно использовать зарядное устройство для сотового телефона, или зарядку от видео регистратора, зарядное устройство для автомобильного аккумулятора. Но лучше всего, иметь в наличии несколько батареек, из них постепенно собираем батарею и меряем напряжение на них и сравниваем с напряжением на стабилитроне, бюджетный вариант, но рабочий. Главное условие, без мультиметра, не обойтись. Интересуйтесь подобными вопросами, и сложности станут под силу.

Сегодня мы научились способам, как определить номинал стабилитрона, у кого есть соображения поэтому и другим вопросам, пишите, все почитаем и обсудим.

energytik.net

https://youtube.com/watch?v=jpx_OTvlOmY

https://youtube.com/watch?v=Iex2WHP-vmg

https://youtube.com/watch?v=443yWL7A0J4

Проверка супрессора (TVS-диода)

Защитный диод, он же ограничительный стабилитрон, супрессор и TVS-диод. Данные элементы бывают двух типов: симметричные и несимметричные. Первые используются в цепях переменного тока, вторые – постоянного. Если кратко объяснить принцип действия такого диода, то он следующий:

Увеличение входного напряжения вызывает уменьшение внутреннего сопротивления. В результате увеличивается сила тока в цепи, что вызывает срабатывание предохранителя. Преимущество устройства заключается в быстроте реакции, что позволяет принять на себя переизбыток напряжения и защитить устройство. Скорость срабатывания – главное достоинство защитного (TVS) диода.

Теперь о проверке. Она ничем не отличается от обычного диода. Правда есть исключение – диоды Зенера, которые также можно отнести к TVS семейству, но по сути это быстрый стабилитрон, работающий по «механизму» лавинного пробоя (эффект Зинера). Но, проверка работоспособности скатывается к обычной прозвонке. Создание условий срабатывания приводит к выходу элемента из строя. Другими словами, способа проверки защитных функций TVS-диода нет, это как проверить спичку (годная она или нет) пытаясь поджечь.

Порядок проверки

Основной тест — это проверка стабилитрона по состоянию его перехода. Для определения напряжения стабилитрона, может быть проведен более полный тест, но для этого требуются некоторые дополнительные устройства в качестве источника БП.

Чтобы диагностировать DZ на работоспособность, мультиметр применяют в режиме замера сопротивления, либо в режиме тестирования диодов. Технология замеров аналогична диодам:

1. К выводам DZ приставляют щупы, и проверяют показания на шкале индикации.
2. Измерения проводят сначала в прямом направление, прикладывая «+» к катоду, а потом в обратном направлении, прикладывая к аноду DZ.
3. В первом случае, прибор определяет бесконечное сопротивление, а во втором — единицы и десятки Ом. Это свидетельствует об исправности DZ.
4. Как и в случае с обычным диодом, при прямой поляризации необходимо считывать низкое сопротивление или обрыв цепи.
5. При обратной поляризации необходимо считывать высокое сопротивление.
6. Диоды с низким сопротивлением или обрывом в обоих тестах закорочены. Диоды с высоким сопротивлением в обоих тестах разомкнуты. Обратное сопротивление между 20 кОм и 200 кОм указывает на поломку, а выше на исправность .
7. Когда в результате замеров сопротивления в обоих направлениях достигает бесконечности, это свидетельствует об обрыве PN-перехода.

Это простейший тест, в котором проверяется только состояние PN-перехода. Он показывает, целостный ли компонент или закорочен. Пользователь ничего не сможет узнать о напряжении стабилитрона, рассеивании или других важных характеристиках.

Как проверить стабилитрон, не выпаивая из платы

Можно выполнить частичную проверку стабилитрона мультиметром, не выпаивая из схемы, поскольку он электрически связан с другими компонентами платы. В связи с этим, диагностировать его на пробой в таким состоянии невозможно.

Фактически, можно прозвонить DZ мультиметром на плате только по параметру стабильности напряжения питания. Для этого предварительно нужно знать исходное значение напряжения по его марке. После этого включают тестер и соединяют щупы с выводами стабилитрона. Если в ходе измерений получится напряжение, равное или выше паспортного значения напряжения DZ, то стабилитрон исправен.

Как протестировать двусторонний стабилитрон

В бытовых приборах разного назначения часто используют двухсторонние стабилитроны, которые выполнены из 2-х стабилитронов в одном корпусе, направленных навстречу друг другу.

Такой стабилитрон способен одинаково хорошо функционировать, как с импульсным напряжением, так и с переменной полярностью. Выполнение проверки на пробой у этой модели стабилитрона лишена смысла. По этой причине их можно тестировать исключительно на соответствие напряжения .

Частные случаи прозвонки

В некоторых случаях мультиметр, при испытании рабочего диода Зенера в режиме замера сопротивления при обратной полярности, демонстрирует величину, существенно отличающуюся от ожидаемого показателя. Это происходит в том случае, когда внутренний источник электропитания, больше напряжение стабилизации DZ. Это объясняется тем, что он будет снижать свое внутреннее сопротивление до того времени, пока не будет достигнуто напряжения стабилизации. Этот факт требуется учитывать при выполнении тестирования стабилитронов.

Иногда, при прозвонке тестер демонстрирует значительное сопротивление, как при прямом, так и при обратном потенциале. Это может случаться, когда применяется двуханодная конструкция стабилитрона, для которого показатель полярности не имеет существенного значения. Для того, чтобы проверить такой стабилитрон, напряжение должно быть выше стабилизирующего. Одновременно потребуется поменять полярность. Измеряя токи, протекающие через DZ и сопоставляя VA-характеристики тестируемого, определяют его работоспособность.

Значимые характеристики защитных диодов

Значение напряжения, при котором происходит открытие диода и уведение потенциала к общему проводу. Дополнительное синонимичное обозначение — VBR.

Iобр.

Максимальный обратный ток утечки. Имеет маленькое значение, измеряемое в микроамперах, и функциональность устройства от него практически не зависит. Дополнительное обозначение — IR.

Uобр.

Значение является показателем постоянного обратного напряжения. VRWM.

U огр.имп.

Наибольшее значение по импульсному напряжению ограничения. VCL, VCmax.

Iогр.max.

Наибольшее значение пикового импульсного тока. Иначе это показатель наибольшей силы безопасного для защитного диода токового импульса. Для наиболее действенных ограничительных стабилитронов данное значение может составлять сотни ампер. IPP.

Pимп.

Показатель наибольшего значения допустимой импульсной мощности. К сожалению данный параметр крайне зависим от длительности импульса.

Рис 2 ВА характеристики защитного диода

Уровень мощности у защитных диодов неодинаков. Тем не менее, если исходных данных по этому параметру у супрессора недостаточно, его спокойно можно скомбинировать ещё с одним или несколькими полупроводниками, что положительно скажется на общем уровне мощности.

TVS-диод может выполнять функцию стабилитрона. Но прежде необходимо проверить его максимально рассеиваемую мощность и динамический ток при Imax. и Imin.

Проверка тестером

Так как стабилитрон и диод имеют почти одинаковые вольтамперные характеристики за исключением участка пробоя, то мультиметром стабилитрон проверяется, как и диод.

Проверка осуществляется любым мультиметром в режиме прозвона диода или определения сопротивления. Выполняются такие действия:

• переключателем устанавливают диапазон измерения Омов;
• к выводам радиодетали подсоединяются измерительные щупы;
• мультиметр должен показать единицы или доли Ом, если его внутренний источник питания подключится плюсом к аноду;
• поменяв щупы местами, меняем полярность напряжения на выводах полупроводника и получаем сопротивление близкое к бесконечности, если он исправен.

https://youtube.com/watch?v=IwM1e0L7FIs

Чтобы убедиться в исправности стабилитрона переключаем мультиметр на диапазон измерения сопротивления в килоомах и проводим измерение.

При исправном приборе, показания должны лежать в пределах десятков и сотен тысяч Ом. То есть он пропускает ток, как обычный диод.

Методы проверки стабилитрона мультиметром и тестером

Внешне стабилитрон похож на диод, выпускается в стеклянном и металлическом корпусе. Его главное свойство заключается в сохранении постоянного напряжения на своих выводах при достижении определенного потенциала. Это наблюдается у него при достижении напряжения туннельного пробоя.

Обычные диоды при таких значениях быстро доходят до теплового пробоя и перегорают. Стабилитроны, их еще называют диодами Зенера, в режиме туннельного или лавинного пробоя могут находиться постоянно, без вреда для себя, не доходя до теплового пробоя.

Прибор изготавливается из монокристаллического кремния, в электронной аппаратуре выступает как стабилизатор или опорное напряжение.

Высоковольтные защищают от перенапряжений, интегральные стабилитроны со скрытой структурой используются в качестве эталонного напряжения в аналого-цифровых преобразователях.

Проверка тестером

Так как стабилитрон и диод имеют почти одинаковые вольтамперные характеристики за исключением участка пробоя, то мультиметром стабилитрон проверяется, как и диод.

Проверка осуществляется любым мультиметром в режиме прозвона диода или определения сопротивления. Выполняются такие действия:

• переключателем устанавливают диапазон измерения Омов;
• к выводам радиодетали подсоединяются измерительные щупы;
• мультиметр должен показать единицы или доли Ом, если его внутренний источник питания подключится плюсом к аноду;
• поменяв щупы местами, меняем полярность напряжения на выводах полупроводника и получаем сопротивление близкое к бесконечности, если он исправен.

Чтобы убедиться в исправности стабилитрона переключаем мультиметр на диапазон измерения сопротивления в килоомах и проводим измерение.

При исправном приборе, показания должны лежать в пределах десятков и сотен тысяч Ом. То есть он пропускает ток, как обычный диод.

Частные случаи

Иногда, мультиметр при проверке исправного полупроводника в режиме измерения сопротивления при обратной полярности показывает значение сильно отличающееся от ожидаемого.

https://youtube.com/watch?v=EOld3ZKvefM

Вместо сотен килоом – сотни ом. Создается впечатление, что он пробит, и прозванивается в обе стороны.

Это возможно в случае использования в мультиметре внутреннего источника питания, превышающего напряжение стабилизации стабилитрона.

Полупроводник уменьшает свое внутреннее сопротивление до тех пор, пока не достигнет напряжения стабилизации. Поэтому при измерениях необходимо это учитывать.

Иногда, при прозвонке мультиметр показывает большое сопротивление при прямом и обратном потенциале. Скорее всего, это двуханодный стабилитрон, поэтому для него полярность значения не имеет.

Проверка диода Зенера на печатной плате затруднена влиянием других элементов. Для надежного контроля работоспособности необходимо выпаять один вывод, производить измерения вышеописанным способом.

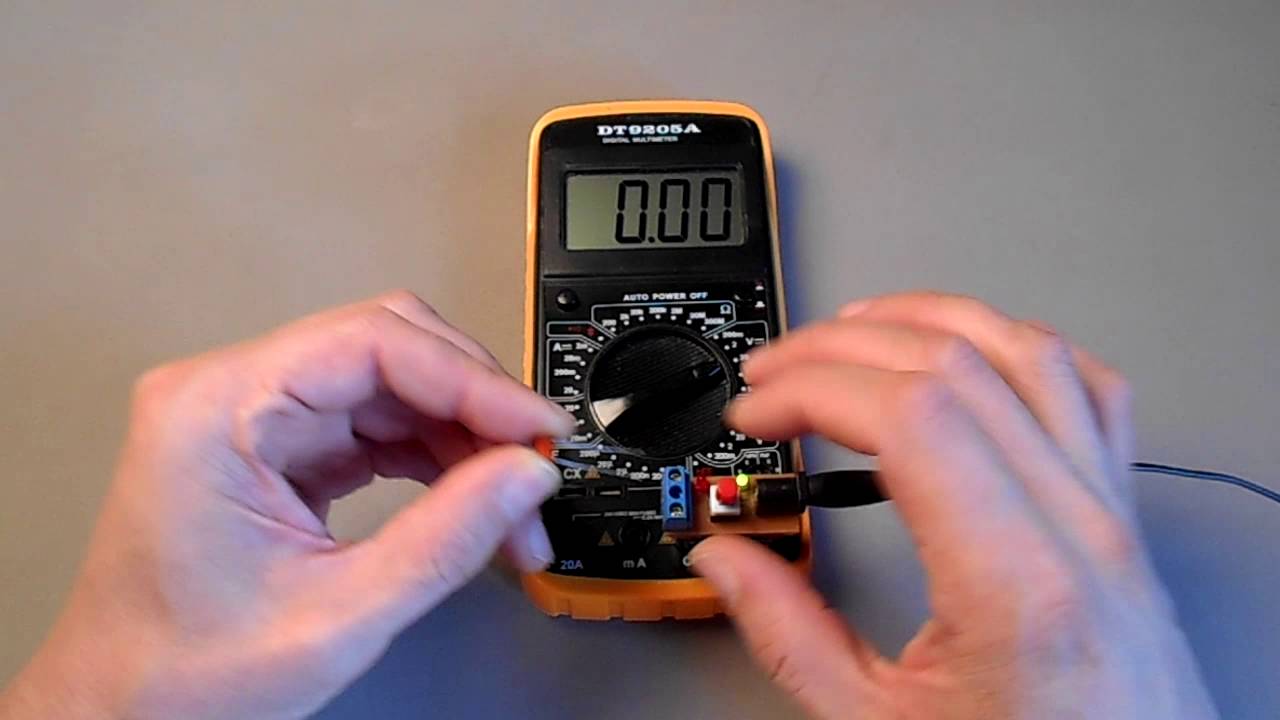

Тестер для стабилитронов

Проверка стабилитронов мультиметром не дает 100% гарантии их исправности. Это связано с тем, что он не может проверить его основные параметры. Поэтому многие радиолюбители изготавливают тестер стабилитронов своими руками.

Схема самого простого варианта состоит из набора аккумуляторов, постоянного резистора номиналом 200 Ом, переменного сопротивления на 2 кОм и мультиметра.

Аккумуляторы соединяются последовательно для получения потенциала необходимого для измерения параметров стабилитронов. Напряжения стабилизации в основном лежат в пределах 1,8-16 В.

Поэтому собирается батарея на 18 В. Затем к ее выводам параллельно подсоединяем последовательную цепочку из переменного резистора на 2 кОм мощностью 5 Вт и постоянного на 200 Ом.

Второй будет играть роль ограничивающего сопротивления. Выводы переменного резистора присоединяются к трехконтактной клеммной колодке.

К первому контакту присоединяется вывод, подключенный к плюсу батареи, ко второму другой крайний вывод, а к третьему средний подвижный контакт резистора.

В других вариантах тестеров можно применять импульсные источники питания с регулируемым напряжением выходного каскада, но суть не меняется, измерителем остается мультиметр.

Мультиметр

Неисправность диодов мультиметром найти проще и легче определить причину поломки вашего прибора.

Также он поможет замерить:

• силу тока;
• перепады в напряжении;
• ёмкость конденсаторов;
• найти обрыв цепи и так далее.

Современные мультиметры в состоянии работать с различными видами токов:

• переменный;
• постоянный.

Самые популярные на современном рынке — цифровые устройства.

Но еще встречаются в продаже и приборы аналогового типа.

И те и другие часто применяются в домашних условиях.

Но цифровые точнее (с погрешностью измерений в 0.5 %) и ими проще выполняется прозвонка.

Аналоговые мультиметры обладают более высокой надежностью и низкой стоимостью. Но менее точны — погрешность 1.5–2 %.

Как проверить стабилитрон: кренку тестером, на плате

Многие люди сталкиваются с проблемой частого отключения электроэнергии, перегрузки сети и короткого замыкания, в результате действия которого ломается дорогая аппаратура в доме.

В качестве решения проблемы осуществляется установка стабилизатора напряжения или стабилитрона.

Что собой представляет устройство, каков принцип его работы, какова сфера его применения и как проверить стабилитрон? Об этом и другом далее.

Описание устройства

Стабилизатор напряжения считается коммутационным устройством, главное предназначение которого кроется в защите сети от большого количества электричества, образующегося из-за короткого замыкания и перегрузки.

Данный аппарат включается и отключается от электроцепи. Оснащен магнитным видом расцепителя или электромагнитным.

Главным его плюсом служит тот факт, что он позволяет защитить электрическую установку или трансформаторную подстанцию от перенапряжения, перегрузки сети и поломки в результате частого отключения сети.

Определение стабилизатора из справочника

Назначение проверки

Стабилизатор напряжения — аппарат, используемый в качестве вводного устройства. Его ставят перед счетчиком. Используется в сети с одной, двумя и тремя фазами. Может быть применен для одного электроприбора с мощностью более 6 киловатт. Трехполюсный может быть использован для оборудования более 9 киловатт.

Чаще всего его используют, чтобы защитить бытовые электрические или нагревательные приборы. Также он может быть использован, чтобы уберечь систему освещения, двигатель, трансформатор и электронные электроприборы промышленного масштаба.

Обратите внимание! Проверять стабилизатор напряжения нужно, чтобы он мог исправно работать и помогать пользователю защищать электрическую цепь от перенапряжения, короткого замыкания и прочих неприятностей. Делать это нужно обязательно, поскольку иногда сам стабилизатор может стать причиной поломки электроцепи и всего бытового оборудования. Проверка работоспособности аппарата для защиты цепи

Проверка работоспособности аппарата для защиты цепи

Емкость стабилитрона

Как правило, информация о том, сколько вольт имеет стабилитрон, указана на корпусе самого аппарата. Также эти данные указываются в технической документации.

В случае, если надписи и документации нет, есть третий вариант того, как узнать, на сколько вольт стабилитрон — поискать эту информацию в интернете. Старые модели можно отыскать в интернет-справочниках.

Зарубежные модели имеют более простую маркировку, нежели российские аналоги. Все сведения отражаются на корпусе устройства под буквой V.

Вам это будет интересно  Проверка симистораНадпись с количеством вольтов в устройстве
