Как проверить заряд батарейки мультиметром

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

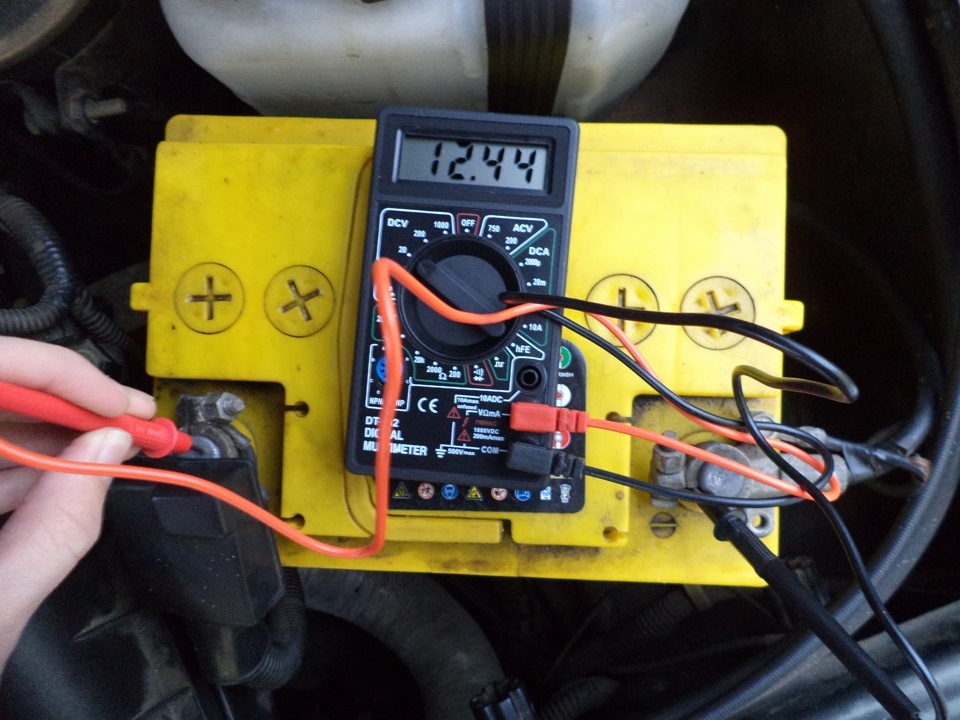

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Способы проверить заряд батарейки с помощью мультиметра

С помощью мультиметра можно проверить пригодность батарейки к дальнейшему использованию. Это можно сделать несколькими способами.

Без нагрузки

Таким способом проверяют “пальчиковые” элементы типа АА или ААА. После переключения прибора в режим измерения напряжения щупы мультиметра прикладывают к клеммам источника питания: проводник с красным проводом – к контакту с обозначением “+”, с черным – “-“. Предел измерения устанавливают равным 10–20 В.

Щупы мультиметра прикладывают к батарейкам.

Если мультиметр показал значение меньше 1 В – батарейка разряжена. Элементы, имеющие заряд 1,2–1,35 В, используют в маломощных приборах – часах, пультах управления.

Измерение проводят быстро – не более 30–40 секунд.

Под нагрузкой

Более точным методом проверки является испытание под нагрузкой. Для этого к тестеру, кроме источника питания, подключают какое-либо маломощное устройство, чтобы сила тока равнялась 100–300 мА. Чаще всего для этого используют маленькую лампочку от карманного фонарика, плеер, машинку для сбора катышков и т.п. Результат проверки батареек должен быть таким же, т.е. находиться в пределах 1,35–6 В.

Под нагрузкой чаще всего проверяют аккумуляторы – элементы, которые заряжаются много раз. На их корпусе нанесена надпись Rechargeable. Кроме остаточного напряжения, у заряжаемых устройств измеряют предельную емкость. Это делают, чтобы проверить возможность его использования и соответствие заявленным параметрам.

Проверка с обычным моторчиком на 3v

После параллельного подключения нагрузки замеряют, в течение какого промежутка времени напряжение упадет до 1 В. Умножив полученную величину на силу тока, получают емкость аккумуляторной батарейки. Если полученный результат близок к заявленному в инструкции, источник питания исправен.

Проверка аккумулятора мультиметром: что можно выяснить

В первую очередь следует четко разделить аккумуляторы – устройства с возможностью подзарядки – и батареи (батарейки), который считаются «одноразовыми». Оба варианта работают с постоянным током, поэтому при замерах следует переводить положение регулятора прибора в диапазон работы с постоянным током. Он маркируется, в зависимости от модели, DCV или V-.

Как измерить заряд батарейки

Если возникла необходимость проверки новой или бывшей в употреблении батарейки, можно использовать такие варианты выяснения уровня заряда:

• без нагрузки;
• под нагрузкой;
• с помощью замера силы тока.

Как проверить батарейку мультиметром? Для этого необходимо:

1. перевести регулятор в нужное для замера постоянного тока положение;
2. выбрать предел измерения, больше предполагаемого на 5…10% (минимум). Так, для пальчиковой батарейки это составит 20 В;
3. установить контакт щупов с полюсами (выходами) батарейки и снять показания.

Важно: щупы прикладываются к одноименным контактам – плюс к плюсу, минус к минусу. Если прибор имеет автоматическое определение полярности, данный пункт не важен. На экране высветится правильное значение с отрицательным знаком.

На экране высветится правильное значение с отрицательным знаком.

Считается допустимой эксплуатации батарейки, заряд которой составляет не меньше 80% от номинального. При этом падение заряда на 10% – повод использовать батарейку в малотребовательных приборах, с низким потреблением энергии. Падение заряда на 20% и более – повод для ее утилизации.

Под нагрузкой батарейки проверяются обычно с помощью обычной лампочки или светового диода. Нагрузку подключают к устройству параллельно, после чего замыкают контакты щупами и выжидают 30…40 секунд. После этого снимают показатель и сортируют батарейки по степени пригодности.

С помощью измерения силы тока проверяют новые изделия. Для этого регулятор мультиметра устанавливают в положение проверки тока (маркировка A-) на максимум. Замыкая щупы на контактах батарейки, выдерживают 1…2 секунды после прекращения роста показателя и убирают щупы. После этого оценивается сила тока. В норме оно должно составлять 4…6 А для новой батарейки, при токе 3…3,9 А лучше использовать ее в менее энергоемких приборах. При показателе меньше 3 А допустима установка элемента в устройства дистанционного управления (пульты) и другие маломощные приборы.

Более детально процесс проверки батарейки показан на видео.

Как проверить аккумулятор мультиметром

Если речь идет не об автомобильном аккумуляторе, а об обычном устройстве с возможностью подзарядки для использования в бытовых приборах, то принцип проверки тот же, что и для одноразовых батареек. При этом следует учитывать, что есть и определенные нюансы:

• проверить заряд аккумулятора мультиметром следует под нагрузкой, в качестве ее можно использовать нагрузочный резистор или лампочку;
• для проверки следует использовать силу тока, а не напряжение. Для работоспособного элемента с напряжением 1,2 В ток составляет 0,5…17 А. Положение регулятора устанавливают на максимум, как и для батареек, но замыкание контактов выполняется на 1…2 секунды. Удержание контактов на более длительный срок плохо влияет на работу аккумулятора.

Важно помнить: в отличие от батареек, номинальное напряжение «пальчиковых» аккумуляторов составляет 1,2 В, а не 1,5 В.

Как пользоваться вольтметром

Вольтметр всегда подключается параллельно участку цепи, т. к. такое подключение уменьшает ток. Прибор может провести измерения напряжения только на определенном участке электрической цепи. При работе с ним нужно всегда соблюдать полярность. Провода прикручивают к винтам с гайками. У приборов, рассчитанных на постоянное напряжение, контакты обозначены знаками «плюс» и «минус». Это что касается стрелочного вольтметра. В электронных моделях все гораздо проще: там нет проводов. Более подробно можно познакомиться с принципом работы вольтметра, посмотрев видео.

Как работать вольтметром

Перед тем как проводить измерения нужно проверить, подходит ли данный прибор для них. В первую очередь необходимо определить максимально допустимую величину измерений для данного вольтметра. Для этого достаточно просто найти наибольшее числовое значение на шкале вольтметра. Далее следует уточнить, в каких единицах измеряет вольтметр. Это могут быть вольты, микровольты или милливольты. Пренебрежение этим пунктом может привести к тому, что прибор начнет дымиться после подключения к сети, значение напряжения которой во много раз выше допустимого.

Проверка элемента на заявленную ёмкость

Для проверки заряда под нагрузкой вам потребуется любой потребитель тока – лучше всего использовать любое эквивалентное сопротивление, потребляющее 100… 200 миллиампер в час. Это может быть либо лампочка от карманного фонаря, либо светодиодная головка от другого похожего фонаря. Можно использовать любой гаджет, например карманный FM-радиоприёмник, звук в котором включён негромко.

1. Соберите цепь из выключателя, потребителя и батарейки.
2. Включите параллельно батарейке мультиметр в режиме вольтметра. Можно использовать второй тестер, включённый последовательно в цепь на измерение тока в режиме «200 мА» или «10 А».
3. Оставьте цепь в рабочем состоянии и засеките время.

Задача – вовремя засечь момент, когда напряжение на каждой из батареек или аккумуляторов упадёт до 1 В. Если используются две батарейки (или два аккумулятора такого же типоразмера) – падение напряжения должно быть до 2 В. У потребителей 9-вольтовых батареек – до 6 В, но, если элемент одноразовый (неперезаряжаемые аккумуляторы), можно разряжать «до победного конца», пока гаджет не перестанет работать. Проверять одноразовые элементы смысла нет – их просто используют и выбрасывают, чего не скажешь об аккумуляторах. Даже если аккумулятор изношен и запущен, он подвергается тренировке, т. е. разрушению металлических кристаллов в рабочем слое. Его ёмкость частично можно восстановить – и использовать его далее в маломощных потребителях.

Быстрая проверка проводится с помощью потребителя, равного ёмкости аккумулятора. Если, к примеру, тестируется никель-металлгидридный «пальчиковый» аккумулятор (типоразмер AA) на 1000 миллиампер-часов, то потребитель должен использовать столько же тока (в миллиамперах за час). Подключение производится не более, чем на минуту. Злоупотреблять быстрым разрядом аккумулятора не следует: виды на основе никеля «не любят» быстрый разряд – для них предпочтительно время разряда от 5 часов до суток. Литий-ионные, разряжаемые с 4,2 до 2,5 В, отдают заряд быстрее – не менее чем за 2 часа, без особо разрушительных последствий.

Когда любой из аккумуляторов запущен настолько, что восстановление ёмкости даже путём тренировок (медленный заряд и несколько обычных циклов разряда-заряда) не помогает – смело утилизируйте его. Никель-кадмиевые образцы, используемые в шуруповёртах, при тренировке разряжаются до 0,4 В на каждый элемент по «короткоимпульсному» методу.

1. Подключить нагрузку – и держать её включённой, пока напряжение не упадёт до 0,4 В.
2. Сразу же отключить её.
3. Выждать требуемое количество секунд (или минуту), пока напряжение не поднимется свыше 1 В, например до штатных 1,2 В.
4. Повторять этот шаг, пока напряжение не перестанет подниматься больше 1 В. Если сомневаетесь – повторите эти же действия, например, 3 раза.
5. Поставить аккумулятор в режим медленного (с током на 1/24 его ёмкости) заряда. Теоретически он зарядится не за 10 часов, а за сутки.

Сегодня эту работу выполняют анализаторы аккумуляторов, в которых заложены все программы тренировок для каждого из типов – а в качестве «балласта» используется тест-нагрузка. Эти аккумуляторы ещё можно попытаться «поднять» – но и им рано или поздно придёт конец.

Категорически запрещается помещать отработавшие своё элементы в городские отходы. Вредные для окружающей среды кадмий, никель, литий, щёлочи и кислоты подлежат специальной утилизации. Сдавайте этот «мёртвый груз» в пункты, откуда они отправляются на повторную переработку.

Проверка батареек способом измерения силы тока

Этот метод применяется в отношении новых элементов питания и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы померить величину заряда на новом аккумуляторе, действовать нужно следующим образом:

• Тестер для проверки батареек установить на максимальный предел измерений.
• Взять новый элемент и приложить щупы прибора к его контактам.
• Через 1-2 сек, после прекращения роста значения тока на индикаторе, щупы нужно убрать.

Нормальный показатель величины тока для новой батарейки должен составлять 4-6 Ампер. Если он составляет 3-3,9 Ампер – это означает, что эксплуатационный ресурс батареи снижен, но элемент подойдет для использования в портативной аппаратуре.

Если же величина тока, показываемого тестером, составляет 0,7-1,1 Ампер, то такой элемент способен работать исключительно в приборах с низким энергопотреблением, при этом качество работы аппаратуры снизится. Его можно использовать в «дистанционках», но лишь в том случае, если более качественных элементов под рукой нет.

Наглядно процесс проверки батареек мультиметром на видео:

Советы от профессионалов

Ниже приведены основные рекомендации для хорошей работы домашнего оборудования, вопросы, связанные с утилизацией элементов питания.

• Не следует затягивать решение проблемы по проверке, сортировке использованных батарей. Вовремя проведенные замеры позволят, при отсутствии элементов питания, временно установить в бытовые приборы и в пульты управления проверенную батарею с достаточным уровнем остаточного напряжения.
• Используя для проверки тестер – батареек, аккумуляторов в вашем доме убавится. Главное не забывать проводить проверку.
• В случае некачественной работы пульта управления оборудованием, не следует выбрасывать сразу все батарейки. Разряжаются они неравномерно, поэтому проведя проверку с помощью мультиметра, можно определить годную к работе, они могут еще использоваться в различных бытовых приборах.
• Не стоит оставлять в жилых помещениях использованные, испорченные элементы питания. Особенно нежелательно оставлять поврежденные батареи в бытовых приборах и дорогостоящем оборудовании. При вытекании из поврежденного корпуса электролита может быть нанесен ущерб не только прибору, но и расположенным рядом с ним вещам и предметам.
• Не следует вскрывать корпуса элементов питания. Жидкость (гель) находящаяся в нем при попадании на кожный покров человека вызывает поражение химическим ожогом. По этой причине их не следует выбрасывать в мусоропроводы и контейнеры.

https://youtube.com/watch?v=a_auYZLufss

Электролит, щелочь или кислота, содержащиеся в батарейке, оказывает вредоносное воздействие на окружающий нас мир. Следует узнать места приема использованных вредных материалов и элементов питания, где после сдачи, они отправятся к месту их утилизации или переработки.

Используя в домашних условиях мультиметр для проверки зарядки батарейки и других работ, вы получаете возможность экономить средства на покупку элементов питания и вызов электрика на дом. Тепла и света вашему дому.

Как проверить батарейку | Для дома, для семьи

Здравствуйте уважаемые читатели сайта sesaga.ru. Каждый из нас хоть раз, но задавался вопросом, когда находил кучу батареек в доме или на работе, а

как проверить батарейку и найти из этой кучи еще пригодные для работы.

В этой статье хочу поделиться способом быстрой проверки пальчиковых батареек, которым можно определить степень их разряда. Этим способом я пользуюсь уже длительное время, и в домашних условиях он является самым простым и эффективным.

Суть способа заключается в том, что при разряде гальванического элемента возрастает его внутреннее сопротивление, то есть у него уменьшается заряд тока (энергоемкость), который он отдает для питания портативной бытовой радиоаппаратуры. Так вот, используя это свойство гальванических элементов, мы будем измерять величину заряда, оставшегося в батарейке. Для этих целей подойдет цифровой мультиметр или любой другой прибор с пределом измерения тока не менее 6 Ампер.

На максимальном пределе измерения тока щупами мультиметра касаются выводов батарейки, которая в таком включении начинает работать в режиме, близком к короткому замыканию, что дает возможность измерить величину тока заряда, оставшегося в элементе. Таким-образом, оценивая мощность оставшегося заряда, отбирают те элементы, у которых оказался самый максимальный ток.

Но торопиться не будем, и сначала сделаем два предварительных измерения, чтобы Вы могли оценить величины заряда новой и разряженной батареек.

Итак.Переключатель переводим в режим измерения тока на предел «10А» (10 Ампер), и плюсовой щуп (красный) вставляем в гнездо «10А». Минусовой (черный) оставляем на месте в гнезде «СОМ».

Берем новую батарейку и касаемся щупами ее выводов. Как только значение тока на индикаторе перестанет расти, щупы сразу убираем. Измерение не должно длиться более 1 — 2-х секунд, так как режим короткого замыкания вреден для гальванических элементов из-за того, что практически вся мощность рассеивается на внутреннем сопротивлении элемента, а это приводит к его нагреву и батарейка может выйти из строя.

Новая батарейка должна показать величину тока в пределах 4 — 6 Ампер.

Если показания мультиметра составили менее 4 Ампер и находятся в пределах от 3 до 4 Ампер, то эту батарейку также можно использовать для питания портативной аппаратуры, но срок ее работы будет не такой длинный.

Если же показания мультиметра составили менее 3 Ампер и находятся в пределах от 1,3 до 2,8 Ампер, то такую батарейку лучше использовать в аппаратуре с низким потреблением тока, например, в пультах дистанционного управления.

Батарейку с величиной тока от 0,7 до 1,1 Ампер также можно использовать в аппаратуре с низким потреблением тока, но это будет сказываться на работе самой аппаратуры. Например, ПДУ телевизора будет работать, но с близкого расстояния и возможно придется дольше держать кнопку переключения команды.

Бывает и так, что в данный момент свежих батареек дома нет или не хватает, а кровь из носа, нужно срочно запустить какой-нибудь аппарат с низким потреблением тока. В таком случае из севших батареек выбираются с самым высоким током и устанавливаются совместно с новыми.

Совет. Если в аппаратуре сели батарейки, то не спешите их менять сразу все. Как правило, гальванические элементы разряжаются не равномерно, и всегда есть элементы, которые смогут еще послужить. Поэтому перед тем как их выкинуть обязательно проверяйте.

В дополнение к статье обязательно посмотрите видеоролик. Вдруг, какой-то момент Вы упустили.

Теперь я думаю, что Вам не составит труда проверить батарейку на работоспособность.Удачи!

Проверка заряда элемента питания

Проверяют зарядку питания при помощи цифровых электронных мультиметров и аналоговых вольтметров. Применение первых измерительных приборов более популярно и распространено, так как мультиметры имеют небольшую стоимость, просты в использовании и обслуживании.

Проверка заряда без нагрузки

Заряд питания без нагрузки (в так называемом «режиме холостого хода») измеряется следующим образом:

1. Регулятор мультиметра устанавливается в режим измерения постоянного напряжения;
2. Выбирается предел измерения до 20 В;
3. Соблюдая полярность, щупы прибора прикладываются к полюсам батарейки (красный – к положительному, черный – к отрицательному);
4. Значение заряда (напряжения) мультиметр с небольшой погрешностью покажет на своем дисплее через 2-3 секунды.

Проверка заряда мультиметром

На заметку. Перед тем, как измерить заряд батарейки мультиметром, необходимо убедиться в том, что ее полюса не загрязнены и не покрыты пленкой окислов. Все визуально заметные загрязнения удаляют смоченной в спирте ваткой или чистой ветошью. Также необходимо использовать прибор, исправность и точность измерений  которого проверена временем.

Полученное при измерении значение сравнивают с тем, которое указано на питании. Так, например, если значение напряжения элемента форм-фактора типа АА меньше 1,0 В, то это означает, что он разряжен и не пригоден для дальнейшего использования.

Проверка электрических батареек мультиметром под нагрузкой

Проверка батареек мультиметром производится следующим образом:

1. К проверяемому питанию параллельно подключают нагрузочный элемент;
2. Соблюдая полярность, к полюсам прикладываются щупы мультиметра;
3. Спустя примерно 35-40 секунд, с дисплея прибора снимается фактическое значение заряда питания под нагрузкой.

Работоспособность и возможность дальнейшего использования питания определяются в зависимости от полученного при таком измерении значения. Так, например, если напряжение пальчикового элемента типа АА меньше 1,1 В, он считается разряженным и может быть утилизирован; батарейки с напряжением от 1,2 до 1,3 В можно использовать в пультах дистанционного управления и настенных часах. Полностью заряженными и пригодными для использования по назначению считаются питания с напряжением под нагрузкой выше 1,35 В.

Проверка батареек способом измерения силы тока

Еще одним способом того, как проверить батарейку тестером, является измерение силы тока.

Производят подобное измерение следующим образом:

1. Красный щуп прибора подключают к разъему для измерения постоянного тока (гнездо с маркировкой «COM»);
2. Ручку регулятора прибора устанавливают на максимальное для данного мультиметра значение измеряемого постоянного тока – 5 или 10 А;
3. Батарейку зажимают в руке и прикладывают черный щуп к отрицательному полюсу;
4. Красным щупом касаются положительного полюса на несколько секунд, запоминая окончательное значение, которое покажет прибор.

Разряженные питания будут иметь результат подобного измерения меньше 1,7 А.

Как проверить батарейку без приборов

Самый простой щелочной или алкалиновый пальчиковый элемент питания можно проверять на степень зарядки без использования различных измерительных приборов следующим образом:

1. Батарейку берут за верхнюю часть с положительной клеммой двумя пальцами и поднимают над поверхностью стола на 2,5-3,0 см;
2. Разжимая пальцы, дают элементу удариться отрицательным полюсом о поверхность стола. Заряженные элементы при соприкосновении с твердой поверхностью издают глухой звук и не падают на бок, оставаясь в вертикальном положении.

Также можно узнать, насколько разряжена та или иная батарея, вставив ее в фонарь. По яркости свечения светодиодов можно судить о том, насколько заряжен вставленный в него элемент.

Как проверить батарейку с индикатором заряда

Некоторые модели батареек имеют специальный встроенный индикатор заряда – полоска с определенным количеством светящихся сегментов из термокраски.

Индикатор заряда

Проверка заряда модели с таким приспособлением производится следующим образом:

• Двумя пальцами разных рук касаются круглой контактной площадки у положительного и полукруглой – у отрицательного;
• По заполнению индикаторной полоски светящимися сегментами судят о полноте заряда элемента.

Строение мультиметра

Основные рабочие зоны мультиметра.

Наиболее часто для домашних проверок используются электронные мультиметры, имеющие небольшой ЖК-экран и ручку переключения режимов работы устройства. Текущий тип и диапазон измерения находится напротив красной точки или углубления на краю переключателя.

На передней или боковой части корпуса есть несколько гнезд для подключения щупов. Щуп черного цвета является отрицательным и всегда подключается к разъему, отмеченному «Com» или «Common» (земля). Положительный (красный) щуп вставляется в свободное гнездо.

Если на корпусе мультиметра 3 гнезда для щупов, то красный щуп вставляется в среднее гнездо (нижнее обозначено как «Земля»). Верхний разъем применяется для «плюсового» щупа только в том случае, если измеряемая сила тока меньше 5-10 А. В моделях с 4 гнездами диапазон ампеража делится на 3 зоны: до 200 мА (1-й разъем), от 200 мА до 5-10 А и более 5-10 А.

Зона включения прозвонки располагается между диапазоном ампеража и сопротивления. При обнаружении разрыва мультиметр подает звуковой сигнал (у некоторых моделей – только световая индикация). Функциональность тестера обеспечивается батарейкой Крона, резисторами, выпрямительными диодами и другими элементами.

Как открыть крышку наручных часов

Для замены батарейки нужно снять крышку, которая находится со стороны прилегания часов к руке. Крепится крышка в зависимости от модели часов одним из четырех способов. На винтах, за счет плотной посадки крышки в корпусе часов или на резьбе, нарезанной непосредственно на самой крышке, или с помощью прижимающего ее к корпусу стопорного кольца с внешней резьбой.

Как снять крышку, закрепленную на винтах

Чтобы снять крышку с часов, закрепленную с помощью винтов, достаточно открутить все винты. Сначала с помощью маленькой отвертки с подходящим лезвием для шлица (лучше всего подойдет отвертка из набора отверток для ремонта часов) нужно отпустить попарно диаметрально противоположные винты, как при замене колес на автомобиле. А затем уже выкрутить винты в любой последовательности.

При установке крышки на место все винты следует закрутить до упора и затем с небольшим усилием затянуть накрест.

Как снять защелкивающуюся крышку

Прежде, чем открыть часы с крышкой, изображенной на фотографии, удерживающейся за счет сил трения, необходимо внимательно осмотреть место соприкосновения ее ребра с корпусом часов.

Обычно в районе ушек для крепления браслета или ремешка имеется еле заметная щель, образованная за счет выступа на крышке или углубления в корпусе.

Для снятия крышки необходимо вставить в эту щель тонкое лезвие ножа и, упирая его в корпус и действуя как рычагом, приподнять крышку. Сильно надавливать ножом недопустимо, так как если он сорвется при открытии крышки, можно повредить механизм. При вскрытии часов с защелкивающейся крышкой обычно вопросов не возникает, зачастую возникают трудности при установке крышки на прежнее место.

Как снять крышку, закрепленную с помощью резьбы

В дорогих и водонепроницаемых часах, как правило, крышка крепится с помощью резьбы, нарезанной на ребре крышки или стопорном кольце.

На фотографии вы видите часы, у которых крышка крепится с помощью резьбы, нарезанной на ее ребре.

А на этой фотографии крышка прижата стопорным кольцом с внешней резьбой. Резьбовые способы позволяют плотно прижать крышку через уплотнительную прокладку к корпусу, и тем самым надежно защитить их механизм от попадания пыли и влаги.

В дополнение такая крышка легче снимается и устанавливается, особенно если есть специальный ключ, например, как на этой фотографии. Вращением гайки с насечкой расстояние между штифтами ключа можно изменять для отвинчивания крышек и стопорных колец разных диаметров.

Как открутить крышку с помощью подручных средств

Не у каждого домашнего мастера есть под рукой специальный ключ для откручивания крышек, и если часы встали из-за севшей батарейки, то заказывать и ждать, когда придет ключ не всегда приемлемо. Да и тратить деньги, если можно обойтись подручными средствами, нерационально.

Наиболее распространенным инструментом, который применяют домашние мастера является штангенциркуль с заправленными губками. Достаточно развести губки на ширину пазов в крышке, зафиксировать это положение винтом, и штангенциркуль готов к работе. Концы его губок вставляются в пазы крышки, и с прижимом проворачивают ее против часовой стрелки. Главное – стронуть крышку с места, а дальше она легко отвернется.

Если в наличии нет штангенциркуля, то можно воспользоваться любым пинцетом, придав с помощью наждачной колонки лапкам форму, соответствующую профилю пазов на крышке. Если рукой трудно провернуть пинцет, то можно у поверхности крышки вставить отвертку между лапками пинцета и таким способом, как рычагом, отвинтить крышку.

Еще будет проще и удобнее пинцетом отвинчивать крышку, если придать форму концам его лапок, как на фотографии. Ширину развода лапок пинцета можно зафиксировать, вложив между ними, например, кусок фанерки требуемой толщины и закрепив его изолентой или скотчем. Такая доработка не испортит пинцет, и можно будет дальше использовать его по назначению.

Отвинчивать крышку с часов гораздо проще, если они зафиксированы. Закрепить часы можно в тисках, зажав за ушки. Для исключения царапин необходимо губки тисков покрыть кожей или другим мягким материалом. Зажимать нужно не сильно, лишь бы часы держались, иначе можно деформировать ушки.

Всего просмотров: 44530

Выше видеоролик, демонстрирующий откручивание крышки с кварцевых наручных часов с помощью пинцета.

Как легко проверить батарейку мультиметром (тестером)

1. Включаем мультиметр, выставив его на значение «Постоянный ток – Амперы». Рекомендуемые порты и значения:

• порт для щупа №1 – COM;
• порт для щупа №2 – 10ADC;
• ручка в положении DAC (или DCA) – максимальное проверочное значение ампер – 10 А (не должно быть ниже 6 Ампер).

Положение «Вольты» для определения тока не используется!

2. Подсоединяем щупы мультиметра к контактам батарейки согласно соотношения:

• плюс к плюсу;
• минус к минусу.

Не бойтесь перепутать полярность

В этом случае значение лишь будет с отрицательным знаком «минус» в начале, но для определения числового показателя это не важно

Важно: при выполнении замеров старайтесь не передерживать цепь в замкнутом состоянии, т.к. это может испортить даже новые элементы питания.. Замер должен производиться 0,5 — 1 секунду

Максимум 2 секунды, только чтобы вы смогли увидеть полученные значения ампеража

Замер должен производиться 0,5 — 1 секунду. Максимум 2 секунды, только чтобы вы смогли увидеть полученные значения ампеража.

3. По результатам, высветившимся на экране прибора, определяем нынешний ампераж батарейки, который может колебаться от 0 до 6 ампер (новые батарейки АА Duracell либо Energizer могут показать максимум).

Слишком долго удерживать цепь в замкнутом состоянии не рекомендуется.

Определив числовое значение ампер, электрическую цепь необходимо разомкнуть во избежание порчи элемента питания.

4. Далее делаем вывод о пригодности батарейки для дальнейшей эксплуатации.

Если для маломощного пульта хватит и 1 ампера, то для фотоаппарата понадобится уже 4-6 ампер.

Убедиться, что батарейка справится с нагрузкой, будет проще, если вставить батарейку в необходимый электроприбор.

Чем ниже показать ампеража, тем выше разряд батарейки!

Батарейки, ампераж которых не достигает 1-й единицы, лучше отложить в сторону или использовать в очень маломощных электроприборах вроде настенных часов, простого карманного радио или пульта дистанционного управления.

https://youtube.com/watch?v=XJmU6IP-IG8

Для информации напоминаем также номинальные значения вольтажа/напряжения (не путать с амперажем, который мы мерили выше!), указываемого на большей части элементов питания класса АА или ААА:

• напряжение новой одноразовой (гальванической) батарейки – 1,5 Вольт.
• напряжение аккумуляторной батарейки – 1,2 Вольта.

Таким образом, легко проверить батарейку мультиметром (тестером) совсем не сложно даже для неподготовленного человека, ничего не смыслящего в электронике и технике.

P.S.

Подчеркнем, что мультиметром мы меряем АМПЕРЫ, а НЕ вольты.

А вот на этикетке батареек указываются именно вольты, потому значения ампеража мы не можем сопоставлять с информацией на упаковке. Это разные вещи.

Измерением силы тока

Некоторые батареи, особенно солевые, по истечению срока годности могут значительно потерять заряд. Иногда это происходит из-за неправильного хранения, причиной чему вид и устройство батареек. Перед покупкой желательно провести проверку, использовав метод измерения силы тока, который позволяет определить пригодность батареек.

Как измерить силу тока батареи, при помощи мультиметра:

• Устройство устанавливают на режим постоянного тока и далее на максимальный придел измерений.
• К новой составляющей питания необходимо подсоединить контакты устройства, продержать с постоянным напряжением 1-2 секунды.
• Проанализировать результат.

Нормальные показатели прибора – 4-6 Ампер. Такой элемент подзарядки можно применять в любом приборе. При величине тока 3-3,9 Ампер батарея подойдет для портативных устройств. Учтите, что эксплуатационный ресурс батареи снижен. Показатели в 1,3-2,9 Ампер показывают, что такой элемент питания можно применять лишь в приборах, требующих незначительной подзарядки. Источники питания с показателем силы тока менее 1,1 Ампер использовать не желательно, так как они ухудшают качество работы даже устройств с низким электропотреблением.

Похожие записи:

Виды батареек по размерам и химическому составу: шпаргалка chip Все о светодиодной подсветке для кухни под шкафчиками Может ли проводиться замена одноклавишного или двухклавишного выключателя света в квартире: советы электриков Интернет розетка Как измерить частоту переменного тока мультиметром Теплоэнергетика россии
