Как проверить аккумулятор автомобиля на работоспособность

Содержание

Советы по подключению и применению мультиметра

Аналоговый

Первые экземпляры этой разновидности тестеров появились еще в начале XX века. На сегодняшний день большинство рядовых пользователей и специалистов предпочитают цифровые измерители аналоговым из-за ряда недостатков последнего. Проверить амперы мультиметром данного типа можно только отчасти, так как на многих моделях отсутствуют измерители переменного тока. Помимо этого, стрелочные тестеры не выдают уточненные данные.

Читать также: Сокращения в электрических схемах

Им можно измерить следующие характеристики:

сила постоянного тока до 250 мА (миллиампер);
постоянное и переменное напряжение до 300 В (вольт);
сила сопротивления до 2,5 МОм (мега ом)

Измерить правильно силу электрического тока мультиметром будет нетрудно с настроенным инструментом. Для начала подготовьте прибор. Прокручиваем селектор в сектор А, и выбираем нужный диапазон. В комплекте идут два кабеля, которые вставляются в соответствующие гнёзда на тестере. Далее начинаем непосредственно процедуру замера. Дотронувшись щупами к плюсовым и минусовым точкам проверяемого устройства, следим за отклонением стрелки на циферблате, и считываем значение. Вся процедура занимает не более 5 минут.

Цифровой

Мультиметры данного типа пришли на смену аналоговым, и главным преимуществом перед последним является высокая точность исходящих данных. Как и в предыдущем случае, перед проведением проверок подготовьте мультиметр. Подключаем кабель в разъём с маркировкой ADC. Тестер для определения силы тока подсоединяется в разрыв электрической цепи.

Необходимо разрезать провод в двух местах и зачистить оба конца. После чего подключаем их к щупам

Важно помнить, чтобы они не соприкасались между собой. Затем, цепь можно включить и приступить к замерам

К преимуществам цифровых мультиметров также можно отнести автоматизацию многих процессов. Так, некоторые модели самостоятельно способны устанавливать нужный диапазон, и высветит соответствующее уведомление на экране. На дорогих моделях отсутствуют переключатели между переменным и постоянным током. Опять же, оно автоматически определяет характер проводимого потока электричества. В широкий функционал также входит термометр, измерители освещенности и частоты.

Проверка плотности электролита

Для проверки плотности электролита аккумуляторного нам понадобится прибор — ареометр, стоит он не дорого.

Приобрести его можно как в магазине автозапчастей, так и в любом другом автомобильном магазине. Он состоит из стеклянной трубочки с грушей, внутри нее имеется поплавок, с его помощью и происходит измерение плотности жидкости.

Мы настоятельно рекомендуем производить измерение плотности при комнатной температуре. Делать это следует по причине того, что в гаражных условиях пыль и грязь, а ее попадание внутрь АКБ не допустимо.

Первым делом следует открутить все пробки с аккумулятора, а затем сдавить грушу и погрузить трубку в ячейку. Далее грушу нужно отпустить и извлечь измерительный прибор из ячейки.

До конца ячейки ареометр при заборе электролита погружать не стоит, так как на дне могут быть осадки.

Для того чтобы узнать плотность электролита нужно добиться положения, при котором поплавок не касается стенок трубки, и завершении запомните показания.

Если показания сильно различаются, то необходимо добиться лучшей плотности. Если показания плотности выше рекомендуемой плотности, то необходимо немного добавить дистиллированной воды.

При меньшей плотности лучше полностью откачать из ячейки электролит и залить новый, сделать это также можно с помощью ареометра.

Проверка корпуса

Теперь пришло время проверить физическое состояние корпуса. Поврежденный корпус аккумулятора может не только помешать его работе, но и привести к полному выходу из строя детали. Для диагностики необходимо извлечь батарею из автомобиля.

Отсоедините клеммы от аккумуляторной батареи (сначала минусовую). Открутите крепежные элементы (при необходимости), чтобы вытащить аккумулятор.
Убедитесь в работоспособности крепежного механизма. Если крепёж пришёл в негодность, замените его. Это предотвратит вибрацию батареи и возможность её повреждения во время движения авто.
Поместите АКБ на ровную поверхность. Внимательно осмотрите её корпус на предмет возможного повреждения. Проверьте наличие выпуклостей, трещин или повреждённых выводов.
Перезаряд или короткое замыкание может привести к вздутию батареи. Поэтому, если вы обнаружите признаки вздутия, необходимо проверить систему зарядки.
Проверьте провода от аккумулятора. При обнаружении трещин или признаков износа их надо заменить.

Проверка внутреннего сопротивления

При проверке АКБ на исправность с применением мультиметра нужно измерить внутреннее сопротивление. Для этого проводится подключение нагрузки, которой может стать лампочка 12 В. Инструкция проверки внутреннего сопротивления выглядит следующим образом:

Лампочка подключается к источнику тока. Для этого следует отключить батарею от сети автомобиля.
После нескольких секунд нагрузки проверяется напряжение на клеммах аккумулятора. Для этого также применяется вольтметр.
Лампочка отключается и напряжение замеряется повторно. Как правило, полученные показания несколько отличаются.

При частой зарядке АКБ при использовании специального зарядного устройства проверка напряжения проводится часто. Только на основании полученных показаний с уверенностью можно сказать, был ли полностью заряжен аккумулятор.

https://youtube.com/watch?v=EypAvhphx0g

Как проверить аккумулятор нагрузочной вилкой?

Это самый точный метод, позволяющий определить степень заряда и способность аккумулятора работать при полной нагрузке. Его используют профессиональные автоэлектрики в сервисных центрах.

Нагрузочная вилка — прибор, объединяющий вольтметр и нагрузочное сопротивление. Продвинутые версии устройства оснащены еще и амперметром, который позволяет оценить ток нагрузки. Вилка работает в двух режимах:

измерение напряжения батареи;
имитация работы стартера.

Перед началом проверки следует включить режим вольтметра на нагрузочной вилке и подключить ее к аккумулятору. Если прибор показывает менее 12,7 вольта, АКБ нужно зарядить.

Показания вольтметра под нагрузкой	>10,2 В	9,6 В	9,0 В	8,4 В	<7,8 В
Процент заряда	100%	75%	50%	25%	0%

Проверять нагрузочной вилкой можно лишь полностью заряженную батарею!

Кроме напряжения, в обслуживаемом аккумуляторе необходимо проверить электролит. Он должен иметь уровень на 10-15 мм ниже заливного отверстия и плотность 1,27 г/см3 при 25 градусах Цельсия. В северных регионах плотность электролита может быть увеличена до 1,29 г/см3.

Для проверки используется специальный прибор — ареометр. Это стеклянная емкость с поплавком внутри. На поплавке обозначена шкала, по которой можно определить плотность жидкости, в которую он погружен.

Перед измерением плотности электролита необходимо проверить уровень и, при необходимости, долить в банки дистиллированную воду. После доливки АКБ нужно зарядить.

Диагностика выполняется следующим образом:

подключить нагрузочную вилку;
включить нагрузочное сопротивление на 5 секунд;
переключить вилку в режим вольтметра.

Напряжение на контактах аккумулятора на пятой секунде работы нагрузочного сопротивления говорит об уровне работоспособности батарей.

Частое применение нагрузочной вилки ускоряет износ аккумулятора. Поэтому при регулярной проверке лучше пользоваться мультиметром или индикатором.

Тестирование с измерением силы тока

Как показывает практика, этот метод, именуемый контрольным разрядом, даёт наилучшие результаты. Время процедуры зависит от мощности нагрузки. Например, если получается ток в 0,1 А, понадобится не менее 8 ч. Можно увеличить нагрузку, тогда время сократится. Но точность измерений понизится из-за влияния внутреннего сопротивления. Алгоритм действий:

Как и в предыдущем случае, АКБ должна иметь стандартную плотность и быть полностью заряженной.
Поставьте прибор в режим измерения силы тока с пределом в 10 А.
Последовательно (в разрыв любого провода) подключите автомобильную лампу на 24 Вт. При этом плюсовой или минусовой щуп прибора должен касаться аккумулятора.
На несколько секунд подключите лампочку к АКБ и засеките величину потребляемого тока.
Отсоедините мультиметр и подключите нагрузку к батарее напрямую, запомнив время начала работы.
Время от времени проверяйте тестером напряжение на клеммах: когда оно достигнет 10,8 В, процедуру прекратите.

Теперь потребуется вспомнить закон Ома. Если лампа имеет мощность Р = 24 Вт, сила тока равна W/U, т. е. 24/12 = 2 А. Вычисляется сопротивление: R = U/I. В этом случае оно равно 12,6/2 = 6 Ом. Когда напряжение снизится до 10,8 В, снова производим вычисления: I = U/R, т. е. 10,8/6 = 1,8 А. Если сложить эти 2 значения тока, разделить пополам, получим среднее: 1,9 А. Чтобы рассчитать ёмкость, нужно эту величину умножить на время, прошедшее до полного разряда (достижения 10,8 В). Например, процесс длился 30 ч. Получим: 1,9х30 = 57 А/ч. Это и есть искомая ёмкость.

Использование гидрометра для проверки аккумуляторной жидкости

Снимите крышки с верхней части аккумулятора.
Погрузите наконечник ареометра в первую ячейку батареи и выжмите колбу ареометра.
Отпустите лампочку, чтобы электролит попал в иглу ареометра.
Прочтите удельный вес электролита, как указано в инструкции на упаковке инструмента.
Запишите ваши значени и выполните тот же тест на остальных клетках.
Сравните свои результаты с результатами инструкций производителя инструмента.

В основном, если ваши показания падают между 1.265 и 1.299, ваша батарея заряжена. Когда ваши показания упадут ниже 1,265, ваша батарея будет недостаточно заряжена. В большинстве случаев медленный или быстрый заряд поможет восстановить заряд и улучшить химическую реакцию в батарее. Тем не менее, разница между 25 и 50 баллами или более (точка равна 0,001), между любыми вашими показаниями указывает, что батарея является сульфатированной, и вам необходимо заменить ее.

Определение заряда и емкости

При рассмотрении того, как проверить аккумулятор автомобиля на работоспособность, следует учитывать, что наиболее важными показателями считаются напряжение и емкость. Рекомендуется проводить замеры только после прохождения не менее 5 часов с момента последнего применения батареи, за счет чего существенно повышается точность полученных результатов. Не стоит забывать о том, что температура окружающей среды не оказывает влияния на показатели выдаваемого тока.

Полученные результаты могут говорить о следующем:

Большинство используемых моделей АКБ должны выдавать напряжение 12,8 В при полном заряде. В некоторых случаях этот показатель намного выше, что говорит о неисправности устройства.
При значении напряжения менее 12,6 В уровень заряда составляет 75% от полной емкости. В подобном случае АКБ может работать стабильно, а вырабатываемого тока достаточно для старта мотора даже при низкой температуре окружающей среды.
Показатель 12,2 В указывает на то, что аккумулятор имеет только половину зарядки. В этом случае нужно проводить немедленную зарядку.
Напряжение 12 В является критическим показателем, который указывает на зарядку менее 25%. Вырабатываемого тока в этом случае недостаточно даже для старта двигателя при положительной температуре. Однако в этом случае зарядка от генератора может восстановить работоспособность аккумулятора.

https://youtube.com/watch?v=_bet7le2Bps

При напряжении менее 12 В АКБ имеет критический показатель зарядки. При получении этого результата нужно провести зарядку от специального устройства.

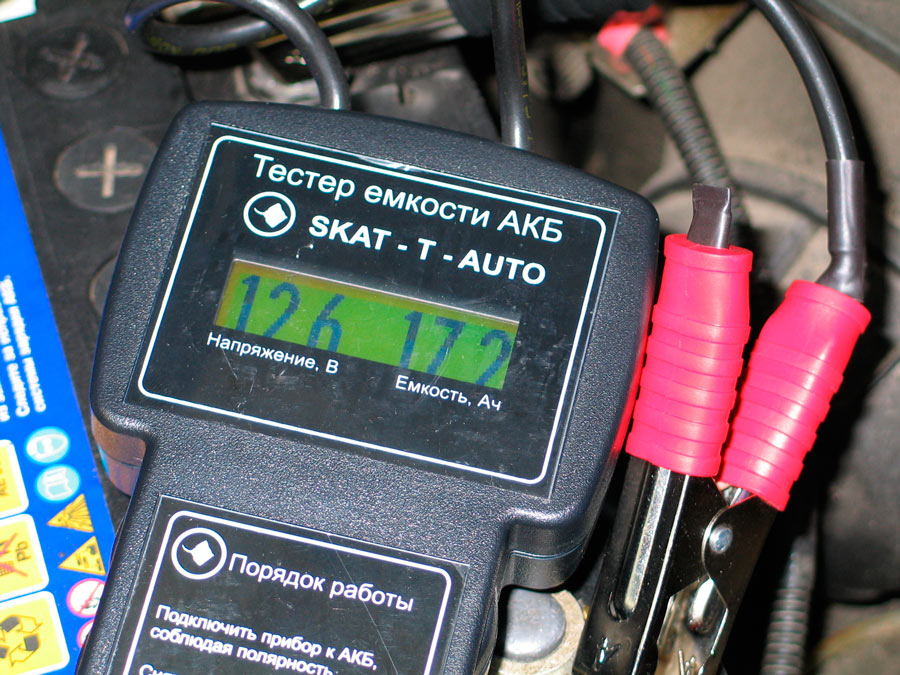

Другим важным показателем является значение емкости. Рассматривая то, как мультиметром измерить емкость аккумулятора, следует указать следующие моменты:

Проводится зарядка АКБ до максимального значения.
Измерение емкости проводится исключительно при подаче нагрузки. Для этого необходимо соединение нескольких автомобильных фар в одну цепь. Можно использовать и другие источники нагрузки.
Тусклое свечение при напряжении 12,4 В указывает на то, что АКБ в зимний период не сможет подать ток, необходимый для пуска двигателя. При этом восполнить значение емкости невозможно.

Если при нагрузке значение напряжения составляет 12 В, то следует провести замену аккумулятора. Слишком низкая емкость даже при правильной работе генератора приведет к перебоям в работе электроники.

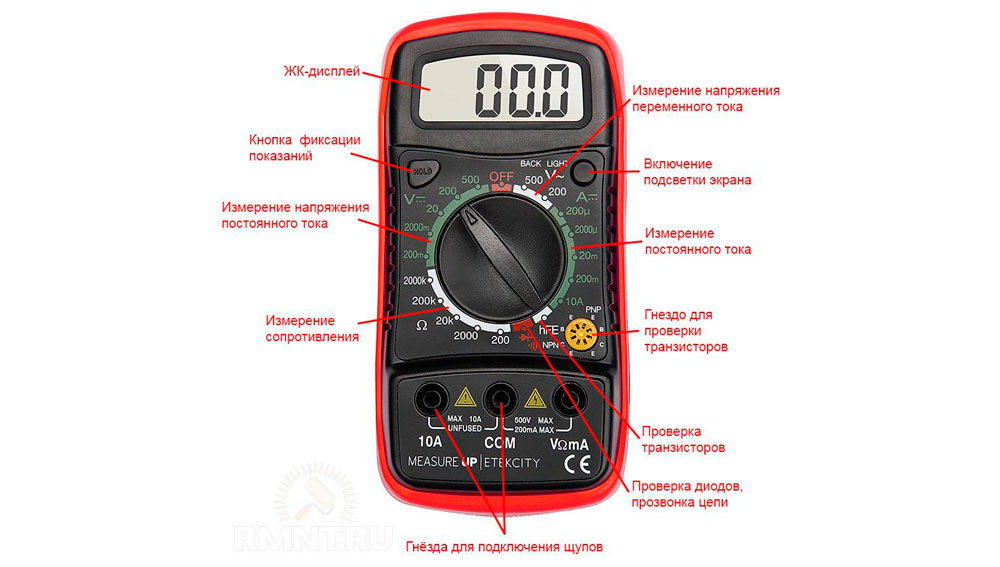

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
ACV — измерение переменного U
DCV — измерение постоянного U
DCA — измерение постоянного тока
Ω — замер сопротивления
hFE — замер характеристик транзисторов
значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа

Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Мультиметр в помощь

Теперь к вопросу о том, как проверять аккумулятор автомобиль на предмет работоспособности. Здесь на помощь приходит универсальный прибор. Это мультиметр.

С помощью простейших моделей можно проверить:

показатели напряжения;
ёмкость;
заряд;
возможные утечки тока.

Он даст возможность понять, рабочий этот аккумулятор или нет. Причём проверить это довольно легко.

Проблема в том, что не всегда проверка работоспособности эксплуатируемого аккумулятора под капотом автомобиля проводится вовремя. Водители не реагируют до тех пор, пока не проявляются действительно серьёзные признаки. Визуально неисправность может никак не проявляться. Хотя реальный ресурс уже почти на нуле.

Самое правильное решение — это включение аккумуляторной батареи в список стандартно проверяемых параметров. Это уровень масла, количество омывающей и охлаждающей жидкости, а также давление в шинах, на которых ездит машина.

Нужно понять, как мультиметр помогает в проверке работоспособности.

Замеры напряжения

Проверка напряжения с использованием мультиметра даёт наглядное представление о текущем состоянии батареи. Поэтому провести такой тест будет полезно. Плюс он простой в реализации.

Неудивительно, ведь напряжение — ключевая характеристика для любой аккумуляторной автомобильной батареи.

Провести диагностику можно по такому алгоритму действий:

Сначала делаются замеры без воздействия нагрузки. Для этого лучше снять с АКБ клеммы и извлечь устройство из подкапотного пространства. При этом убедитесь, что аккумулятор заряжен, корпус чистый. Если вы заряжали батарею, то после завершения процедуры нужно подождать 3 часа.
Вооружитесь мультиметром. Переведите его в режим проверки напряжения. Порог измерения должен быть 20 В. Теперь щупы измерительного прибора подключите к клеммам аккумулятора. Сначала подключается минус, а затем идёт соединение с плюсом

Важно не перепутать полярность.

При исправном состоянии аккумулятора на дисплее прибора должны отображаться цифры в диапазоне от 12,4 до 12,9 В.
Теперь проведите такую же диагностику, но уже с нагрузкой. Для этого запускается двигатель

АКБ остаётся на своём месте. К подключенной батареи подводятся щупы мультиметра. Нормой считаются показатели от 13,4 до 14 В.

Если прибор показывает больше или меньше стандартных напряжений под нагрузкой и без, тогда имеются проблемы. Причём при высоких параметрах искать их нужно со стороны регулятора напряжения, либо генератора.

Заниженные характеристики требуют разбираться с самим аккумулятором. Проблема в нём.

Параметры заряда и ёмкости

Мультиметр также помогает проверять заряд и ёмкость аккумуляторных батарей.

Чтобы получить максимально точные сведения, после снятия АКБ с машины или отключения от зарядного устройства нужно выждать 5-6 часов.

Параметры заряда отражают текущие характеристики ёмкости аккумуляторной батареи:

если на дисплее мультиметра показано, что батарея заряжена до 12,7-12,8 В, то это 100% заряда, а также полная ёмкость;
при 12,4-12,6 В ёмкость снизилась до 75% от номинальной;
заряд в 12,2 В говорит, что от ёмкости осталось всего 50%;
если это 12 В и меньше, тогда параметры ёмкости составляют не более 25%.

Когда заряд падает ниже отметки 12В, это указывает на сильный разряд. Уже при 10,5 В батарея считается глубоко разряженной. Ошибочно считать, что глубокий разряд — это приближающиеся к 0 В значения.

Практика показывает, что при падении заряда меньше 10,5 В, восстановить АКБ бывает сложно. Не всегда это получается.

Проверка утечки тока

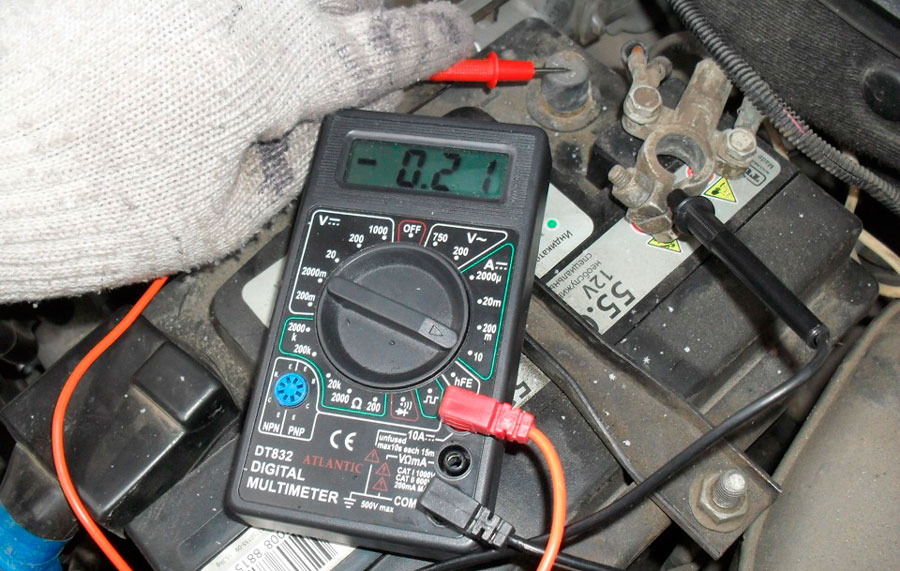

Ещё с помощью мультиметра проверяют ток утечки. В этом случае нужно переключить прибор в режим измерения силы тока, то есть сделать из него амперметр.

Только помните, что небольшая утечка является нормой для любого современного автомобильного аккумулятора. При этом значения не должны превышать 10-80 мА.

Чтобы выполнить проверку, необходимо:

отключить зажигание, извлечь ключ из замка, закрыть двери, но оставить открытым окно;
выключить всех потребителей;
переключить прибор в режим амперметра;
снять минусовую клемму;
плюсовой щуп подключить к АКБ, а минусовой к снятому проводу.

Теперь смотрите на дисплей измерительного прибора. Если цифры превышают допустимые значения, тогда есть избыточная утечка.

Определить источник проблем довольно легко. Можно просто поочерёдно извлекать предохранители и клеммы и следить, как меняются значения на табло. Если в какой-то момент цифры вернулись в норму, то причина в системе или устройстве, которые сидят на снятом предохранителе.

https://youtube.com/watch?v=mfl7aKUOKH8

Индикатор заряда

Самый простой способ регулярно следить за состоянием аккумулятора и его работоспособностью поможет индикатор заряда. Он имеется на многих моделях и действительно упрощает контроль за состоянием батареи. Достаточно открыть капот и бросить взгляд на АКБ.

Проверка состояния аккумулятора с индикатором заряда

Смотря в глазок индикатора, мы видим шарик, который в зависимости от плотности и количества электролита всплывает или тонет.

Работает индикатор на автомобильном аккумуляторе следующим образом. Когда АКБ заряжен, то шарик поднимается из-за высокой плотности электролита. Когда плотность снижается при разряженной батарее, шарик тонет. Когда электролита мало мы видим его поверхность или низ индикатора.

Измерение остаточного напряжения

Для
проверки батарейки прибором нам понадобится обычный китайский мультиметр. С его
помощью нужно будет замерить напряжение на полюсах (+ и -).

Обратите
внимание – на панели мультиметра есть две шкалы:

постоянное напряжение – DCV

переменное напряжение — ACV

Нам
понадобится “постоянка”. Устанавливаете переключатель в положение 20V.

Два
щупа вставляете в следующие разъемы:

черный – в COM (общий)

красный – в VΩmA

Находите
на батарейке плюсовой и минусовой контакт и прикладываете черный щуп к минусу,
а красный к плюсу.

По большому счету полярность при таких замерах существенной роли не играет.

Если
перепутаете плюс и минус, то на экране просто высветятся показания с
отрицательными значениями (перед цифрой будет стоять значок “минус”).

Номинальное
напряжение батарейки обычно указывается на ее корпусе.

Значения,
которые покажет мультиметр должны соответствовать этим данным, либо быть чуть
больше.

Например,
алкалиновая (щелочная) батарейка типоразмера АА (пальчиковая), имеет
номинальное напряжение 1,5 вольт. На исправном и заряженном элементе мультиметр
должен показать 1,5 – 1,6V.

Если
батарея будет немного разряжена, то и значения будут чуть меньше чем 1,5В.

Здесь
действует следующее правило:

когда мультиметр показывает напряжение 1,35V и выше – элемент питания считается еще более-менее рабочим

Если
значение меньше – от 1,2 до 1,35V, не стоит его сразу выбрасывать в
мусорку. Батарейки вполне сгодятся для маломощных устройств:

калькулятор или электронные часы

компьютерная мышка

пульт дистанционного управления

Можете
тут же вставить их в пульт и проверить работоспособность, направив глазок в
камеру смартфона. На экране телефона должен быть виден инфракрасный сигнал.

Правда
современные смартфоны сплошь и рядом оснащены инфракрасным фильтром, плюс
многие TV уже управляются по Wi-Fi без всякого ИФ сигнала,
поэтому подобный фокус работает не всегда.

Ошибка!
Только не вставляйте два элемента питания (один хорошо заряженный, другой плохо) в одно устройство.

У
них будут разные токи отдачи и в дальнейшем произойдет окисление контактов.

При
напряжении менее 1,2V батарея считается прилично севшей. При 0,9V полностью разряженной.

Ее следует выкинуть или утилизировать (что в наших реалиях одно и то же).

Обратите
внимание, если у вас аккумуляторные устройства и они при подобной проверке дают
околонулевые значения, это однозначно говорит о том, что АКБ хлам и подлежит
утилизации. Ошибка!
Не думайте, что поставив на подзарядку вы реанимируете такую батарею и сделаете ее снова работоспособной.

Ошибка!
Не думайте, что поставив на подзарядку вы реанимируете такую батарею и сделаете ее снова работоспособной.

Измерение под нагрузкой

Самым
правильным способом является замер параметров под нагрузкой. Так называемый
нагрузочный тест.

Раньше,
когда еще не были распространены цифровые мультиметры, а использовались по
большей части стрелочные (типа Э4304), у них у всех был специальный режим для
проверки батареек 1,5В.

Ориентироваться
нужно было по самой верхней шкале. Если при замыкании щупов стрелка прибора
отклонялась максимально вправо – батарейка считалась исправной (держала
нагрузку без особого падения напряжения).

На
современных устройствах редко, но все же можно встретить подобный режим. Вот
например, моделька от ProSkit.

На
ней можно проверить как батарейки 1,5В, так и крону на 9В.

Есть
такая функция и на некоторых электронных девайсах (тип DT830E).

Также
продаются специальные тестеры нагрузочники. Как для пальчиковых элементов, так
и для плоских таблеток.

Хорошо
заряженный элемент 1,5V на мультиметре с функцией
нагрузочника будет давать ток в 4мА, а новая крона на 9V – 25мА.

Такой
тестер работает только с щелочными элементами, на литий-ионных АКБ его
использовать не получится.

Соблюдайте технику безопасности

То, что откручивать горячий аккумулятор голыми руками не стоит, понимают почти все. А вот о том, что аккумулятор содержит в себе яды, знают не все. АКБ содержит отравляющие вещества: серную кислоту, свинец, мышьяк, водород. О них найти информацию несложно.

Ниже советы, которые мы настоятельно рекомендуем соблюдать при работе с аккумулятором:

производить манипуляции с АКБ надо в проветриваемом нежилом помещении;
температура окружающей среды, где вы работаете с батареей, должна быть не ниже +10 °C (если аккумулятор с мороза, то сначала ему надо дать отогреться);
работайте только в перчатках из резины и защитных очках, кожа должна быть закрыта одеждой (на подобные рекомендации водители часто не обращают внимания, чем подвергают себя риску, например, получить химический ожог);
нельзя вливать воду в кислоту, можно только наоборот (иначе будет сильная реакция с выделением тепла, что может привести к неприятностям);
нельзя курить, зажигать что-либо, использовать приборы, дающие искру (в аккумуляторе продуцируются газы, которые могут воспламениться);
этот совет связан с предыдущим: обязательно дайте улетучиться газам перед зарядкой АКБ, чтобы минимизировать возможные риски;
после работы с аккумуляторами обязательно вымойте руки мылом и теплой водой.

Проверка аккумулятора мультиметром: что можно выяснить

В первую очередь следует четко разделить аккумуляторы – устройства с возможностью подзарядки – и батареи (батарейки), который считаются «одноразовыми». Оба варианта работают с постоянным током, поэтому при замерах следует переводить положение регулятора прибора в диапазон работы с постоянным током. Он маркируется, в зависимости от модели, DCV или V-.

Как измерить заряд батарейки

Если возникла необходимость проверки новой или бывшей в употреблении батарейки, можно использовать такие варианты выяснения уровня заряда:

без нагрузки;
под нагрузкой;
с помощью замера силы тока.

Как проверить батарейку мультиметром? Для этого необходимо:

перевести регулятор в нужное для замера постоянного тока положение;
выбрать предел измерения, больше предполагаемого на 5…10% (минимум). Так, для пальчиковой батарейки это составит 20 В;
установить контакт щупов с полюсами (выходами) батарейки и снять показания.

Важно: щупы прикладываются к одноименным контактам – плюс к плюсу, минус к минусу. Если прибор имеет автоматическое определение полярности, данный пункт не важен. На экране высветится правильное значение с отрицательным знаком.

На экране высветится правильное значение с отрицательным знаком.

Считается допустимой эксплуатации батарейки, заряд которой составляет не меньше 80% от номинального. При этом падение заряда на 10% – повод использовать батарейку в малотребовательных приборах, с низким потреблением энергии. Падение заряда на 20% и более – повод для ее утилизации.

Под нагрузкой батарейки проверяются обычно с помощью обычной лампочки или светового диода. Нагрузку подключают к устройству параллельно, после чего замыкают контакты щупами и выжидают 30…40 секунд. После этого снимают показатель и сортируют батарейки по степени пригодности.

С помощью измерения силы тока проверяют новые изделия. Для этого регулятор мультиметра устанавливают в положение проверки тока (маркировка A-) на максимум. Замыкая щупы на контактах батарейки, выдерживают 1…2 секунды после прекращения роста показателя и убирают щупы. После этого оценивается сила тока. В норме оно должно составлять 4…6 А для новой батарейки, при токе 3…3,9 А лучше использовать ее в менее энергоемких приборах. При показателе меньше 3 А допустима установка элемента в устройства дистанционного управления (пульты) и другие маломощные приборы.

Более детально процесс проверки батарейки показан на видео.

https://youtube.com/watch?v=XJmU6IP-IG8

Как проверить аккумулятор мультиметром

Если речь идет не об автомобильном аккумуляторе, а об обычном устройстве с возможностью подзарядки для использования в бытовых приборах, то принцип проверки тот же, что и для одноразовых батареек. При этом следует учитывать, что есть и определенные нюансы:

проверить заряд аккумулятора мультиметром следует под нагрузкой, в качестве ее можно использовать нагрузочный резистор или лампочку;
для проверки следует использовать силу тока, а не напряжение. Для работоспособного элемента с напряжением 1,2 В ток составляет 0,5…17 А. Положение регулятора устанавливают на максимум, как и для батареек, но замыкание контактов выполняется на 1…2 секунды. Удержание контактов на более длительный срок плохо влияет на работу аккумулятора.

Важно помнить: в отличие от батареек, номинальное напряжение «пальчиковых» аккумуляторов составляет 1,2 В, а не 1,5 В.

Напряжение и новый аккумулятор

В бытность признаком качественного осмотра новой батареи было измерение плотности электролита. Да и сам вид внутренностей коробка много о чем говорил. Так изделие рекомендовали к покупке, если:

Плотность электролитической жидкости при +25°C составляла 1,26-1,27 г/см3.
Уровень электролита был на 15-20 мм выше края пластин.

Полезность этих сведений сложно недооценить. Низкая плотность и нормальное напряжение в покое укажут на то, что аккумулятор накануне либо быстро заряжали, либо недозарядили. Разумеется, такой экземплярчик лучше обойти стороной. То же самое рекомендовали делать, если внутри наблюдались открытые участки пластин, что в свою очередь свидетельствует о крупной засульфатированности оголенных локаций. А значит – емкость такого изделия заведомо меньше указанной на упаковке.
К сожалению, необслуживаемой конструкцией не предусмотрен доступ к банкам – все запаяно наглухо. Учитывая, что необслуживаемые батареи уже практически вытеснили классику с «крышечками», то разговоры о плотности электролита малоуместны. Судить о работоспособности аккумулятора остается только по напряжению. Измерять его можно по-разному: как мультиметром, так и нагрузочной вилкой.

Вольтаж без нагрузки

Напряжение нормально разомкнутой цепи, измеренное без нагрузки, расскажет о том, достаточно ли заряжена батарея. Так, если мультиметр показывает менее 12,6 В при +20…+25°C, то изделие лучше отставить. Хорошо, когда у нового источника питания ровно 12,7 В.

Хорошо, но не идеально. Да, вольты взаимосвязаны с плотностью электролита, но измерение вольтажа без нагрузки неравноценно замерам плотности. Вот наглядный пример: аккумулятор слегка подзарядили и вновь выставили на продажу – напряжение 12,7 В, а плотность вне кондиции.

Напряжение под нагрузкой

Итак, разность потенциалов на выводах, измеренная без нагрузки, не дает исчерпывающей информации о том, в каком состоянии находится батарея. Неплохо бы подключить нагрузочку и посмотреть, как будет вести себя изделие. Мы же косвенно судим о положении дел с накопителем электроэнергии при прокручивании стартером, по свету фар и силе подсветки приборной панели, при работе аудиосистемы…

В границах магазина в роли сопротивления может выступить нагрузочная вилка. Это электротехнический прибор с высоким сопротивлением и вольтметром на борту. Подключая его к полюсам, наблюдаем, до какой величины просаживается напряжение.
Спешу предупредить, что прибор этот обманчив:

Вилка вилке рознь. Эти устройства могут иметь различный ампераж: например, у одного – 200А, у другого – 100 А. Любой технически подкованный человек ответит вам, что при таком раскладе и напряжение под нагрузкой будет разное.
Аккумулятор аккумулятору рознь. Емкость прямым образом влияет на токоотдачу: АКБ на 60Ач покажет вольтаж отличный от оппонента на 70Ач при прочих равных.
Температура. С похолоданием замедляются химические реакции, стало быть и оценка должна корректироваться.

По поводу измерения напряжения под нагрузкой могу сказать лишь одно. Если вам предоставят таблицу, отображающую зависимость между напряжением и емкостью при известном числе амперов и температуре, то прибору можно смело верить. Подобную зависимость я встречал только для АКБ 55Ah. Так она считается годной, если при разрядном токе 100 А на 5-7 секунде будет не менее 10,5 В.

В заключение

Итак, мы выяснили, как проверить заряд аккумулятора автомобиля. Один из самых простых способов – это мультиметр. Что касается ареометра, это уже профилактическая мера. Да, таким прибором можно измерить «остаток жизни» АКБ. Но, в большей части, он является диагностическим прибором (равносильно, как и нагрузочная вилка). Поэтому каждый аппарат хорош по-своему.

Аккумулятор выполняет важную роль в автомобиле. При повороте ключа зажигания он посылает ток на стартер. С его помощью происходит запуск двигателя. Если он разряжен завести машину не получится.

Поэтому, чтобы не возникли проблемы с запуском, особенно это важно в зимний период, необходимо периодически следить за емокстью аккумуляторной батареи. Т.к

с наступлением зимы многие автовладельцы сталкиваются с этим. Связано это с тем, что отрицательная температура оказывает плохое влияние на электролит. О том, как проверить заряд аккумулятора автомобиля в домашних условиях рассмотрим ниже.

Как можно самостоятельно проверить работоспособность аккумулятора
