Предохранители для электрощита дома. какие лучше выбрать?

Содержание

Номиналы предохранителей ориентировочные

Номинал предохранителя на микроволновке порядка 12 А (2 Квт) Номинал предохранителя в блоке питания компьютера 400 Вт – 2,5 А, 600 Вт-4, 800 Вт – 5 А.

В целом примерно рассчитать предохранитель можно по мощности потребляемого устройства. То есть мощность делим на напряжение и получаем ток. Именно этот ток с небольшим запасом и станет номиналом нашего предохранителя. Надо понимать, что даже предохранитель для защиты имеет небольшой запас по мощности порядка 10 процентов. Это связано с пусковыми индукционными токами при прохождении через индуктивность и при зарядке конденсаторов большой емкости.

Источник

Устройство, виды и принцип действия

Предохранитель — это коммутационный электрический аппарат, который предназначается для отключения защищенной электрической цепи путем ее размыканием или разрушения (сгорание, оплавливание), специально для этого предусмотренных токоведущих элементов во время прохождения по ним тока высокого напряжения. Основные его элементы — корпус, вставка из плавкого металла и контактная часть.

Принцип работы довольно простой: если в сеть подается высокое напряжение, плавится вставка, которая обычно изготавливается из фарфоровых или фибровых материалов. Вставка является обязательным элементом всех предохранителей, внутри нее находится дугогасительное устройство. Все приспособления, которые используются при защите электроустановок, можно подразделить на четыре класса:

  1. С плавкой вставкой, то есть с токопроводящим элементом. Когда происходит какой-то сбой в сети и напряжение достигает своего максимума, этот элемент начинает плавиться от перегрева. Именно так и устраняется напряжение со схемы электрического прибора. Токопроводящие части делаются в основном из металла, чаще всего из меди, свинца и железа. Принцип работы здесь состоит в том, что создается такой рабочий баланс, когда избыточное тепло выводится.
  2. Механические устройства. Они вставлены в кабель, на котором случается короткое замыкание. Но благодаря этому устройству кабель размыкается, и опасное напряжение к электроустановке уже не поступает. В защитных устройствах данного вида имеется датчик, который следит за силой тока.
  3. Электронные предохранители. У них имеются встроенные транзисторы, которые отвечают за токовую коммутацию. Если увеличивается сила тока и она превышает допустимое значение, контакт замыкается, и высокая нагрузка на проводники перестает поступать.
  4. Самовосстанавливающиеся. Эти элементы при возникновении аварийной ситуации отключаются, но остаются работоспособными. Пока вставка холодная, она проводит электричество. Как только она разогревается до определенной температуры, сопротивление увеличивается, и она теряет свои токопроводящие свойства. После того как вставка остынет, ток снова может по ней проходить.

Плавкие защитные элементы считаются самыми надежными и стоят сравнительно недорого. Их очень легко продиагностировать на исправность. Для этого нужно просто посмотреть деталь на просвет — будет видно, цела плавка или нет. Выпускаются они в стеклянном корпусе. При их использовании даже не нужно устанавливать трансформаторы. Плавкие предохранители по своему размеру делятся на микро, мини (14−15 мм), норма (18 мм) и макси (34 мм).

Необходимость в предохранителе

Все, что питается от источника с малым внутренним сопротивлением, нуждается в предохранителе. Это может быть электроприбор, который подключается к розетке или питается от батареи, или который работает от генератора переменного тока в вашем автомобиле. Источник с низким импедансом способен обеспечить достаточный ток для плавления токопроводящих частей и возникновения пожара (рисунок ниже). Лаборатории страховых компаний были созданы для снижения вероятности возникновения пожара и, как следствие, предотвратить страховые выплаты. Предохранитель может защитить людей от короткого замыкания на корпус, а также защитить электроприбор от возгорания.

Пример выбора плавких предохранителей

В предыдущей статье мы рассмотрели условия выбора плавких предохранителей. В этой же статье, речь пойдет непосредственно о примере выбора плавких предохранителей для асинхронных двигателей и распределительного щита ЩР1, согласно схеме рис.1 (схема дана в однолинейном изображении). Самозапуск двигателей исключен. Условия пуска легкие. Технические характеристики двигателей приведены в таблице 1.

Рис. 1 – Схема защиты плавкими предохранителями группы короткозамкнутых асинхронных двигателей

Таблица 1 – Технические характеристики двигателей 4АМ

Обозначение на схеме Тип двигателя Номинальная мощность Р, кВт КПД η,% Коэффициент мощности, cos φ Iп/Iн
4АМ112М2 7,5 87,5 0,88 7,5
4АМ100L2 5,5 87,5 0,91 7,5
4АМ160S2 15 88 0,91 7,5
4АМ90L2 3 84,5 0,88 6,5
4АМ180S2 15 88 0,91 7,5

1. Определяем номинальный ток для двигателя 1Д:

2. Определяем пусковой ток для двигателя 1Д:

3. Определяем номинальный ток плавкой вставки предохранителя FU2:

Iн.вс. > Iпуск.дв/k = 111,15/2,5 = 44,46 А;

где: k =2,5 — коэффициент, учитывающий условия пуска двигателя, в моем случаем пуск двигателей легкий. Подробно выбор коэффициента, учитывающий условие пуска двигателя рассмотрен в статье: «Условия выбора плавких предохранителей».

Выбираем плавкую вставку предохранителя FU2 на ближайший больший стандартный номинальный ток 50 А, по каталогу на предохранители NV-NH фирмы ETI, согласно таблицы 2.

Номинальный ток отключения для предохранителей NV/NH с характеристикой АМ составляет 100 кА. По этому условие Iном.откл > Iмакс.кз., будет всегда выполнятся.

Аналогично рассчитываем номинальный ток плавкой вставки для двигателей 2Д-5Д и заносим результаты расчетов в таблицу 3.

Обозначение на схеме Тип двигателя Ном.ток, А Пусковой ток, А Номинальный ток плавкой вставки, А Ном. ток предохранит., А
Расчетный Выбранный
4АМ112М2 14,82 111,15 44,46 50 50
4АМ100L2 10,5 78,8 31,52 40 40
4АМ160S2 28,5 213,7 85,48 100 100
4АМ90L2 6,14 39,9 15,96 20 20
4АМ180S2 28,5 213,7 85,48 100 100

4. Выбираем плавкую вставку предохранителя FU1.

4.1 Определяем наибольший номинальный длительный ток с учетом, что у нас включены все двигатели:

4.2 Определяем наибольший ток, учитывая что наиболее тяжелым режимом для предохранителя FU1, будет пуск наиболее мощного двигателя 5Д при находящихся в работе двигателях 1Д, 2Д, 3Д, 4Д.

Выбираем плавкую вставку предохранителя FU1 на номинальный ток 125 А.

Теперь нам нужно проверить выбранные плавкие вставки на отключающую способность короткого замыкания для отходящих линий в соответствии с ПУЭ раздел 1.7.79, время отключения не должно превышать 5 сек. Для проверки берется ток однофазного замыкания на землю в сети с глухозаземленной нейтралью.

Значения токов короткого замыкания для проверки отключающей способности предохранителей берем из статьи: «Пример приближенного расчета токов короткого замыкания в сети 0,4 кв».

Проверим выбранную плавкую вставку предохранителя FU2 на отключающую способность.

Двигатель 1Д защищен плавкой вставкой на 50 А, ток однофазного КЗ составляет 326 А, максимальный ток отключения плавкой вставки при времени 5 сек составляет 281 А согласно таблицы 2, Iк.з.(1) = 326A > Iк.з.max=281A (условие выполняется). Аналогично проверяем и остальные предохранители, результаты расчетов заносим в таблицу 4.

Проверим на отключающую способность предохранитель FU1, учитывая, что ток трехфазного короткого замыкания в месте установки предохранителя Iк.з(3) = 2468 А.

Предельно допустимый ток отключения для предохранителя FU1 с плавкой вставкой на 125 А составляет 100 кА > 2468 A (условие выполняется).

Таблица 4 – Результаты расчетов

Обозначение на схеме Номинальный ток плавкой вставки, А Iк.з.(3), А Iк.з.(1), А Максимальный ток отключения плавкой вставки при времени 5 сек. Iк.з.max, A Примечание
FU1 125 2468
FU2 50 326 281 Условие выполняется
FU3 40 222 195 Условие выполняется
FU4 100 (80) 429 595 (432) Условие не выполняется
FU5 20 122 86 Условие выполняется
FU6 100 (80) 429 595 (432) Условие не выполняется

Как видно из результатов расчета для предохранителей FU4 и FU6 чувствительности к токам КЗ не достаточно. Чтобы увеличить чувствительность к токам КЗ, можно увеличить сечение кабеля, в данном случае увеличение сечение кабеля, является не целесообразным.

Либо уменьшить номинальный ток плавкой вставки для предохранителей FU4 и FU6, отстраиваясь от пусковых токов и учитывая, что условия пуска двигателя легкие (время пуска 5 сек.).

Номиналы предохранителей ориентировочные

Номинал предохранителя на микроволновке порядка 12 А (2 Квт) Номинал предохранителя в блоке питания компьютера 400 Вт – 2,5 А, 600 Вт-4, 800 Вт – 5 А.

В целом примерно рассчитать предохранитель можно по мощности потребляемого устройства. То есть мощность делим на напряжение и получаем ток. Именно этот ток с небольшим запасом и станет номиналом нашего предохранителя. Надо понимать, что даже предохранитель для защиты имеет небольшой запас по мощности порядка 10 процентов. Это связано с пусковыми индукционными токами при прохождении через индуктивность и при зарядке конденсаторов большой емкости.

Назначение и принцип действия

Основная задача плавких предохранителей – защита электрической сети и электрооборудования от сверхтоков, возникающих при коротком замыкании или в результате критических перегрузок. При этом они обеспечивают бесперебойную работу защищаемых цепей в номинальном режиме.

В отличие от автоматического выключателя, часто применяемого в электротехнике, плавкая вставка срабатывает только один раз, после чего он подлежит замене. Однако срабатывает такое устройство со стопроцентной вероятностью, в то время как автоматика после многократного отключения может подвести. Именно поэтому для защиты дорогостоящего оборудования используют плавкие вставки. Не отказываются от применения этих защитных устройств и в силовых цепях.

Устройство и принцип защиты

В конструкции плавкого предохранителя есть два основных элемента: корпус (держатель) с контактами и плавкую вставку (рисунок 1). Строго говоря, только сочетание этих элементов можно называть предохранителем. Очень часто деталь плавкой вставки (особенно если она заменяемая) называют плавким предохранителем. В данной статье мы тоже иногда будем придерживаться этой традиции.


Рис. 1. Конструкция плавкого предохранителя

Рабочим элементом вставки является проводник из меди или сплава металлов. Благодаря этому плавкому элементу происходят отключения цепи в критических ситуациях.

В качестве плавкого элемента может быть одна или несколько медных проволок, пластина либо фигурная деталь. Эти проводники помещаются в жаропрочный корпус: стеклянный, керамический (рис. 2) или пластиковый. В зависимости от назначения, пространство вокруг плавкого элемента может быть заполнено кварцевым песком или окружено легкоиспаряющимся веществом, предназначенным для гашения электрической дуги.


Рис. 2. Керамические плавкие вставки

При прохождении номинальных токов через проволоку вставки, она незначительно нагревается, не достигая температуры плавления. Но в режиме короткого замыкания резко возрастает величина тока, что приводит к плавлению вставок. Это приводит к разрыву цепи.

Нагревание предохранителя происходит также при перегрузках, то есть в результате превышения номинального напряжения на защищаемом участке цепи. При достижении рабочих напряжений величины, называемой током отключения, температура плавкого элемента возрастает до точки плавления и цепь разрывается. После восстановления параметров цепи плавкую вставку необходимо заменить.

Плавкие вставки имеют некую инерционность срабатывания. При КЗ задержка незаметна, так как в этом случае плавкий элемент нагревается молниеносно.

Иначе обстоит дело в случаях с перегрузками. Для достижения температуры плавления требуется больше времени. Поэтому, чтобы повысить скорость срабатывания, элементам вставок придают специальную форму и нагружают их силами упругости (один конец пластины соединяют с растянутой пружиной).

В некоторых моделях под действием пружины наружу выходит штифт, называемый индикатором срабатывания (рисунок 3). Он выступает в роли указателя срабатывания и свидетельствует о том, что вставку надо менять.


Рис. 3. Строение плавкой вставки

Цифрами на рисунке обозначено:

  • I – патрон;
  • 2 – плавкая пластина;
  • 3 – шарики из олова;
  • 4 – плавкая вставка;
  • 5 – кварцевый песок;
  • 6 – пружина;
  • 7 – текстолитовая шайба;
  • 8 – спусковой механизм указателя срабатывания;
  • 9 – колпачок;
  • 10 – ободок колпачка;
  • 11 – указатель срабатывания;
  • 12 – асбоцементная прокладка;
  • 13 – цементная заливка.

В ряде случаев для увеличения скорости срабатывания используют вставки с параллельно натянутыми проволоками разных диаметров. Перегорание самой тонкой проволоки увеличивает нагрузку на остальные элементы, ускоряя их плавление.

С целью снижения перенапряжений в некоторых конструкциях вставок применяют проволоки с разными сечениями отдельных участков. При срабатывании такого предохранителя, первым перегорает участок с наименьшим сечением вставки. Если пары расплавленного металла спровоцируют в точке разрыва электрическую дугу, то перегорит участок с большим сечением.

Конструктивные особенности предохранителей можно узнать по их маркировке. К сожалению, время-токовые характеристики наносятся не на все типы изделий. Но модели, на которые нанесены буквенно-цифровые коды, можно легко классифицировать по их назначению.

Расчёт проводников для плавких предохранителей

где: d – диаметр проводника, мм; k – коэффициент, зависящий от материала проводника согласно таблице.

где: m – коэффициент, зависящий от материала проводника согласно таблице.

Формула (1) применяется для малых токов (тонкие проводники d=(0,02 – 0,2) мм), а формула (2) для больших токов (толстые проводники). Таблица коэффициентов.

Диаметр проводника для использования в плавком предохранителе рассчитывается по формулам: Для малых токов (тонкие проводники диаметром от 0,02 до 0,2 мм):

Для больших токов (толстые проводники):

Количество теплоты выделяемое на плавкой вставке рассчитывается по формуле:

где: I – ток, текущий через проводник; R – сопротивление проводника; t – время нахождения плавкой вставки под током I.

Сопротивление плавкой вставки рассчитывается по формуле:

где: p– удельное сопротивление материала проводника; l – длина проводника; s – площадь сечения проводника.

Для упрощения расчетов сопротивление принимается постоянным. Рост сопротивления плавкой вставки вследствие повышения температуры не учитываем.

Зная количество теплоты, необходимое для расплавления плавкой вставки, можно рассчитать время расплавления по формуле:

где: W — количество теплоты, необходимое для расплавления плавкой вставки; I — ток плавления; R — сопротивление плавкой вставки.

Количество теплоты, необходимое для расплавления плавкой вставки рассчитывается по формуле:

где: лямбда

Принцип работы предохранителя на видеоролике

При прохождении электрического тока меньше предельно допустимого, калиброванная проволока, соединяющая контакты предохранителя, нагревается до температуры около 70˚С. В случае превышения тока номинала предохранителя, проволока начинает нагреваться сильнее и при достижении температуры плавления металла, из которого она сделана – расплавляется, электрическая цепь разрывается, и течение тока прекращается.

Поэтому предохранитель и назвали плавким или плавкой вставкой. Видеоролик представлен в замедленном виде, для того, чтобы было хорошо видно, как происходит перегорание провода в предохранителе. В реальных условиях провод в предохранителе перегорает практически мгновенно.

Предохранитель защищает от превышения тока в цепи и, не имеет значения напряжение питающей сети, в которой он установлен, это может быть батарейка на 1,5 В, и автомобильный аккумулятор на 12 В или 24 В, сеть переменного напряжения 220 В, трехфазная сеть на 380 В.

То есть Вы можете установить один и тот же предохранитель, например номиналом 1 А и в колодке предохранителей автомобиля, и в фонарике и в распределительном щите 380 В. Все типы плавких предохранителей отличаются только внешним видом и конструкцией, а работают по одному принципу – при превышении заданного тока в цепи, в предохранителе из-за нагрева расплавляется проволока.

Основных причин выхода из строя предохранителя две, из-за бросков питающего напряжения или поломки внутри самой радиоаппаратуры. Редко, но встречаются отказы предохранителя и по причине плохого его качества.

Многие думают, что предохранитель ремонту не подлежит. Но это не совсем так. В экстренной ситуации, когда под рукой нет запасного и, например, из-за отказавшегося работать авто в пути или усилителя, и срывается музыкальное сопровождение школьного бала или свадьбы, а все магазины уже закрыты, выбирать не приходится.

При грамотном подходе можно с успехом восстановить для временного использования до замены новым перегоревший предохранитель, сохранив его защитные функции. Зачастую такие проблемы решают банальным замыканием контактов держателя предохранителя любой попавшейся проволокой, а еще хуже, просто вставляют вместо предохранителя гвоздь или кусок толстой проволоки. Такое решение может окончательно все испортить и способствует возникновению пожара.

Ремонт предохранителя

Что же делать, если предохранитель пришел в негодность

во время пути? При этом запасного нет. В этой ситуации есть выход, если имеется тонкая медная проволочка

Но тут важно правильно выбрать диаметр тонкой проволоки в зависимости от номинального значения. Этот кусочек проволоки следует вставить в наконечники предохранителя и хорошо прижать плоскогубцами

Учтите это вы делаете на свой страх и риск!

Топливный насос — диагностика и ремонт Не горят фары — не работает ближний свет, диагностика и ремонт Электропривод крышки багажника – всегда удобно! Замена бензонасоса своими руками — видео Не работает обогрев заднего стекла — как отремонтировать Ремонт и замена прикуривателя — видео инструкция

Перегорание предохранителя в автомобиле – признак наличия короткого замыкания. Но бывает, что они перегорают и по другим причинам. Рассмотрим все случаи.

Первое, что нужно сделать, при перегорании предохранителя – убедиться в отсутствии короткого замыкания. Если проверка показала, что такого явления в бортовой сети нет, то возможны варианты:

Слишком большая нагрузка на предохранитель

Причиной перегорания предохранителя может быть подключение в электролинию оборудования нештатной мощности. Например, если в фары установить лампы на 100 Ватт вместо стандартных 55-ти ваттных, то с большой долей вероятности придется поменять и предохранитель, так как «обычный» будет постоянно перегорать. Такая же ситуация может быть и при «самостоятельном» возникновении нештатной нагрузки на предохранитель. Например, при плохо перемещающихся и заклинивающих электроприводах , ток в их электрической линии повышается, и предохранитель может перегореть.

Неверный номинал предохранителя

Обратная ситуация, когда предохранитель слишком сильный, гораздо опасней. В этом случае он может выдержать повышенный ток, на который не рассчитана проводка, что может привести к ее возгоранию.

Некачественный предохранитель

Если купить предохранители у неизвестного торговца на обочине трассы, то сгореть может все что угодно, вплоть до автомобиля. Неизвестные производители, непонятные марки, некачественные плавкие вставки и прочее – не для тех, кто любит свой автомобиль. Приобретайте предохранители только в проверенных автомагазинах!

Пожалуй, самая сложная ситуация – когда предохранитель сгорает от короткого замыкания, но оно не стабильно, а происходит время от времени, например, от случайного соприкосновения разболтавшегося контакта . В этом случае предстоят долгие и весьма муторные работы по .

Невозможно представить себе современный автомобиль без огромного количества электронных систем, осуществляющих контроль и управление основными параметрами авто. Для работы всей электроники как штатной, так и всей устанавливаемой дополнительно требуется электричество, которое подается к потребителям через сотни метров электрических проводов. Для обеспечения максимальной защиты от скачков напряжения, которые часто возникают из-за неисправной проводки, каждый автомобиль оснащается блоком с «набором» плавких защитных устройств.

Единственной задачей любого из них является защита электроники. При этом, в случае его срабатывания, он перегорает, и тем самым размыкает электрическую цепь, прекращая подачу электричества к прибору. Соответственно, после любого короткого замыкания или перегрузке в электропроводке автомобиля, предохранитель подлежит замене. Кроме короткого замыкания, к перегоранию устройства может приводить и неправильное использование бортовой электросети, к примеру, одновременное подключения нескольких энергоемких приборов к прикуривателю.

Типы и расшифровка маркировки плавких предохранителей

Плавкий предохранитель — компонент силовой электроники одноразового действия, выполняющий защитную функцию. Плавкий предохранитель является самым слабым участком защищаемой электрической цепи, срабатывающим в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение более ценных элементов электрической цепи высокой температурой, вызванной чрезмерными значениями силы тока.

В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающий в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение высокой температурой.

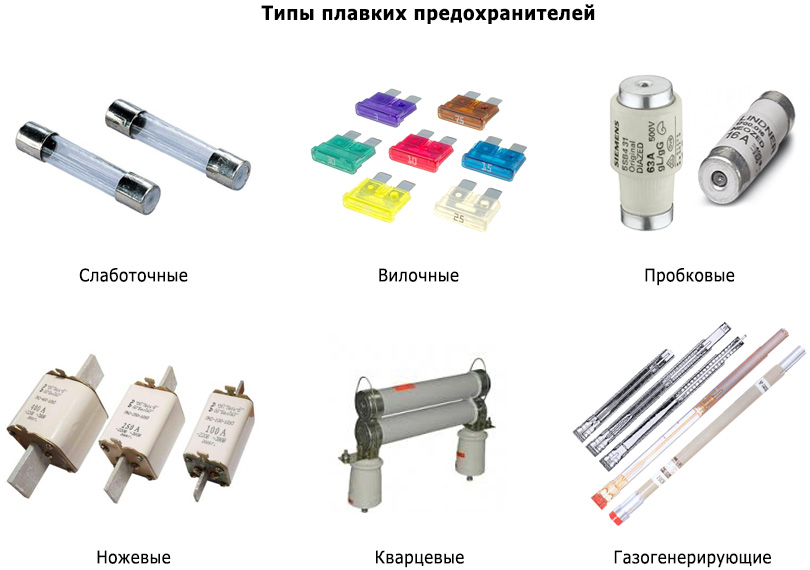

Плавкие предохранители делятся на следующие типы:

1. слаботочные вставки (для защиты небольших электроприборов до 6 ампер)

  • 3х15 (первая цифра означает внешний диаметр, вторая — длину вставки)
  • 4х15
  • 5×20
  • 6×32
  • 7х15
  • 10х30

2. вилочные (для защиты электрических цепей автомобилей)

3. пробковые (встречаются в жилом секторе, до 63 ампер)

  • DIAZED (самые распространённые в СССР)
  • NEOZED

4. ножевые (до 1250 ампер)

  • типоразмер 000 (до 100 ампер)
  • типоразмер 00 (до 160 ампер)
  • типоразмер 0 (до 250 ампер)
  • типоразмер 1 (до 355 ампер)
  • типоразмер 2 (до 500 ампер)
  • типоразмер 3 (до 800 ампер)
  • типоразмер 4а (до 1250 ампер)

Так же плавкие предохранители различаются по характеристике срабатывания относительно номинального тока. Из-за инертности срабатывания плавких предохранителей, в профессиональной среде электриков они довольно часто используются в качестве селективной защиты в паре с автоматическими выключателями. Селективности между самими плавкими вставками добиваются соотношением 1:1,6 , время-токовая характеристика плавких предохранителей устанавливается зависимостью соответственно I²t ; ПУЭ регулирует защиту воздушных проводящих линий таким образом, чтобы предохранитель срабатывал за 15 секунд (ток короткого замыкания в конце линии должен быть равен трём номинальным токам предохранителя). Существенной величиной является время, за которое происходит разрушение проводника при превышении установленного тока. С целью уменьшения этого времени некоторые плавкие предохранители содержат пружину предварительного натяжения. Эта пружина также разводит концы разрушенного проводника, предотвращая возникновение дуги.

Конструкция плавкого предохранителя

40-амперные предохранители с характеристикой срабатывания “gG”, равносильные советской характеристике “ППН”

  • плавкая вставка — элемент содержащий разрывную часть электрической цепи (например проволоку, перегорающую при превышении определённого уровня тока)
  • механизм крепления плавкой вставки к контактам, обеспечивающим включение предохранителя в электрическую цепь и монтаж предохранителя в целом.

Корпуса плавких предохранителей обычно изготавливаются из высокопрочных сортов специальной керамики (фарфор, стеатит или корундо-муллитовая керамика). Для корпусов предохранителей с малыми номинальными токами используются специальные стекла. Корпус плавкой вставки обычно выполняет роль базовой детали, на которой укреплен плавкий элемент с контактами плавкой вставки, указатель срабатывания, свободные контакты, устройства для оперирования плавкой вставкой и табличка с номинальными данными. Одновременно корпус выполняет функции камеры гашения электрической дуги.

Маркировка плавких предохранителей

Первая буква означает диапазон защиты:

  • a — частичный диапазон (только защита от токов короткого замыкания)
  • g — полный диапазон (защита и от токов короткого замыкания, и от перегрузки)
  • h — высокая разбивная способность (трубки сделаны из белой или серой керамики)

Вторая буква означает тип защищаемого оборудования:

  • G — универсальный предохранитель для защиты различных типов оборудования: кабелей, электродвигателей, трансформаторов
  • L — защита кабелей и распределительных устройств
  • B — защита горного оборудования
  • F — защита маломощных цепей
  • M — защита цепей электродвигателей и отключающих устройств
  • R — защита полупроводников
  • S — быстрое сгорание при коротком замыкании и среднее время сгорания при перегрузке
  • Tr — защита трансформаторов

Заключение

Компания Littelfuse является лидером в области производства плавких предохранителей. В номенклатуре компании присутствуют SMD-предохранители, предохранители с радиальными и аксиальными выводами. Кроме того, Littelfuse предлагает специализированные серии предохранителей. Например, серии 242, PICO 259, PICO 259-UL913, PICO 304 и PICO 305, предназначены для взрывоопасных сред.

Выбор оптимального предохранителя оказывается не таким простым, как может показаться на первый взгляд. Чтобы упростить жизнь разработчикам, компания создала онлайн-утилиту Littelfuse iDesign Tool, которая максимально упрощает выбор оптимального предохранителя и автоматизирует расчеты запасов по току и I2t.
