Как устроена и для чего нужна вилка с заземлением

Как своими руками поменять вилку для розетки на проводе

В квартирах, офисах и других помещениях используется большое количество электроприборов. Для функционирования техники требуется подключать ее к электросети, поэтому вопрос о том, как правильно поменять вилку на проводе, не теряет актуальности.

При необходимости установить новую вилку нужно предварительно изучить их классификацию

По конструктивным нюансам они практически не отличаются, и нужно обращать внимание на внешнее оформление. Наиболее распространенными являются разбирающиеся варианты благодаря повышенной функциональности и простоте демонтажа

У неразборных видов целостный корпус, и раскрутить его невозможно, поэтому придется обрезать шнур рядом с основанием.

На российском рынке производят вилки двух разновидностей со шнурами типа С, согласно установленному стандарту. На корпусе изделий указывают основные параметры, включая предельный уровень напряжения сети и величину тока.

Вилка с маркировкой С5 является альтернативой модели европейского образца СЕЕ 7-16 и создана для электрического тока с нагрузкой до 6А. Разновидность С5 обладает округлым штырем диаметром 4 мм. У данной вилки нет заземляющего элемента, а длина изоляции составляет 10 мм от начала корпуса.

Модель С6 используется в качестве альтернативы европейских вилок СЕЕ 7-17. Диаметр круглого штыря составляет 4,8 мм. Производятся вариации с заземляющим элементом и без него. Данная разновидность рассчитана на силу тока до 10А.

Как правильно поменять

Процедура замены вилки зависит от конкретной разновидности. Выяснив модель и особенности конструкции, нужно изучить соответствующую инструкцию.

Перед заменой модели С1-b нужно правильно подготовить окончания проводов. Сначала обрезают шнур интервалом не более 5 см от начала корпуса вилки. Если в результате некачественного соединения вилка перегрелась, то изоляция рядом с корпусом станет жесткой и потребуется ее заменить. На окончаниях проводов формируют кольца, а затем на винты монтируют гроверы пружинного типа и шайбы с плоской поверхностью. Данную конструкцию соединяют с винтами.

Важно закрутить винты в штыри до предела, после чего можно подсоединять провод к следующему штырю. Монтаж проводят с помощью выступов в корпусе, помещая их в специальные выемки

К проводу прикладывают планку и крепежными винтами фиксируют на корпусе. Если изоляция получается тонкой, сверху рекомендуется зафиксировать резиновую либо альтернативную по материалу трубку, чтобы исключить истирание. В завершение остается скрепить части корпуса и закрутить винт.

Читайте далее:

Как заменить вилку на проводе

Как собрать вилку с заземлением

Как правильно подключить вилку с заземлением

Как собрать вилку розетки

Как починить вилку для розетки

Установка выключателей

Рассмотрим установку наиболее распространённого клавишного выключателя. Выключатель состоит из:

• Корпуса с рабочим механизмом. Материал корпуса изготавливается из негорючих материалов – металла и особого пластика. В корпус вмонтированы контакты для подключения прибора к сети и механизм включения – выключения.
• Клавиши (клавишей) включения – выключения. Изготавливается из негорючего декоративного пластика, реже – специально обработанного дерева.
• Внешней декоративной рамки. Рамка, как правило, изготавливается из того же материала, что и клавиши.

Выключатель устанавливается аналогично розетке. Процесс зависит от типа монтажа. Корпус выключателя открытой установки прикручивается непосредственно к стене. Корпус выключателя скрытой установки монтируется в  заранее установленный подрозетник.

Любой выключатель – это, по сути, устройство замыкания – размыкания электрической цепи. Выключатель монтируется в провод фазы и во включенном положении передаёт электрический ток на источник света.

Традиционно принято, что положение, когда клавиша выключателя нажата снизу – это положение «ВЫКЛЮЧЕНО», а, когда клавиша нажата сверху – это положение «ВКЛЮЧЕНО». Установку выключателя выполняют соответственно с этим условием.

Самый простой вариант – установка одноклавишного выключателя. В этом случае к выключателю подходит лишь два провода: провод фазы и провод, идущий на прибор освещения.

Установка одноклавишного выключателя

1. Разбирают выключатель на клавишу, лицевую панель и корпус с рабочим механизмом.
2. Зачищают контакты.
3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
4. Если имеются контактные винты, ослабляют их.
5. Устанавливают контакты проводов в рабочий механизм и фиксируют их, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.Установка контактов при помощи клем
6. Закрепляют корпус к стене или в подрозетник.
7. Закрепляют лицевую панель.
8. Устанавливают клавишу.

Схема подключения одноклавишного выключателя при этом выглядит так:

Схема подключения одноклавишного выключателя

Установка одноклавишного выключателя + схема

Установка накладного выключателя

https://youtube.com/watch?v=5dRmDsrAR3U

Если требуется подключение нескольких источников света или простейшее регулирование количества зажигаемых лампочек на одной люстре, то применяют двухклавишный или трехклавишный выключатель. Разница в том, что к нему подходит не два, а три или четыре провода: один из них фаза, а другие – передающие напряжение на прибор

В многоклавишном переключателе важно правильно определить, какой именно провод является фазой (приходящий провод). Это делается с помощью индикатора или тестера. В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой

В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой.

Установка двухклавишного выключателя

1. Разбирают выключатель на клавиши, лицевую панель и корпус с рабочим механизмом.
2. Зачищают контакты.
3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
4. Если имеются контактные винты, ослабляют их.
5. Устанавливают фазный контакт проводов во входящее отверстие рабочего механизма и фиксируют его, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.
6. Устанавливают контакты исходящих (передающих) проводов в соответствующие контактные гнёзда рабочего механизма, фиксируют их болтами или клемами.
7. Закрепляют корпус к стене или в подрозетник.
8. Закрепляют лицевую панель.
9. Устанавливают клавиши.

Схема подключения двухклавишного выключателя при этом выглядит так:

Схема подключения двухклавишного выключателя

Установка выключателей других типов не сильно отличается от монтажа клавишного выключателя. Главная задача  — правильно определить, куда подсоединять фазный провод и качественно закрепить выключатель на месте.

Установка двухклавишного выключателя + схема

Какие бывают розетки с защитой от детей

Розетки с защитой от тока имеют разные формы, характеристики, но главная цель – безопасная подача электричества и безопасность малыша. Производители изготовляют такие устройства, которые будет трудно заметить, их внешний вид отличается от обычных розеток.

Заглушка с ключом безопасности

У заглушки, которая вставляется в розетку, несколько функций:

1. Защита от детей.
2. Защита от влаги и пыли.

Изготавливается чаще из пластика, реже встречаются экземпляры из силикона. Устроено приспособление таким образом, чтобы взрослый вставил заглушку и после поворота специальным маленьким ключом она прочно села внутри, а маленький не смог ее выковырять.

У таких заглушек есть как преимущества и недостатки. Преимущества:

• относительно низкая стоимость, которая чаще определяется производителем и качеством используемого материала;
• легкость установки и применения в случае необходимости;
• стоит приложить усилия, чтобы выковырять необходимую деталь;
• защищает розетку не только от детей, но и от пыли, грязи;
• дети не могут вставить узкие и длинные приборы в розетку с повернутой заглушкой, она блокирует и закрывает отверстия на фазу и ноль.

Недостатки:

• если низкое качество пластика, то такая заглушка представляет собой угрозу для возгорания, поэтому при выборе необходимой модели стоит ориентироваться сертификатами качества от производителя, не стоит покупать дешевые варианты из Китая;
• более взрослый, который в состоянии найти подходящие приборы и узкие устройства, может за некоторое время открыть заглушку;
• родитель, который забыл ключ или не повернул, обрекает ребенка на опасность.

Розетки с поворотным механизмом

Поворотный механизм защитного устройства – простой, в сравнении с вариантом на ключе позволяет применить защитный режим одним движением. Преимущества такого устройства – при включении вилки взрослым делается поворот, и она становится в нужные отверстия. После того, как вилка к использованию не нужна, необходимо немного вытянуть ее и повернуть в обратное положение поворотный механизм заглушки.

Осуществляют защиту путём обычной защёлки, но при выборе стоит обращать внимание на такие особенности:

• качество материала, прочность пластика;
• размеры – заглушка должна прочно и туго входить в нужное отверстие, если она будет «гулять», ребенок с легкостью откроет розетку;
• стоимость изделия от надежного производителя не может быть низкой.

Существует вероятность того, что заглушка поломается, потеряется, а потому важно купить несколько запасных устройств на особые ситуации. Один день без защиты увеличивает вероятность смертельной опасности для ребенка

Шторки

Вариант с внутренними шторками примечателен тем, что обеспечивает безопасность, минимизирует риски. Вот несколько модификаций такого устройства:

• накладные шторки;
• внутренние шторки, которые продаются вместе с блоком розетки;
• поворотные шторки с открытием в бок или вверх, вниз;
• открываются при надавливании.

Дополнительно, такое приспособление способно обеспечить защиту от попадания влаги и пыли.

Если ребенок научился открывать защиту, стоит ее поменять. Даже простая смена модификации или варианта поворота (раньше было открытые защиты справа, а при замене – слева), обезопасит малыша от негативных последствий.

Присоединяем вилку к проводу

Если произошло оплавление электрической вилки или ее штырек сломался, необходимо выполнить следующие операции, чтобы восстановить ее работоспособность:

• Аккуратно отрезаем нерабочую вилку и оголяем внешний шнур, достаточно оголить около 5 см.
• Зачищаем жилы примерно на 15 мм, их должно быть три.
• Скручиваем жилы и отрезаем остаток так, чтобы осталось не менее 10 мм.
• Чтобы контакт был плотнее, следует подогнуть медные концы, для этого можно использовать простые плоскогубцы.
• Самое главное правильно присоединить контакты. Чаще всего в бытовых приборах, таких как, например, пылесос или стиральная машина, используются три контакта – синий обозначает ноль, если цвет желто-зеленый — земля, а оставшийся – фазный.
• Провод заземления соединяем с центральным контактом, а оставшиеся два – со штырьками, причем полярность не имеет значения.
• Зажимаем кабель пластиковой перемычкой и аккуратно фиксируем в посадочном гнезде.
• Завершающим этапом является сборка корпуса, для этого завинчиваем один винт.

Чтобы заменить обычную электровилку без заземления, действовать нужно иначе:

1. Необходимо обрезать сломанную модель и разобрать корпус рабочего изделия.
2. Освободите шнур от оболочки и аккуратно зачистите концы проводов, достаточно 20 мм.
3. Конструкция обычного изделия имеет ряд отличий, поэтому нужно зачищенные концы загнуть в кольца.
4. Соедините проводники со штырьками, полярность не имеет значения, если шнур имеет три провода, – то желто-зеленый необходимо отрезать.
5. Зажмите пластину и полностью соберите корпус.

Адаптация вилок

Достаточно часто встречаются электрические приборы, вилки которых не подходят для отечественных розеток. В этом случае решение проблемы одно – подключение устройства через специальный переходник – адаптер.

Адаптация трехполюсной конструкции типа IEC 60906-1

Расстояние между штырями у такой конфигурации составляет 19 мм, диаметр каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они оснащены дополнительным штырем заземления, который не позволит вставить вилку в розетку.

Для решения проблемы конструкцию зажимают в тиски и осторожно, чтобы не повредить нужные штыри, третий спиливают ножовкой по металлу. Отсутствие заземляющего штыря позволит беспрепятственно подключить устройство к розетке

Адаптация английской модели ВS 13-63

Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной линии, они предназначены для подачи питающего напряжения, а третий для правильного подключения и заземления.

Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Чтобы механизм можно было использовать, потребуется уменьшить ширину штырей на 2,5 мм и удалить заземление. Лишний удаляется ножовкой по металлу, с ее помощью и стачиваются остальные штыри. На этом адаптация заканчивается, вилку можно использовать в домашних условиях.

https://youtube.com/watch?v=TL1vsR6X2g0

Выбор «точки»

Надежная и долговечная эксплуатация любого бытового прибора гарантируется при соблюдении основных правил монтажа. Многие владельцы техники ошибочно полагают, что выбор розетки и вилки для плиты ничем не отличается от аналогичной процедуры в случае с любым другим бытовым прибором.

Часть людей предпочитает производить установку своими руками, стремясь сэкономить на монтаже. Специалисты-электротехники рекомендуют выполнять подключение согласно техническим нормам, правилам ПУЭ и требованиям производителя прибора.

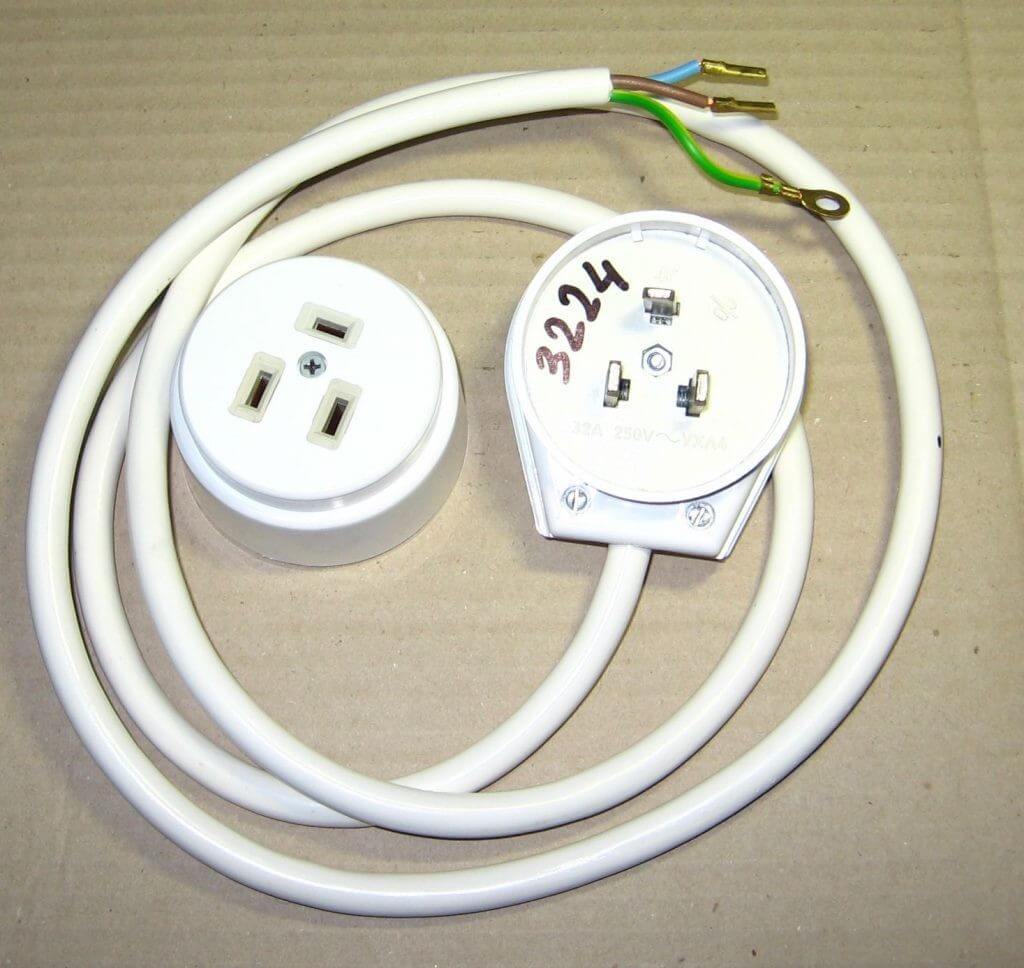

Ключевое внимание необходимо уделить выбору силового разъема. Он должен соответствовать характеристикам духовки и плиты (если устройство выполнено в одном корпусе)

Поэтому следует помнить про фурнитуру специального типа, сделанную для электрической плиты и способную выдерживать нагрузку не более 7 кВт. Имеются варианты для однофазной и трехфазной сети, а также те, которые рассчитываются на большую мощность.

В продаже легко найти специальные розетки силового типа, отличающиеся по ряду параметров: в том числе, по оттенку, материалу изготовления, конфигурации, особенностям установки, допустимой нагрузке. Вместе с ними необходимо приобрести соответствующую вилку. Многие производители предусматривают все это в своих устройствах.

Силовая фурнитура производится из высокопрочного материала. Если она из пластика, то это значит, что потребителю предлагается существенно сэкономить на качестве. Лучше приобрести изделие из карболита — оно отличается большей прочностью.

В настоящее время существуют разные варианты монтажа силовой фурнитуры, устанавливаемой скрыто или открыто. Первый метод актуален, если планируется пододвигать плиту вплотную к стене, когда доступ к рабочему механизму будет существенно ограничен.

Большинство пользователей бытовых устройств толком не понимают, как нужно выбирать розетку, что следует учитывать, какие могут быть «подводные камни». Прежде всего, рекомендуем делать акцент на фурнитуре с заземлением. Кроме этого, исходя из типа домашней электрической сети, будь она однофазная, трехфазная или, реже, двухфазная, производится прокладка соответствующего силового кабеля с нужным количеством жил и подходящим сечением.

В идеале, перед покупкой розетки и вилки для электроплиты стоит проконсультироваться с управляющей компанией или специалистами на предмет проектной мощности сети дома или квартиры, присутствия заземления и ряда других вопросов. Полученные ответы должны отличаться своей однозначностью, ясностью и предельной четкостью — это является залогом вашей безопасности при пользовании электроприбором.

Выяснив эти моменты, следует переходить к последующим работам, включая выбор места установки плиты. Подключать устройство необходимо отдельным кабелем от щитка и защищать его автоматическим выключателем требуемого номинала.

Адаптация нестандартных трехполюсных вилок

В некоторых электроприборах используются нестандартные вилки. Для правильной замены требуется ознакомиться с их особенностями.

IEC 60906-1

Привезенная из-за рубежа бытовая техника часто оснащена электрической вилкой, изготовленной в соответствии со стандартом IEC 60906-1. Данная модель отвечает техническим параметрам сети, но не подходит под стандартную выемку розетки. В случае использования шнура с заземляющим элементом можно применять адаптер, но поскольку его бывает сложно найти, допускается отрезать вилку и поставить вместо нее разборную

Важно учитывать, что у адаптеров для лэптопов и смартфонов штыри расположены внутри корпуса, и его не получится заменить разборной конструкцией

У вилки стандарта IEC 60906-1 промежуток от первого до второго штыря достигает 19 мм, а их диаметр составляет 4 мм. В центральной части имеется штырь для заземления, который не позволяет применять конструкцию для стандартной розетки. Для устранения проблемы можно зажать вилку в тисках и спилить ножовкой ненужный штырь заземления.

BS 1363

Произведенные по британскому стандарту вилки BS 1363 распространены в большом количестве стран. Для использования техники с такой вилкой требуется применять адаптер либо раскрутить корпус и перепаять контакты в новую конструкцию.

Адаптация нестандартных трехполюсных вилок

Иногда из зарубежных стран привозят электроприборы, оснащенными вилками, которые невозможно вставить в розетку, хотя по эклектическим характеристикам изделие можно подключать к существующей электросети. Если электропроводка с заземляющим проводником, то выходом из положения является подключением вилки через переходник — адаптер, но его еще нужно найти, или обрезка нестандартной вилки и замена ее разборной С6. В случае если земляного провода в розетке нет или прибор не требует обеспечения первого класса защиты, то можно самостоятельно доработать вилку.

Особенно актуален вопрос доработки адаптеров для подключения сотовых телефонов, оргтехники, ноутбуков, так как штыри выходят непосредственно из корпуса адаптера, и разборной вилкой заменить их не представляется возможным.

Адаптация трехполюсной электрической вилки IEC 60906-1

Мне попалась поляризованная вилка стандарта SEV 1011 или IEC 60906-1, точно не скажу, так как они практически одинаковые. Расстояние между штырями вилки составляло 19 мм, диаметр штырей 4 мм, как у вилок С5. Но в отличие от С5 имелся дополнительный штырь заземления, который не позволял вставить вилку в розетку.

Зажал вилку в тиски и аккуратно, чтобы не повредить нужные штыри, ножовкой по металлу спилил мешающий штырь.

Без заземляющего штыря вилка стала легко вставляться в любую электрическую розетку

Адаптация английской электрической вилки BS 1363

При создании домашней компьютерной сети пришлось дорабатывать вилку Huba. Хаб достался мне случайно и валялся без дела, так как его невозможно было подключить к питающей сети 220 В из-за нестандартной английской вилки BS 1363.

Как видно на фотографии, штырей в вилке BS 1363 адаптера хаба три и они имеют плоскую форму. Два штыря, расположенные на одной горизонтальной линии предназначены для подачи питающего напряжения, а третий, вертикальный, предназначен для заземления и правильного включения вилки.

При замере штангенциркулем, ширина штыря оказалась равной 6,5 мм. Расстояние между внутренними плоскостями штырей – 16 мм, что соответствует расстоянию между штырями вилки С5, аналогу европейской вилки CEE 7/16. Таким образом, если уменьшить ширину плоских штырей вилки BS 1363 с внешней стороны на 2,5 мм, то она вполне войдет в любую розетку, предназначенную для вилок С5 или С6. Осталось дело за малым, удалить третий штырь и лишний металл со штырей.

Вертикальный штырь, он оказался полностью пластмассовый, был зажать в тисках, и спилен с помощью ножовки по металлу. Горизонтальные штыри по очереди тоже были зажаты в тисках и спилены с помощью напильника, до ширины 4 мм.

На фотографии видно место, где был вертикальный штырь и подогнанный по ширине левый. Образовавшиеся на штыре после опиливания острые углы необходимо затупить с помощью мелкой наждачной бумаги.

После удаления лишнего штыря и уменьшения ширины оставшихся штырей, английская вилка BS 1363 стала адаптированной для подключения к розеткам, предназначенных для подключения вилок С5. Поэтому легко получилось подключить Хаб к питающей электрической сети.

Ответы знатоков

Иван:

Ээээ Товарищь, ты попал на трехфазную штуку!

380 вольт. 3 фазы и ноль.

Возможно, и можно подключить, но надо смотреть специалисту. Если вы с этим не знакомы-не стоит делать. Минимум-выбьет предохранители, максимум-спалите дом))

Алексей Бебекин:

У обычной вилки четыре зубца, как правило. Так в чем же проблема? Каждому зубцу провод . Делов -то.

DT830B:

инструкция должна быть, или обращайтесь за консультацией в магазин..

Павел Ихалайнен:

черный на землю остальные — три фазы

I don’t give a f**k:

однозначно, скрутив провода по паре. но лучше б это делать под присмотром того, кто волокёт, куда в агрегате идут эти провода) но за трёхфазную канитель я не в курсе)

Андрей Силков:

а какие там жилы в толк не возьму? если два нуля и две фазы скручивай нули с нулями фазу с фазой и делай вилку если базар идет за ток больше 220 то жил не хватает… Это китайцы ща поди такое мастерят?

Юра:

3-к одному, 1-к одному. И в нос.

Егор:

Действительно похоже попал на 380 В. Дома такое ( без танца с бубном )не включишь

Александр Григорьев:

!!!СИНИЙ-ноль !!!!ЖЕЛТОЗЕЛЕНЫЙ-земля остальное хоть какого цвета хоть черного хоть серобурокозюльчатого ФАЗА или ФАЗЫ

переспросил бы тут с ЦВЕТОМ проводников!!! !

и моделью нагревателя, хоть инструкцию за тебя посмотреть и изучить, спалишь ведь!!!

Сергей:

Продзвони концы, и определишь!

андрей гурич:

желтый обычно используется для заземления. остальные два подключаешь к вилке.

Булавка:

ты что, смеёшься чтоли? ? третий провод на массу, ничего не соединяй сам, вызови мастера. сгорит машинка и проводка вся полетит, и всё что в сеть включено тоже

I&R:

желтый заземление. на вилке под него предусмотрено место остальные без разницы на две оставшиеся клемы сажай

Дед Ау:

вилку выбрось нужна евровилка на 3 провода желтый земля у машинки есть схема подключения синий это ФАЗА

лев:

Желтый — земля, остальные к вилке в любом виде

Truculentus:

ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) Провод «земли» — должен быть желто-зеленого цвета. В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения) , в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

НОЛЬ (НЕЙТРАЛЬ) Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

ФАЗА Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же белым. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Жёлтый -лишний. Коричневый и синий можно, как угодно подключать к вилке.

Анат.:

отрежь 10см этого провода и вместе с вилкой отнеси дяде электрику, попроси соединить, сделает-придёшь домой и подсоедини к остатку, провода заизолируй

Виктор Демин:

А если там два желтых

Конструктивные особенности

Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.

Устройство неразборной вилки

Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.

Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной конструкции

Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.

Устройство конструкции типа С1-В

Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.

Конструктивные особенности разборной конструкции типа С6

Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.

Основные неисправности

Если электроприбор перестал исправно функционировать, нужно провести комплексную диагностику и разобраться в причинах возникновения поломки. В перечень распространенных неисправностей входят:

Слабая фиксация частей корпуса. Если крепежный болт не затянут до упора, происходит нарушение контакта.
Обгорание проводки. Проблема может быть связана с коротким замыканием, и в данной ситуации требуется обрезать поврежденный участок и сделать новое крепление. С этой целью снимают изоляцию, зачищают провод и соединяют болтом.
Окисление контакта. Чтобы устранить последствия окисления, контакты зачищают ножом либо мелкозернистой наждачкой. Также можно срезать участок с дефектом и собрать новый контакт.

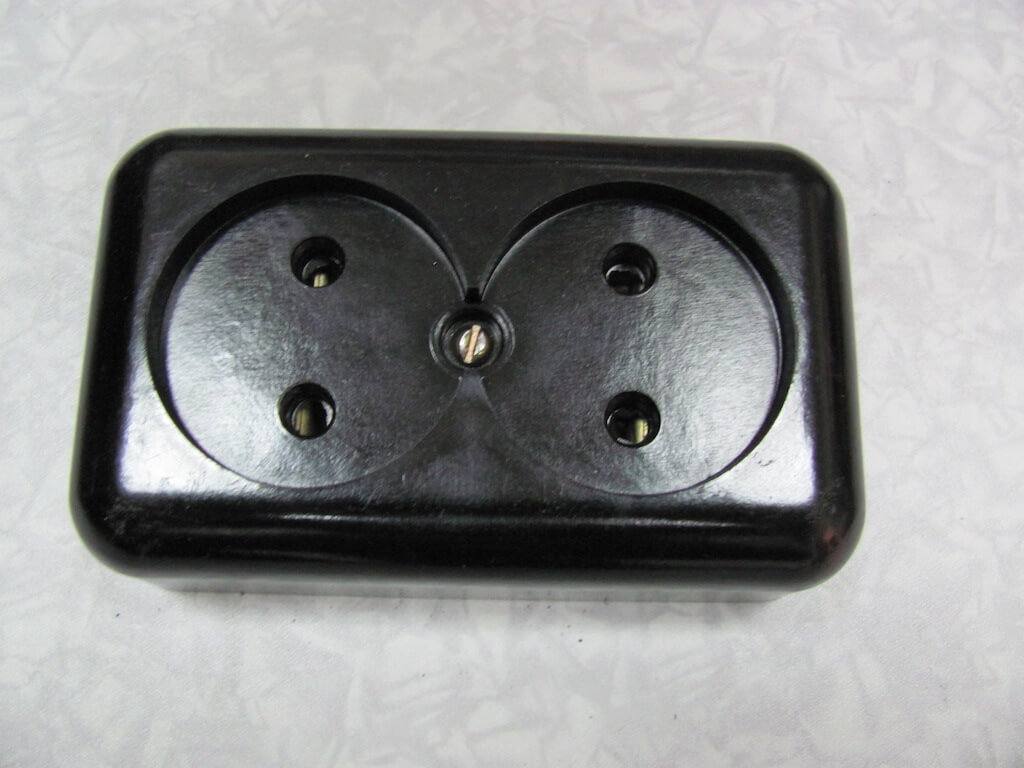

Нарушение контакта вилки и розетки. Соединение должны быть надежным и без зазоров

Также важно обеспечить совпадение диаметров ножек штепселя и отверстий розетки. Чтобы убедиться в отсутствии люфта, нужно вставить вилку в розетку и слегка покачать.
Перегруз вилки

Проблема возникает при использовании переходников, которые не предназначены на полученную нагрузку. Используя приборы с высокой мощностью, не рекомендуется использовать переходники.

Старая электрическая вилка и ее замена

Старая электрическая вилка имеет более простую конструкцию. Здесь методика замены будет немного отличаться. Вот основные этапы, которые вам необходимо будет выполнить:

Сначала вам необходимо срезать старый корпус электрической вилки и разобрать его.

Как и с евровилкой вам необходимо оголить провода. Концы следует зачистить на 15 см провода. Конструкция в обычной вилке может отличаться, именно поэтому зачистить провода необходимо, так как указано на фото ниже.

Здесь нет заземления, поэтому подключать нужно только два провода

При подключении обязательно обращайте свое внимание на полярность

Теперь вы можете приступать к сборке корпуса электрической вилки.

Как видите, старая электрическая вилка имеет простую конструкцию сборки. Посмотреть как это сделать вы сможете на видео ниже. Если у вас шумит стиральная машина, тогда следует прочесть об этой проблеме.

Электрическая вилка и ее самостоятельная замена

Главная » Бытовая техника » Ремонт техники » Электрическая вилка и ее самостоятельная замена

Электрическая вилка необходима для того чтобы подключить ваше оборудование к электросети. Инструкция по замене электровилки необходима для людей, которые не знают какой штырек к какому проводнику подключить. На сегодняшний день практически вся бытовая техника будет подключаться к электросети с помощью электровилки. На рынке этой продукции вы сможете встретить широкий ассортимент продукции. Некоторые продукты могут иметь заземление.

Если вилка имеет заземление, тогда вместо двух проводников вам необходимо будет подключить три проводника. В этой статье мы расскажем не только как поменять вилку на проводе, но как заменить старую электровилку.

Замена старой евровилки

Замена электрической вилки может потребоваться в том случае, когда у вас сломался один из штырьков. Электрическая вилка имеет простую технологию замены, к которой относится:

Необходимо срезать старую евровилку и снять внешнюю оболочку со шнура. От конца необходимо срезать около 5 см от шнура.

Все жилы вам необходимо зачистить на 15 см. Этой длине будет достаточно для того, чтобы провести подключение проводов к электровилке.

Теперь вам необходимо обрезать все жилы, чтобы оголенных проводов оставалось все 10 см. Этого будет вполне достаточно для того, чтобы поменять вилку своими руками.

Для улучшения контакта вам необходимо подогнуть плоскогубцами концы проводов.

Замена сломанной евровилки имеет наиболее важный этап, к которому относится подключение проводов. Как правило, все шнуры имеют три провода. Синий контакт – это ноль, желтый контакт – это заземление и коричневый – это фаза. Для того чтобы правильно поменять вилку своими руками вам необходимо будет подключить заземление к центральному контакту.

• Для того чтобы электрическая вилка не шаталась вам необходимо будет зажать провод с помощью пластиковой перемычки. Она надежно зафиксирует ваш провод.
• Теперь вам необходимо собрать готовый корпус евровилки.

Как видите, устройство электрической вилки достаточно простое. Если у вас не выключается холодильник, тогда вам следует прочесть об этой проблеме. Именно поэтому замену вы легко сможете провести самостоятельно. Просмотреть этот процесс вы можете на видео ниже.

https://youtube.com/watch?v=wuaQ6Z9NM9Q

Старая электрическая вилка и ее замена

Старая электрическая вилка имеет более простую конструкцию. Здесь методика замены будет немного отличаться. Вот основные этапы, которые вам необходимо будет выполнить:

Сначала вам необходимо срезать старый корпус электрической вилки и разобрать его.

Как и с евровилкой вам необходимо оголить провода. Концы следует зачистить на 15 см провода. Конструкция в обычной вилке может отличаться, именно поэтому зачистить провода необходимо, так как указано на фото ниже.

Здесь нет заземления, поэтому подключать нужно только два провода

При подключении обязательно обращайте свое внимание на полярность

Теперь вы можете приступать к сборке корпуса электрической вилки.

Как видите, старая электрическая вилка имеет простую конструкцию сборки. Посмотреть как это сделать вы сможете на видео ниже. Если у вас шумит стиральная машина, тогда следует прочесть об этой проблеме.

https://youtube.com/watch?v=9-d4UyNODew

vse-elektrichestvo.ru

Это интересно: Электрический чайник не выключается при кипении: это познавательно

Замена штепсельных вилок

Штепсельная вилка – это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

1. Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
2. С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
3. С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Похожие записи:

Светодиодные лампы для растений: разновидности и советы по выбору Гигиена электропитания: выбираем сетевые фильтры и стабилизаторы Как подключить розетку и выключатель от одного провода Генератор хендершота свободная энергия инструкция своими руками Модернизация энергосберегающей лампы в светодиодную №1 Терморегулятор для котла отопления регулятор температуры
